DIY . 스타리아 . 테일 게이트 . 시거소켓 장착

by i.got.it 2024. 6. 25.







개요

- 테일게이트 트림에 시거 소켓 4개 장착

- 테일게이트 트림 탈거해야 작업가능. https://igotit.tistory.com/4455



스타리아 . 탈거 . 테일게이트 트림

현대차에서 제공하는 분해 조립 설명 사이트 (gsw) 에 의하면 아래 그림처럼 테일게이트에  장착되어 있는  3개의 트림 (1 로어 트림, 2.사이드 트림, 3. 어퍼 트림 ) 으로 설명하고 있는데  이 설

igotit.tistory.com

















시거 소켓  구멍 내기

- 홀쏘 외경 28mm 로 구멍내고 커터칼로 경계 다듬기.

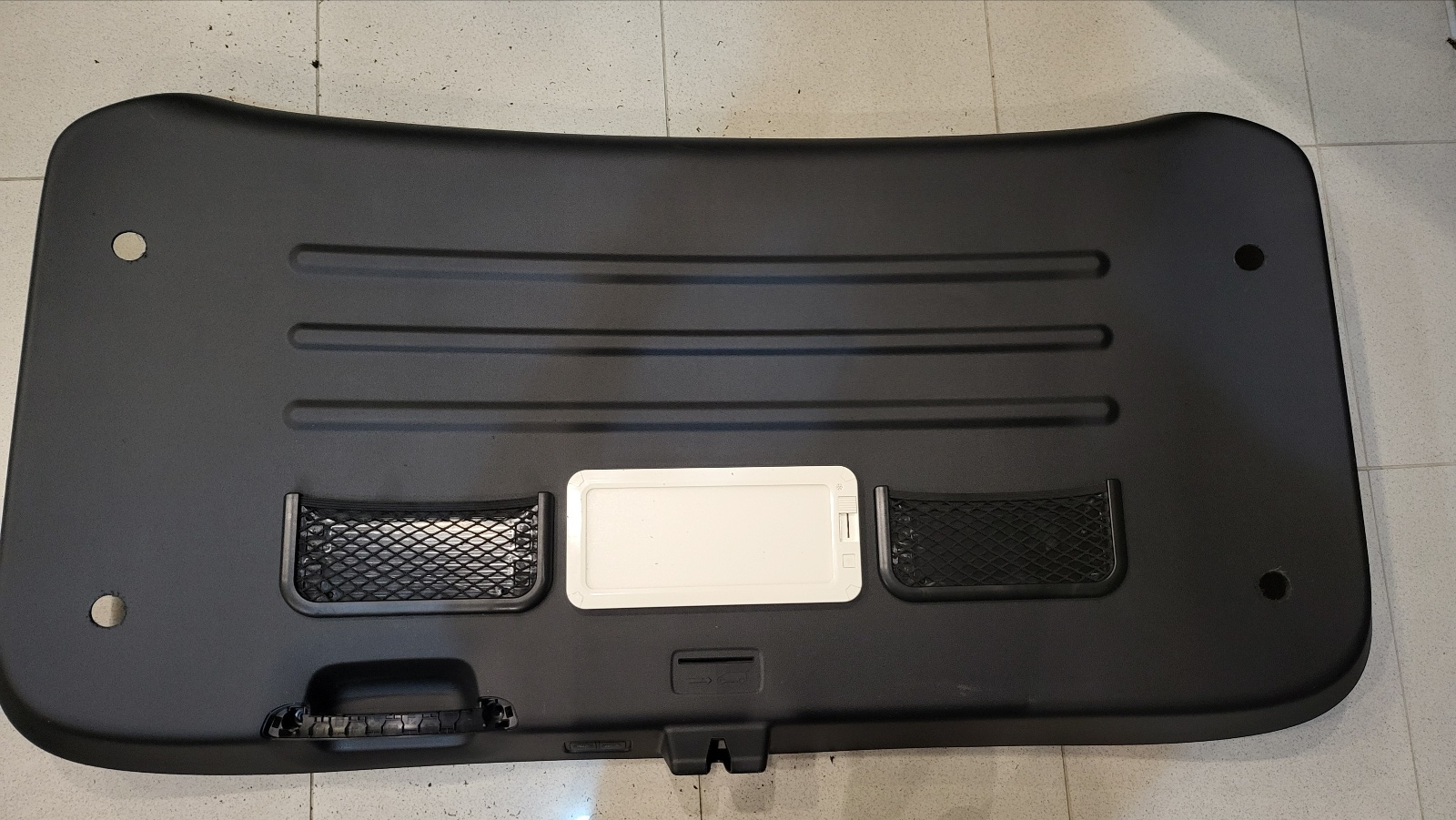

참고 : 위 사진의 백색부분은 LED 조명, 양옆에 있는 것은 소형 그물망 수납 . 상세보기 : https://igotit.tistory.com/5682



DIY . 스타리아 . 테일 게이트 . 조명 , 소형 그물망 수납

개요 - 스타리아 테일 게이트에 밝은 조명 달기 , 소형 그물망 수납 수단 장착 하기. - 테일 게이트 트림 탈거하여 작업 진행.  스타리아 . 탈거 . 테일게이트 트림현대차에서 제공하는 분해 조

igotit.tistory.com











시거 소켓 장착하고 배선

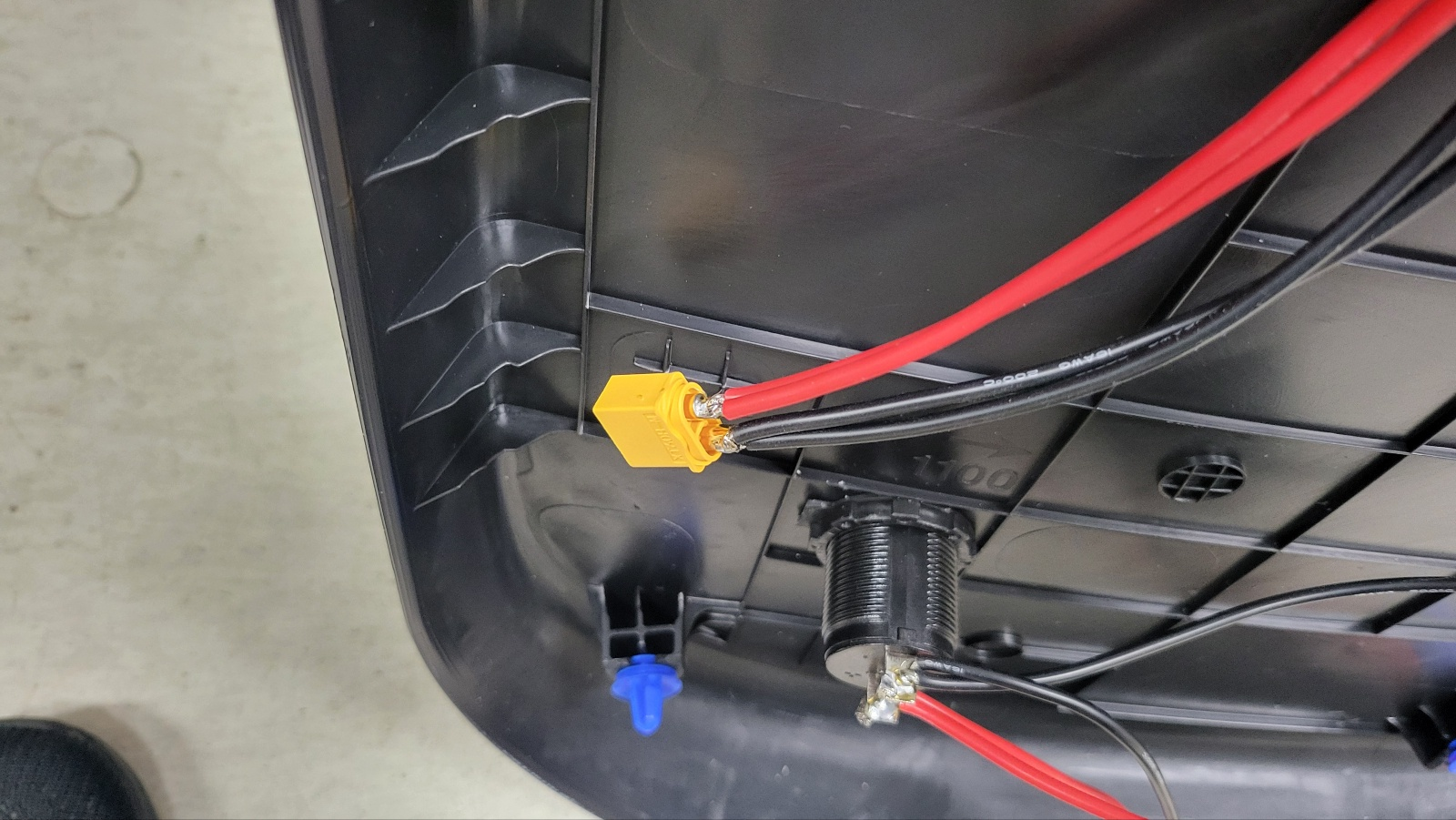

- 시거소켓 장착하고,

- 실리콘 피복 전선 16AWG 이용.

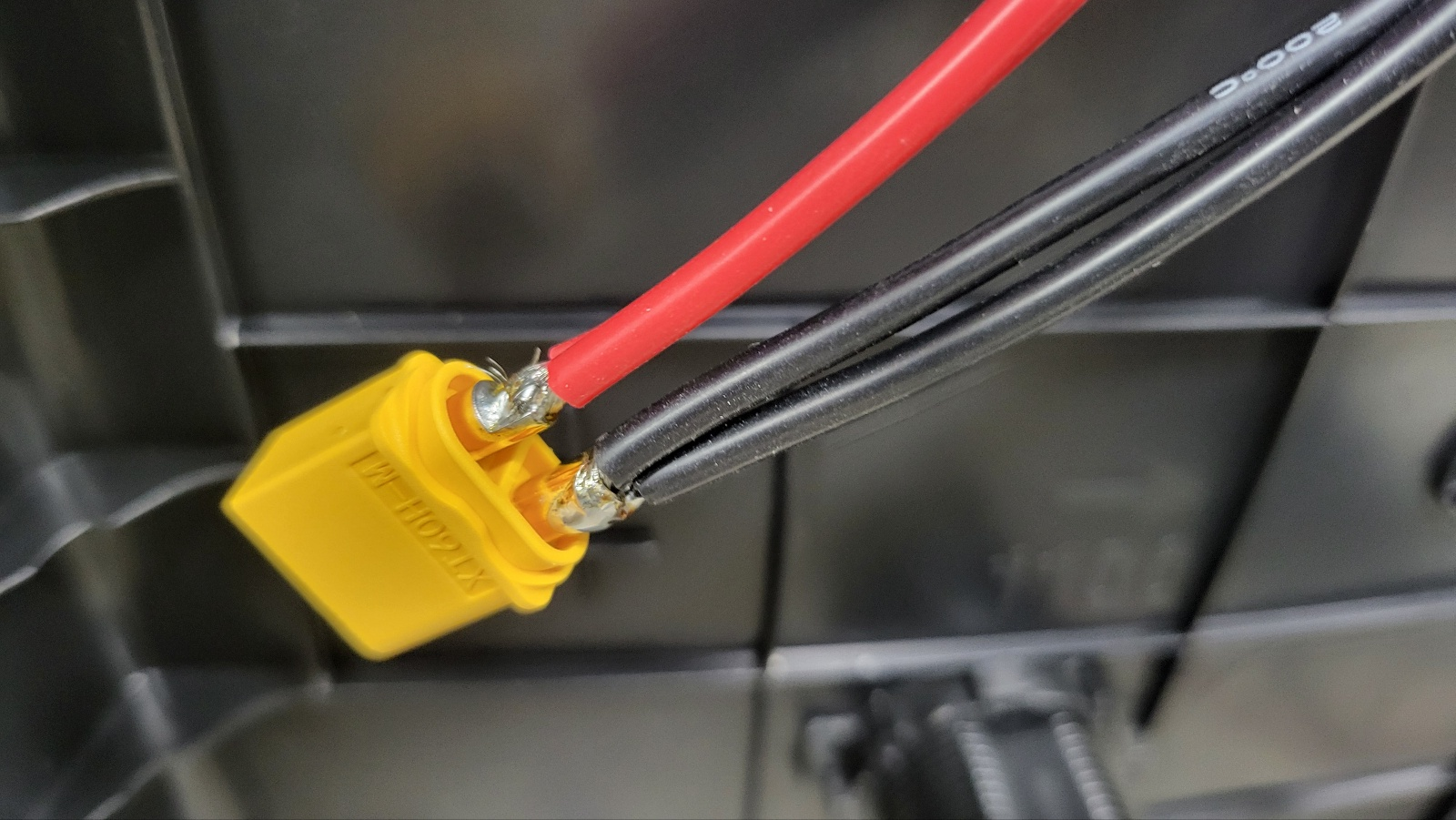

전선 끝단 XT60 수컷 커넥터

- XT60 커넥터 수컷 핀 각각에 2개선을 동시에 연결

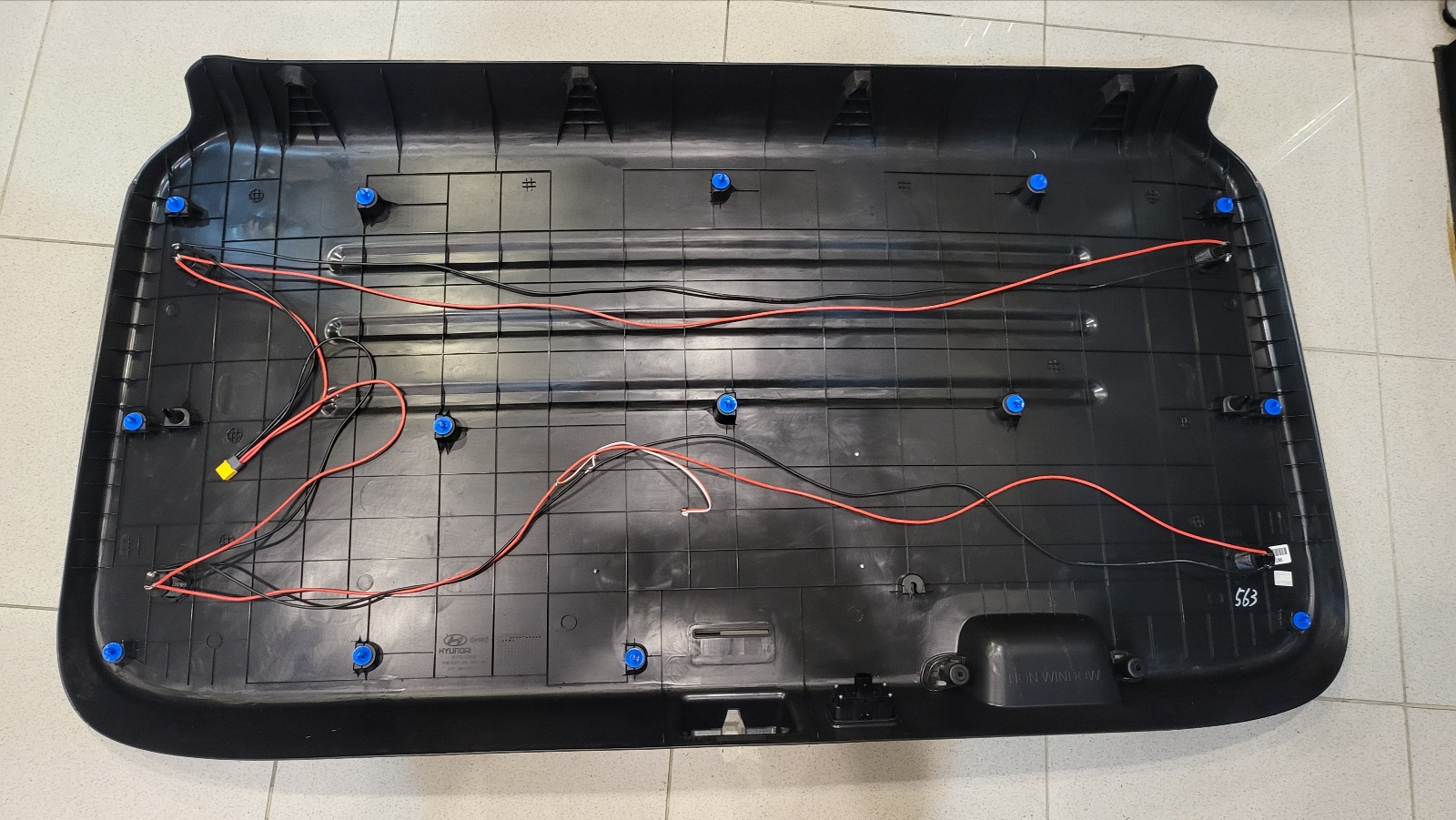

배선 정리

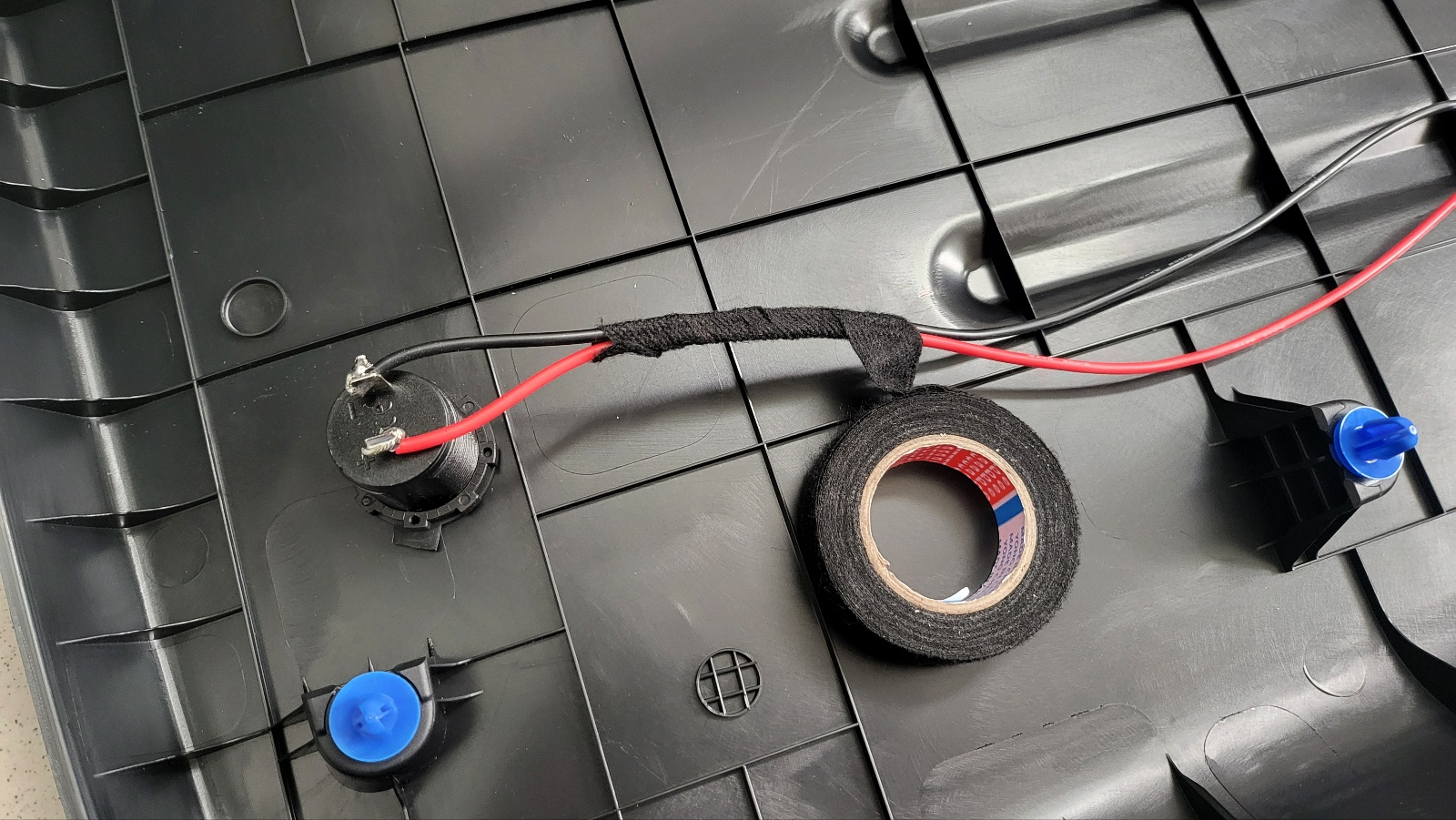

- 부직포 테이프로 전선 감기

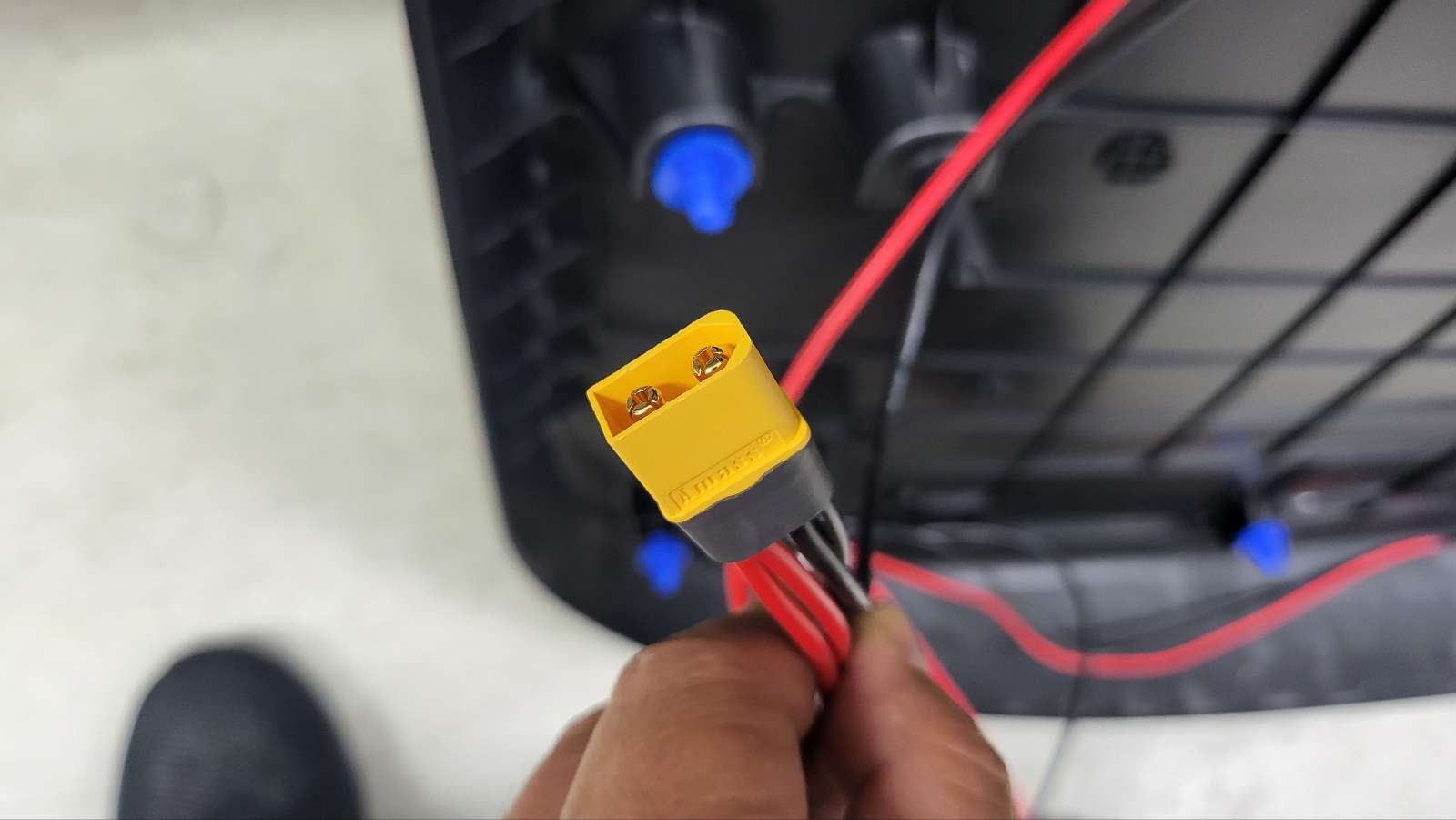

트림 배선에 장착한  XT60 커넥터는 테일게이트에 매립해둔 전선의  XT60 커넥터와 연결되어 전원공급받는다.





DIY . 스타리아 . 테일 게이트 전선 매립

개요 차량 내부에 구비된 파워 뱅크 출력 12V 를 테일 게이트에서 활용(조명, 시거소켓, USB 포트등)하기 위하여 테일게이트 에 전력  전선 매립하여 차량 내부까지 연결 필요.     테일게이트

igotit.tistory.com









연관







DIY . 스타리아 . 테일 게이트 . 조명 , 소형 그물망 수납

개요 - 스타리아 테일 게이트에 밝은 조명 달기 , 소형 그물망 수납 수단 장착 하기. - 테일 게이트 트림 탈거하여 작업 진행.  스타리아 . 탈거 . 테일게이트 트림현대차에서 제공하는 분해 조

igotit.tistory.com












첫 등록 : 2024.06.25

최종 수정 :

단축 주소 : https://igotit.tistory.com/5683
