DIY . 스타리아 . 테일 게이트 전선 매립







개요

차량 내부에 구비된 파워 뱅크 출력 12V 를 테일 게이트에서 활용(조명, 시거소켓, USB 포트등)하기 위하여 테일게이트 에 전력  전선 매립하여 차량 내부까지 연결 필요.









테일게이트 트림 탈거

- 테일게이트 트림 탈거한 상태에서 작업 가능.

스타리아 . 탈거 . 테일게이트 트림





전선 매립 경로

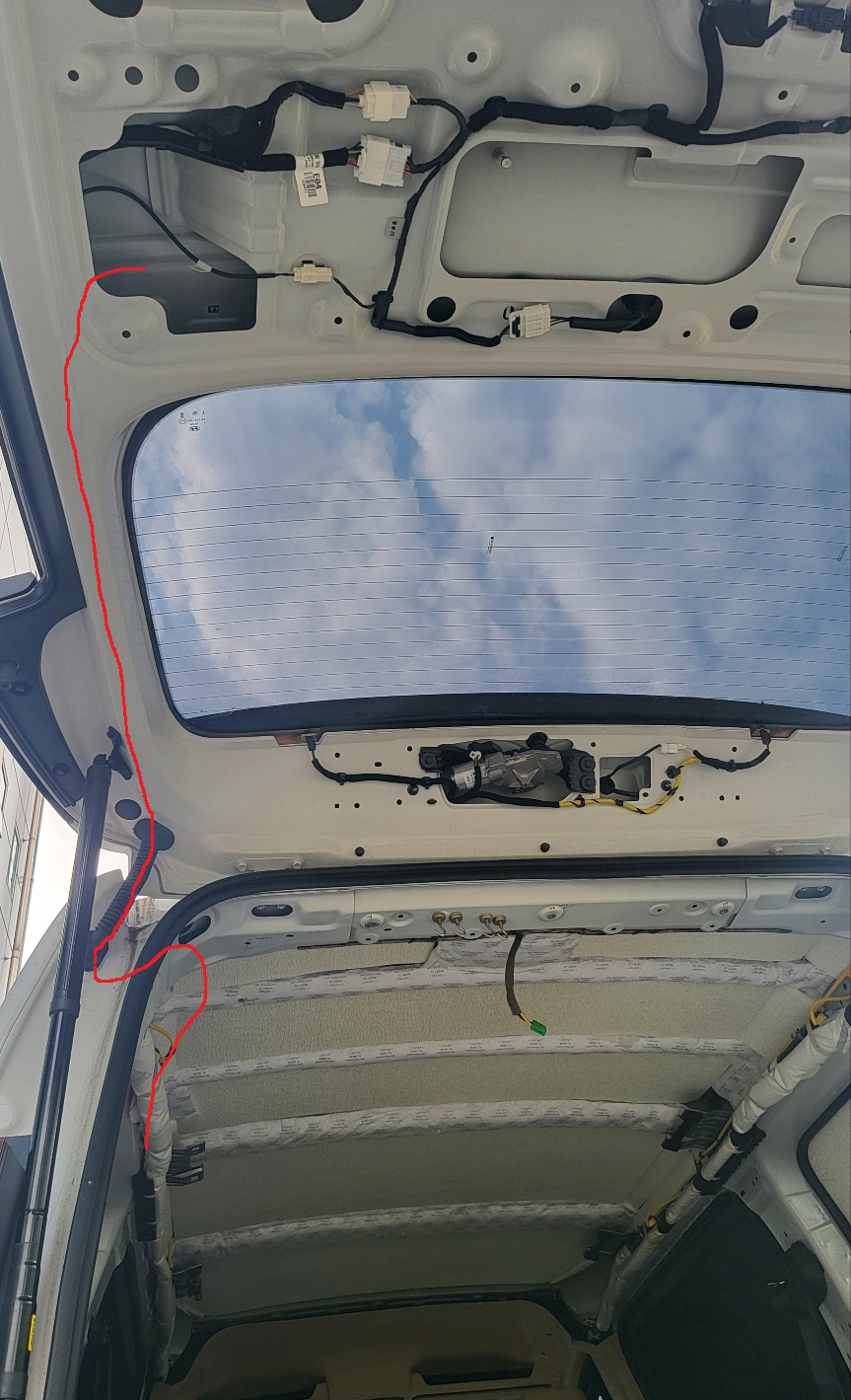

- 아래 사진의 붉은색 라인





전선 준비

- 실리콘 피복 전선 12AWG , 부직포 테이프, 타이

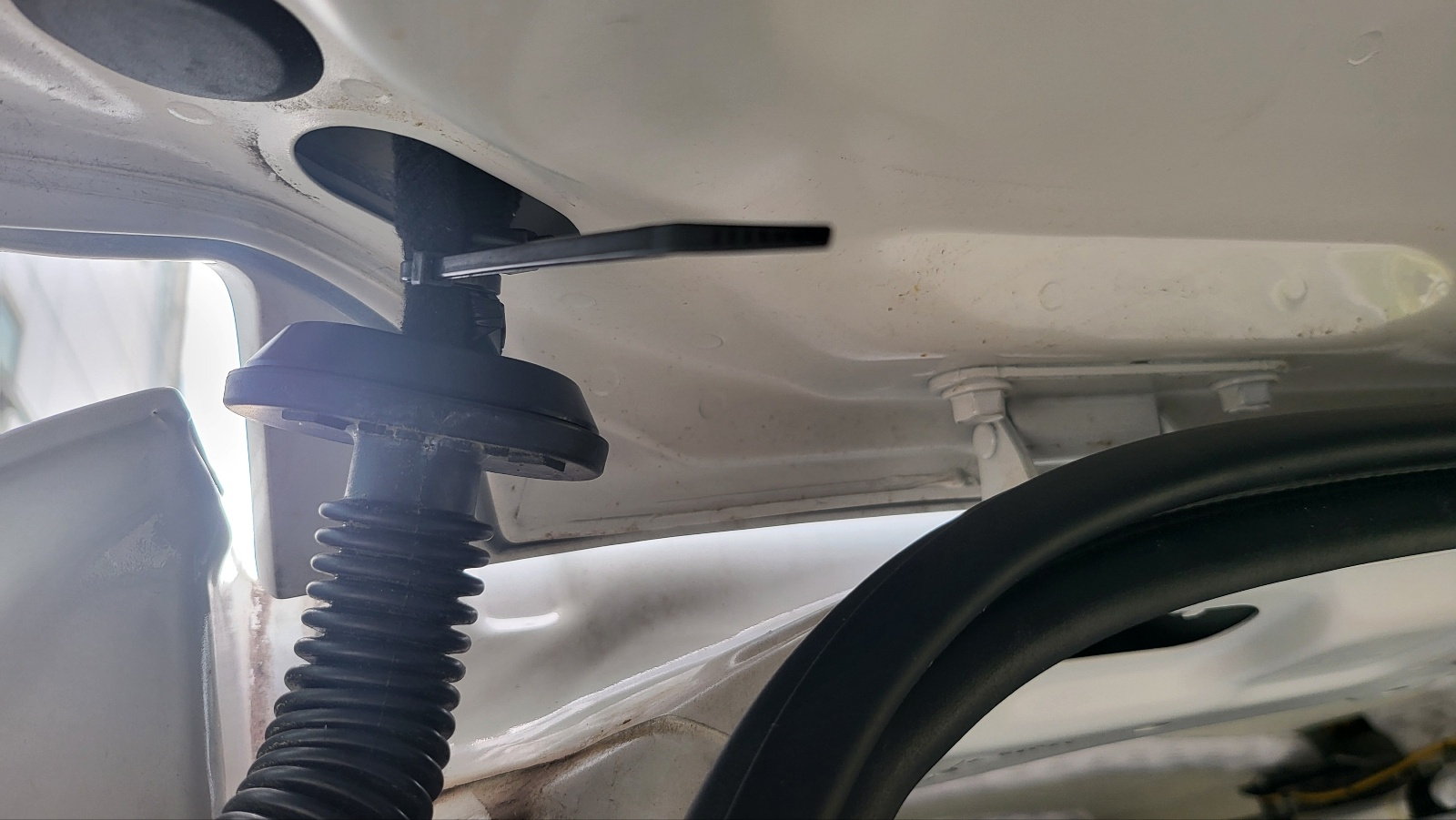

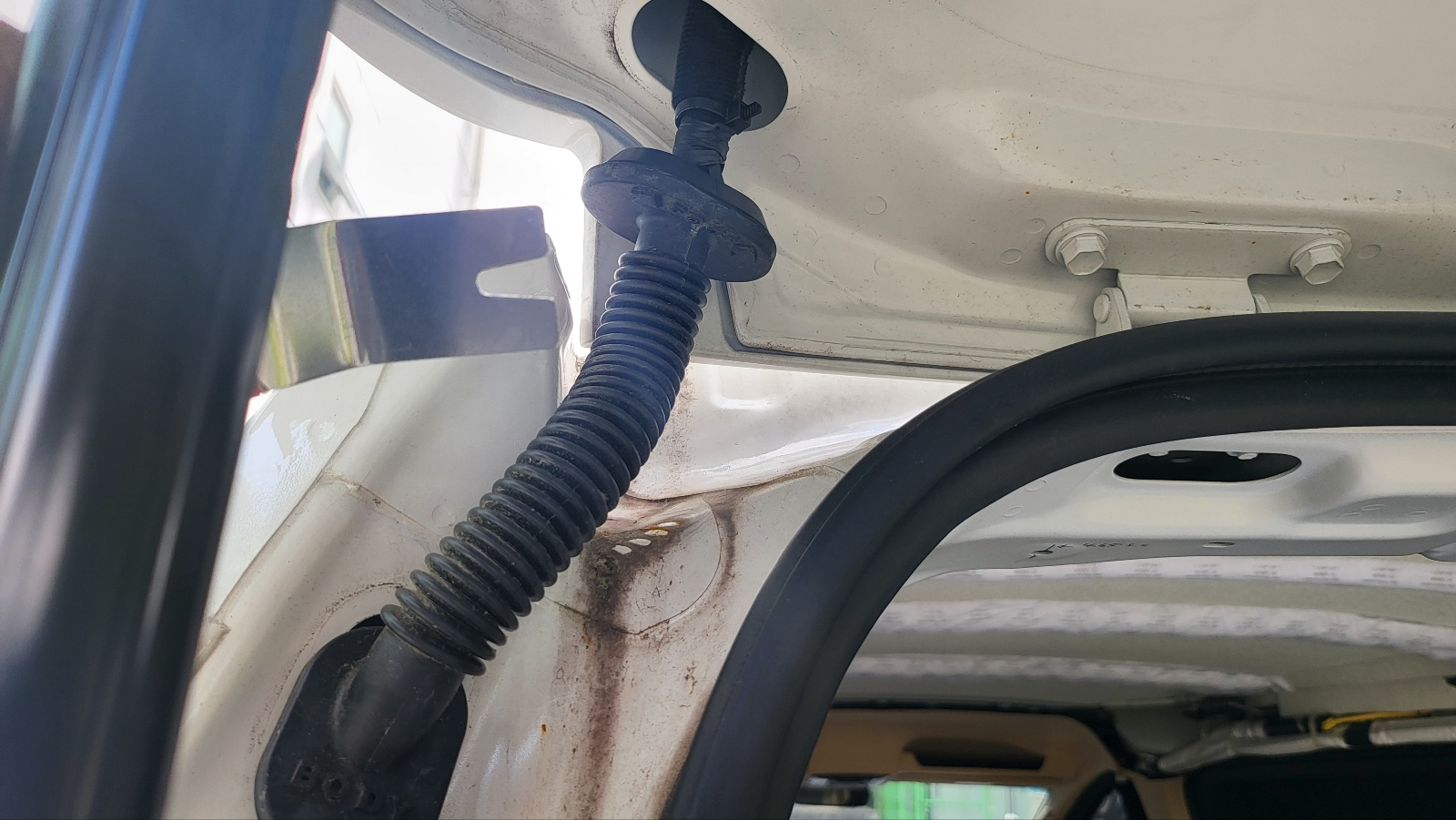

고무 호스 탈거

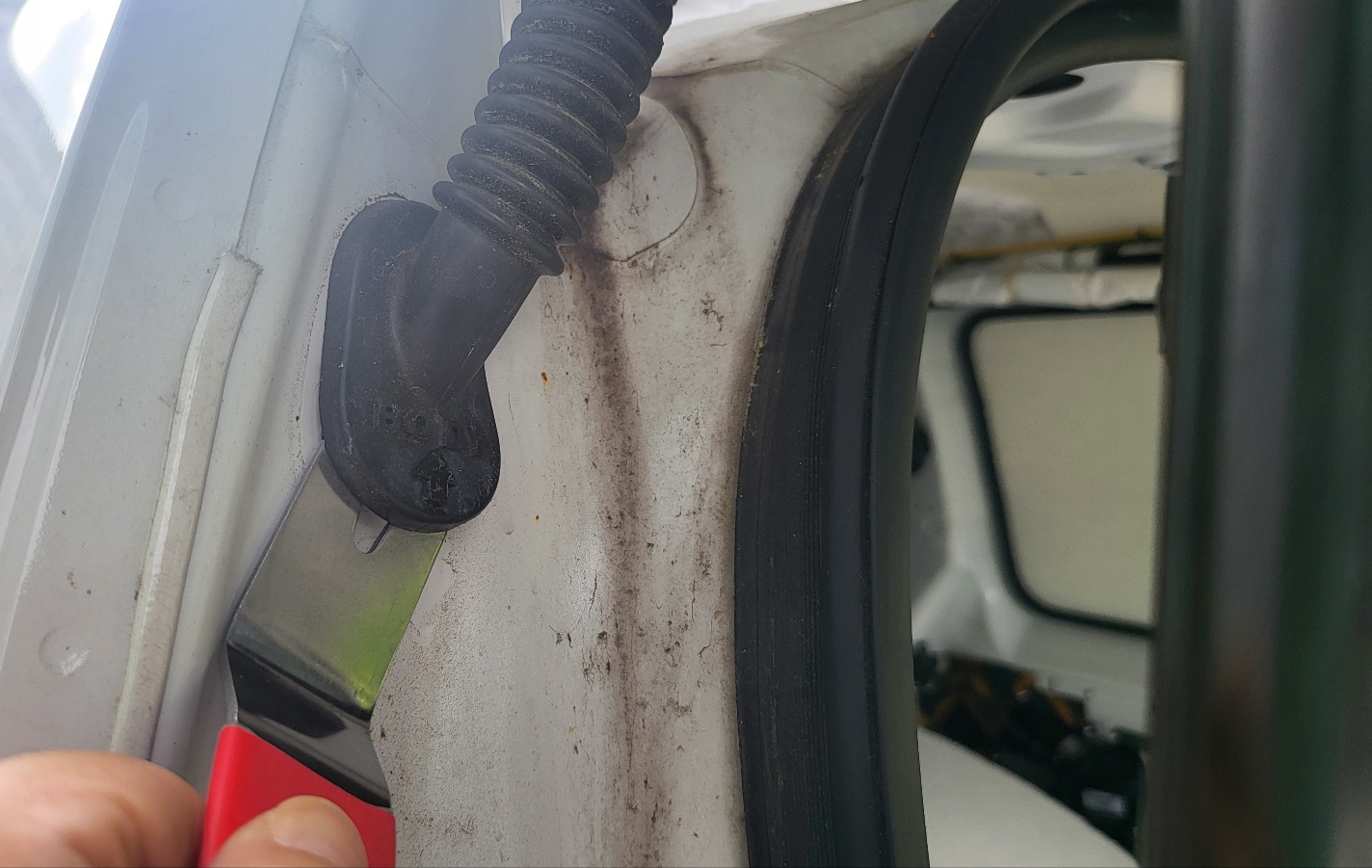

- 리무버로 아래 부분에 밀어 넣고 위로 밀면서 동시에 지렛대 힘주기

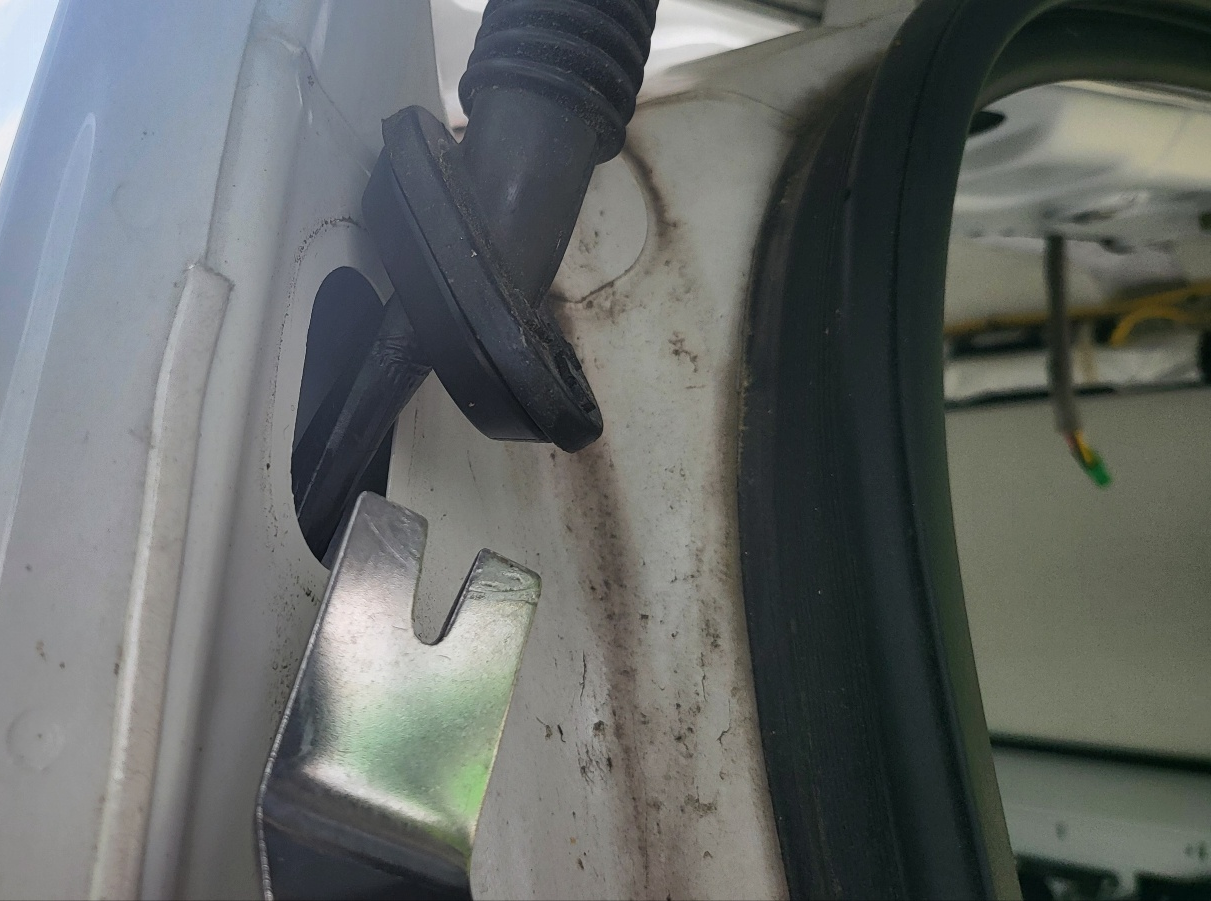

고무 호스 위쪽도 동일한 방식으로 탈거

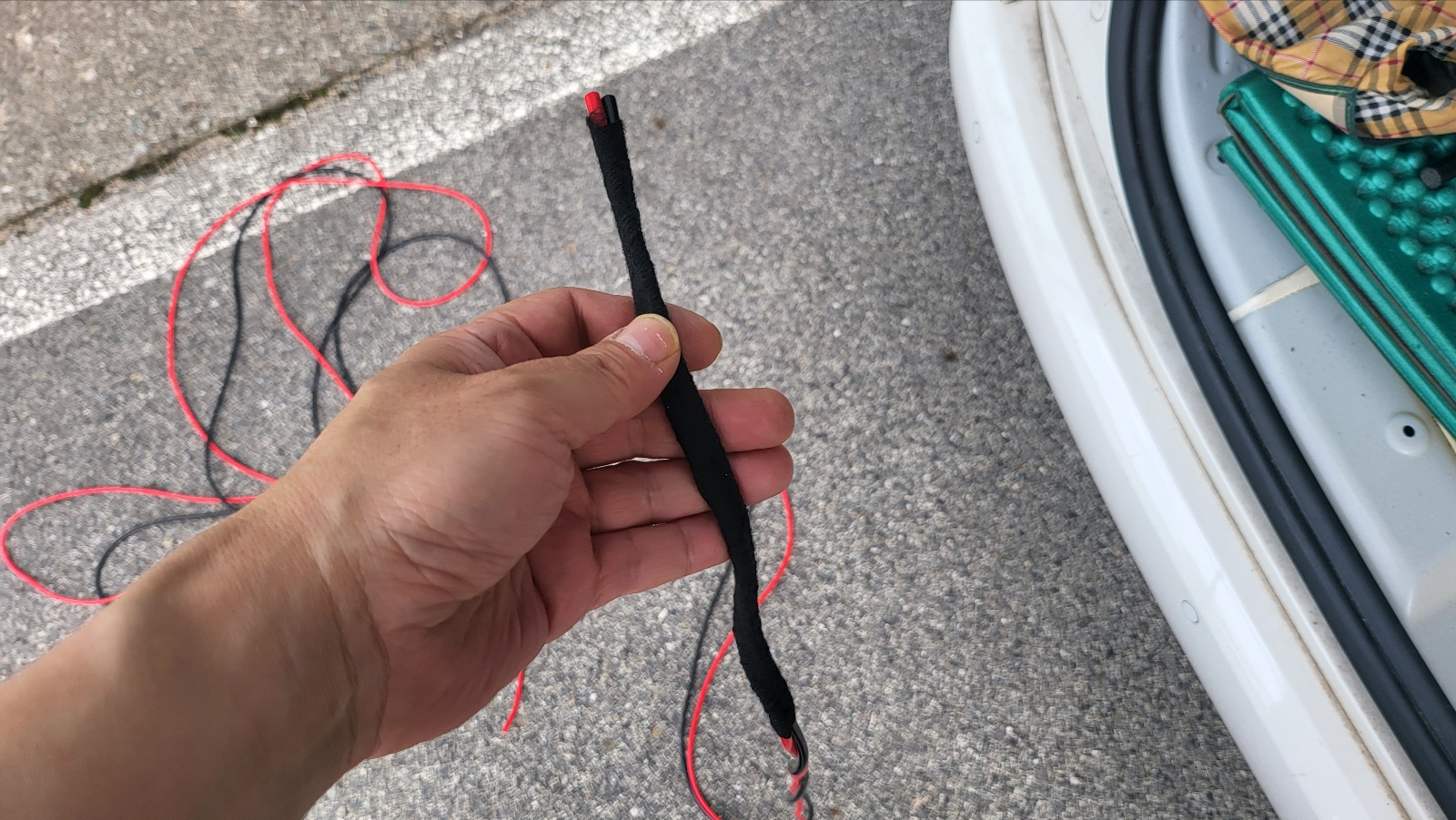

전선 앞부분에 부직포 테이프 감아두고,

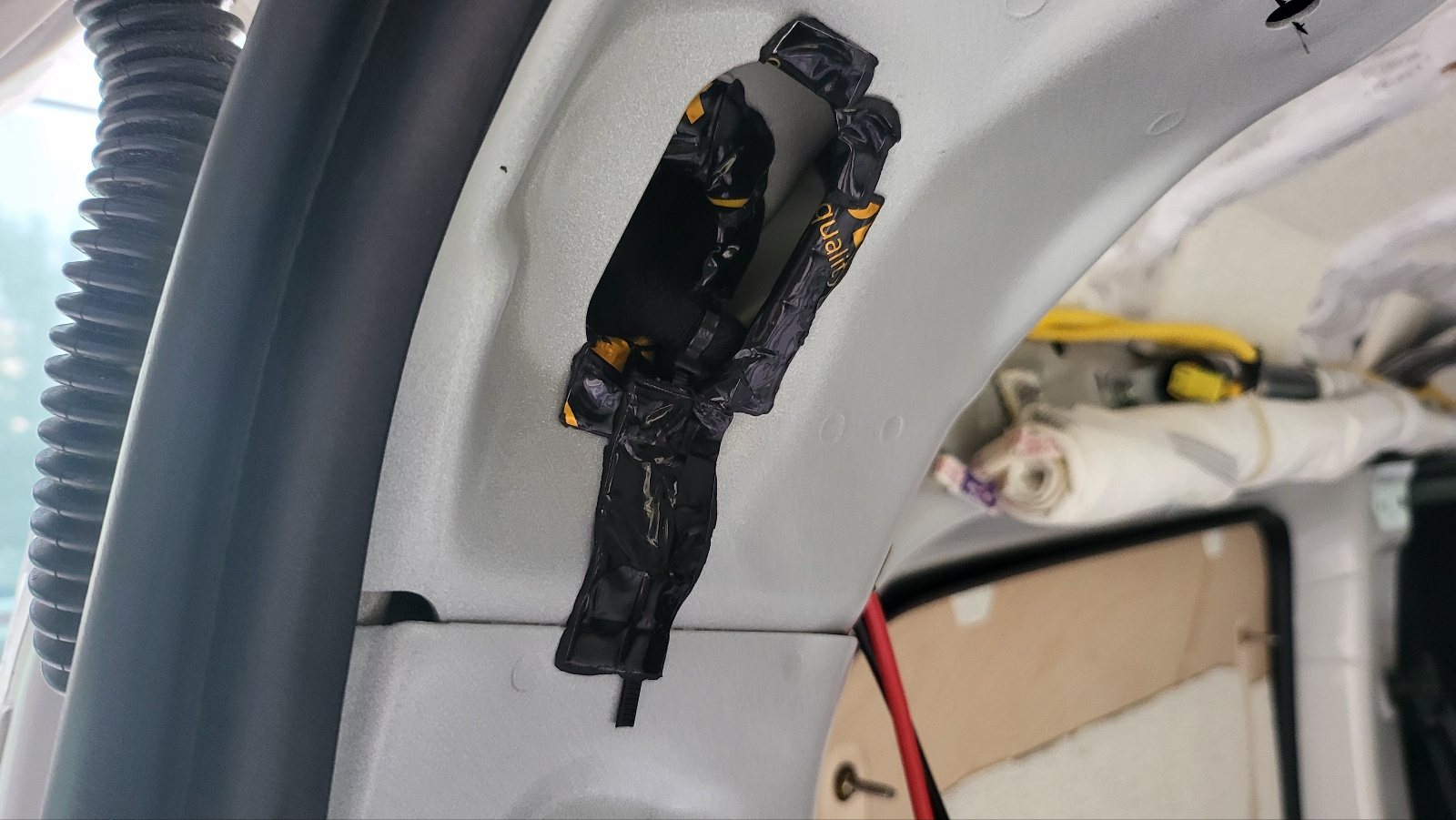

차안에서 부터 밀어넣기 시작

- 참고 . 전선이 지나가는 부분의 철판 경계 부분에는 날카로운 모서리가 전선에 직접 닿지 못하도록 방진매트 부착해뒀음.

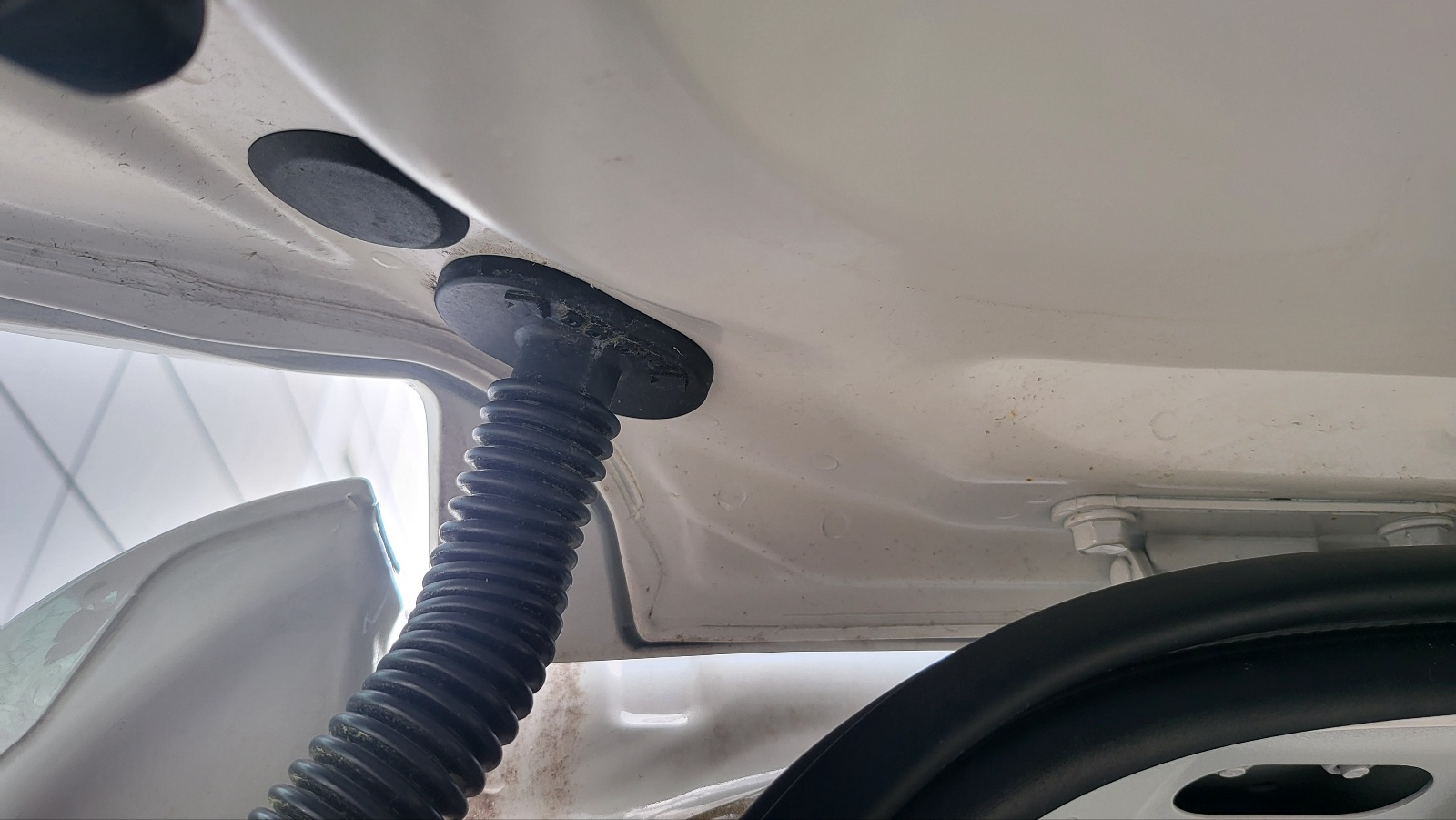

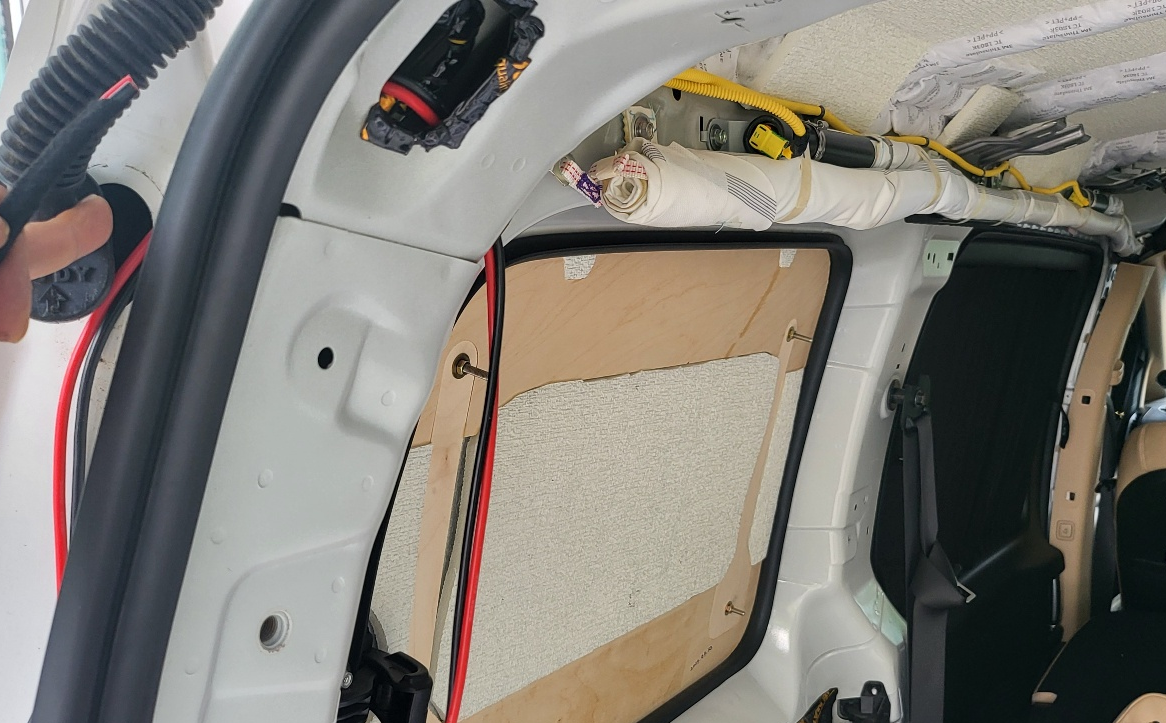

아래 사진처럼 고무 호스 있는 곳까지는 뽑아냄.



고무 호스 안으로 밀어 넣어 전선 빼내고,

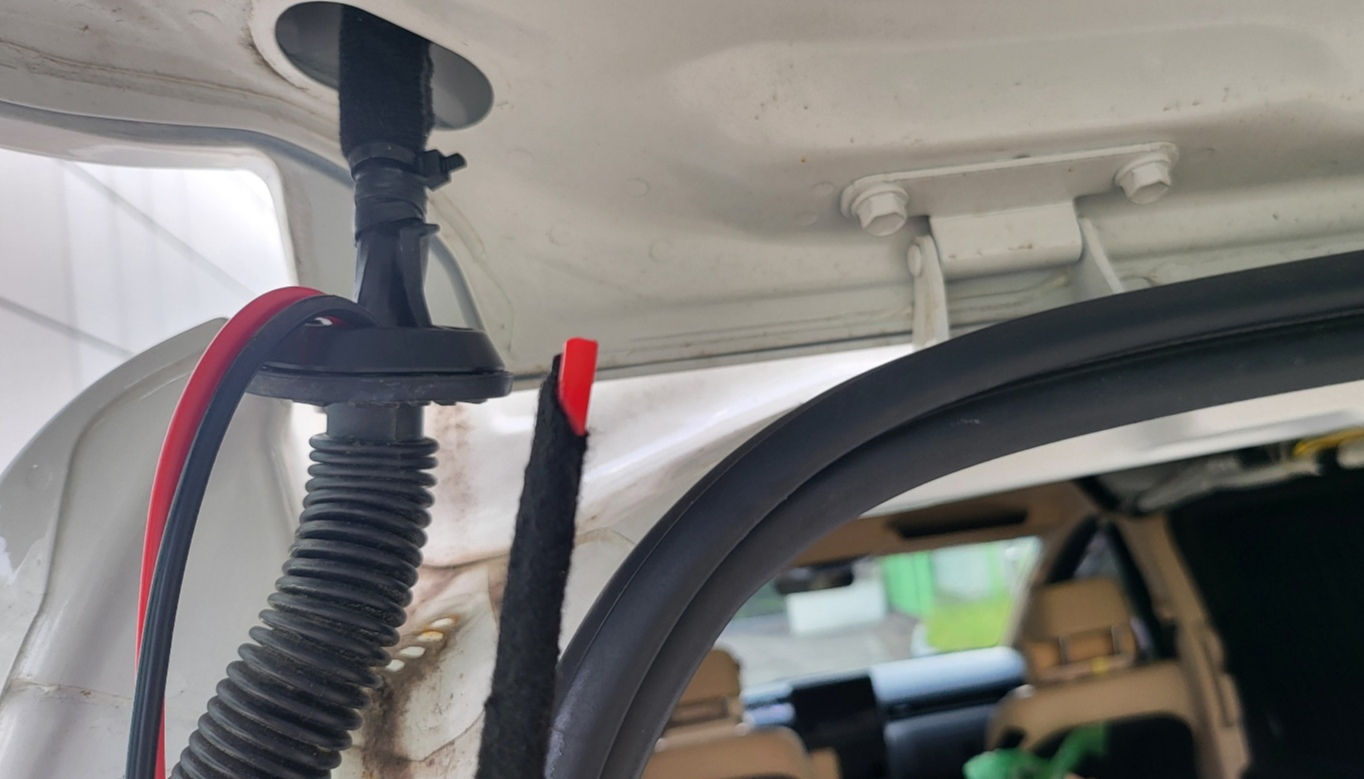

전선을 충분히 빼내서 부직포 테이프 감아주고,

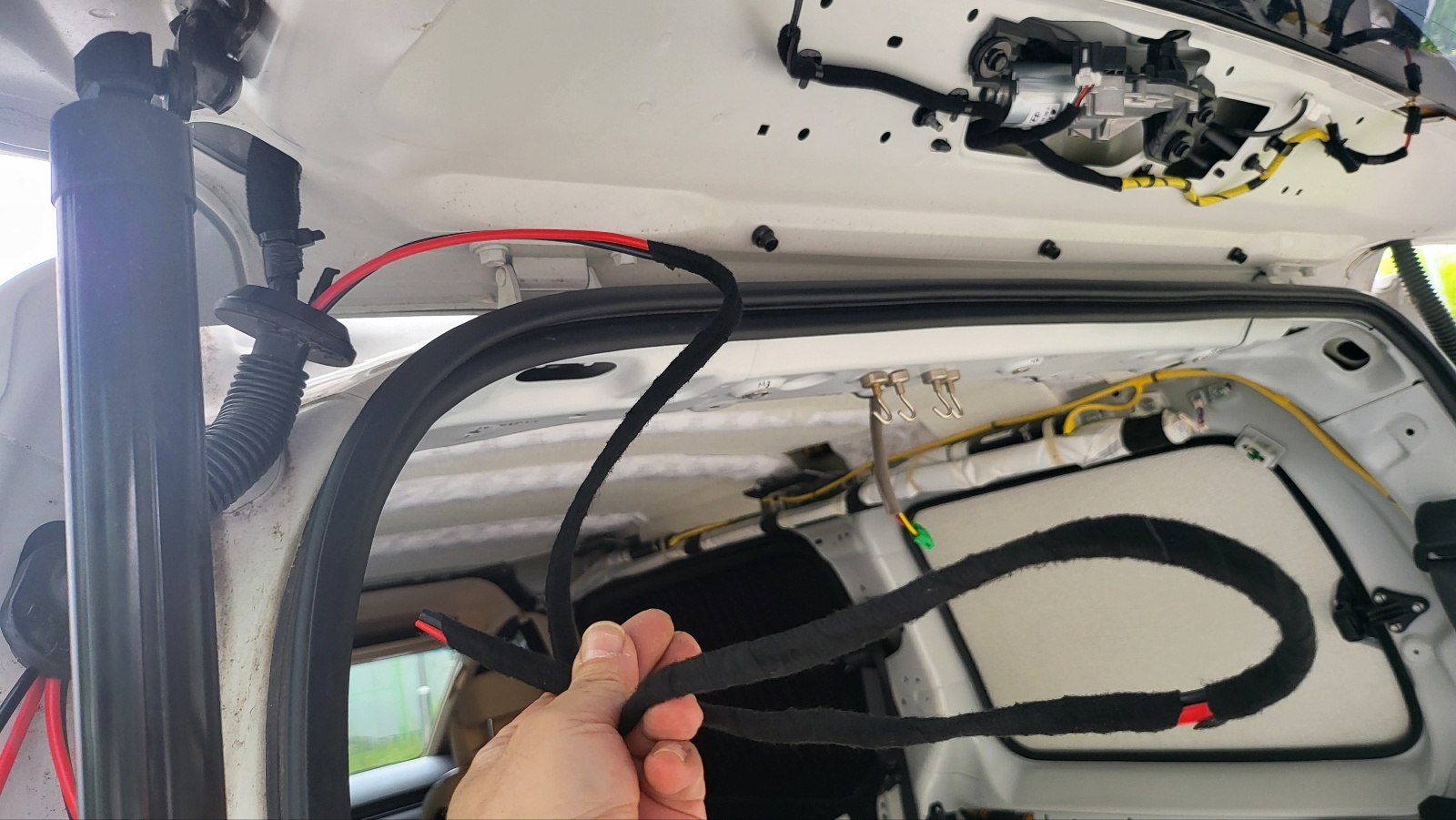

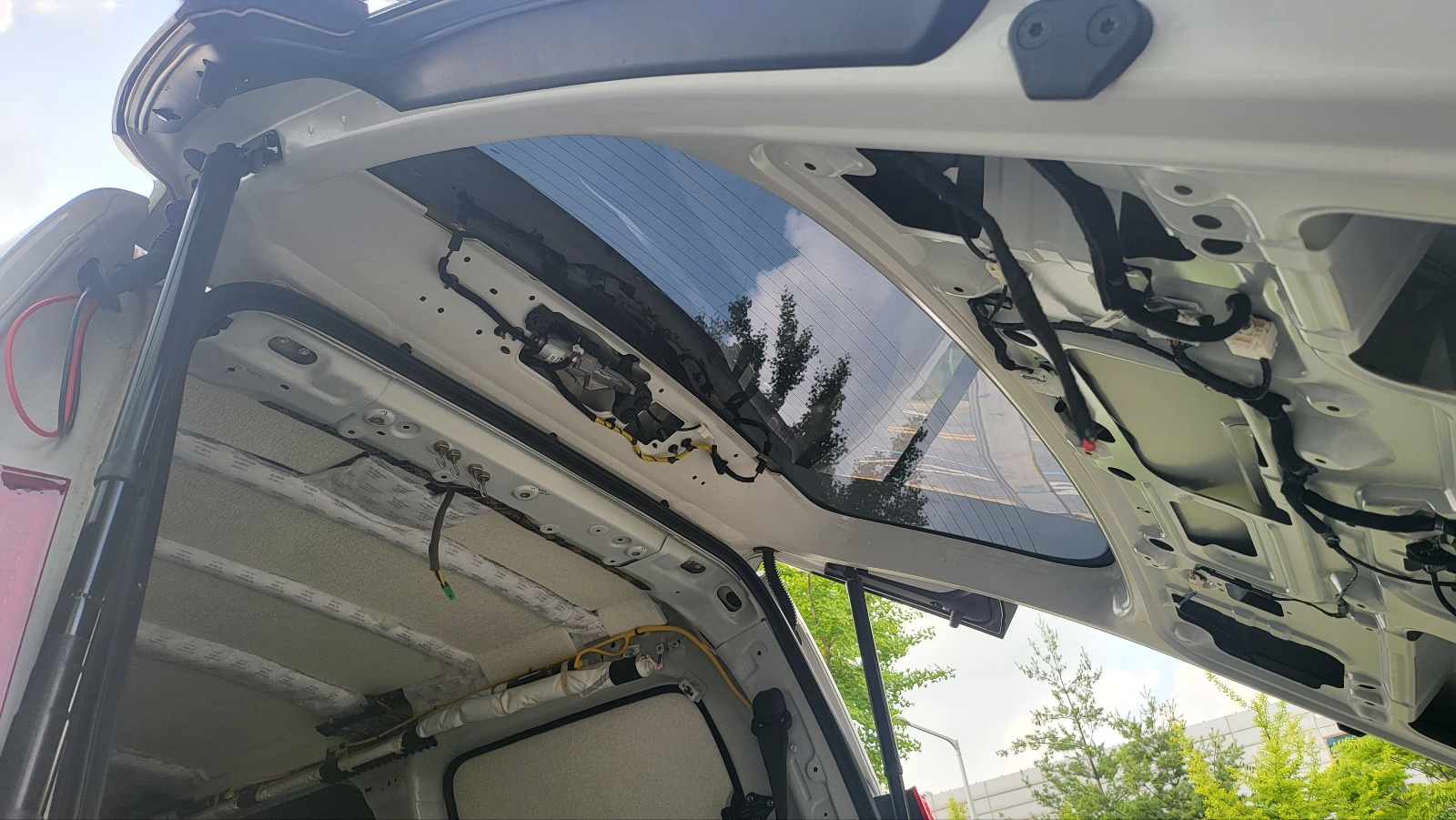

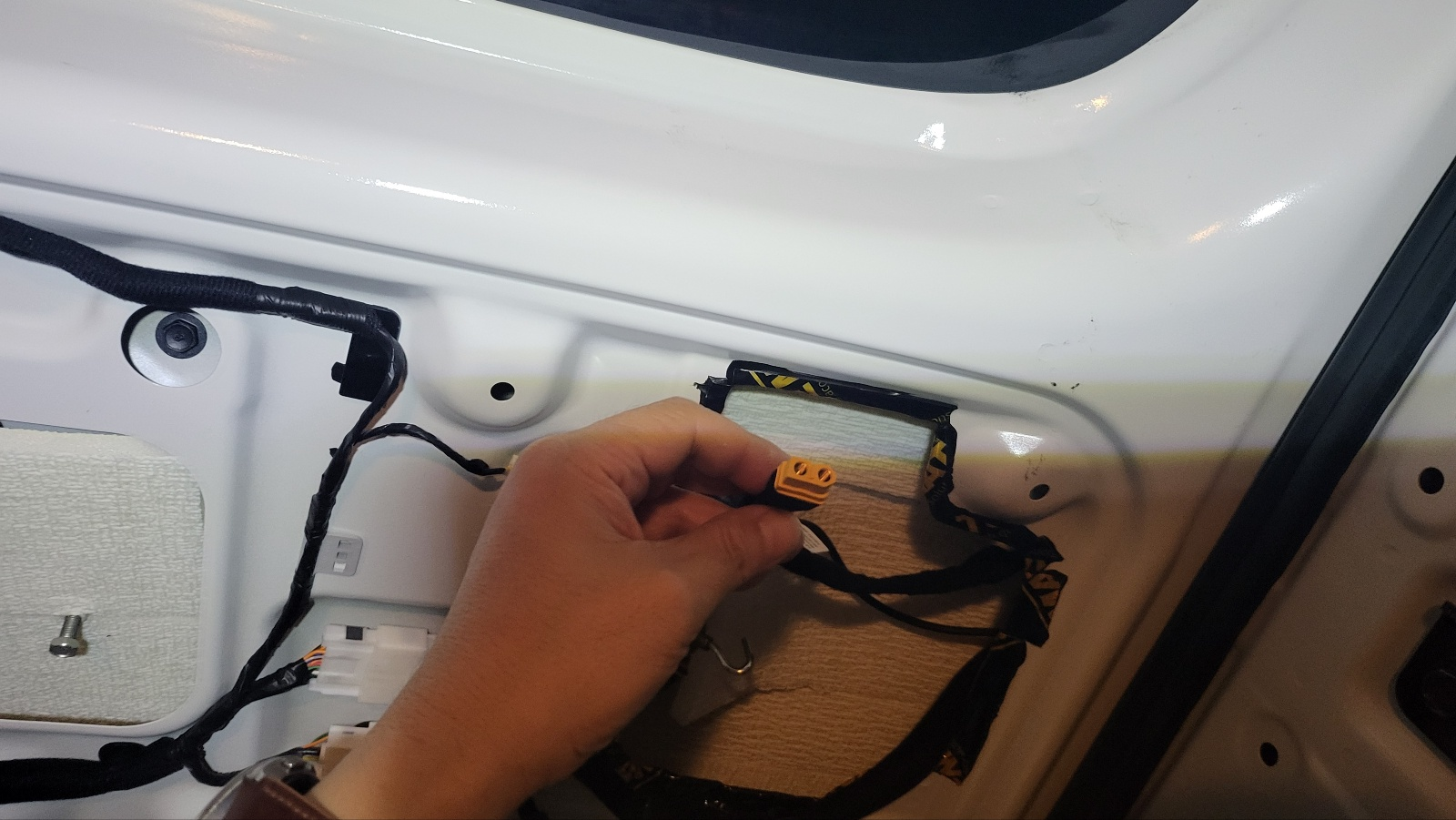

테일 게이트 45도 정도만 열리게 한 상태에서 , 위 사진의 테일게이트 구멍에 밀어 넣어주면 아래 사진처럼 전선이 테일게이트 중간 부분까지 내려온다.

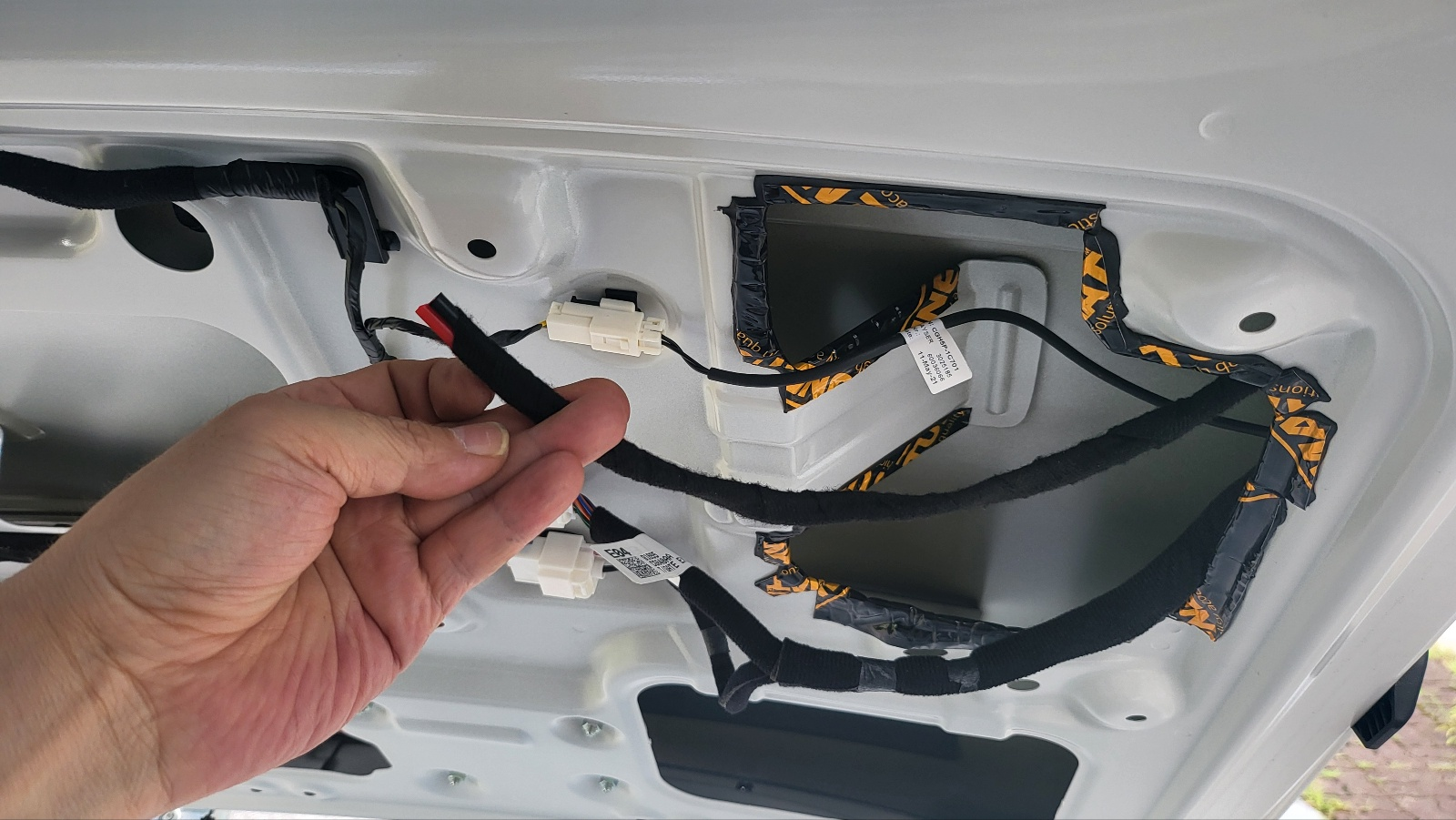

테일게이트 구멍 있는 쪽에 타이로 묶어주고,



고무 호스 다시 끼워준다. 손으로 눌러주면 쉽게 들어감.

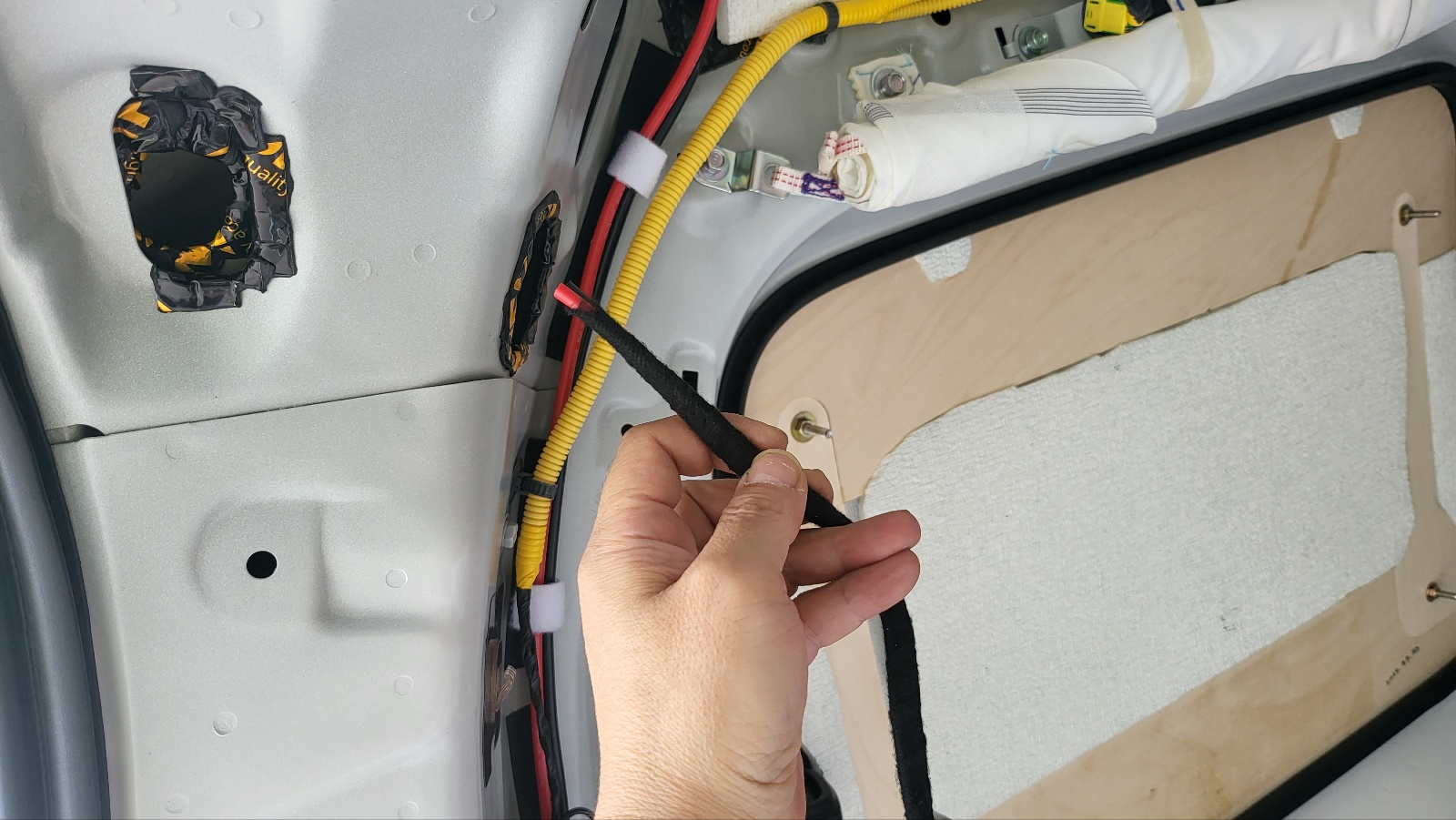

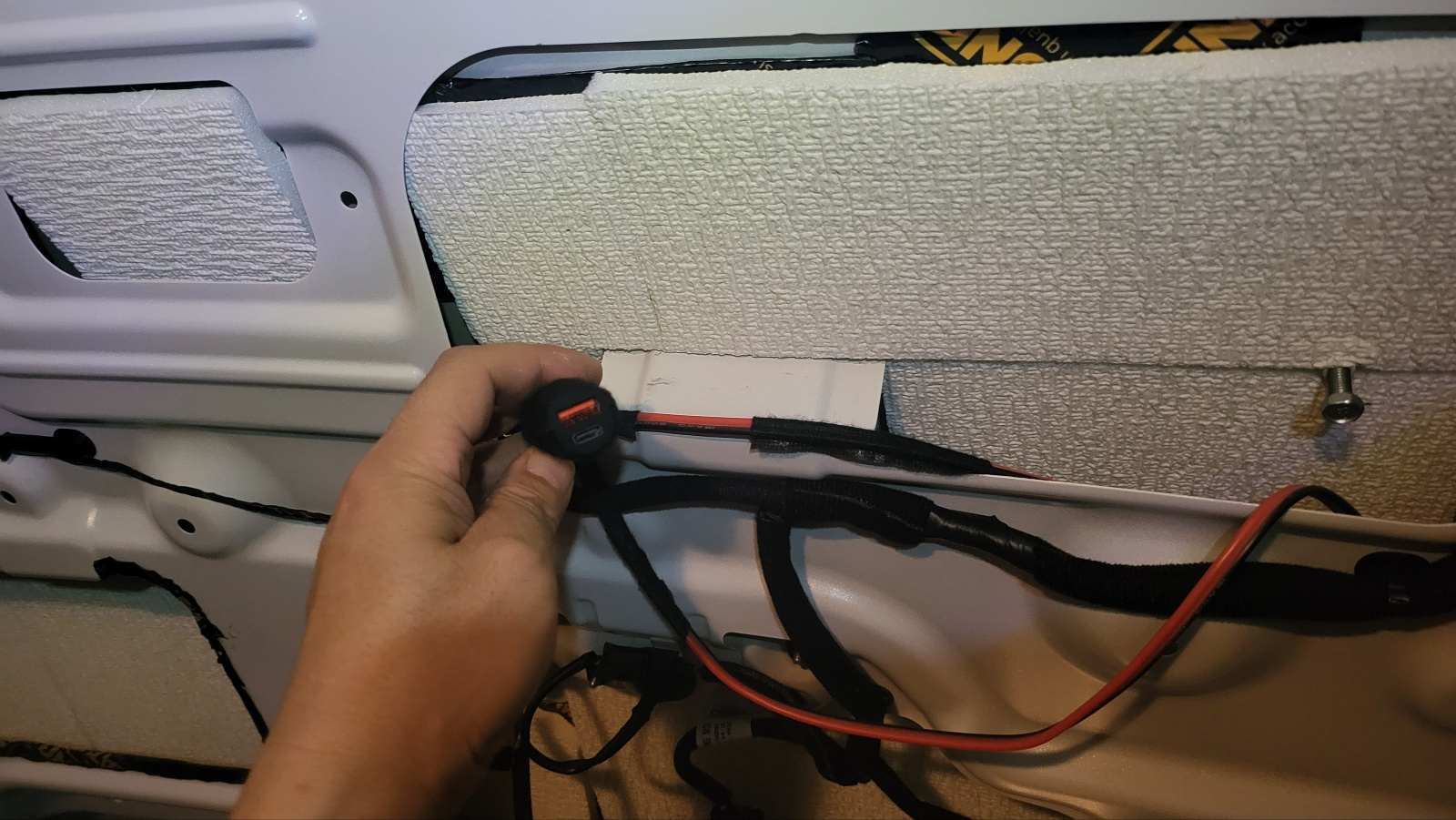

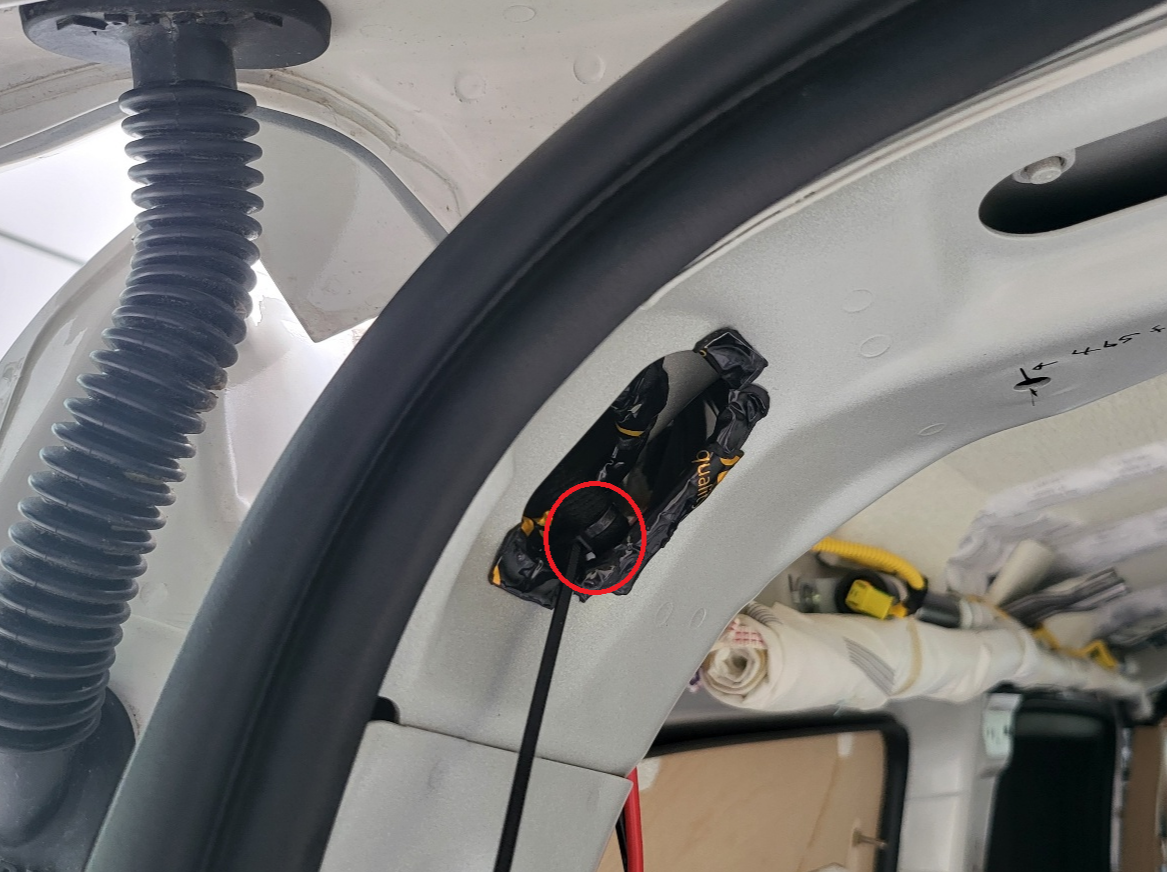

차량내부의 아래 사진 붉은 원형 처럼 타이 묶어주고,





타이 자르지 않고 그 부분을 방진매트로 고정 해둠. 전선 위치 고정 용도.





테일게이트의 전선 주변 금속 경계 모서리 부분에도 방진매트 부착해둠.

- 철판 모서리에 전선 쓸림 방지 목적.

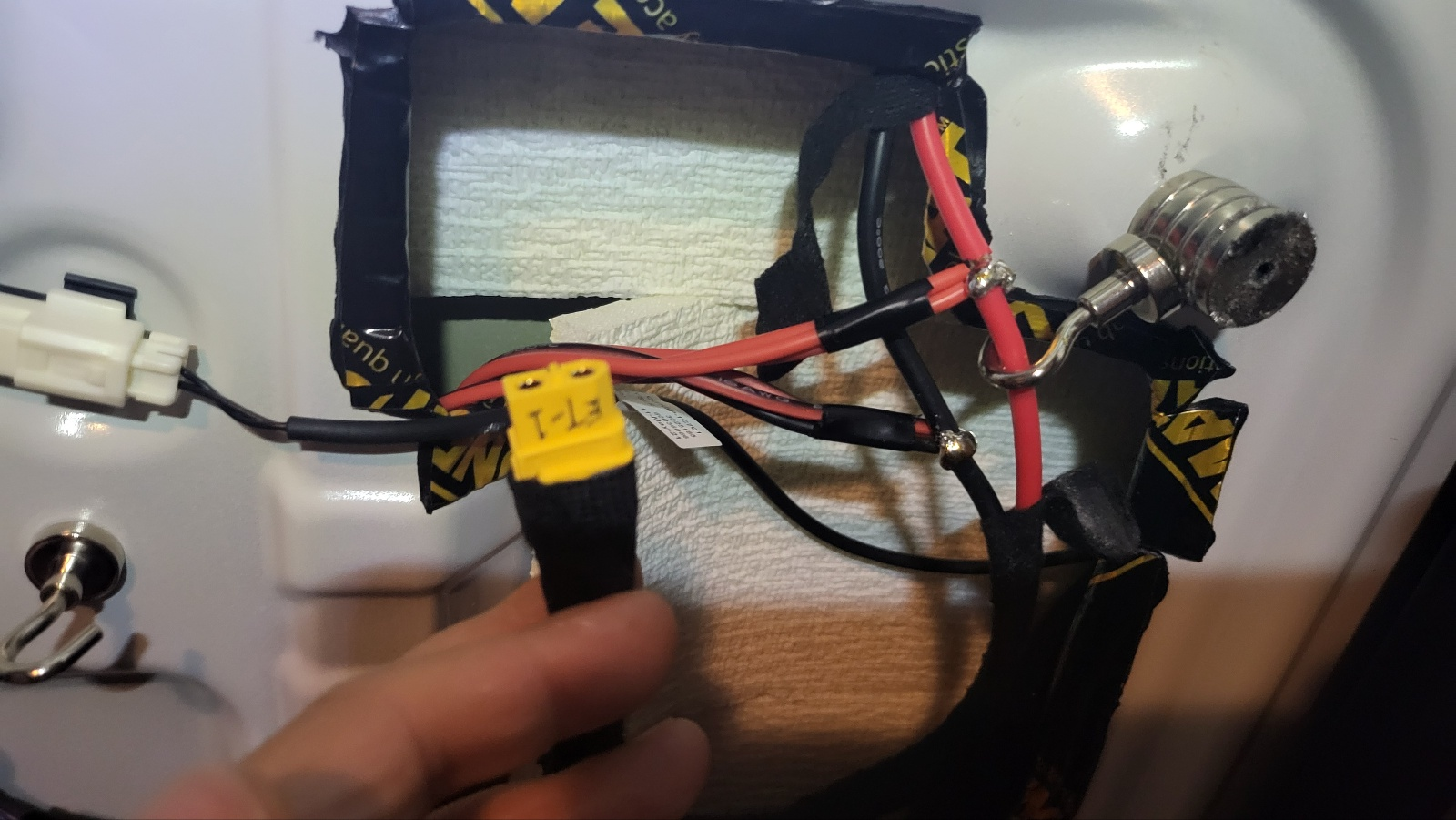

전선 말단에 XT60 커넥터 암컷 장착.

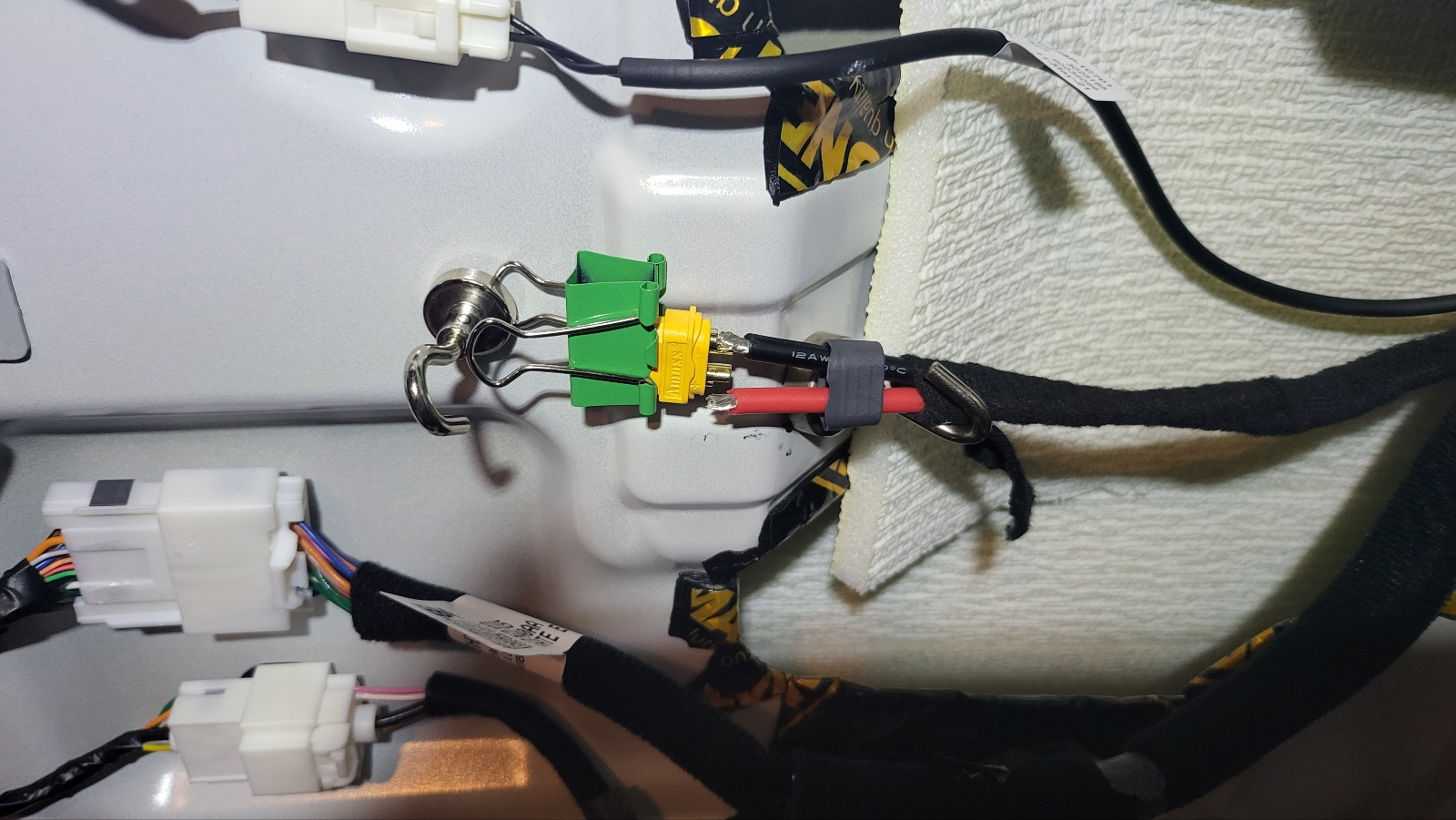

- 땜하기 위하여 집게로 커넥터 물리고 납땜.

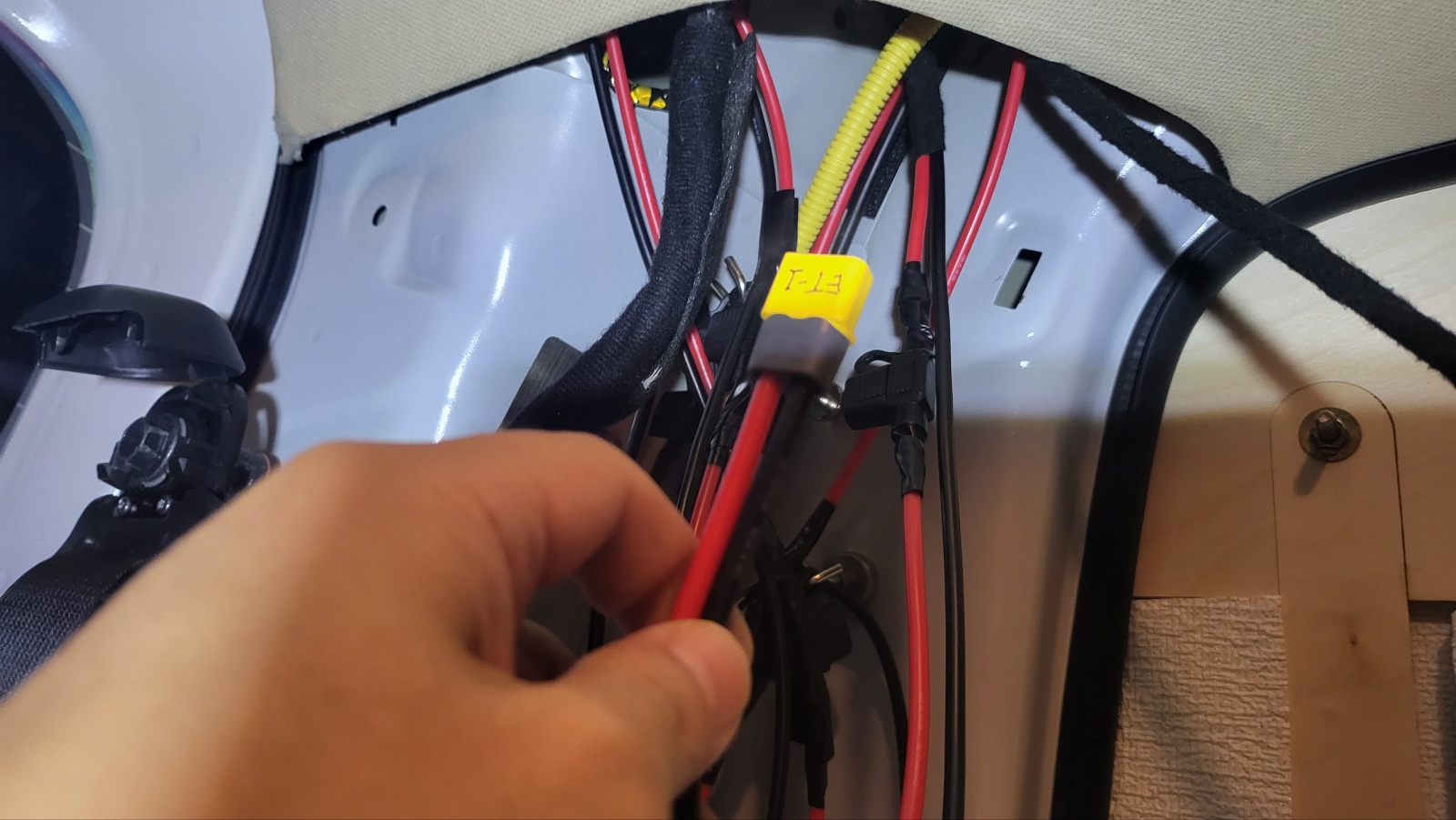

차량 내부로 연결된 전선 끝단에는  XT60 커넥터 수컷 장착.

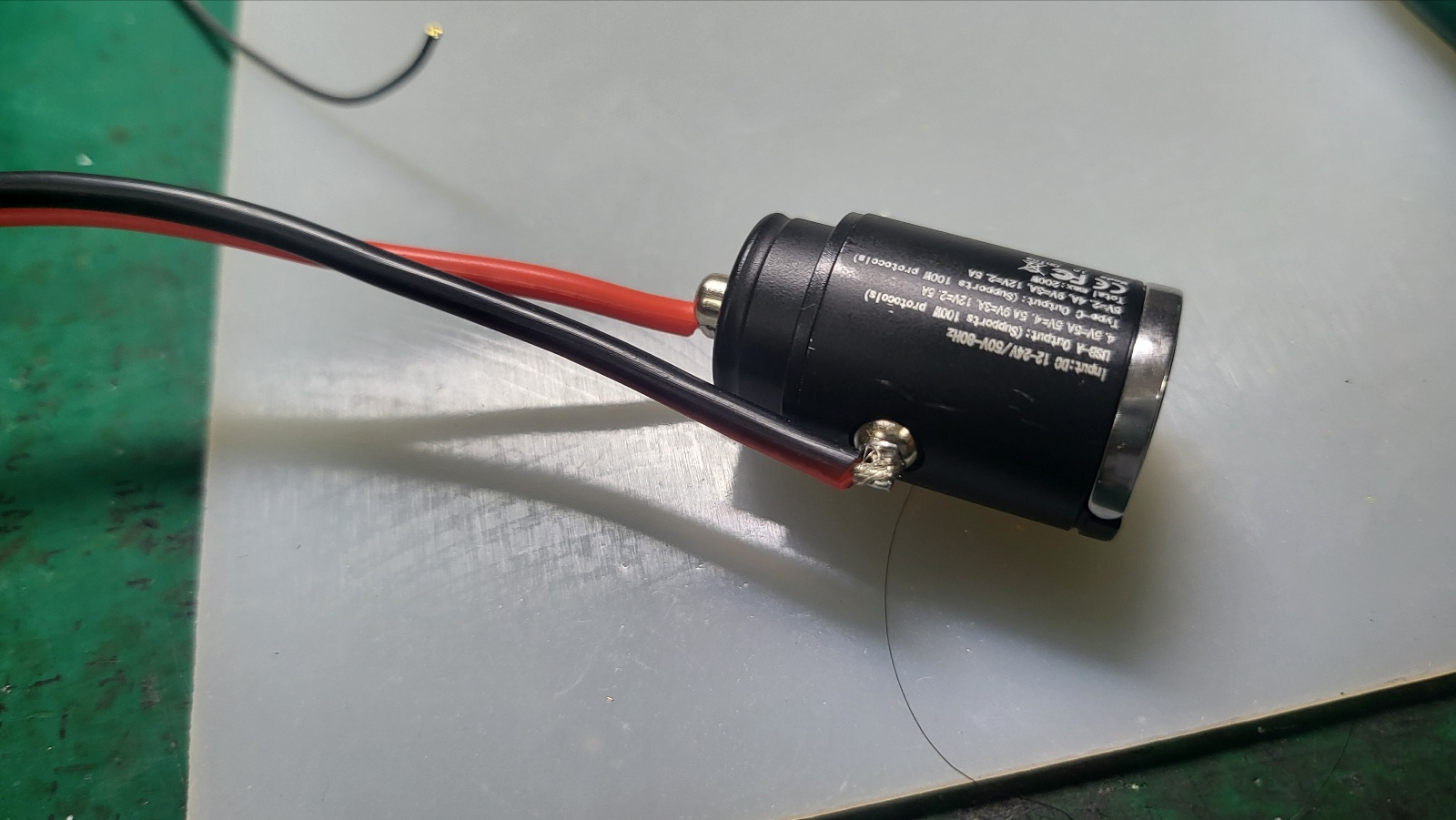

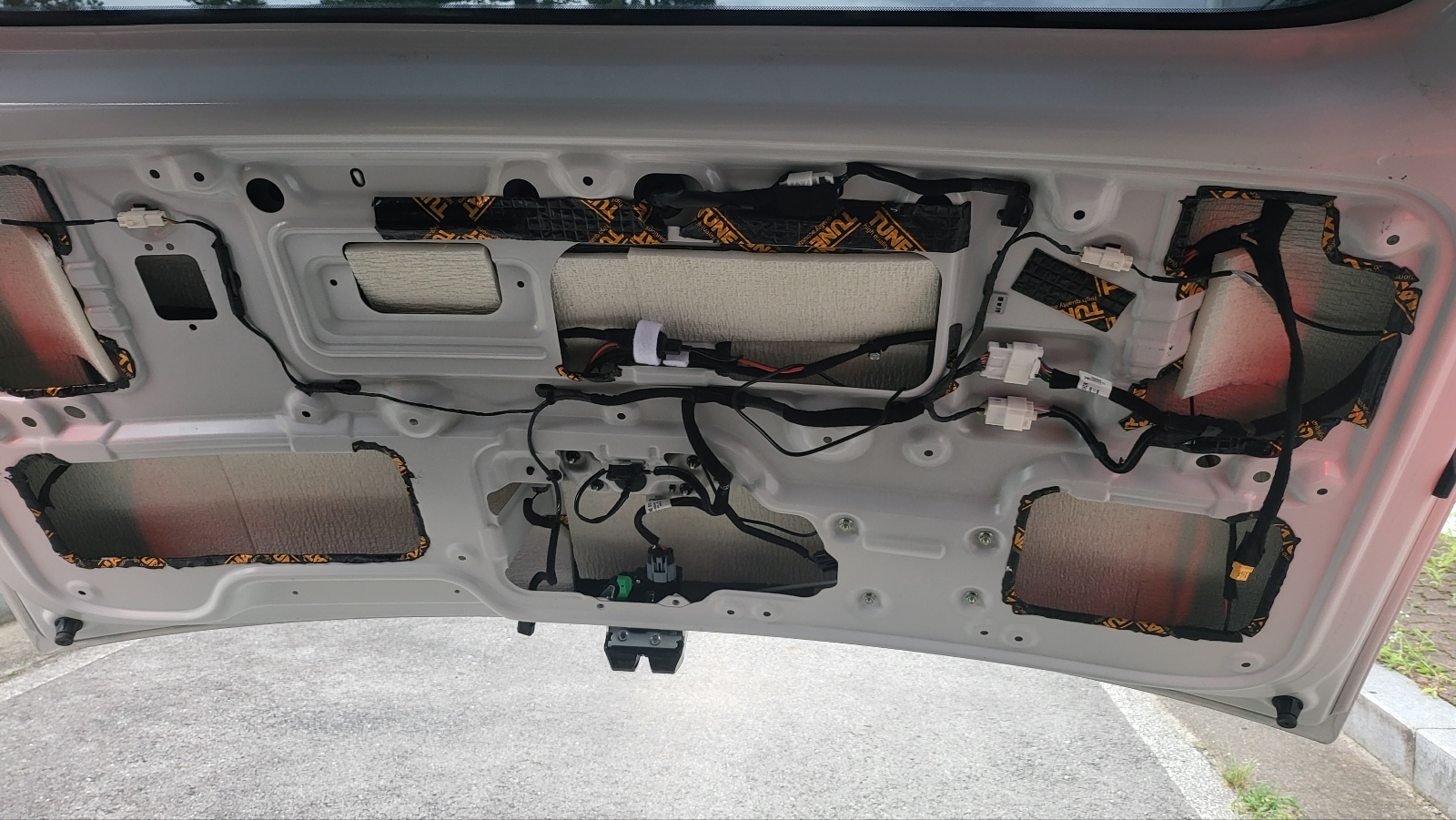

추가로 USB 전원 활용 위하여 시커소켓 매립형 USB 충전기 를 전선에 직접 땜하고 ,







앞에서 배선 해둔 곳에 전선 병렬 연결





USB 충전기 1개는 중앙부분에 배치,



- 주용도 : 트림에 장착한 블루투스 스피커에 전원 공급용.

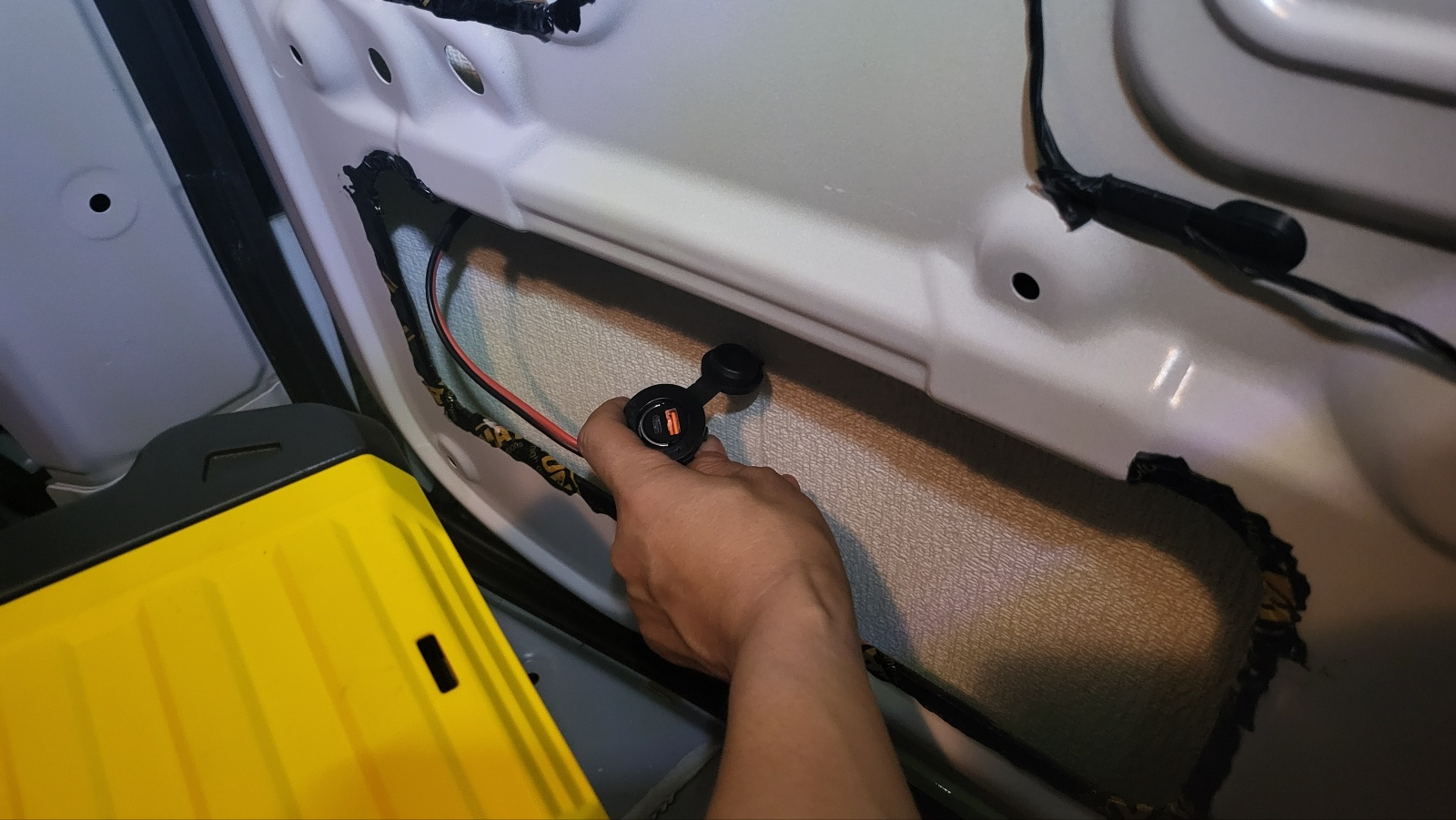

추가로  오른쪽 하단 귀퉁이에도 매립해둠.





왼쪽 귀퉁이에는 시거소켓 배치해둠.
