스타리아 . 탈거 . 테일게이트 트림

by i.got.it 2024. 6. 21.





현대차에서 제공하는 분해 조립 설명 사이트 (gsw) 에 의하면 아래 그림처럼 테일게이트에  장착되어 있는  3개의 트림 (1 로어 트림, 2.사이드 트림, 3. 어퍼 트림 ) 으로 설명하고 있는데  이 설명은 스타리아 라운지 모델인 경우이다.







스타리아 투어러 모델(아래 사진)에서는 사이드 트림 없이  로어, 어퍼 트림만 있고 모양새도 라운지의 것과는 조금 다름.

스타리아 투어러 뒷문 의 아래부분 검정색이 로어 트림, 윗부분 검정색이 어퍼 트림 . 사이드 트림 없음







 gsw 사이트의 설명에서는 내가 분해하려는 것들의 내부 상태가 어떤지에 대한 설명이 빈약하여 애매 모호한 경우가 많다.  현대자동차 부품 상세 사이트 ( WPC )  가 차량 조립 상태 전체를 파악하기에 적합한 정보를 제공해주고 있다. 아래 그림이 WPC 에서 제공되는 테일게이트 트림 관련 정보인데 훨씬 이해에 도움 된다.

















테일게이트 어퍼 트림 탈거

현대자동차 메뉴얼에 의하면 아래 그림처럼 설명하고 있다.





볼트 없이 클립으로만 체결되어 있다. 이 체결방식은 투어러 모델에서도 동일하다.



위 그림의 최외각 붉은색 점 근처 모서리 지점 틈새에 리무버 꼽고 벌려주면 내부 클립이 빠지면서 트림 분리된다.







아래사진 : 어퍼 트림 탈거 .

 - 중앙에 와이퍼 구동 모터 와 창문 열선 전원 공급선이 보인다.



분리된 트림 뒷면





어퍼 트림 탈거하여 크리미 화이트로 도색



DIY . 스타리아 . 트림 도색

아래 사진의 붉은색 원형 ( 테일게이터 어퍼 트림 )은  순정상태에서는 검정색 플라스틱 인데, 차량 외장색과 동일한 색상인 크리미 화이트로  도색함.    스프레이 페인트 구입처 - 색상 옵

igotit.tistory.com











테일게이트 로어 트림 탈거

현대자동차 메뉴얼에 의하면 아래 그림처럼 설명하고 있다.













로어 트림 탈거 상세

안 쪽에서 봤을 때 손잡이의 왼쪽 귀퉁이에서부터 벌려야 함.





손잡이 분리





문짝 손잡이 양쪽에 구멍 있고, 내부에 육각 볼트로 체결되어 있다.



볼트 2개 분리



이제 트림에 리무버 집어 넣어 빈틈 만들고 손으로 잡아 당긴다.





조금 벌어진 모습.



이제 반대쪽도 동일하게 손으로 잡고 당긴다. 이후,  트림 가장 아래에 테일게이트 스위치에 연결된 커넥터 분리해준다.









트림 뒷면











철판 2겹 사이 공간 꽤 많음.



깊이 8cm







오른쪽 치수





부피감 확인 위하여 실제 물건을 넣어봄.

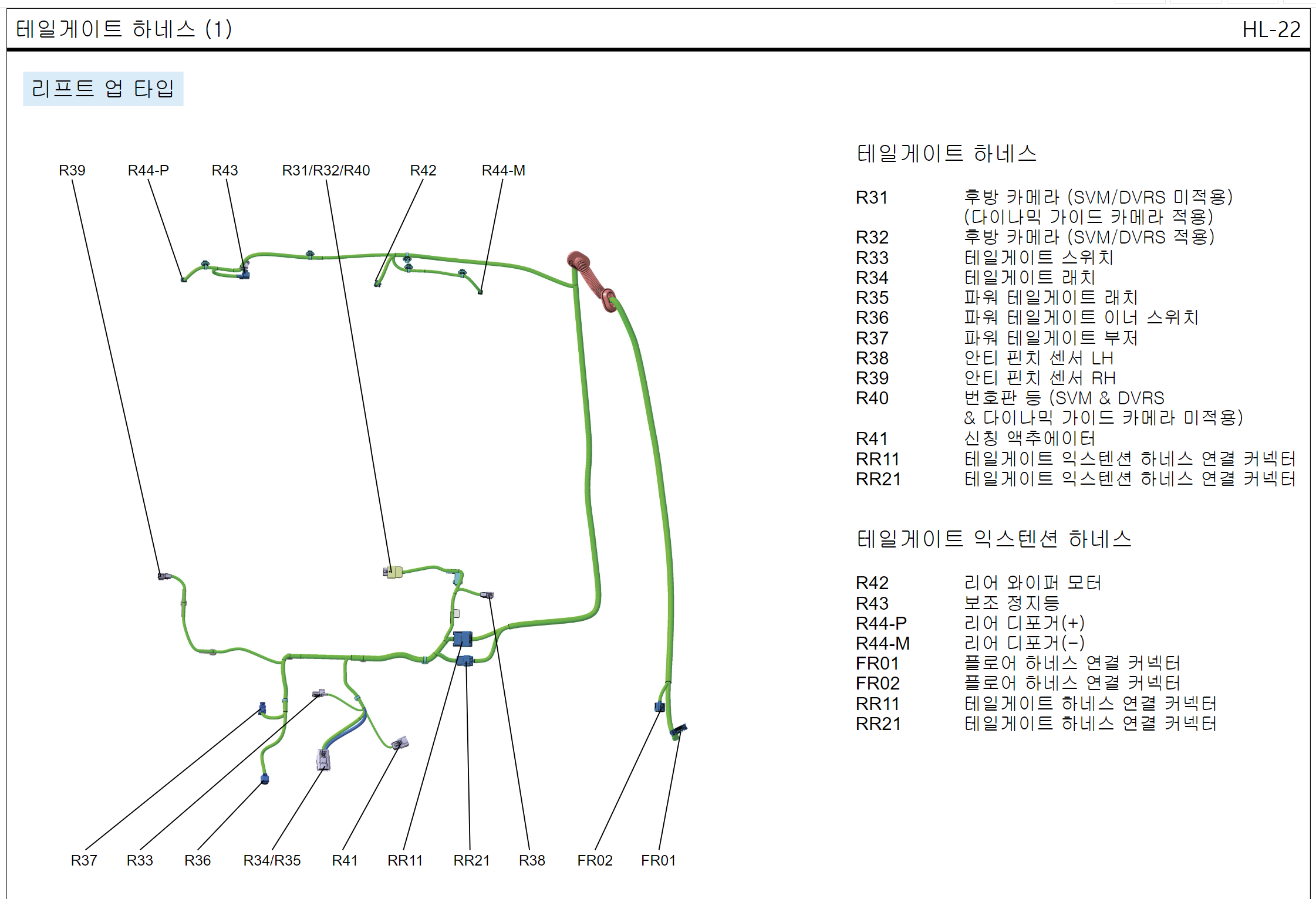

테일게이트 전선

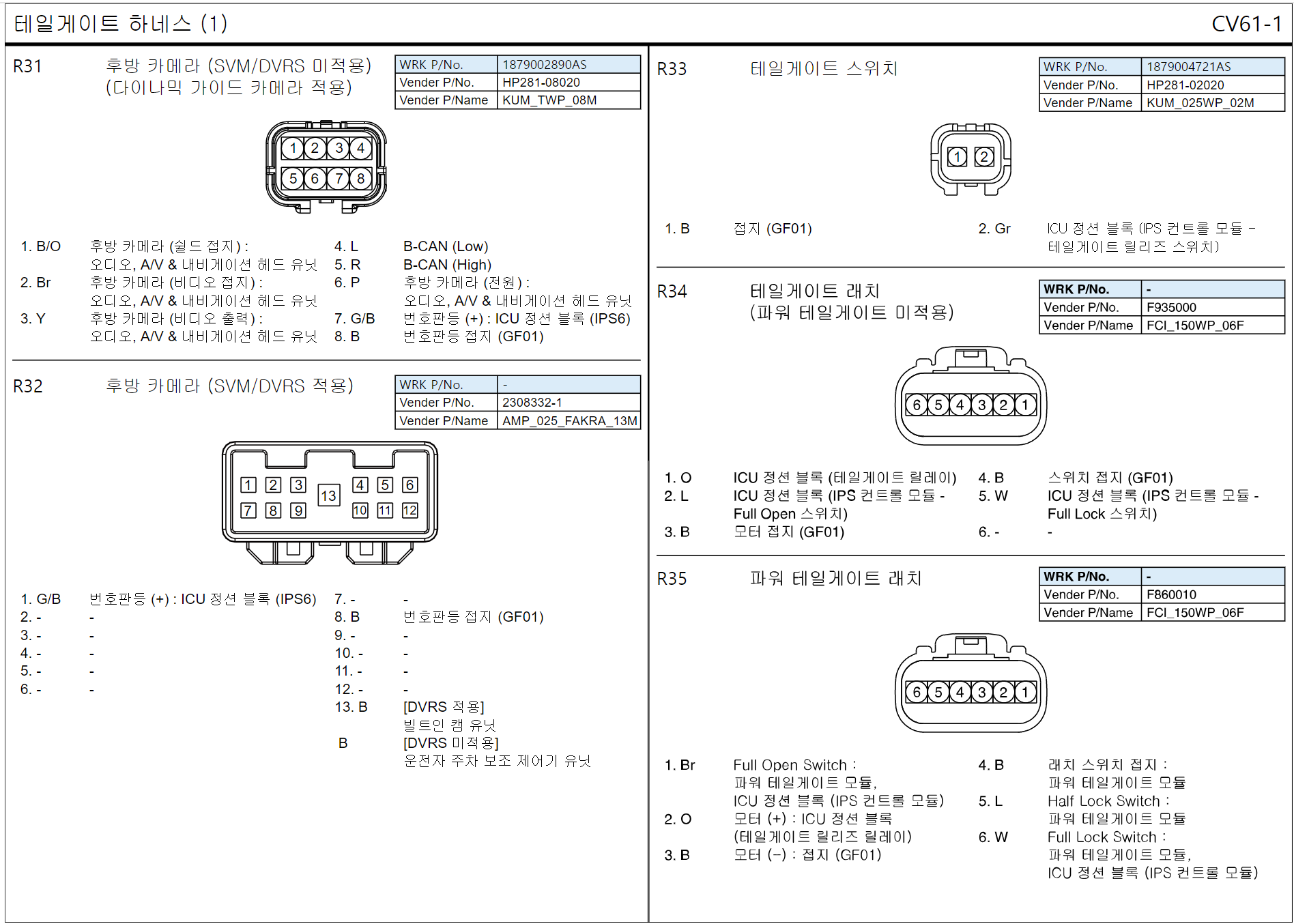

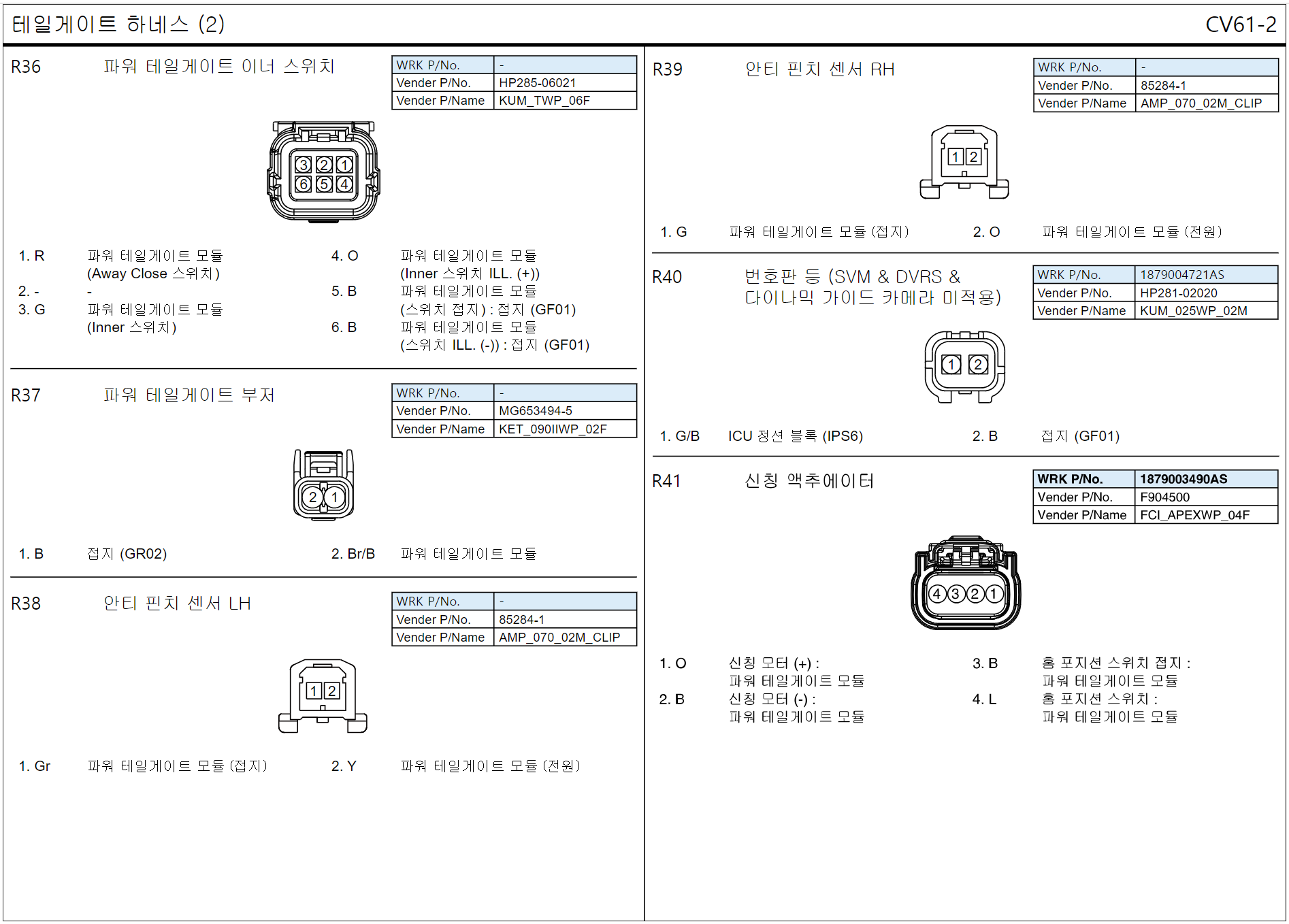

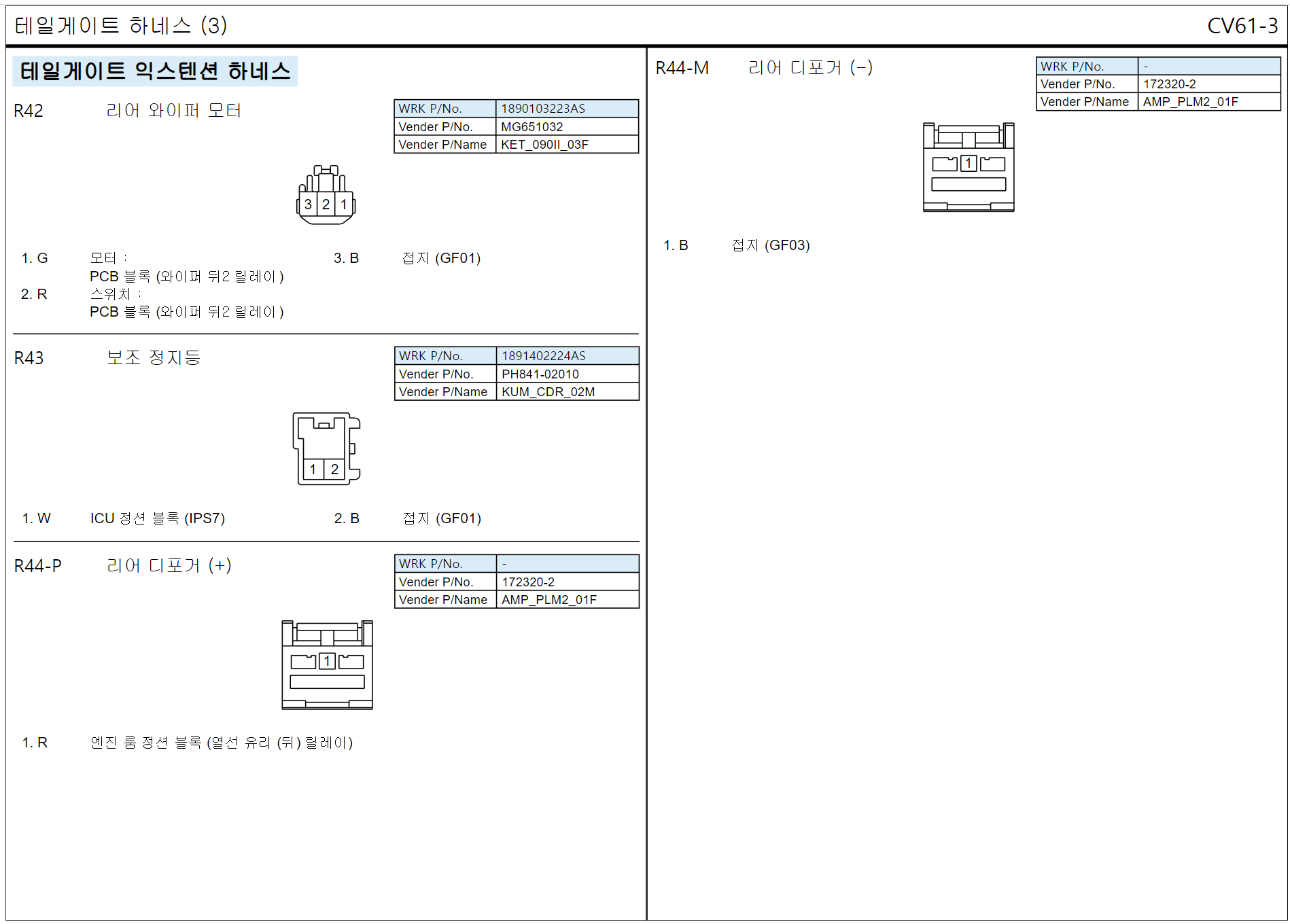

커넥터 규격





























상위 정리





스타리아 . 탈거 모음
