DIY . 스타리아 . 천장 시거소켓, USB 포트 달기







스타리아 천장 트림에 USB 포트와 시거 소켓 달기

- USB 포트( 제품 10 ) 2개. A, C 타입 모두 지원.

- 시거 소켓(제품1)  9개. 주로 매립형 USB 충전기 ( 제품7 ) 꼽아서 활용.

- 파워 뱅크의 출력 12V( 12 ~ 14V) 공급받음.

- 주용도 : 천장 조명,  천장 근처 기기 전원 공급

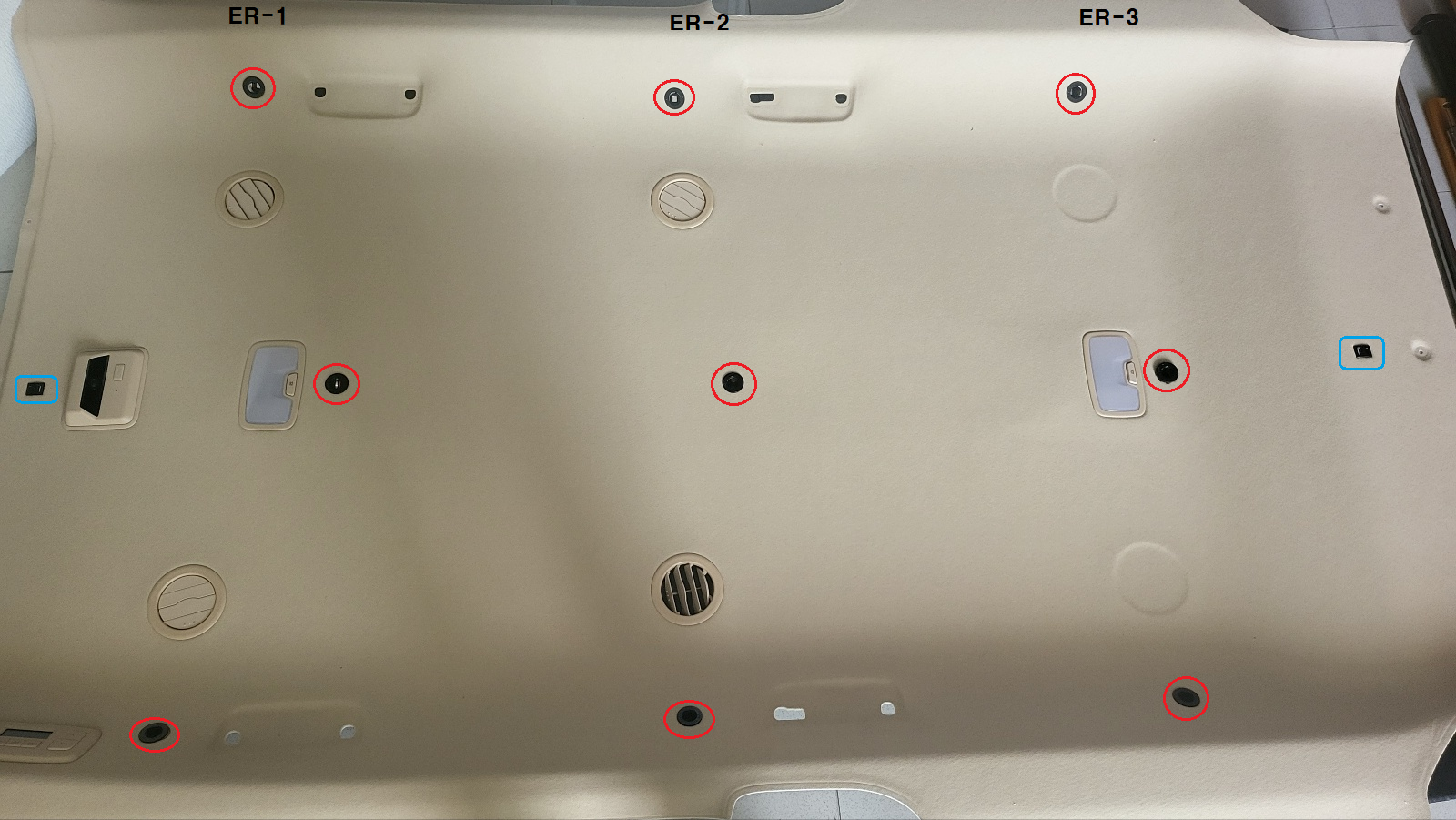

장착 위치



붉은색 : 시거소켓

파란색 : USB-A, C 소켓

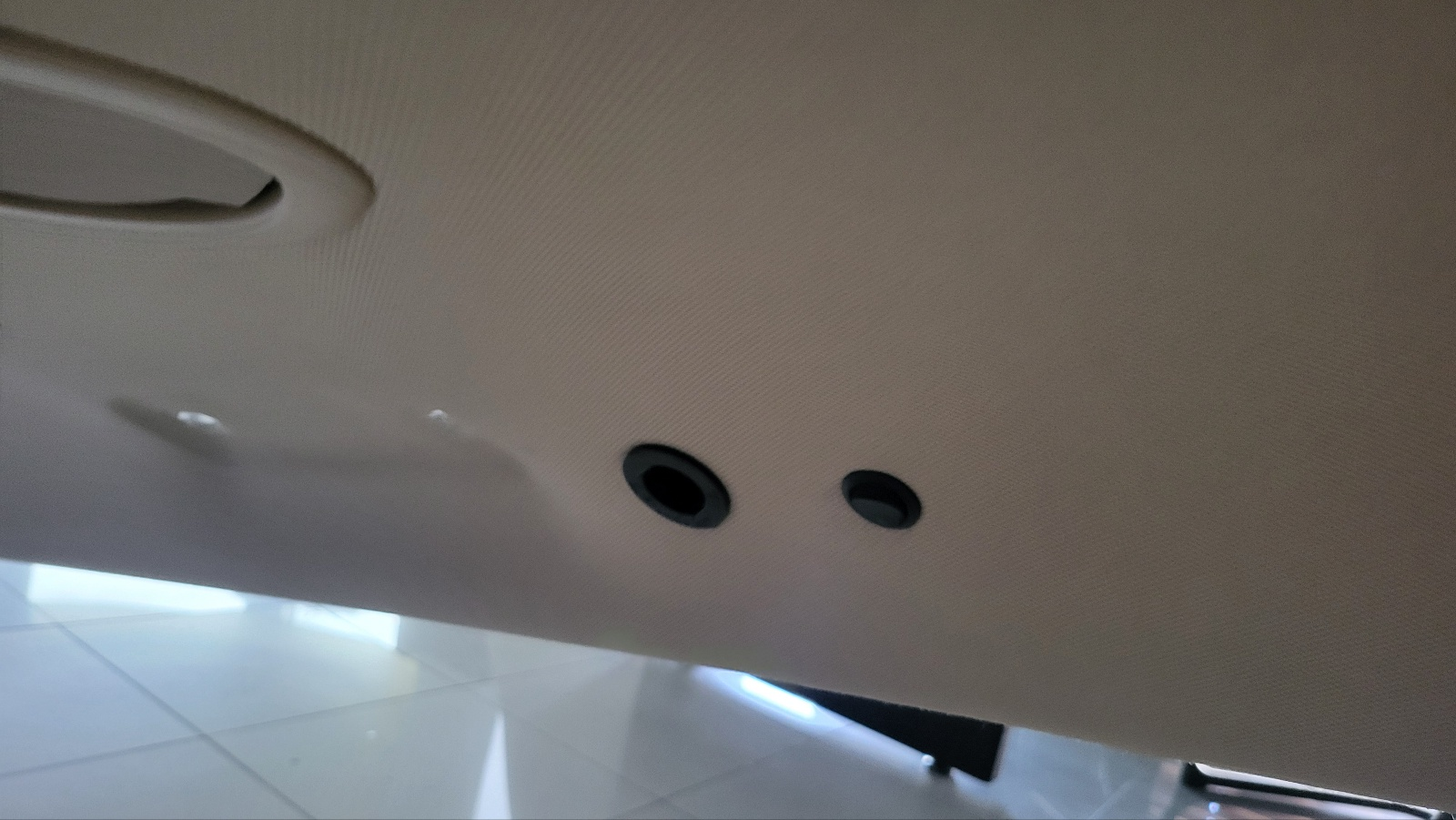

차량 천장에 시거소켓 , USB 포트

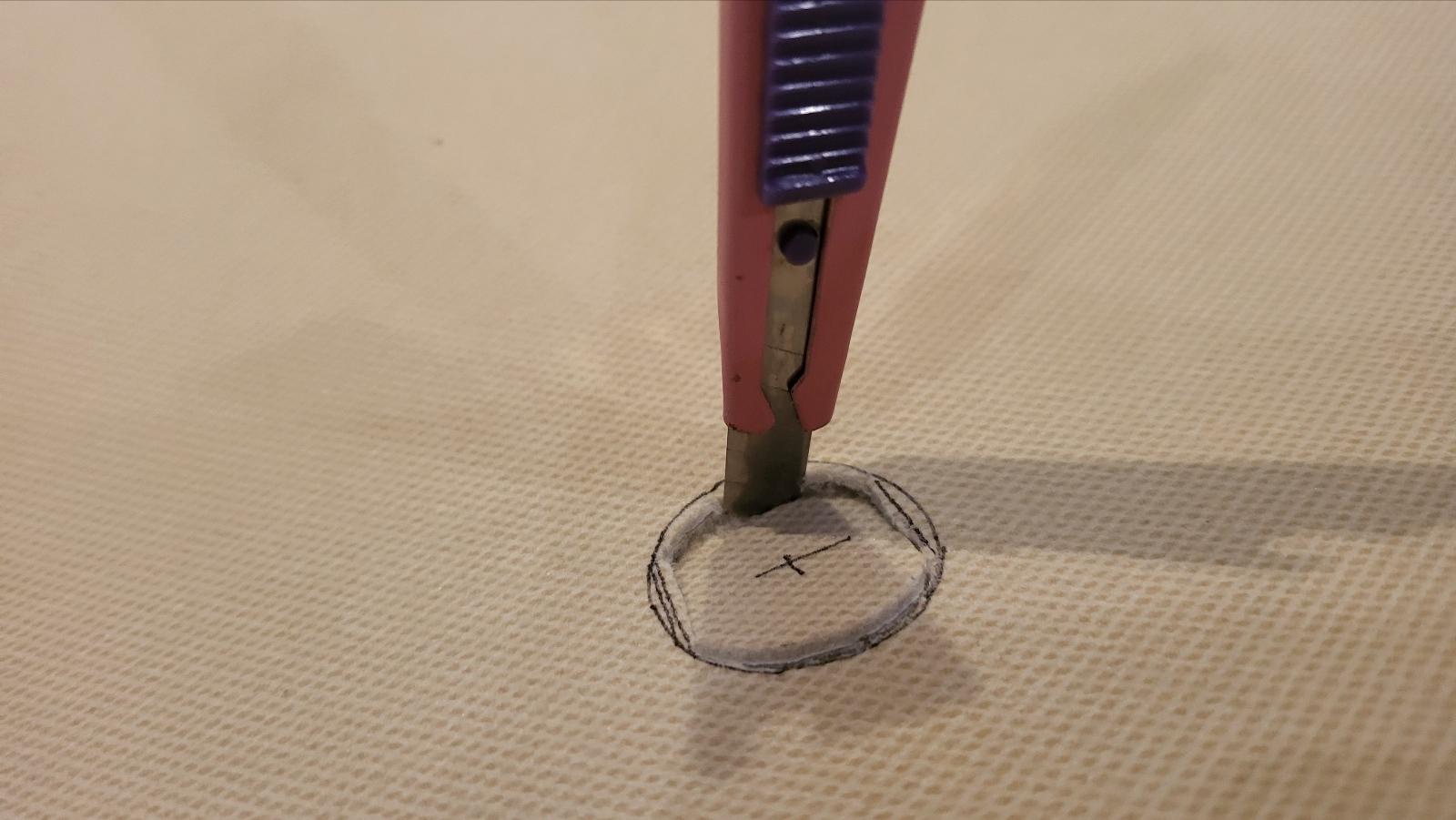

천장 트림 구멍내는 방법

- 커터칼로 쉽게 잘린다. 장착할 것 보다 약간 작게 구멍낼 것.

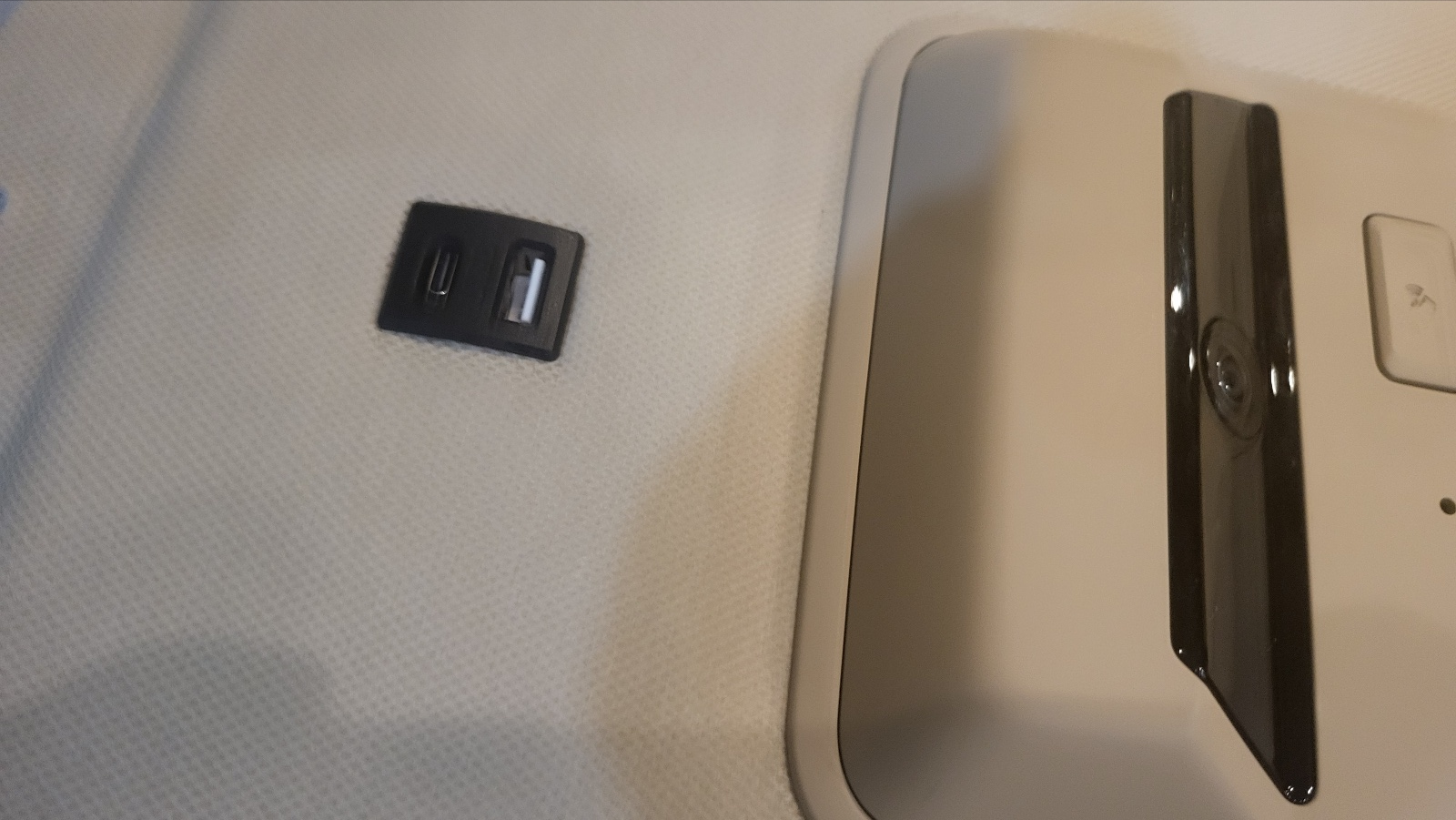

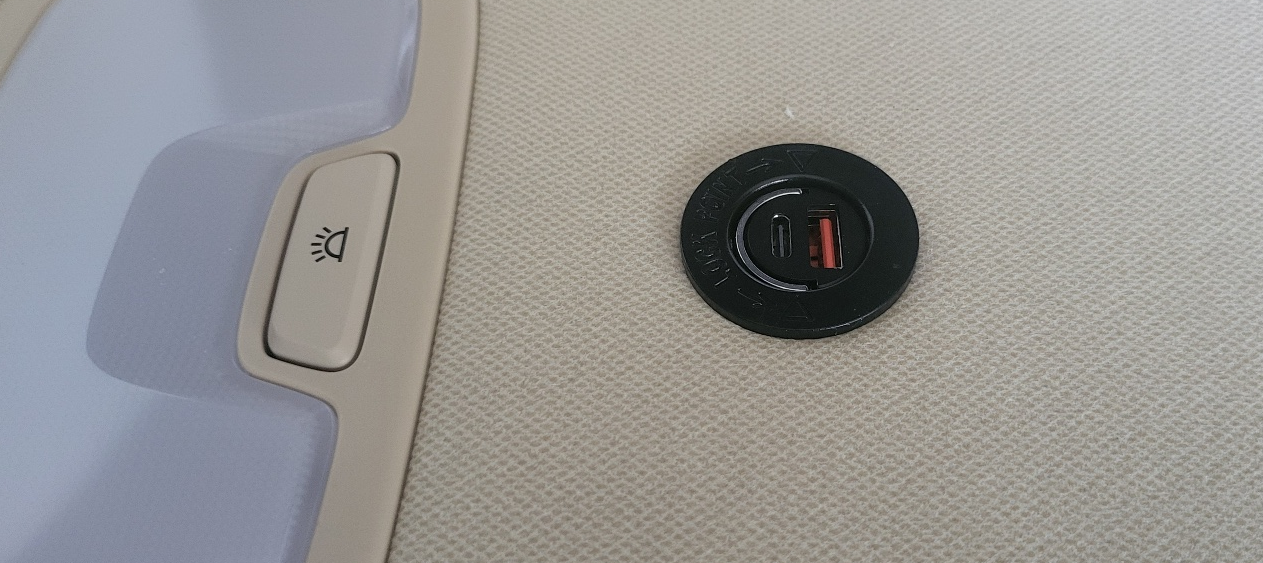

USB

- A , C 타입 모두 지원

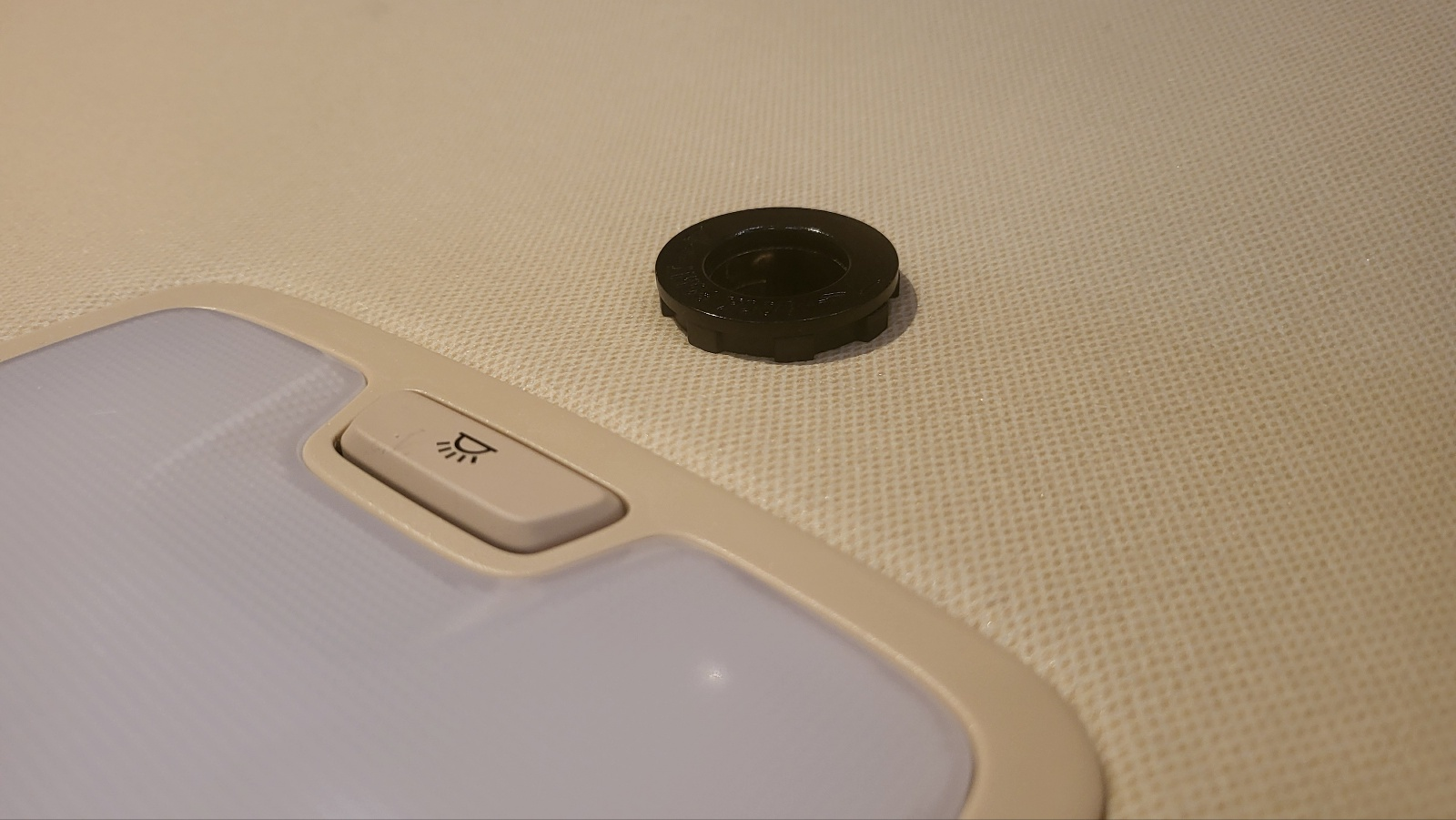

시거소켓





시거 소켓에 완전매립형 USB 충전기(제품7) 장착

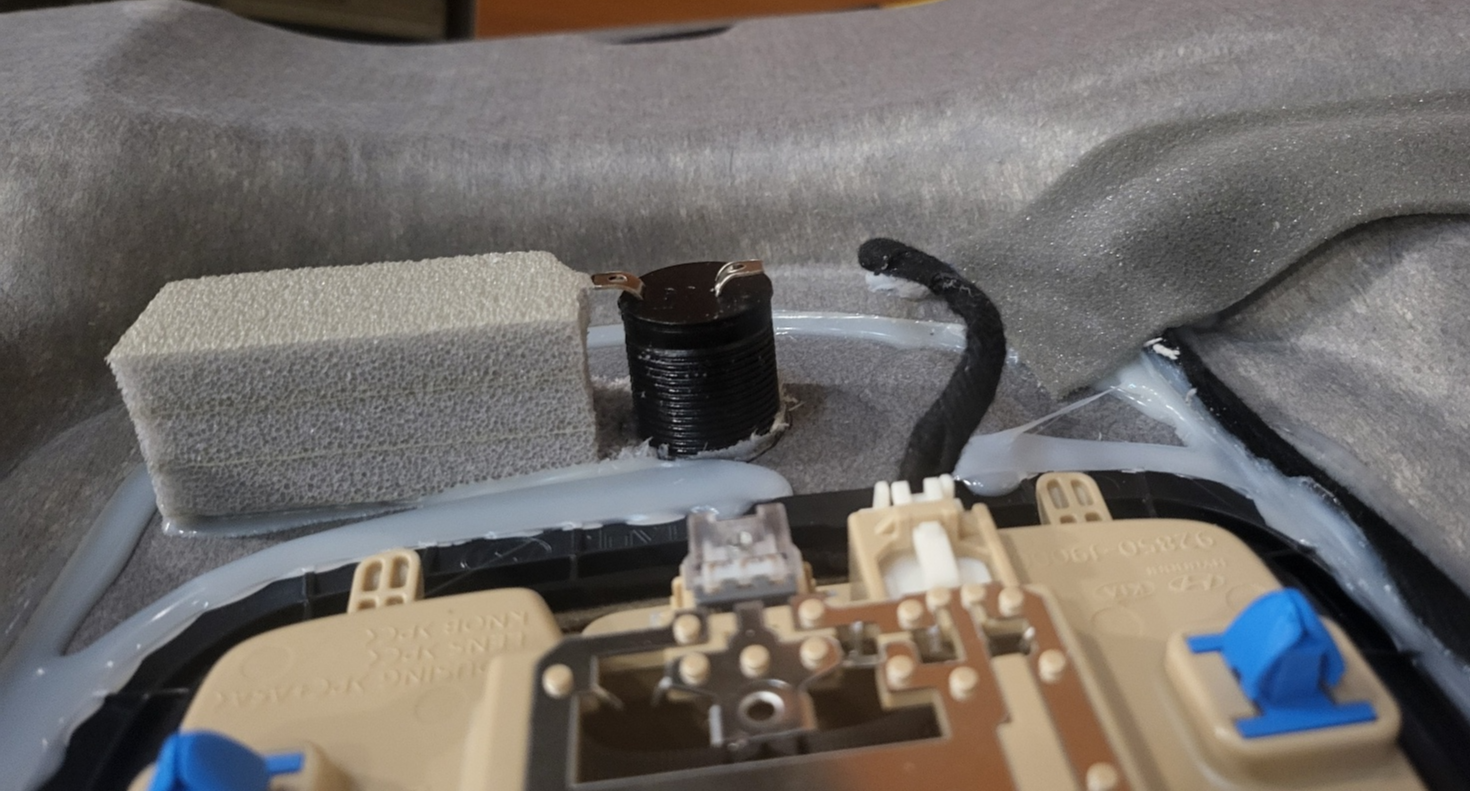

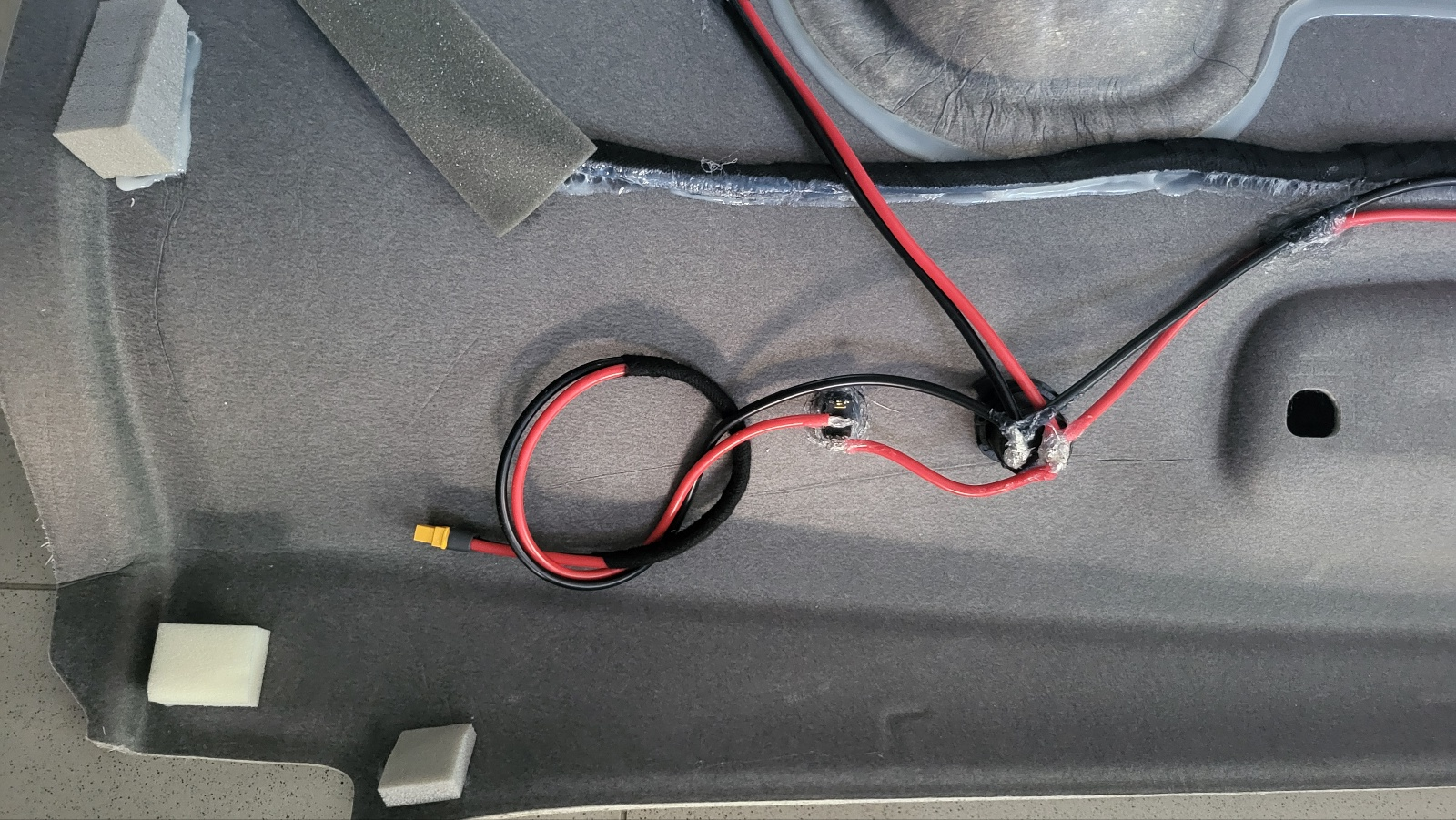

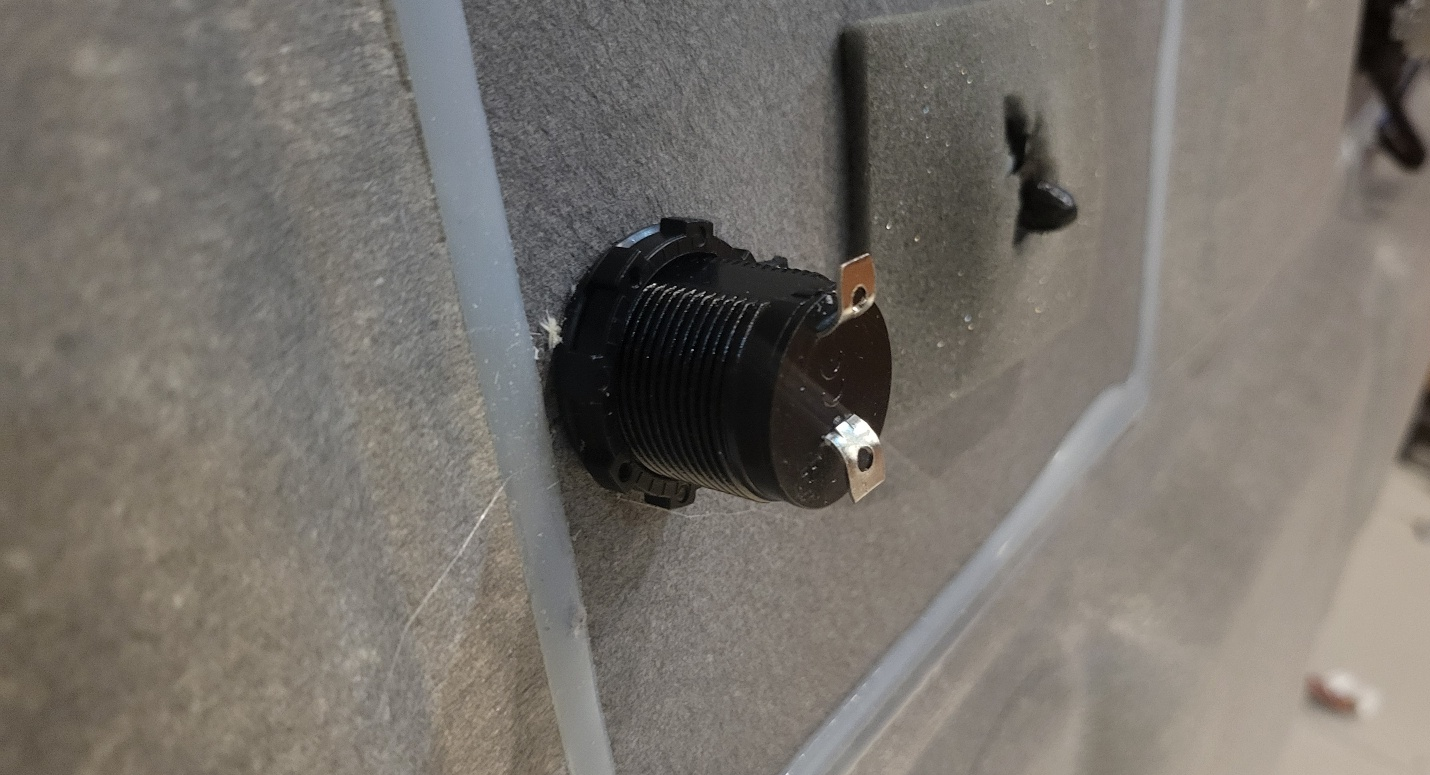

시거소켓 뒷면



ER-3 중앙 시거소켓

- 이 부분은 차량 지붕의 철골이 근접해 있어서 소켓 장착시 돌출 줄이기 위하여 앞부분에 너트 끼움.

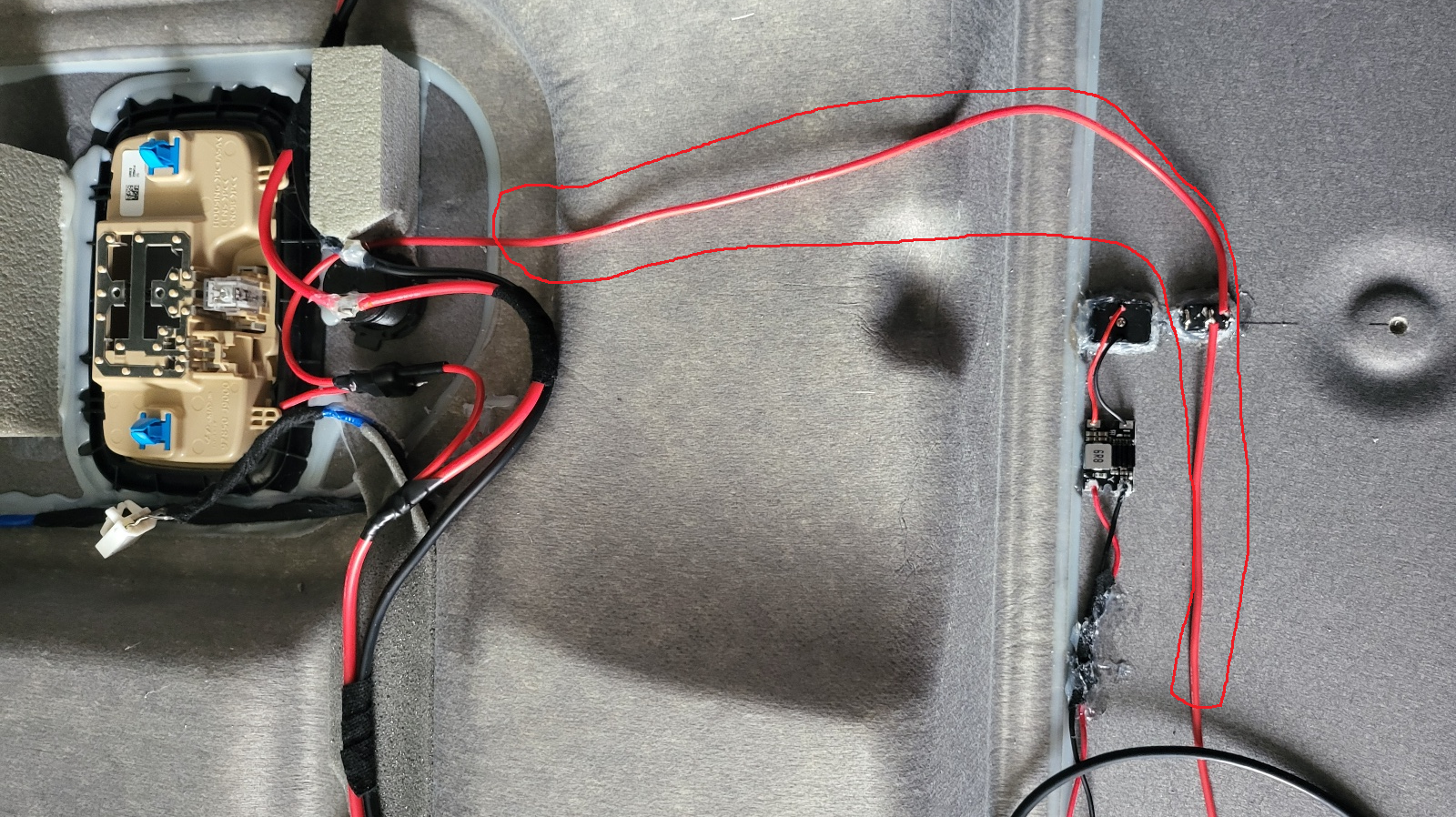

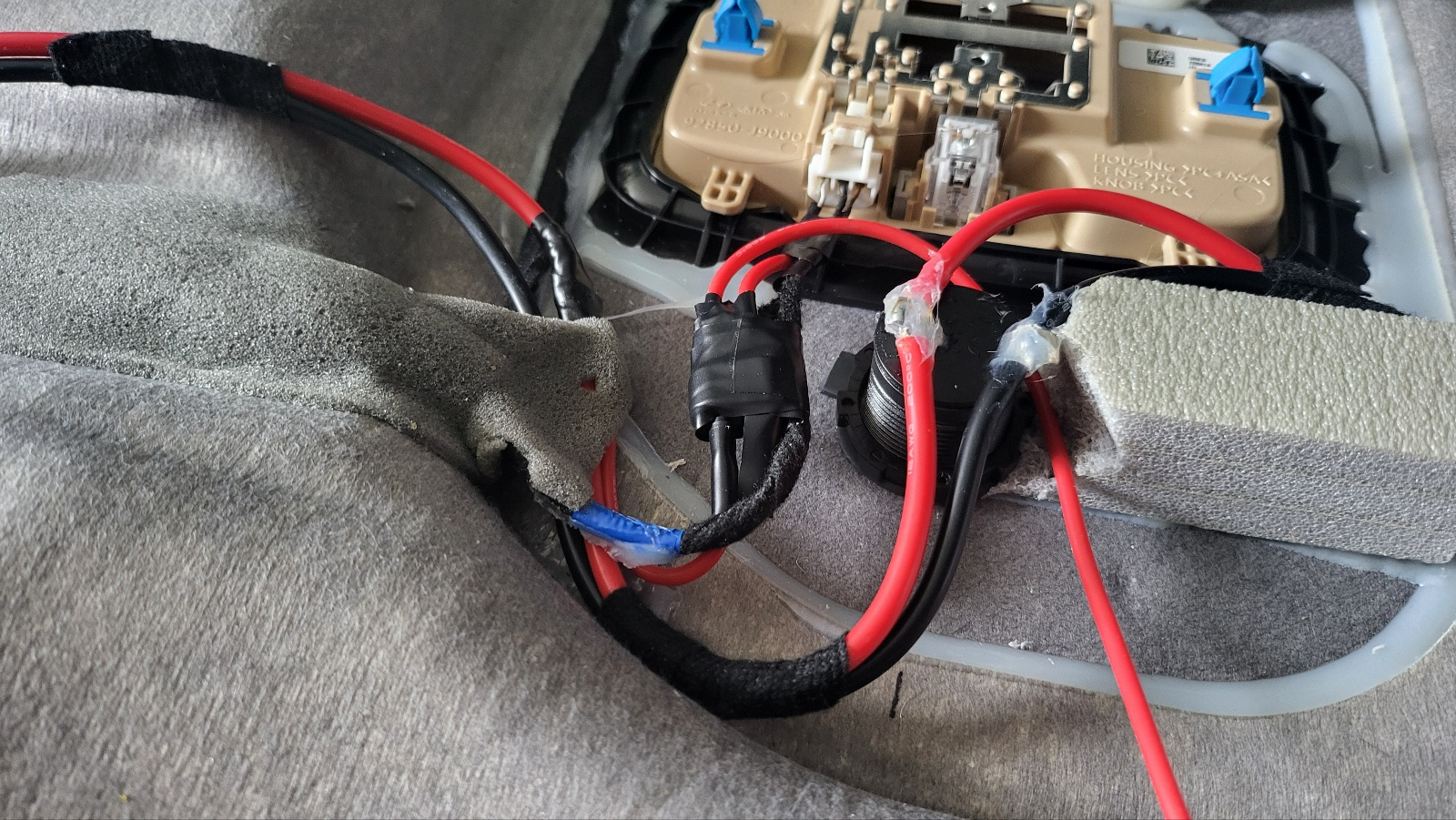

ER-3 중앙 시거소켓 뒷면

- 스폰지 잘라내고 소켓 장착.

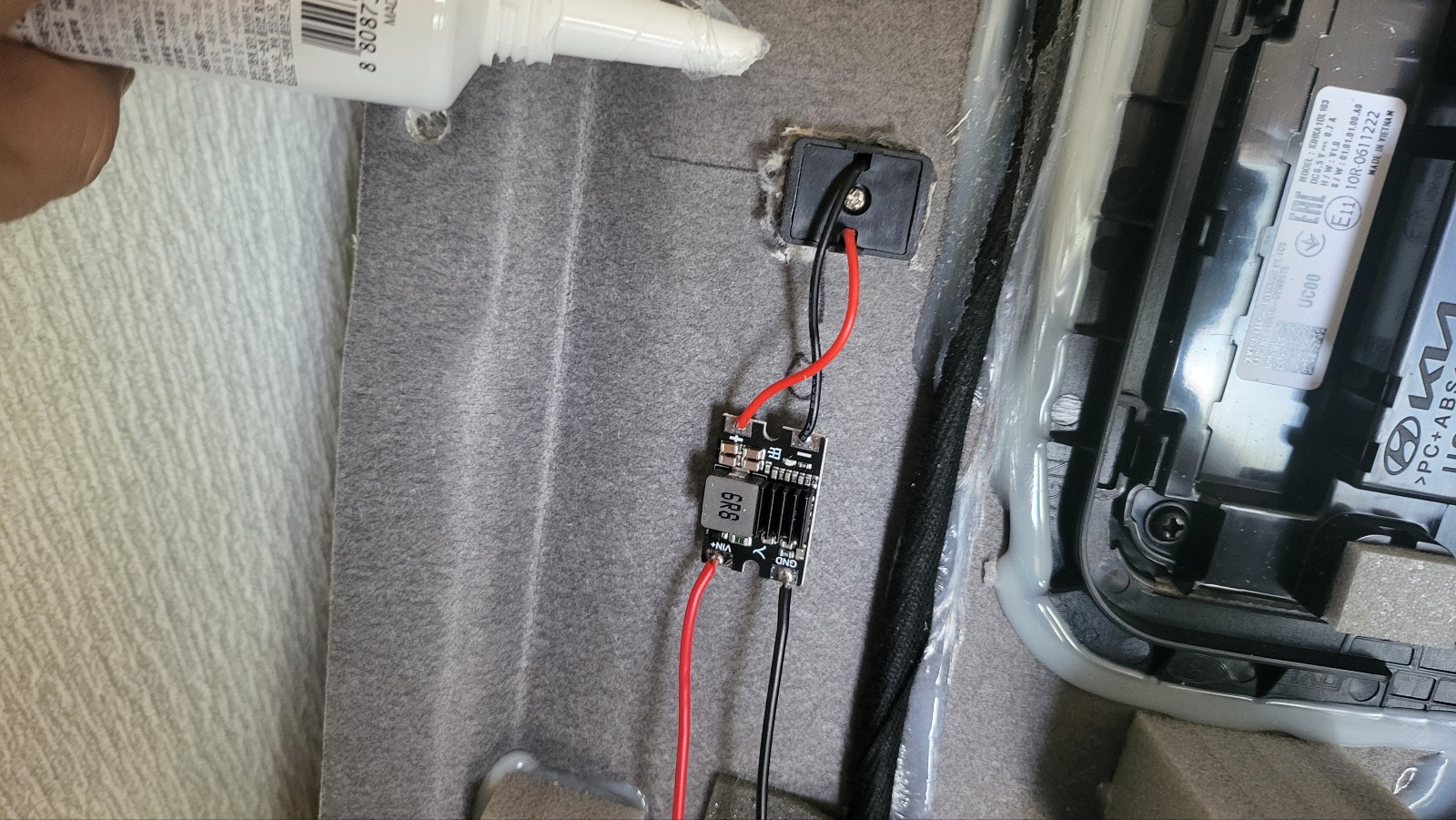

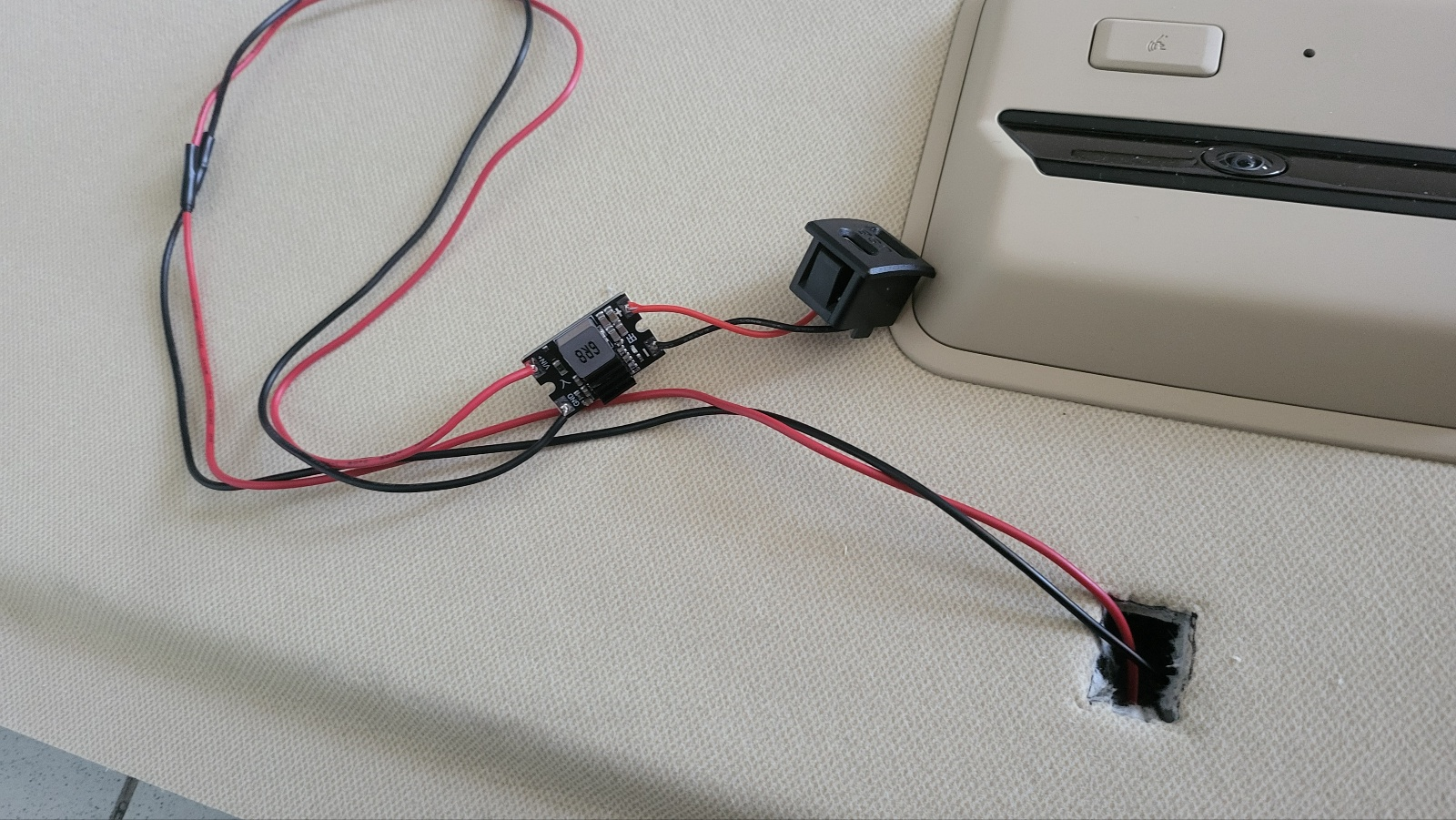

USB 전원 회로 모듈

- 12V 입력받아 5V 출력하는 스텝다운 모듈 (제품 7) 출력에  USB 소켓(제품7)  연결



USB 뒷면,

- USB 소켓과 회로보드 모두 실리콘으로 고정 했는데,  경화 시간 빠른 글루건으로 고정 하는게 더 좋을듯 함

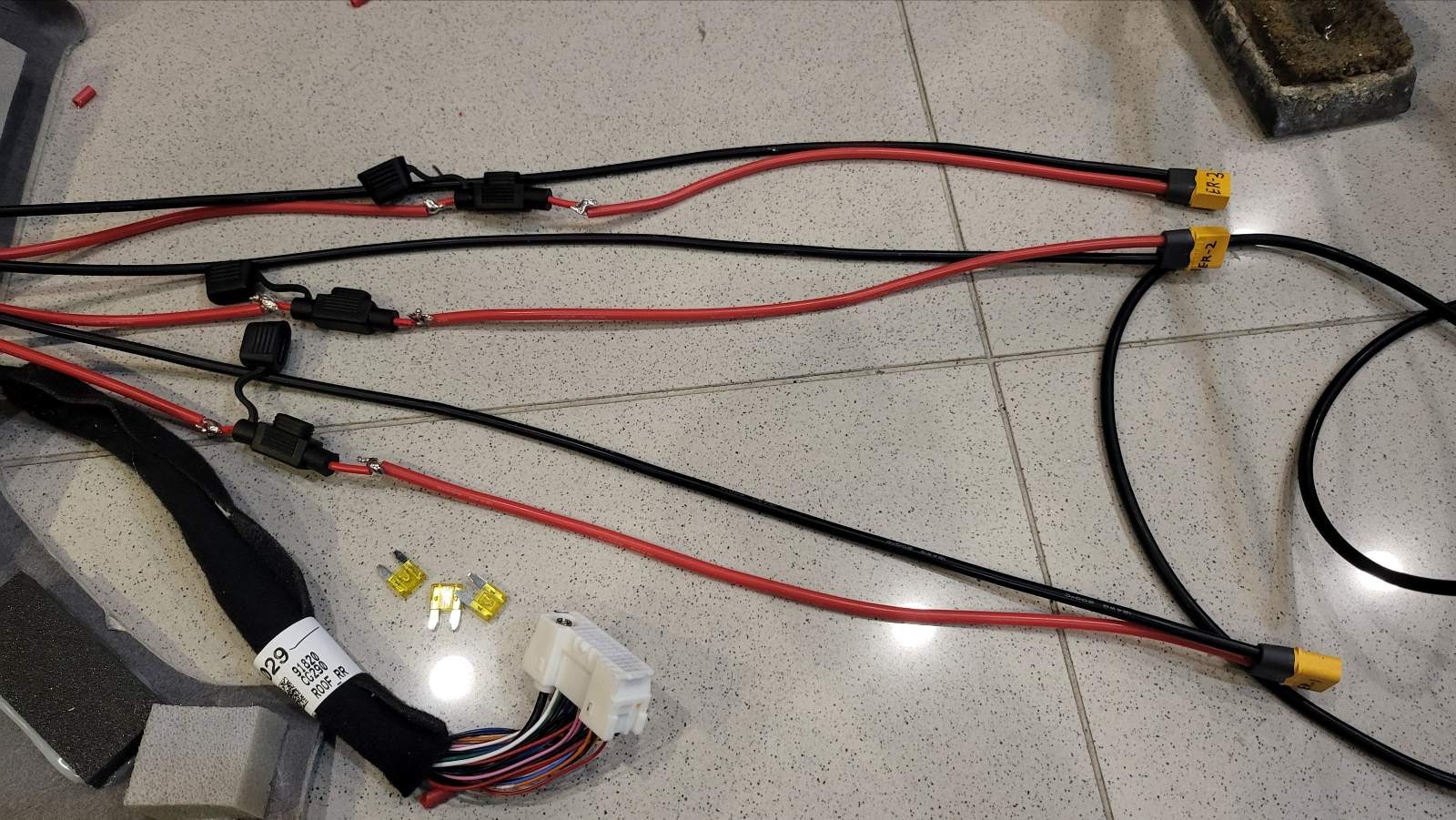

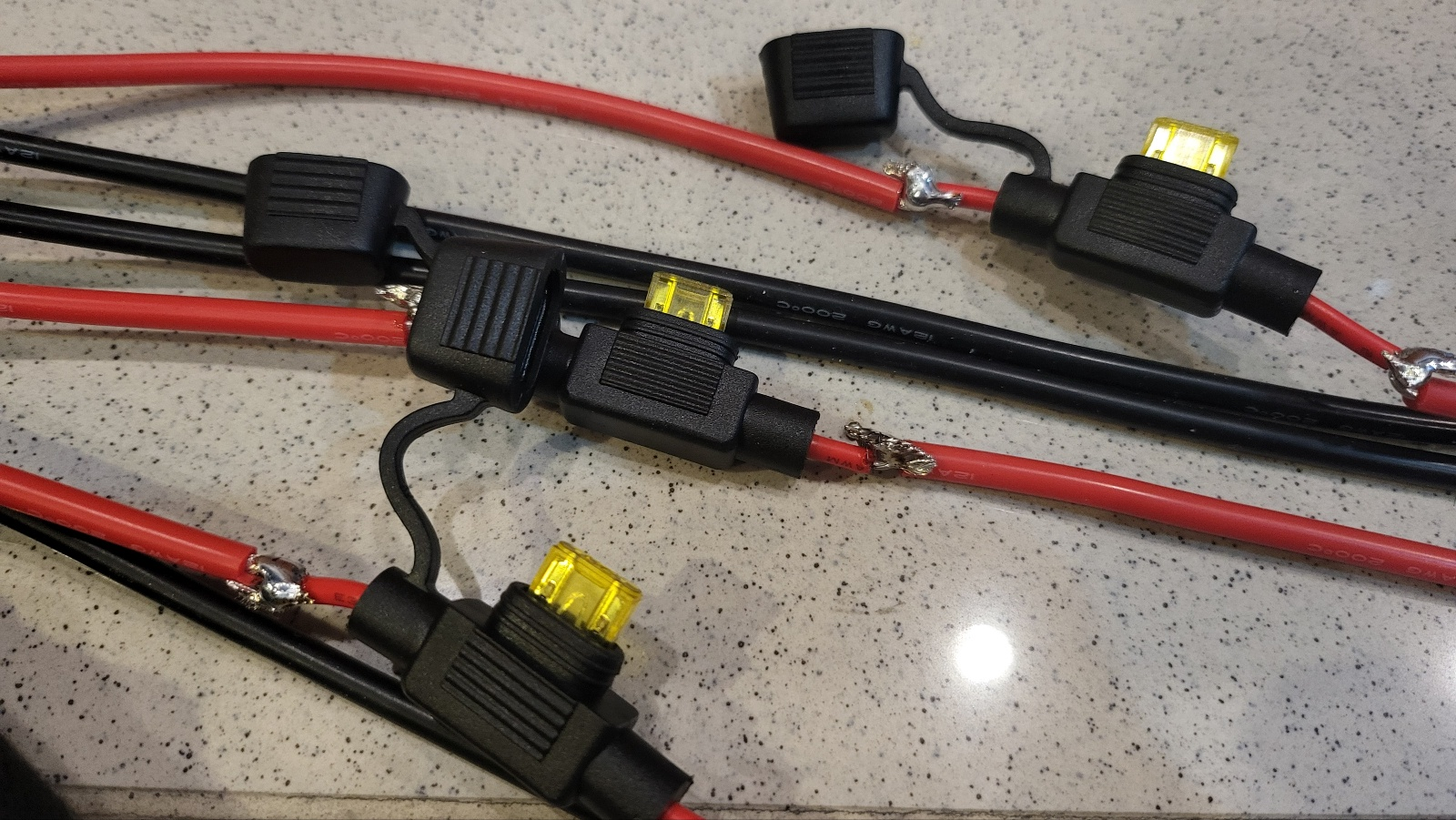

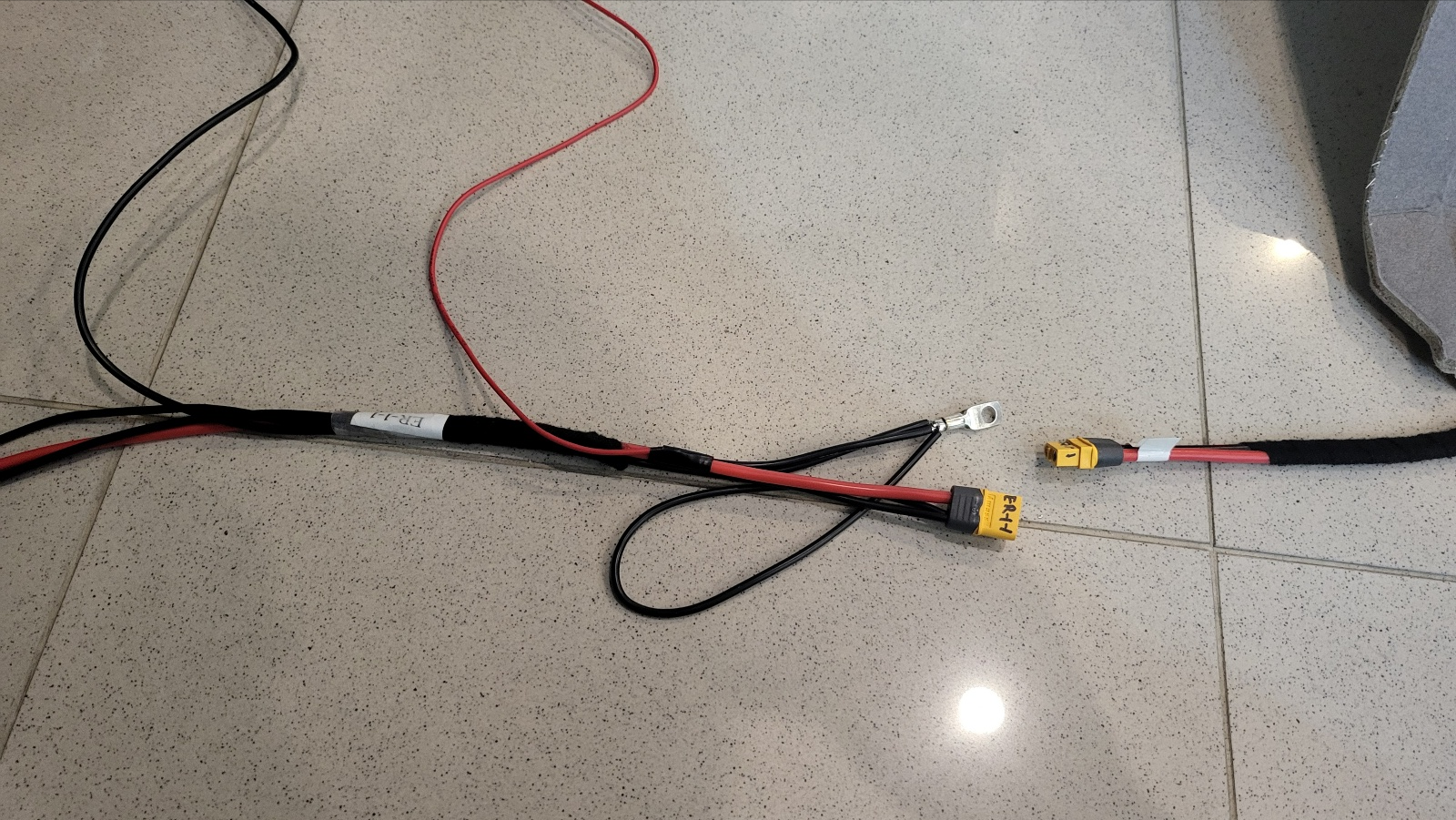

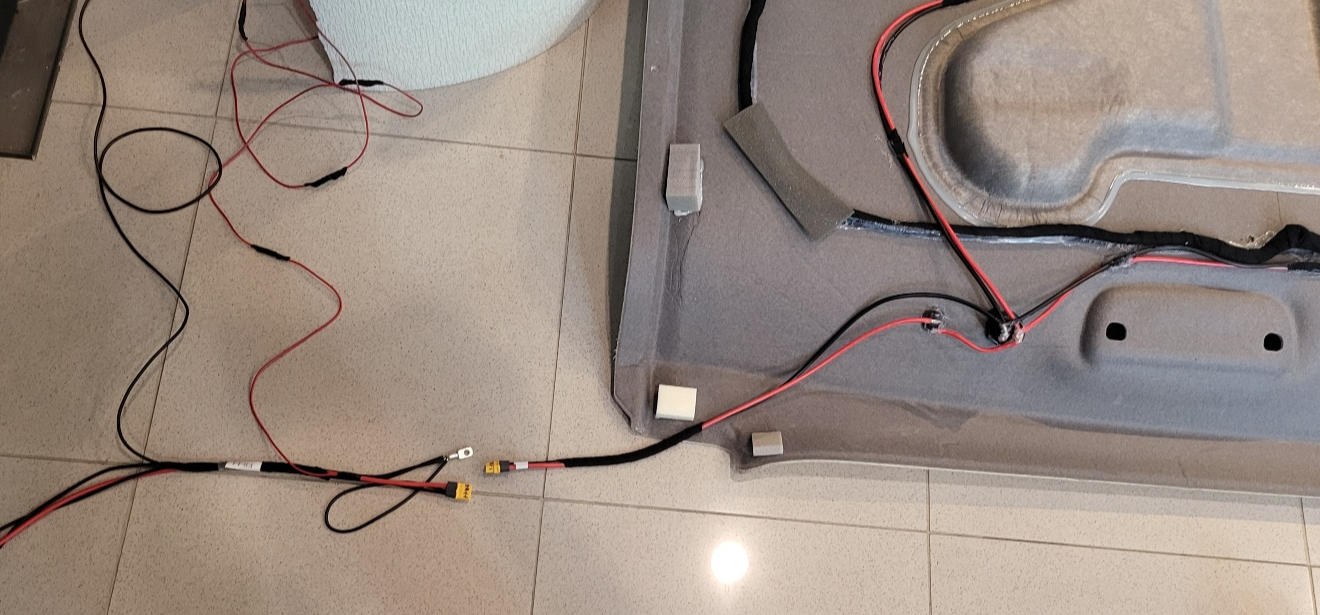

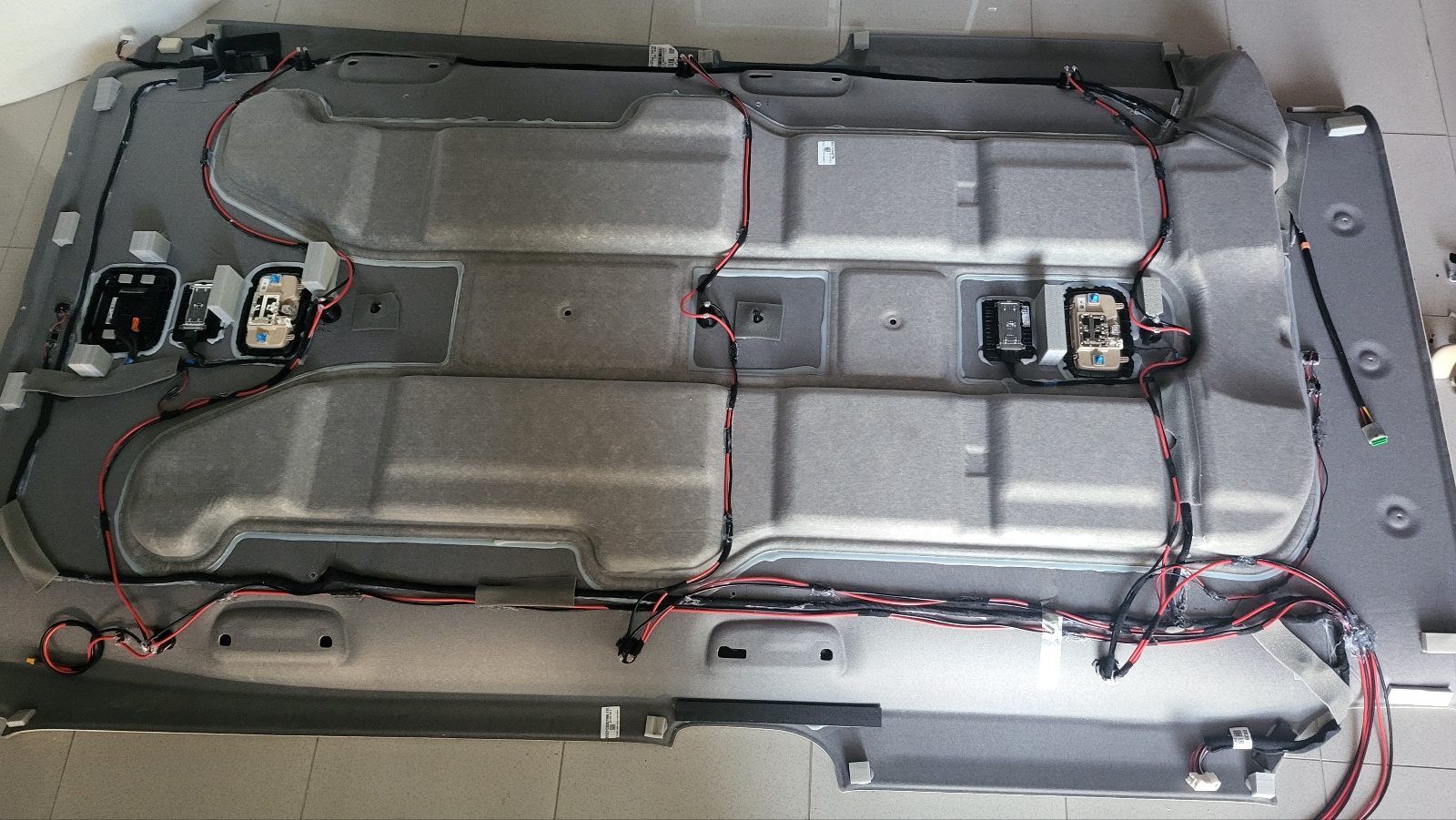

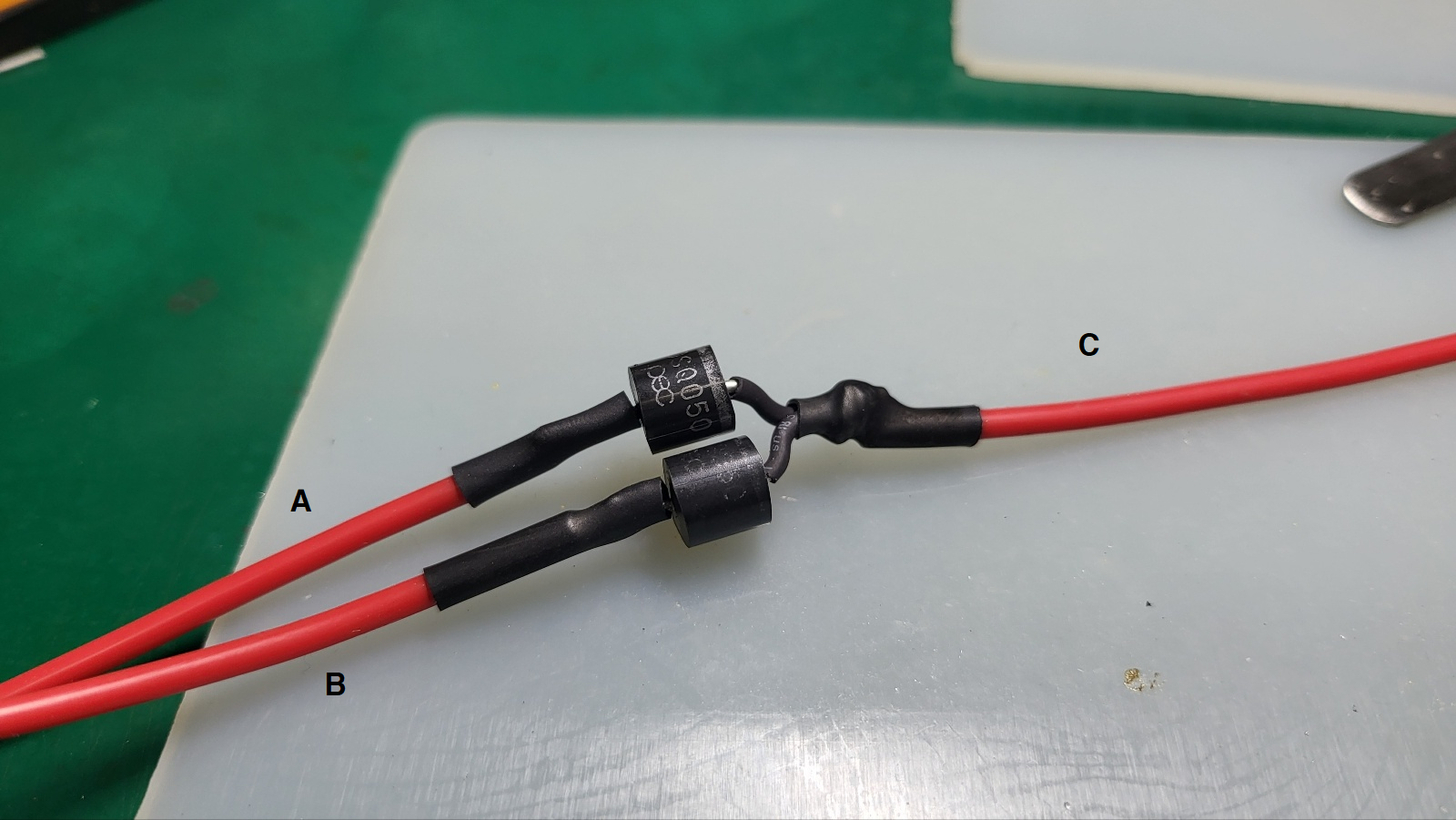

배선



사용된 전선 : 실리콘 피복 12AWG



위 사진의 우하단

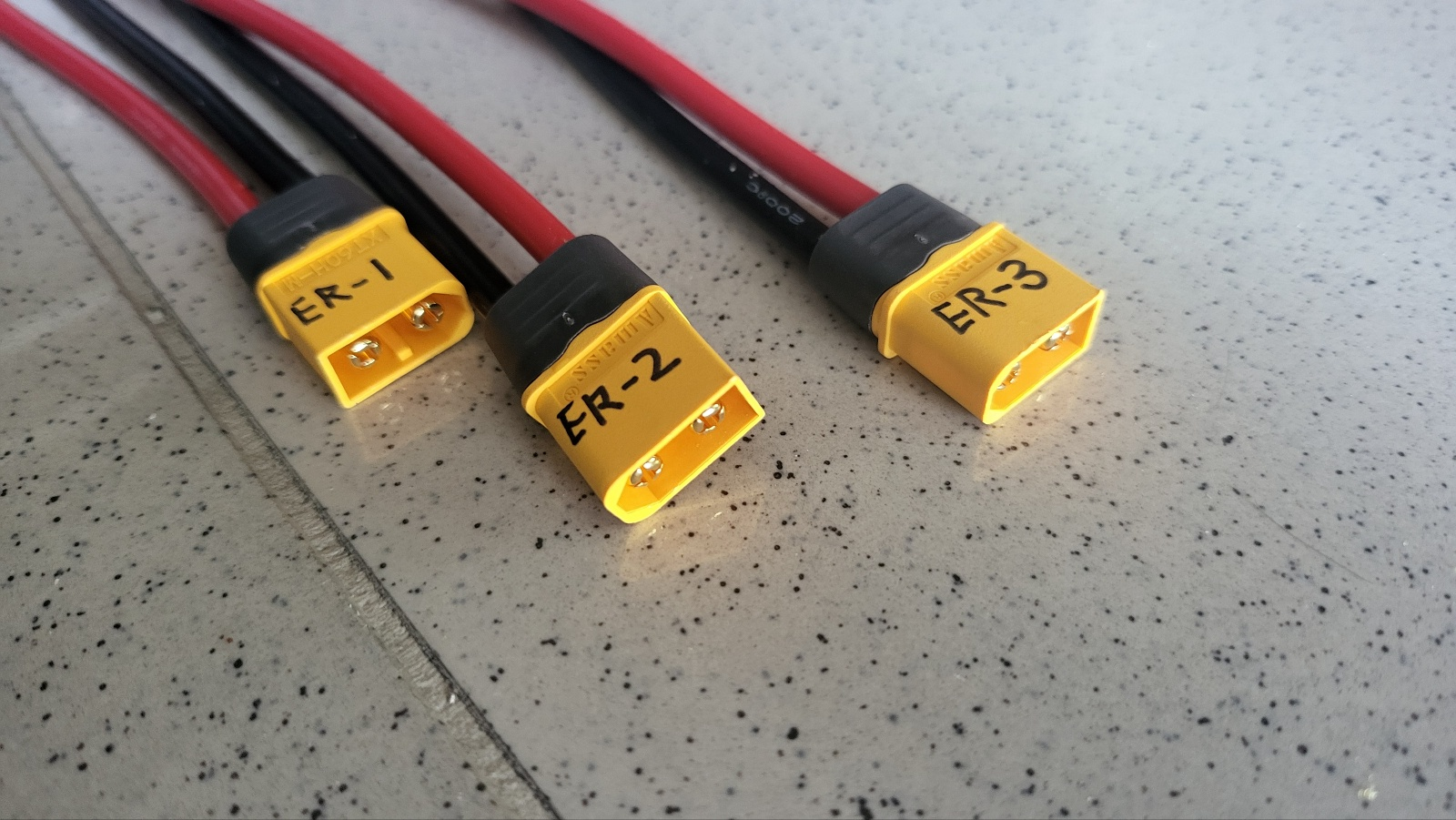

- XT60 커넥터 수컷.

- 커넥터 에 해당 영역 표시.  ER-1 : 앞쪽, ER-2 : 중간, ER-3 뒤쪽

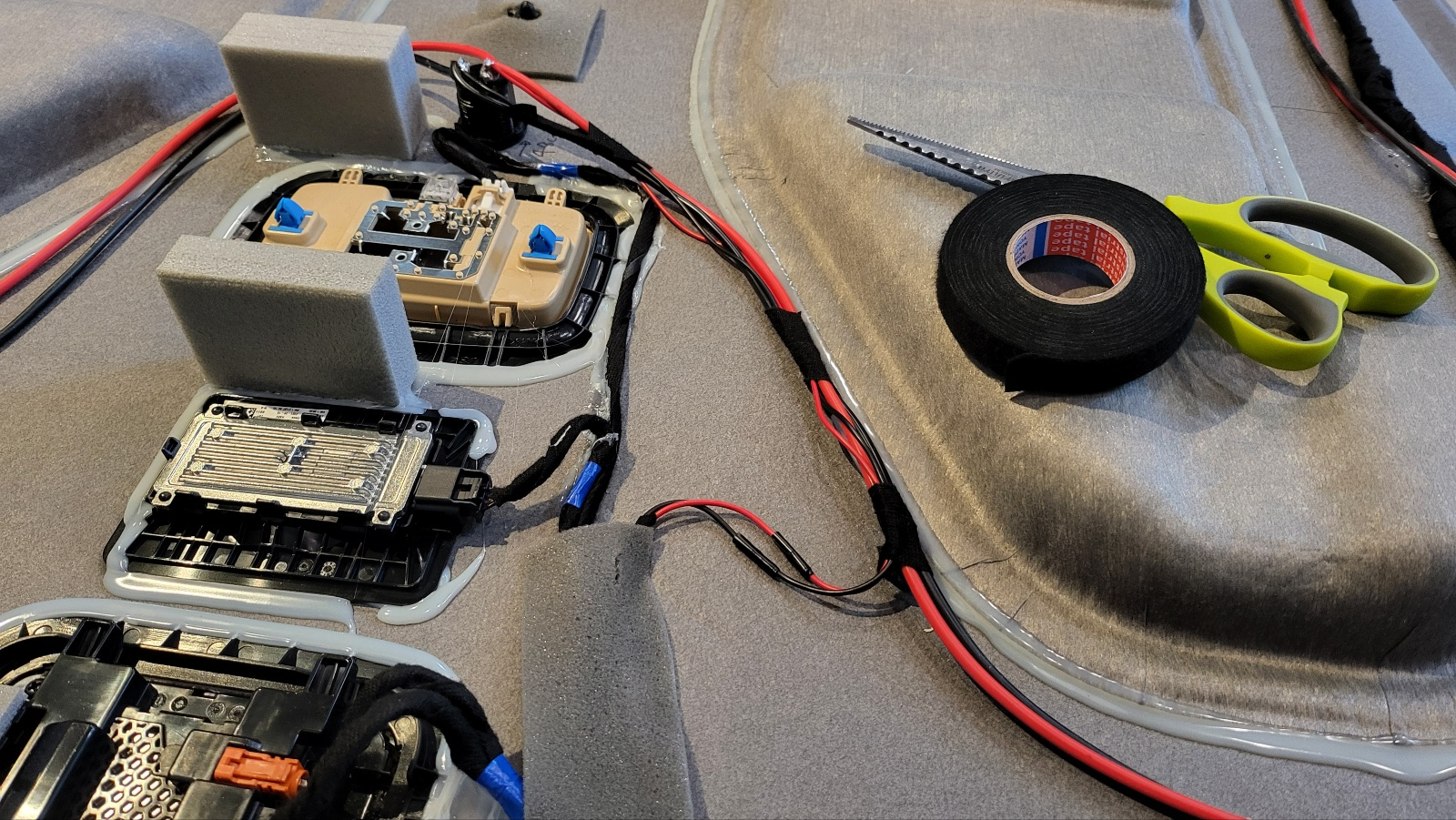

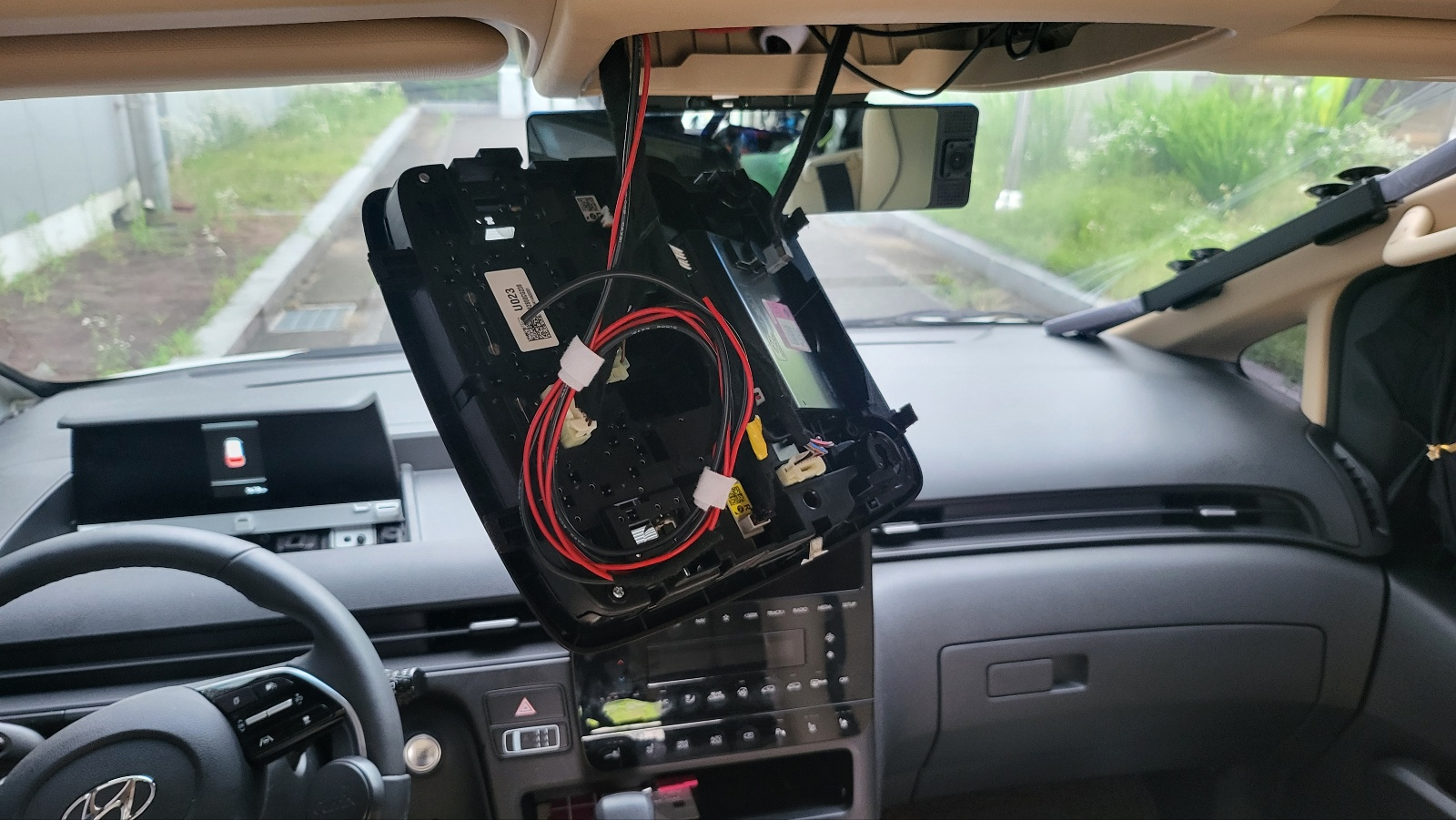

전선 에는 부분 부분 부직포 테이프  로 감아주고,

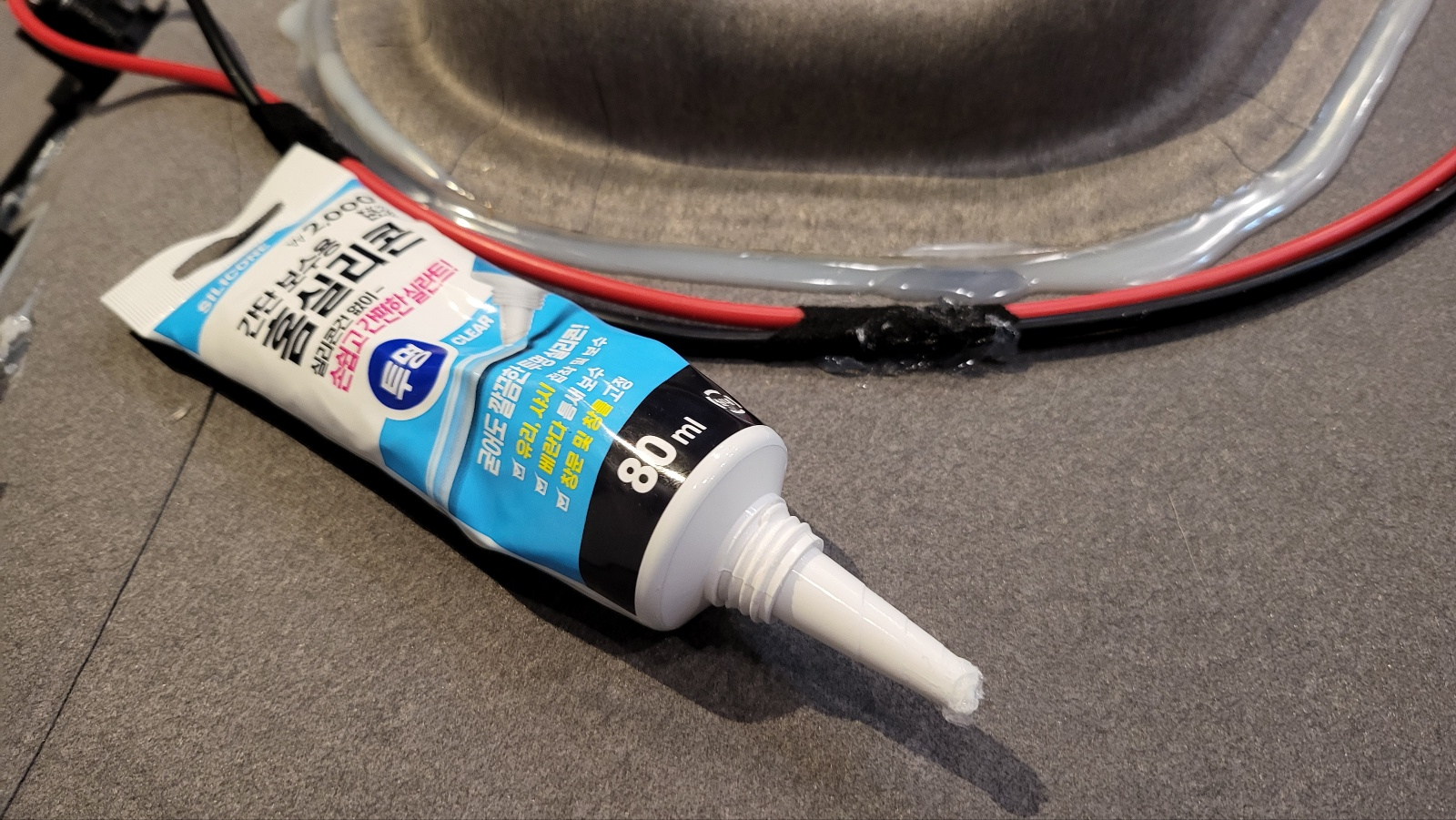

실리콘으로 트림에 부착.

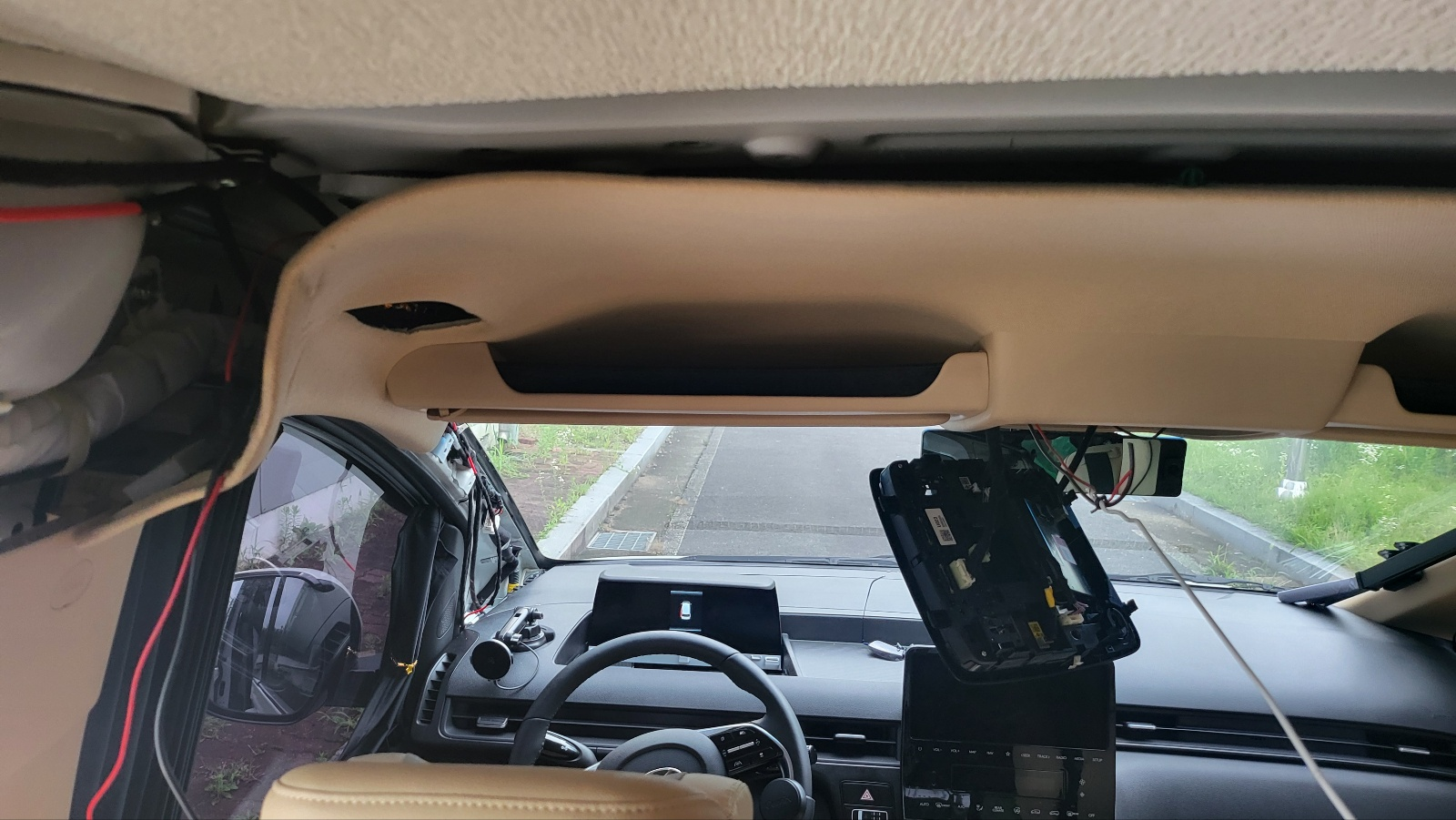

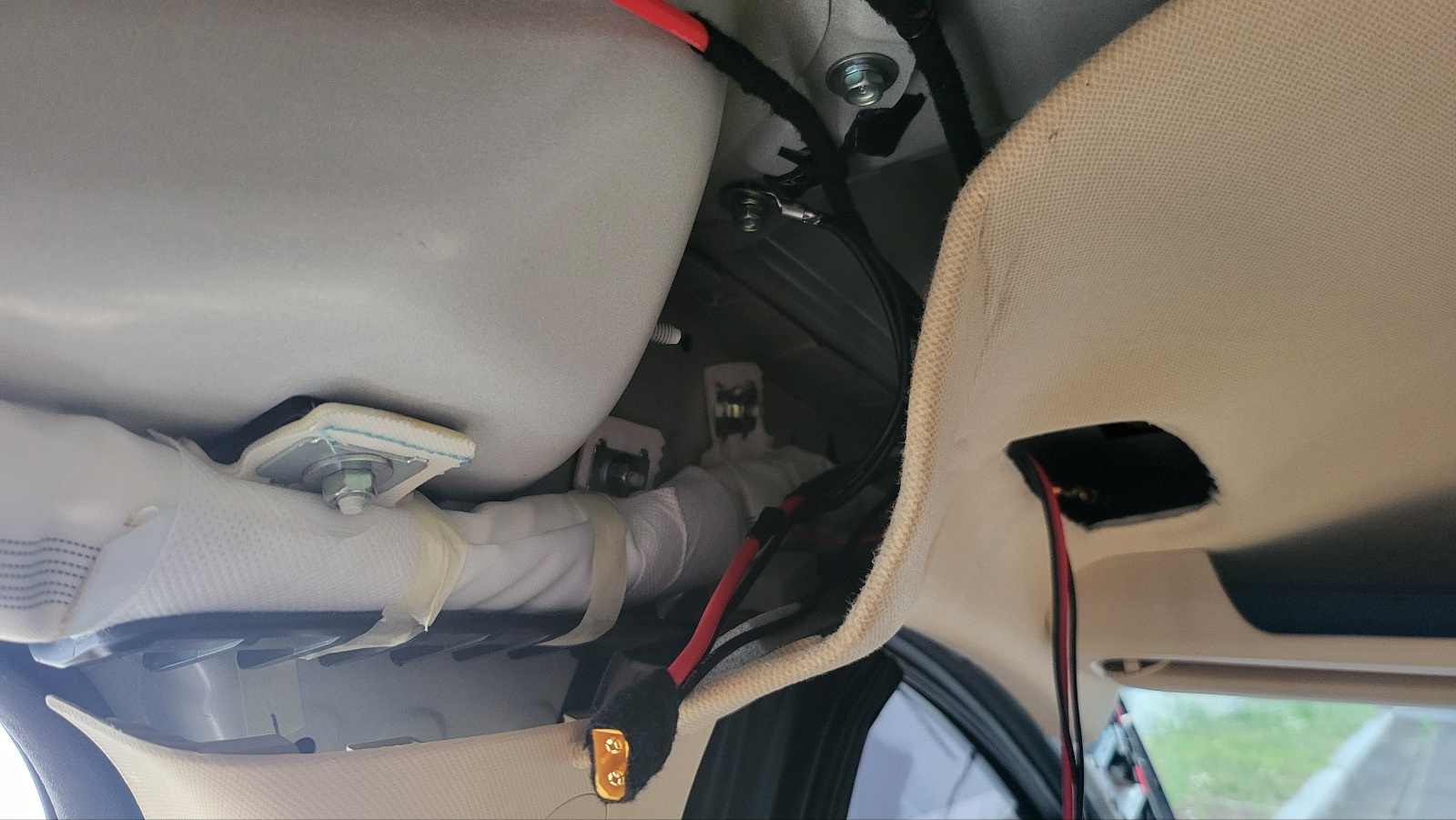

운전석 뒤 부분 천장

- ER-1 에 스위치( https://igotit.tistory.com/5630  의 제품 1 녹색LED) 연결하여 확장 전원 공급 가능하게 해둠.스위치의 LED 켜지게 하는 접지 연결은 안함.

- 끝단 커넥터 :  XT60  암컷.









전원 공급 온 오프 스위치 달기

DIY . 스타리아 . 파워 뱅크 출력 12V 활용 영역별 스위치







연관



천장 트림 탈거 방법

스타리아 . 탈거 . 루프 트림







스타리아 투어러 9인승. LPi 3.5









---

첫 등록 : 2024.06.07

최종 수정 : 2024.06.16

단축 주소 : https://igotit.tistory.com/5642

---
