DIY . 스타리아 . 파워 뱅크 출력 12V 활용 영역별 스위치





개요

- 차량 내 구비된 파워뱅크에서의 출력전원 (12V ~ 14V) 를 차량 내부에 매립된 활용 영역별로  온, 오프 스위치 만들기.



- 차량내 매립된 12V 활용 영역

- - 천장 시거소켓 , USB 포트  ER-1, ER-2, ER-3

- - 테일게이트 : ET-1







스위치 선정

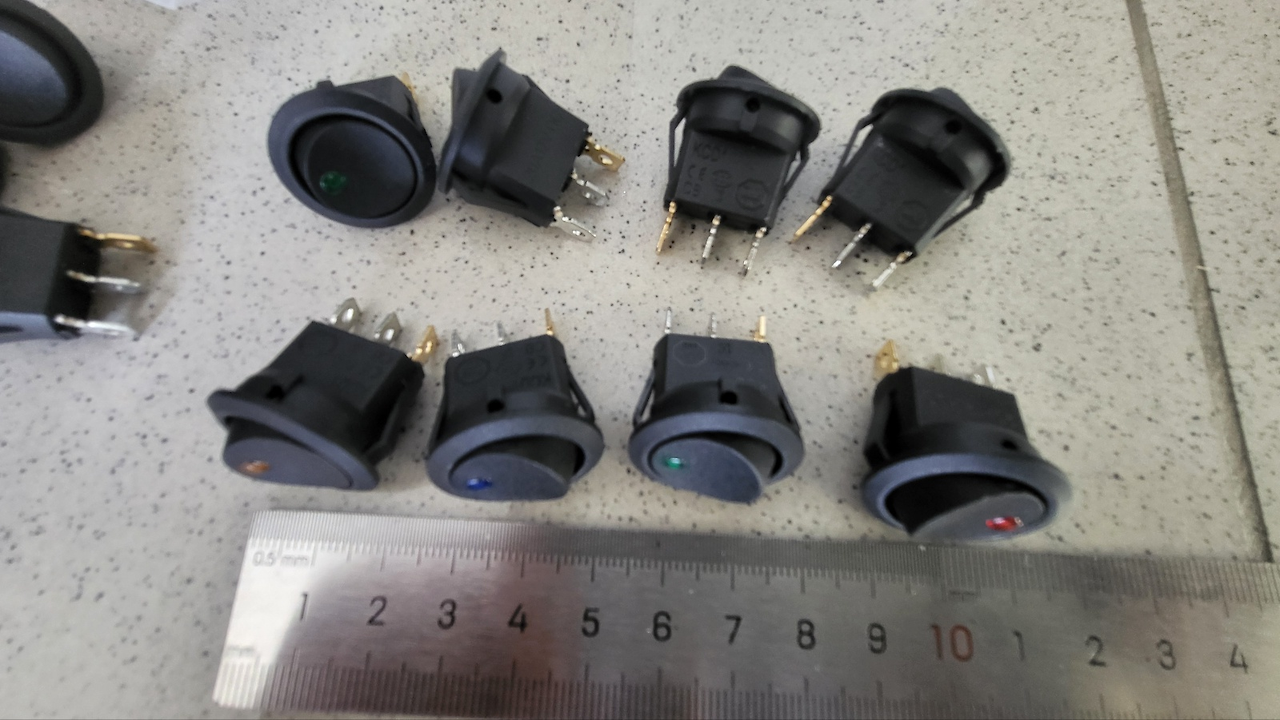

- 스위치 중에서 제품 1 (최대 전류 20A ) 주황색 LED 스위치 활용





스위치 장착 위치

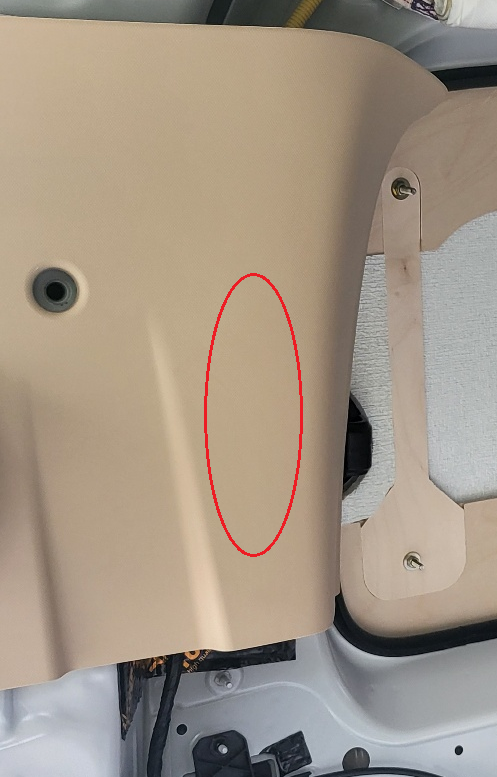

- 테일 게이트 필라 트림 왼쪽  . 아래 붉은 원형 부분

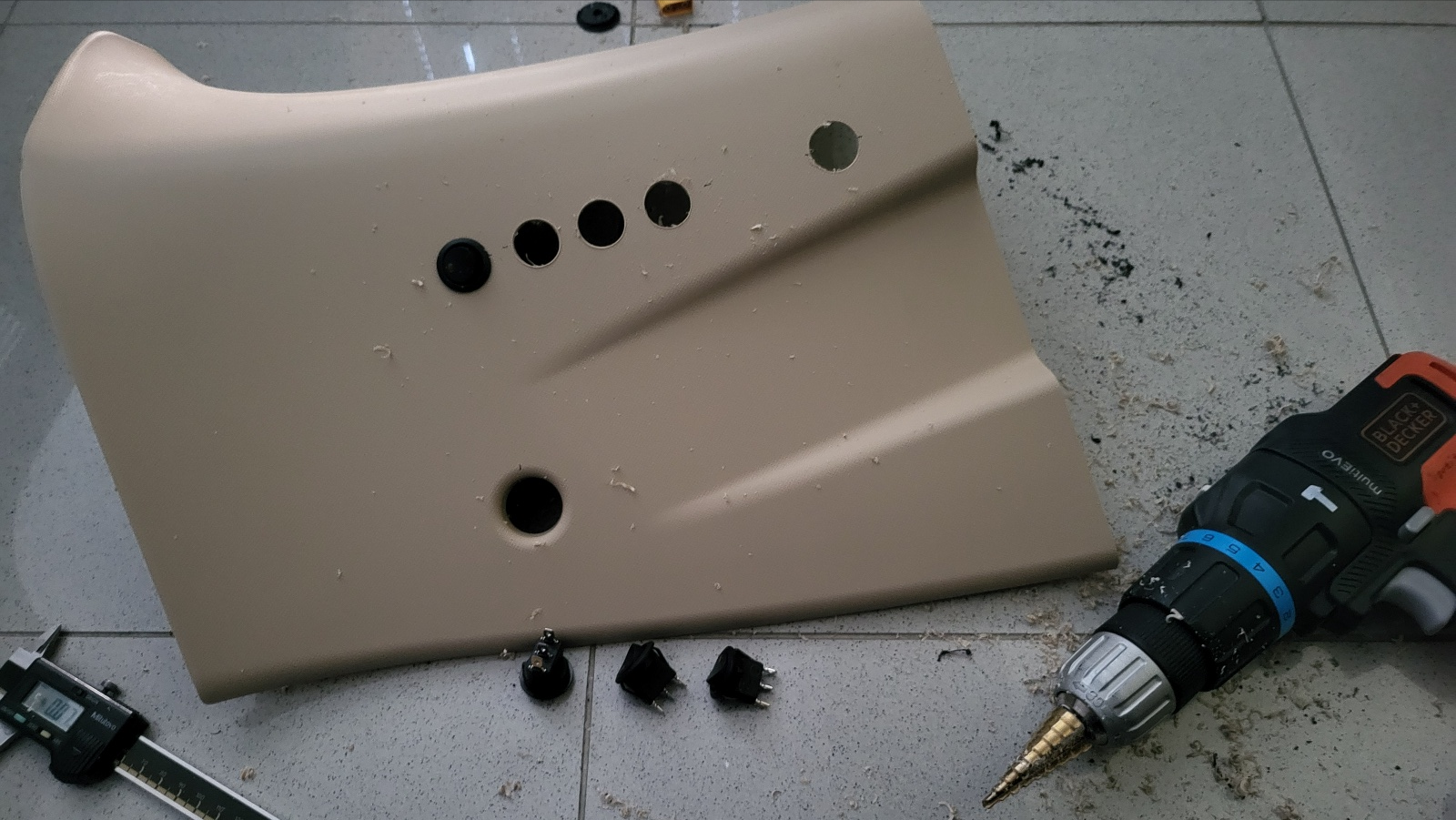

구멍가공

- 스위치 지름에 맞게 홀가공

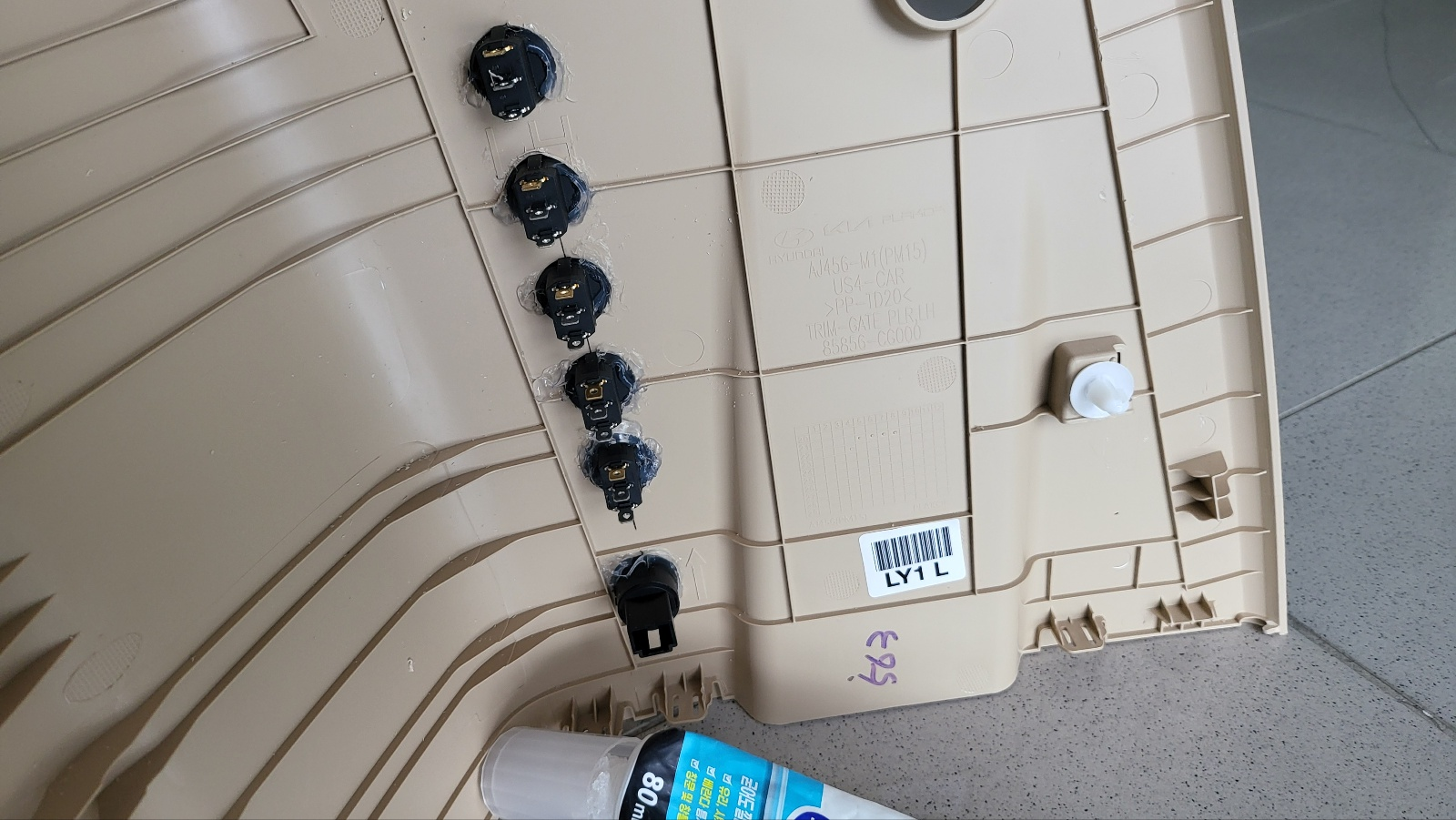

뒤면에서 스위치 흔들리지 않도록 실리콘으로 고정.

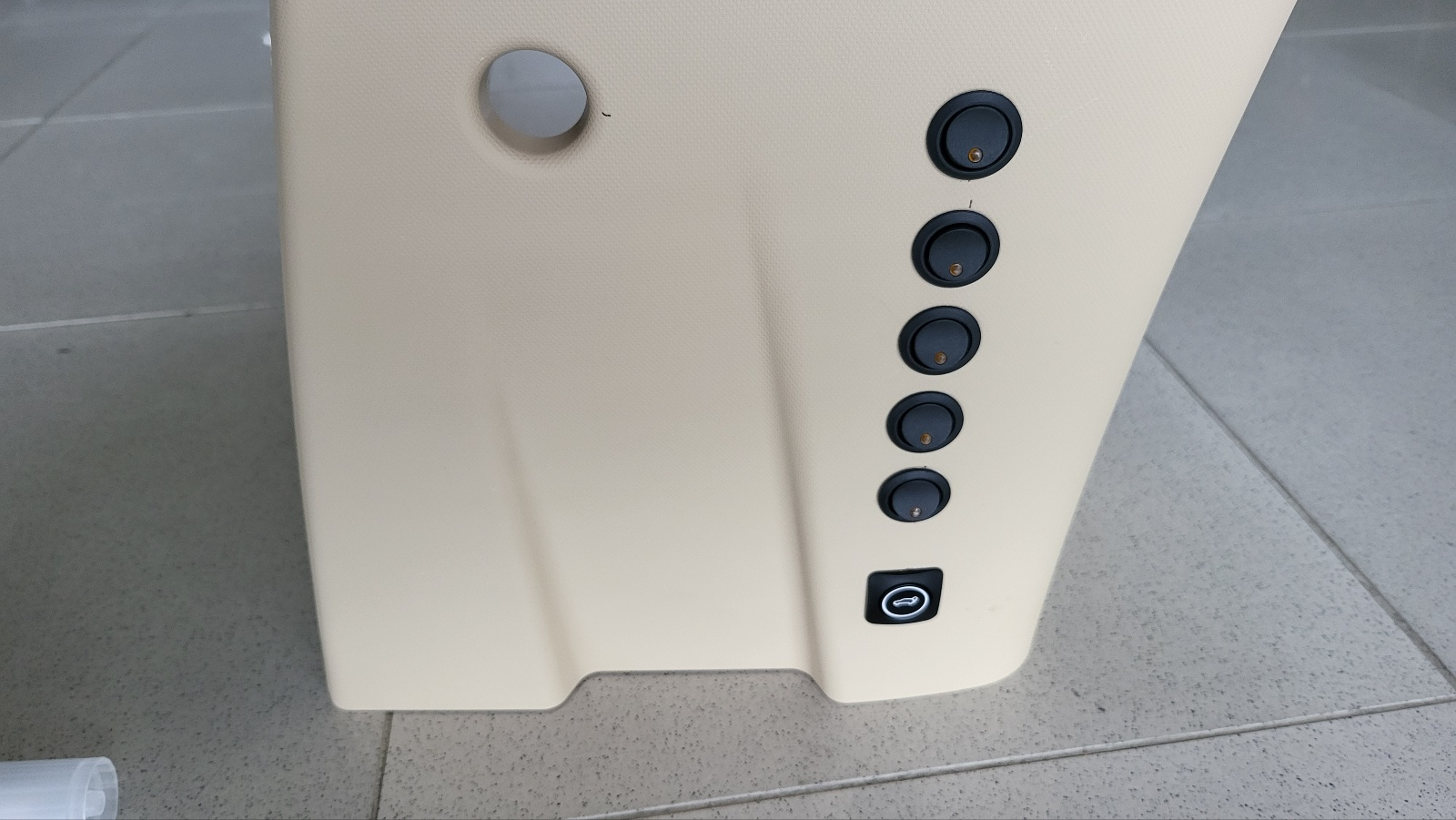

스위치 총 5개 장착.

- 위에서 부터 순서대로 ER-1 ER-2, ER-3, ET-1 전원 온오프 담당.

- ER-1, ER-2, ER-3 : 천장 트림에 매립해둔 시거잭 , USB 포트  들에 전원 공급하는것.

- ET-1 : 테일 게이트 측으로 전원 공급하는 것.

- 마지막 1개는 여분 .



- 참고 : 위 사진의 가장 아래 사각형 스위치는  트렁크 내부에서 테일게이트 열고 닫는 스위치.

상세보기 : https://igotit.tistory.com/5509

DIY . 스타리아 . 트렁크 스위치







배선

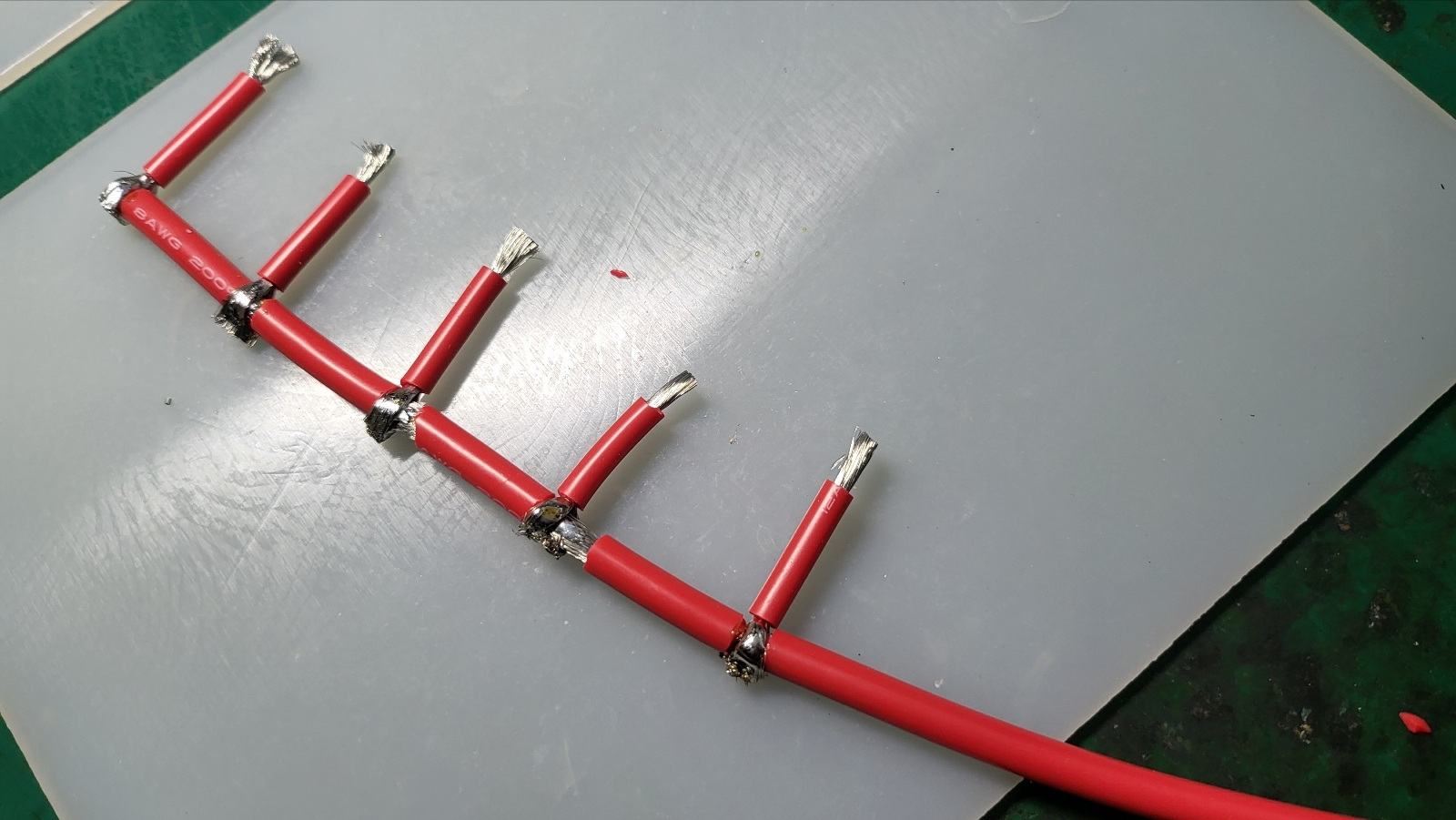

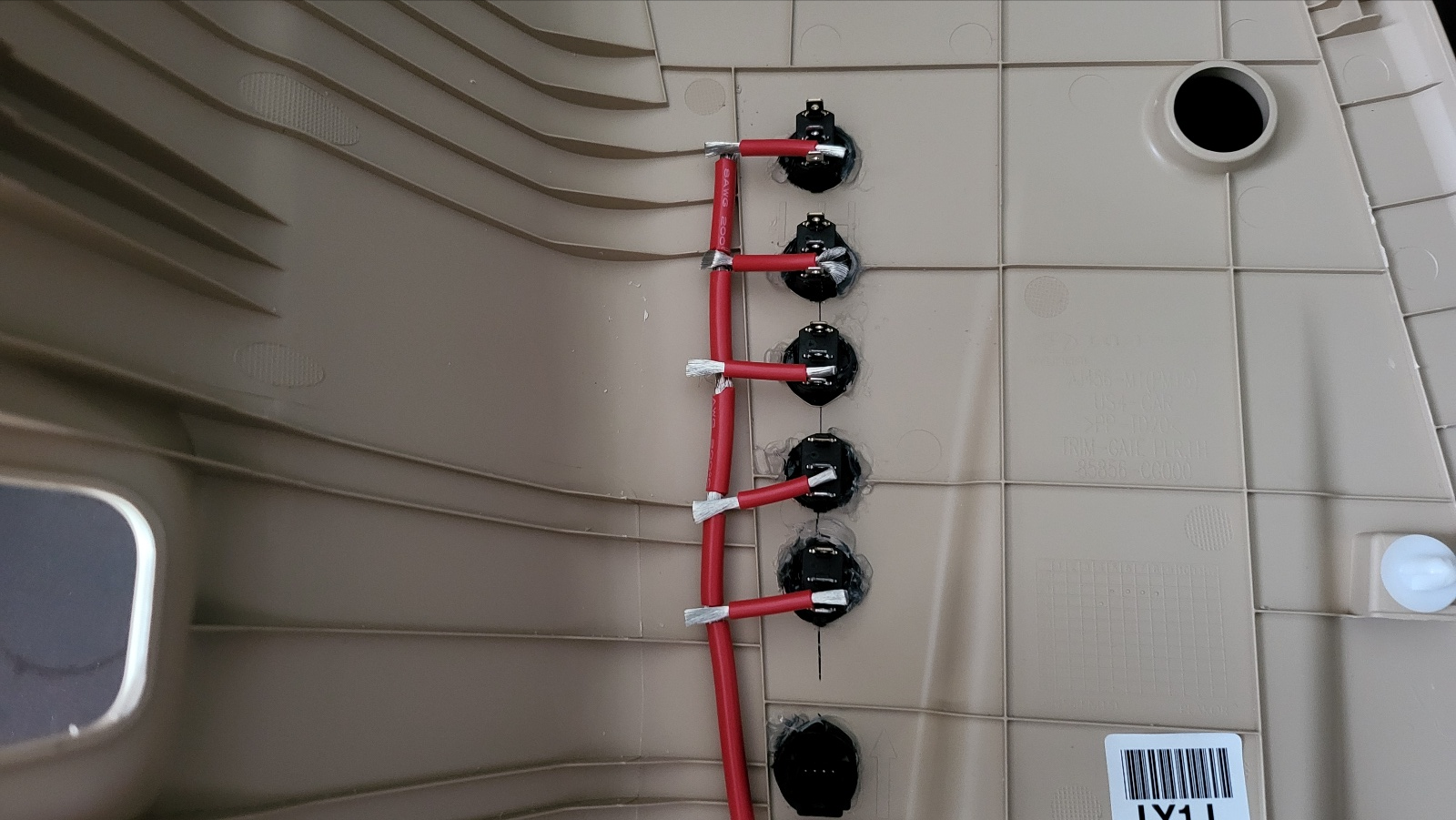

+ 공통 . 실리콘 피복 전선  8 AWG



각각의 스위치로 연결하는 전선 . 실리콘 피복 전선 12AWG 빨간색

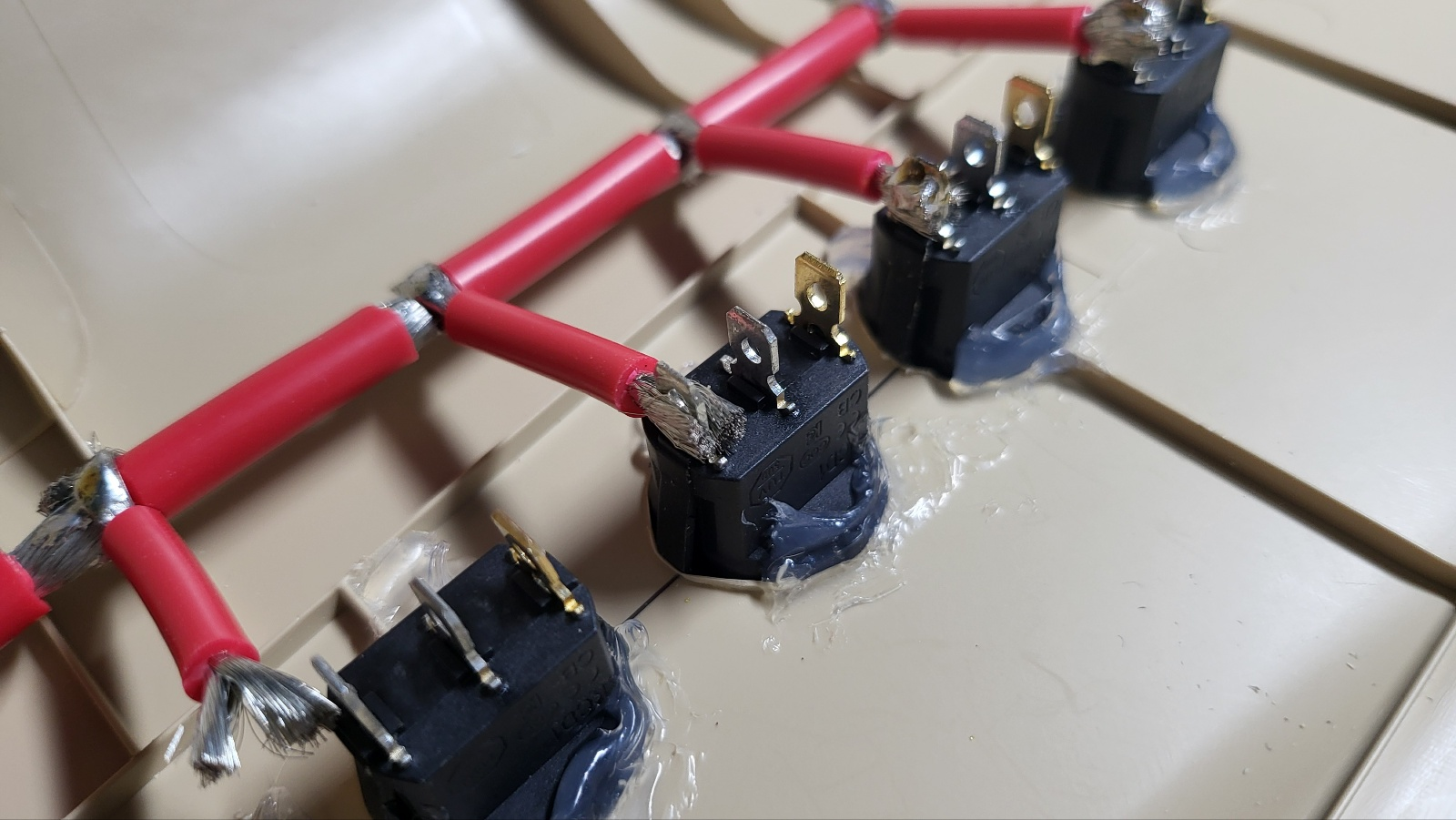

전선 부터 먼저 땜하고,





스위치의 단자 핀번호 3에 땜.





+ 측 연결 완료.

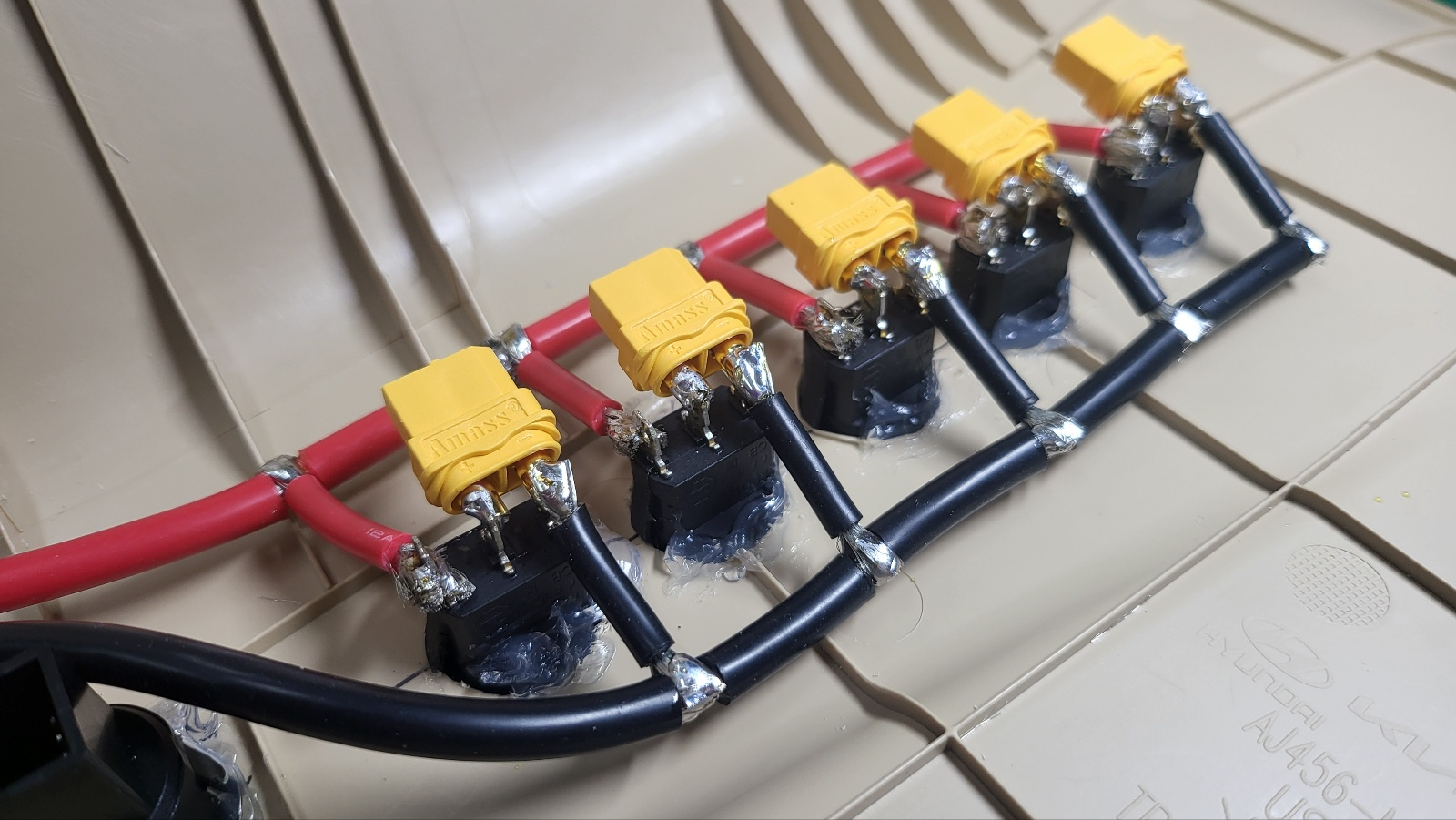

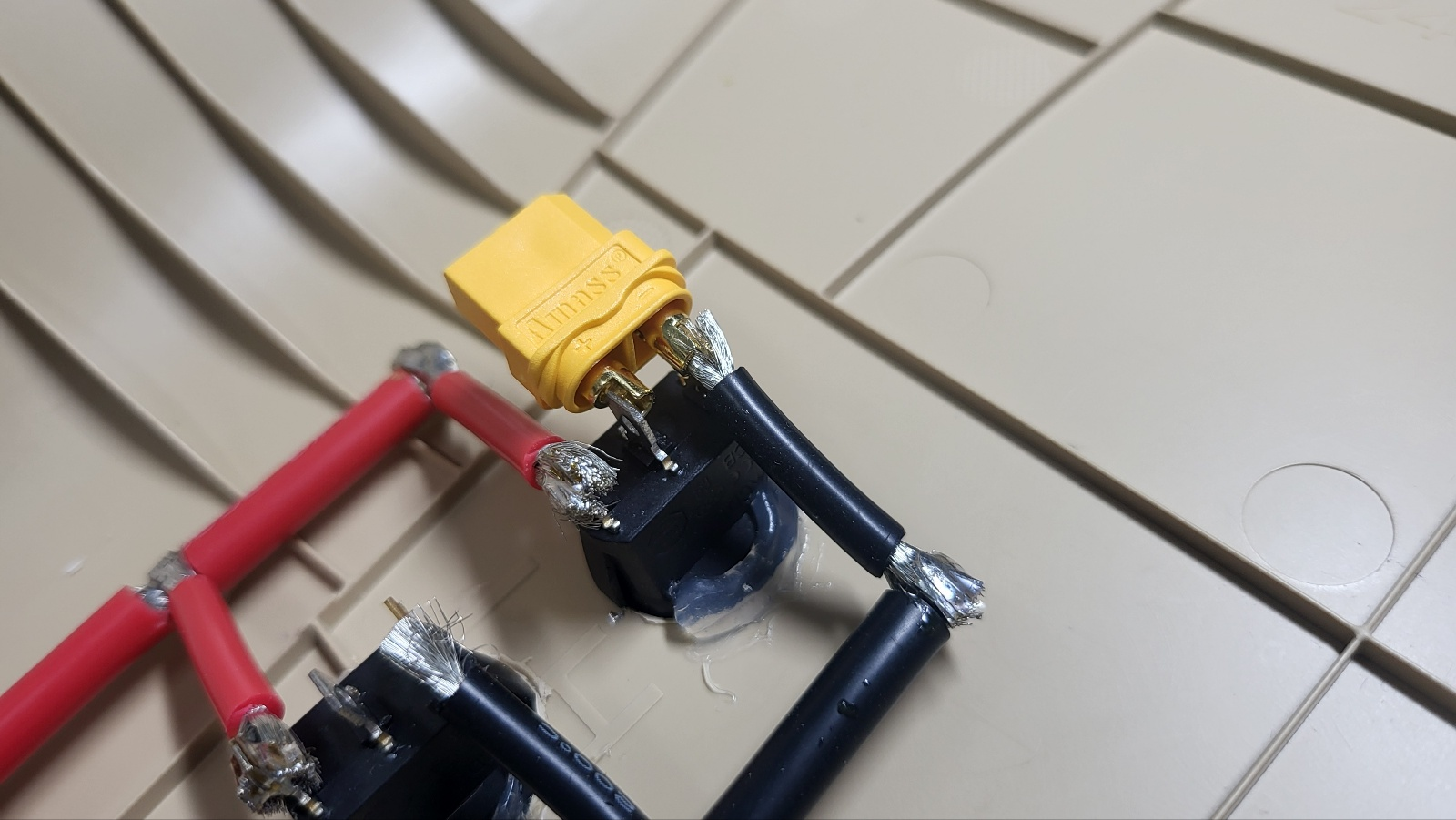

(-) 극과  XT60 커넥터 동시 장착



- XT60 커넥터 암컷과 실리콘 피복 전선 12AWG 검정색

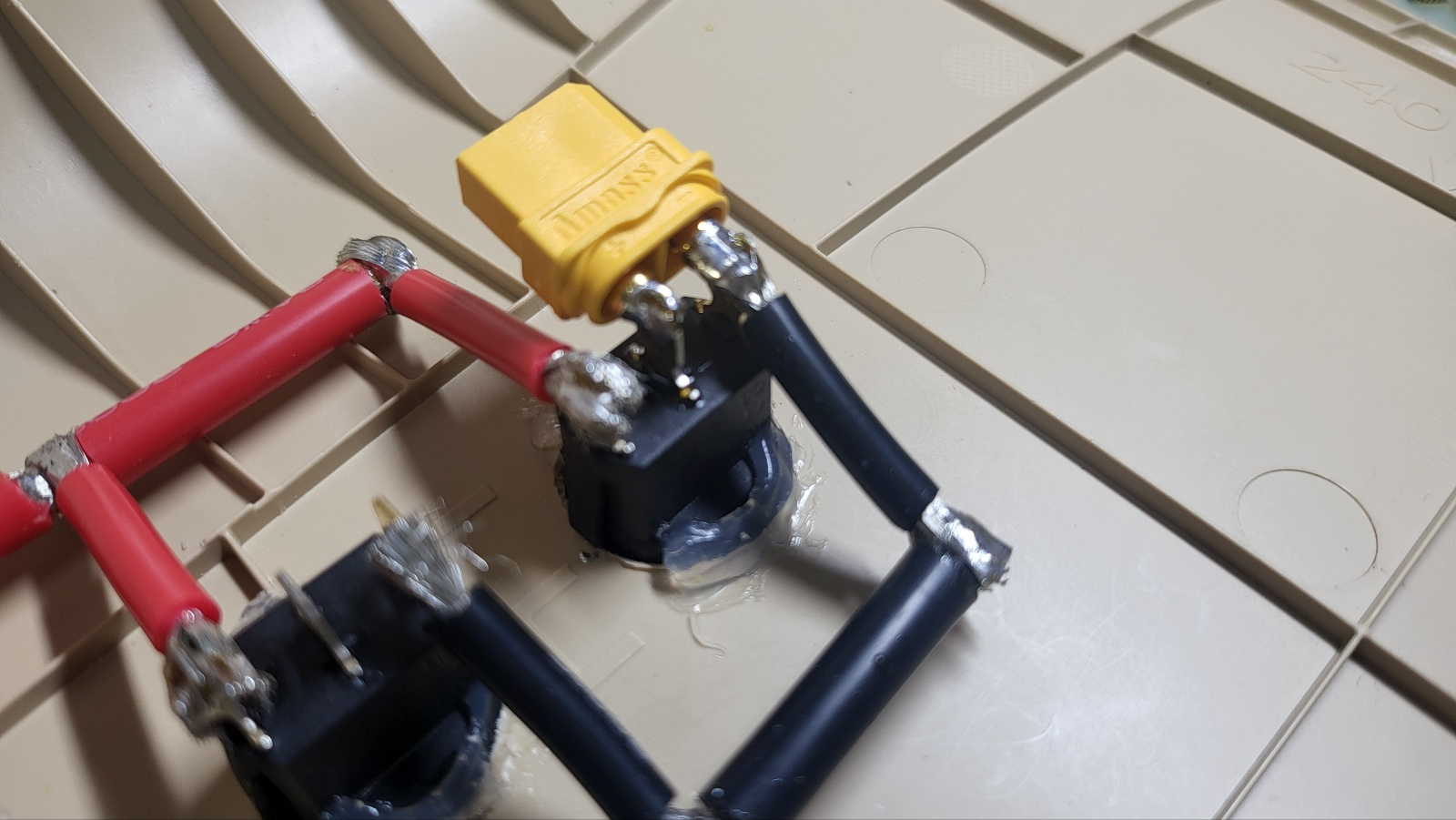

위 사진처럼 배치하면 핀 간격이 딱맞아서  떨어지지 않고  유지된다. 이 상태에서 땜.



각 스위치 모두 동일 처리

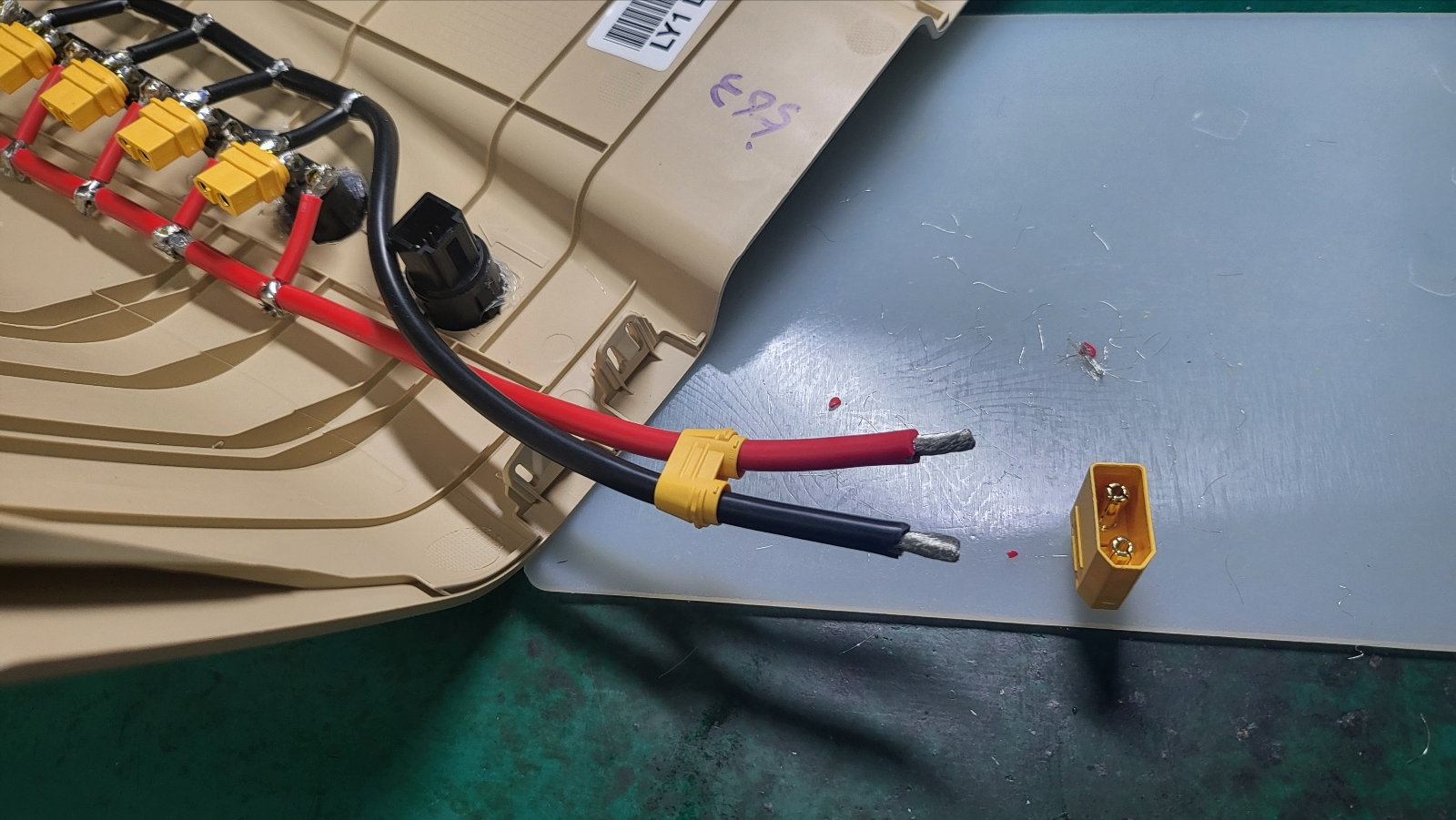

XT90 커넥터 장착

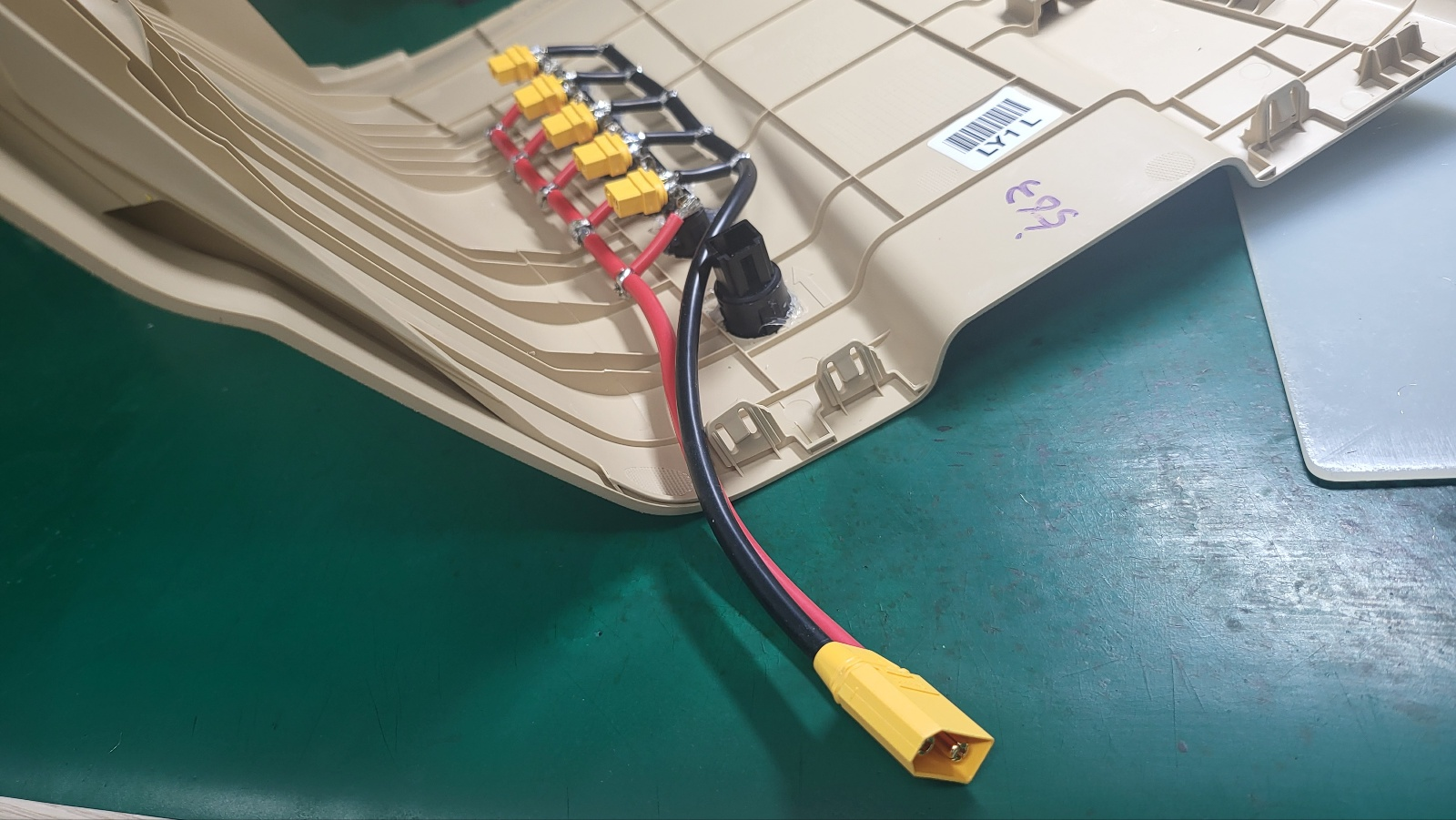

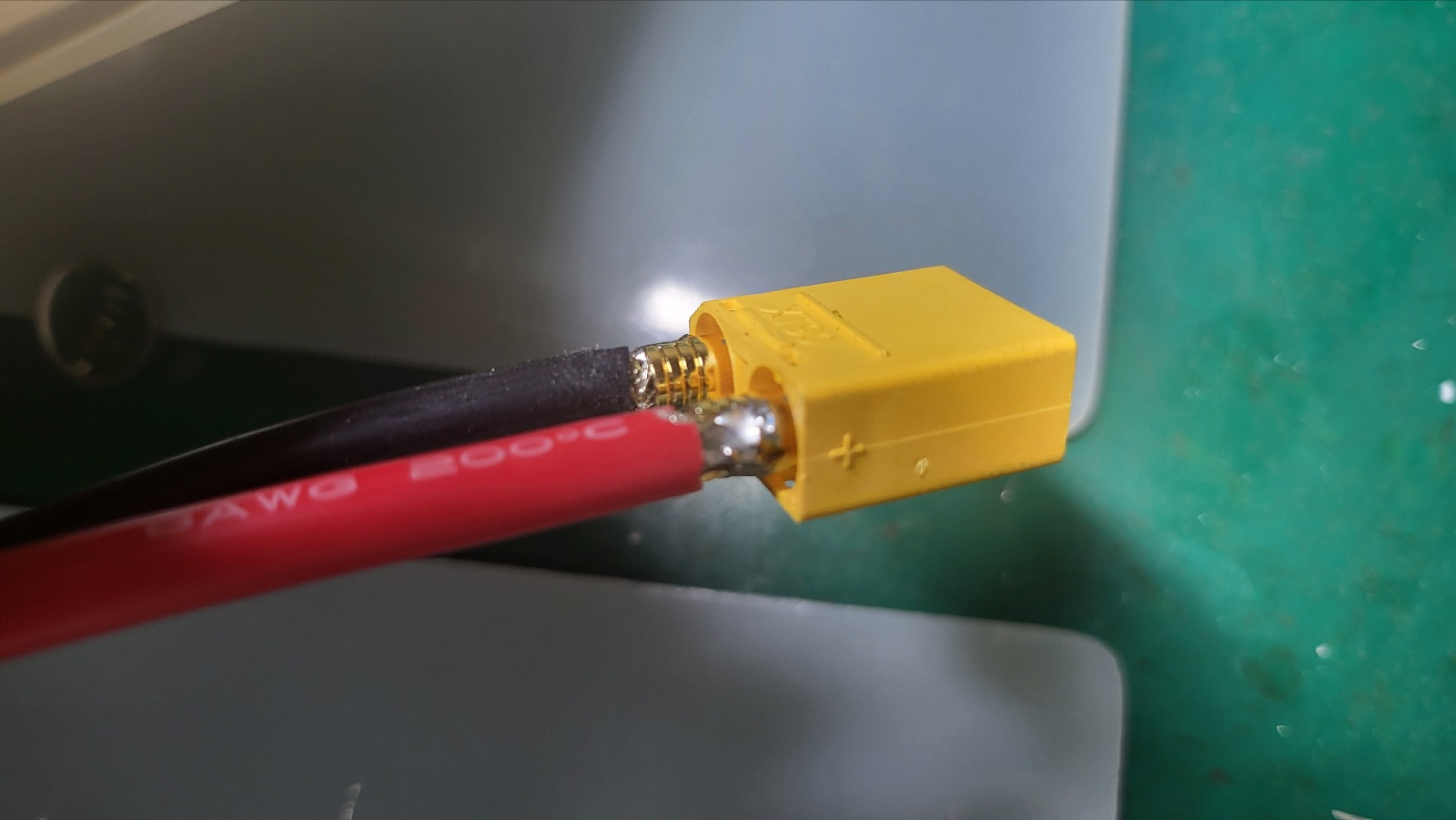

- XT90 커넥터 수컷 을 아래 사진처럼 장착.







확고한 땜

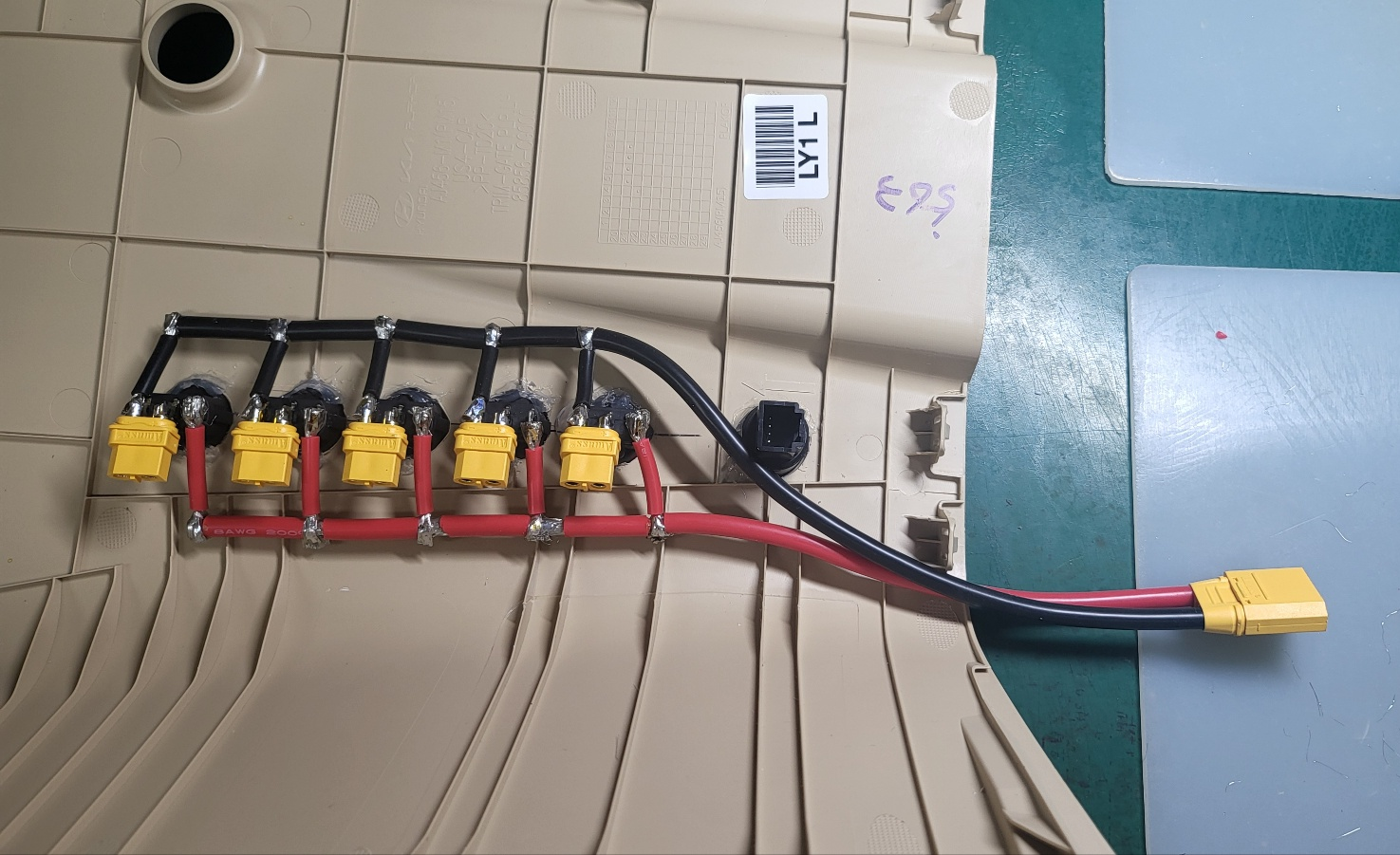

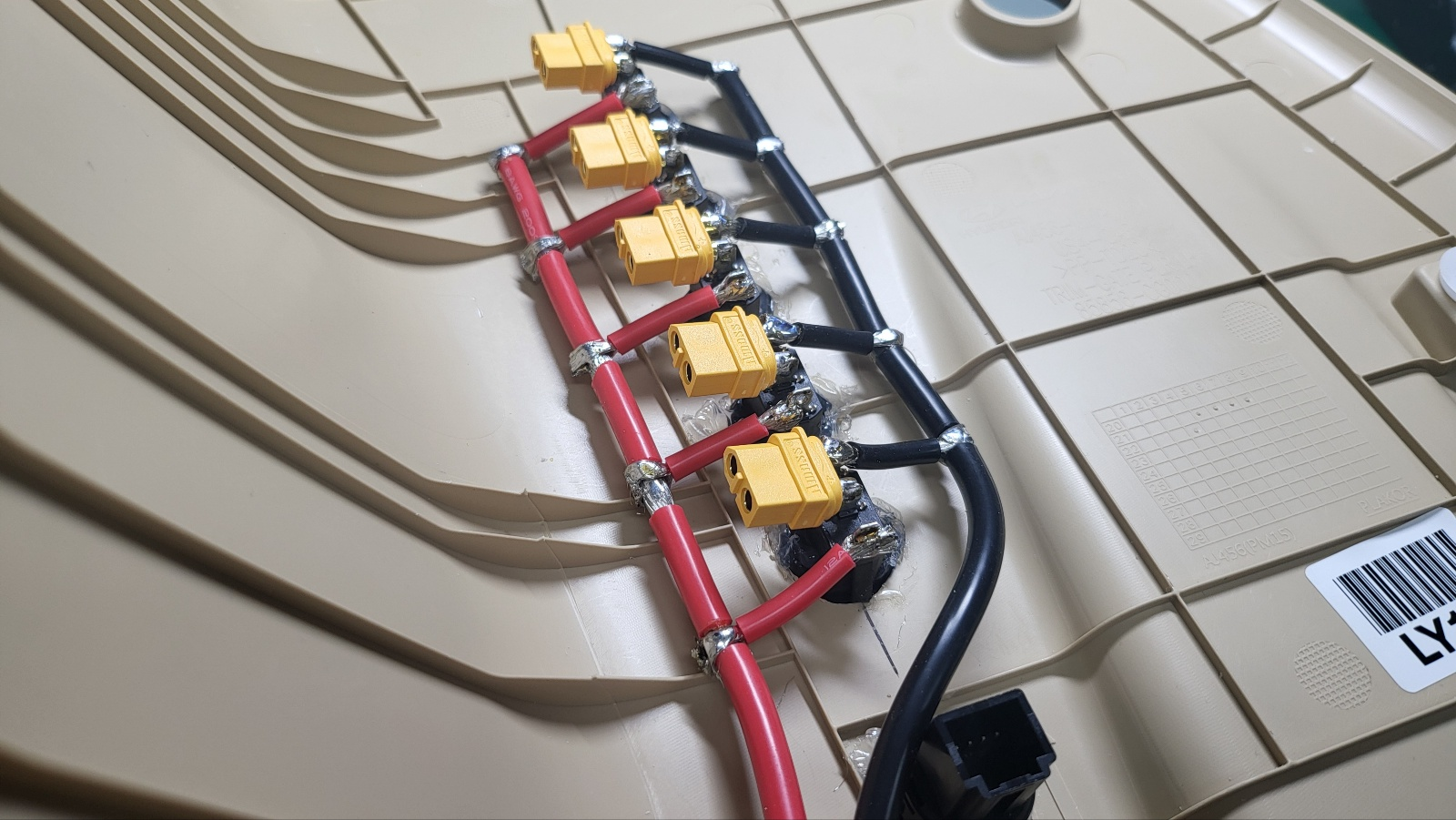

완성.

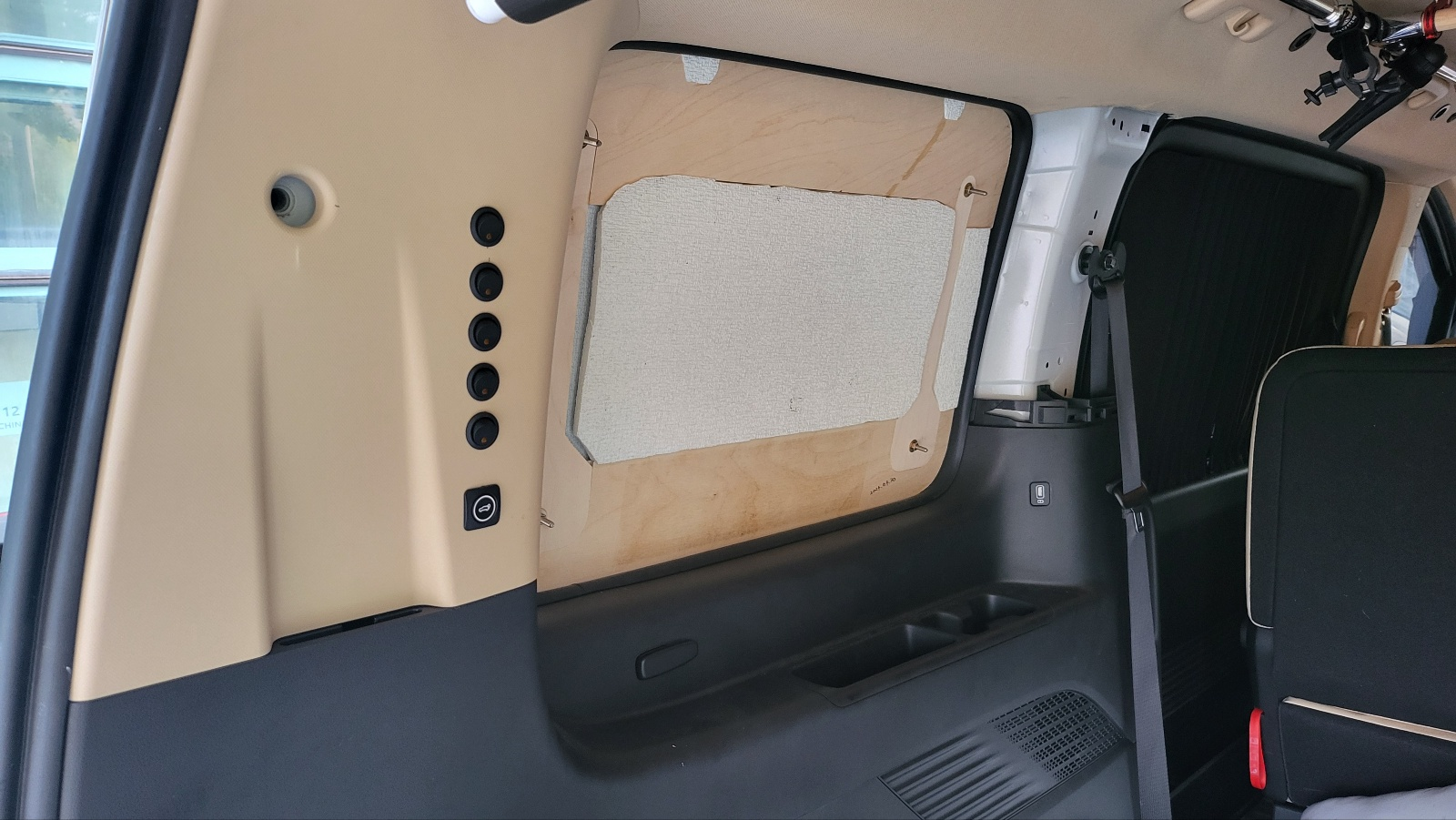

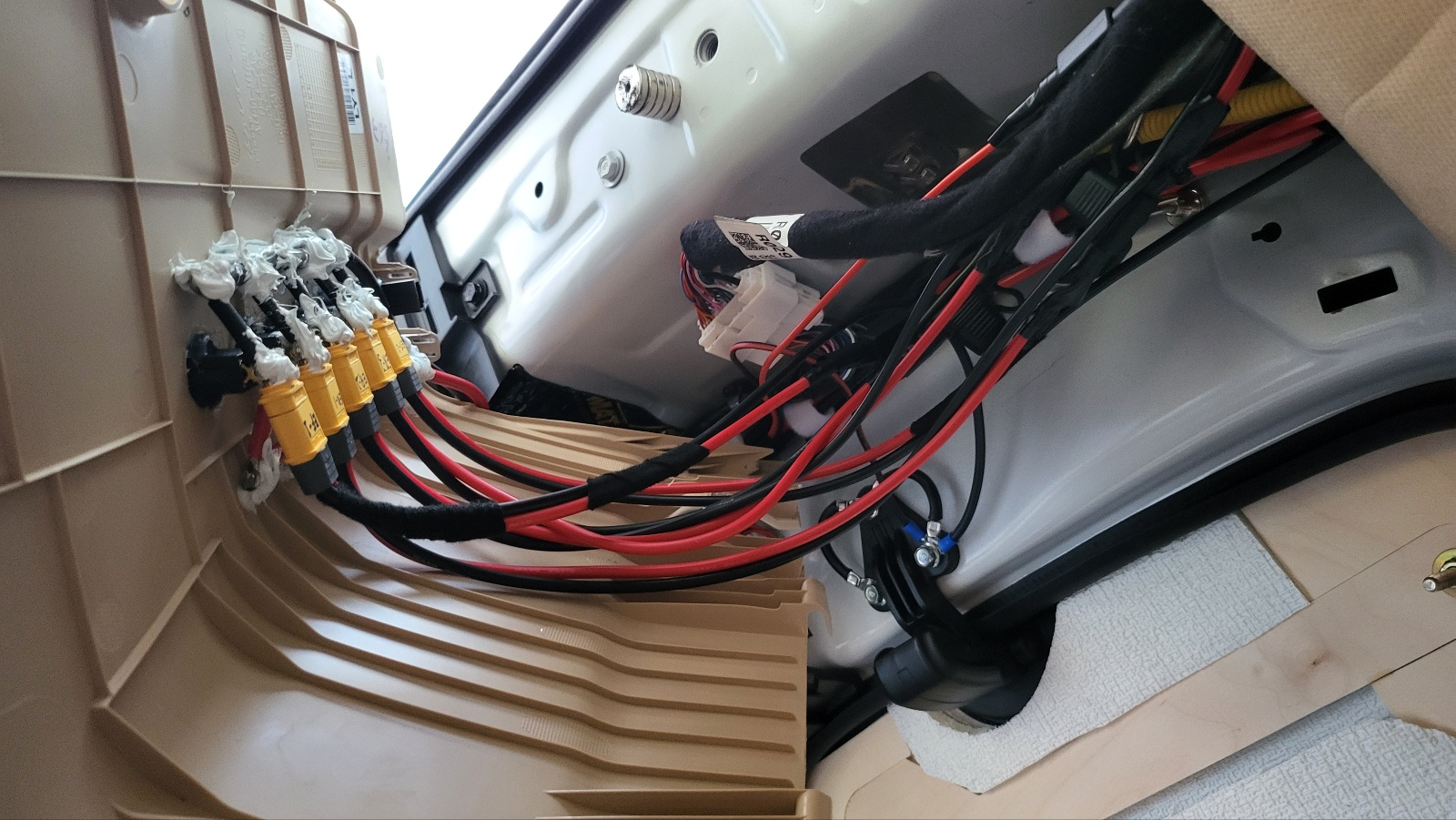

트림 재장착 하면서 커넥터들 연결

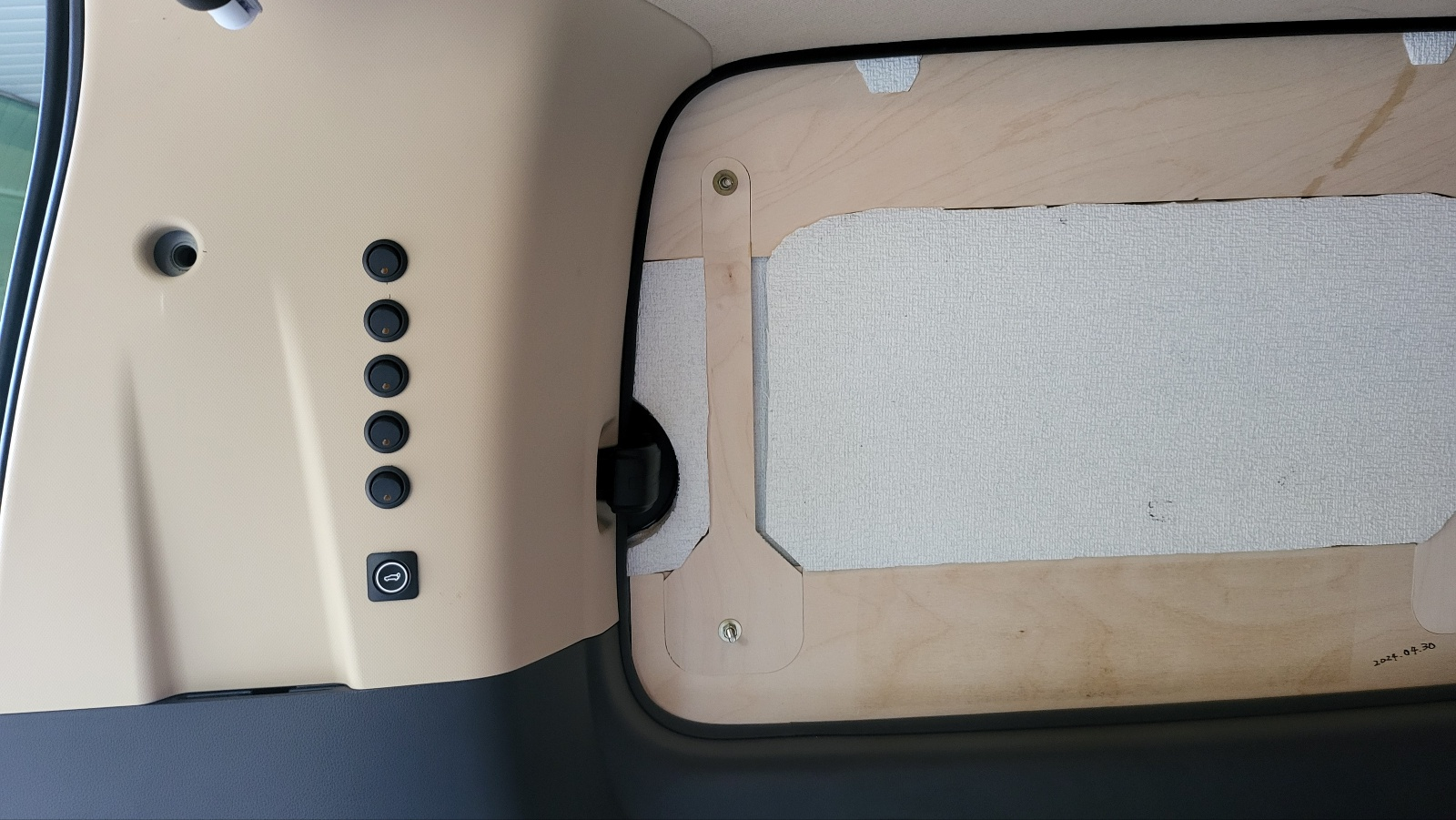

1열로 수직 정렬하여 깔끔한 이미지 연출됨.
