DIY . 스타리아 . 태양광 패널 전선 인입부









차량 지붕 태양광 패널 전선 인입부 달고 차량 내부 전선 정리

차량 지붕에 태양전지 전선 인입부 장착하고  차량 내부에서  XT90 커넥터 연결로 파워뱅크 충전하려고 함.





작업 상세

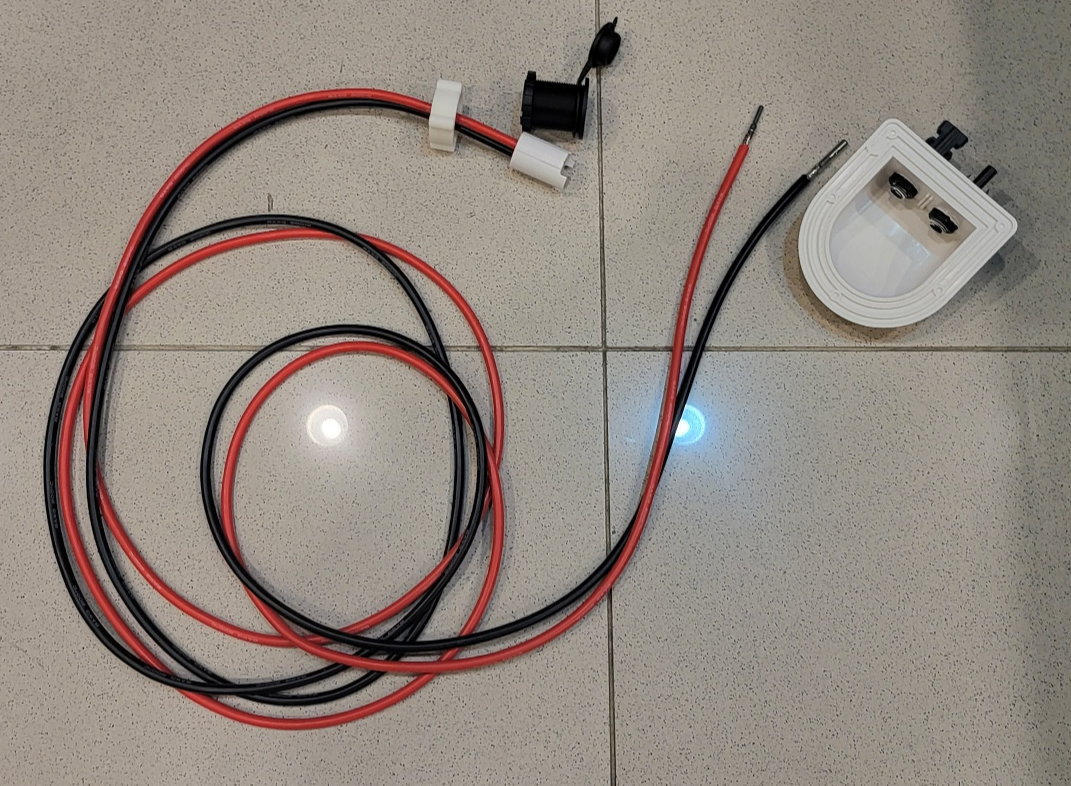

실리콘 피복 전선  8AWG 길이 2.5m  , 전선의 끝단에는  XT90 커넥터 (단자 암컷)로 하였고 , 전선의 반대편에는 MC4 단자 연결 . 차량 지붕에 장착할  MC4 커넥터 달린 마감재 .









전선 인입구 위치 정하기

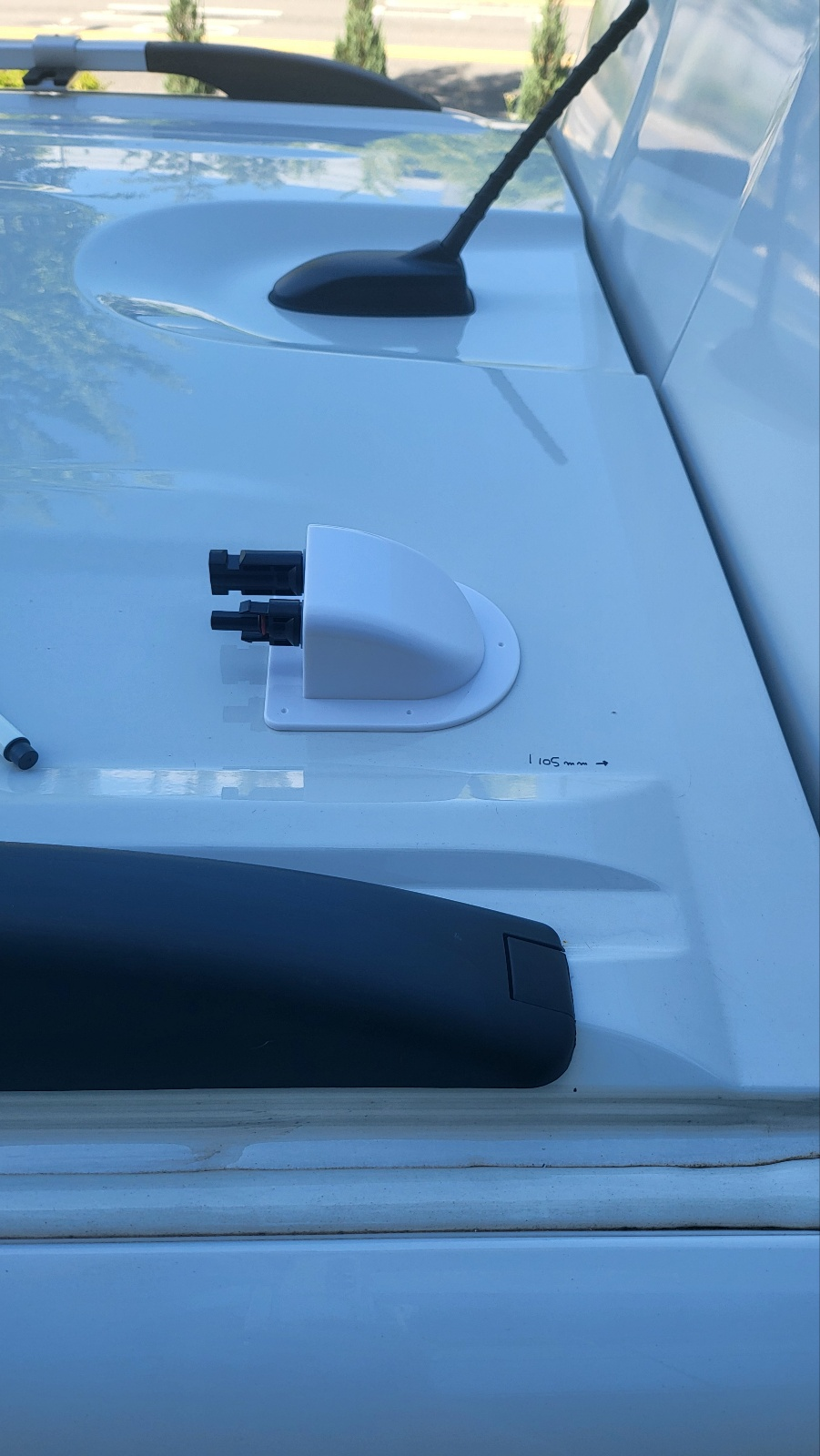

- 차량 왼쪽의 저 자리가 최적.

- MC4 커넥터 위치도 앞을 바라보게 하여 커넥터 연결한 전선들이 차량 후방에서 보이지 않으며, 측면에서는  이전에 장착 해둔 루프랙에 가려져서 제일 깔금.





구멍뚫기

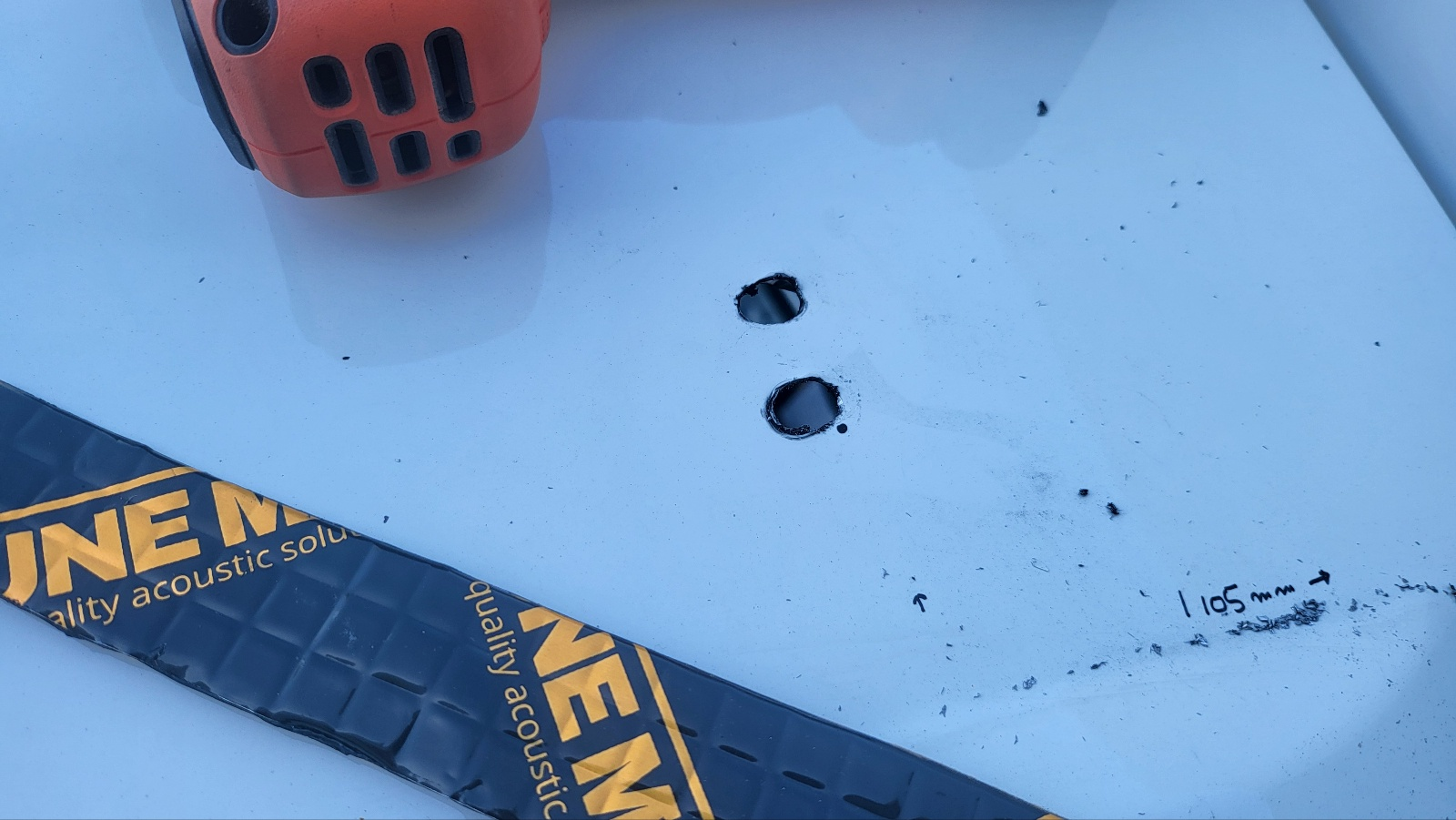

- 먼저 작은 지름으로 아래 사진처럼 뚫고,



지름 8mm 드릴로 각 구멍을 확장하고 , 전선이 어슷하게 들어갈 수 있도록 구멍을 약간 타원형 처럼 한 것.



구멍 경계 날카로운 부분 마감

- 이전 방진 작업하고 남은 방진매트로 철판 경계 부분을 감싸듯이 마감.

- 실리콘으로 구멍 마감할 것이라 날카로운 부분이 전선 피복 에 닿지는 않겠지만 확고하게 하려고 방진매트로 마감했음.





차량 지붕으로 전선 빼기

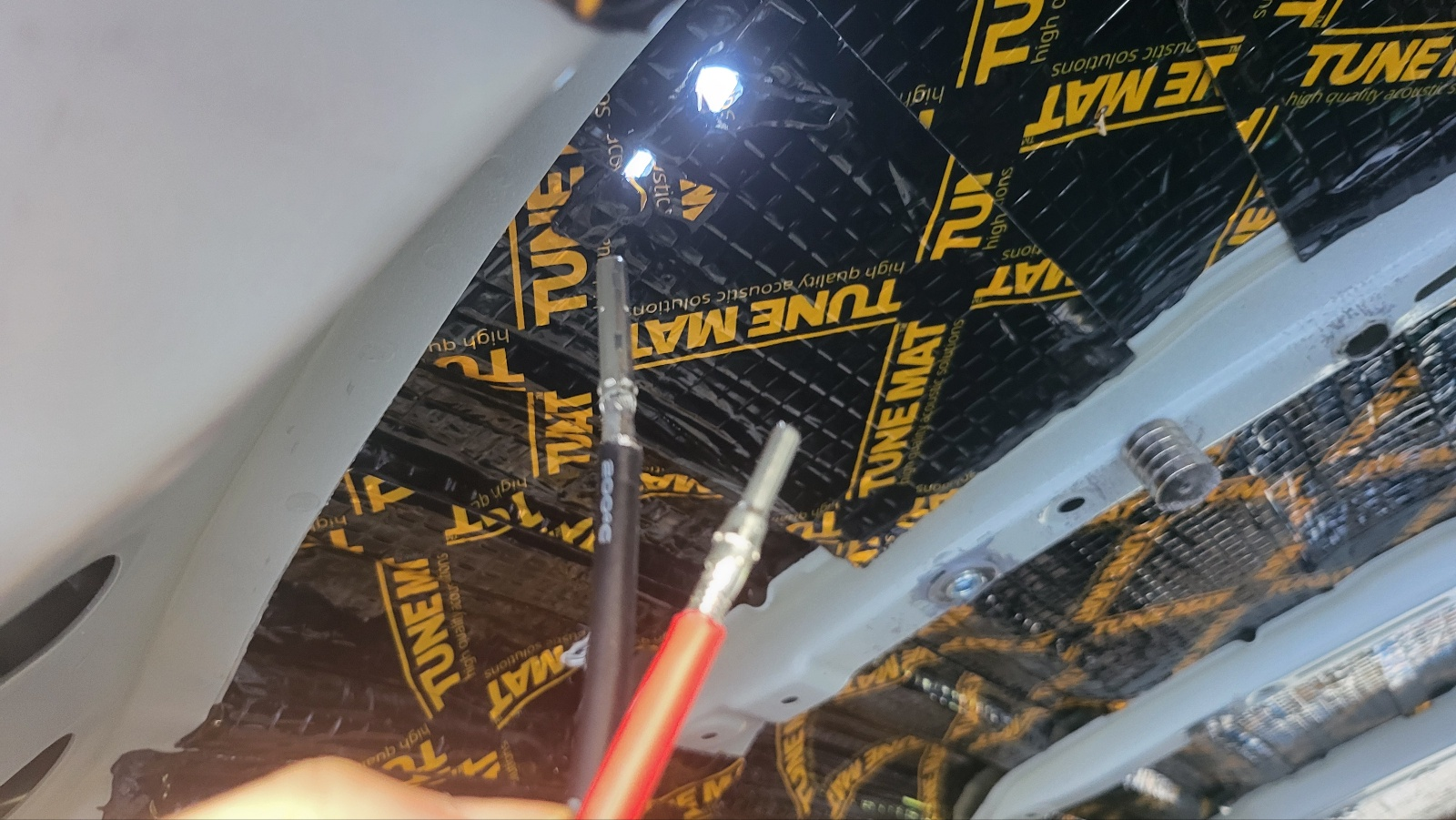

이제 차량 내부에서 MC4 단자에 납땜 처리된 전선을 저 구멍으로 넣어준다.

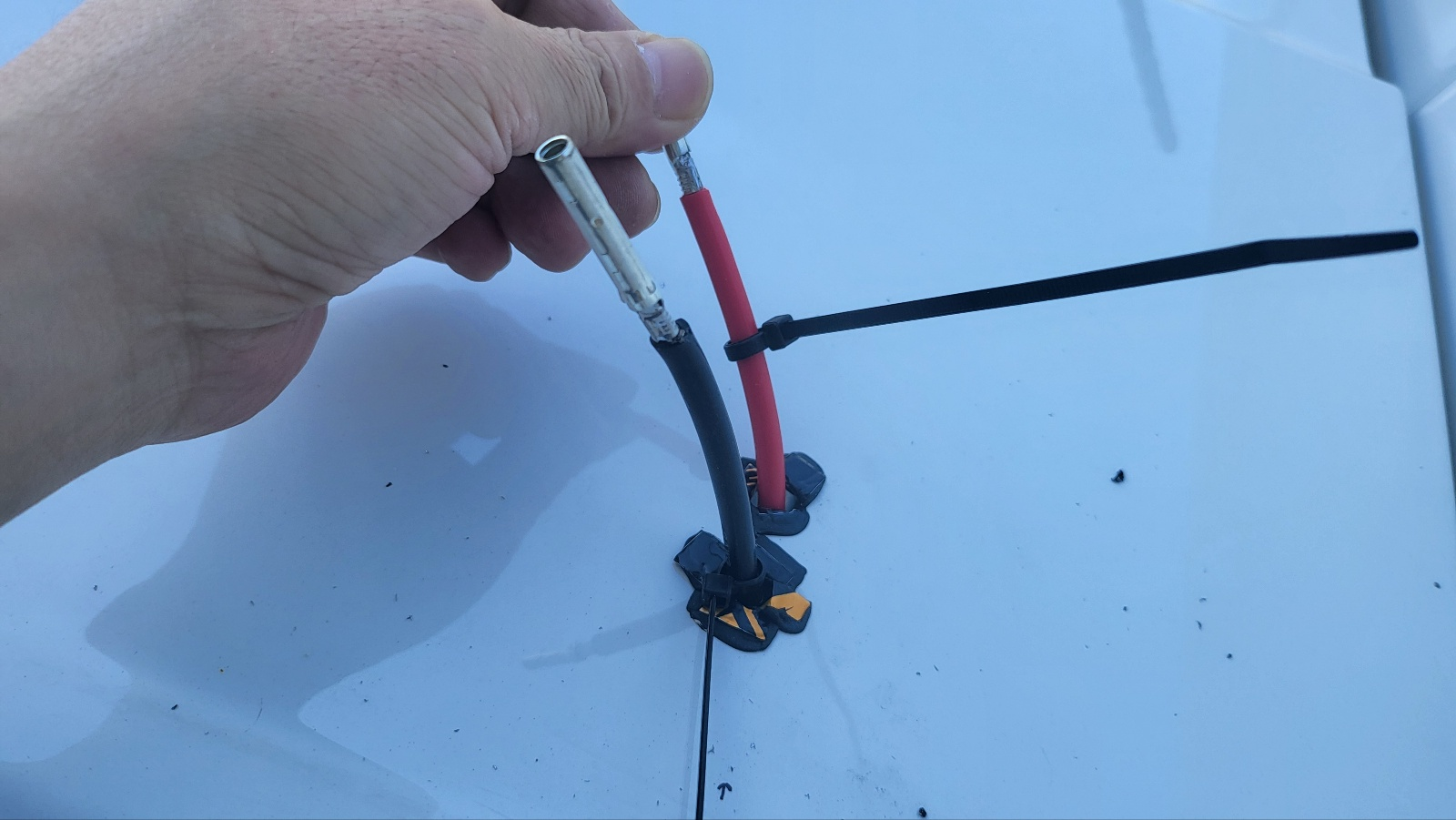

지붕으로 나온 전선 각각을  타이로 가볍게 묶어둔다. 타이가 전선에서 슬라이딩 가능할 정도로 살살.

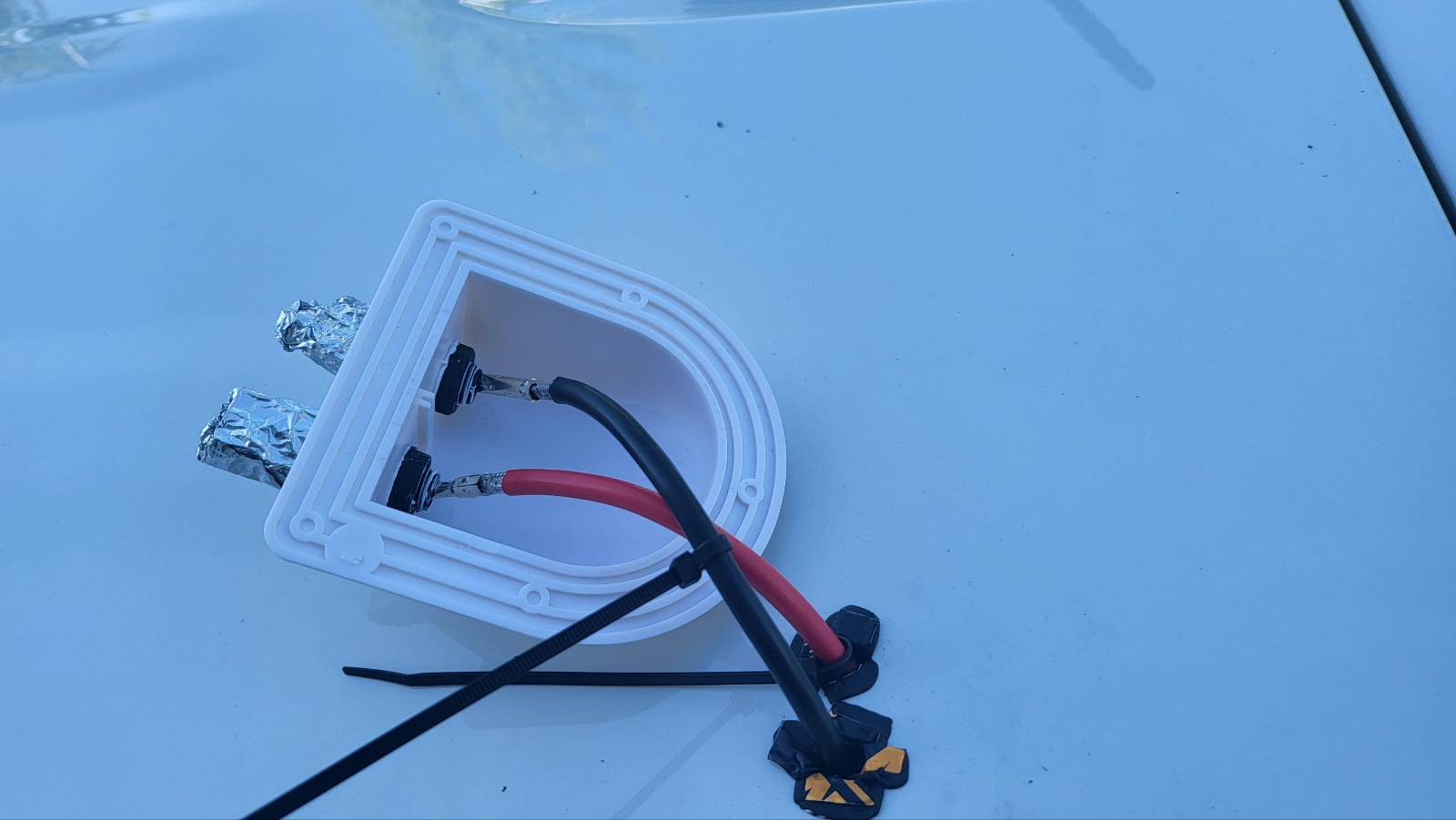

MC4 단자를 커넥터에 삽입한다. 딸깍 소리날때까지 밀어 넣어야 함.

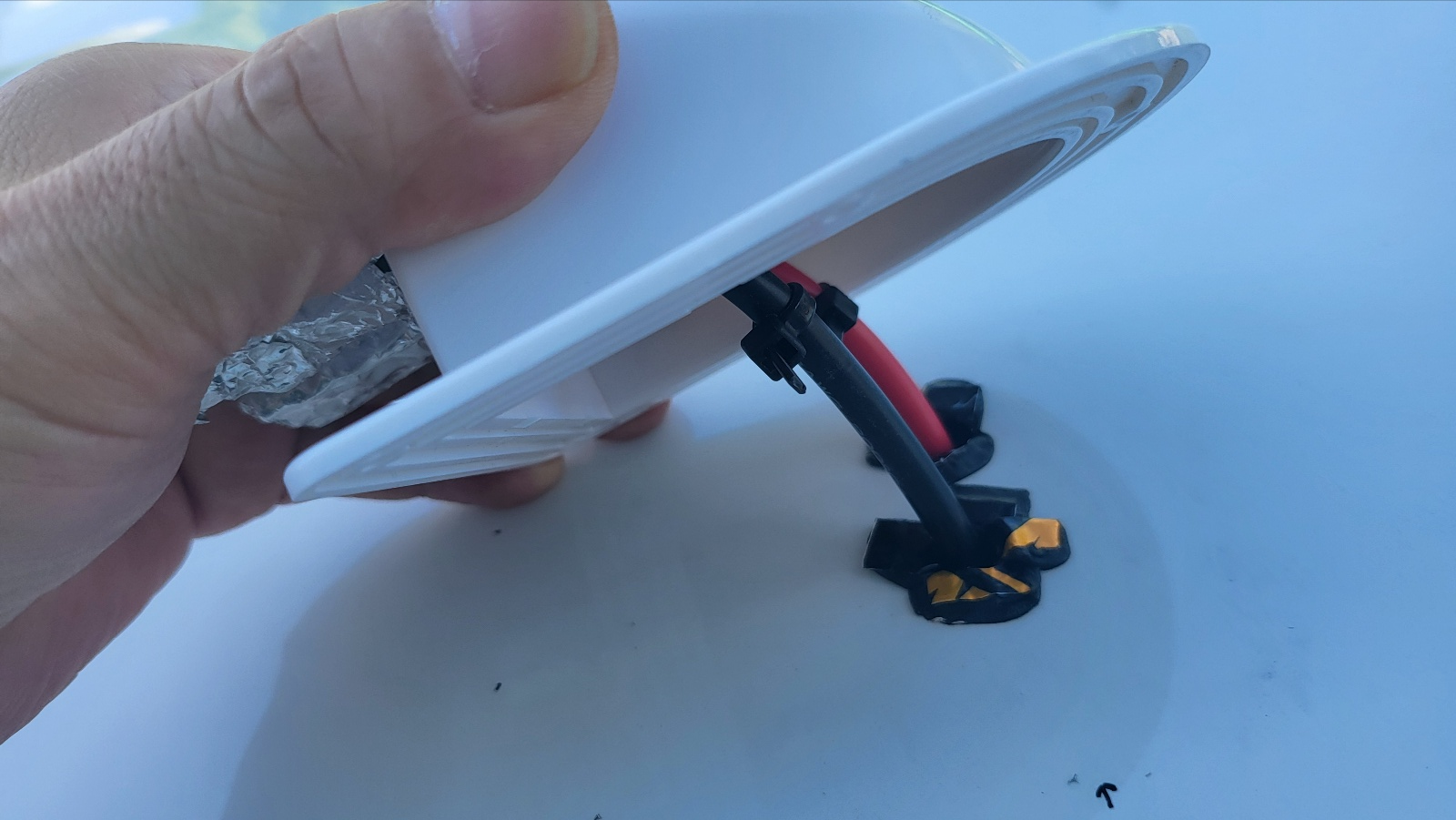

이제 전선을 차량 내부로 밀어 넣어면서



마감재 바닥이 차량 지붕에 고르게 밀착 됨 확인.



이제 타이 강하게 조여주고, 타이 쪽과 마감재 바닥에 실리콘 발라준다.

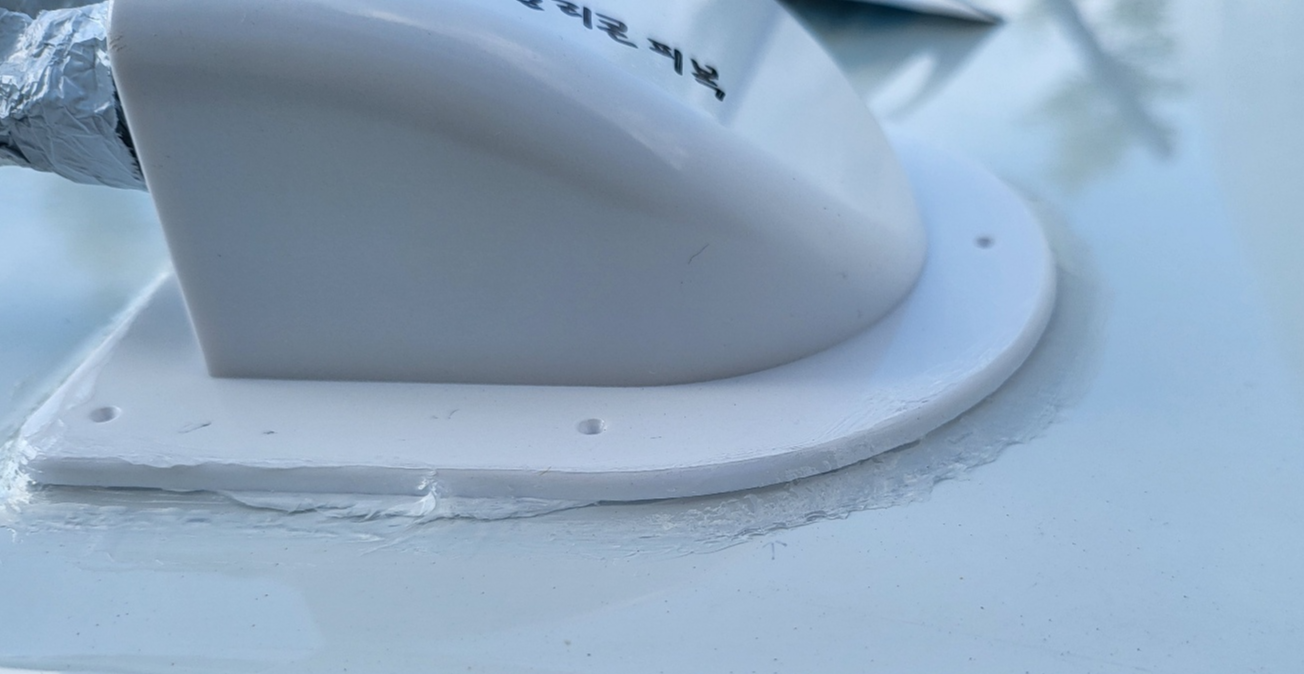

실리콘이 살짝 삐져나올 정도로 압착 . 이 상태에서 하루는 지나야 완전 경화됨.





하루 경화 과정 거친 후 확인



- 손으로 잡고 흔들어 봐도 미동도 없이 튼튼하게 잘 붙어 있음.



한편, 처음에 실리콘 도포 할때 경계쪽으로는 바르지 않았기 때문에 빈틈들이 있다. 빈큼  마감은 투명 실리콘(다이소에서 구입)으로 마감한다. 점도가 높지 않아 틈새에도 잘들어가고 투명이라 전문가 처럼 깔끔하게 바르지 못해도 많이 티나지 않음.

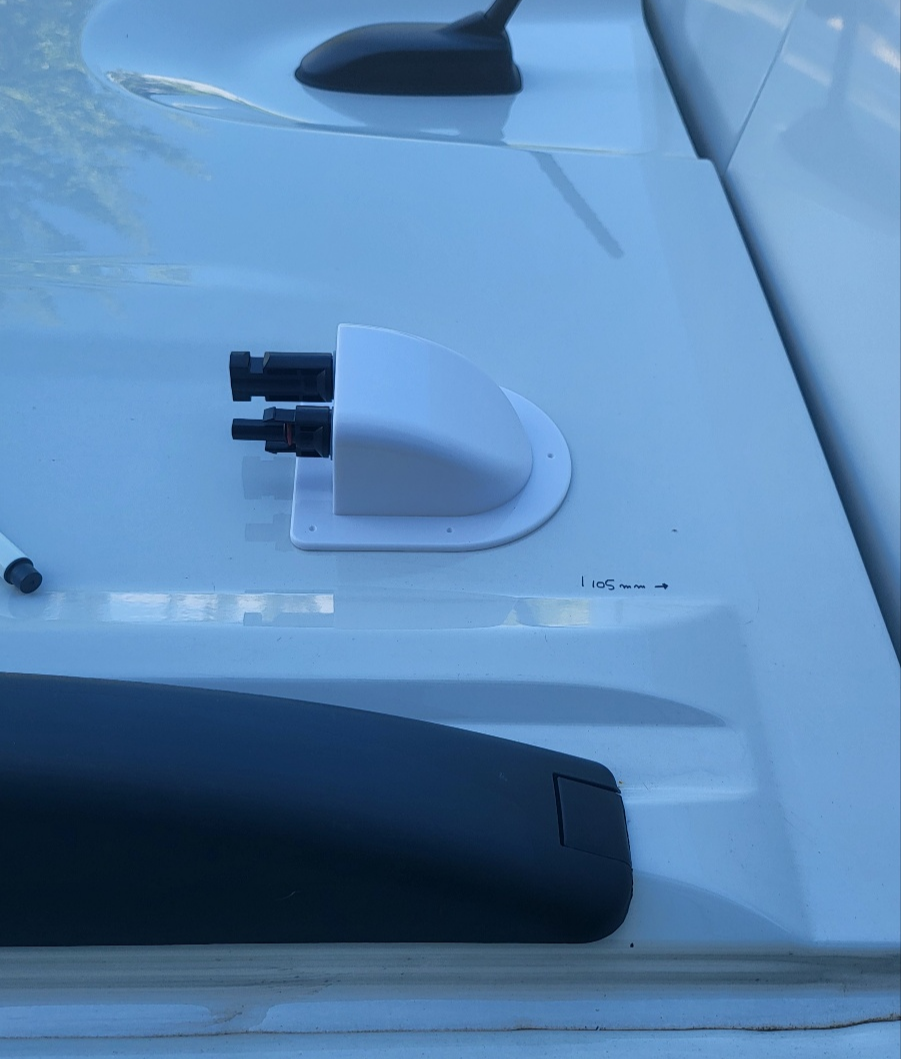

경계 모두 투명 실리콘 마감





차량 내부 선정리

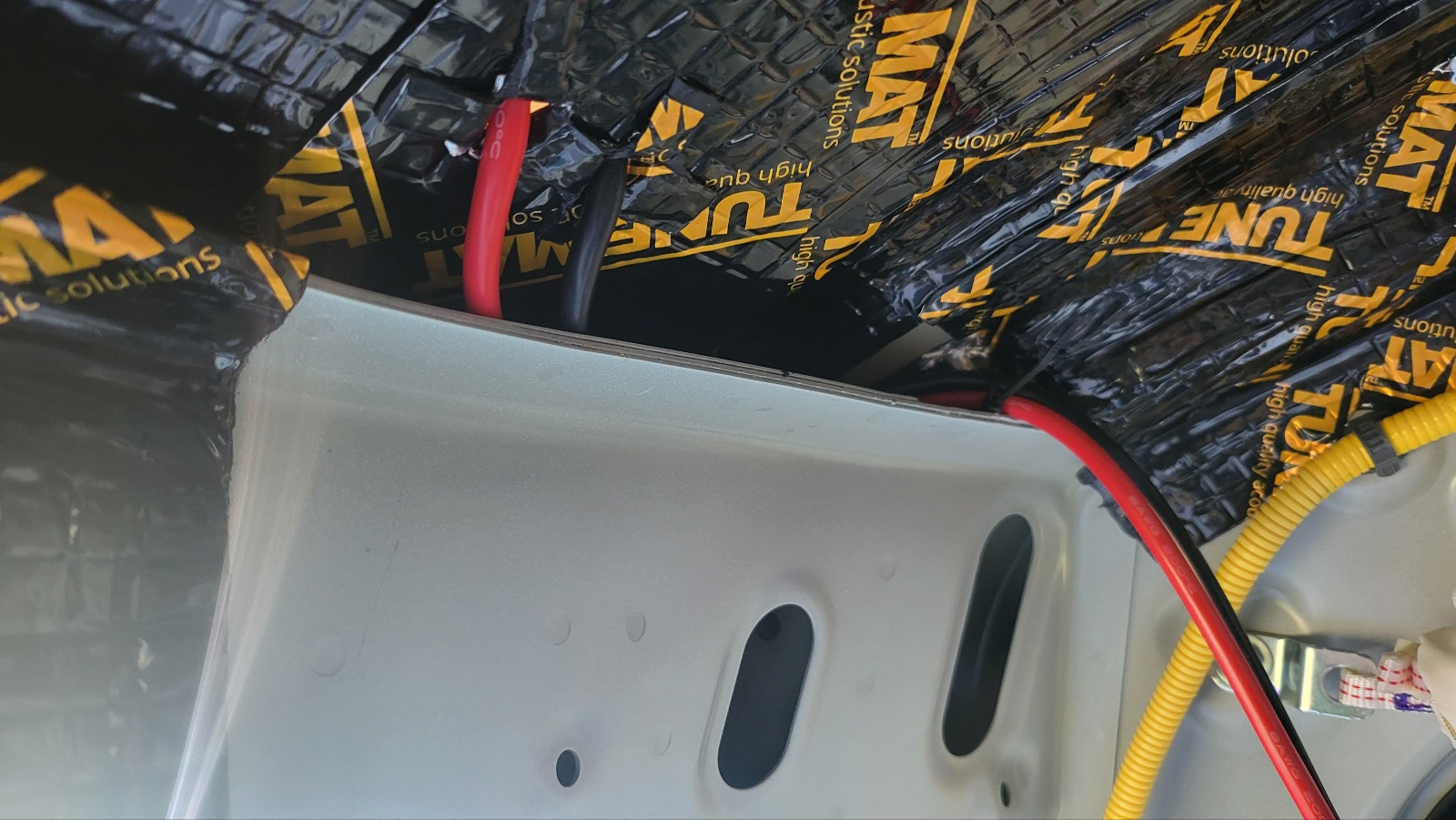

전선 뒤쪽에 빈틈이 있는데, 이 쪽으로 전선을 넣어서 벽면 쪽으로 배치 .







전선이 금속의 모서리 부분과 만날 가능성 있는 모서리 부분 모두에  방진매트  부착해둠. 차량 주행중 진동, 흔들림 에 의하여 날카로운 모서리에 전선 피복이 반복적으로 쓸리다보면  피복이  잘려서 차체 금속과 전선 내부 도체 접촉 발생할 가능성 있는 위험 지점이므로 안전 조치 취하는 것.





- 전선을 벽쪽으로 밀착시키기 위하여 벨크로 이용한다.

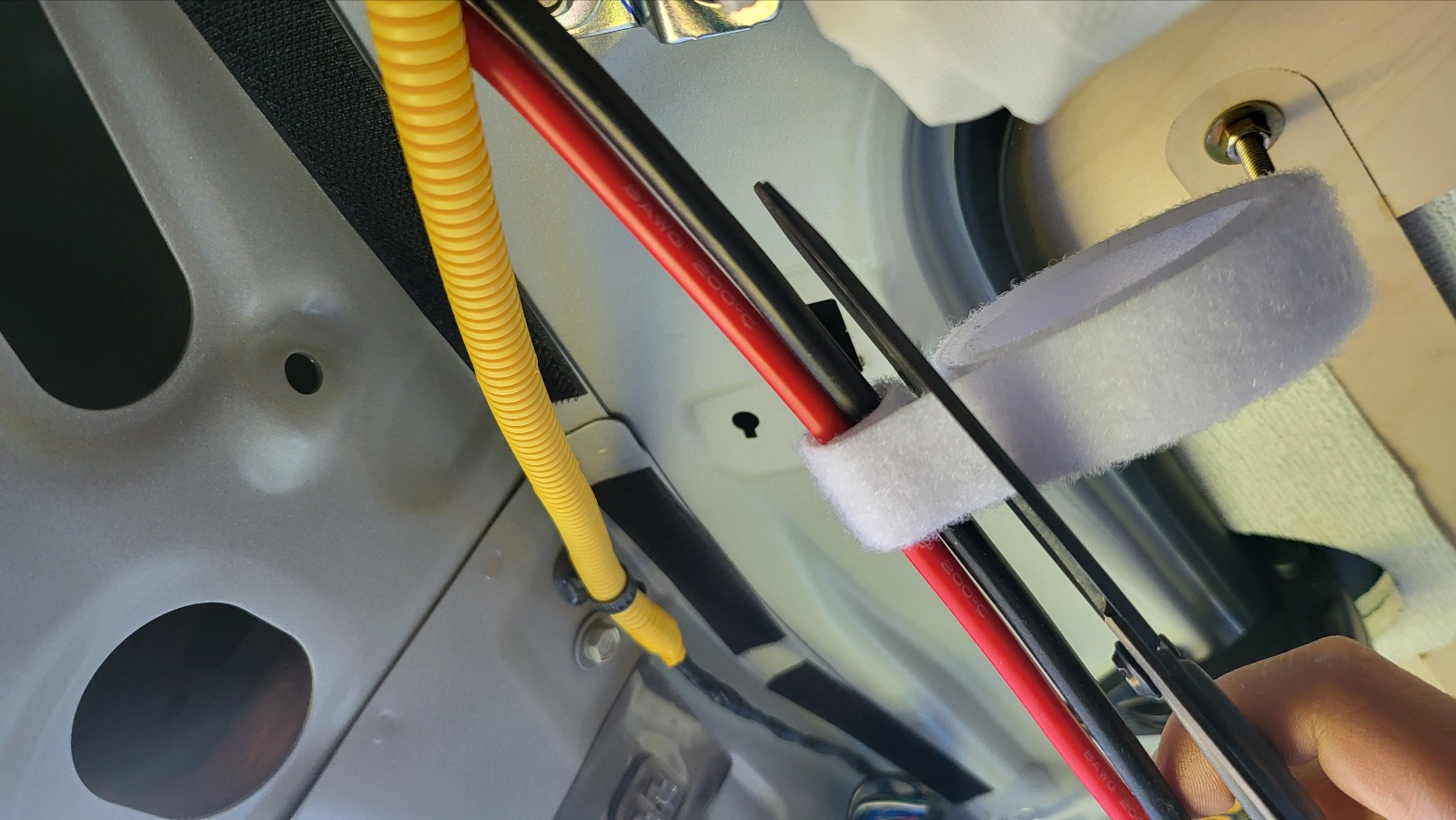

- 차량 벽면에는 양면 접착식 벨크로의 까슬이를 붙여줬고(아래 사진에서 검정색), 전선에는 감아서 사용 가능한 벨크로 의  표면이 보슬이가 되도록 감아준다.





벽에 부착되어 있는 까슬이에 전선에 감은 보슬이 부착 하여 깔끔하게 정리완료.

-  벨크로를 여러 개  부착 시켜두면 전선의 무게가 제법 있음에도  분산 효과덕에 벨크로 안 떨어지며 확고하게 잡아줌.







XT 커넥터 홀더 장착





지름 28mm 홀쏘 로 구멍내고





장착완.









사용된 재료 들



1. 전선 인입구 마감재



- MC4 커텍터가 장착되어있어, 태양전지 패널의 출력 MC4 로 착탈 가능.



구입처

4.4US $ |Solar Panel Double Hole Wire Cable Entry Gland Sealing Box Curved Cable Connector Waterproof For RV Caravan Motorhome B



2. 전선

상기1에 연결되어 차량 내부로 매립



규격

- 8AWG (최대 전류 : 80A)

- 전선외경 : 6mm



구입처

0.98US $ 83% OFF|Silicone Electrical Wires | 16 Awg Cable Automotive | 18 Awg Automotive Cable - Silicone - Aliexpress

2024.05.26 주문.



3. XT90 커넥터 . 단자 암컷

상기 케이블의 끝단 . 암컷 단자



구입처

-  XT90H 암컷

AMASS XT90 배터리 커넥터

2024.05.26 주문.





4. XT90 커넥터 홀더 (시거 소켓 타입)

- 차량 트림에 홀더를 달고 속에 상기 3  XT90 커넥터 고정.

- XT90 커넥터를 홀더에서 분리 가능하므로  트림 탈거시 편리.

e홈메이드클럽(F-201) XT90용 방수 시커소켓 케이스

2024.05.26 주문.
