커텍터 . MC4 . 방수 . 실내 인입구 마감재 . 태양광 패널

by i.got.it 2024. 5. 15.

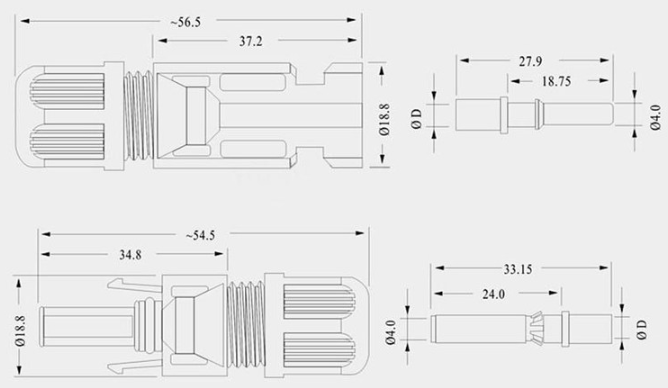

MC4 커텍터

- 방수 : 등급 IP67 (물속 1m 깊이에서도 30분 있어도 물이 침투되지 않음 )

- 태양전지 패널 에 많이 사용.







1. MC4 커넥터



MC4 커넥터 쏠라 솔라 태양광패널 연결 방수케이블 CE획득 - 커넥터 1세트

COUPANG

www.coupang.com





2.  MC4 케이블 연결된것



티앤디 MC4 방수 커넥터 케이블 5m 태양광

COUPANG

www.coupang.com





3.  2개 병렬 연결 커넥터 케이블 조합

- 최대 허용 전류 : 30A



태양광 MC4 2병렬연결 커넥터 암수세트 패널 연결 단자

COUPANG

www.coupang.com





- 2개 병렬 연결 컴팩트



MC4 쏠라 태양광 방수커넥터 병렬 암수세트

COUPANG

www.coupang.com











4.  3개 병렬  연결



태양광 MC4 3병렬 커넥터 암수세트 패널 연결 단자

COUPANG

www.coupang.com





2,3,4 개 병렬연결



우리파파 MC4 태양광 연결 케이블 T형 태양열 병열 방수 커넥터, 01. 2분기 T형..., 1개

COUPANG

www.coupang.com





5. 부자재 세트 상품





녹원 태양광패널 케이블 연장선 Y자 병렬 커넥트 브라켓, Y자 병렬 커넥터, 1개

COUPANG

www.coupang.com













전선 실내 인입 방수 마감재



2-1.



캠핑카 태양광패널전선마감재(ABS) 1P 태양광패널커넥터 방수커버 케이블정리

COUPANG

www.coupang.com





2-2.



MD홍 퀀텀캣 배선마감용 방수커버 캠핑카 카라반 태양광패널 태양전지 케이블브라켓 당일발송

COUPANG

www.coupang.com







2-3.

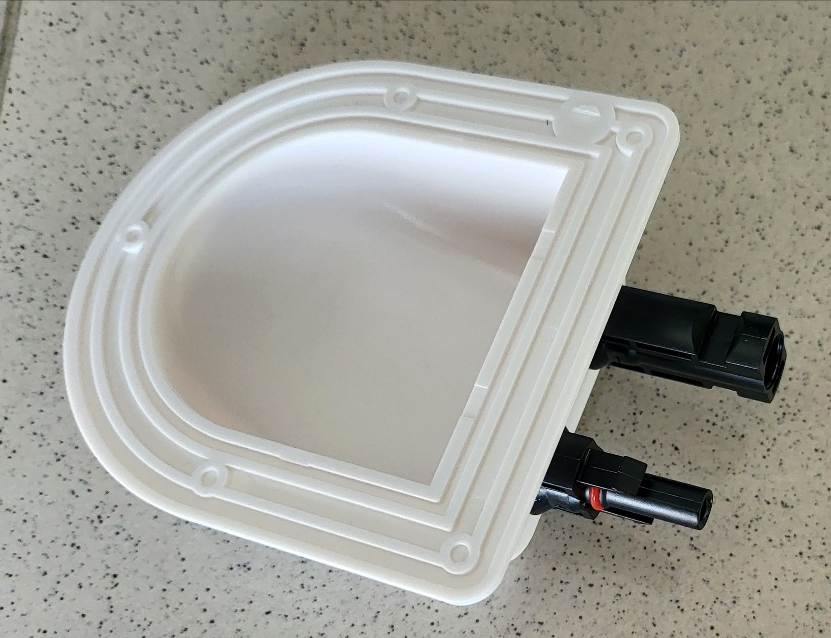

- 태양전지 패널의 MC4 커넥터 착탈 방식.

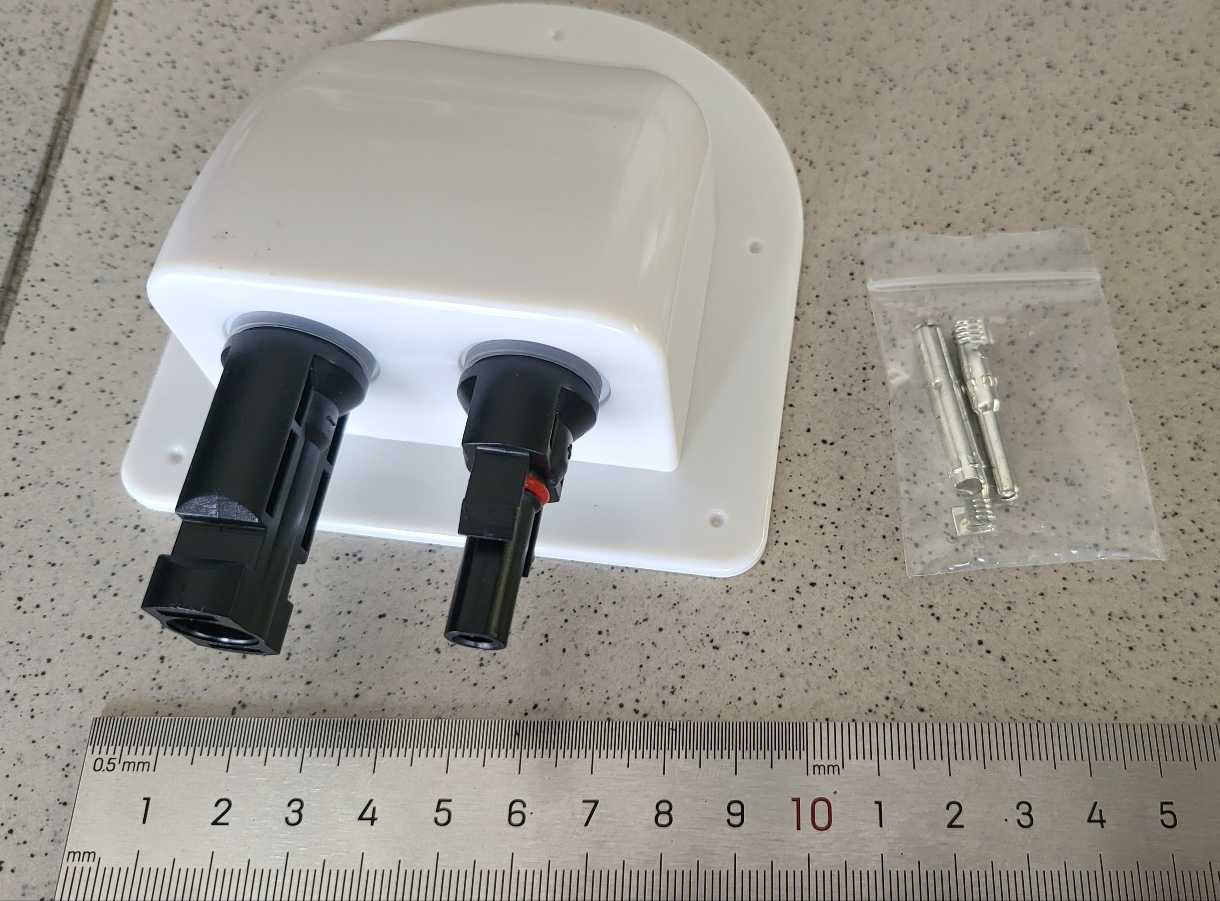

4.27US $ 3% OFF|Solar Panel Double Hole Wire Cable Entry Gland Sealing Box Curved Cable Connector Waterproof For RV Caravan Moto

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



이 제품 구입함. 2024.05.20

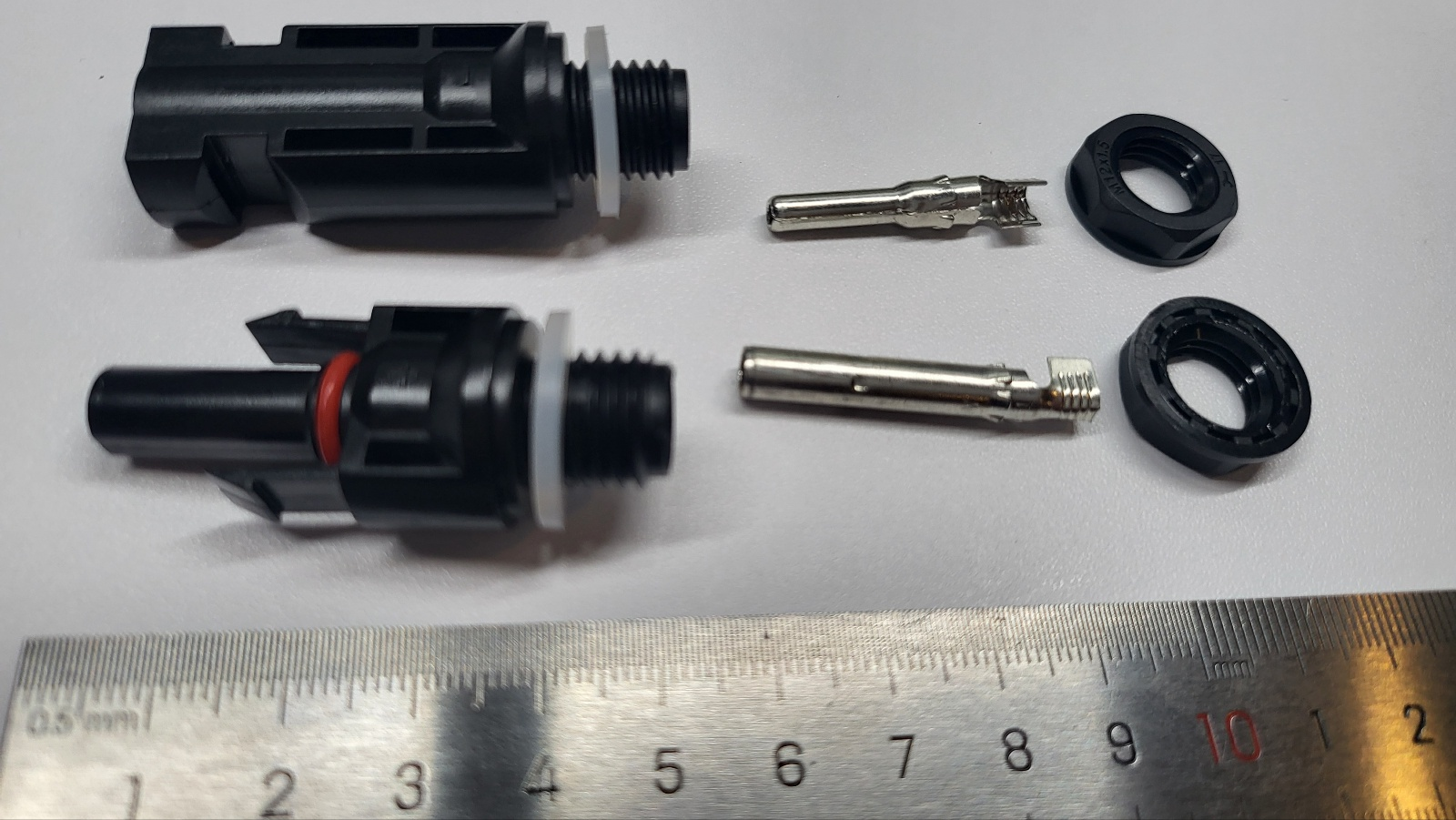

MC4 커넥터 분리

- 백색 링 : 방수용 실리콘 와셔

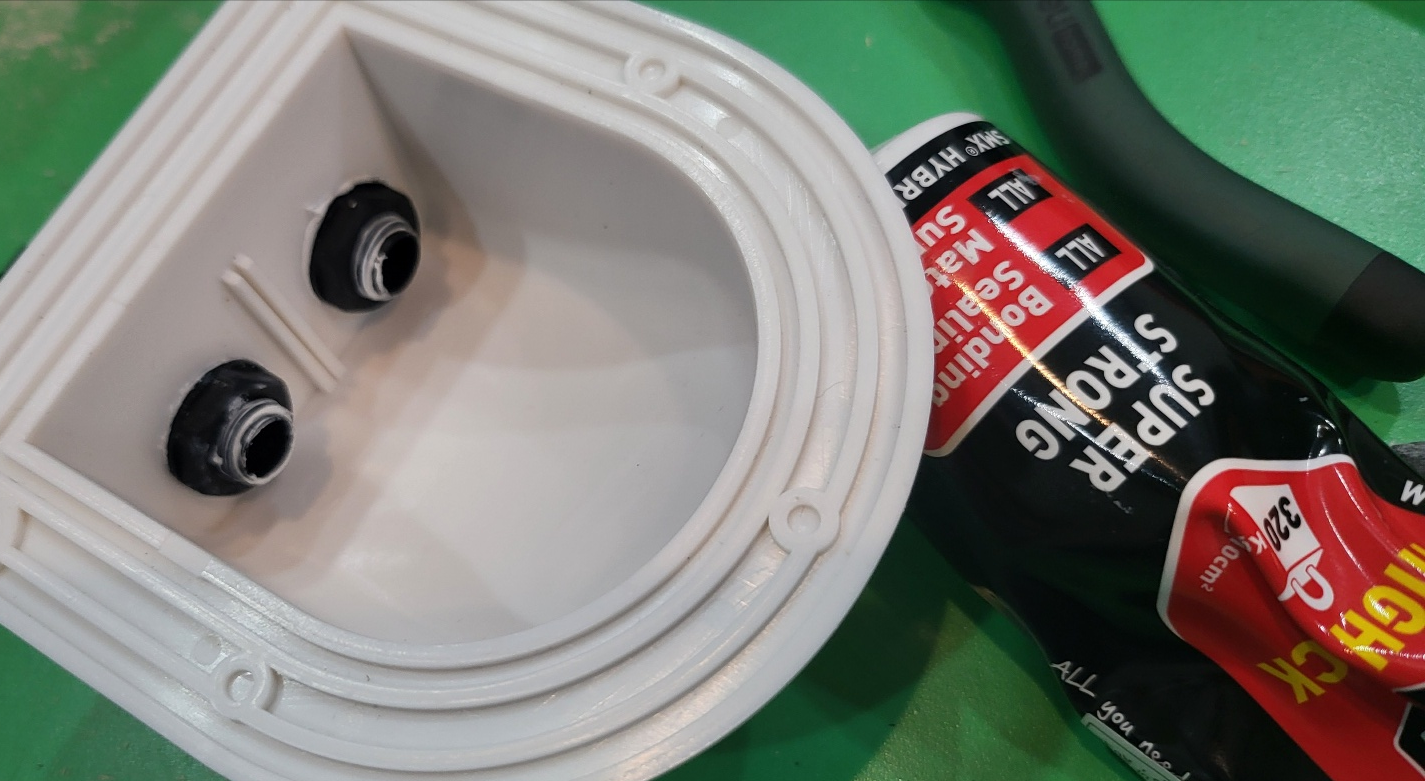

방수 강화 처리

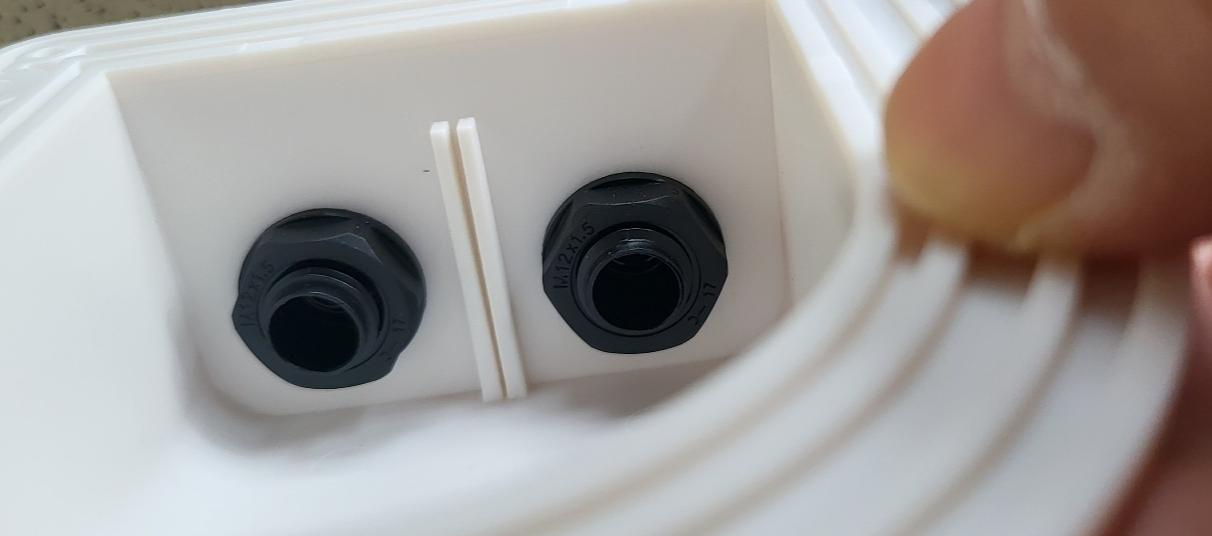

내부의 너트 조이는 면에 실리콘 을 발라서 방수 보강. 이런 용도에서는 튜브형 실리콘이 사용성 좋음.





활용



DIY . 스타리아 . 태양광 패널 전선 인입부

차량 지붕 태양광 패널 전선 인입부 달고 차량 내부 전선 정리   차량 지붕에 태양전지 전선 인입부 장착하고  차량 내부에서는 XT90 커넥터 연결로 파워뱅크 충전하려고 함.    작업 상세

igotit.tistory.com













MC4 커넥터 단자에 전선 연결 방법

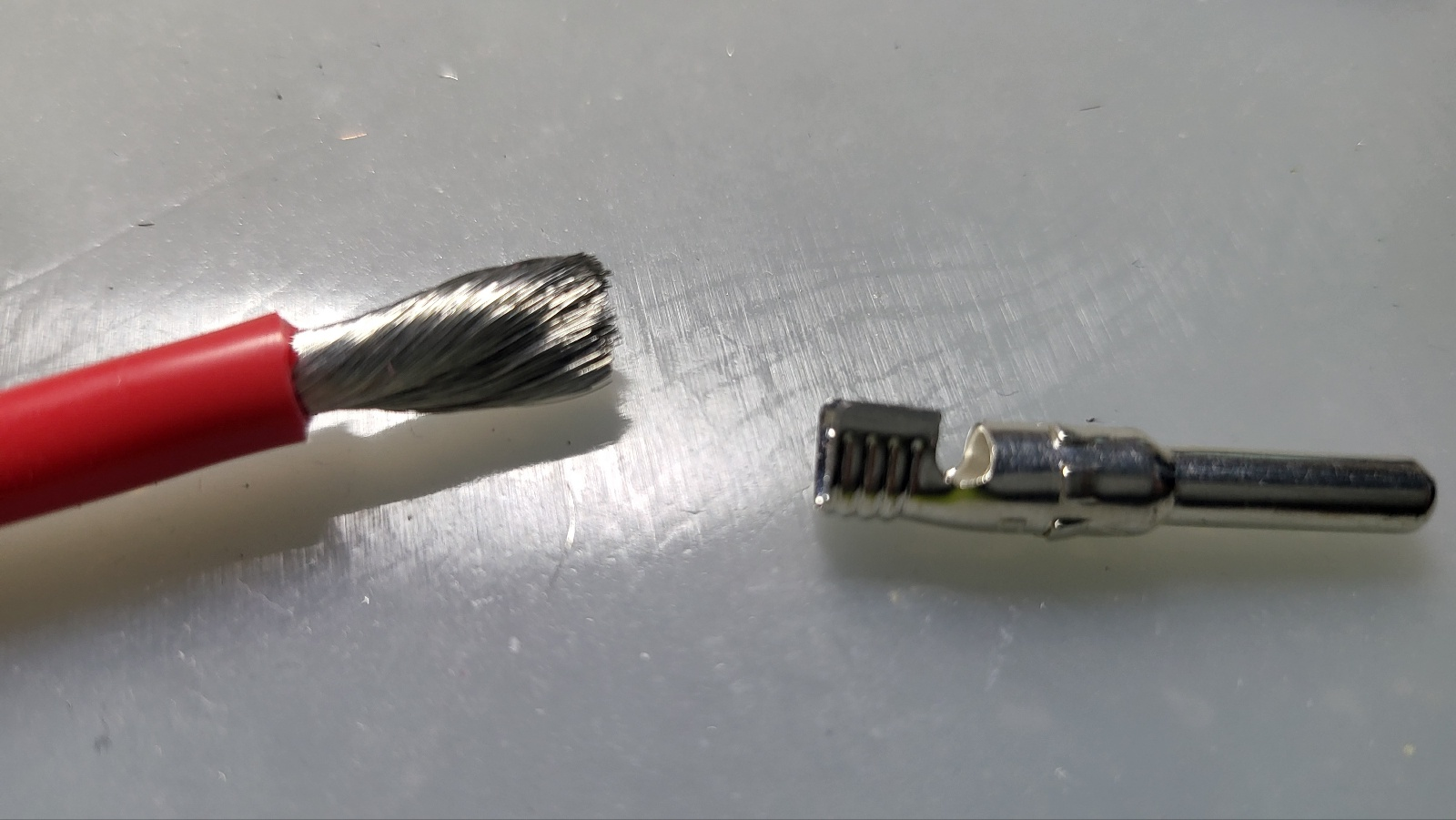

8AWG 실리콘 피복 전선 연결 예



8AWG 전선부분이 두꺼워서 단자에 못 꼽는다.

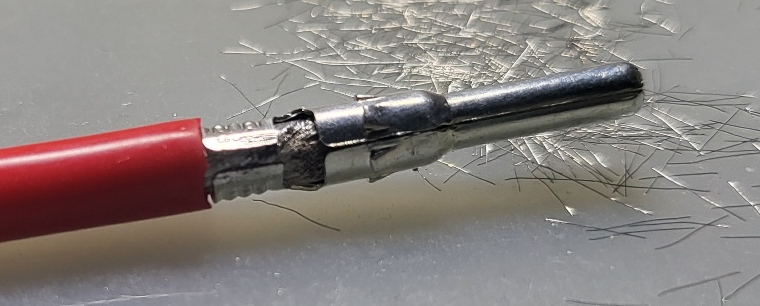

선 일부를 잘라내서 단자의 원통 부분에 삽입 가능할 정도로 하고, 전선 꼬아서 먼저 균일하게 납땜하고 단자에 끼운다.

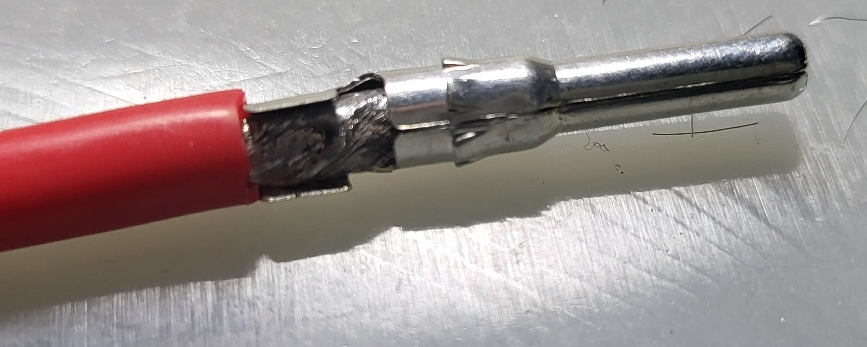

전선 뿌리 부분의 압착용 금속을 뺀치 로 압착한다.



위 상태에서 보이는 압착 부위 포함 틈새에 납땜하면 강력하게 체결된다.











연관



태양 전지 패널 모음

제품1.  출력 : 250W ( 전압 28.5V 전류 8.8  A) 사이즈 : 99 x 148 x 3.5 cm 무게 : 17.4kg  현대 국내산 250W 태양전지 솔라패널 판넬모듈 태양광 집열판COUPANGwww.coupang.com   제품2.  출력 : 500W (전압 54V

igotit.tistory.com








첫 등록 : 2024.05.15

최종 수정 : 2024.05.29

단축 주소 : https://igotit.tistory.com/5572
