DIY . 스타리아 . 순정형 루프랙 장착





루프랙 자체는 쿠팡에서 구입하고 장착은 직접 함.

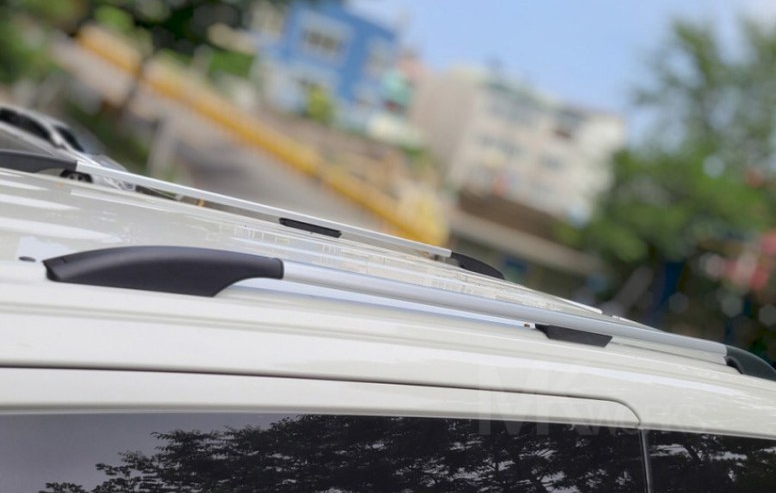

스타리아 순정형 루프랙. 장점 : 루프랙 높이 4.2cm 로 낮음



순정형 루프랙 구입



루프랙 높이 4.2cm 로 낮은 편이어서 지하주차장 문제없고 자동 세차 가능.

루프랙 + 가로바 2개 포함.

색상 : 실버 .

가격 : 27만원.

구입처

스타리아 순정형 루프랙 캐리어 가로바



참고 : 가로바만 별도 구매 가능한 곳

스타리아 순정형 가로바 루프랙

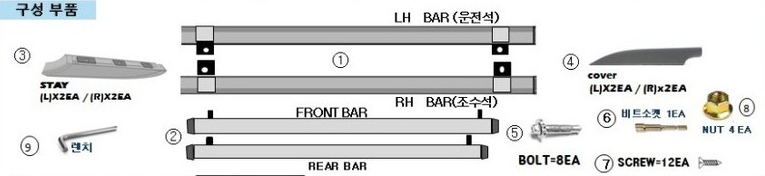

구성품









차량 지붕 금속판과 루프랙 고정하는 수단.

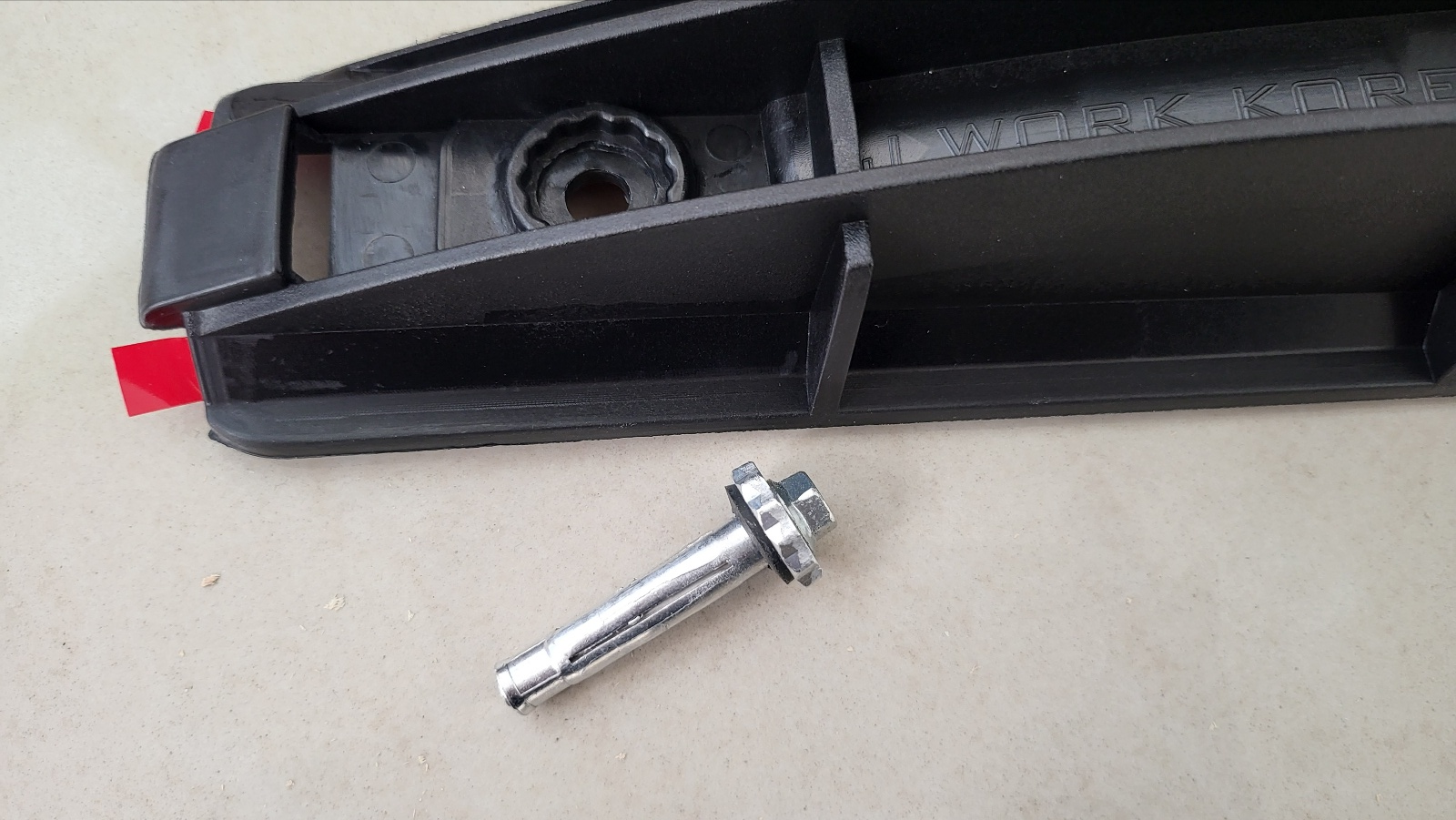

- 아래 사진과 같은  잭너트 가 제공되고 있다. 잭너트에 볼트 꼽혀 있음  .  검정색 링은 방수용 고무.









방수대책 확인

1. 앞의 사진에서의 잭너트 부분에 고무 와셔 .

2. 차체에 낸 구멍으로 물 들어가지 못하도록 브라켓 하단에  양면접착 실리콘이 부착되어 있다(아래 사진).

3. 볼트 체결된 부위는 커버가 있어 물이 직접적으로 접근하기 힘든 구조.

- 위 3가지 요소로 방수는 충분해 보임.







루프랙 장착

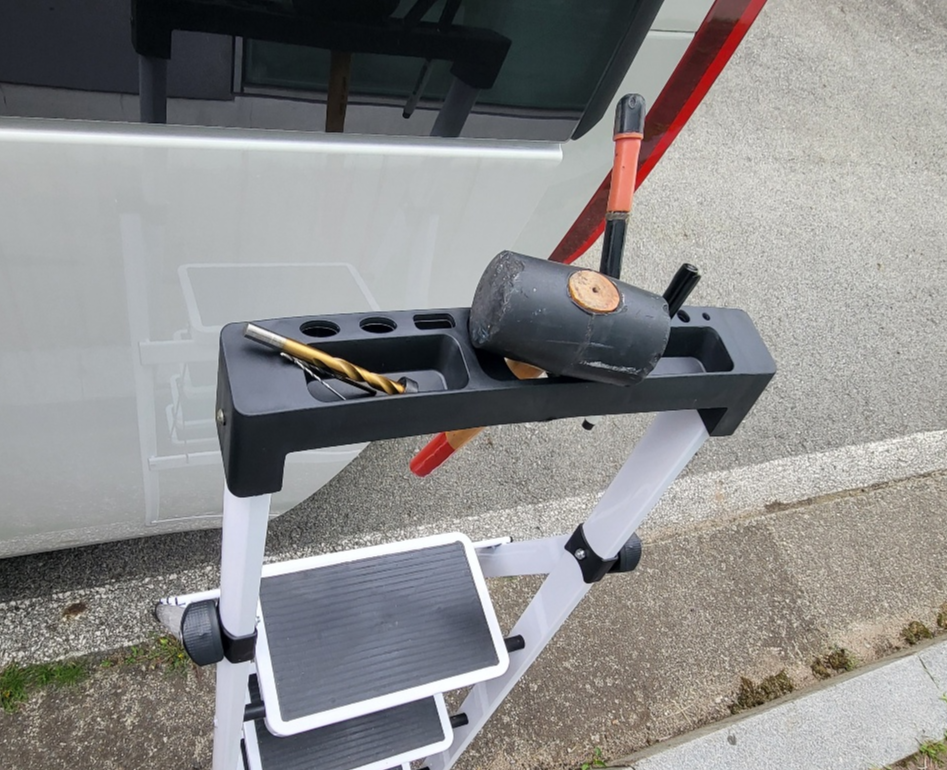

- 스타리아 지붕 작업할때 사다리 필수.

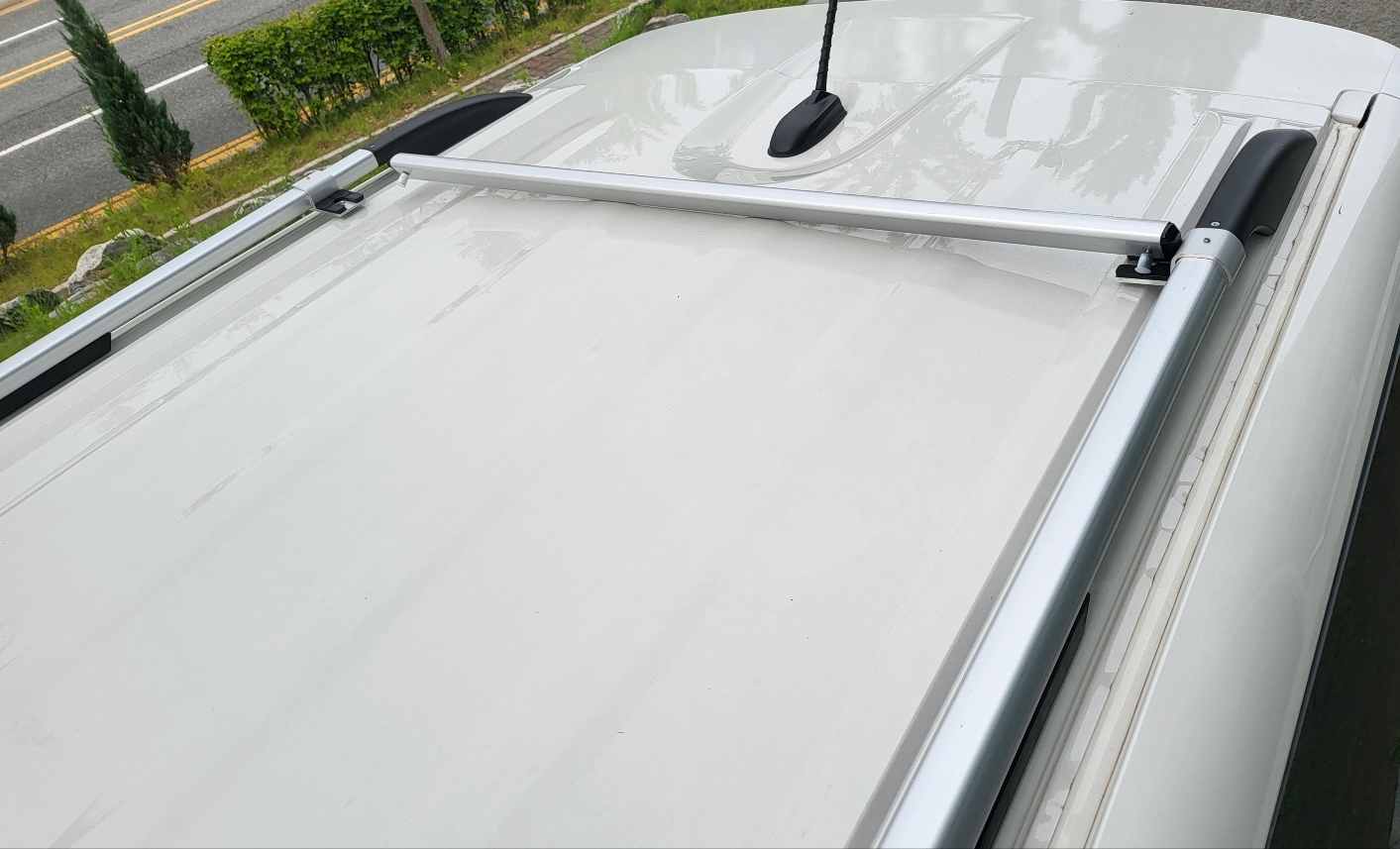

제품설명서에서 장착하라는 곳. 지붕에 철판이 솟아 있는 부분이 2군데 있는데 안쪽에 설치하라고 함.



바깥쪽에 배치해봄. - 바깥 쪽에 달면 동봉된 가로바 사용 못하지만, 브라켓 추가로 달든지 혹은 알루미늄 프로파일 등으로 가로바 직접 만들어 장착하기로 하고 바깥쪽에 달기로 함.

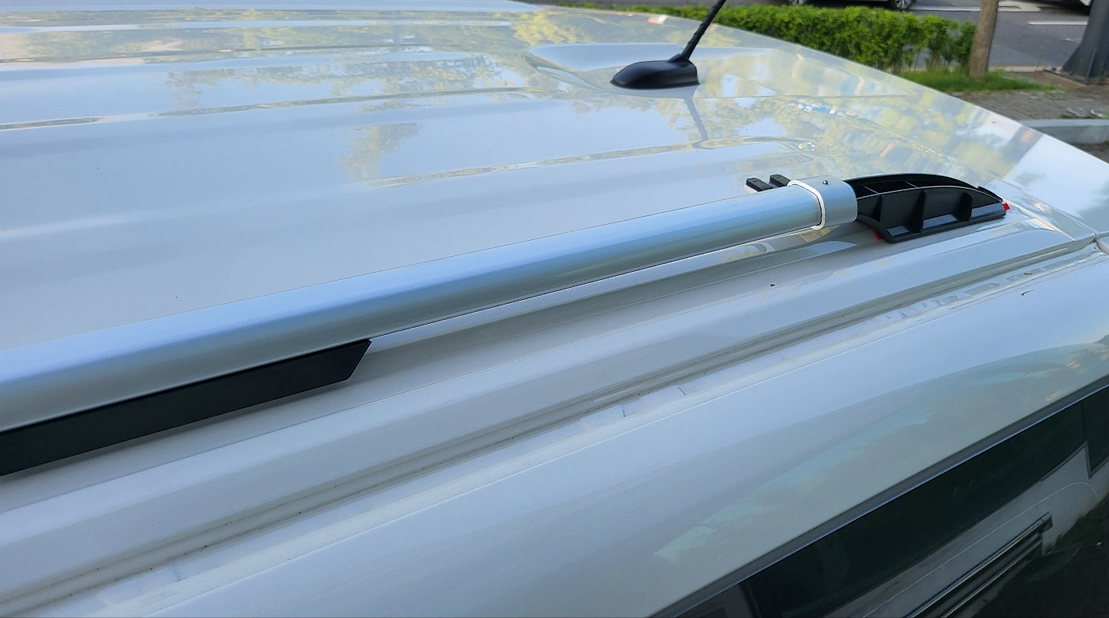

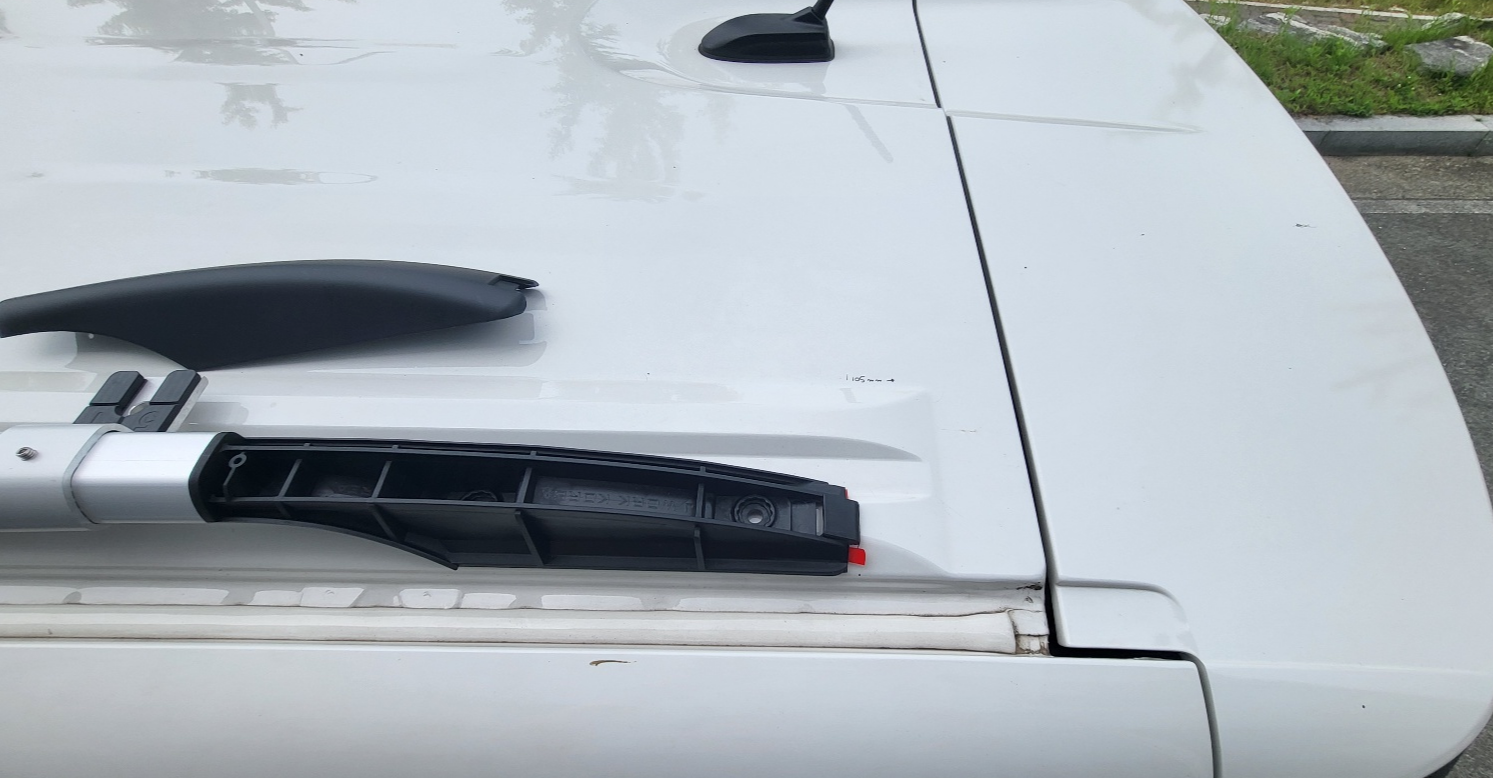

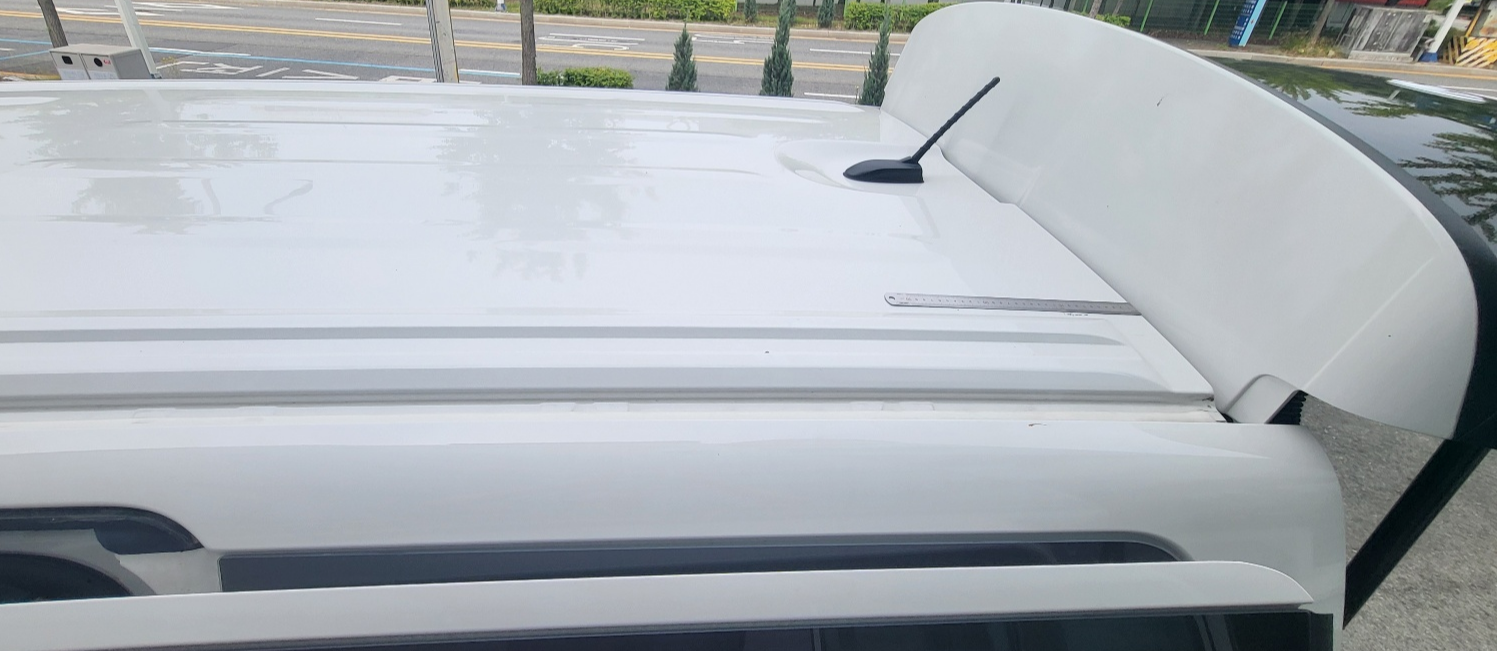

장착 전



- 지붕의 경계에서 105mm 위치에 루프랙 경계를 배치하라고 되어있음. 그대로 함.

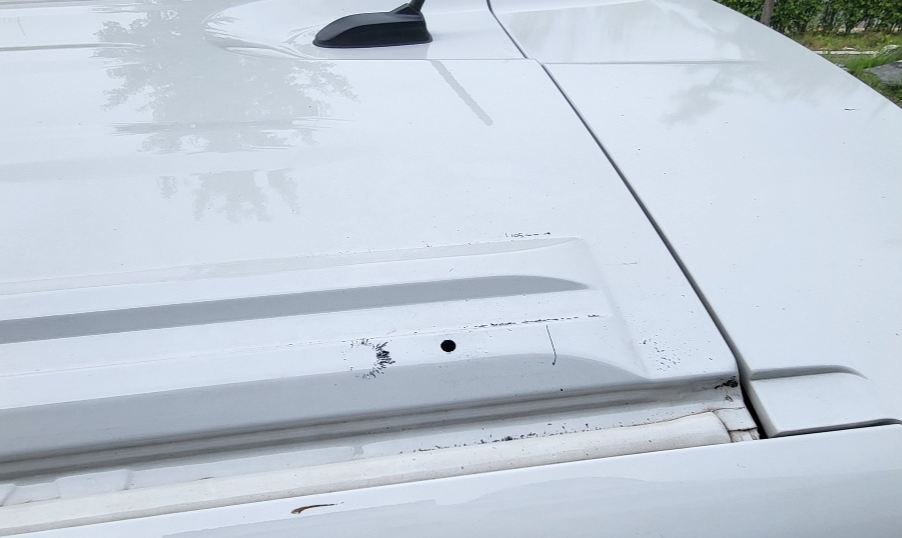

지름 8mm 구멍

- 드릴링은 항상 작은 지름(예 : 2mm) 부터 시작하여 점진적으로 지름 큰걸로 작업한다. 예 : 2mm -> 4mm -> 6mm -> 8mm

( 드릴 비트는 항상 다양한 지름별로 준비 하고 있어야 함. )

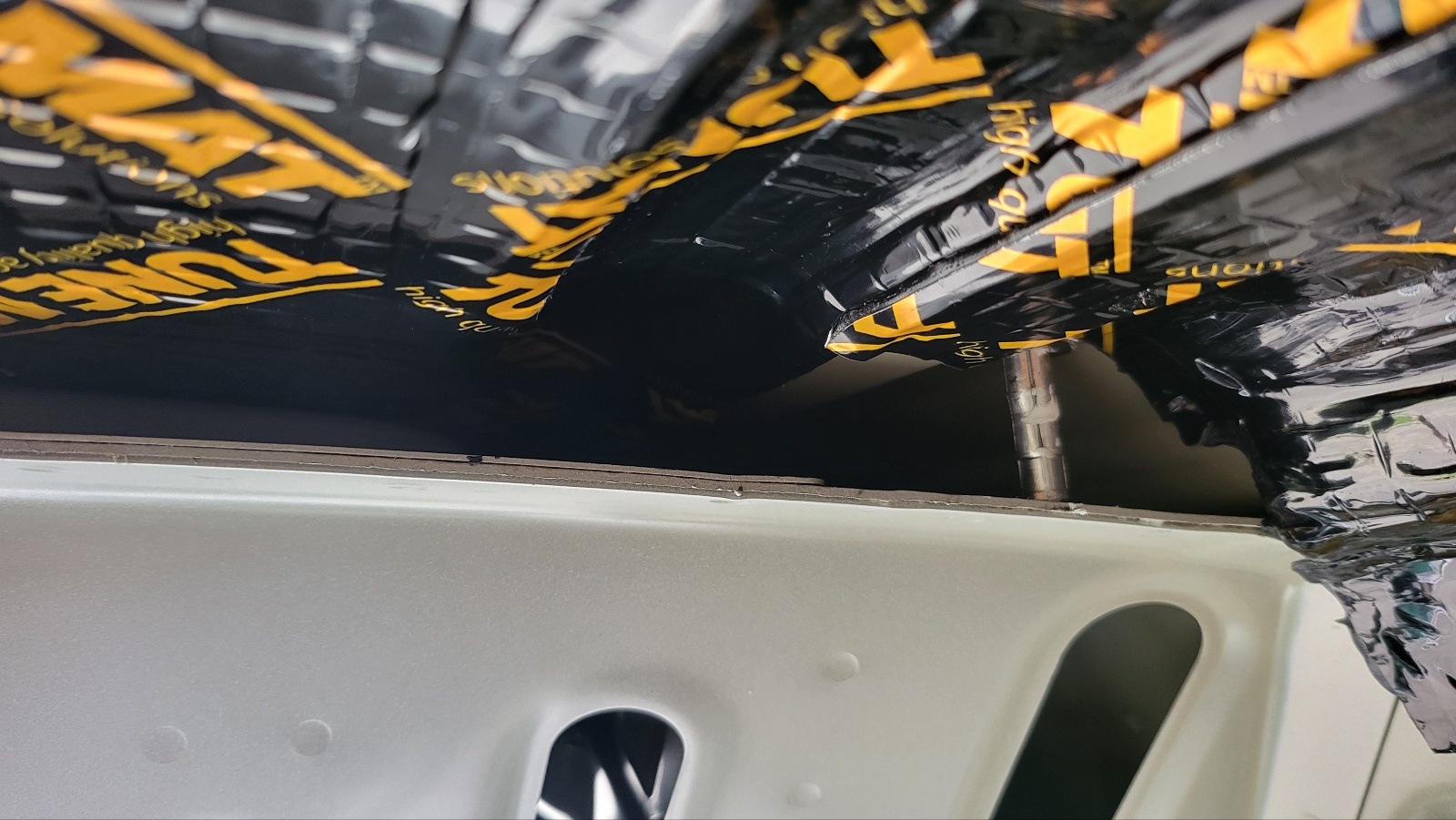

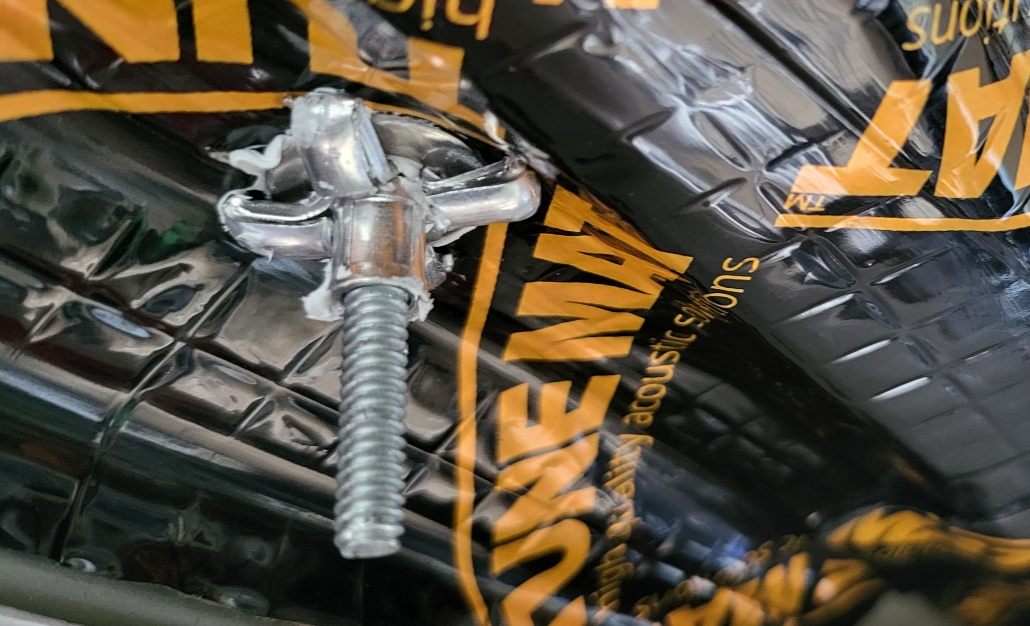

내부에서 구멍 뚫린 위치 보기





저 구멍자리에 볼트 넣어보면 , 볼트가 길어서 아래 철판에 살짝 닿고 지붕 위에 고정되는 플라스틱 브라켓에 잭너트 머리가 고정되지 못하여 볼트 돌리면 헛돈다. 내부에서 잭너트 헛돌지 않게 잡은 상태에서 외부에서 볼트 돌려야 함.

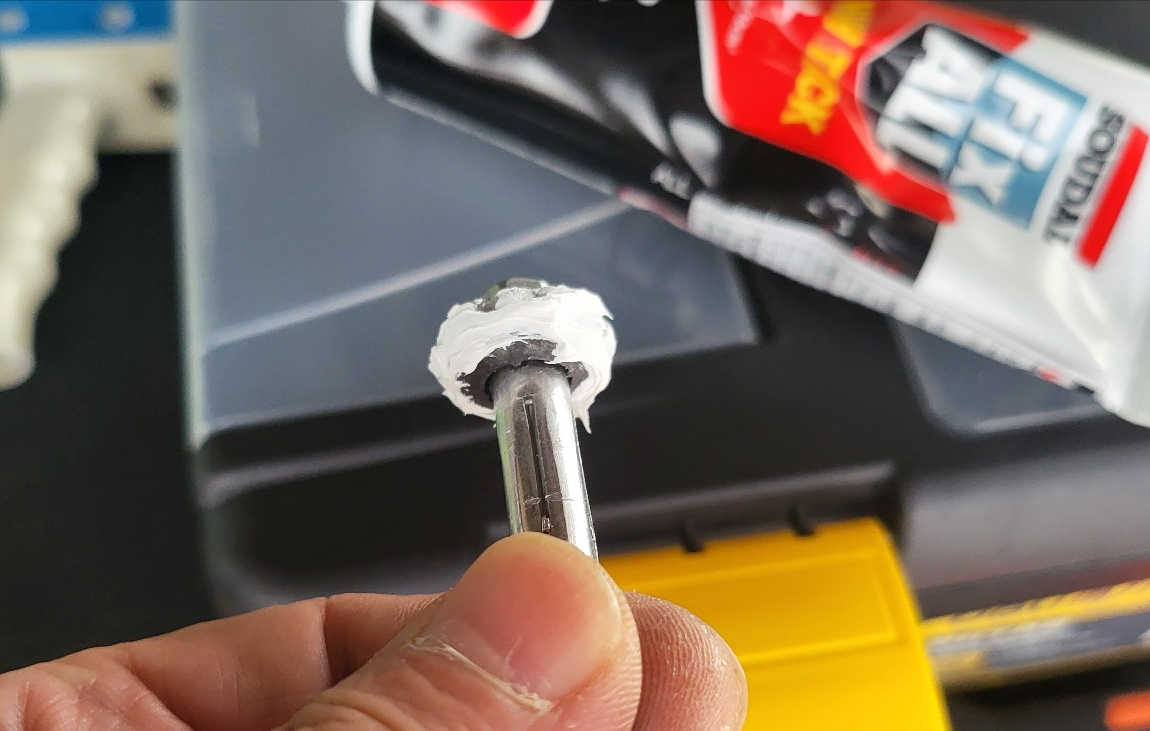

볼트 체결 전 실리콘으로 추가 방수 처리

- 제품에 방수용 고무 와셔가 있어서 추가로  실리콘 처리 안해도 되나 확고하게 방수하려고 실리콘 발랐음 .

- 사용된 실리콘 :  수달 픽스올 하이탁 . 실리콘 건 사용하지 않아도되는 치약 같은 튜브형이고 뻑뻑하여 작업성 좋았음.



추가로 스텐재질의 와셔 준비하고 여기에도 실리콘 발라 아래처럼 천장에 부착 . 필수는 아님.

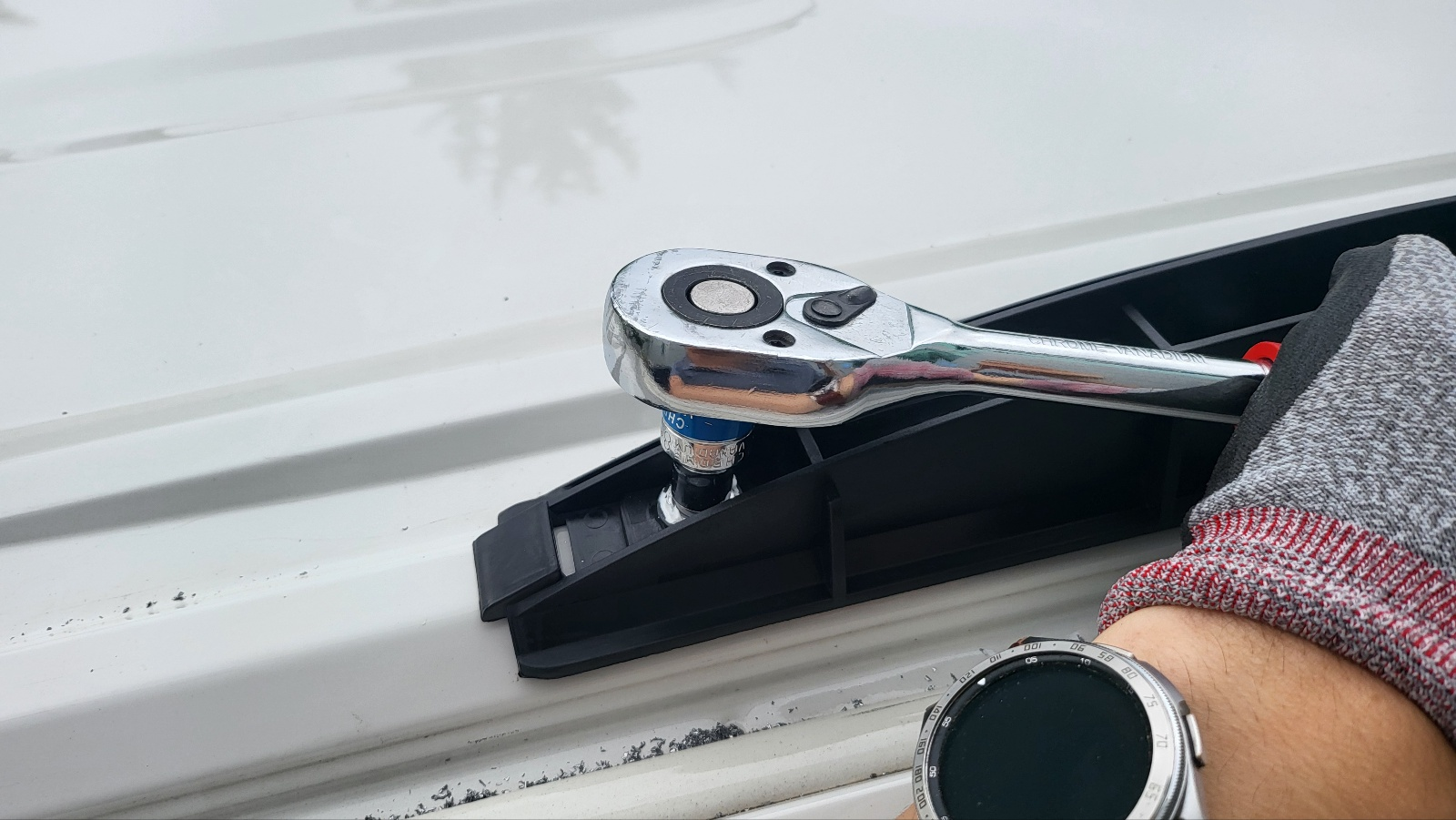

이제 지붕에서 라쳇렌치로 볼트 돌려주면 된다.

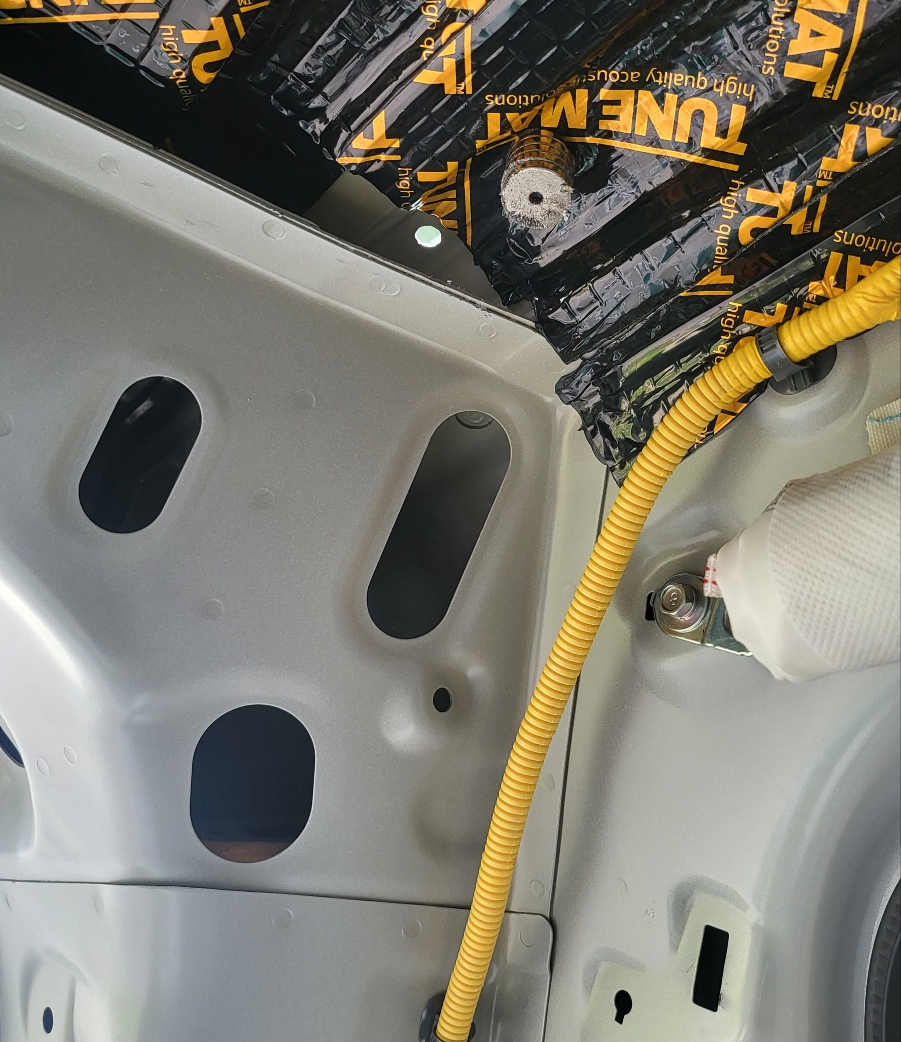

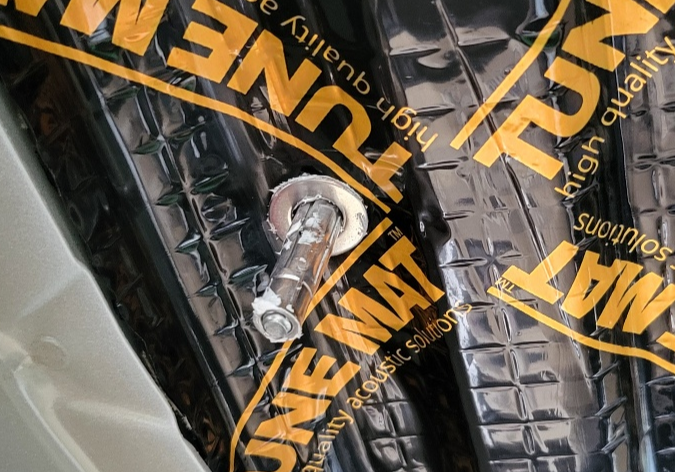

내부에서 본 모습. 안정적으로 고정된다.

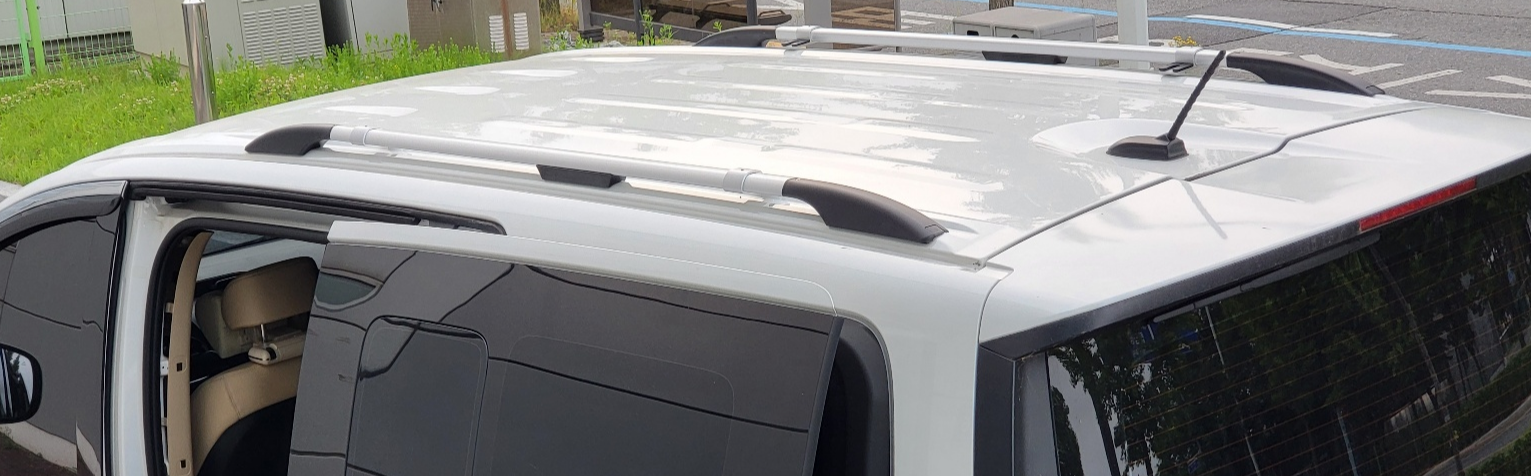

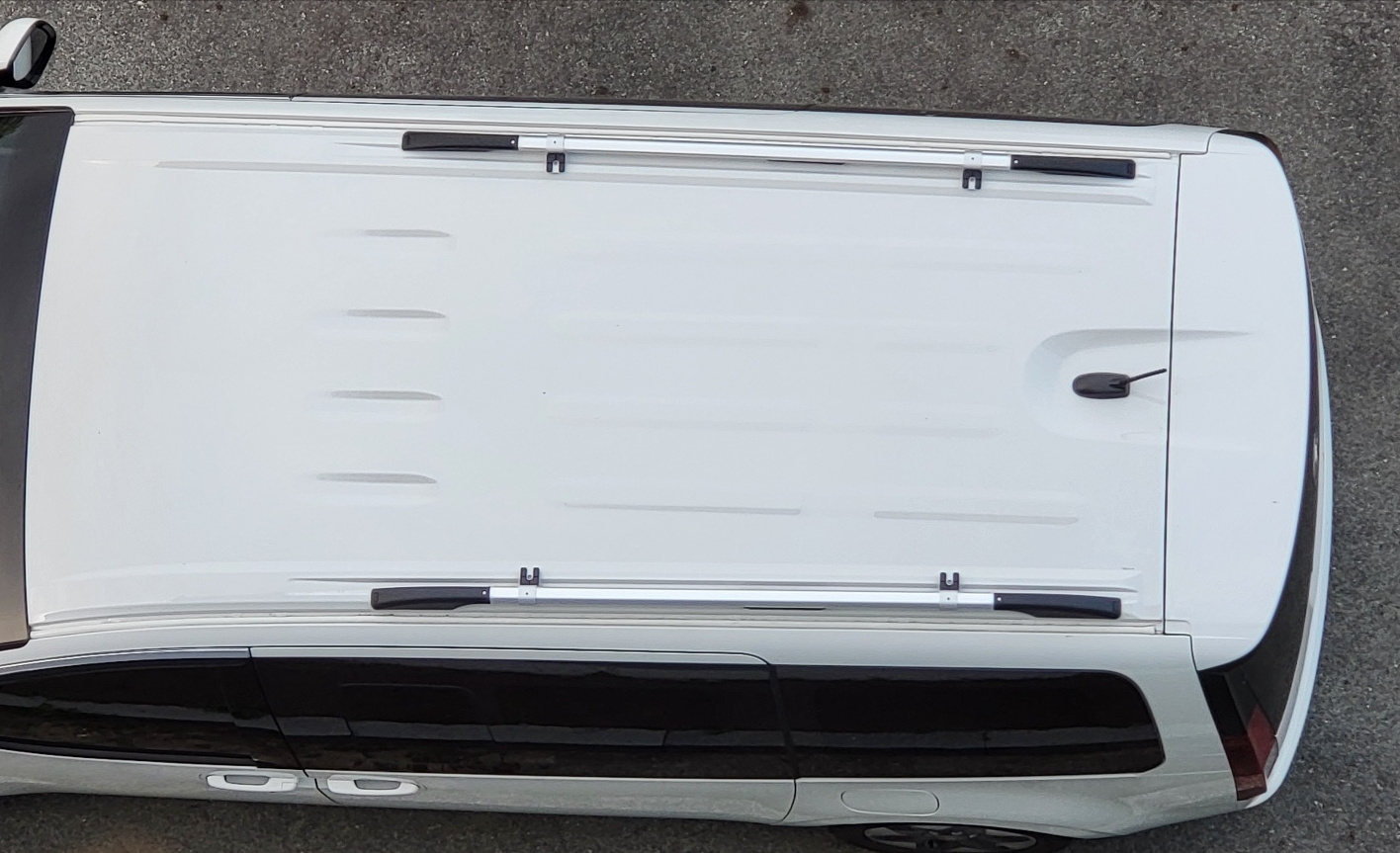

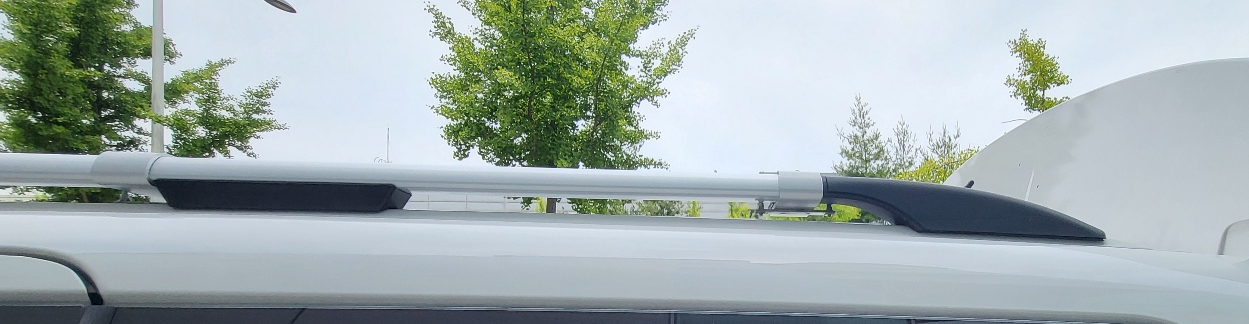

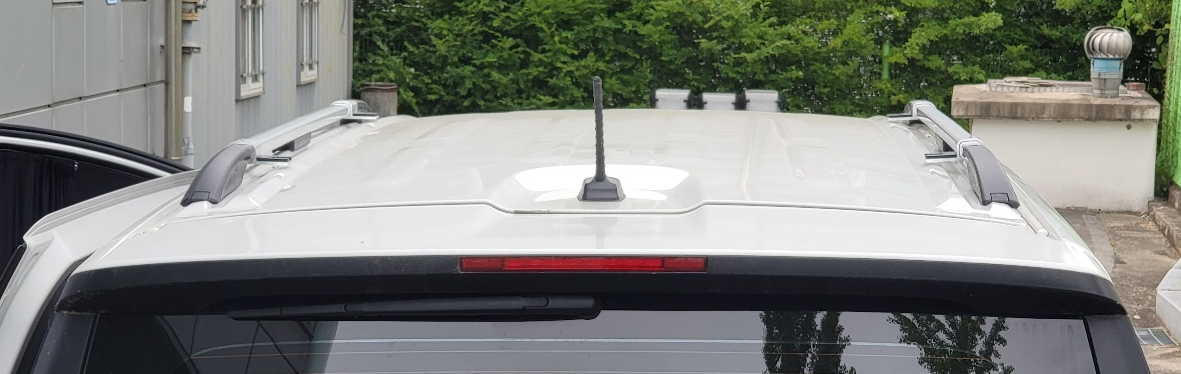

장착완료











루프랙을 안쪽에 달지 않고 바깥쪽에 달아서 제품 기본 가로바는 장착 안됨.  별도의 브래킷을 이용하든지 혹은 알루미늄 프로파일 이용하기로 함.

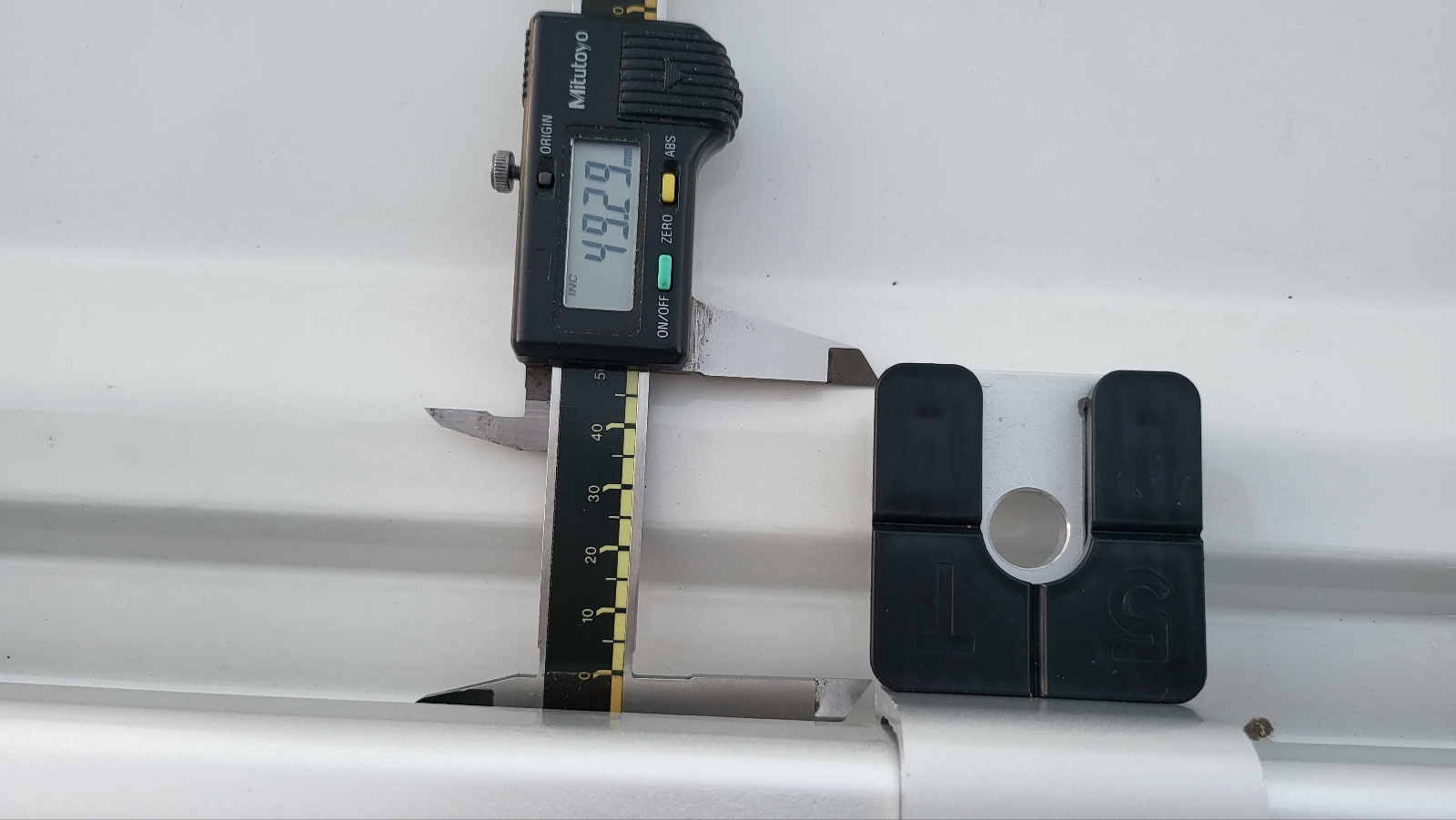

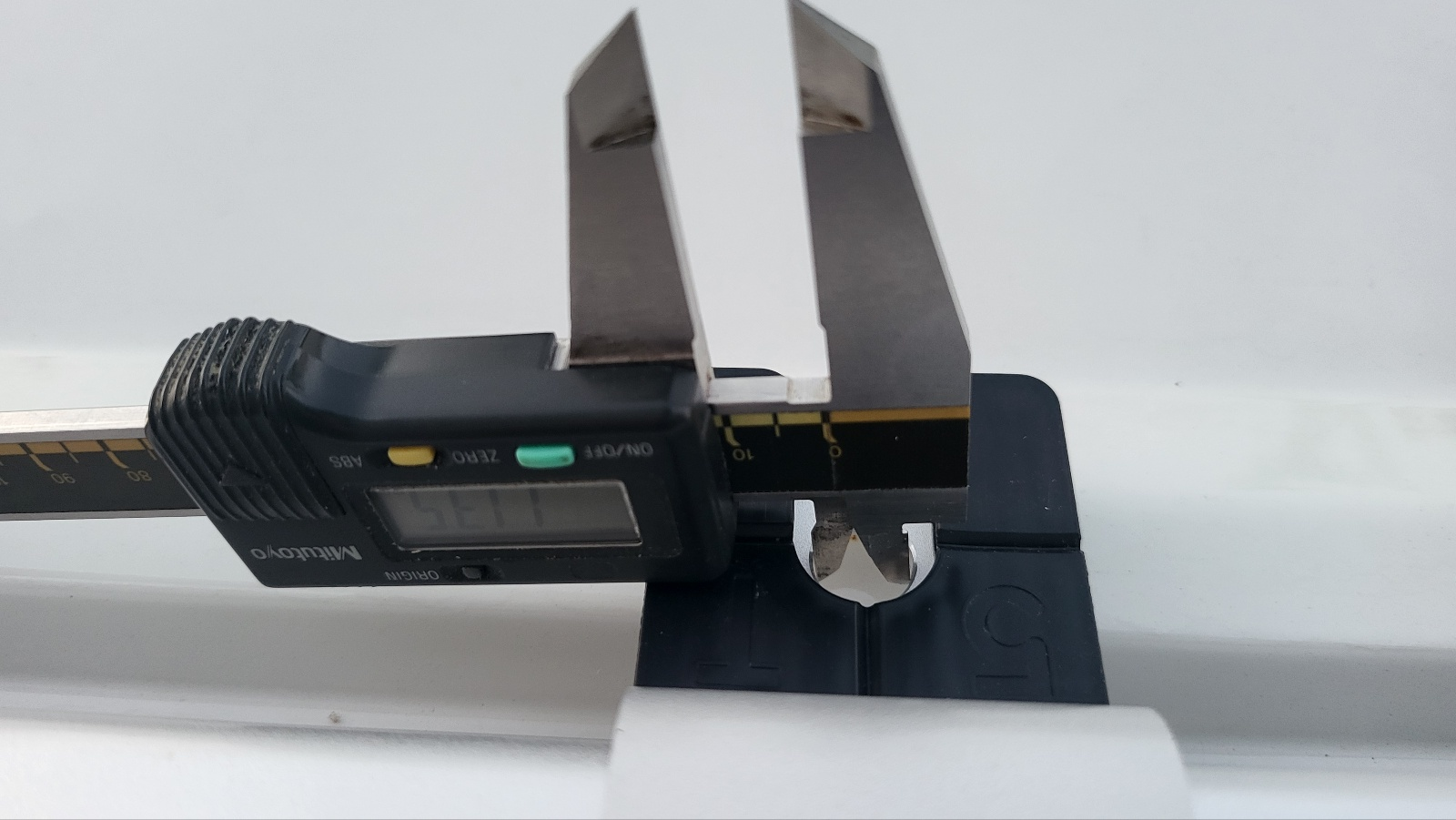

치수 실측

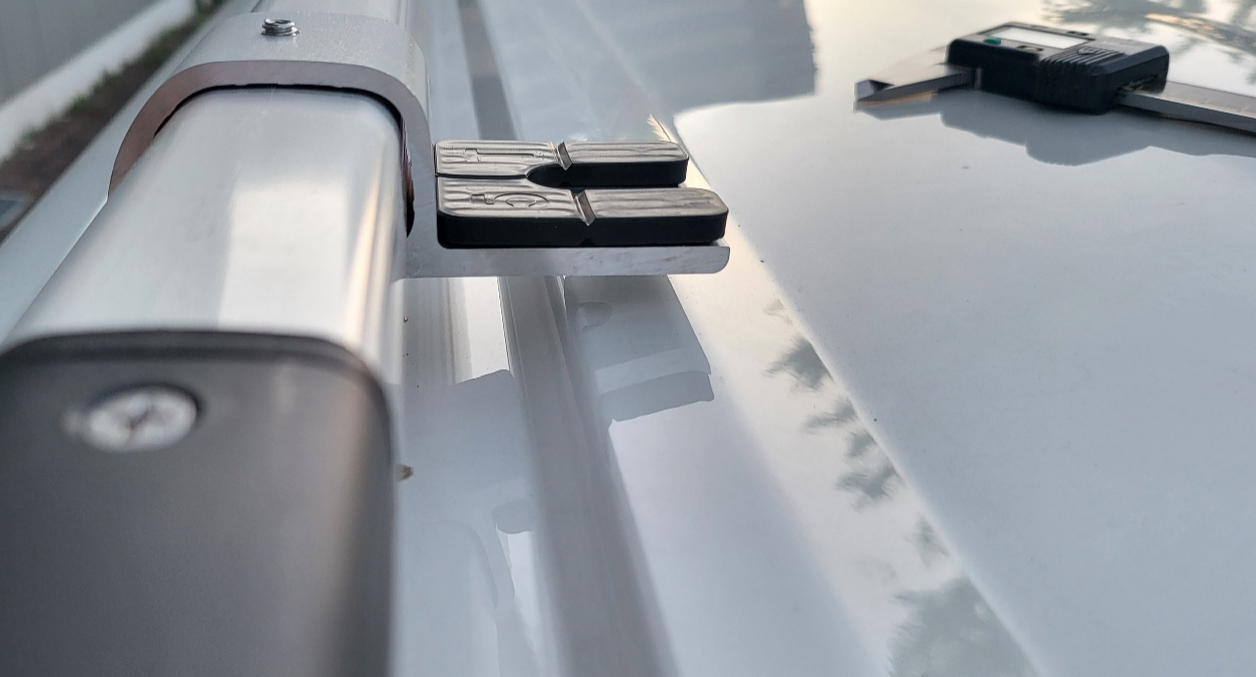

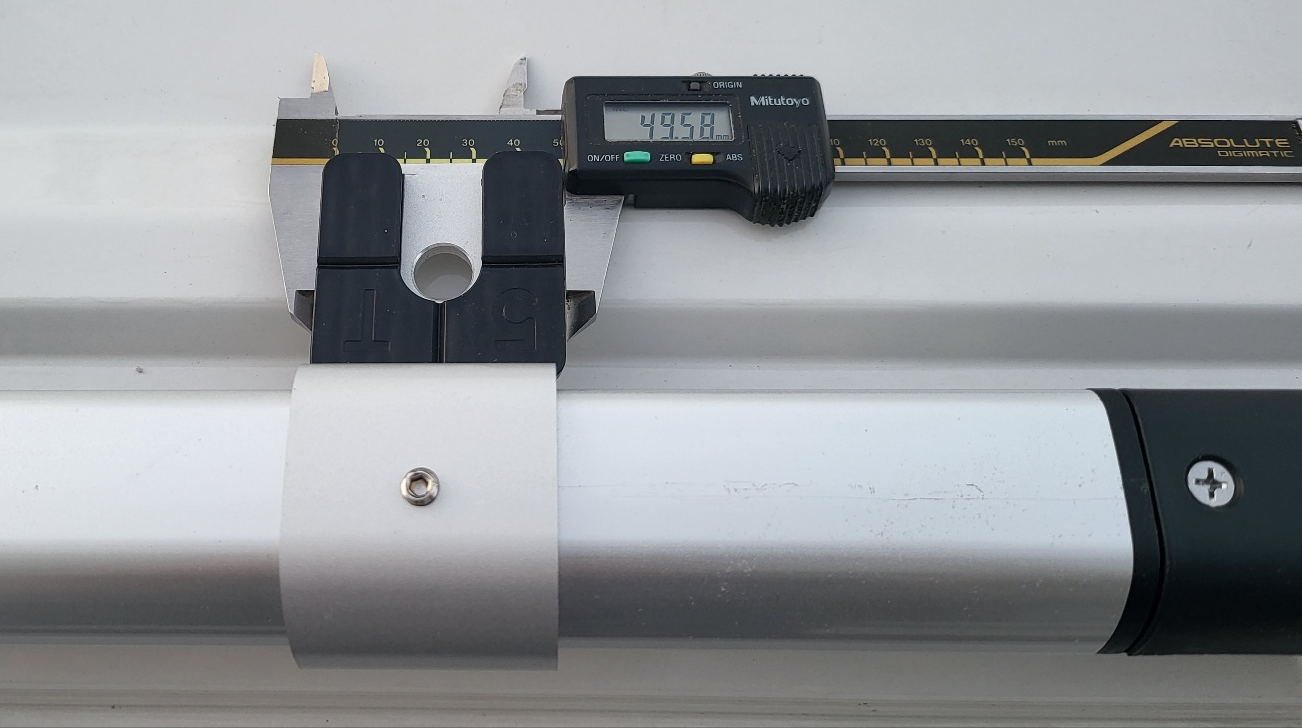

고정 브라켓 상세.

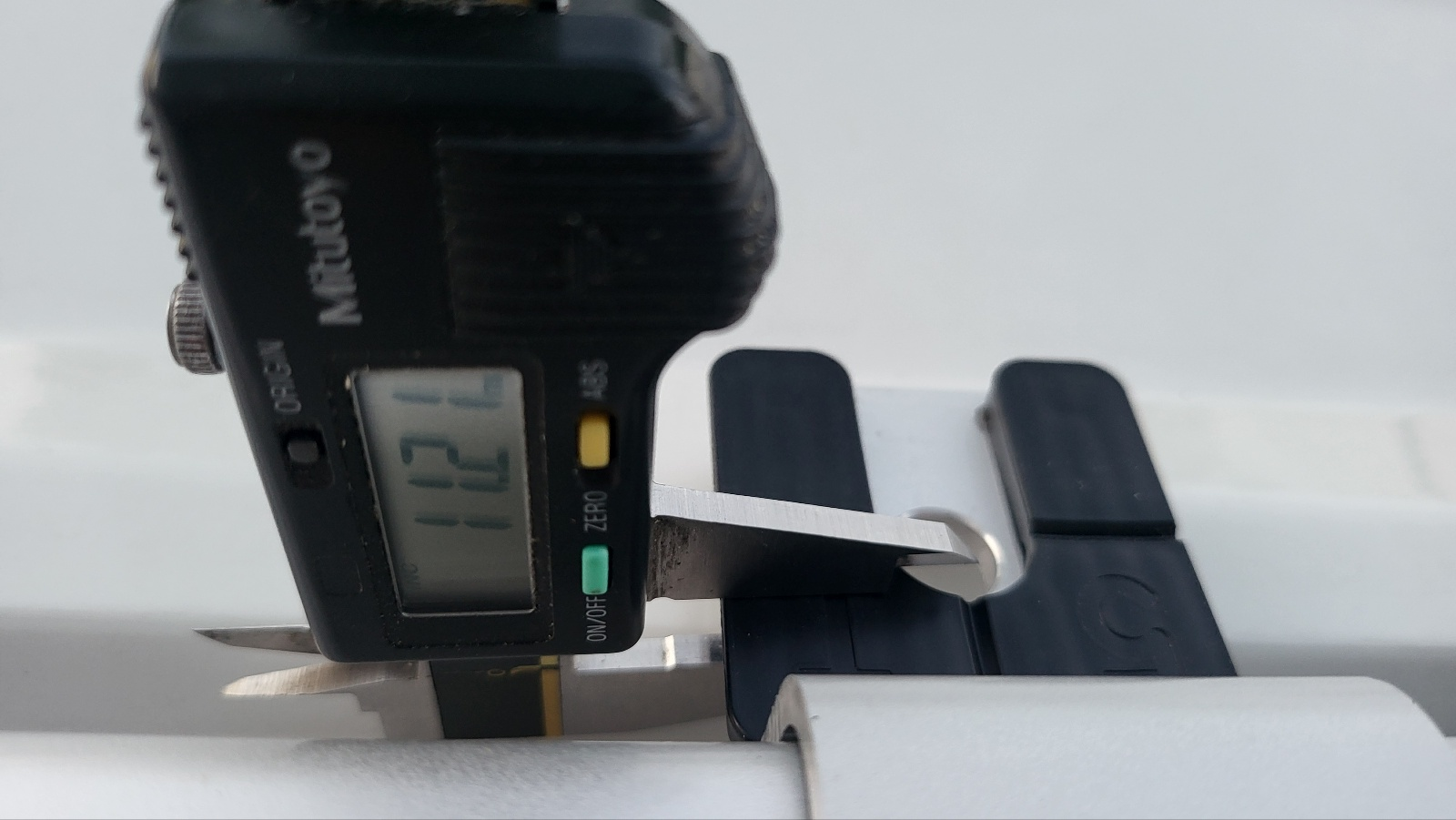

두께 : 11.2 mm (알루미늄 5mm + 플라스틱 6mm)



홀지름 : 11.35mm

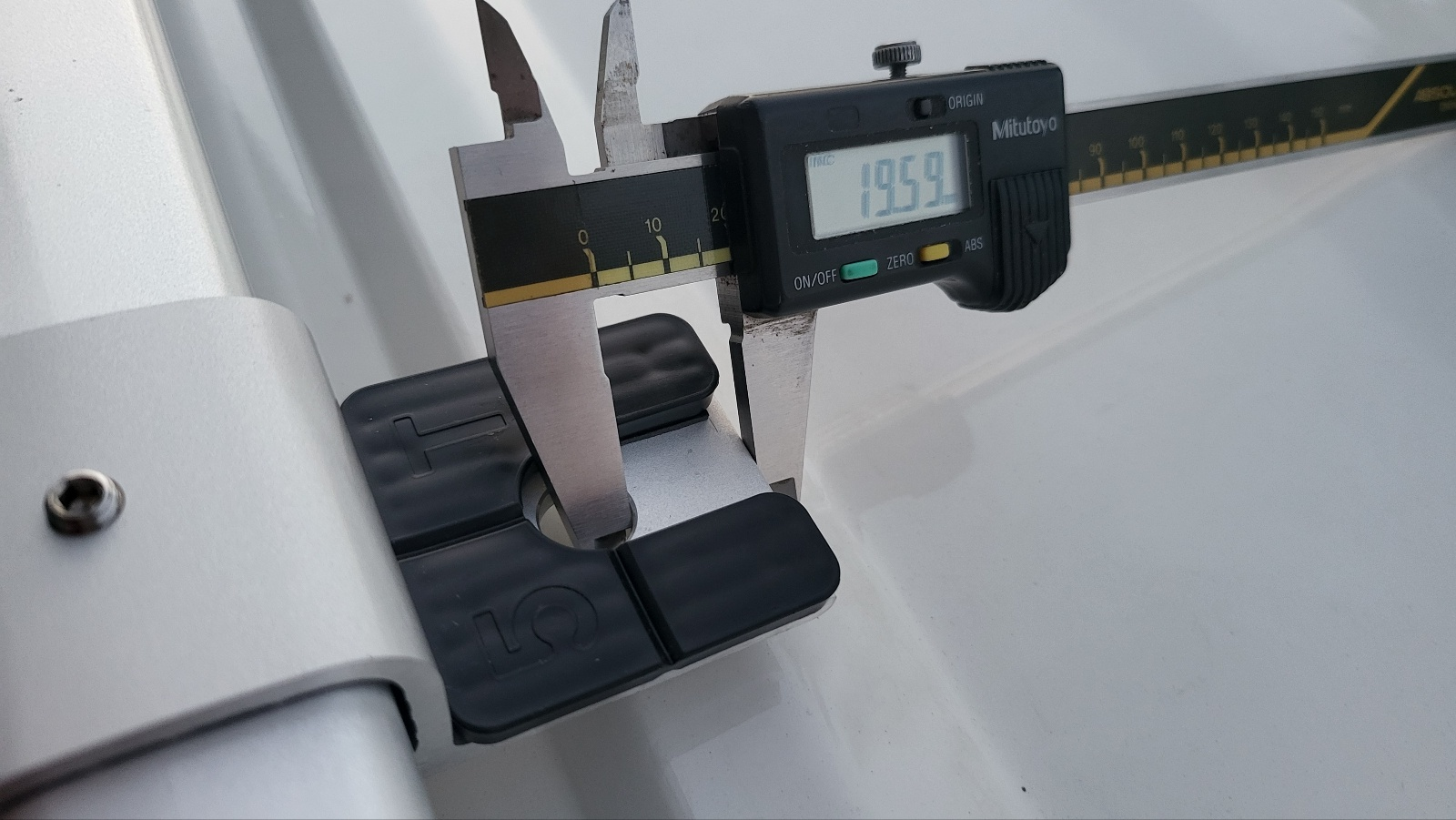

홀에서 경계까지 : 19.59mm

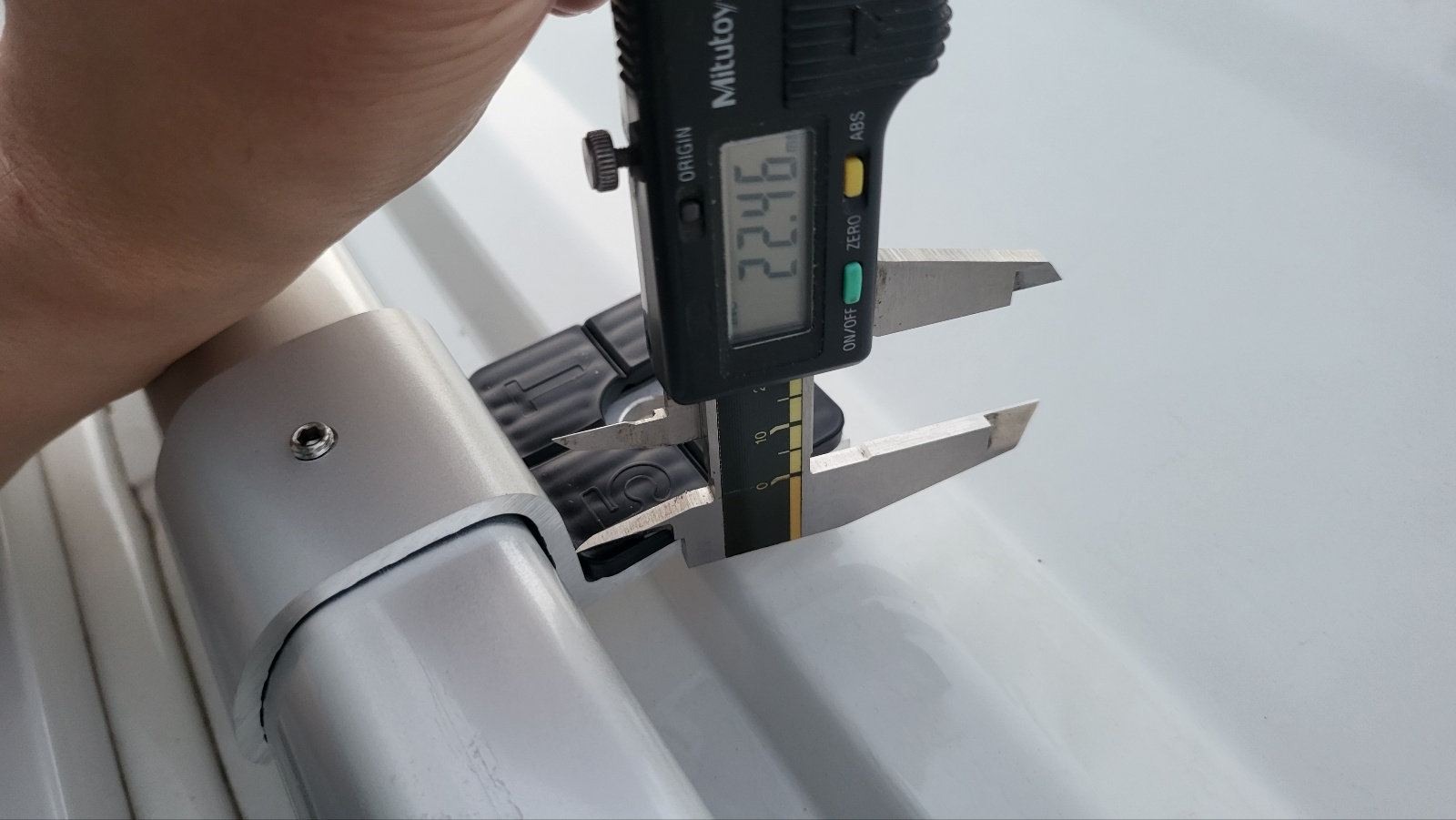

검정색 프라스틱 상단에서 알루미늄 브라켓 상단면 까지 : 22.46mm

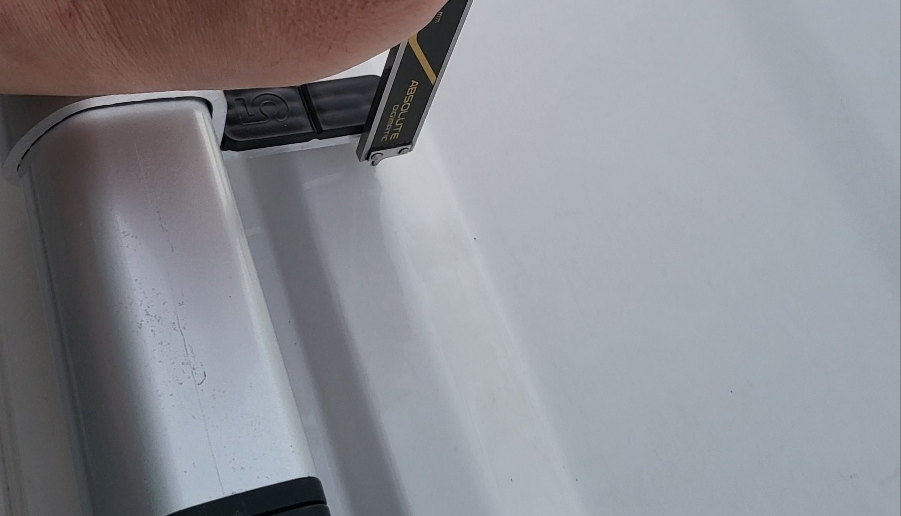

차량 지붕에서 브라켓 하단까지 : 7.43mm



루프랙 방향으로  알루미늄 프로파일 장착

- 2024.06.05

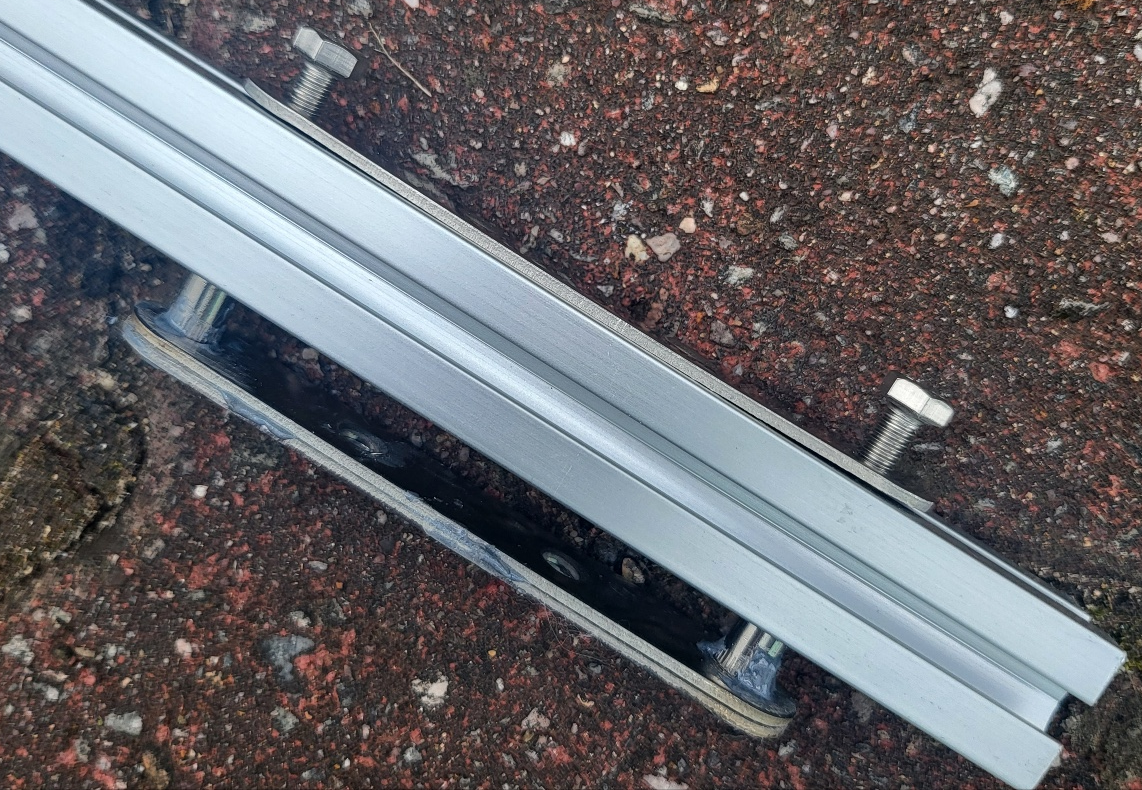

-  알루미늄 프로파일 2020 에 5mm 홀 내고 아래처럼 볼트 체결 구조 만들었다.

너트 부분  만들기 상세보기 : https://igotit.tistory.com/5640

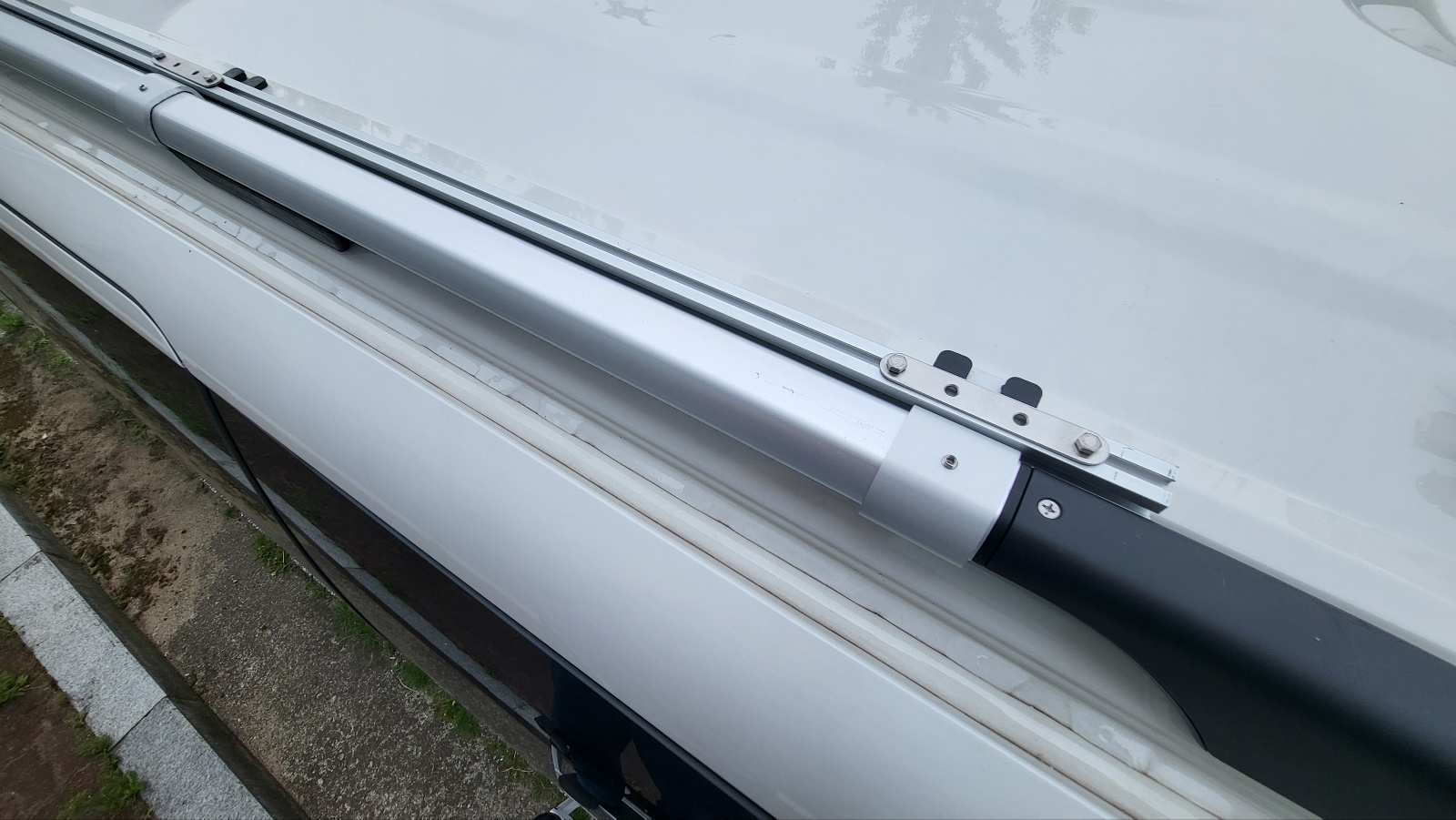

루프랙 브라켓에 아래 사진 처럼 고정 가능

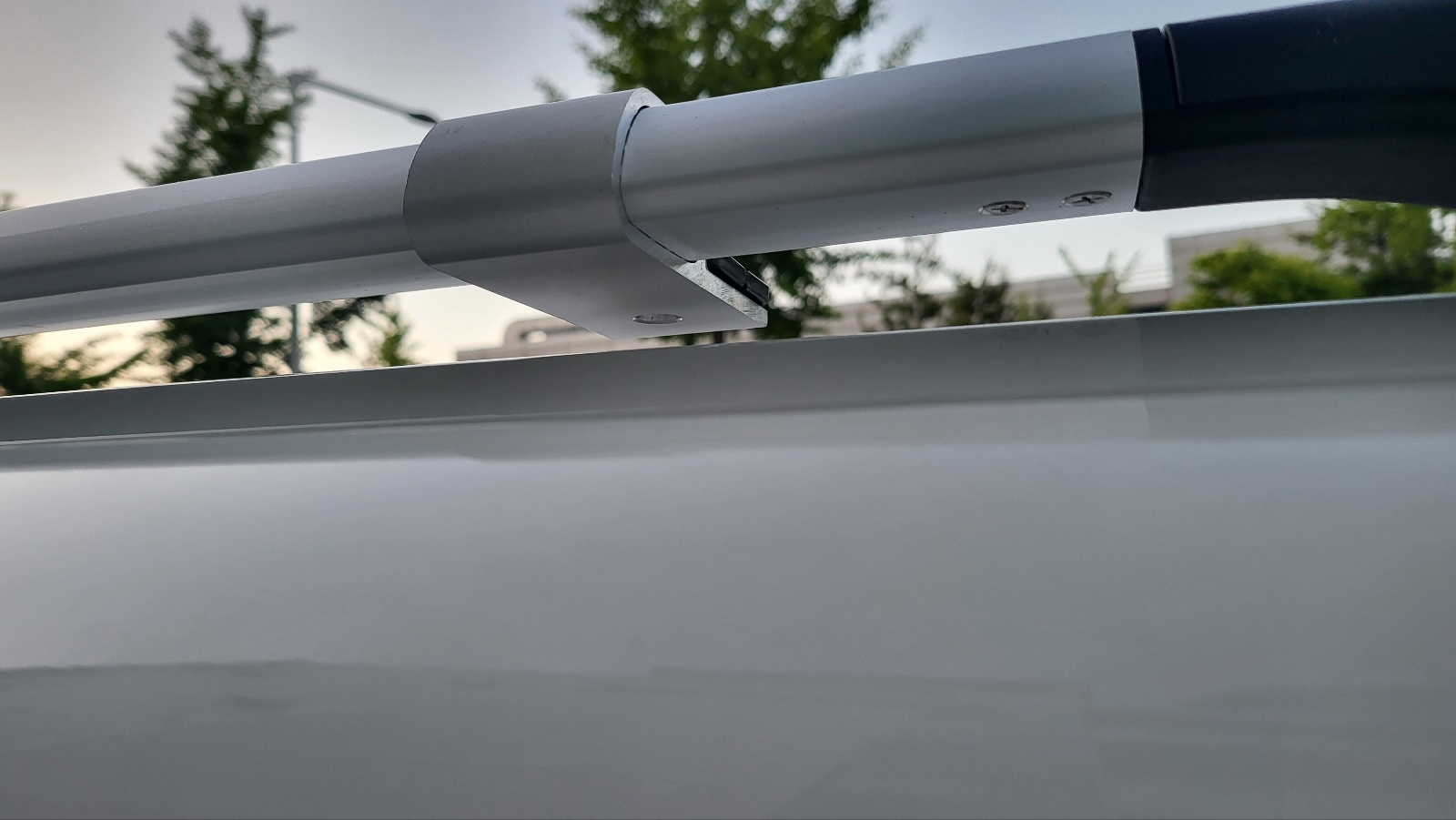

옆에서 보면 루프랙이 가려줘서  프로파일 보이지 않아 보기 싫지 않음.







루프랙을 지지기반으로 태양광 패널 달기

DIY . 스타리아 . 태양광 패널 달기
