DIY . 스타리아 . 태양광 패널 달기









스타리아 지붕에 태양광 패널

- 용량 : 200W (40V x 5A), 100W(20V x 5A) 2개 직렬.

- 돌출 높이 최소화 하였고, 루프랙이 가려줘서 지저분 하지 않음.











작업 과정 상세



태양광 패널 선정

- 여러 종의 태양광 패널 중에 제품6. 100W 2개 직렬 연결.



패널 1개 규격

- 전력 : 100W(20V x 5A)

- 사이즈 : 1060  x 535 x 30 mm

- 무게 : 5.9kg



패널 구입처

- 가격 : 189,000원 + 배송비 15,000원

녹원 태양광패널 100W 200W 단결정 고효율 태양광판넬 가정 자동차 캠핑카 카라반 풀세트, 100W 2개 5









태양광 패널 장착

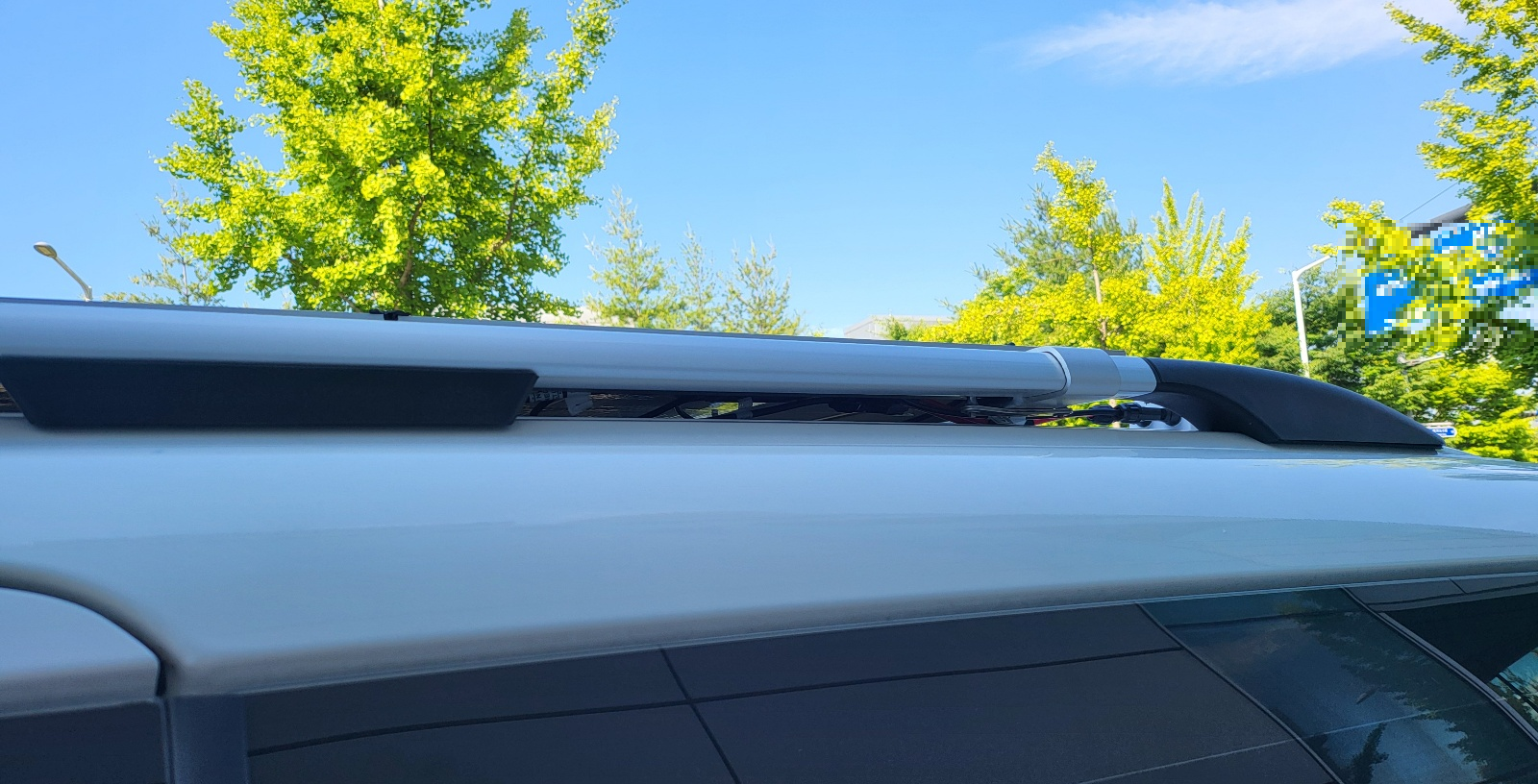

- 이전에 장착해둔 순정형 루프랙  에 알루미늄 프로파일을 루프랙과 나란하게 고정하고,

- 태양광 패널은 알루미늄 프로파일에 고정한다.





알루미늄 프로파일을 루프랙에 고정하는 브라켓 제작.

별도정리 : https://igotit.tistory.com/5640

브라켓 . 평철 . 개조

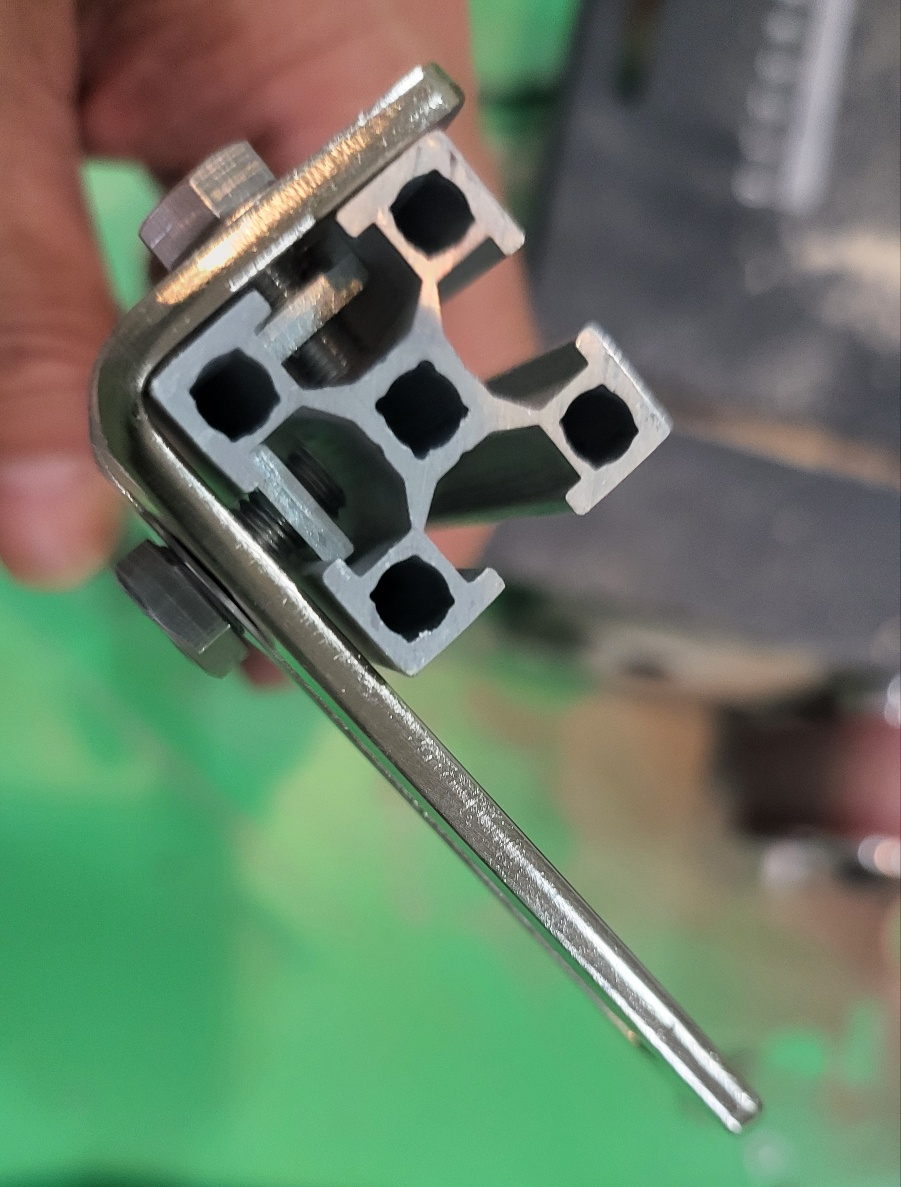

제작된 브라켓을 아래 사진 처럼 배치하고,  프로파일 과 볼트로 연결한다.

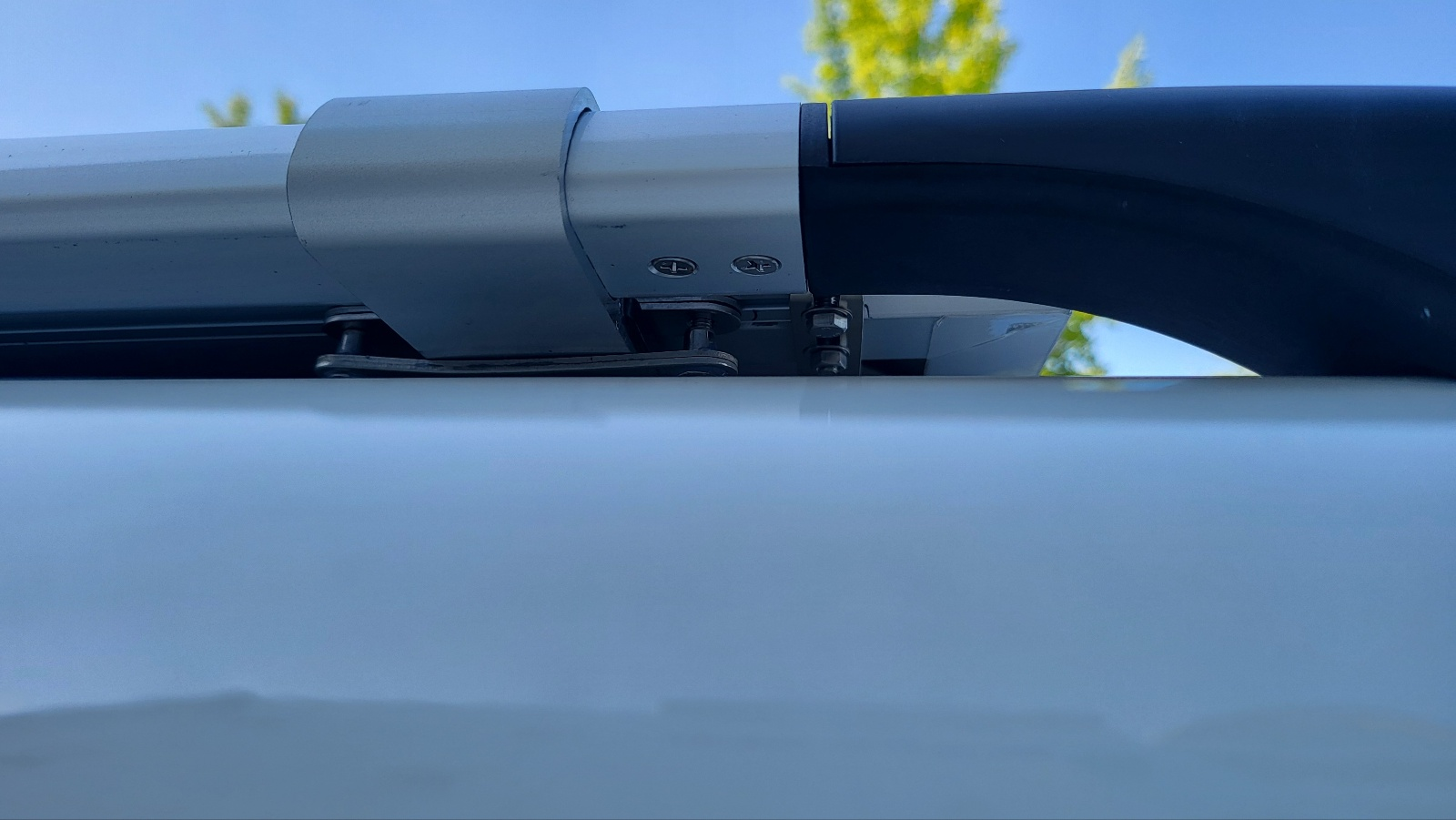

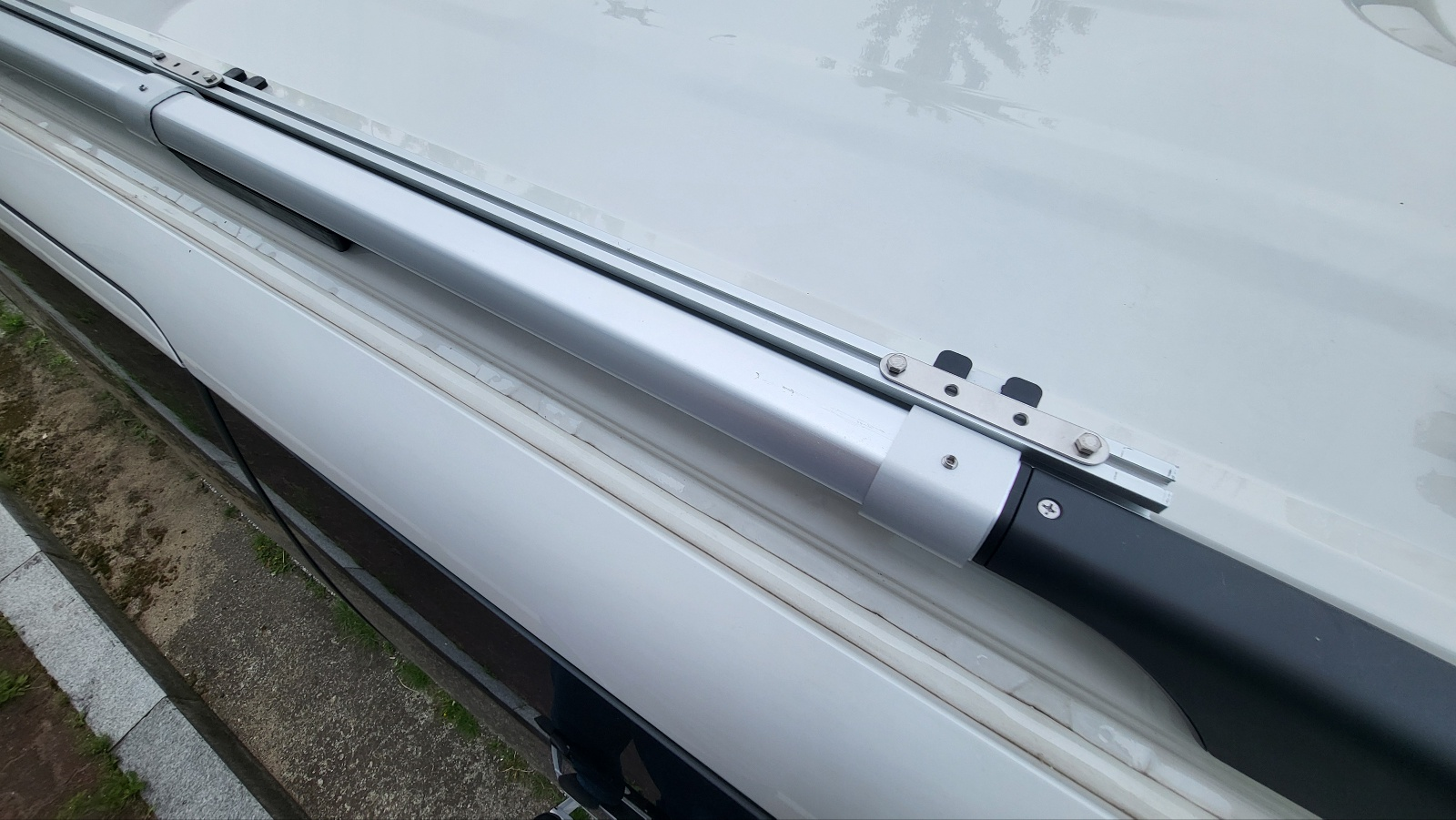

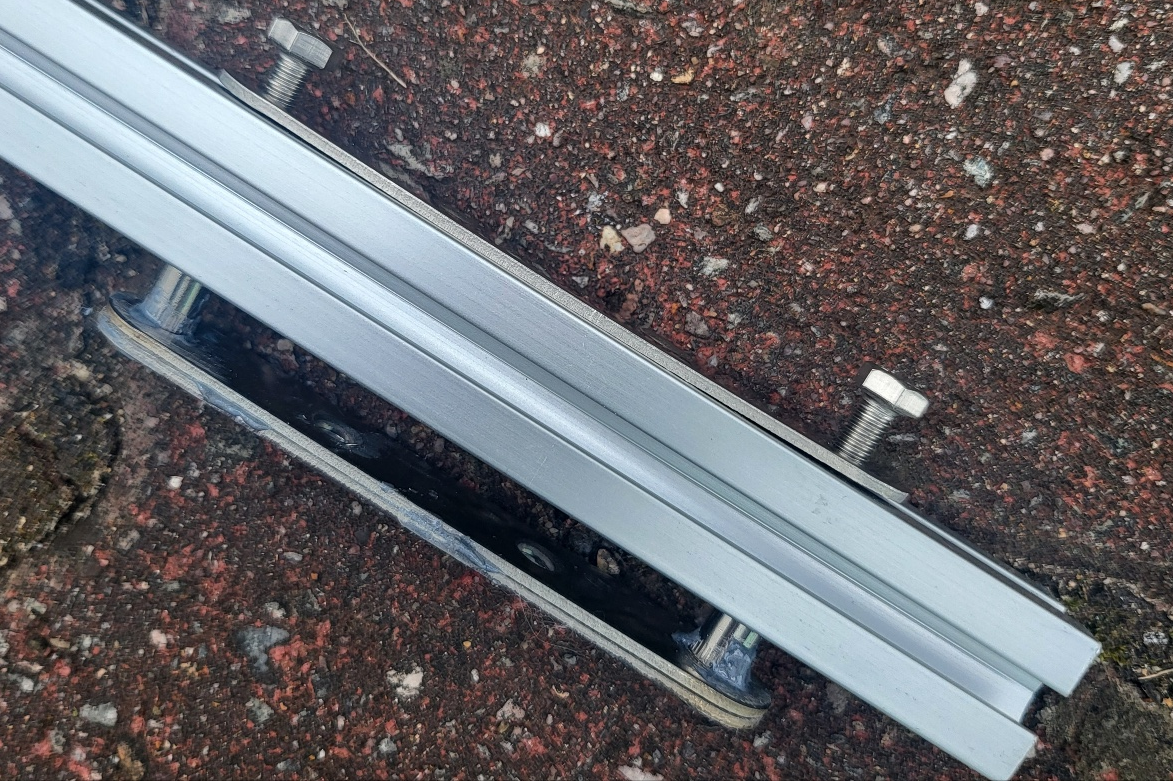

루프랙 브라켓에 프로파일 장착.

루프랙에 프로파일 장착









프로파일과 패널 고정 수단은 아래 구조.



L 자 브라켓 중에서 아래 제품 활용함.



사이즈 : 15x28x65mm 두께 : 3mm



아이베란다 3T 직각 꺽쇠 연결 보강 브라켓 니켈 FC, S(15x28x62..., 1개



알리에서도 구입가능.

0.99US $ 91% OFF|1pc Nickel plated Corner Bracket Adjustable 90 Degree L Shaped Corner Brackets Angle Iron Connector Shelf Suppo

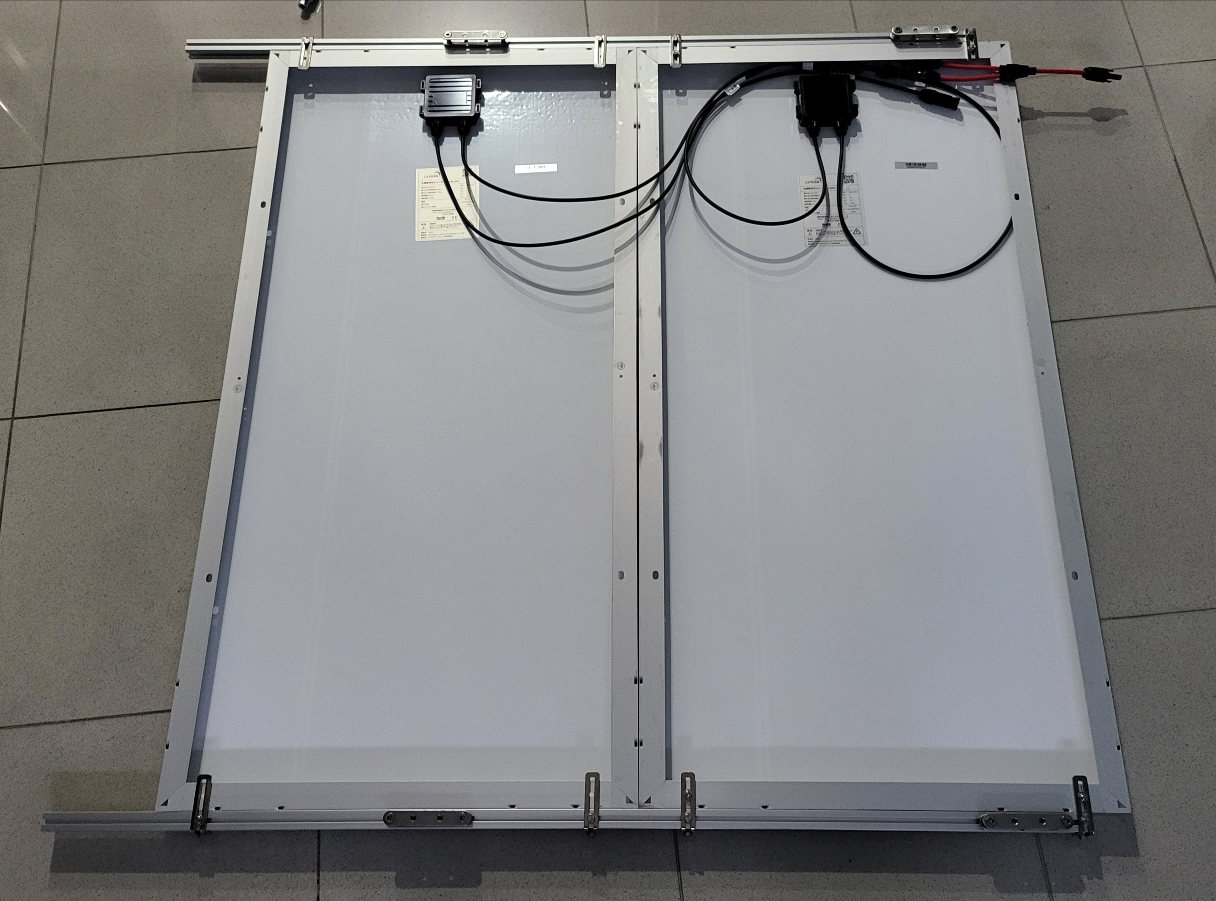

패널을 프로파일에  가조립 해보고,













최종 장착

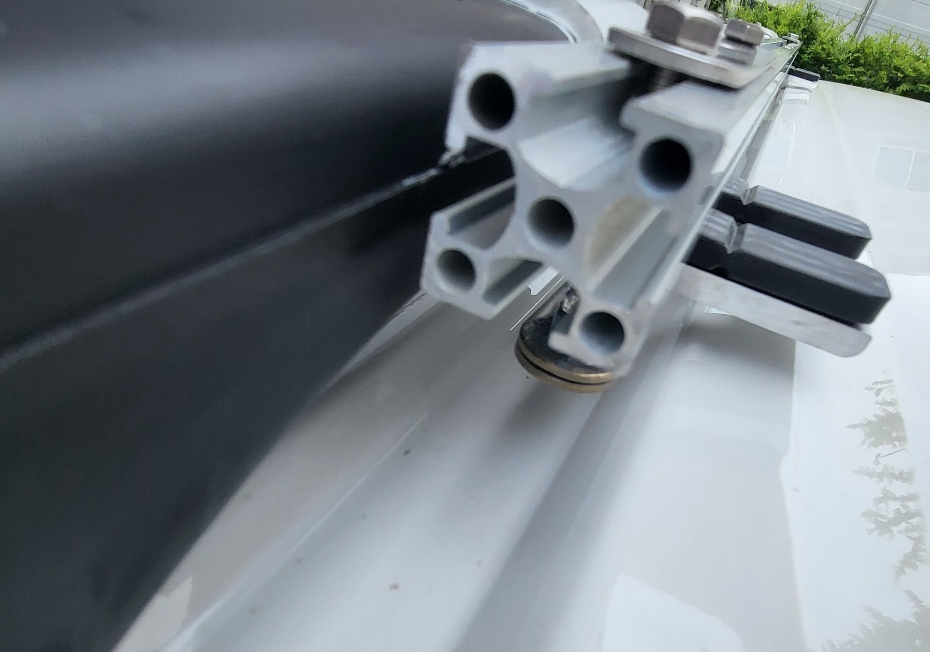

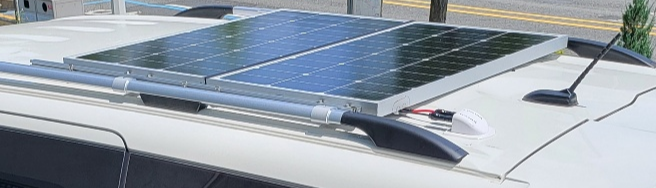

이전에 장착해뒀던 루프랙에 알루미늄 프로파일을 고정하는 방식. 태양광 패널은 알루미늄 프로파일에 고정.





케이블들은 패널의 뒷면(백색) 에 실리콘 단면 테이프로 부착하여 차량 지붕에 닿지 않게 함.









- 패널의 지붕위 돌출 최소화 달성됨. 패널 두께 3cm + 패널 바닥에서 지붕 까지 1cm , 총 4cm

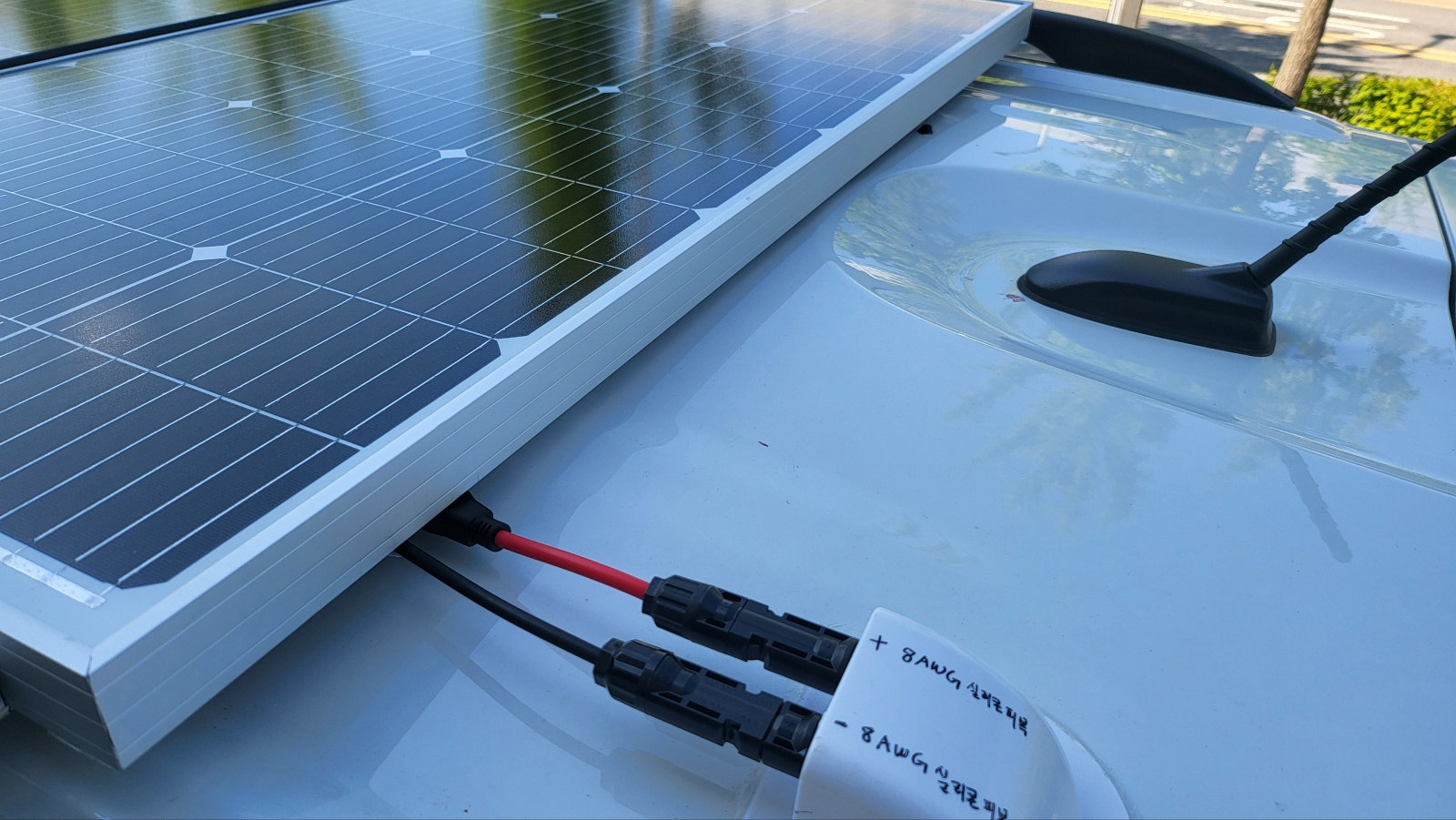

- 패널의 MC4 커넥터를 인입부의 커넥터로 연결



- 전선 인입부 마감재 장착 및 내부배선 처리 상세  : https://igotit.tistory.com/5602

DIY . 스타리아 . 태양광 패널 전선 인입부

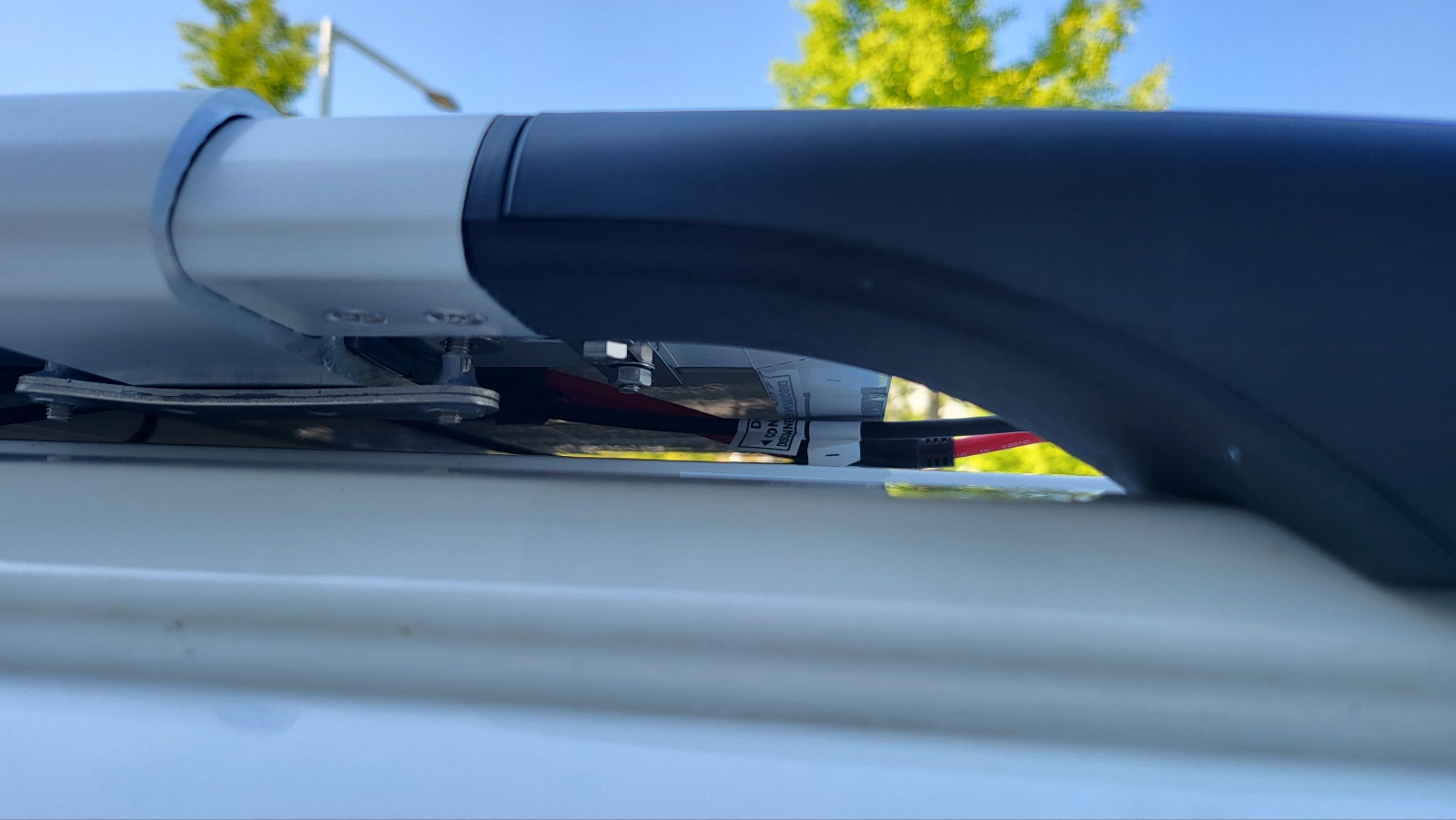

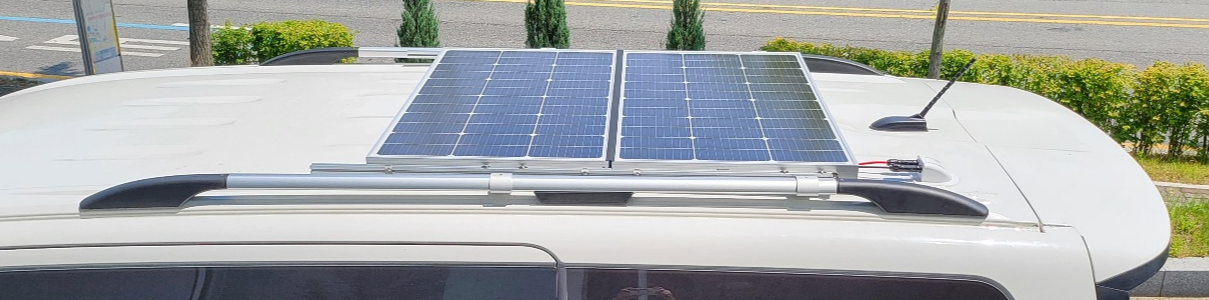

옆에서 보면 태양광 패널 달렸는지 모를정도로 패널  돌출 최소화 달성함.

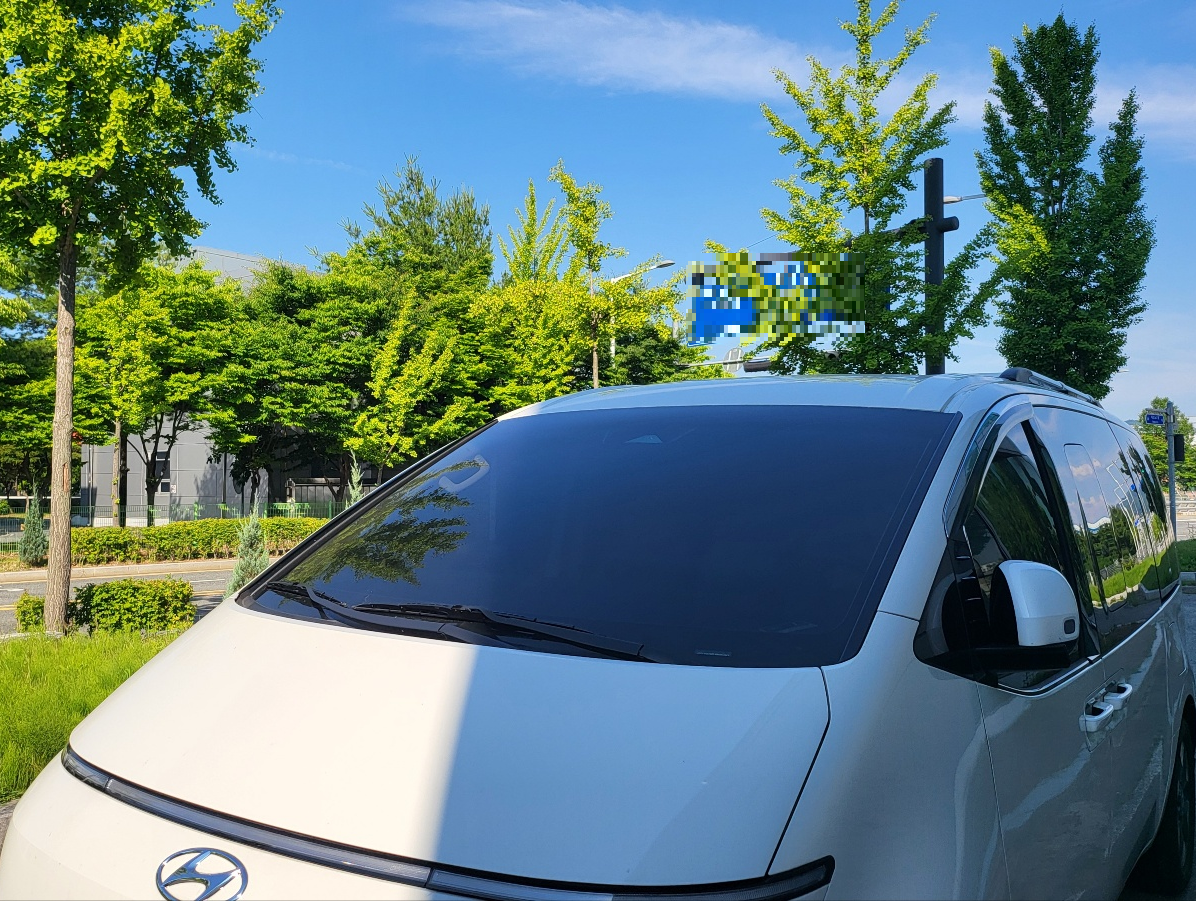

앞에서 봐도 티 안남

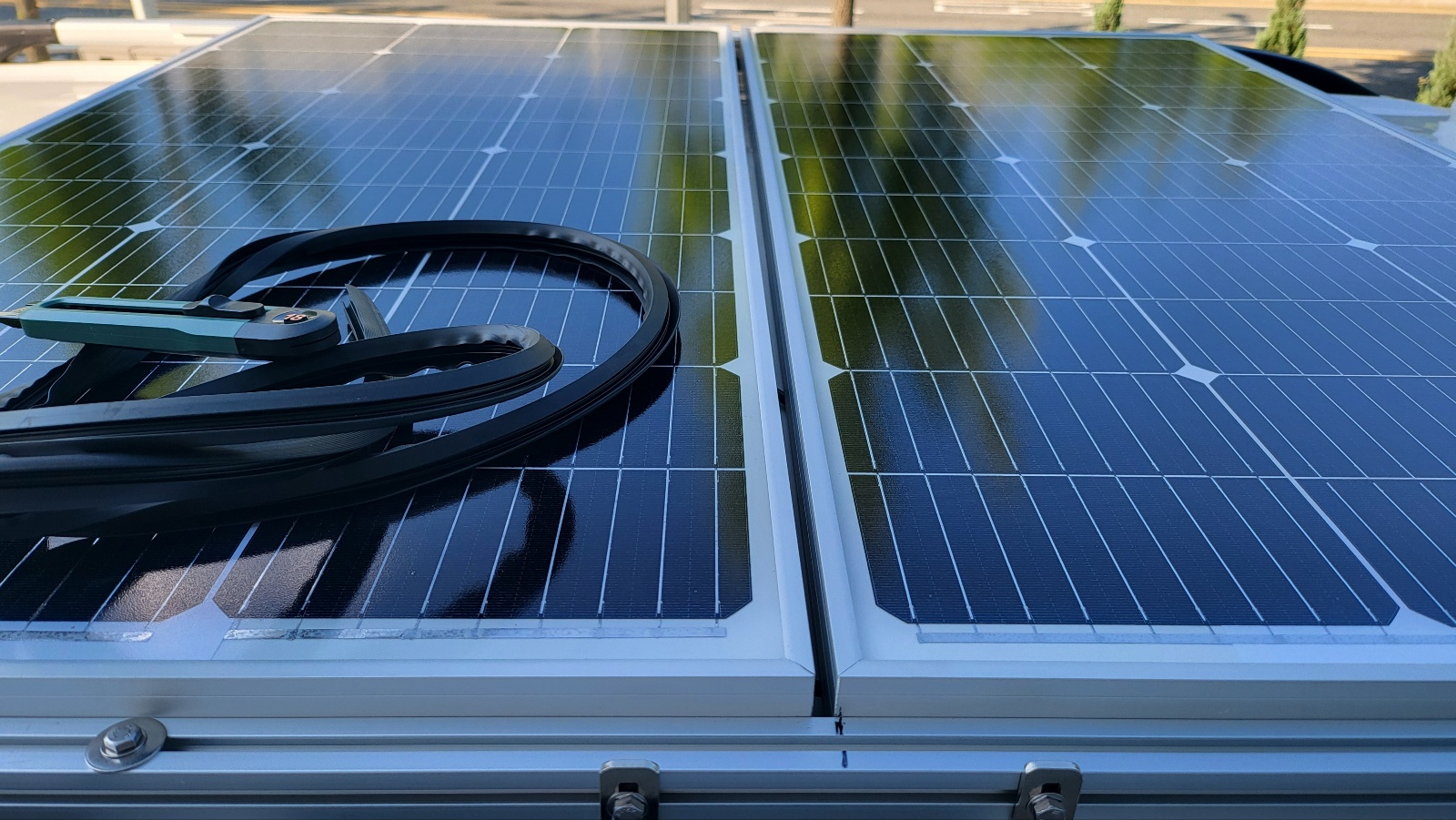

패널 2개 사이 빈틈 있는데,

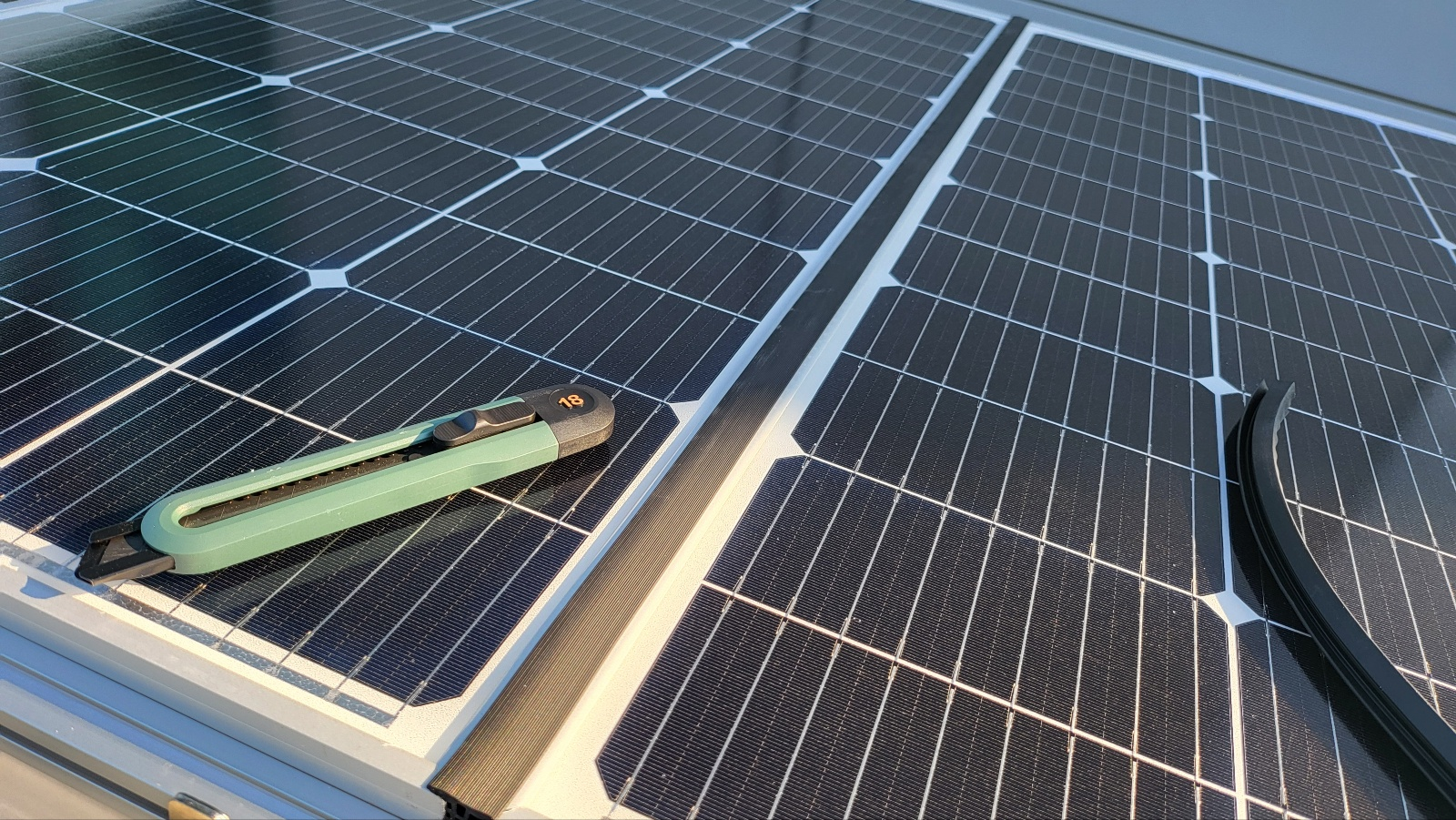

고무 몰딩(원래 용도는 차량 내부 대시보드와 앞유리 사이에 끼우는것) 으로 틈새 마감.

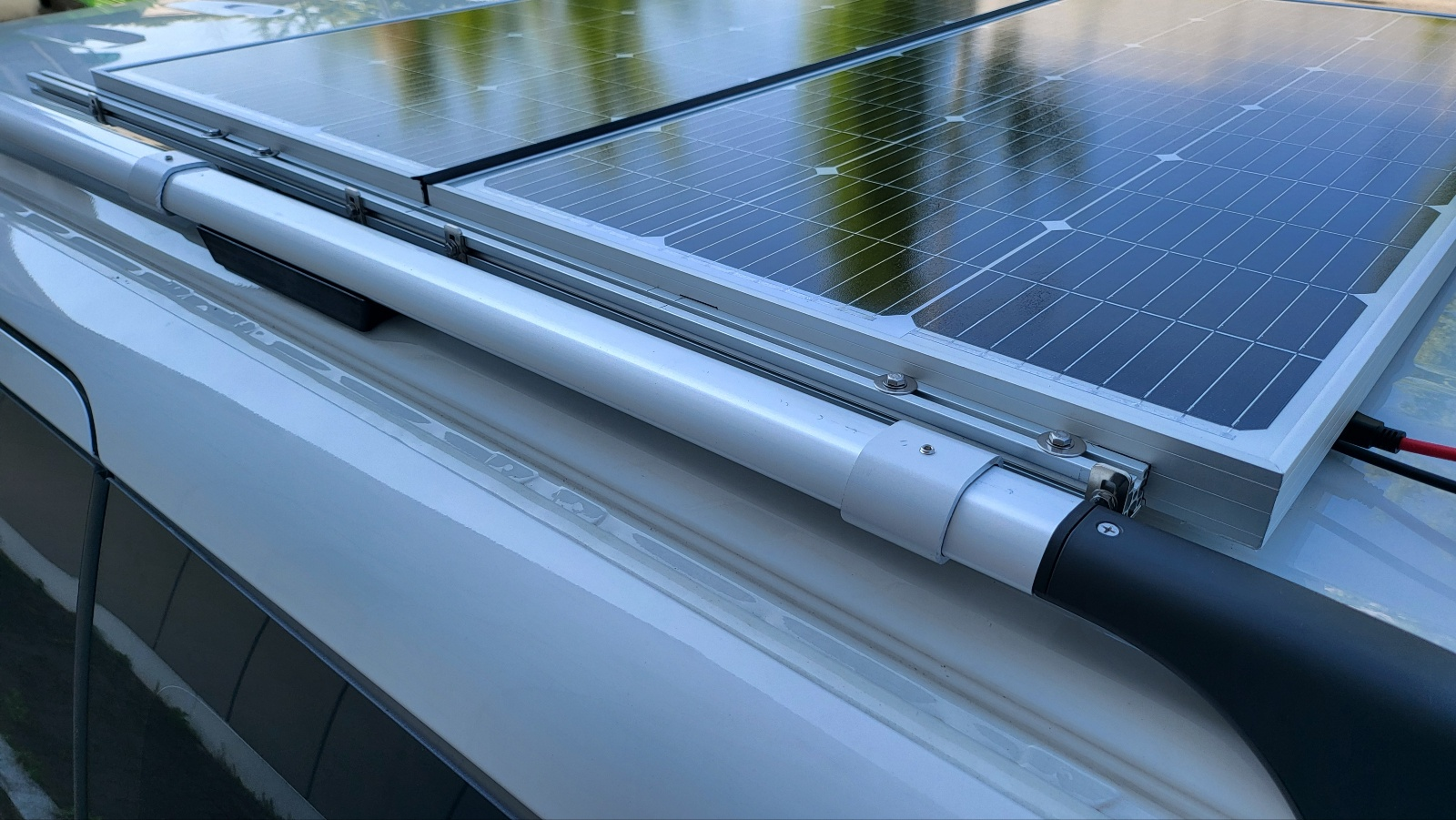

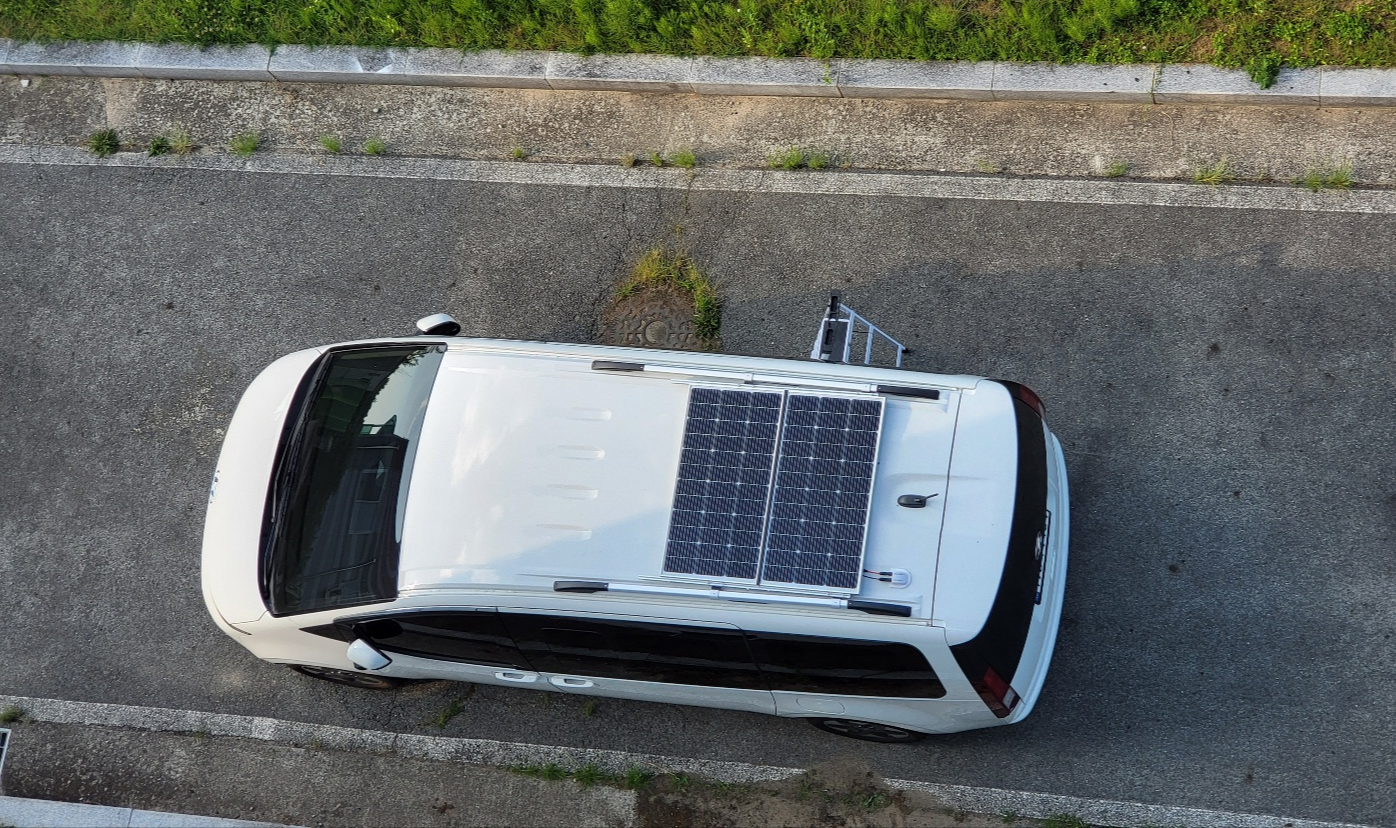

스타리아 지붕 태양광 패널 . 초밀착.





스타리아 태양광 패널 2장 직렬 200W (40V X 5A)





태양광 패널 충전 기능 확인

- 태양광 패널 출력전압을 MPPT (모델명 : XTRA3210N-XDS2) 로 인가하고, MPPT 의 배터리 단자에는  250Ah 용량의 인산철 배터리  연결.

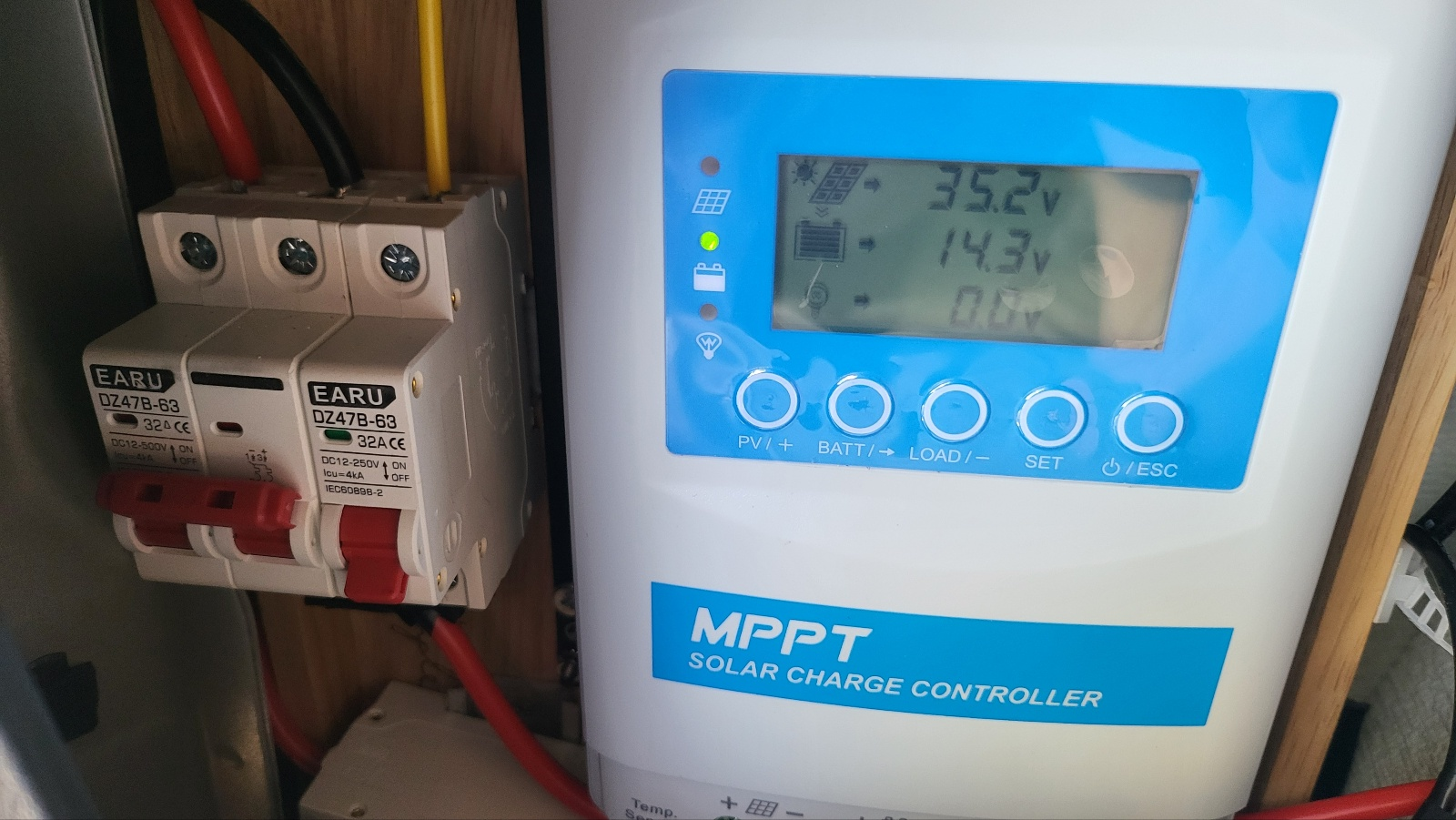

확인1. 구름 조금 있는 상태에서 햇빛이 제법 강한 오후 1시경





태양광 패널 출력 전압 35.2V



배터리 충전 전류 : 10.3A

- 이 상태 유지 된다면 250Ah 배터리 바닥 상태에서 완충까지 소요되는시간 : 24시간.

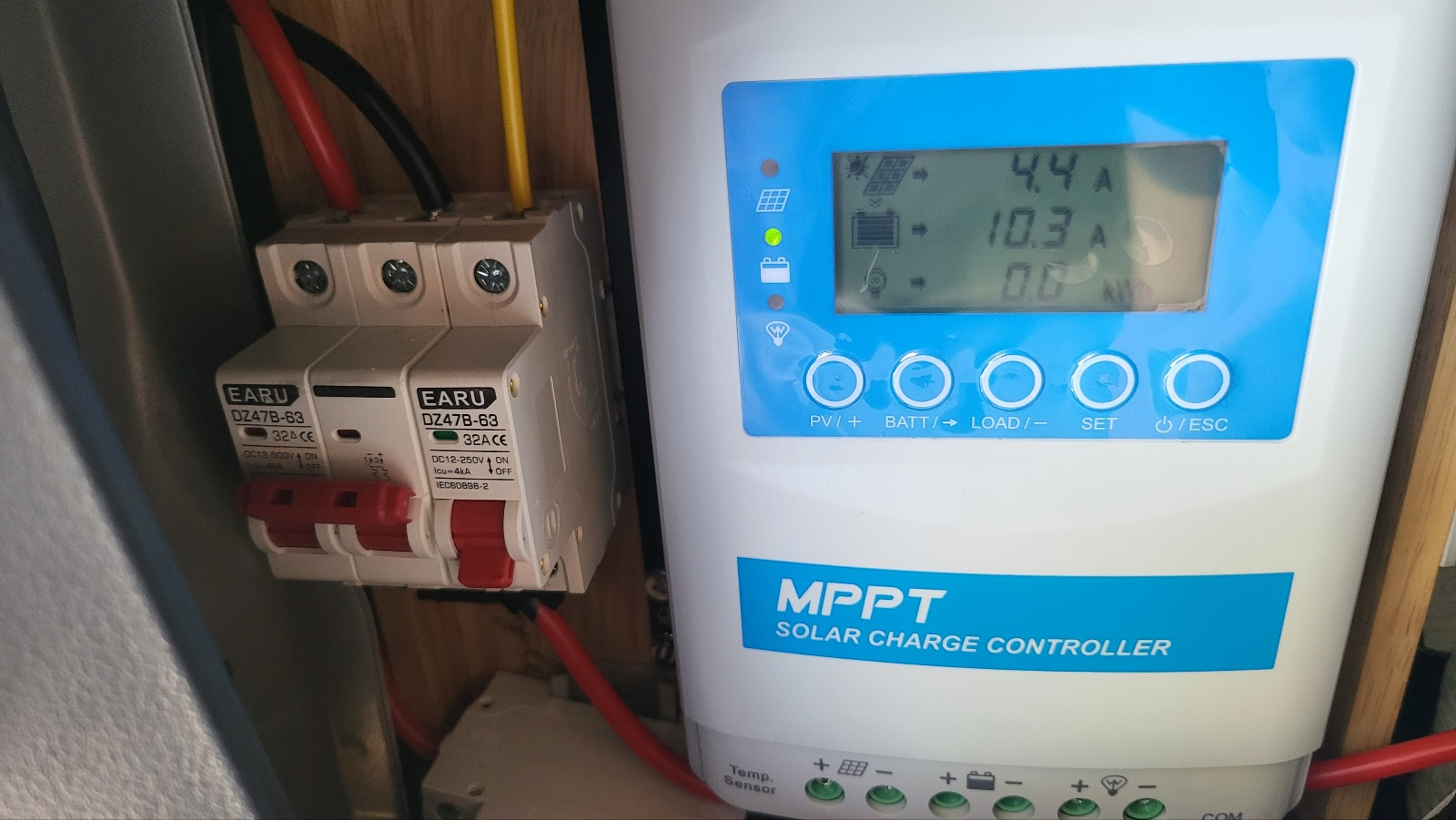

확인2. 구름에 가려져서 직사광은 없는 상태

직사광 없는 상황

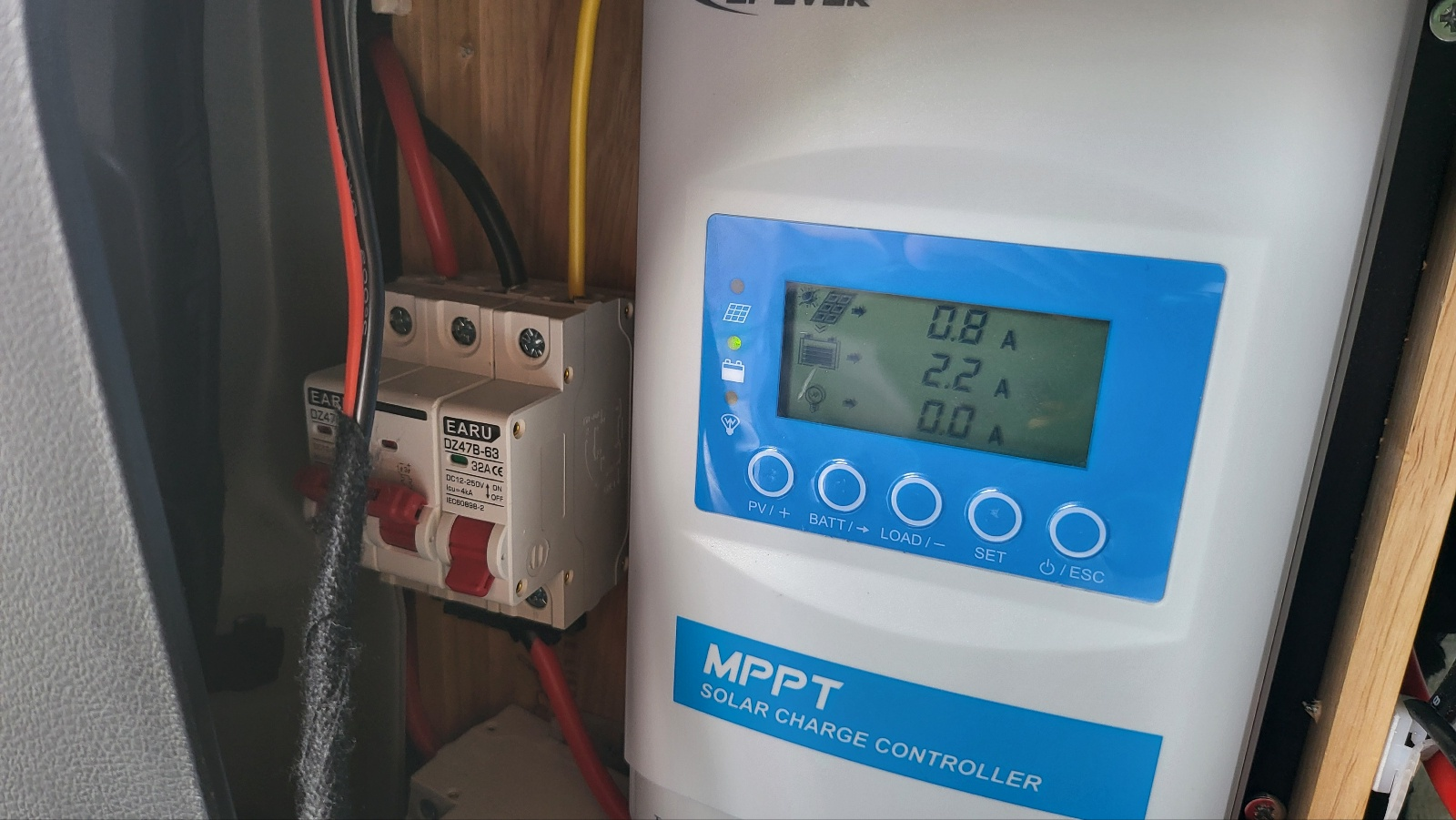

배터리 충전 전류 : 2.2A

- 직사광 아닌 구름에 가려진 상태에서도 2.2A 나 충전됨.





확인3. 햇빛 강한 오후 2시.

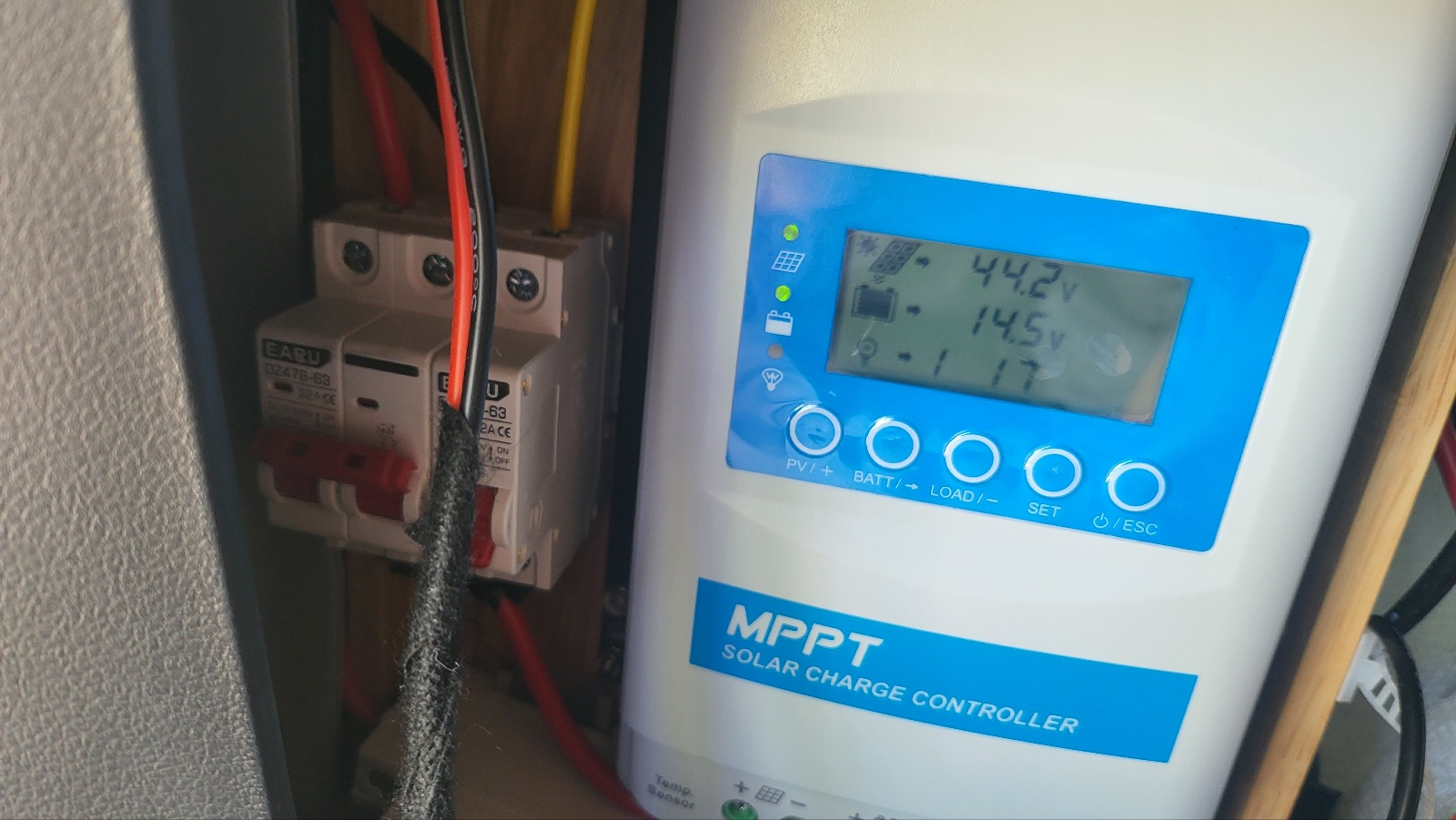

- 태양광 패널 출력전압 : 44.2V , 배터리 완충 상태라서 전류 소모는 없는 상태.







위 사진에 보이는 MPPT , 차단기, 주행충전 제작 방법 상세 : https://igotit.tistory.com/5747

DIY . 스타리아 . MPPT 1 개로 태양광, 주행 동시 충전
