DIY . 스타리아 . 빔 프로젝터 천장 거치

by i.got.it 2024. 7. 31.

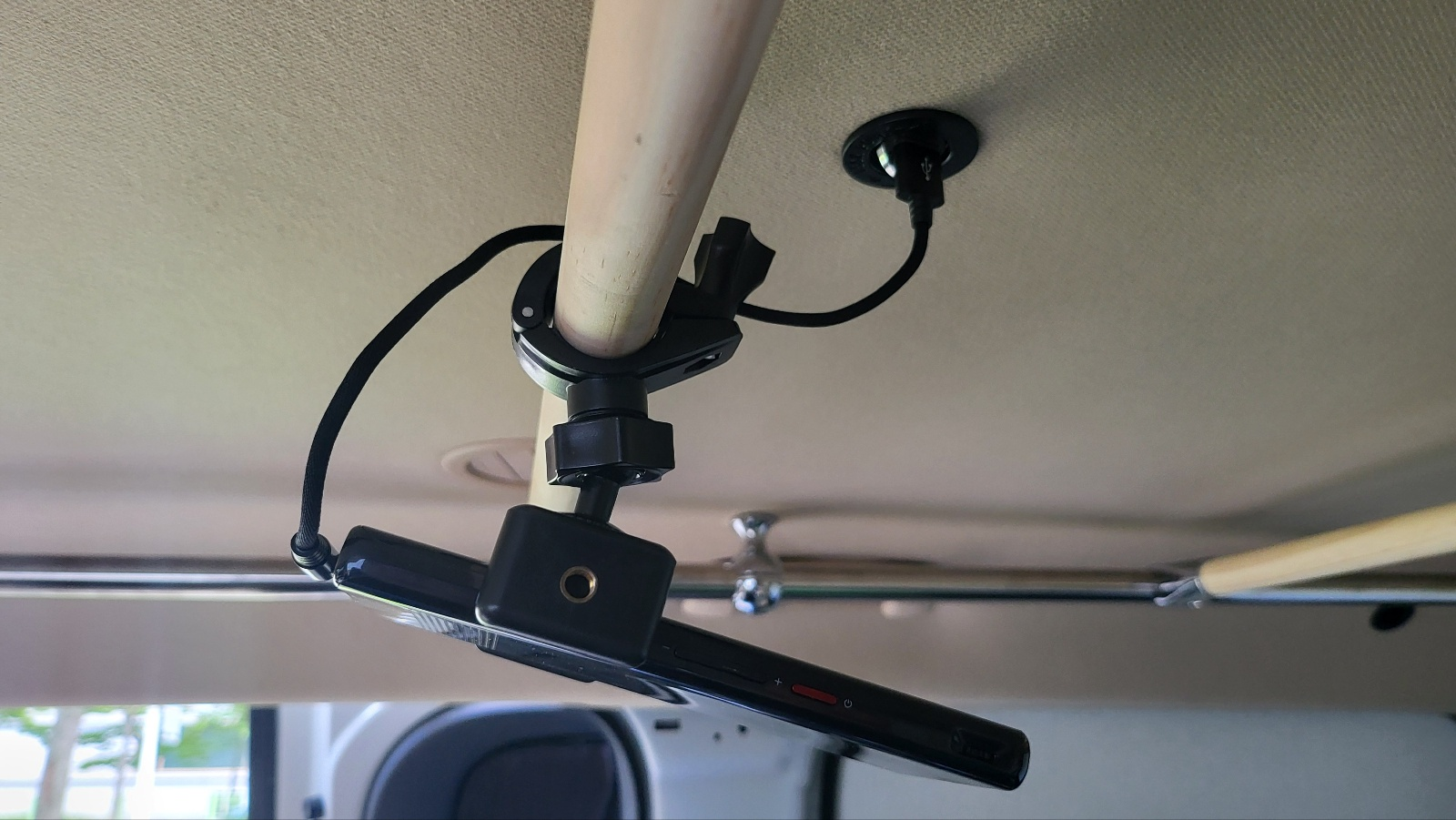

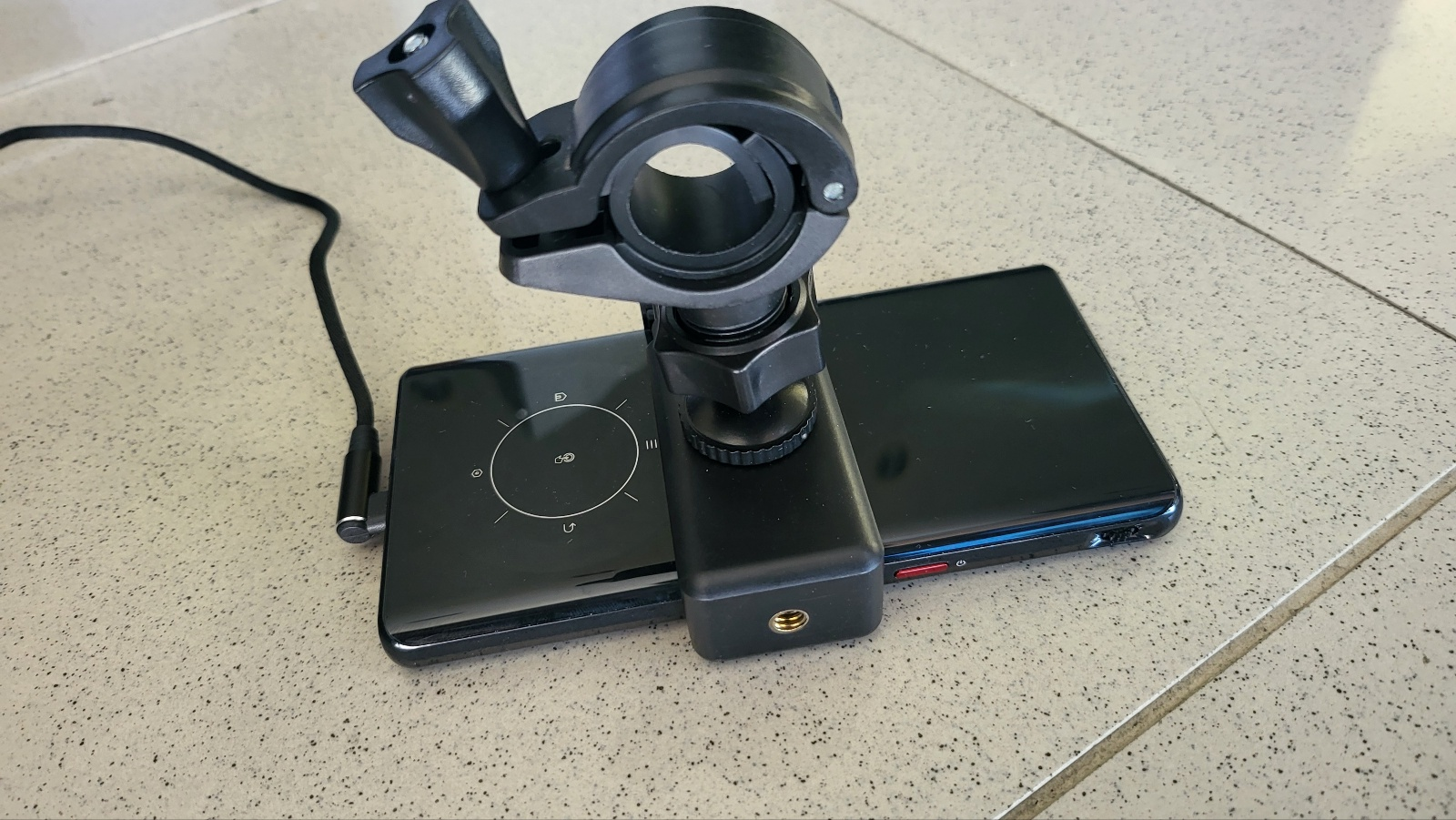

원통 거치 가능한 브라켓스마트폰 거치홀더 연결하고,   초박형 빔프로젝터 (실 해상도 800x480)장착



원통 거치형 브라켓 구입처



대한 자전거 바이크 고프로 액션캠 호환 액세서리 360도 회전형 핸들바 마운트 - 카메라/카메라용

현재 별점 4.0점, 리뷰 114개를 가진 대한 자전거 바이크 고프로 액션캠 호환 액세서리 360도 회전형 핸들바 마운트! 지금 쿠팡에서 더 저렴하고 다양한 카메라/카메라용품 제품들을 확인해보세요.

www.coupang.com



스마트폰 거치홀더 구입처.



스마트폰 거치홀더 - 휴대폰/액세서리 | 쿠팡

현재 별점 4.7점, 리뷰 188개를 가진 스마트폰 거치홀더! 지금 쿠팡에서 더 저렴하고 다양한 휴대폰/액세서리 제품들을 확인해보세요.

www.coupang.com

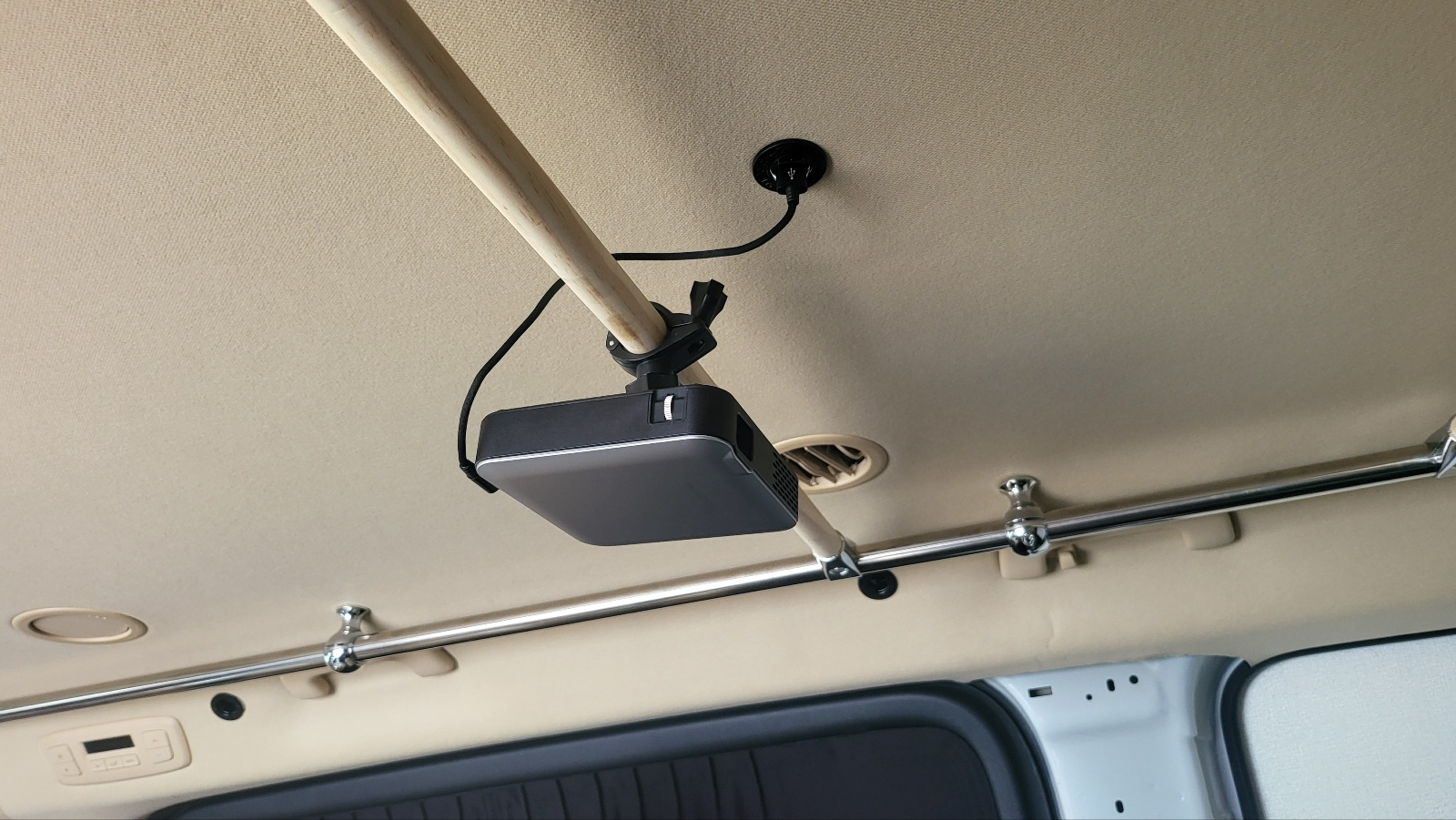

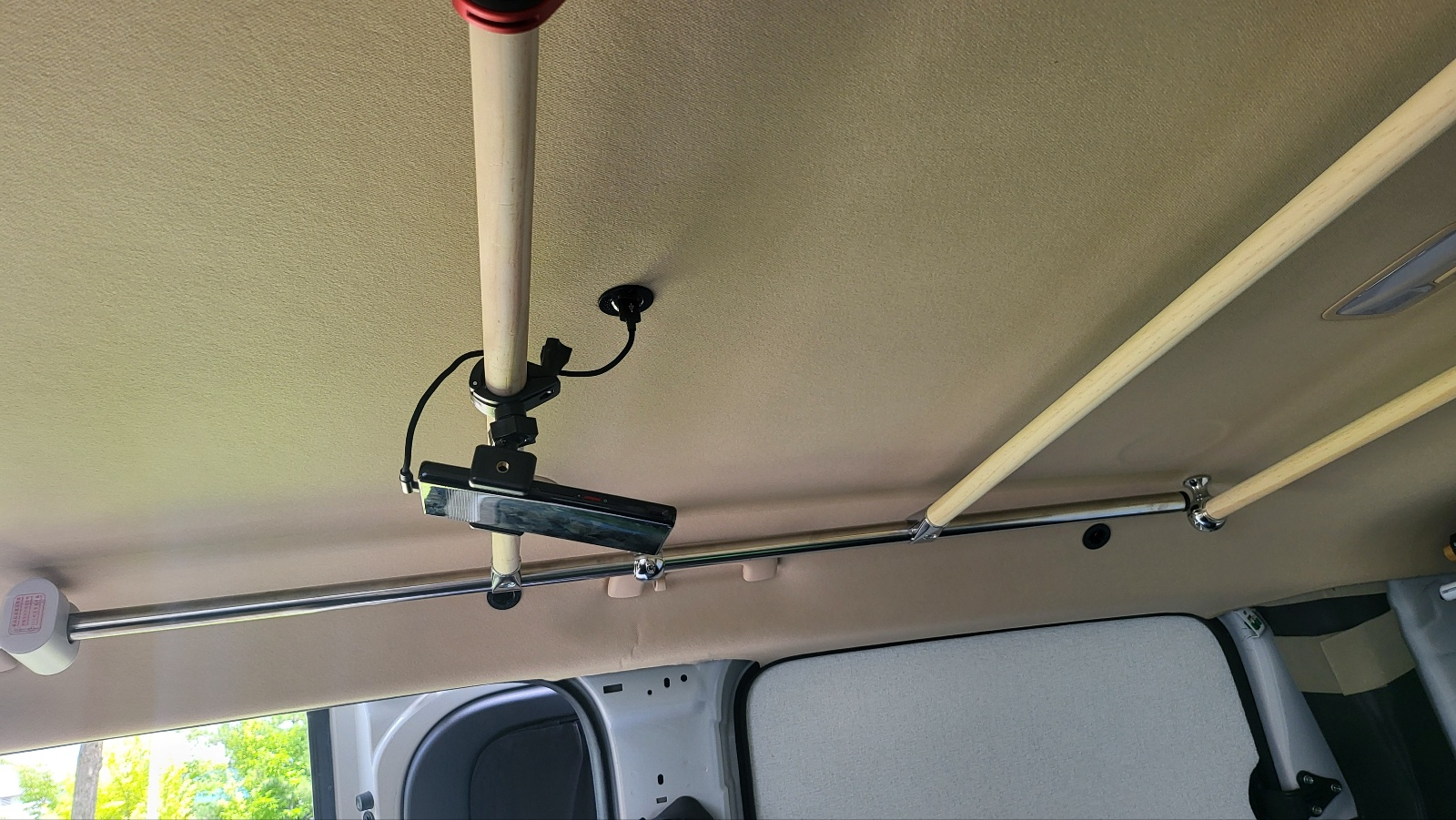

차량 천장에 만들어둔 가로봉에 거치.

전원 공급:  천장에 매립해둔 시거소켓에 USB 충전기 꼽아서 활용  .

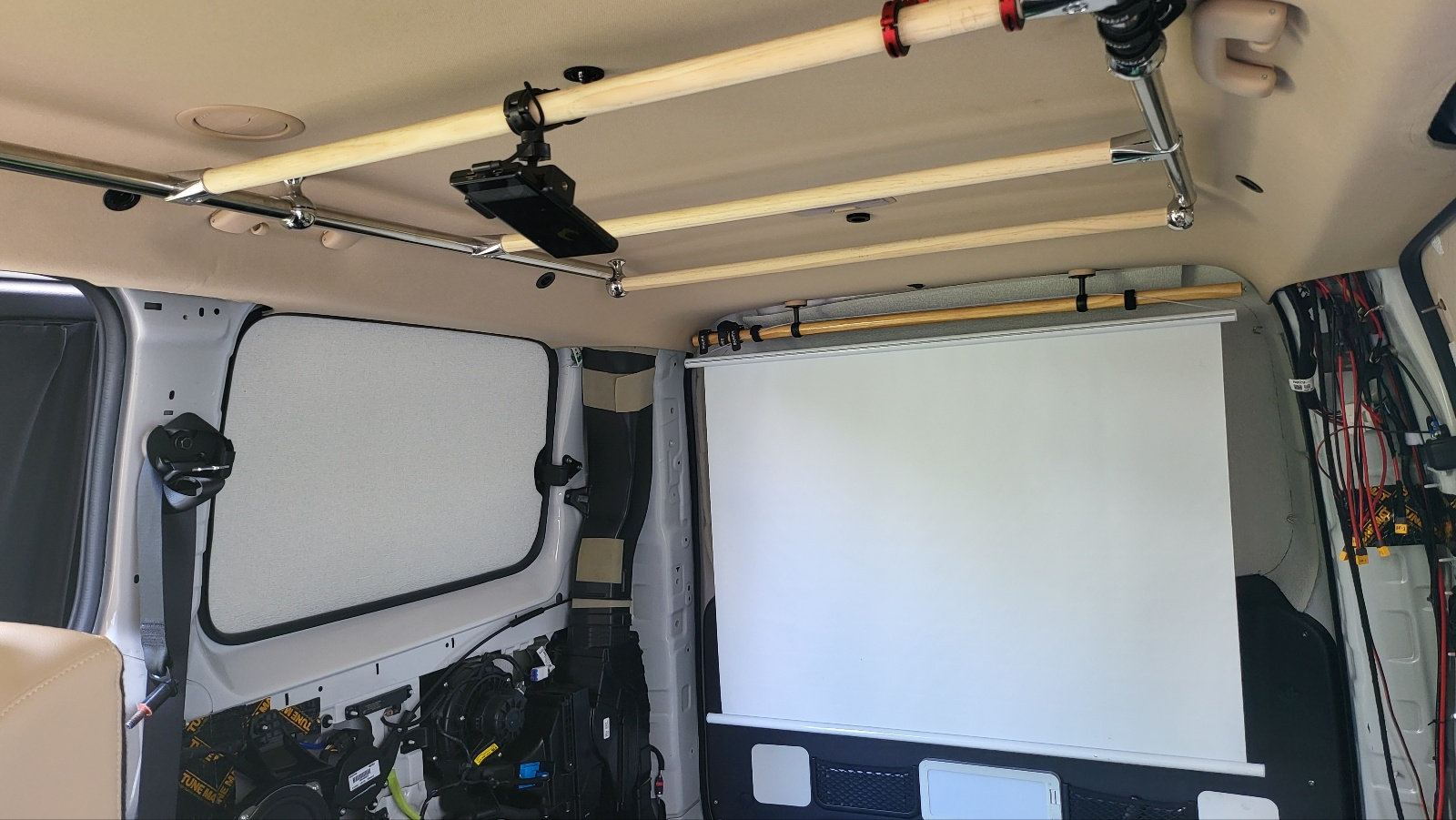

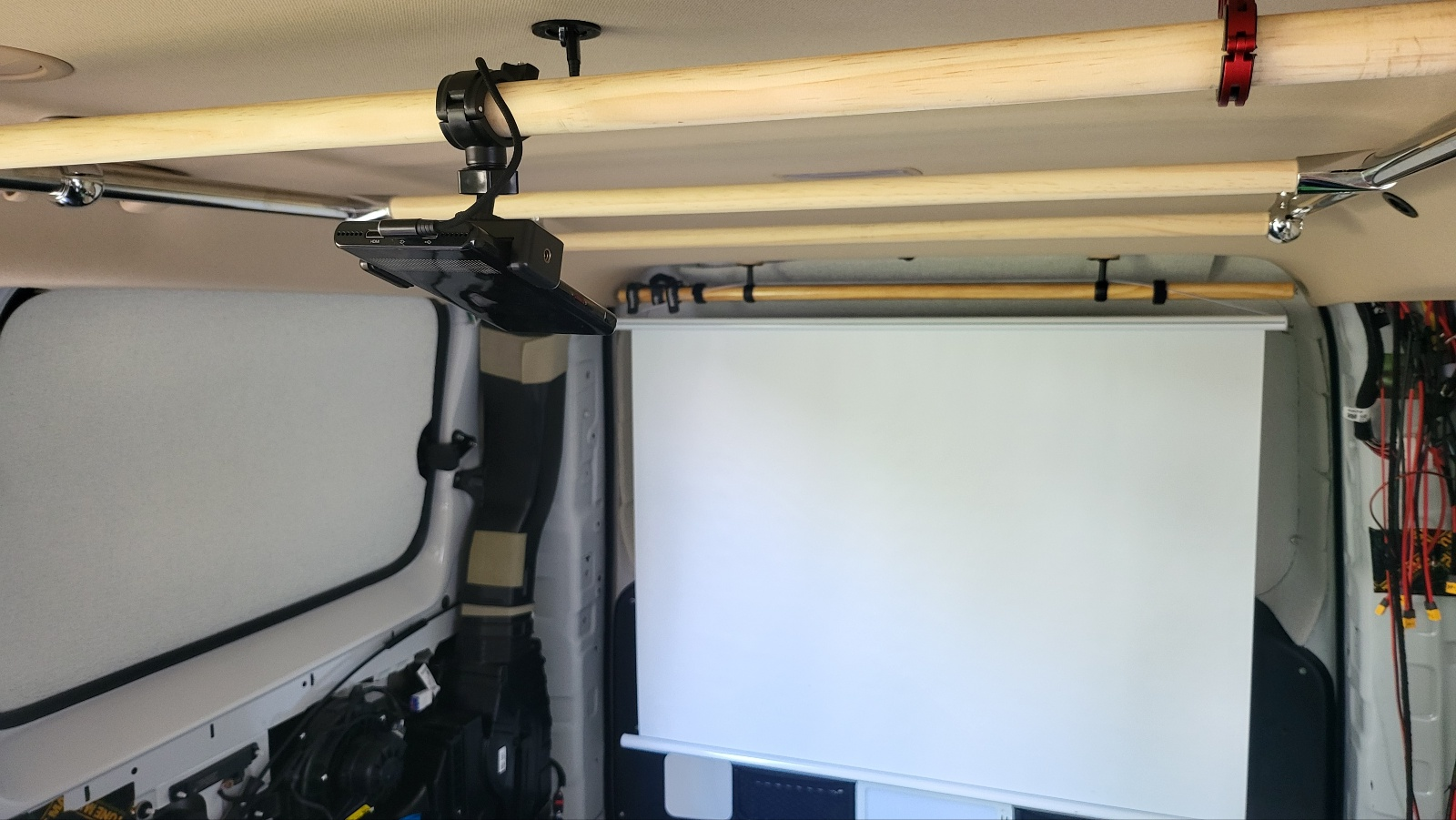

차량 뒤쪽에 거치해둔 50인치 스크린 방향으로 투사. 저 거리에서 투사하면 딱 맞음.









Full HD (1920 x 1080) 빔 프로젝터 거치

- 빔 프로젝터에 노트북 연결하여 코딩 용도의 모니터로도 활용하려면 실해상도 1920 x 1080 은 되어야 쓸만하다.

- 실해상도 1920x1080 지원되는  PJM 무비나잇 프로 거치.

- USB-C 로 전원 공급가능하므로 천장에 매립해둔 시거소켓에 USB 충전기 이용하여  컴팩트한 셋팅 달성가능. 계획은 이랬는데 시거소켓 장착형 USB 충전기로는 프로젝터에 전원공급이 안되길래 시거잭에 DC 플러그 연결하여 12~14V 직접 공급하는것으로 구현함(아래 상세 설명 있음).

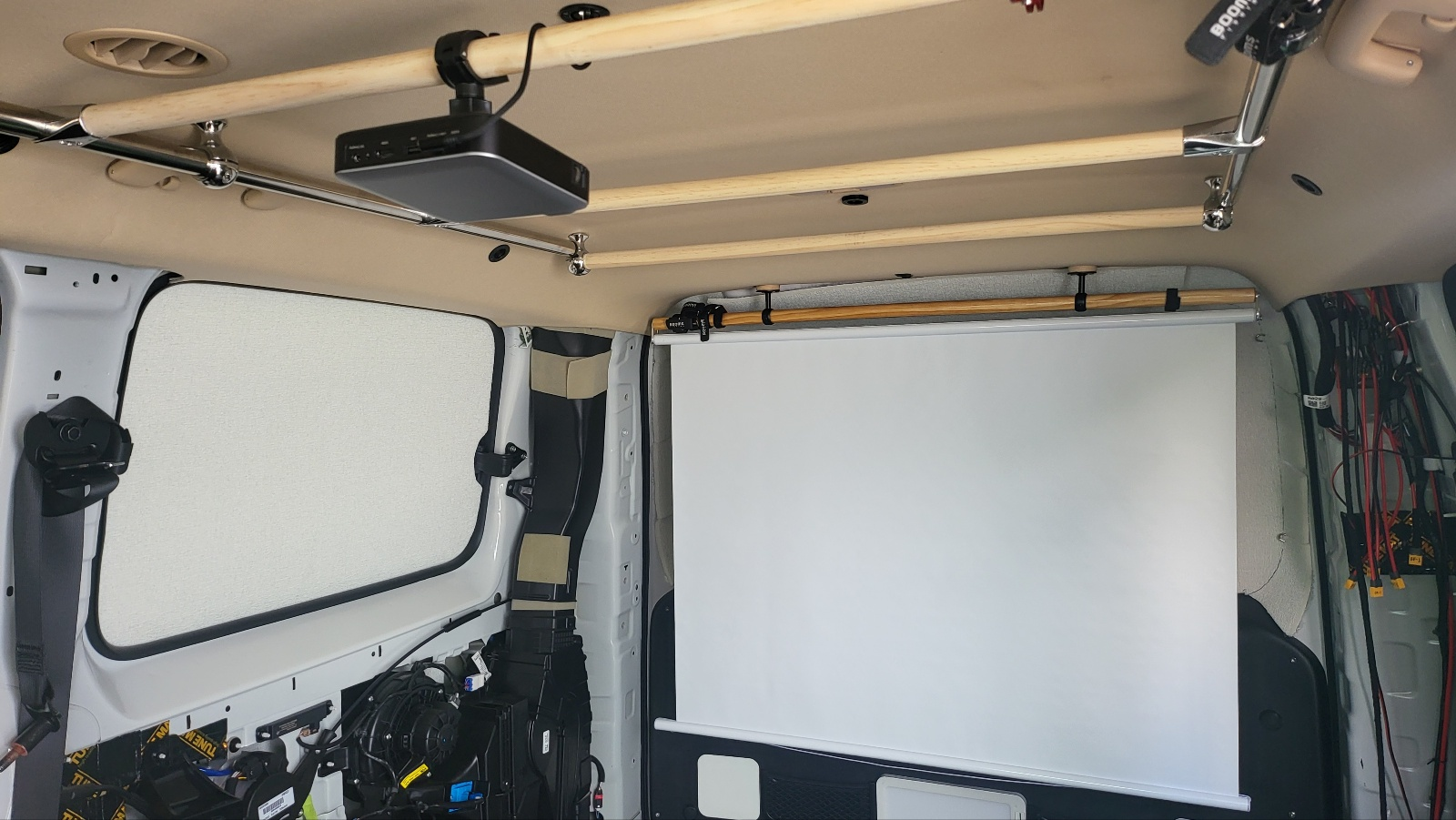

PJM 무비나잇 프로 차량 천장 거치



PJM 무비나잇 프로 차량 천장 거치

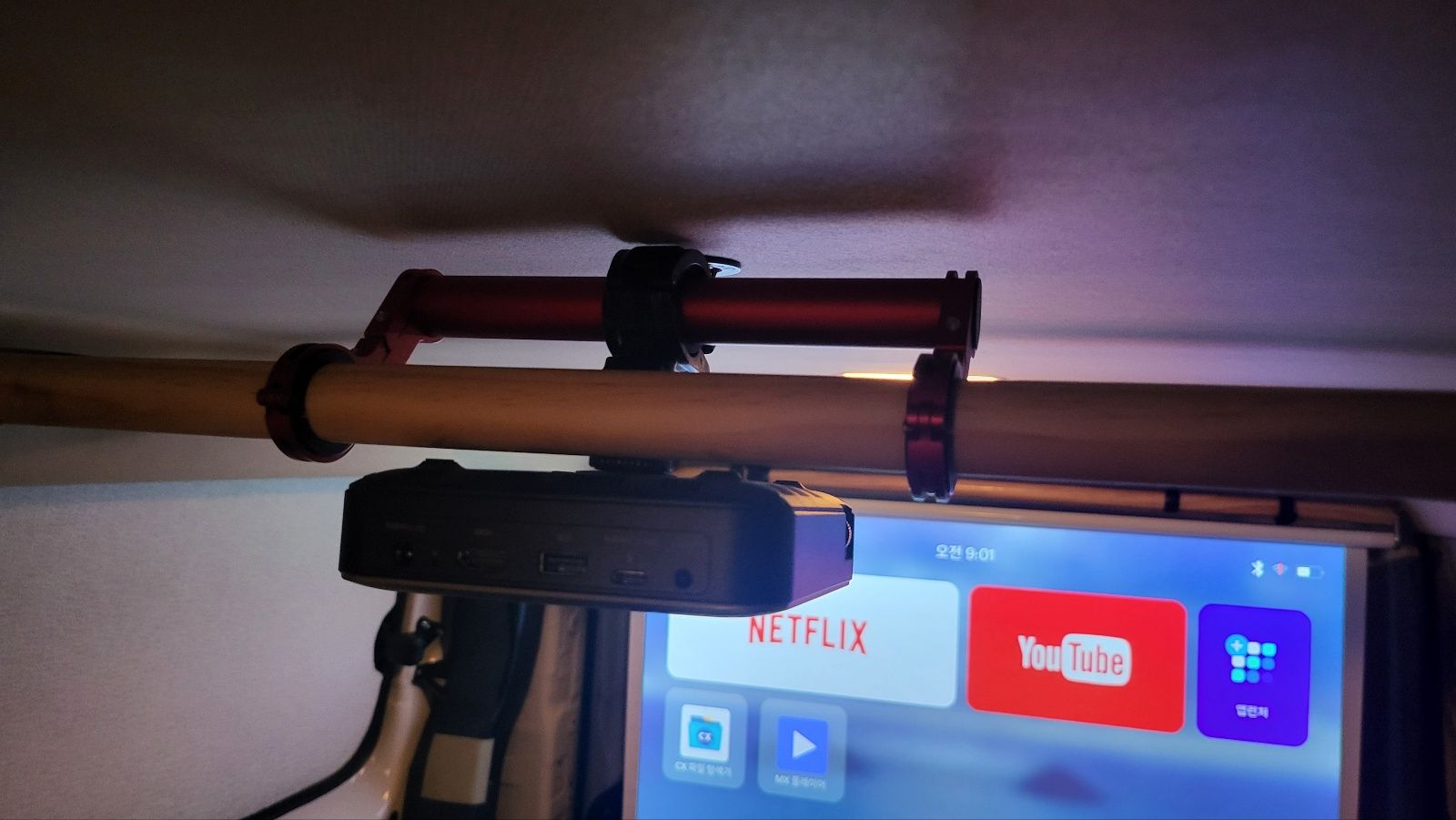

거치 돌출 줄이기

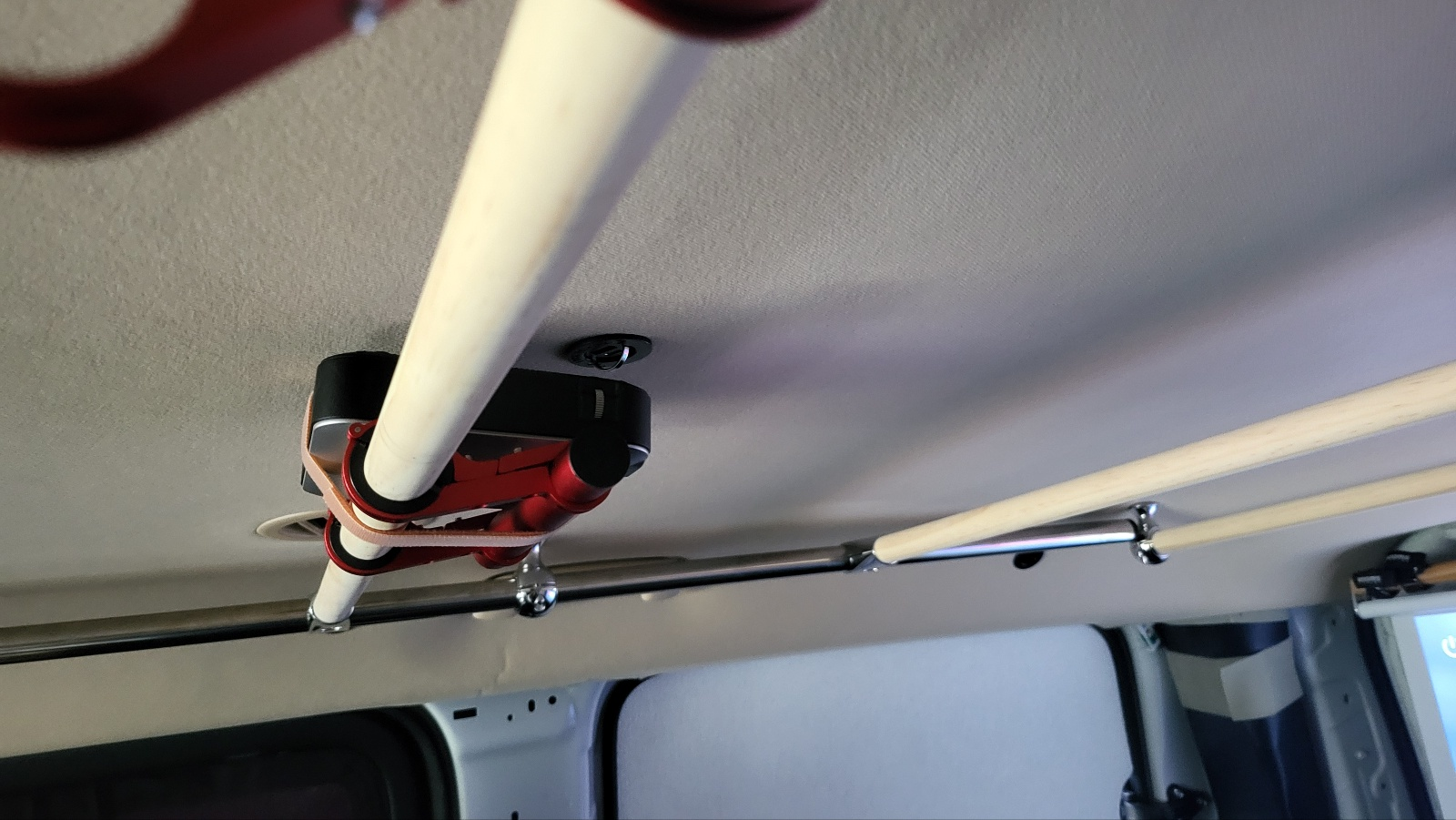

- 목봉 아래로 빔프로젝터 돌출된 것  최소화 해본다.

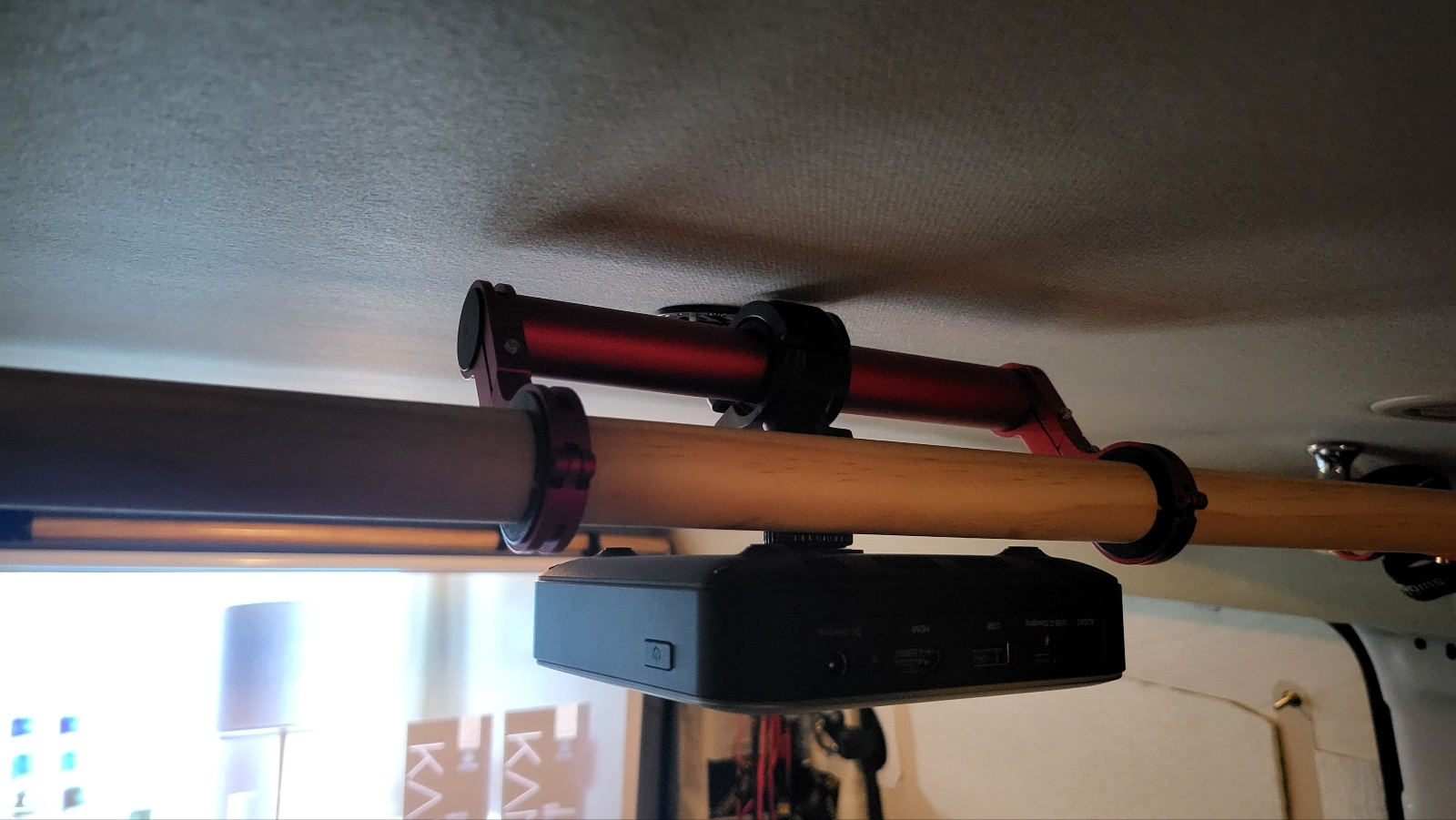

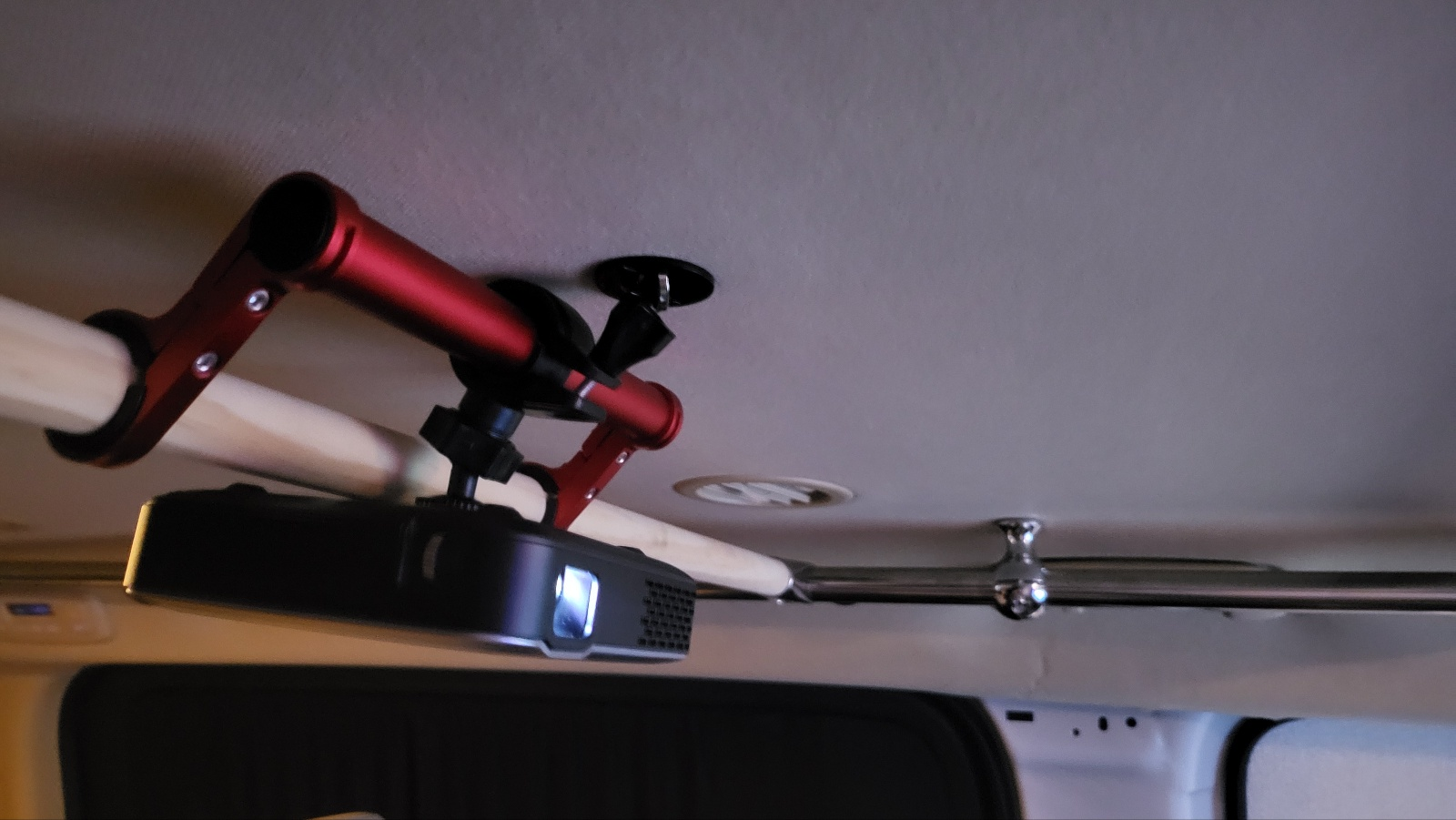

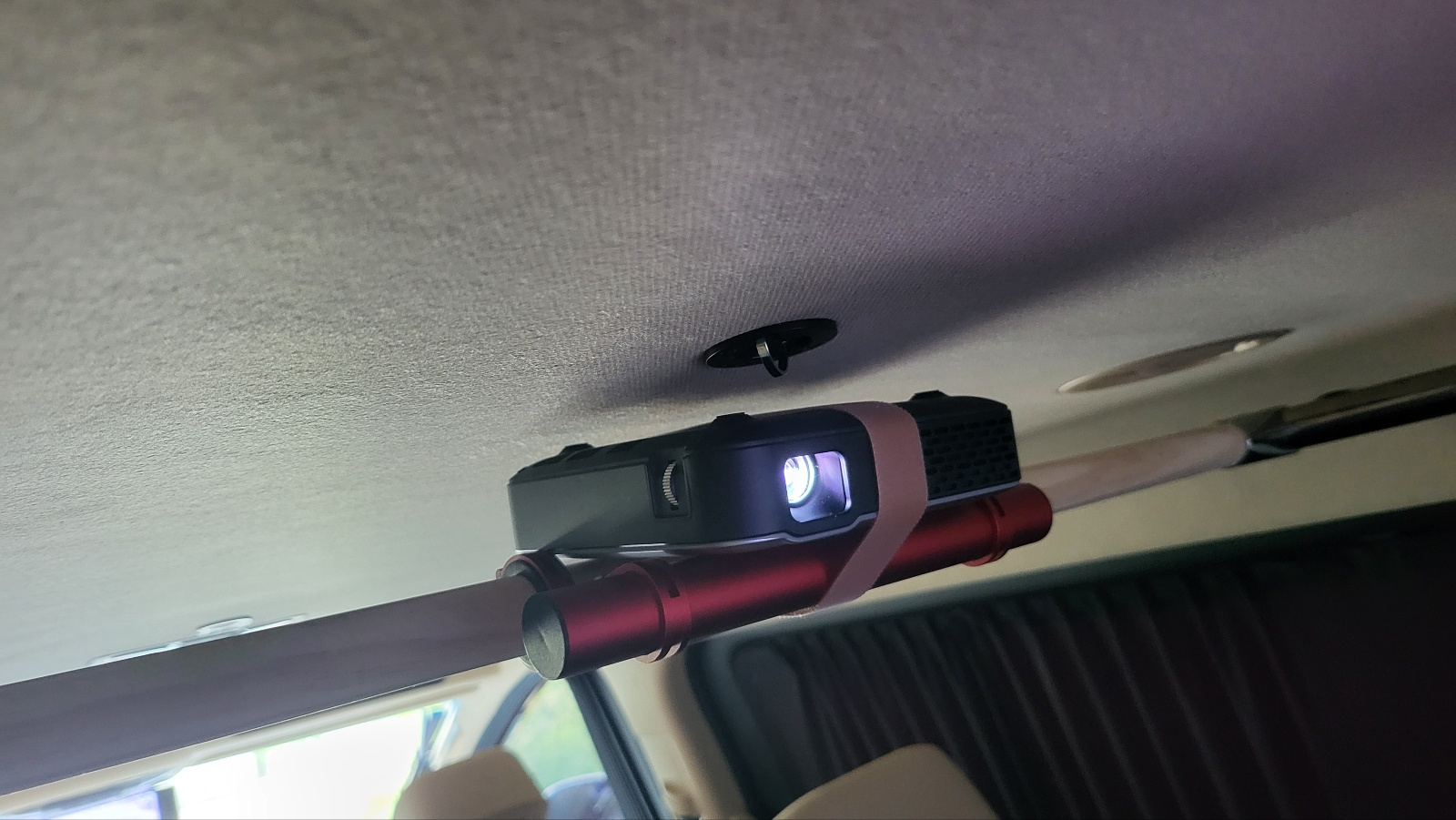

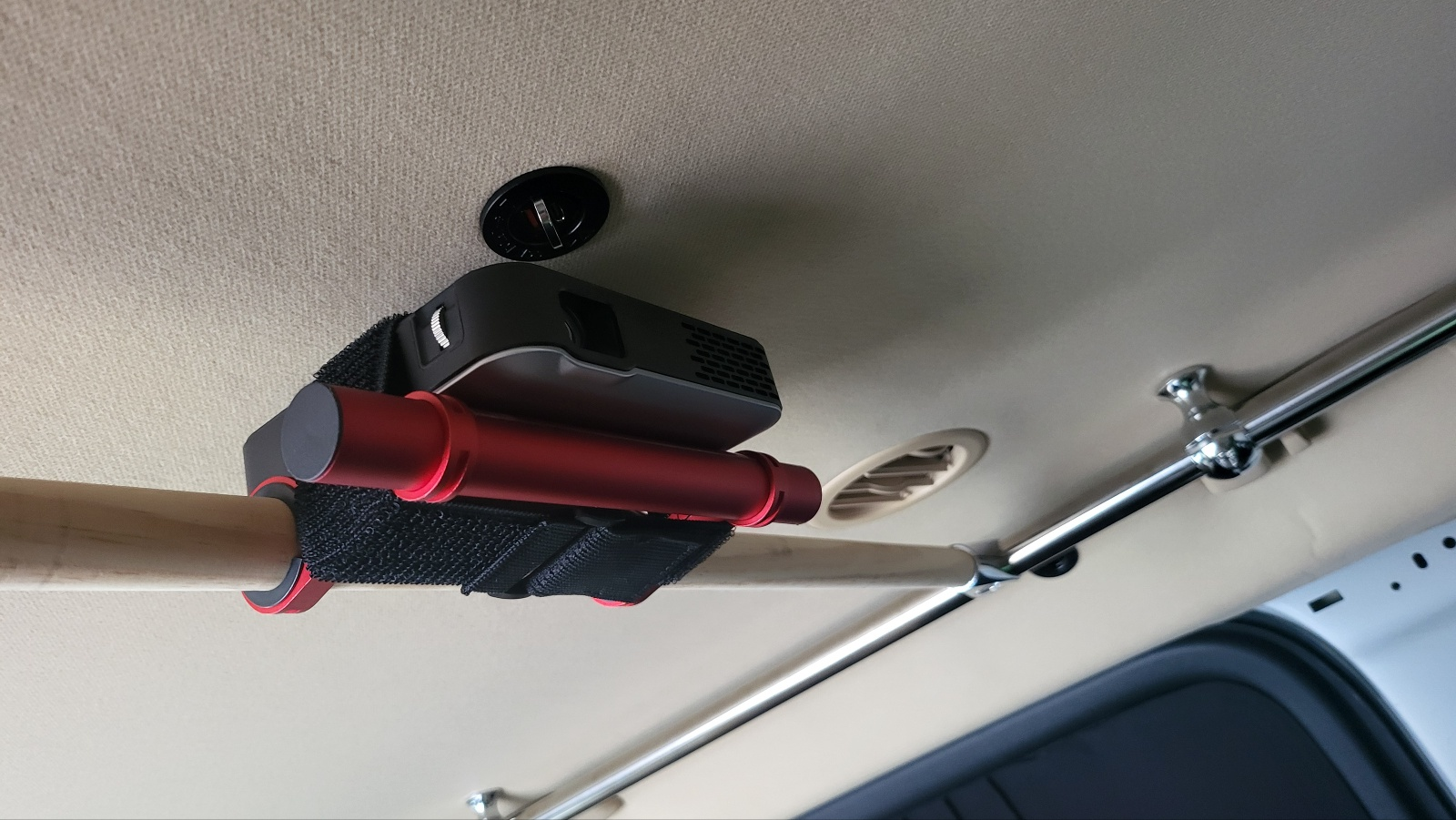

- 자전거 핸들 확장바를 가로봉에 달아 확장바에 거치대를 달았다. 앞의 방식보다는 돌출 많이 줄였다.

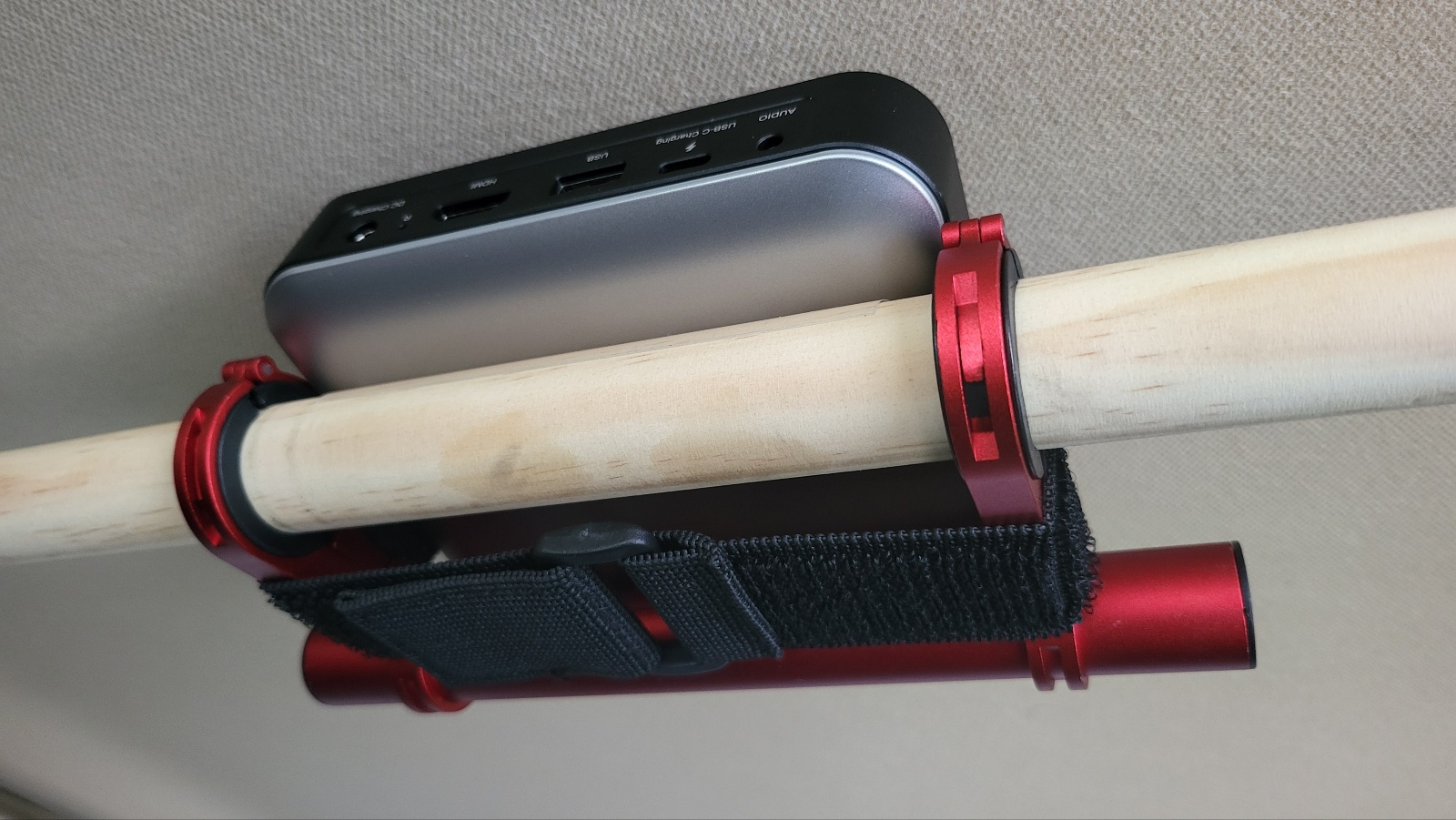

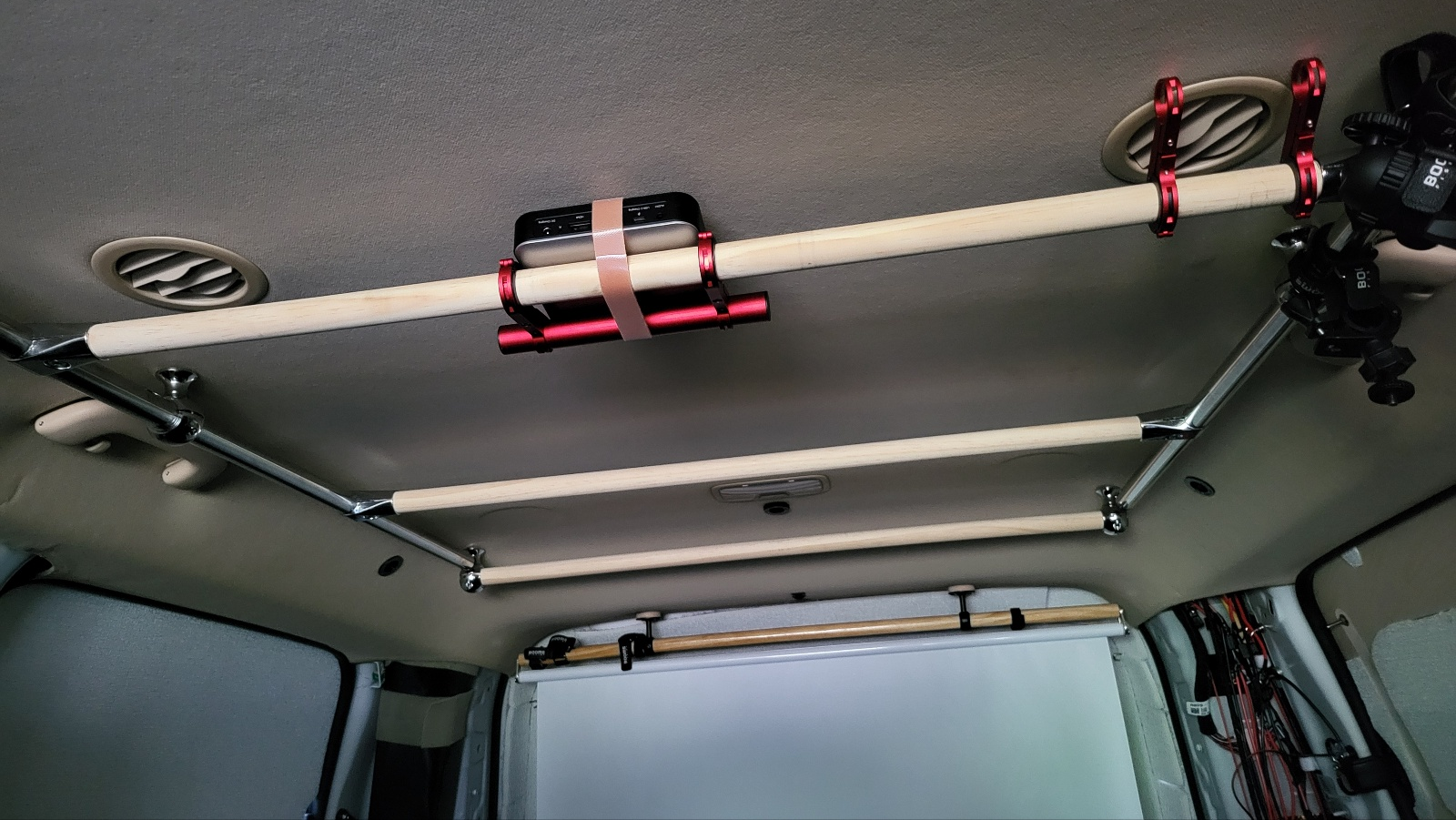

거치 돌출 줄이기 - 최종

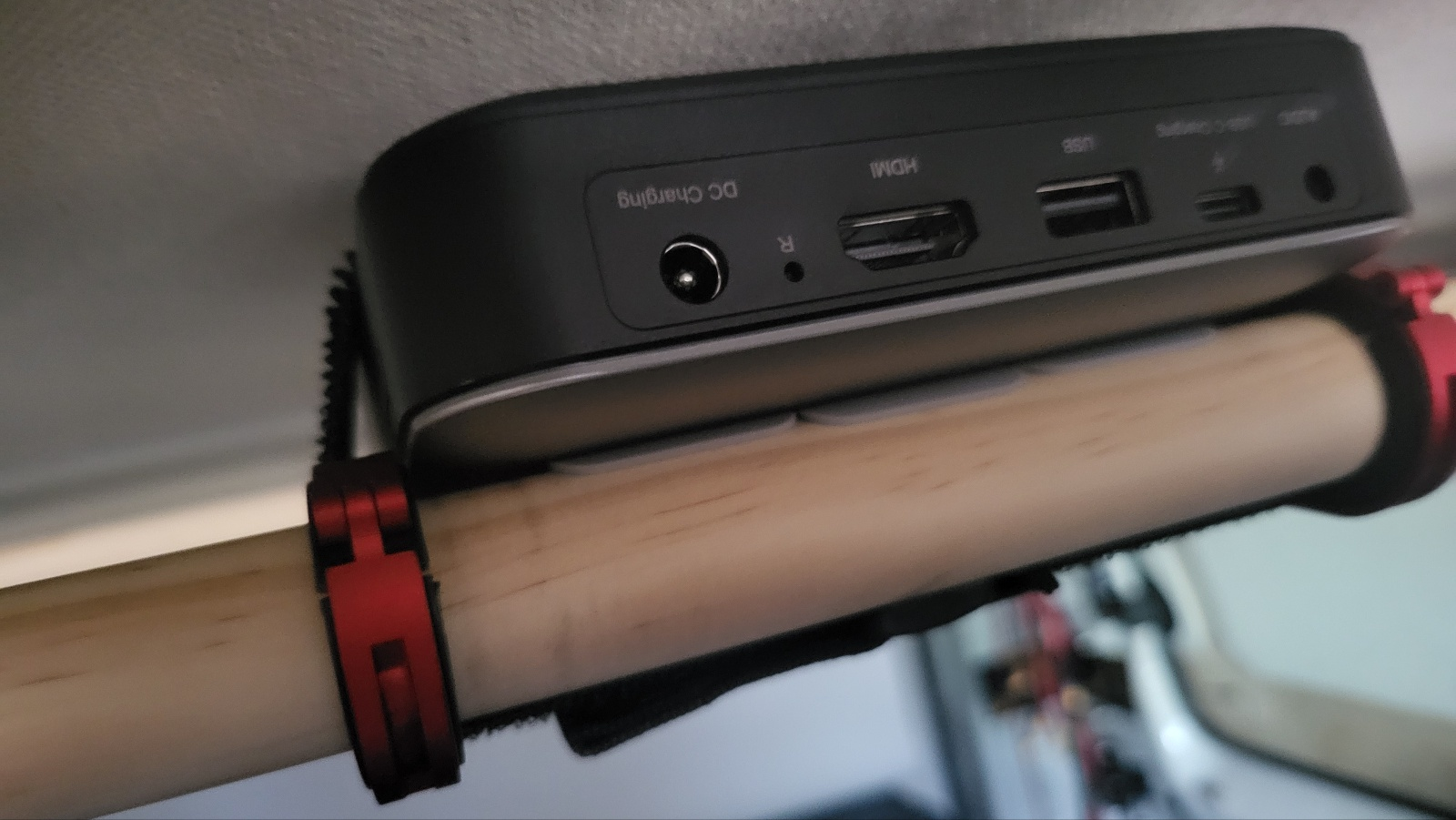

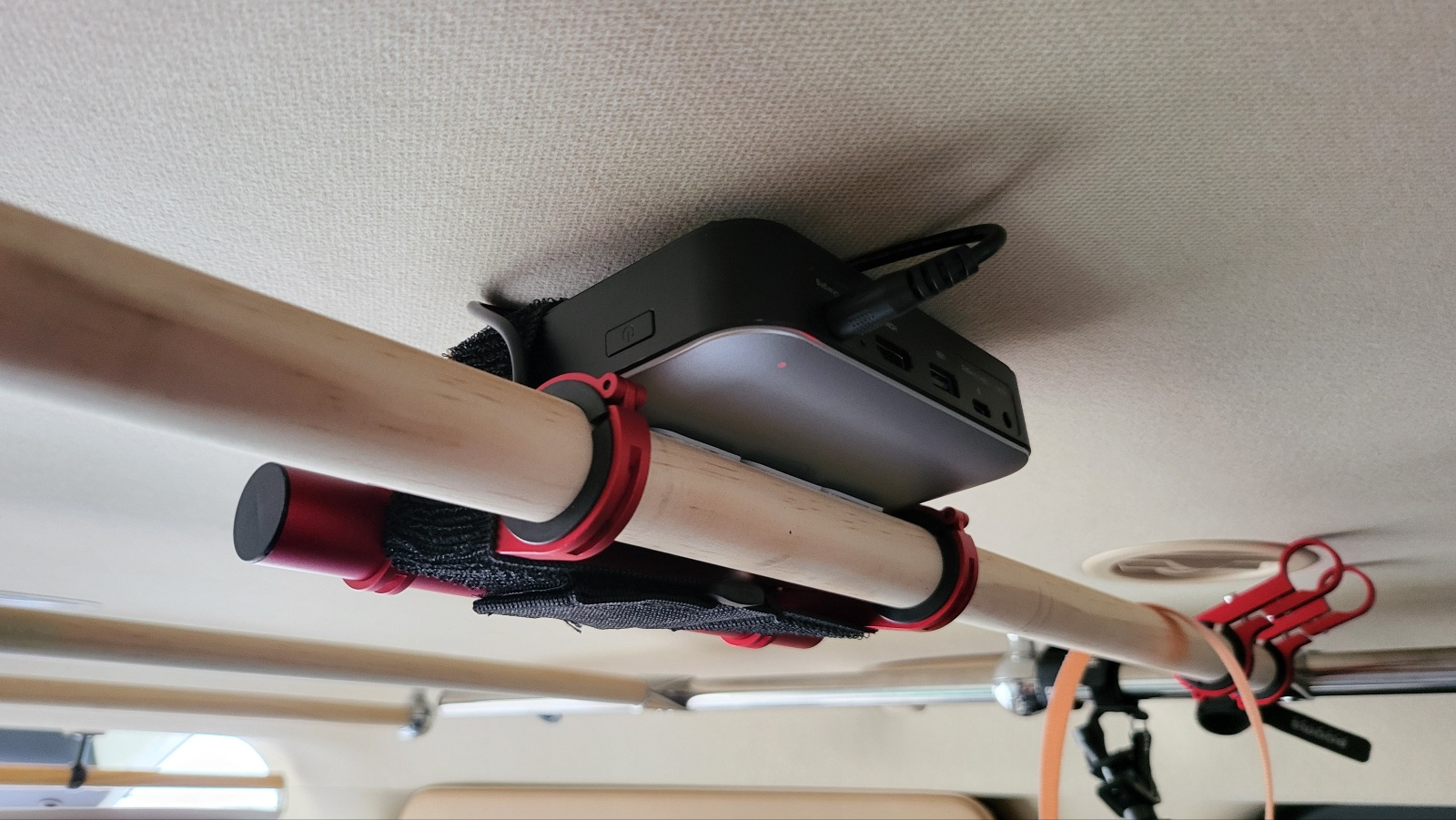

- 볼트 이용하여 체결하는 브라켓 이용하지 않고 빔 프로젝터를  직접 봉 위에 올려두고 벨크로 타이로 고정.





봉 아래로는 돌출 전혀 없이 천장에 최대한 밀착 시켜 배치 가능.







벨크로 변경

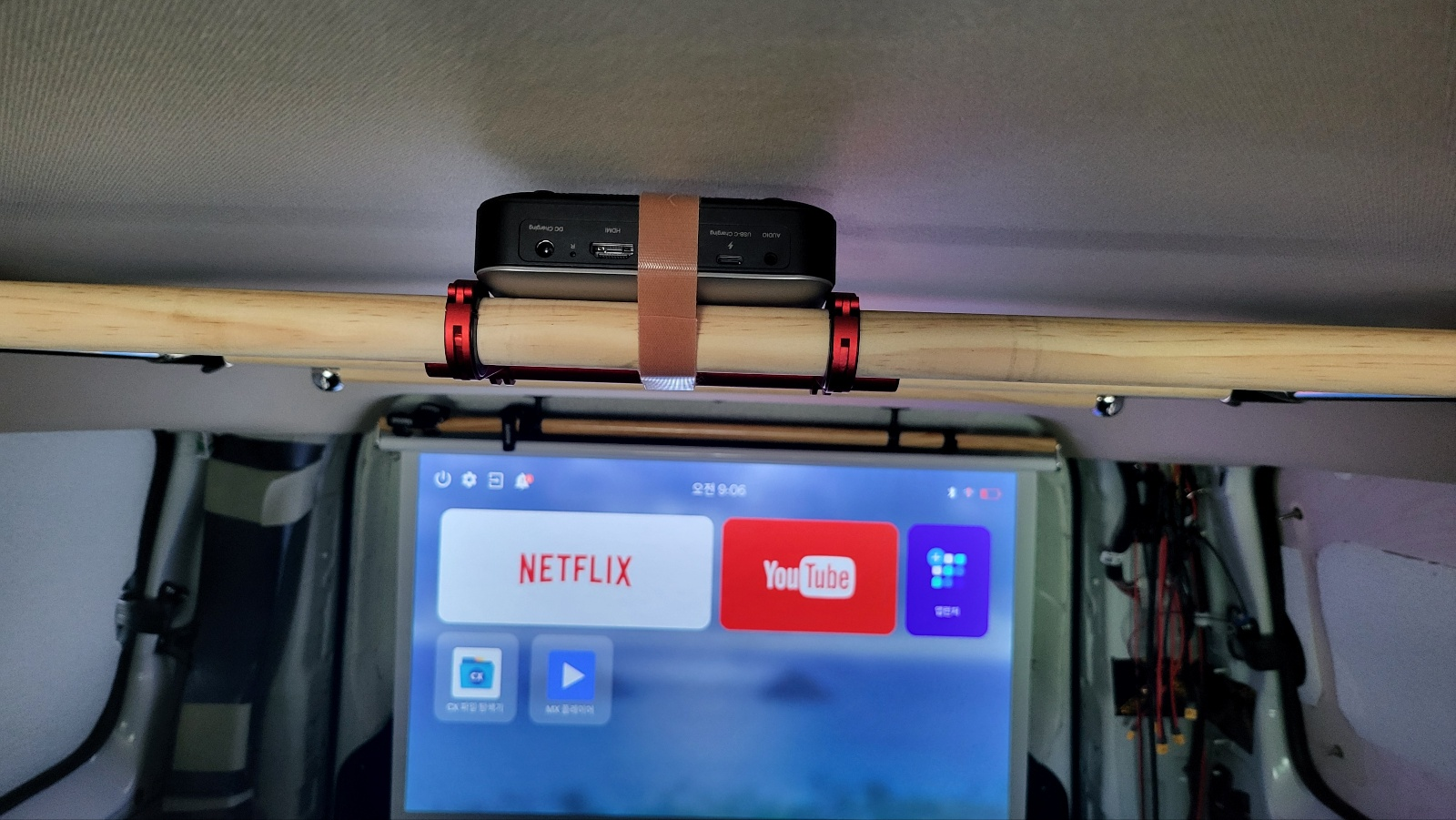

- 앞뒤로 감으면 뒷부분의 USB 커넥터를 벨크로가 가리게 된다.   탄성 벨크로 밴드 ( 폭 3.8cm 길이 30cm ) 로 기기 좌우로 고정하는 방식으로 하면 뒷부분이 모두 개방되어 커넥터 활용에 방해 안됨.

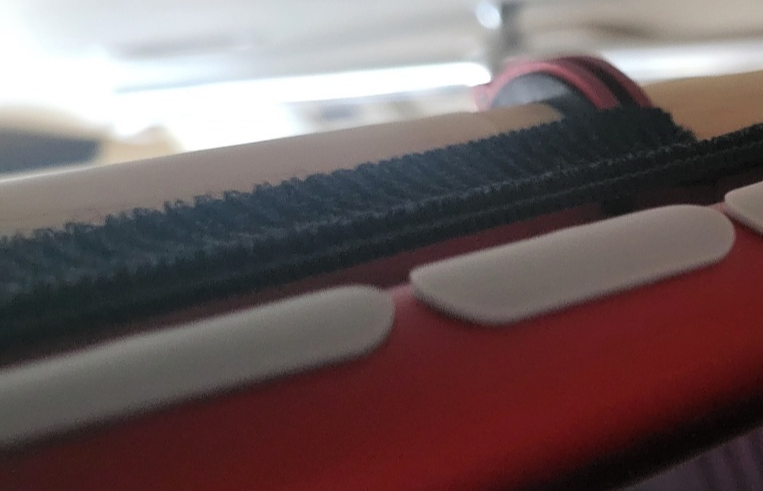

미끄럼 방지 패드 부착

- 실리콘 재질의 미끄럼 방지 패드 를 기기 접촉하는 부분에 부착하여, 차량 급제동 상황에서도 이탈되지 않을 정도로 확고하게 안정 장착.





목봉 쪽에도 미끄럼 방지패드 부착.









전원공급

- 시중에 판매되는 시거잭 USB C PD 지원 충전기들 연결해봤는데 충전안된다.

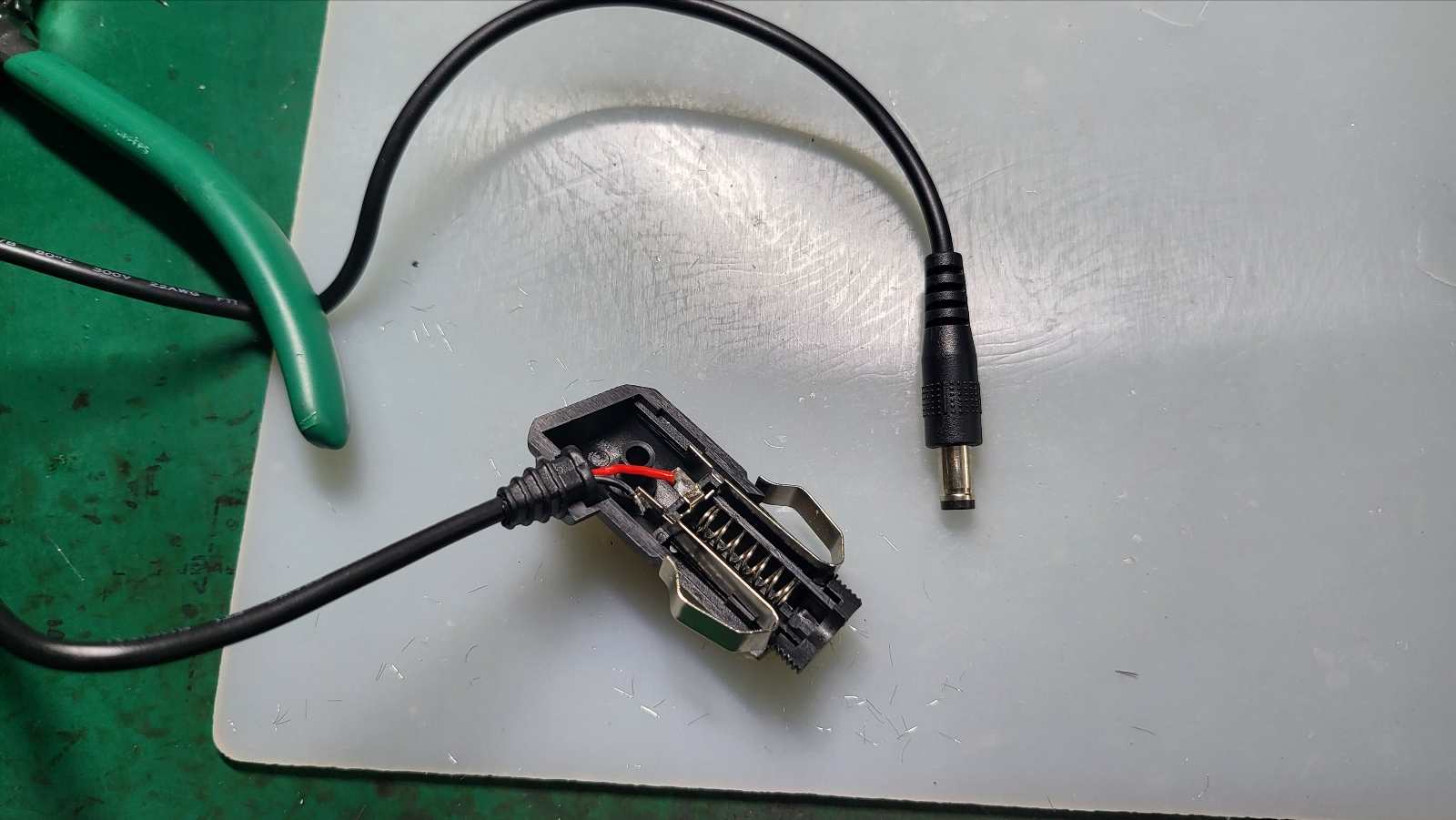

- DC 플러그 입력 규격이 15V 이므로 파워뱅크 최대 14.6V 직결해도 된다. DC 플러그 - 시거소켓에 결선  제쟉함.





DIY 용 시거플러그 구입처



X Autohaux Car Cigarette Lighter Charger Socket Power Plug Outlet Adapter Connector DC 12V 24V - AliExpress 34

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

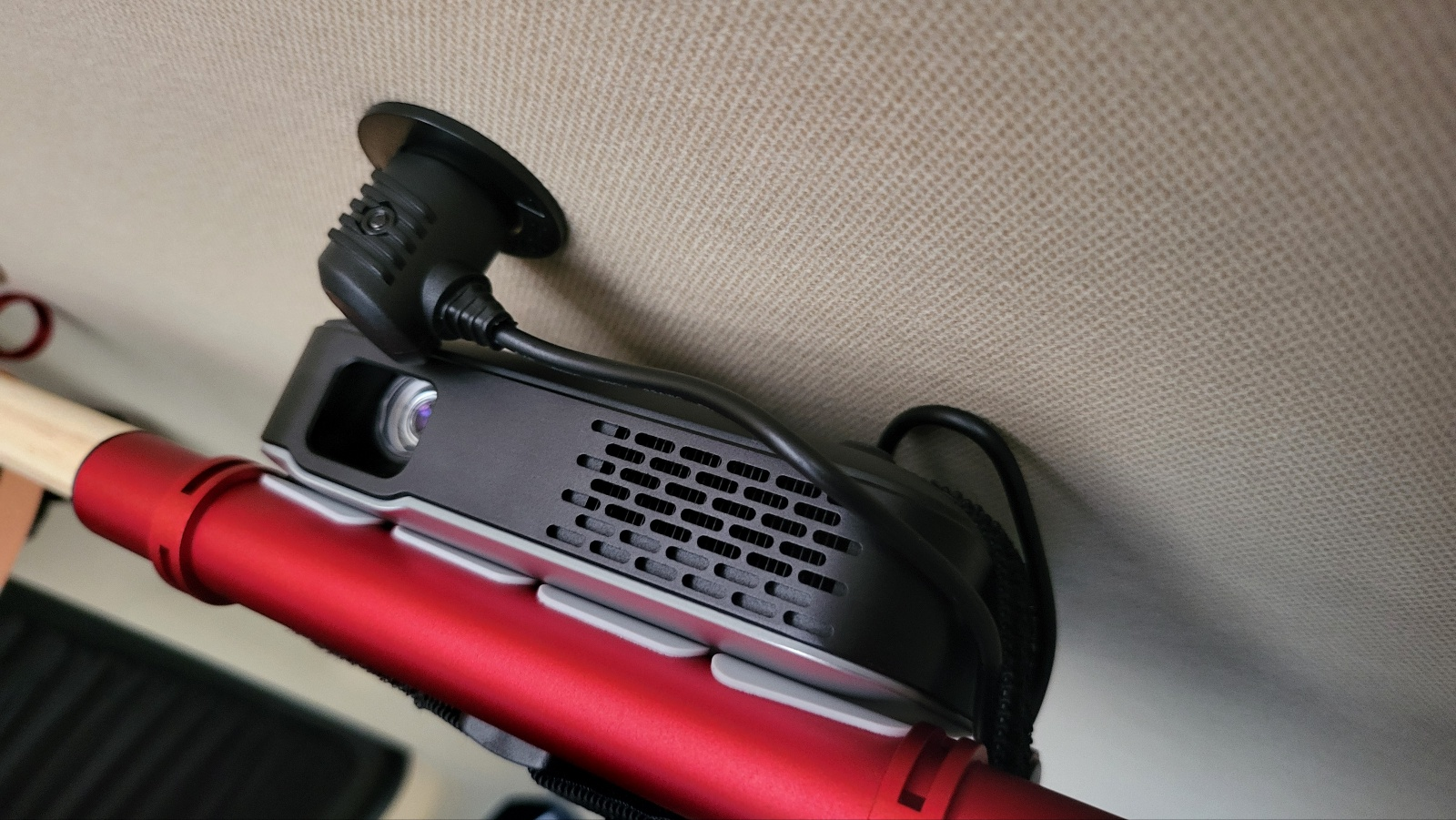

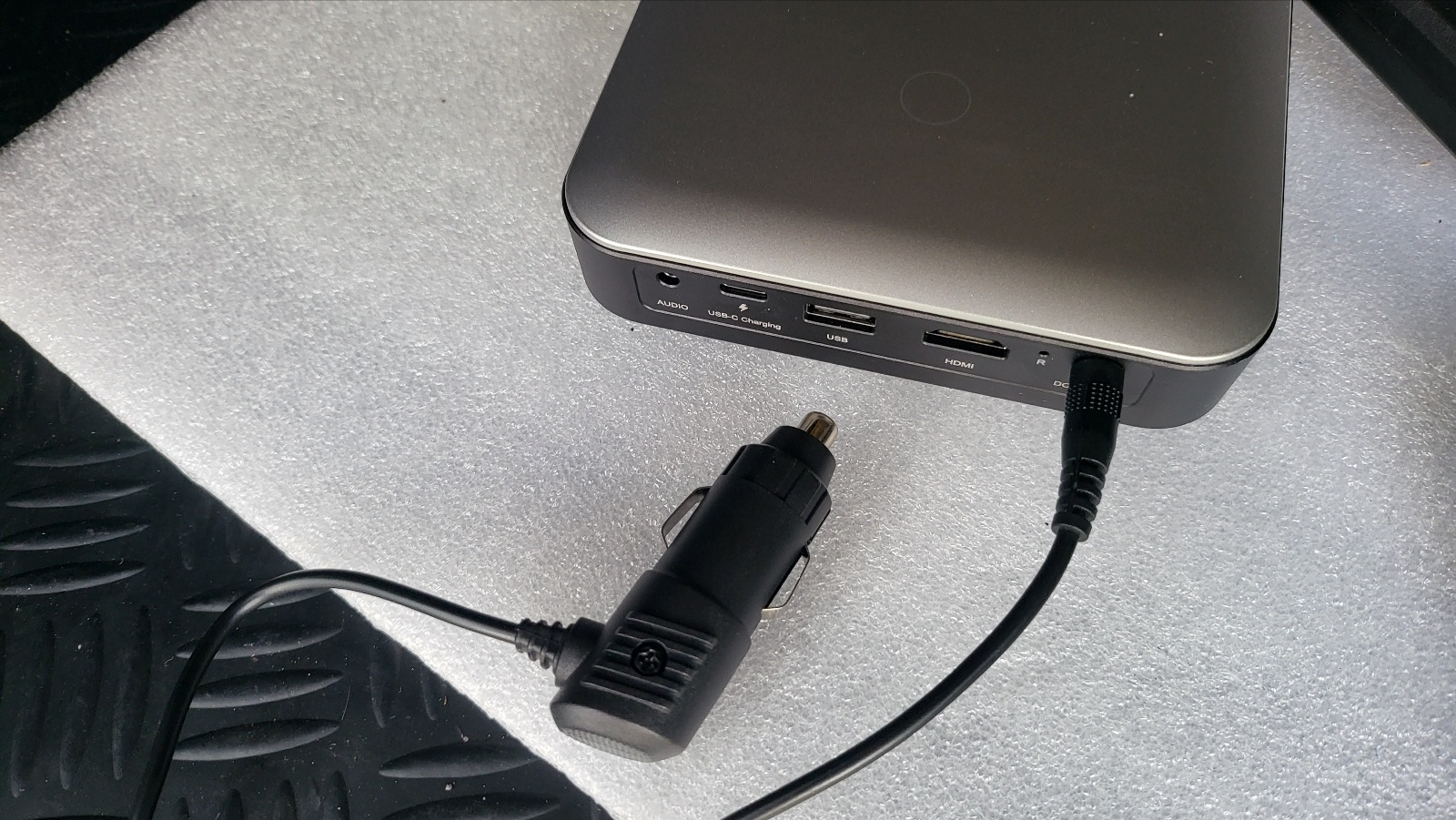

차량 천장에 마련해둔 시거소켓에 연결하여 프로젝터로 전원공급 셋팅완료.





정상적으로 충전되며, 충전중 동시에 전원 온 하여 프로젝터 작동도 가능.













스크린 거치 상세





DIY . 스타리아 . 빔 프로젝터 스크린 거치

빔 프로젝터 스크린  거치   - 사전 작업해둔 트렁크 가로봉 양끝에  벨크로(전선 정리용) 이용하여  50인치(100 cm x 80 cm ) 족자형 스크린 간단 고정     스크린 거치시 아래같은 구조로도 해

igotit.tistory.com





상위 정리





스타리아 . DIY 모음

휴즈박스에 시거 소켓 매립  - 2024.04.03 DIY . 스타리아 . 휴즈 박스에 시거 소켓 매립 .개요 차종 : 스타리아 차량 휴즈 박스 내에 시거 소켓 매립하여 기기 전원 공급선들 최대한 안 보이게 처리

igotit.tistory.com
















첫 등록 : 2024.07.30

최종 수정 : 2024.08.13

단축 주소 : https://igotit.tistory.com/5741
