DIY . 스타리아 . 모니터 거치대에 전원 셋팅







개요



차량 내에 모니터 거치대 장착한 상태에서 모니터 및 주변에서 사용하는 기기들(폰, 노트북, LTE 라우터 , 손전등, 보조배터리 등 )에 전원공급 위한 작업들



작업1. 모니터 및 기타 USB 전원 공급 위한 차량용 멀티 시거소켓  충전기 이용

작업2. 차량 충전기 거치 수단으로 네트망 이용

작업3. 차량 충전기 전원 공급용 배선 작업

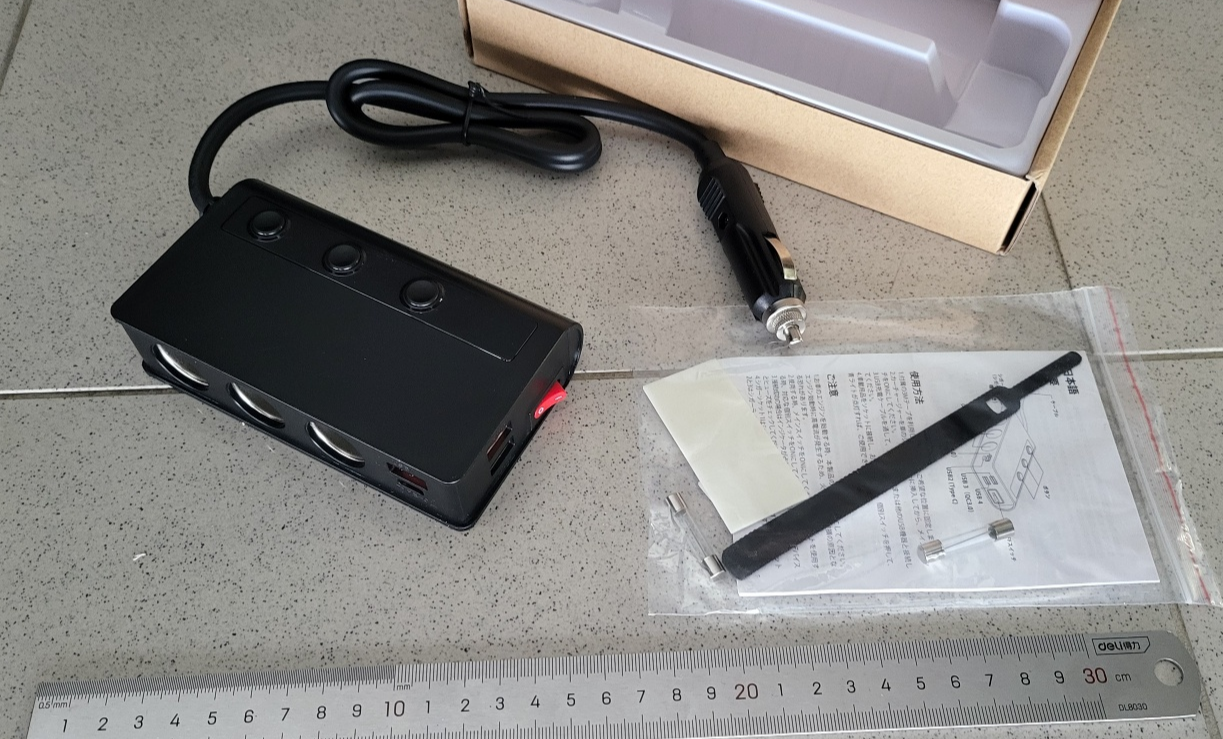

차량용 멀티 소켓, 충전기

- 아래 제품 사용하기로 함.



구입처

구매옵션에서 USB-C 지원되는것 선택.

Anchtek 180W Car Cigarette Lighter Splitter Fast Charger QC3.0 12/24V 4 Ports Auto USB Charging Socket Adapter with Switch - Ali











커넥터 XT60 으로 변경

- 차량에 구비된 인산철 배터리 연결 수단이 XT60 커넥터로 되어있고, 부피 큰  시거소켓 거쳐서 연결하는 것보다는 훨씬 사이즈가 작은 XT60 커넥터 수컷 장착하기로함.

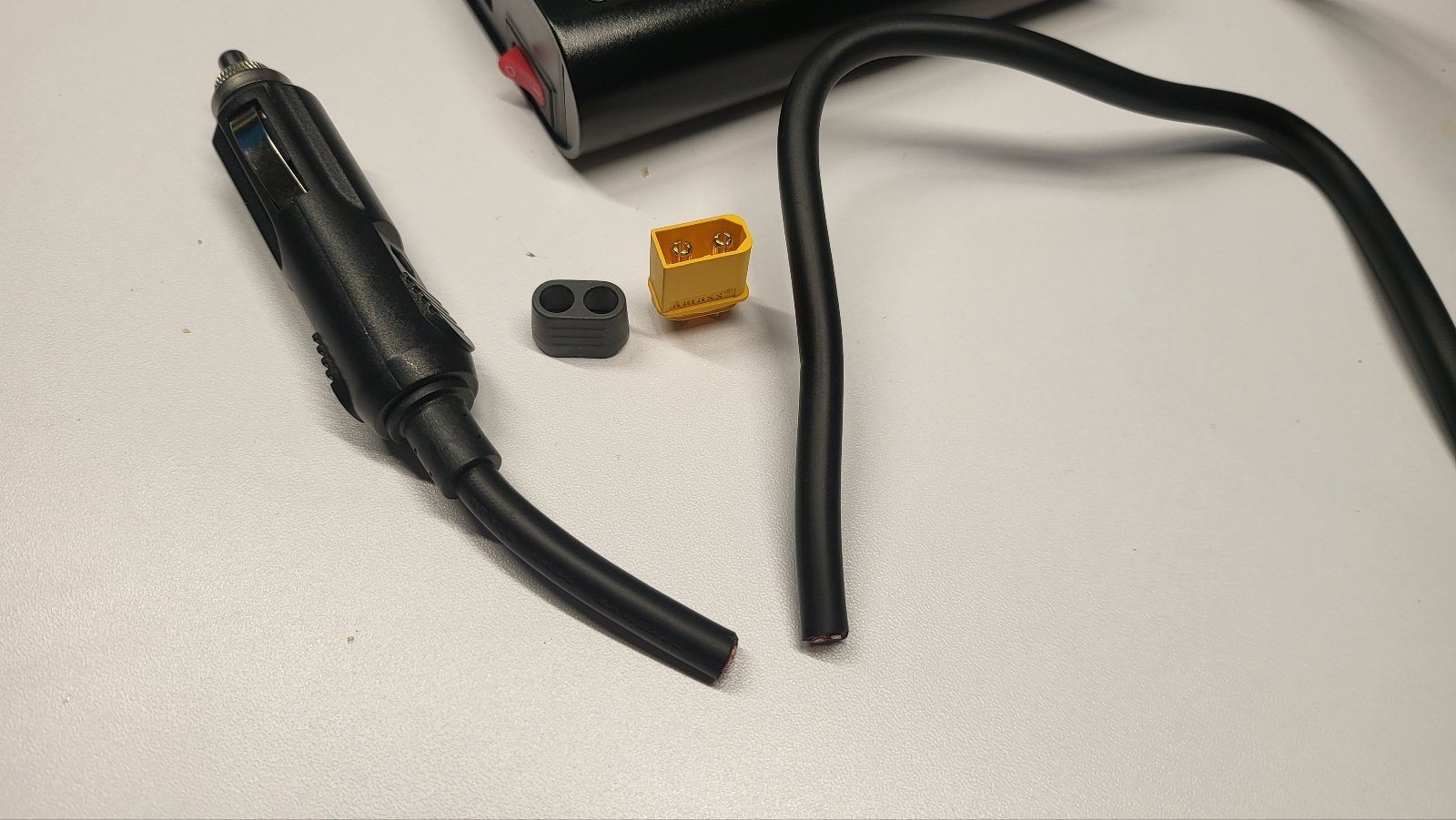

제품에서 제공된 시거플러그 잘라내고 XT60 커넥터 장착





케이블 잘라내고 아래 사진처럼 홀더 먼저 끼우고 전선을 커넥터에 땜.

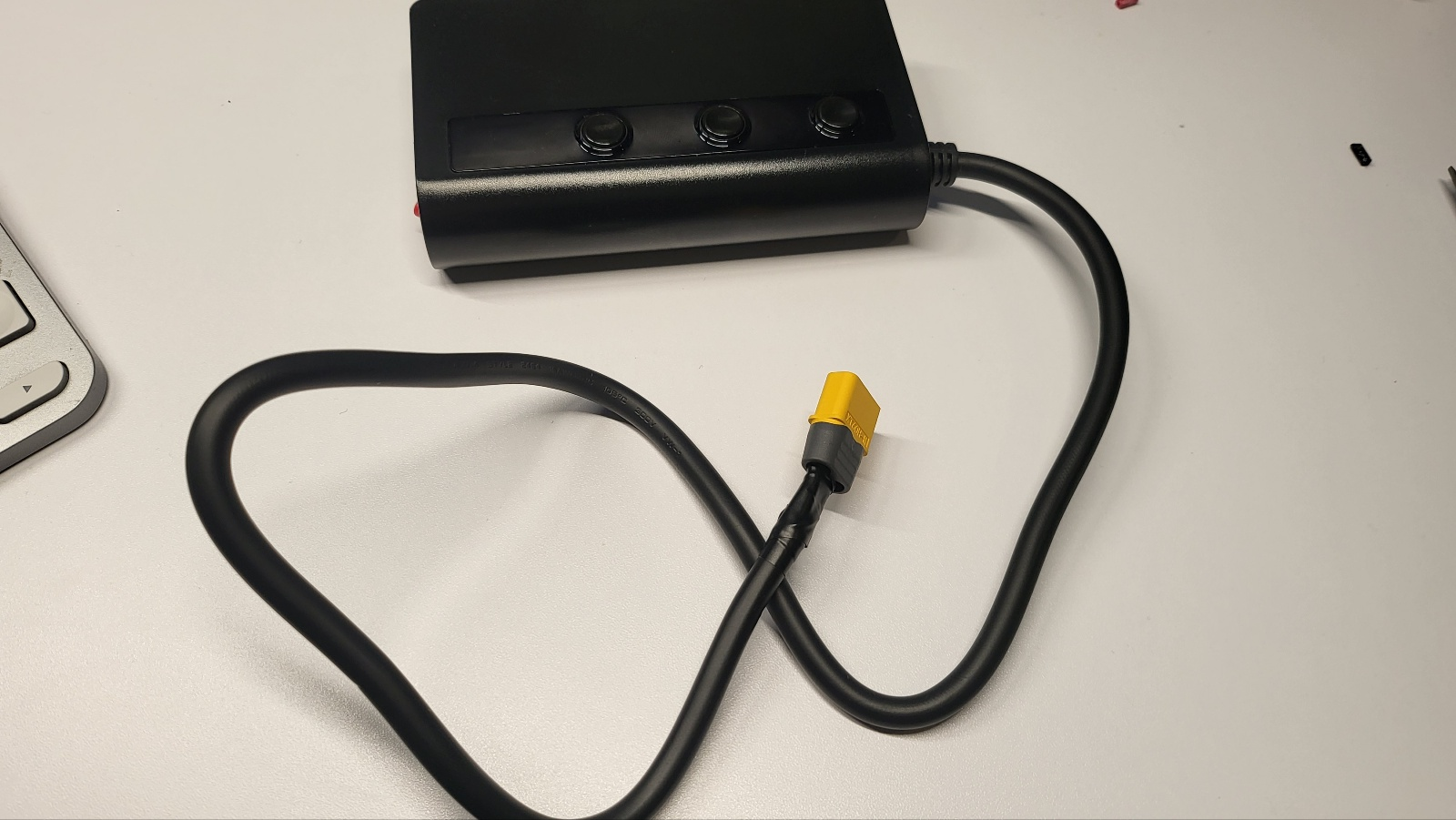

컴팩트 굿 ~

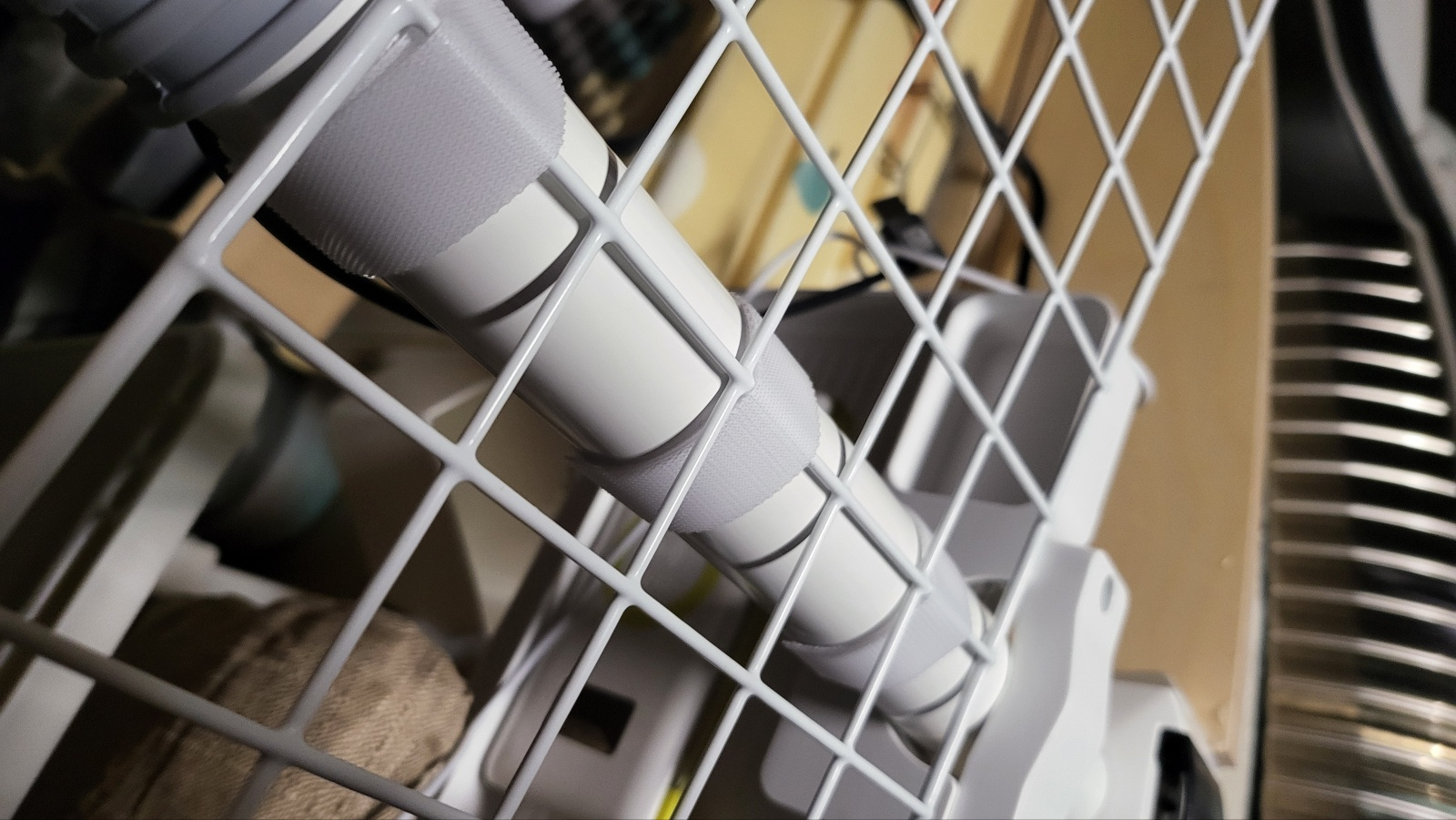

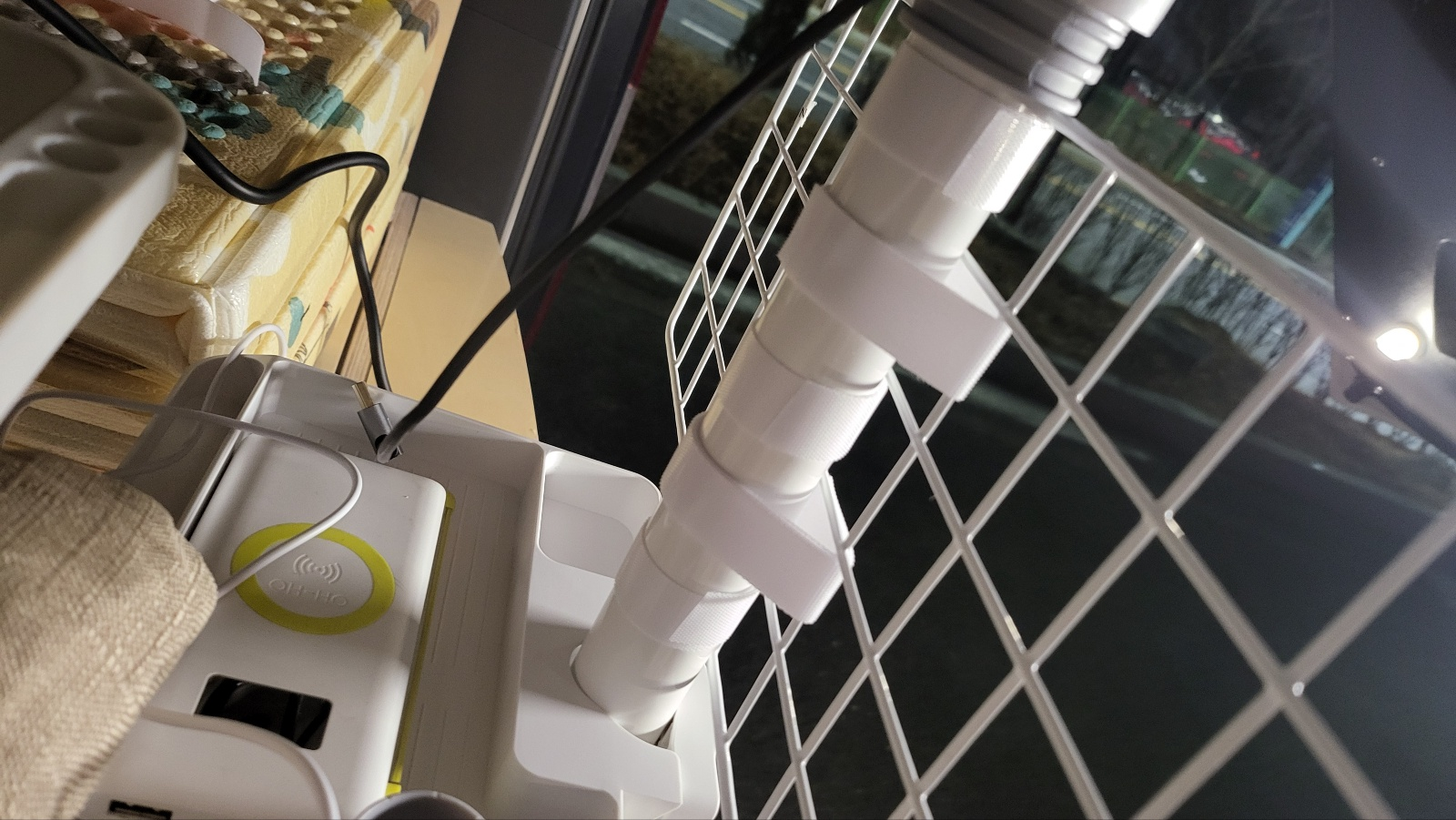

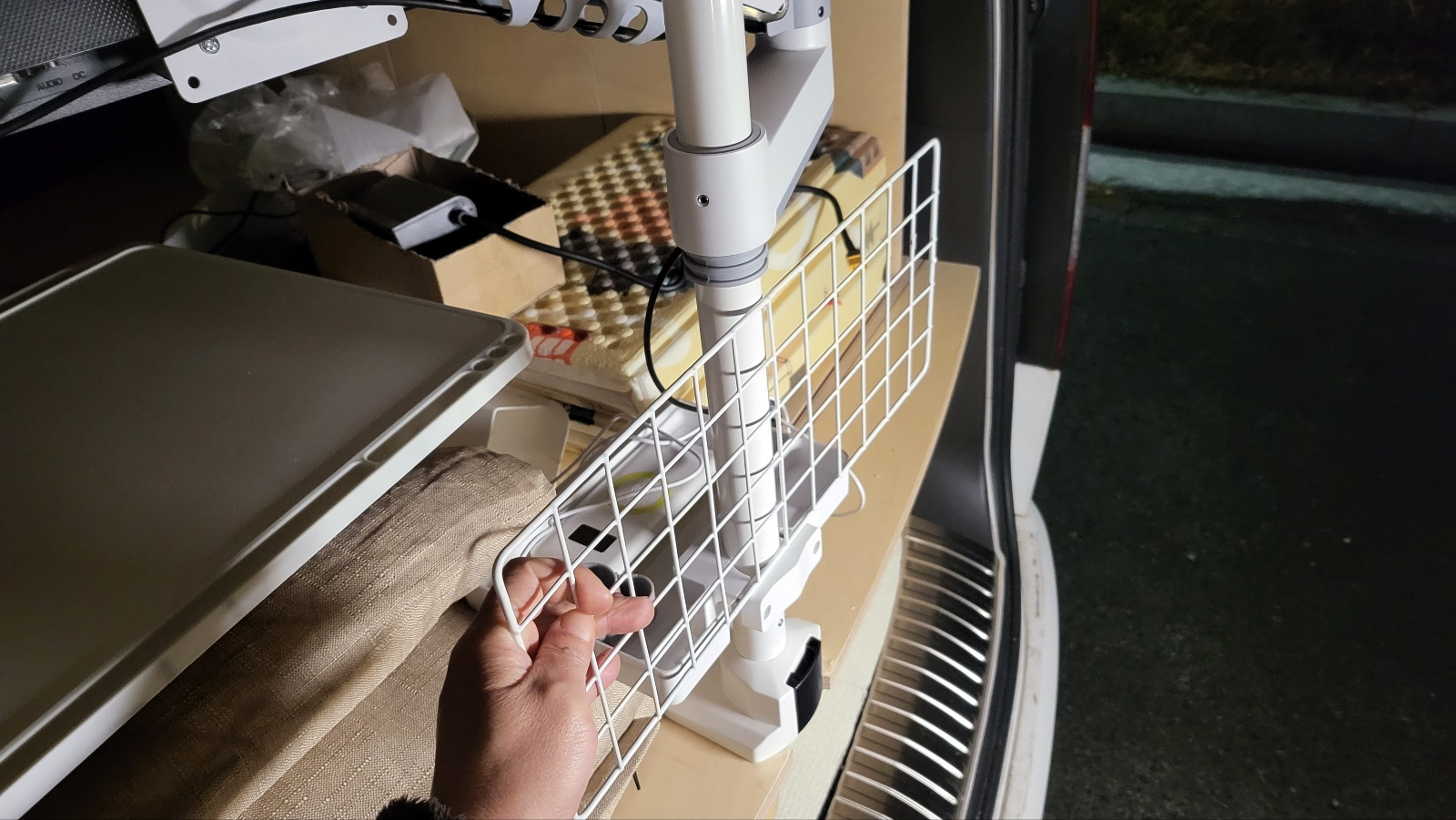

거치대 봉에 네트망 달고 차량 충전기 장착

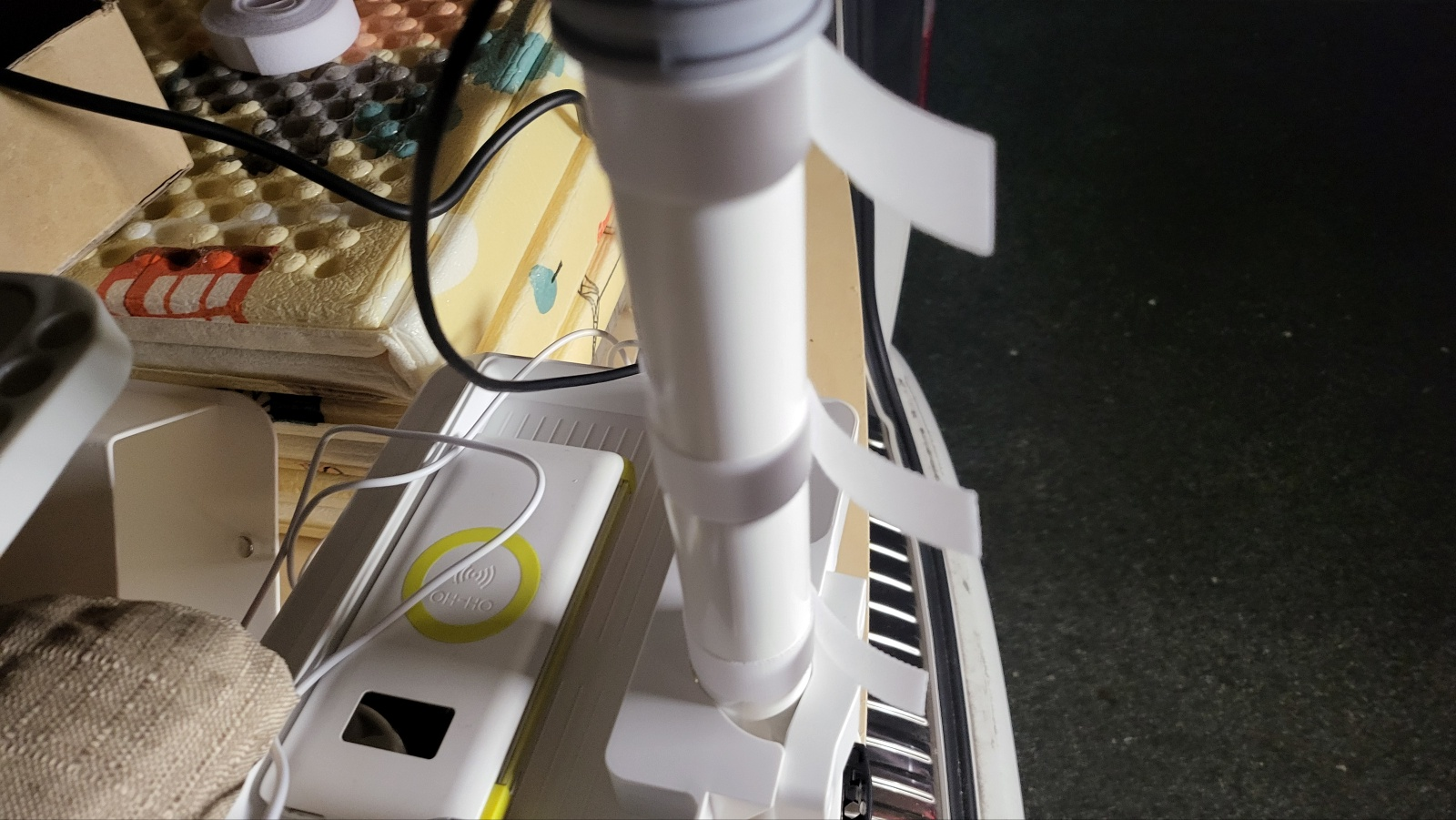

벨크로 타이 이용한다.

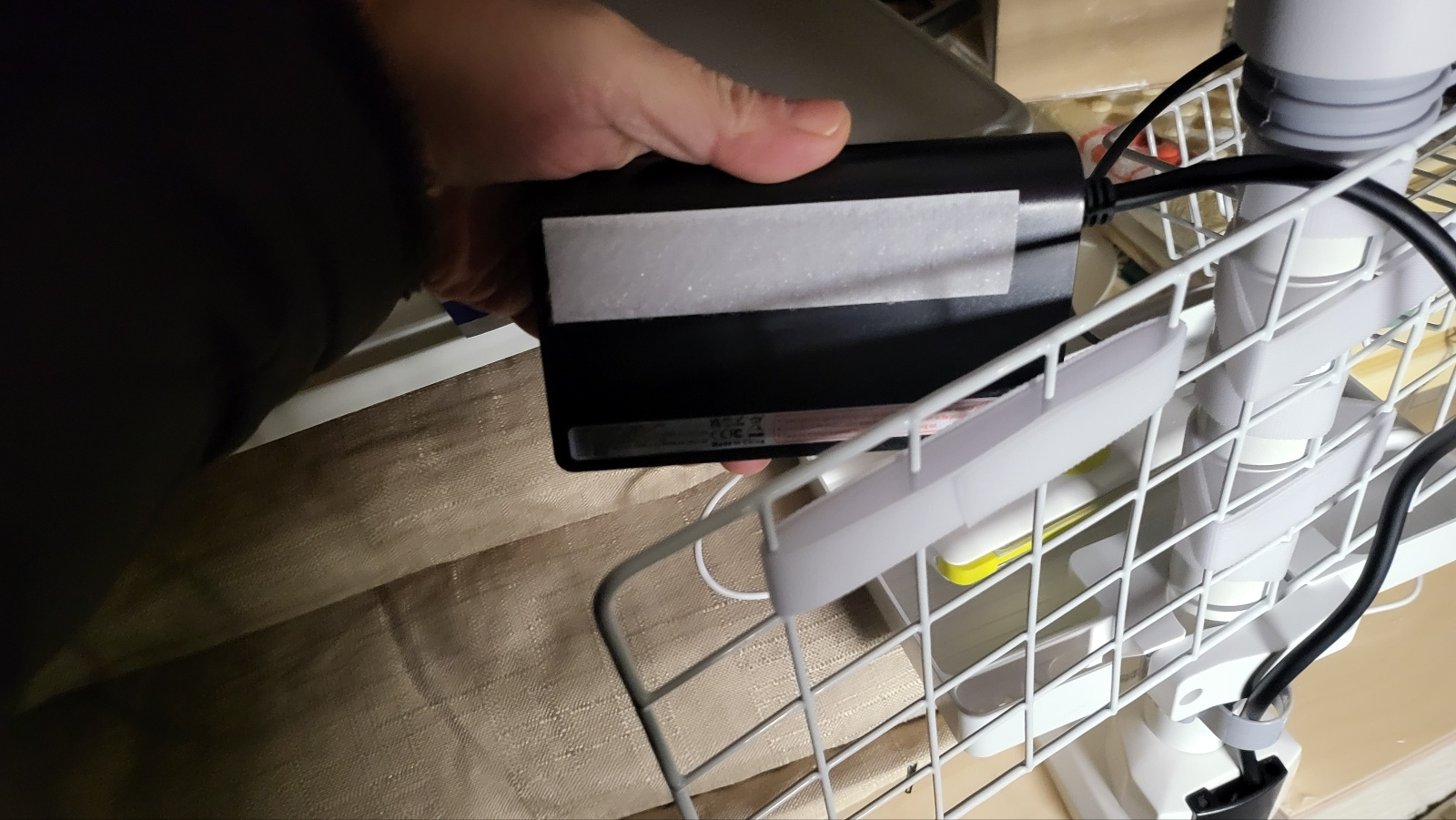

충전기 뒷면에 접착식 벨크로 부착하고, 네트망에 감아둔 벨크로 타이에 부착

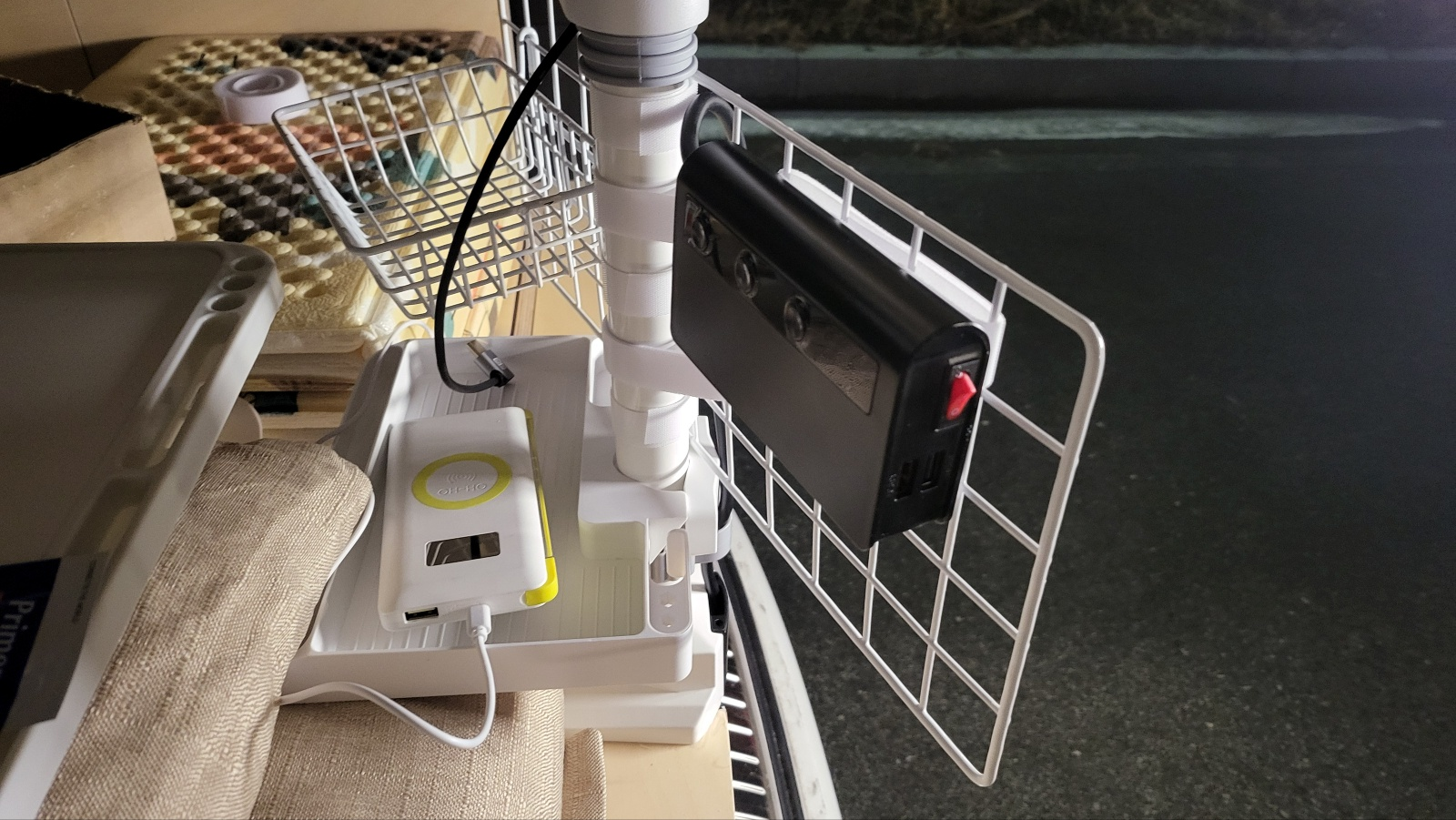

안정 장착















배선 작업

- 차량내 구비해 둔 인산철 배터리 전원으로 연결 위한 작업.

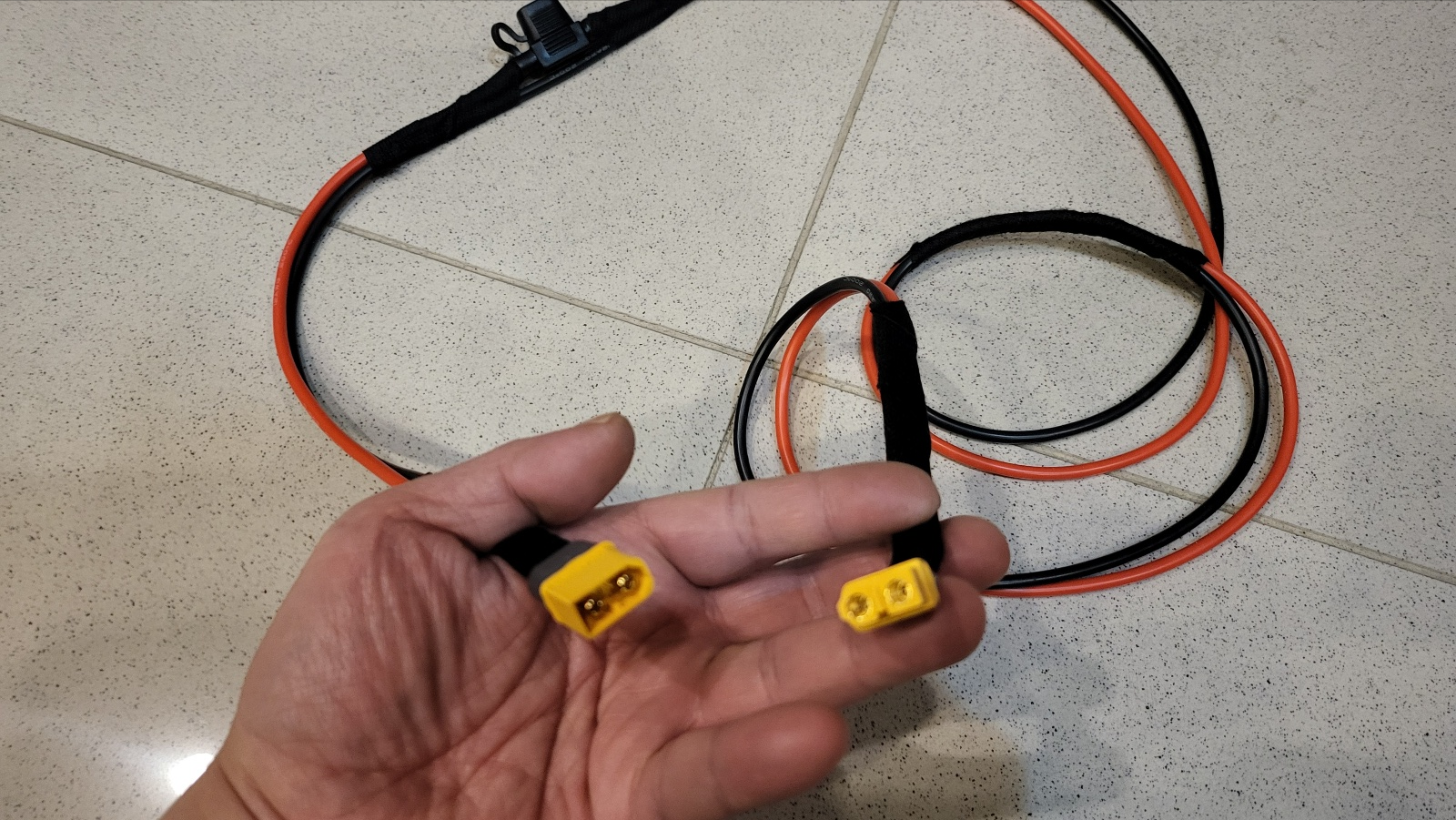

전선 준비

-  실리콘 피복 전선 12 AWG 길이 1.6m

 - 전선 끝단 : XT60 커넥터

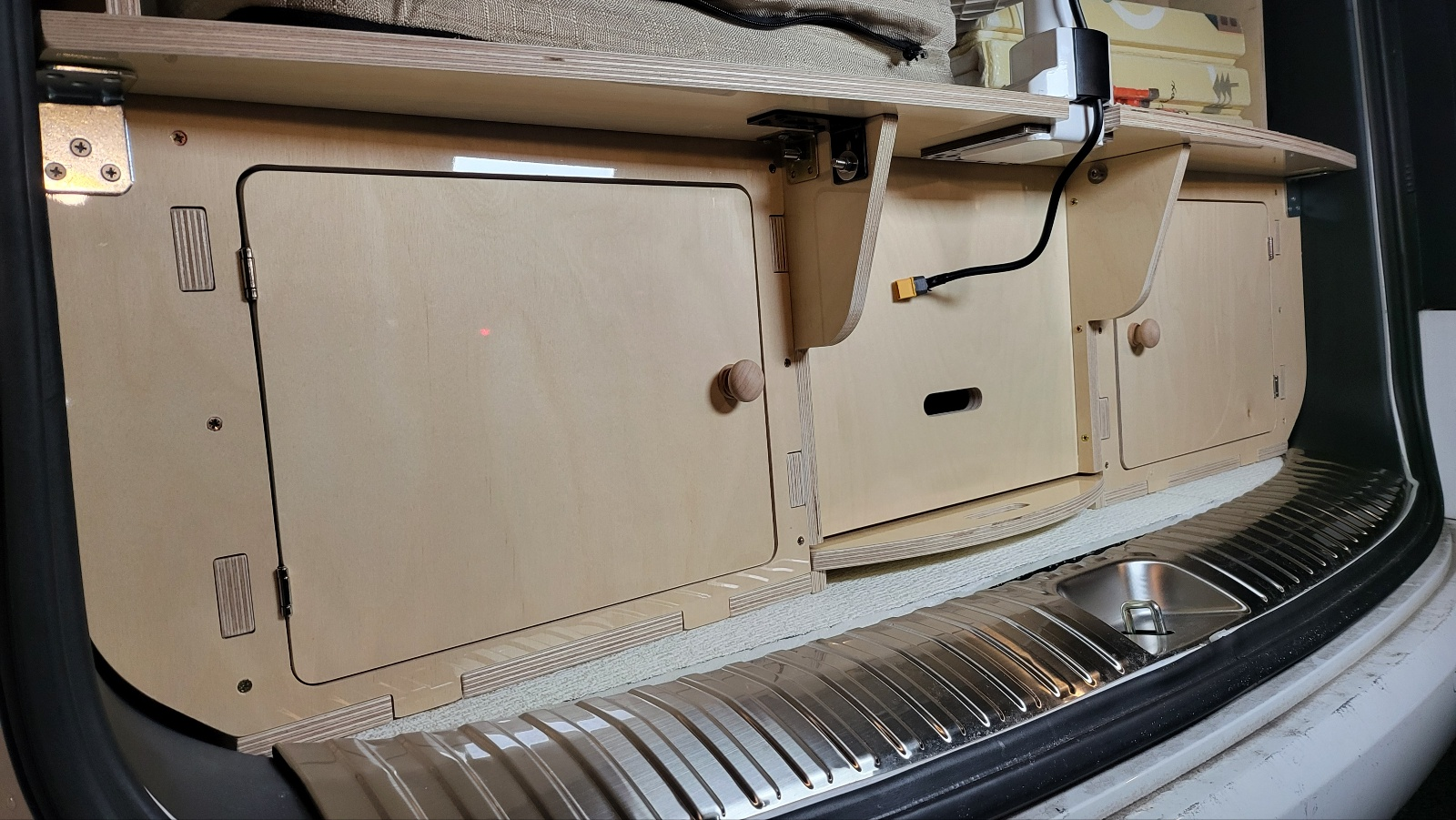

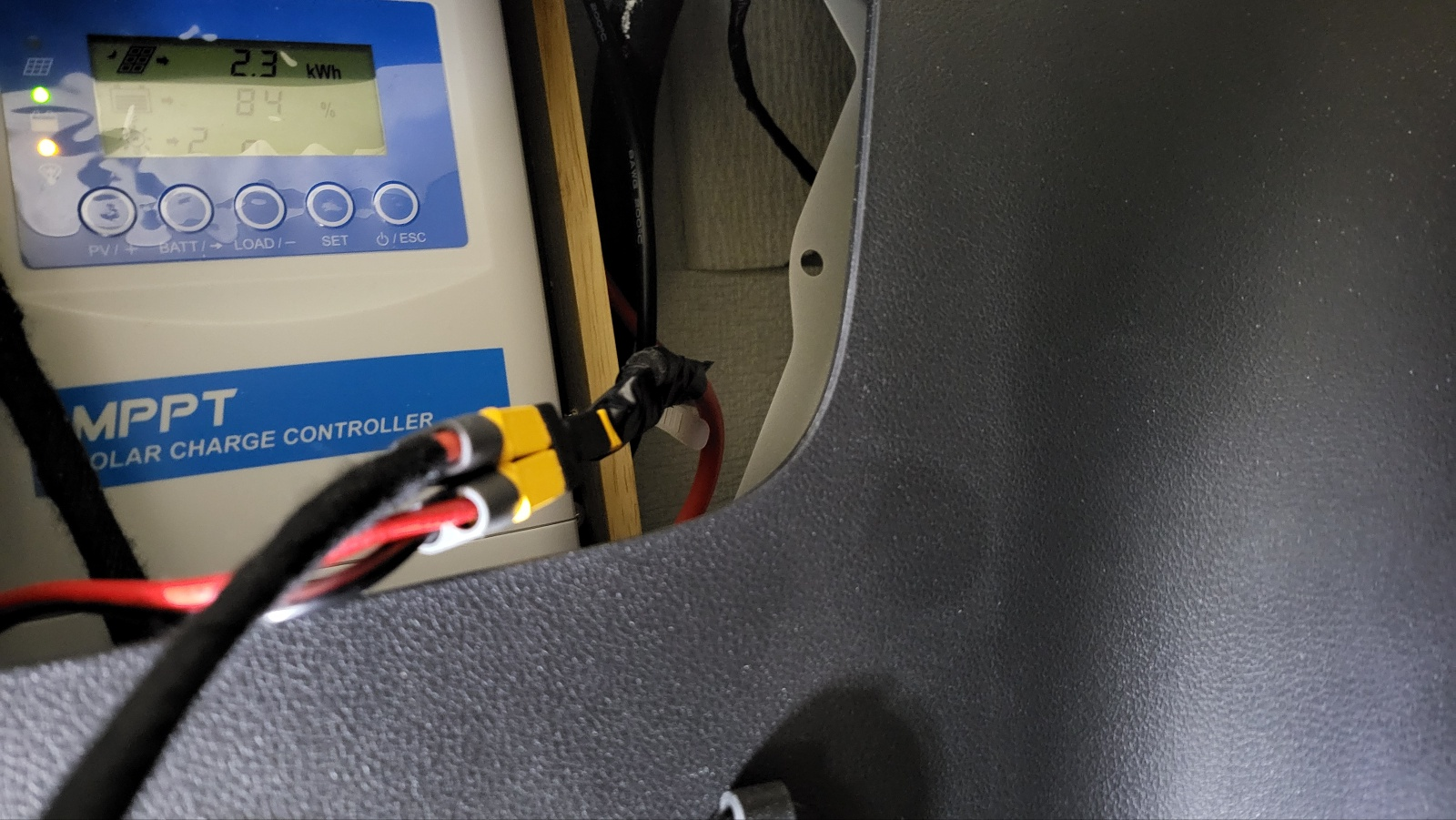

트렁크 측면 내부  MPPT 옆에 마련해둔 XT60 커넥터에 연결

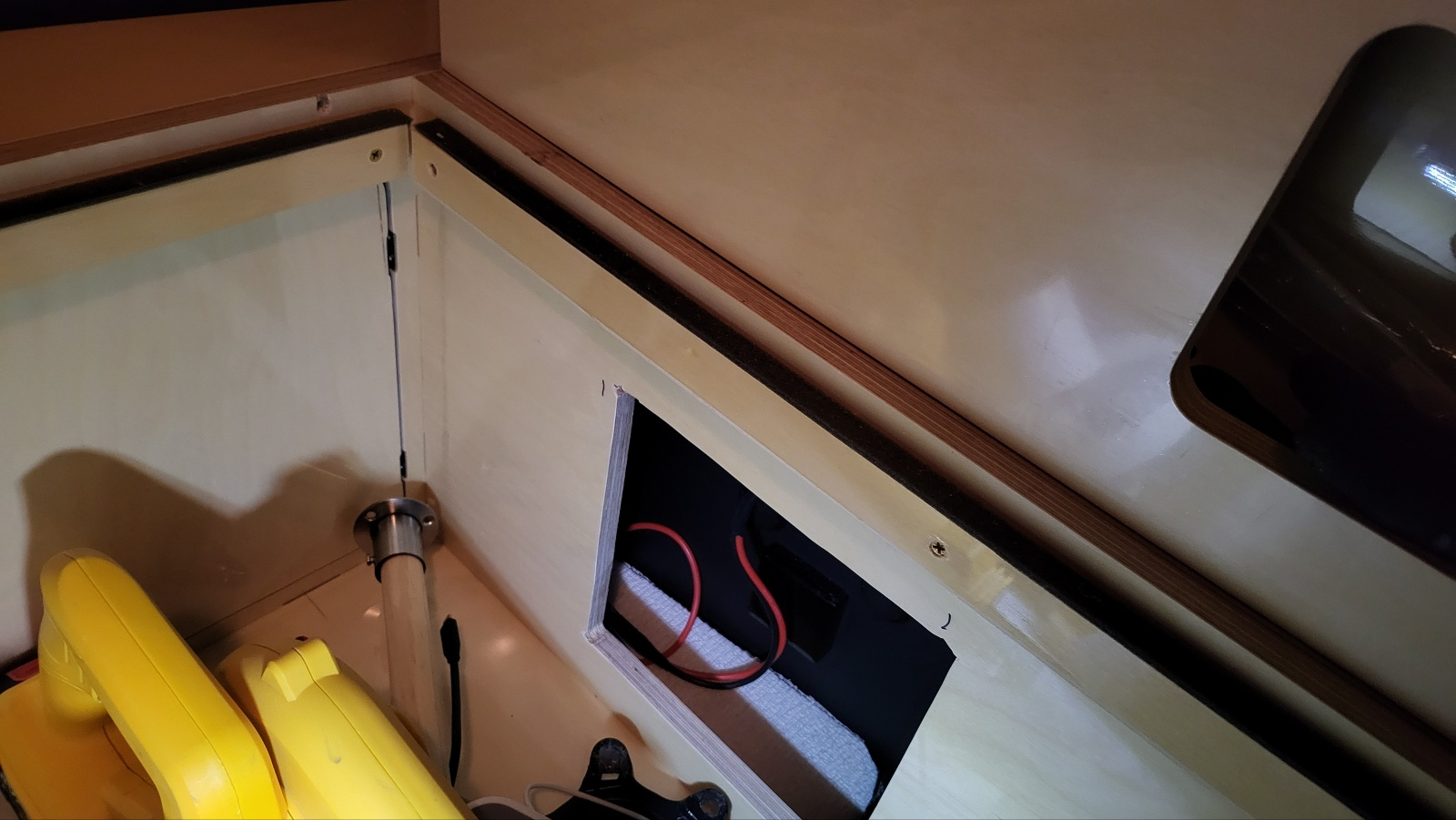

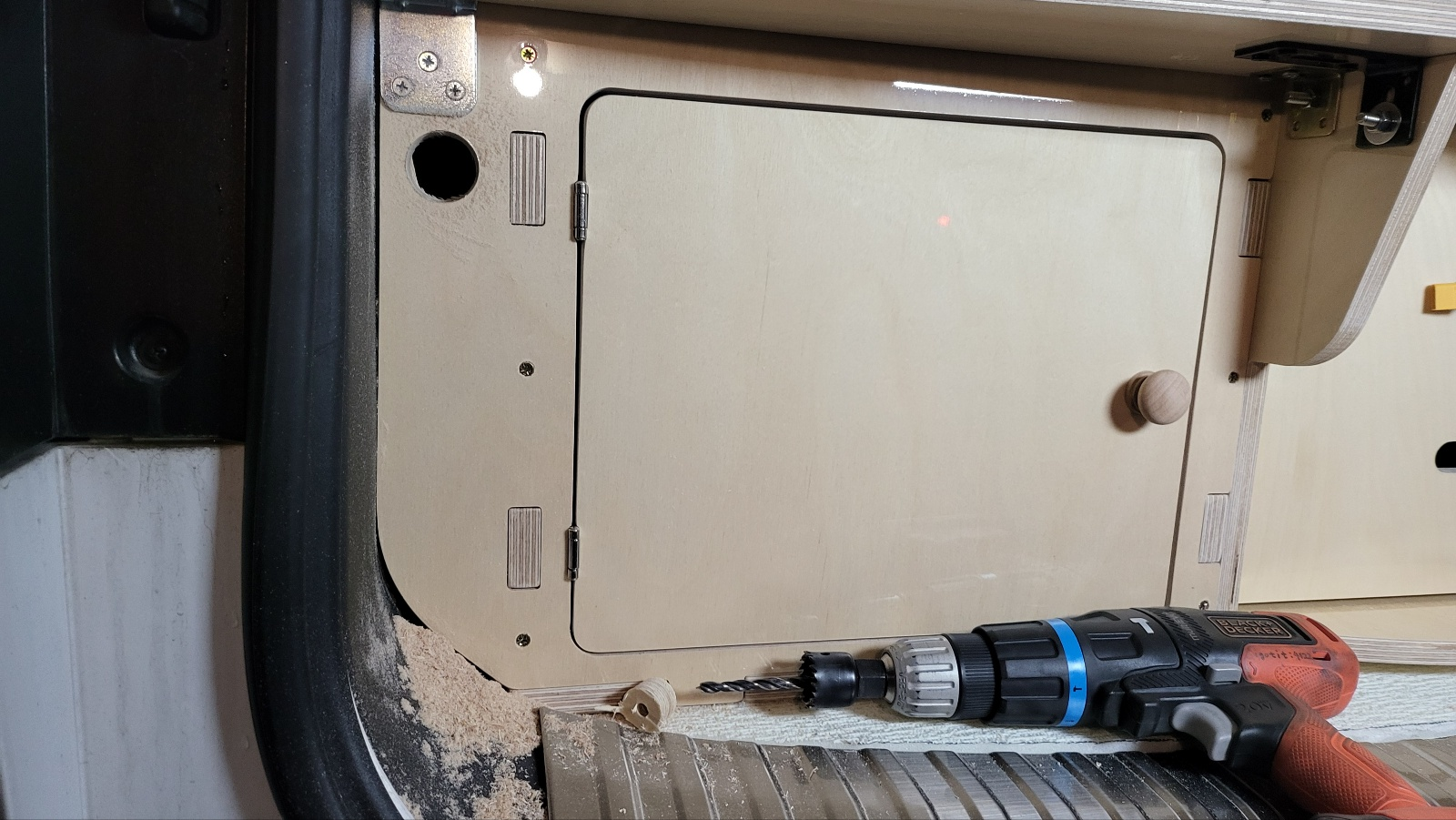

지름 25mm 홀쏘 로 구멍 내기



- 이쪽으로 전선 빼낸다.

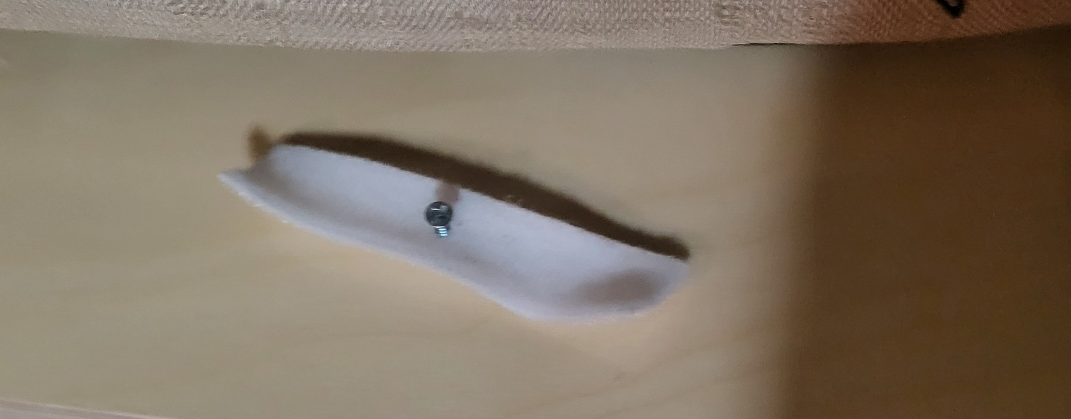

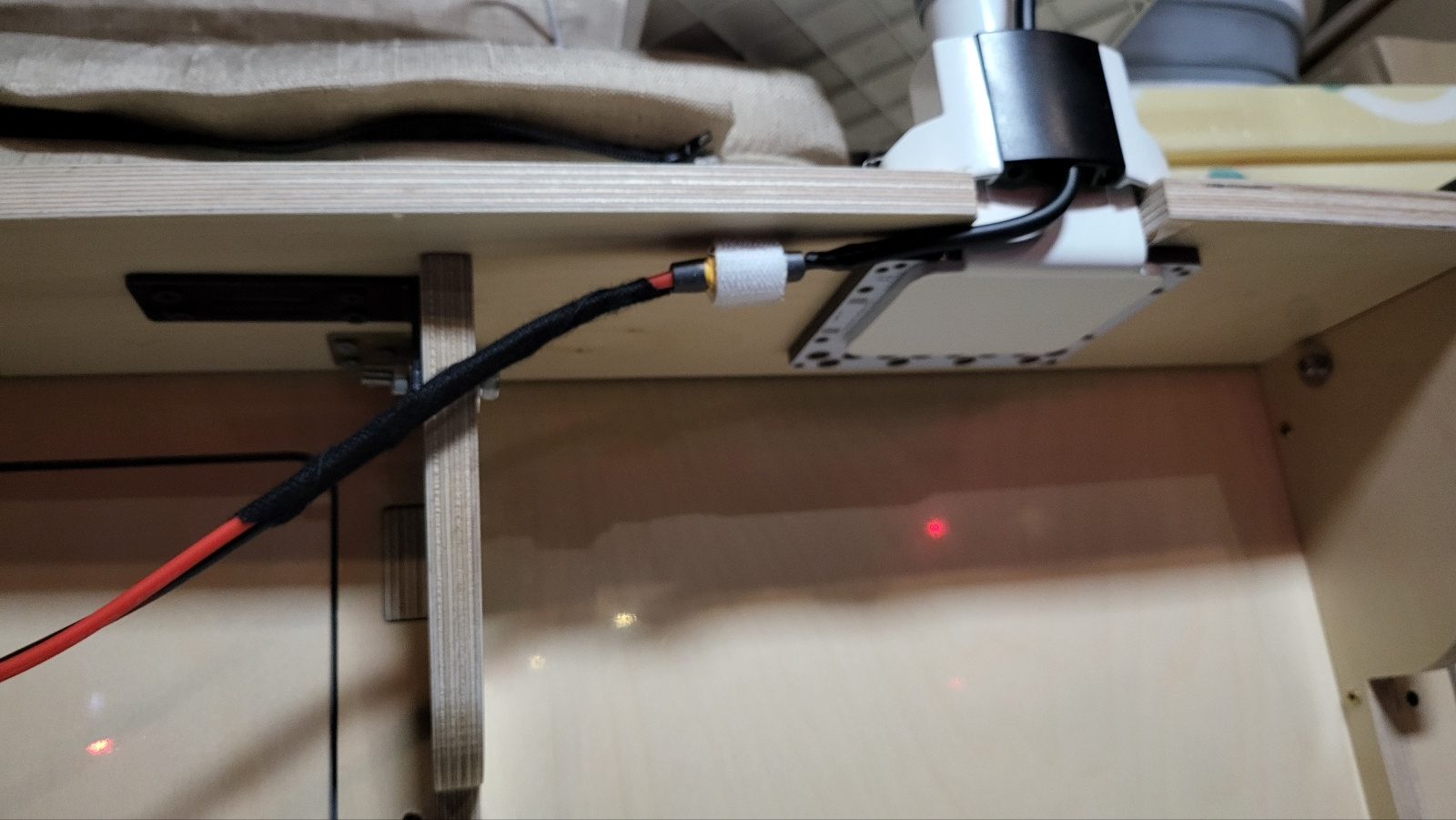

벨크로 타이에 구멍내고 나사못 박아서 전선 잡도록 함.

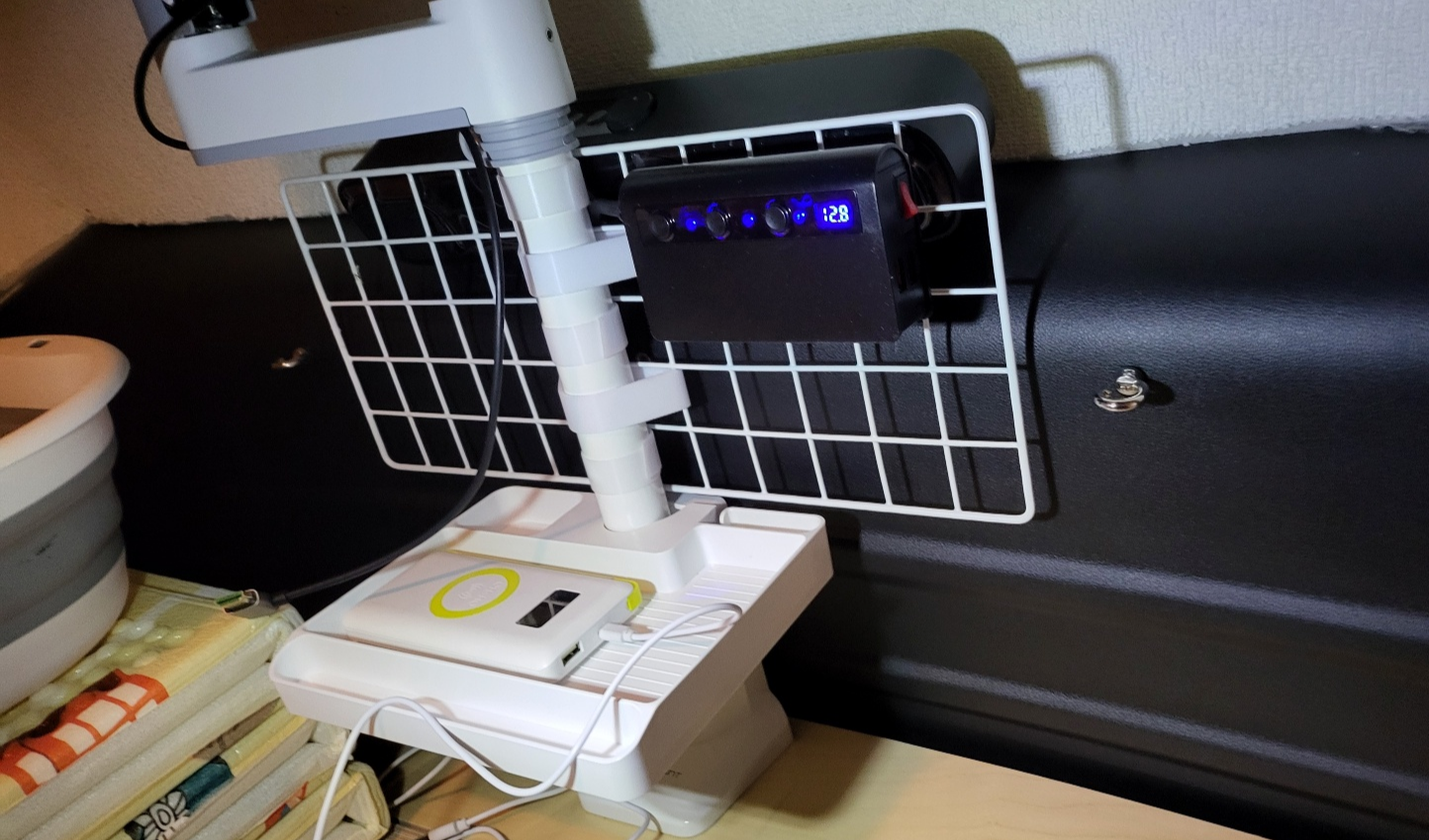

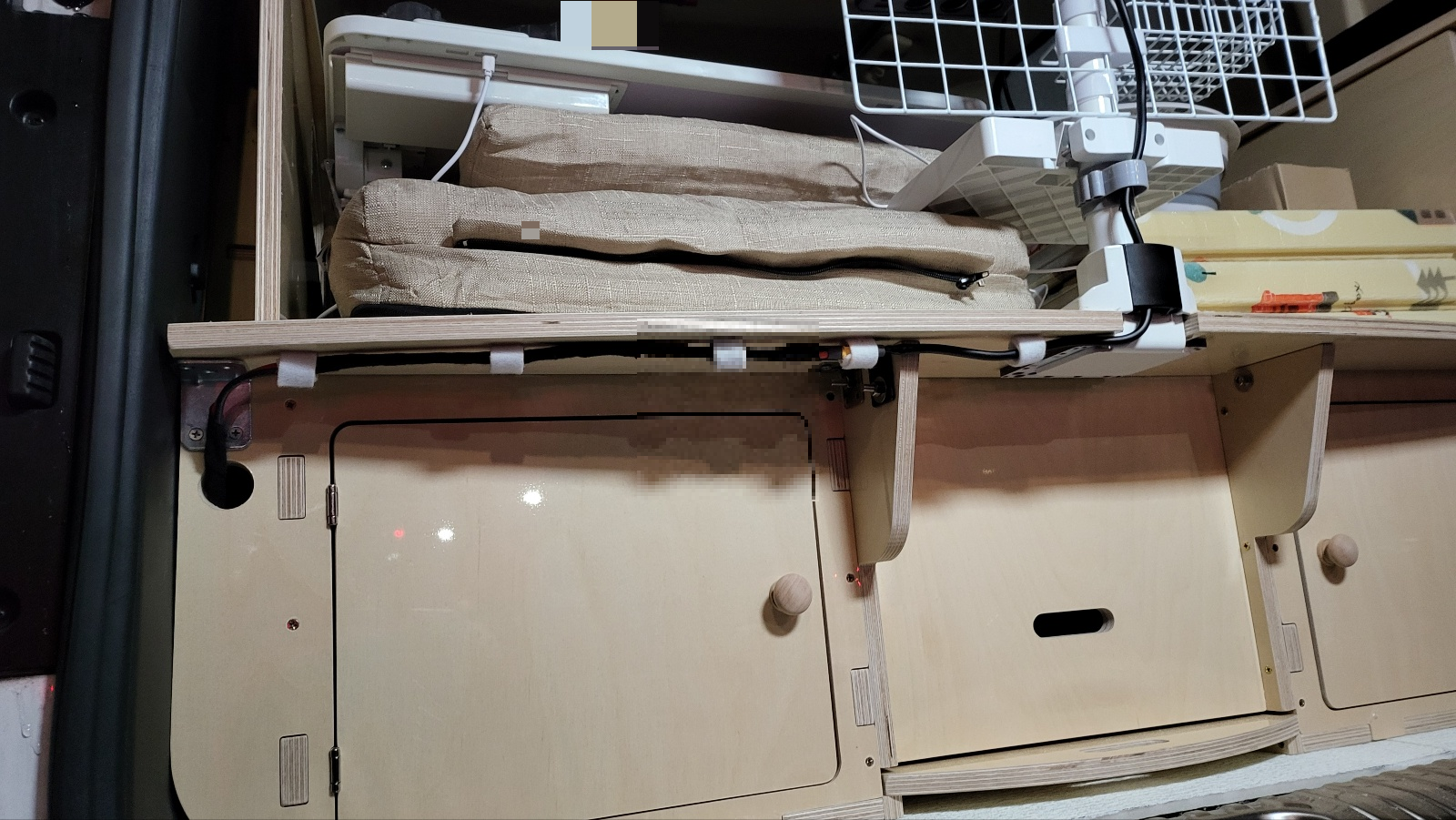

배선 작업 완료.

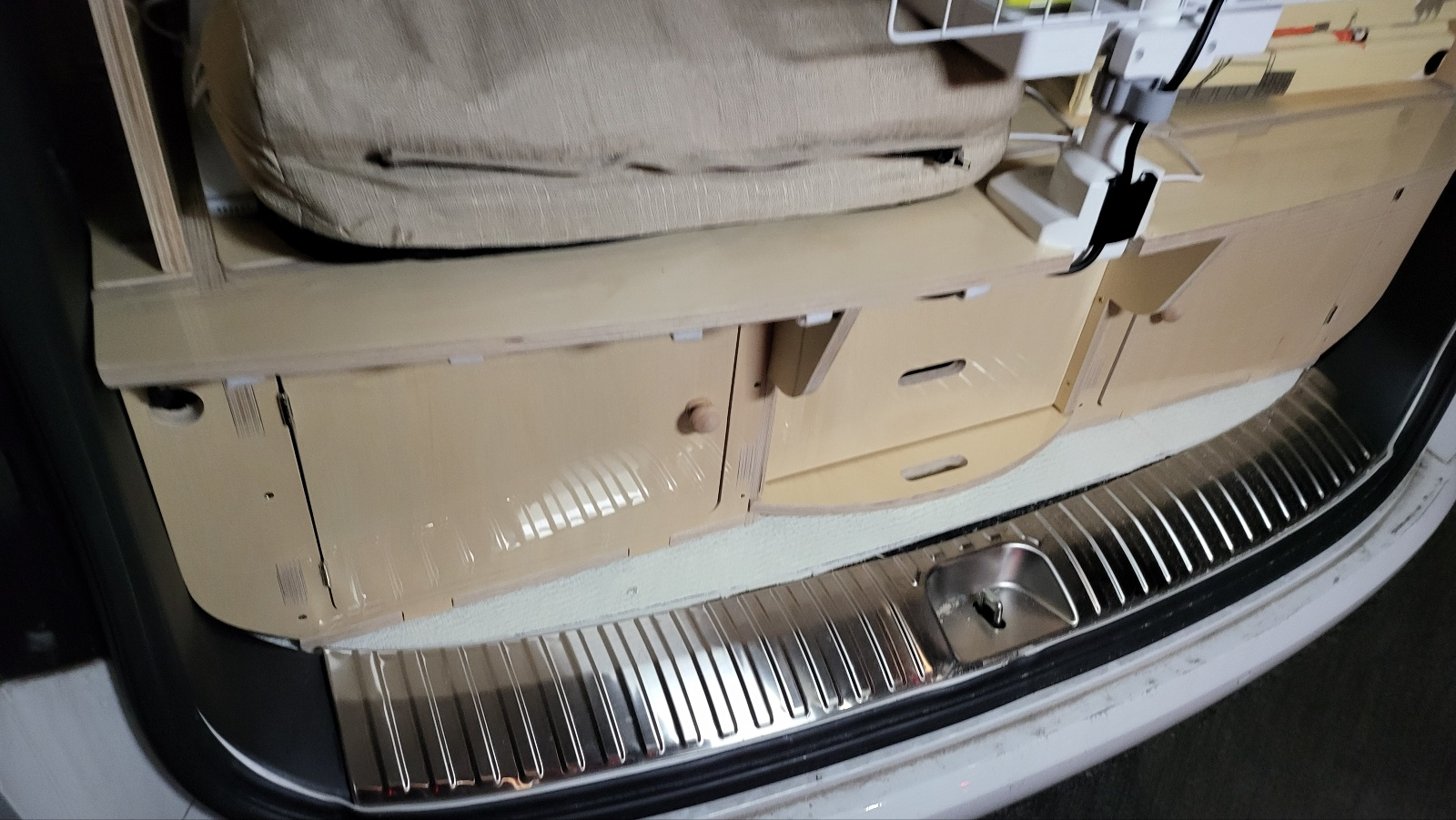

위에서 보면 많이 티나지 않음

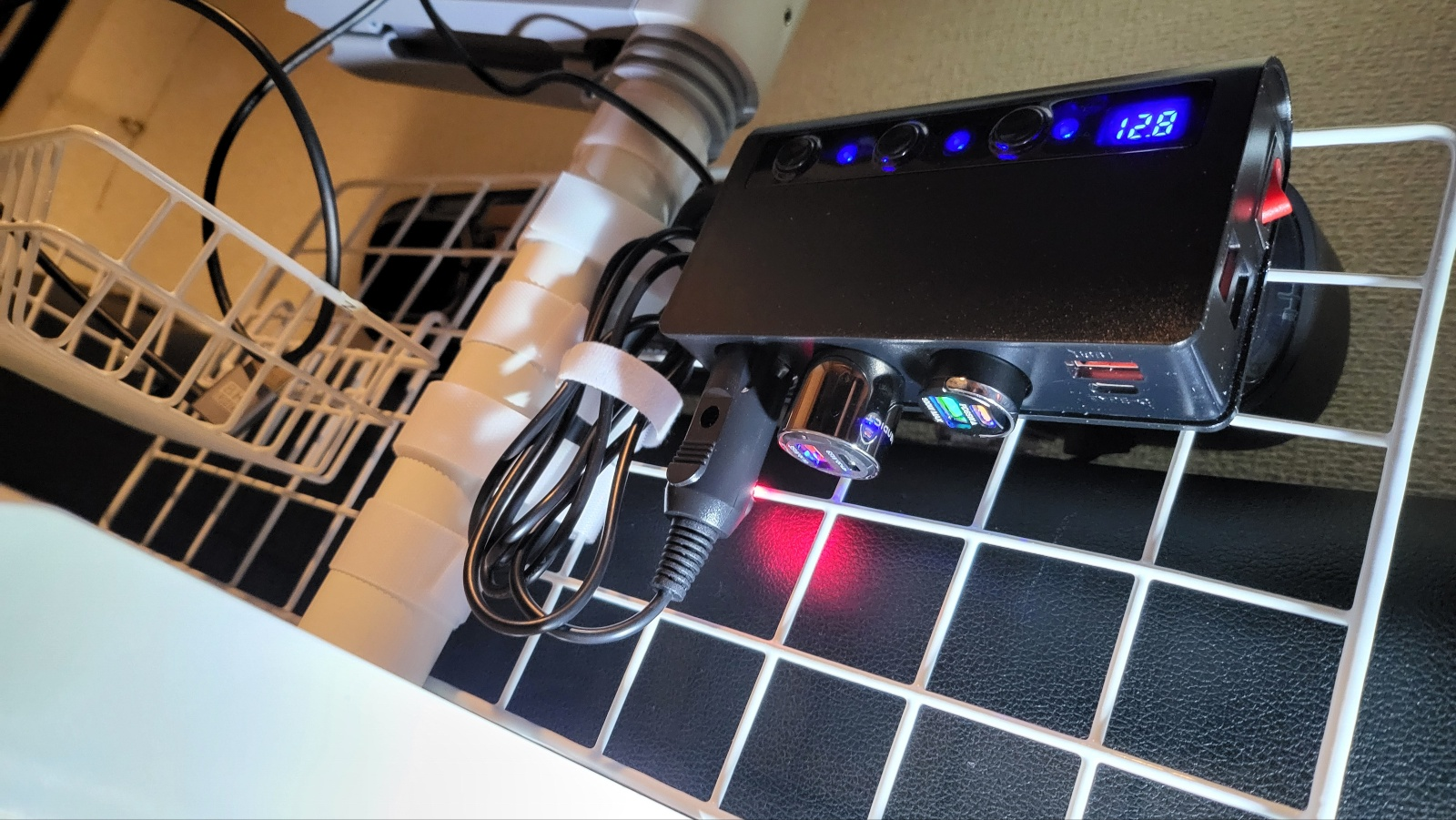

충전기로 전원 공급 완료















위 사진의 소켓중 가장 왼쪽 것은 모니터(전원 규격 : 12V ) 전원 공급용 .



- 배터리 전압을 안정화 12V 로 만들지 않고 인산철 배터리 전압 그대로 인가함. 12V DC 모니터면  14V 정도는 모니터 전원회로 고장없이 작동해야 정상적인 회로 설계임.



구입처

- 이 제품 설명은 12V 전압 안정화 회로 있는것처럼 설명하나 시거잭에 인가된 전압 그대로 출력됨.

24W 12V Universal Car Charger Power Cord for Portable DVD Player, GPS, Snailax Seat, LED Light with 8 DC Adapters - AliExpress 3



정확한 12V 전압이 필요한 경우에는  아래와 같은 모듈 이용해야한다.

12V 전압 안정 출력 모듈
