DIY . 스타리아 . TV/모니터 거치대 장착







모니터 거치대 장착



- 트렁크 끝단 중간 지점에 모니터 폴대 달고 모니터 암 2개 장착

- 모니터 폴대 클램프 장착시 뒷문과 간섭 있기 때문에 침상 일부 잘라낸다.









작업 상세

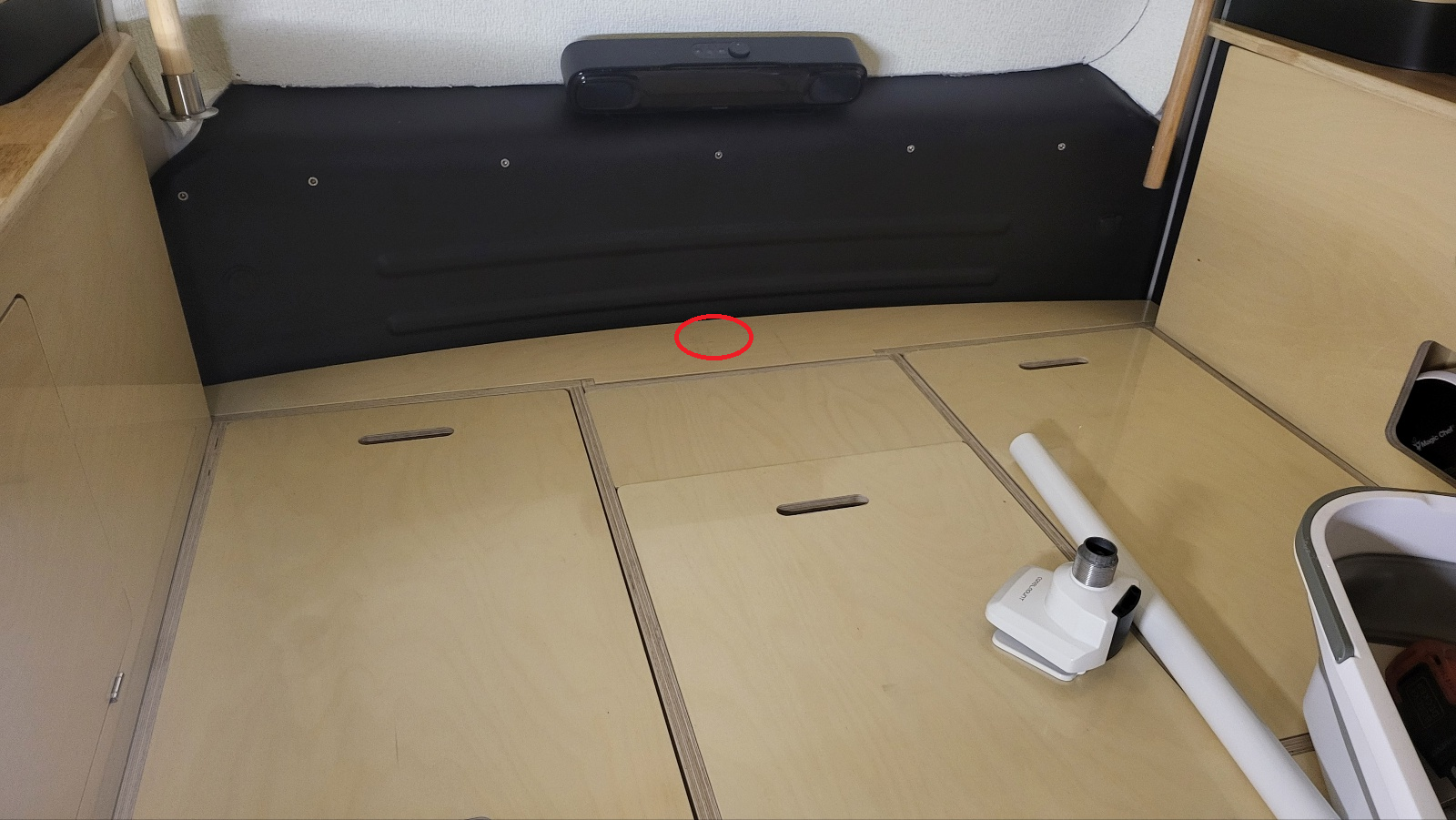

아래 사진의 침상  트렁크 끝 부분에 모니터 거치 폴대 클램프 장착하기로 함



사용된 폴대 : 아래 링크 제품의 폴대부분

모니터 암 . 트리플

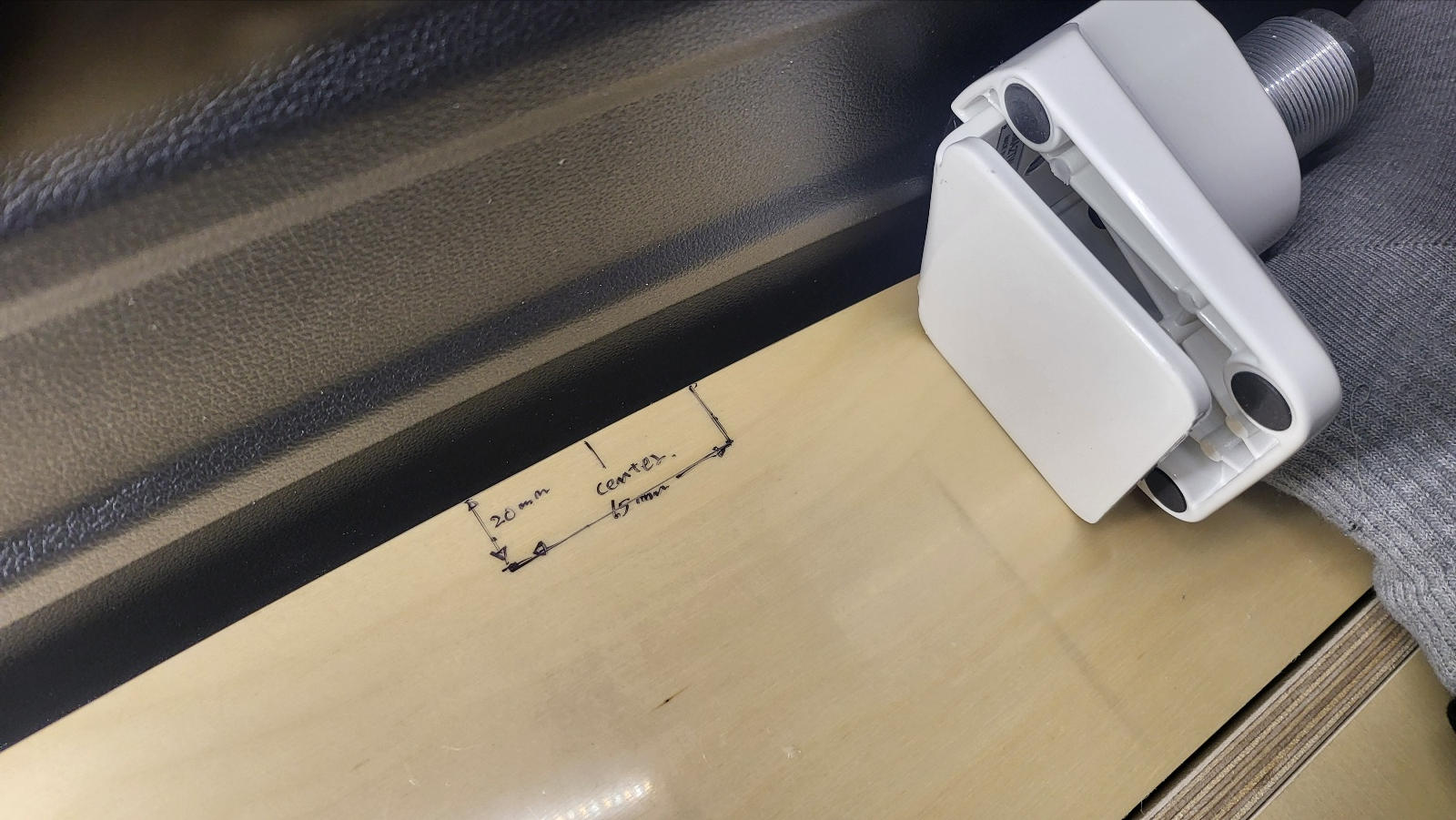

문제점 : 클램프 배치할 지점에 뒷문 트림과 간섭 있다.







해결책 : 침상 목재 부분을 일부 잘라낸다.

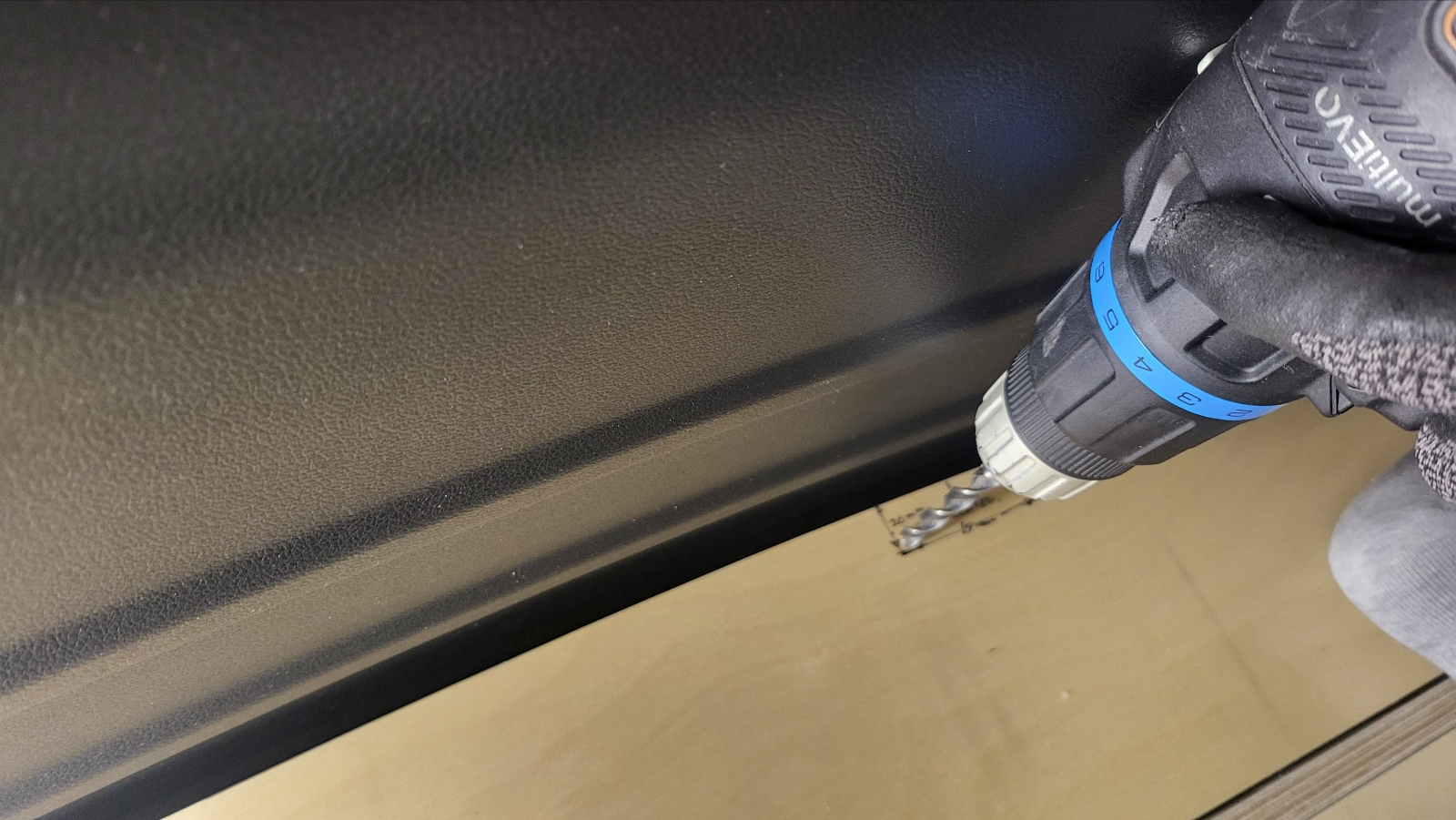

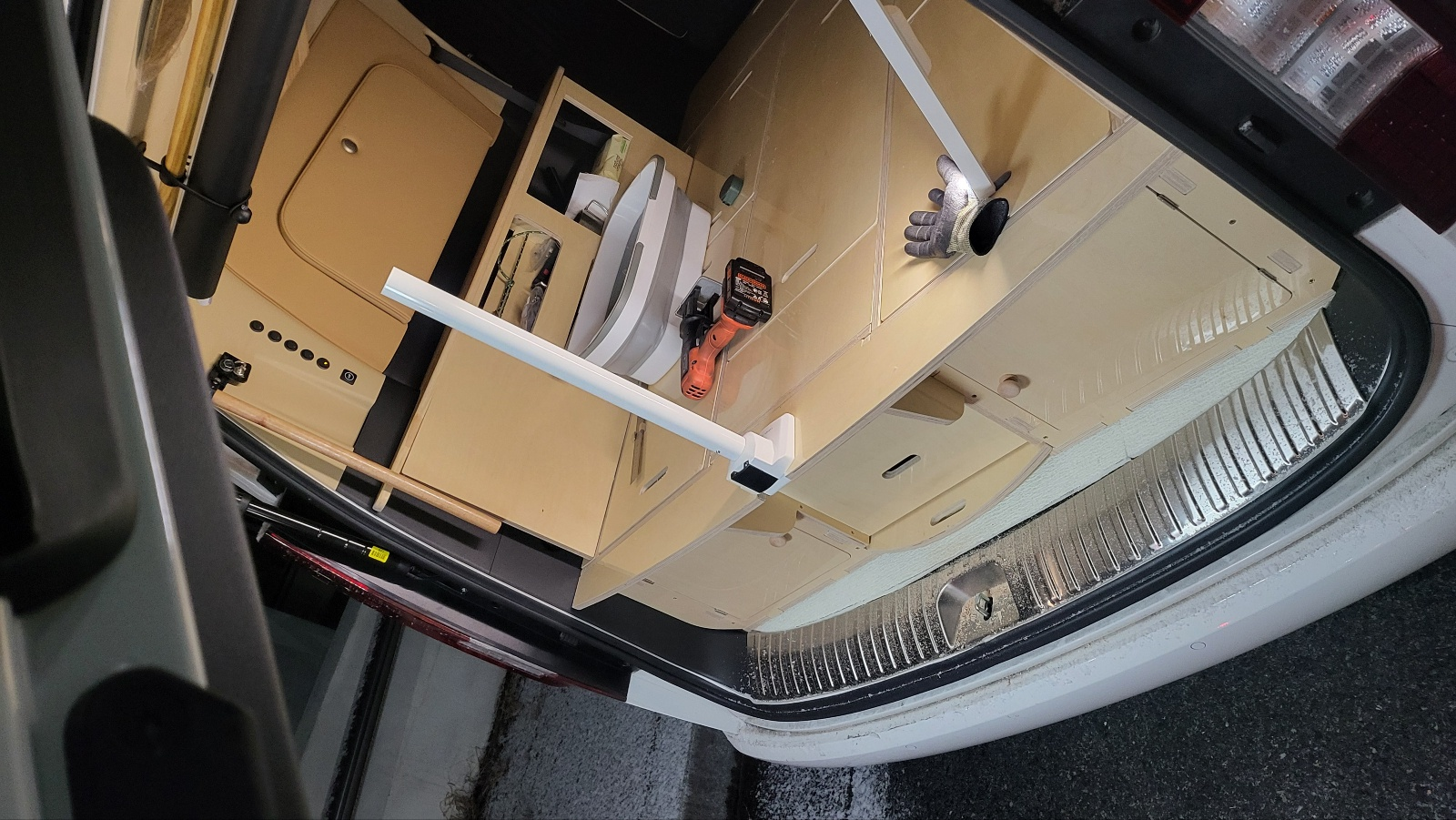

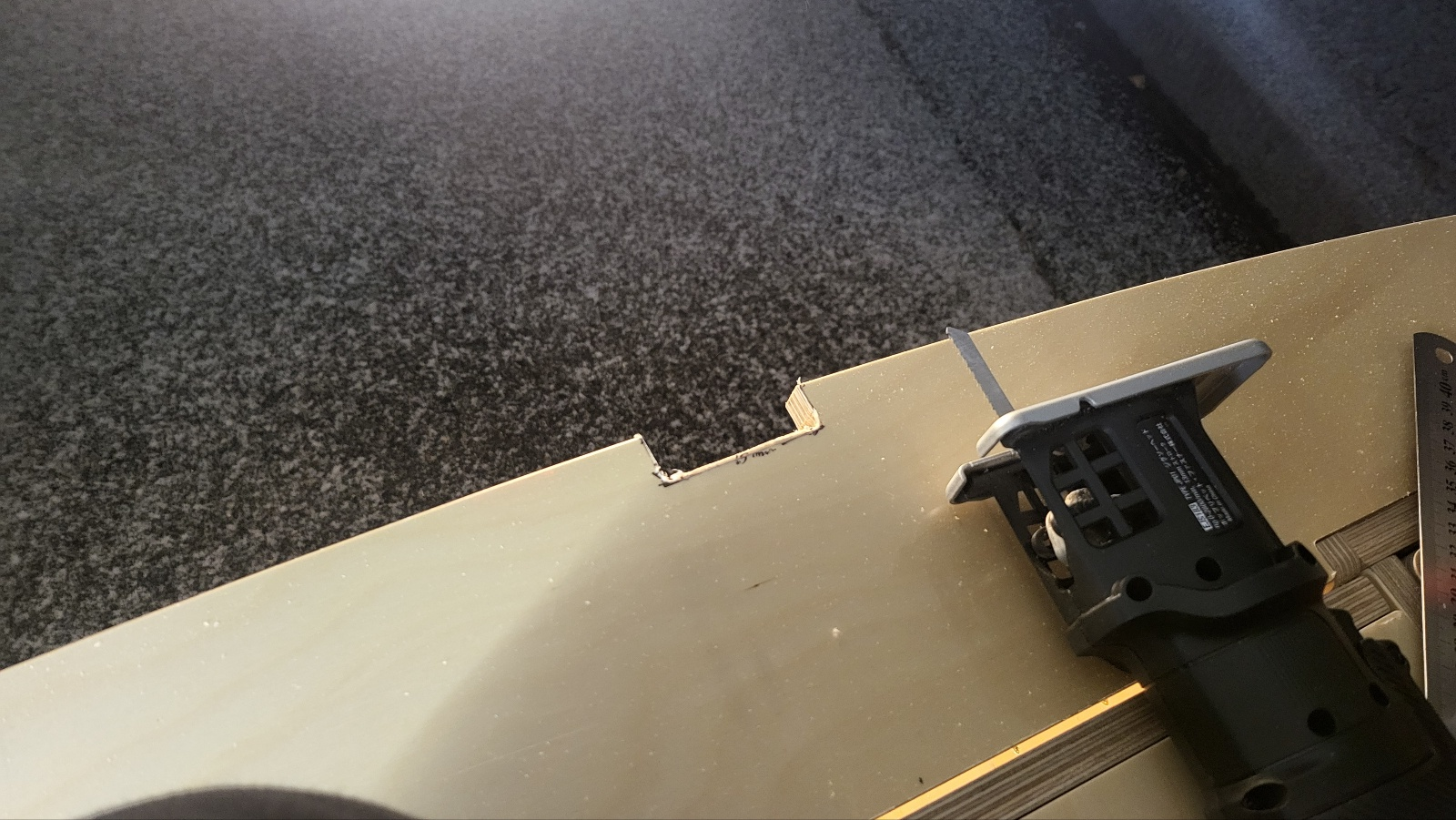

먼저 드릴로 구멍내고

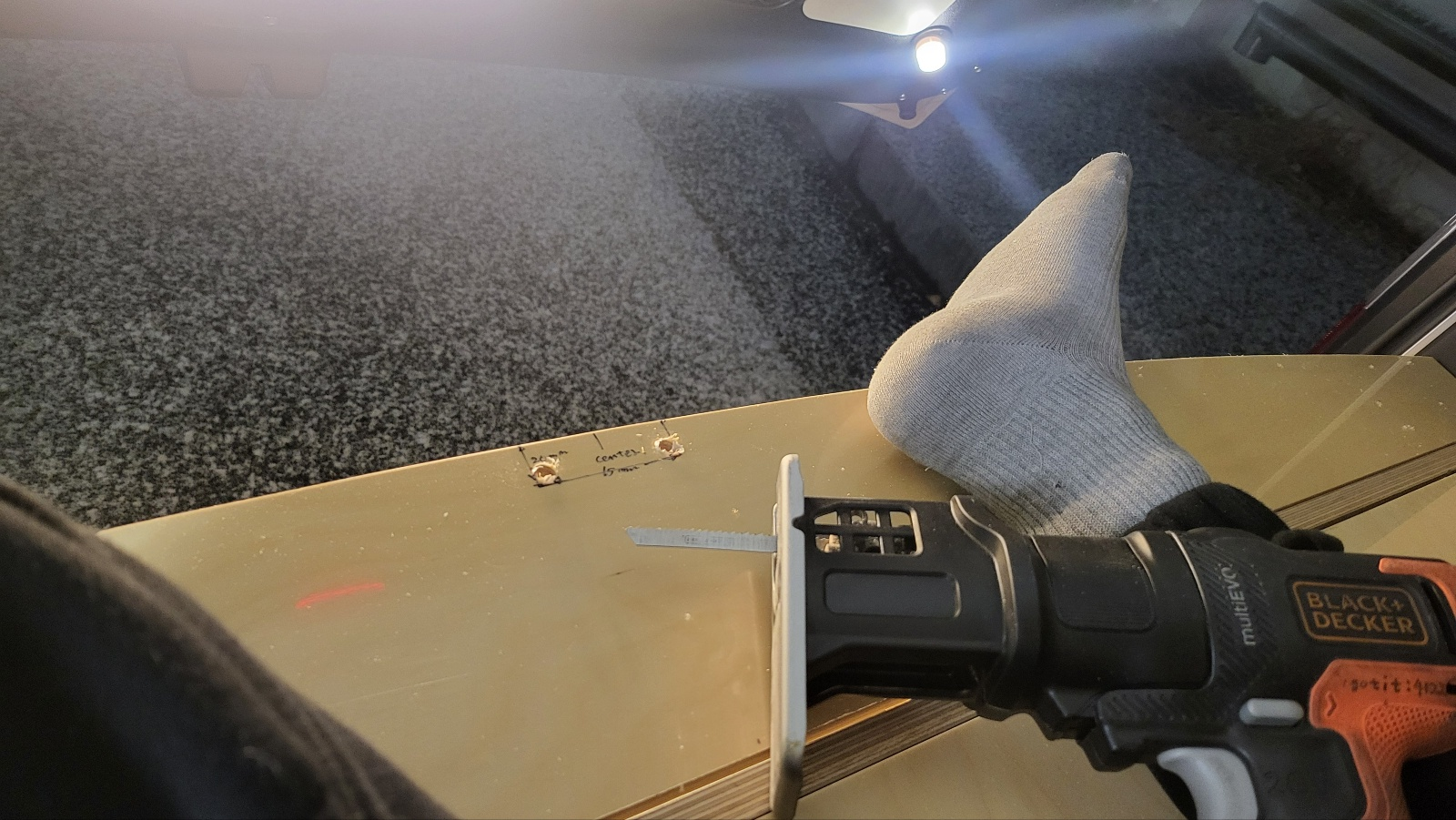

구멍낸 곳에 직쏘(툴 상세 : 블랙엔데크 멀티이보 ) 집어 넣어 직선 자르기

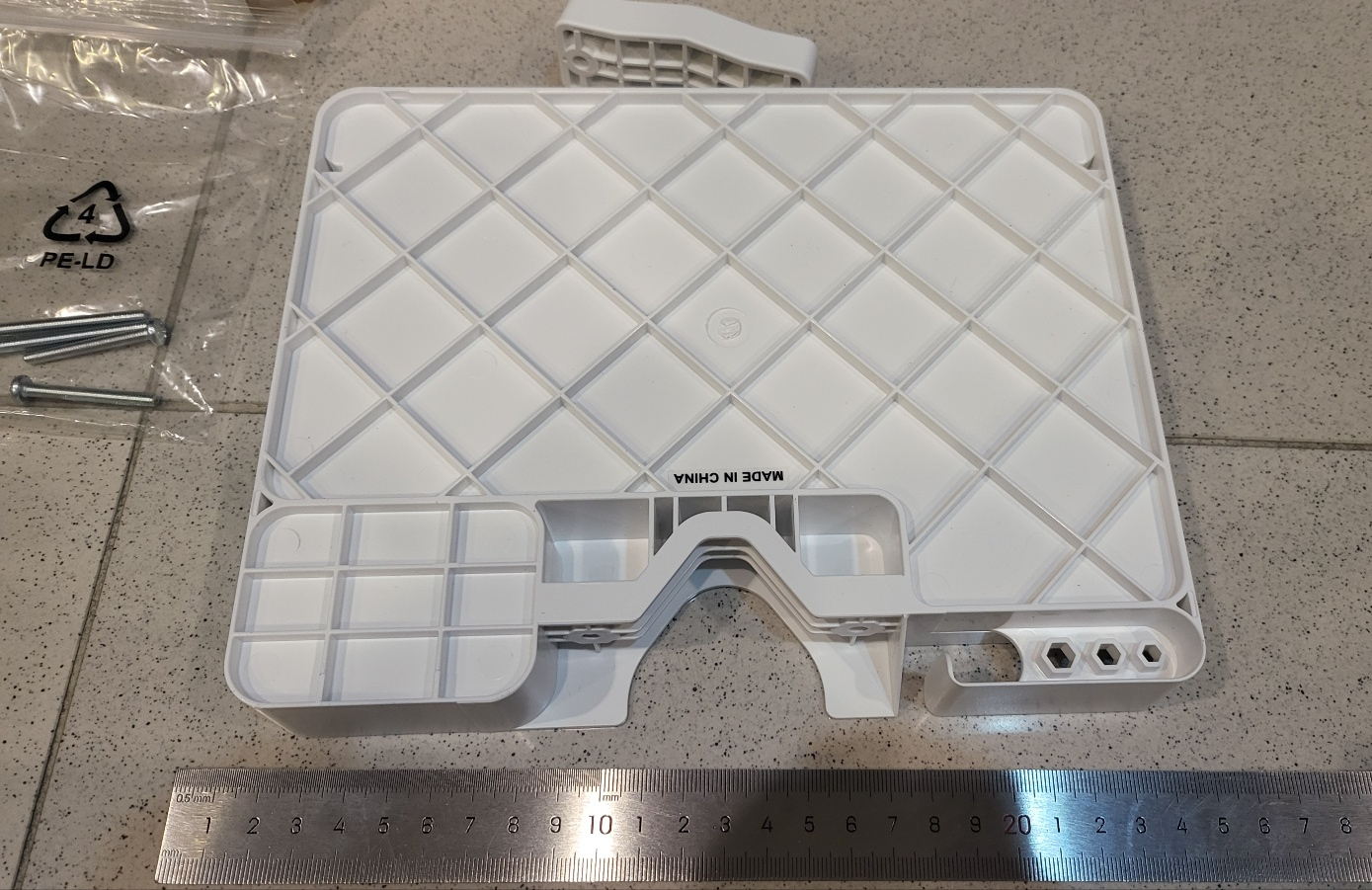

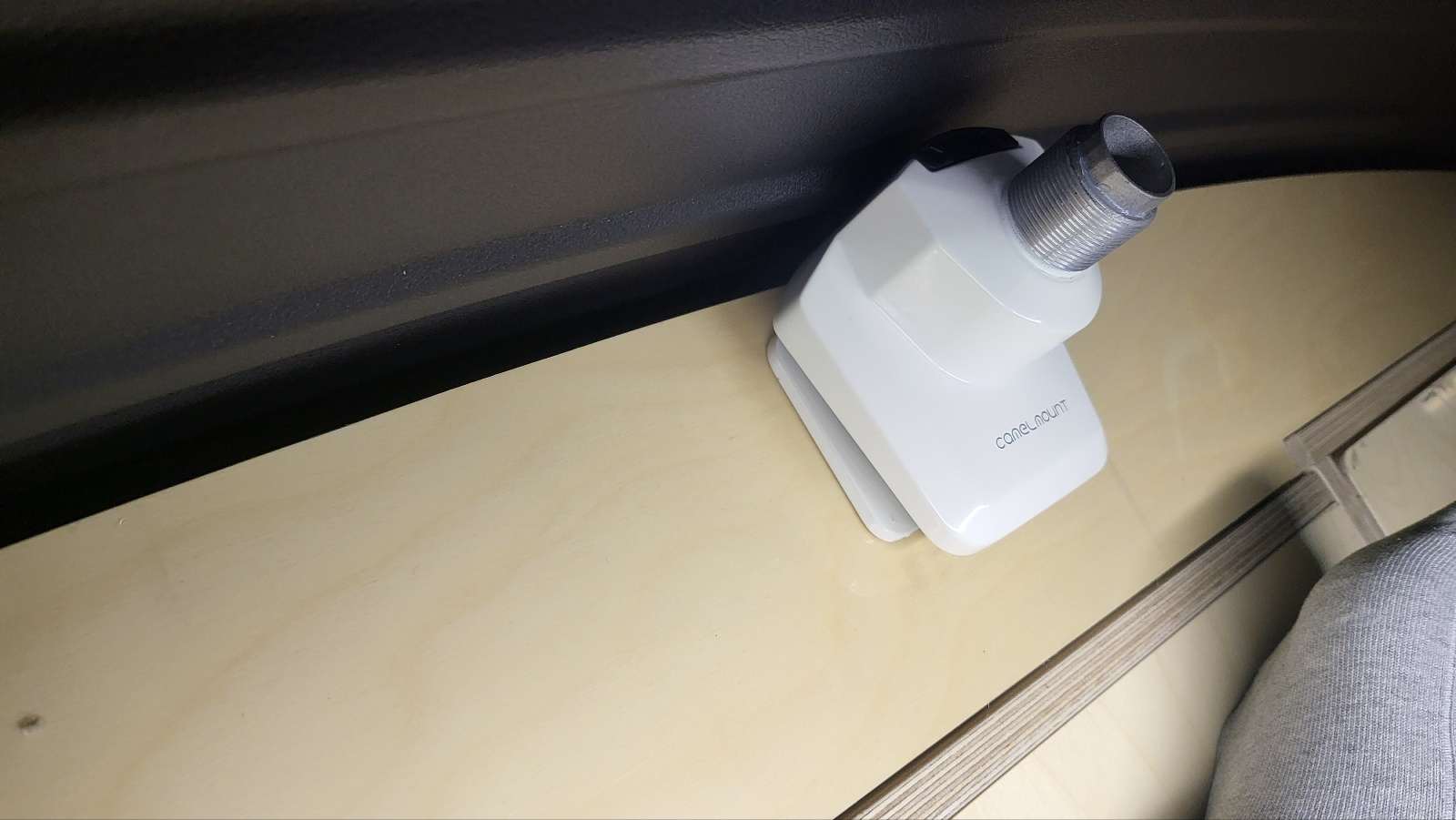

클램프 장착

- 이 제품의 클램프는 위에서 볼트 조이는 방식이라 컴팩트 장점.







클래프 하단 부분에 볼트 조임위한 구조물들이 없기에 하단 심플 좋음 .

- 참고 : 클램프 사이에 끼워둔건 강도 보강용 판재 (업무상 생긴 폐기 PCB 3장 겹쳐 활용, 강도 좋음)

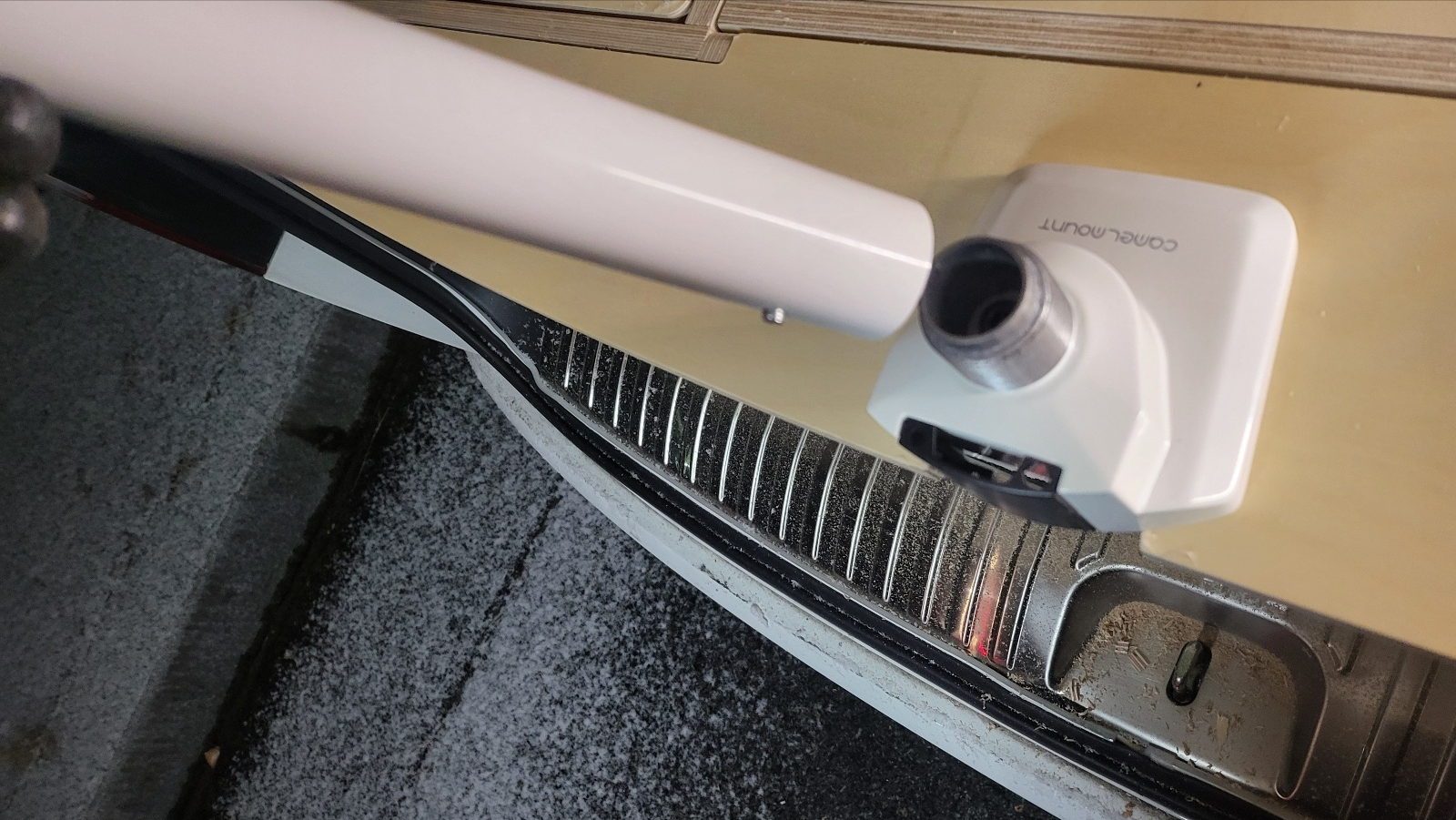

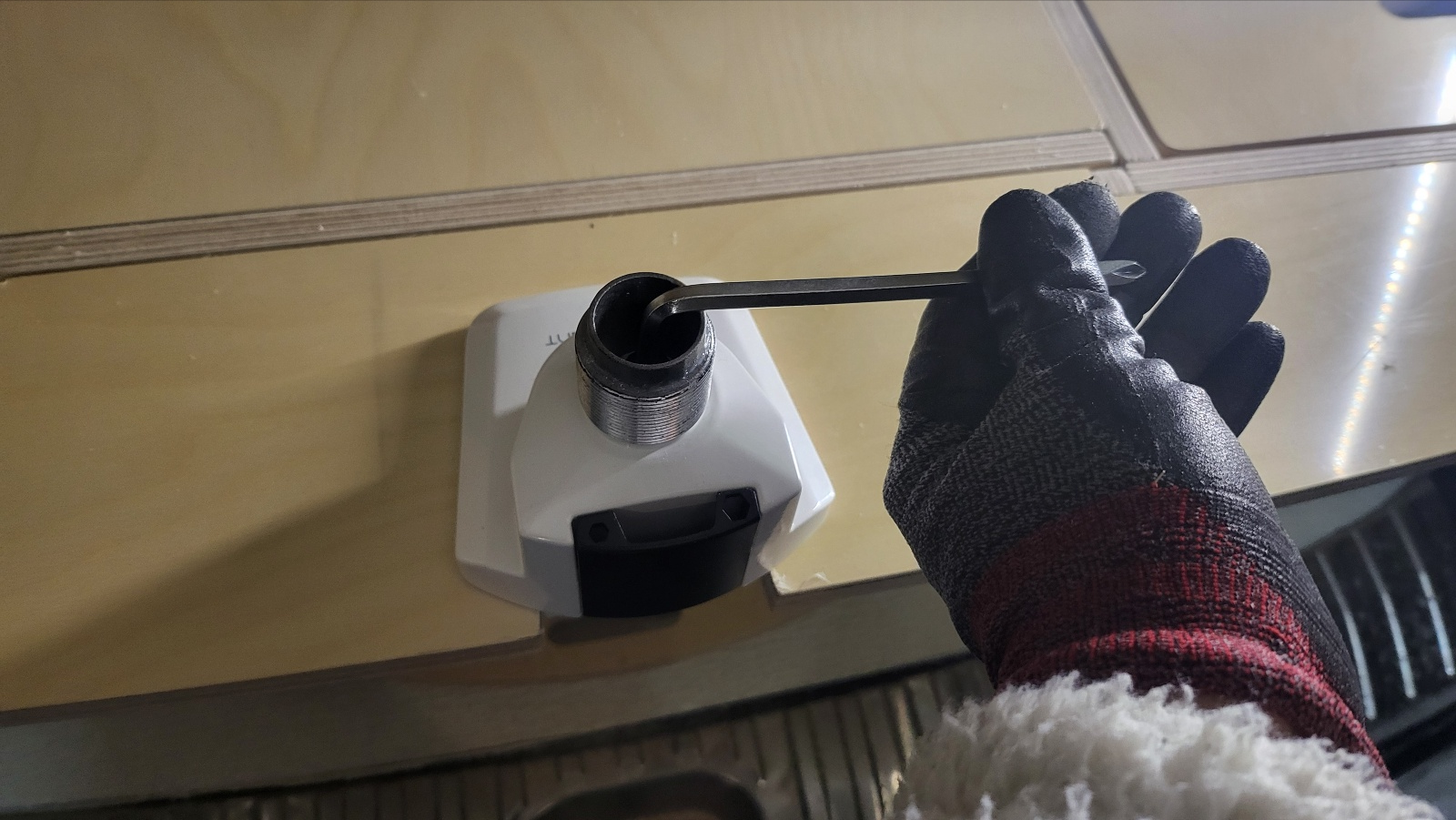

클램프에 파이프 나사식 고정

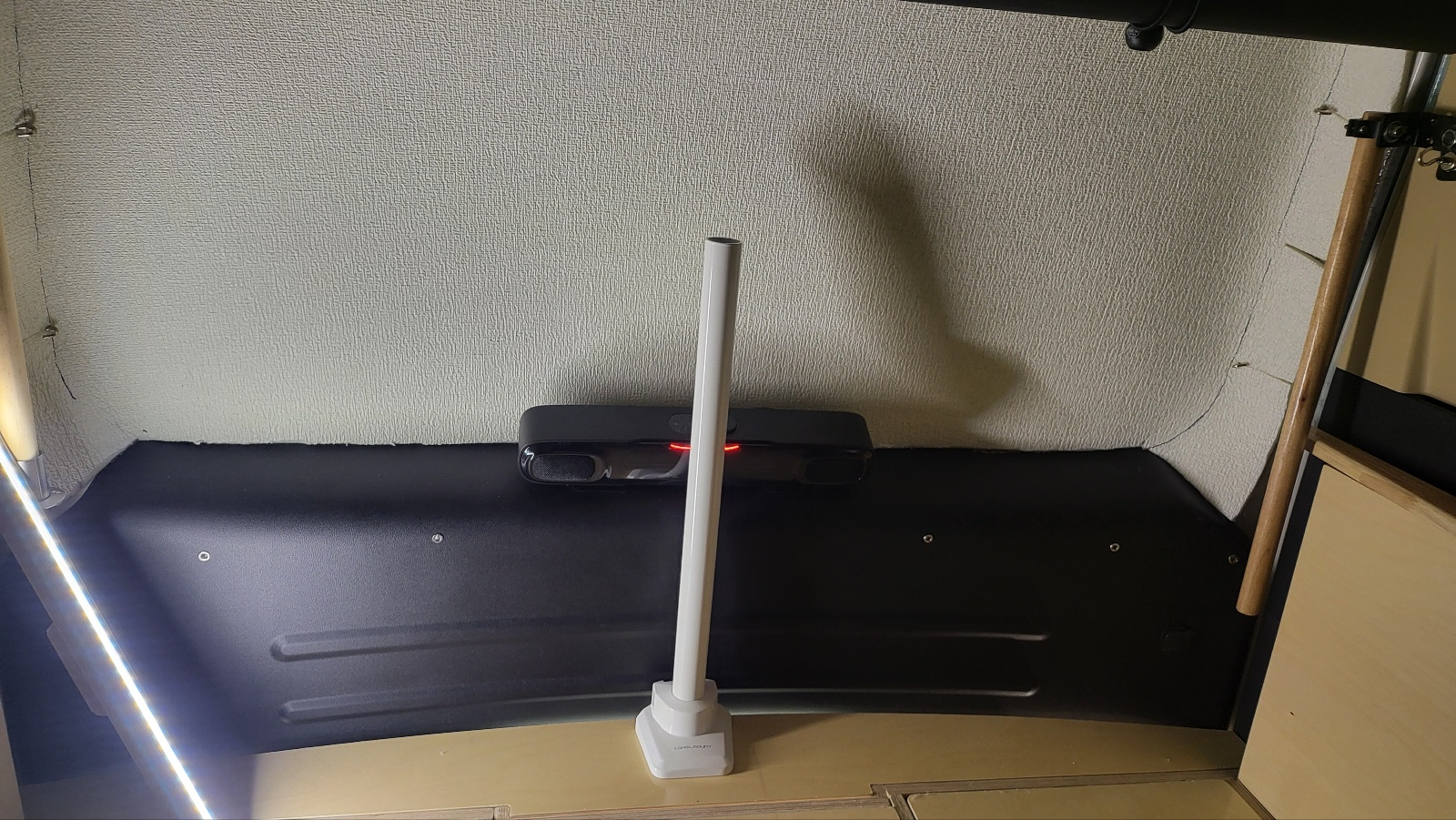

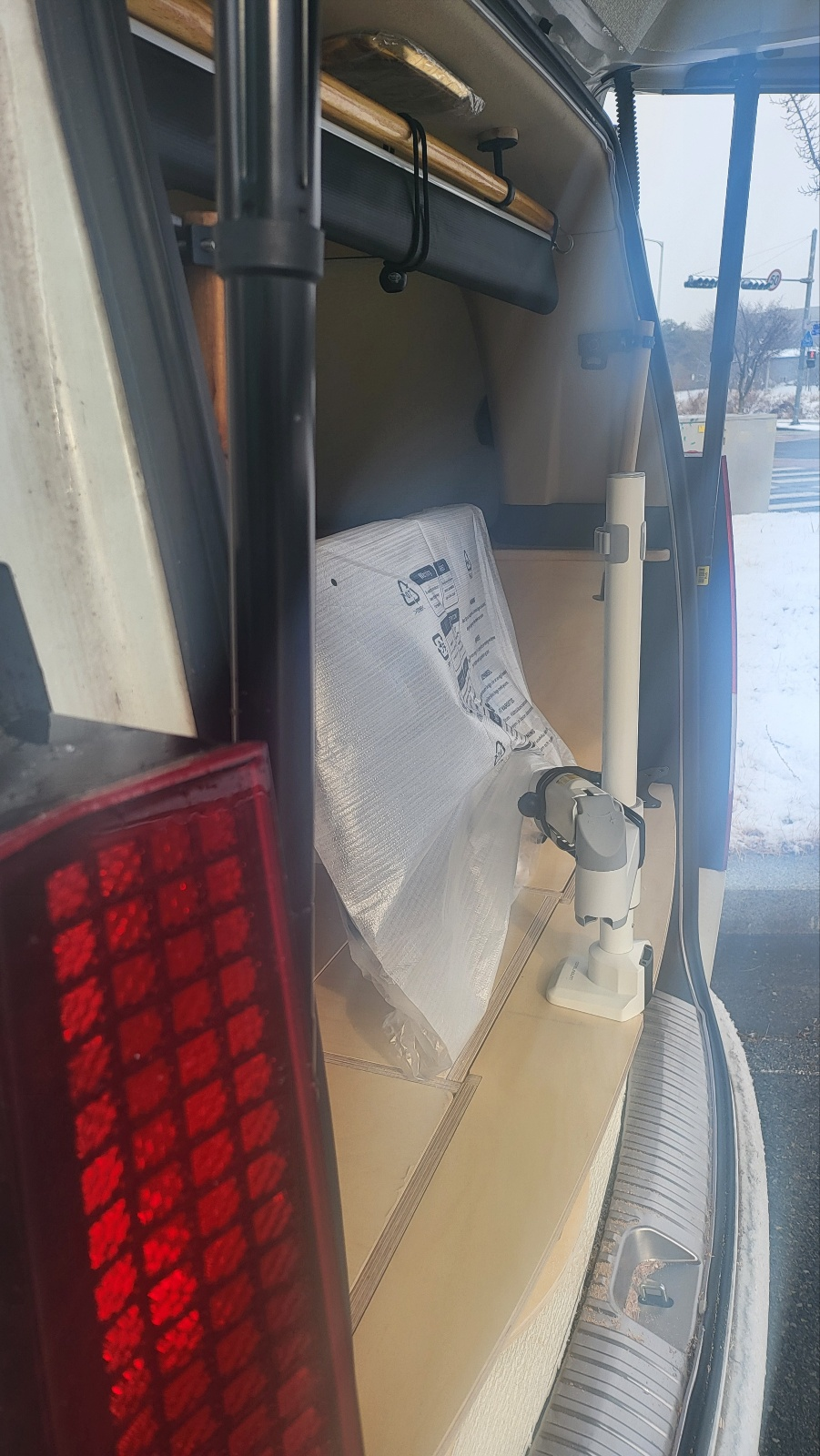

뒷에서 본 모습







내부에서 본 모습





측면에서 본 모습

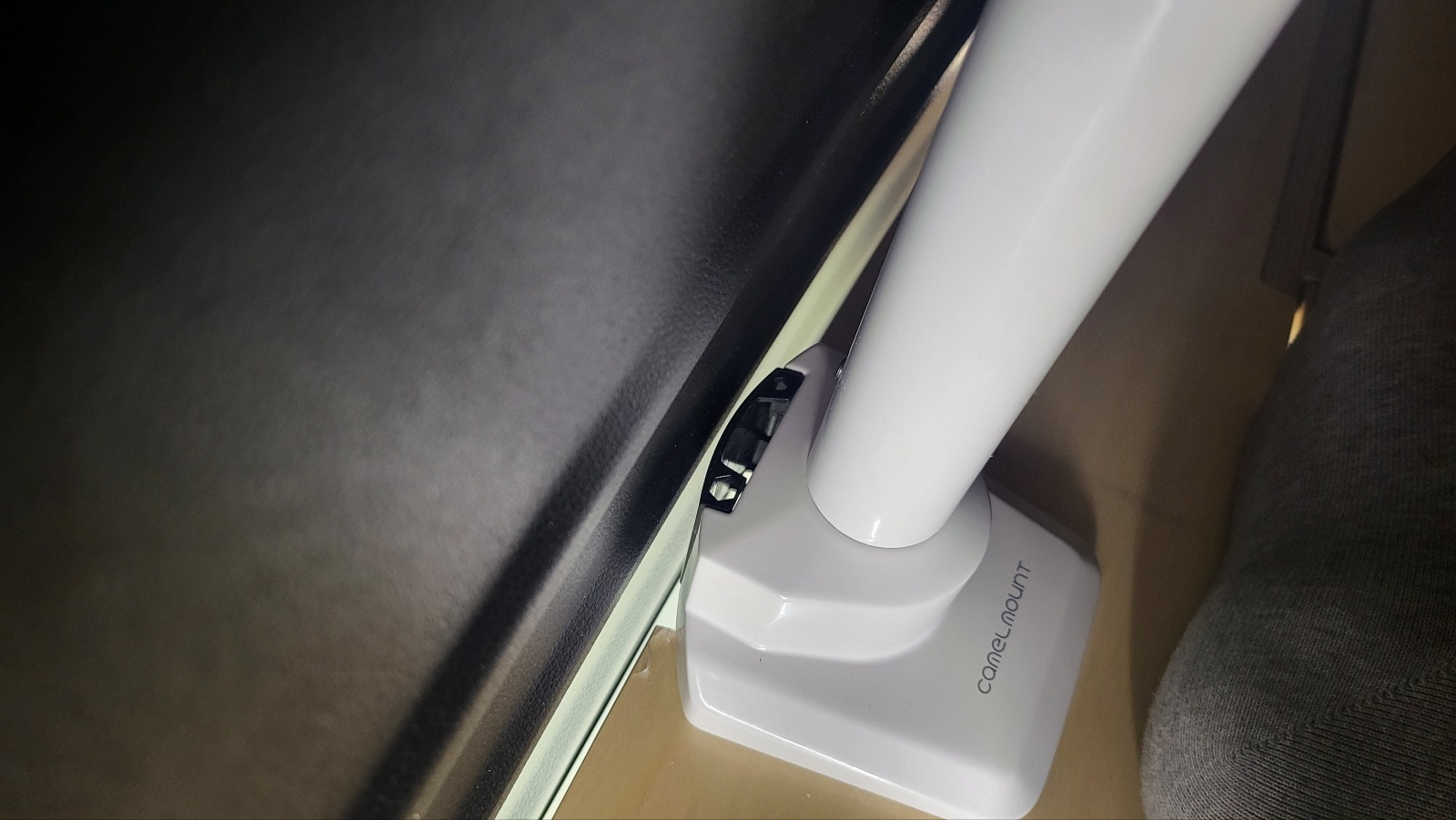

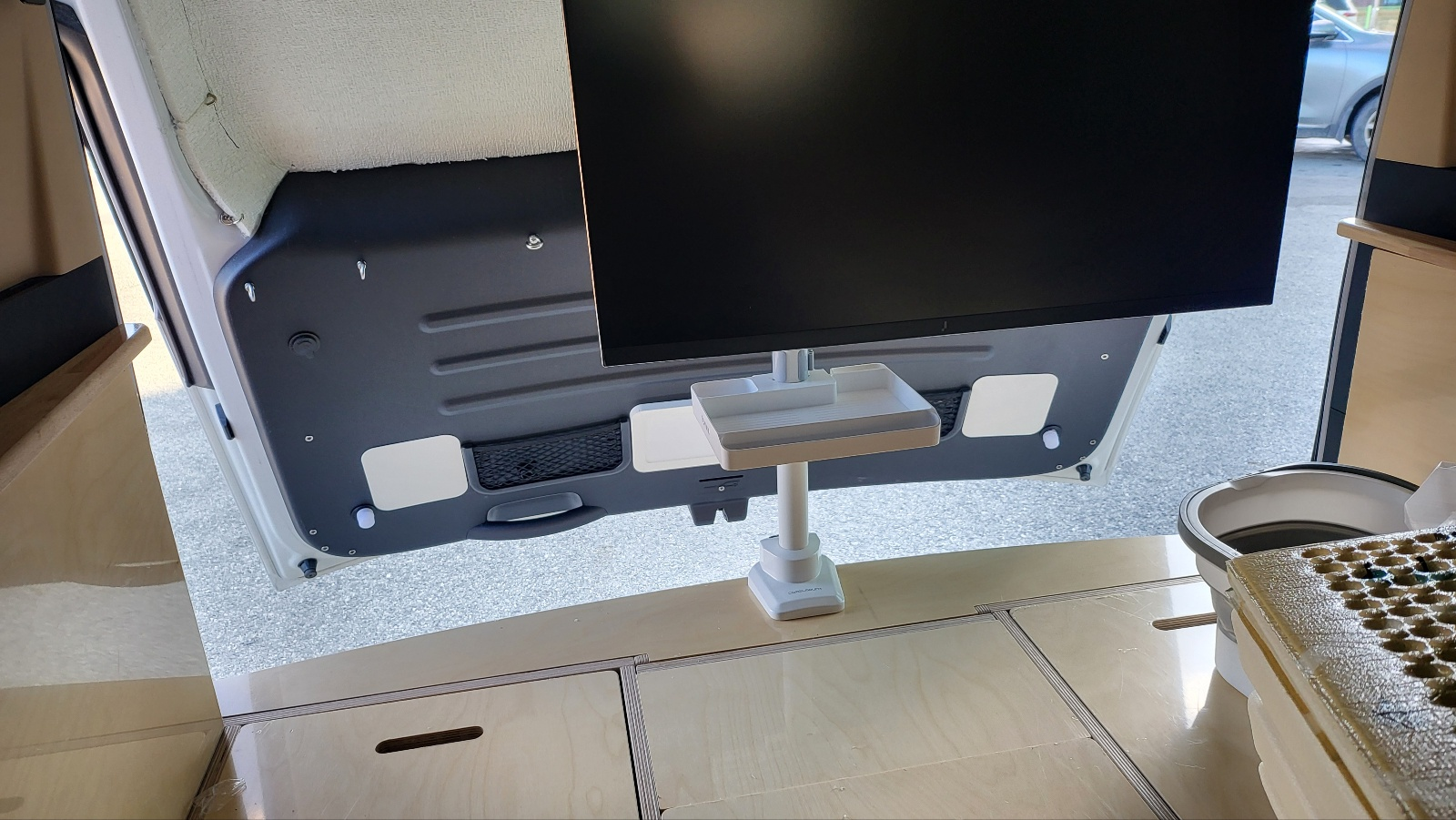

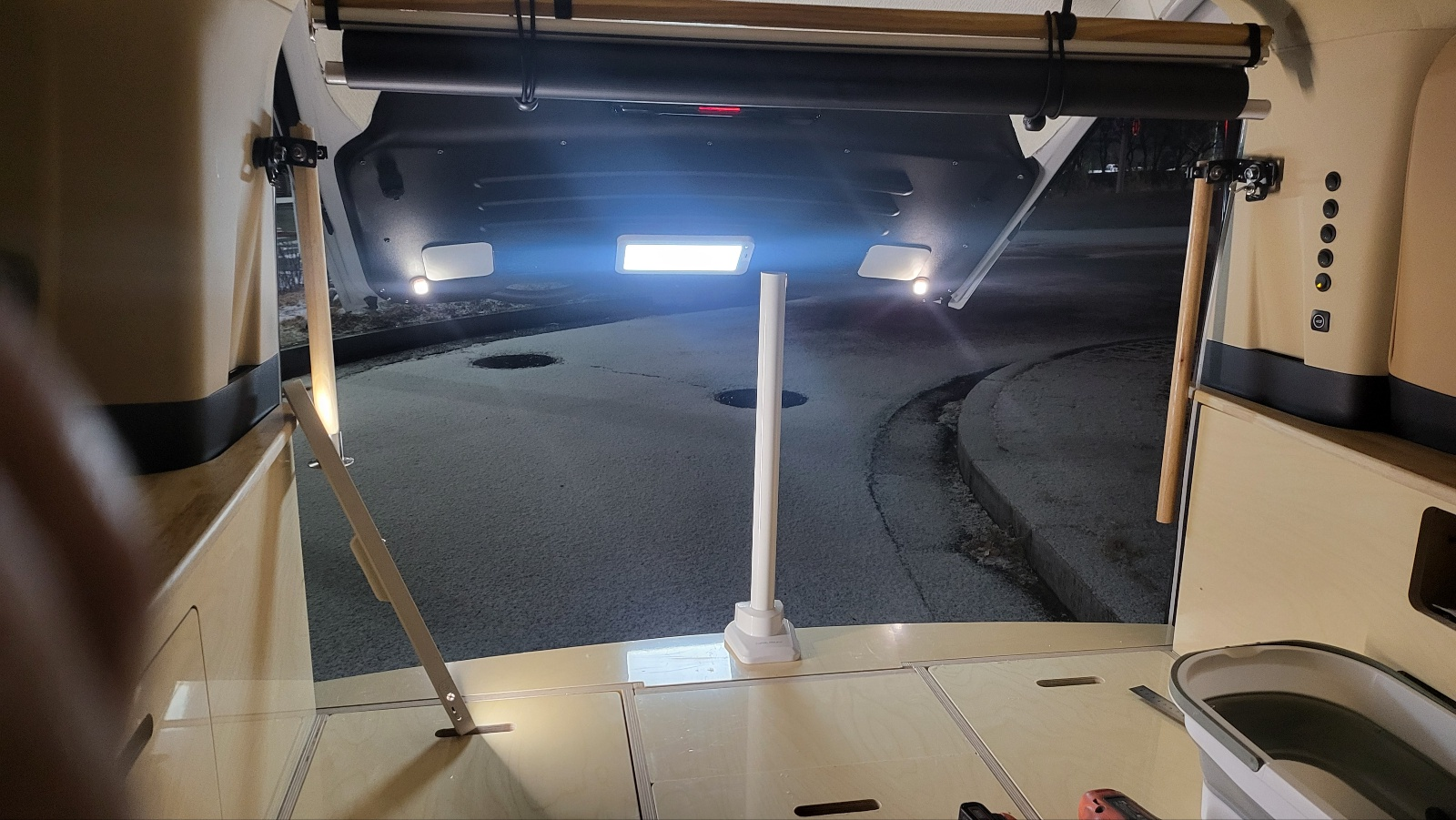

뒷문 닫아도 간섭없음



내부 측면에서 본 모습

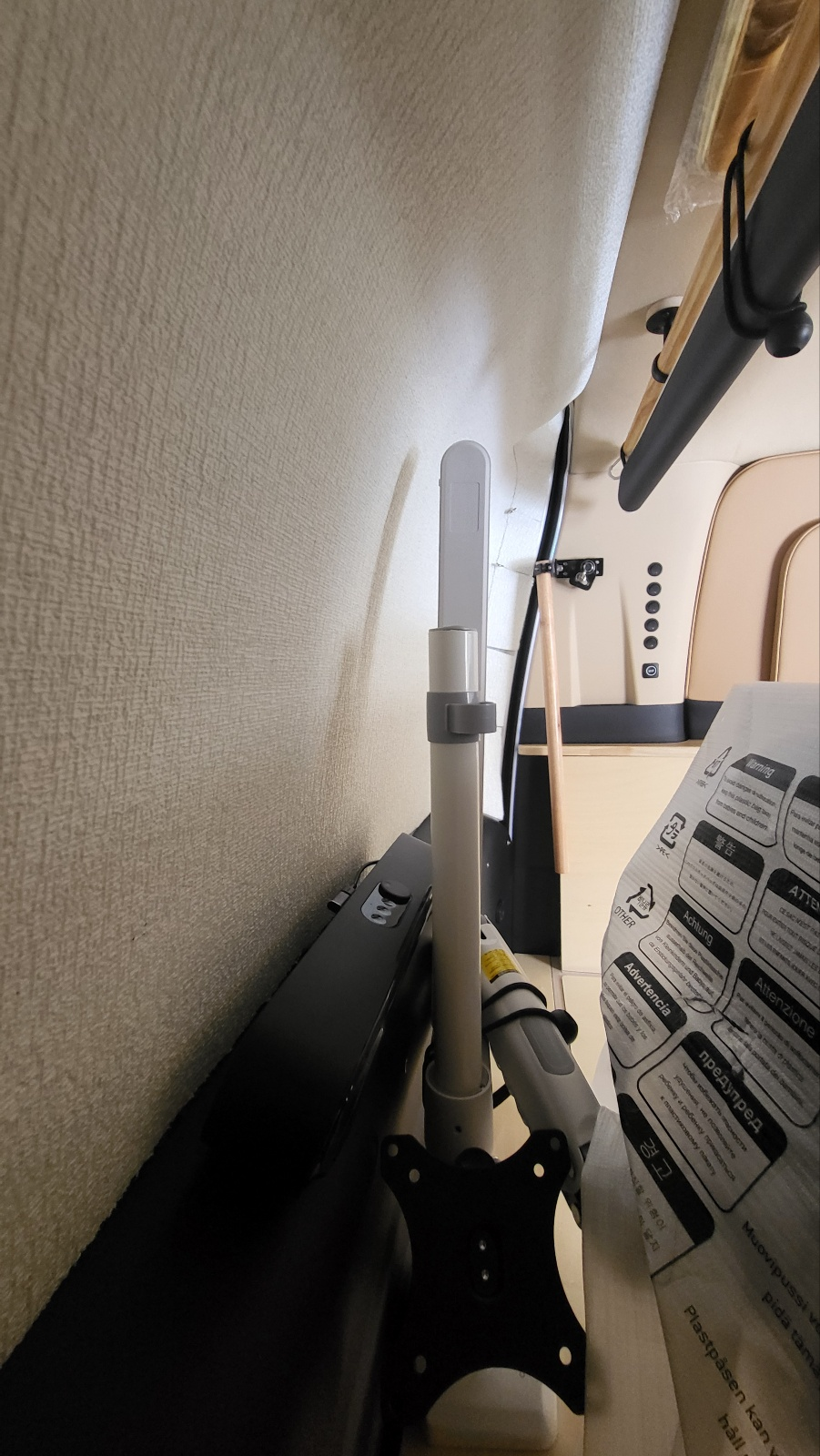

뒷문 사이와의 간격

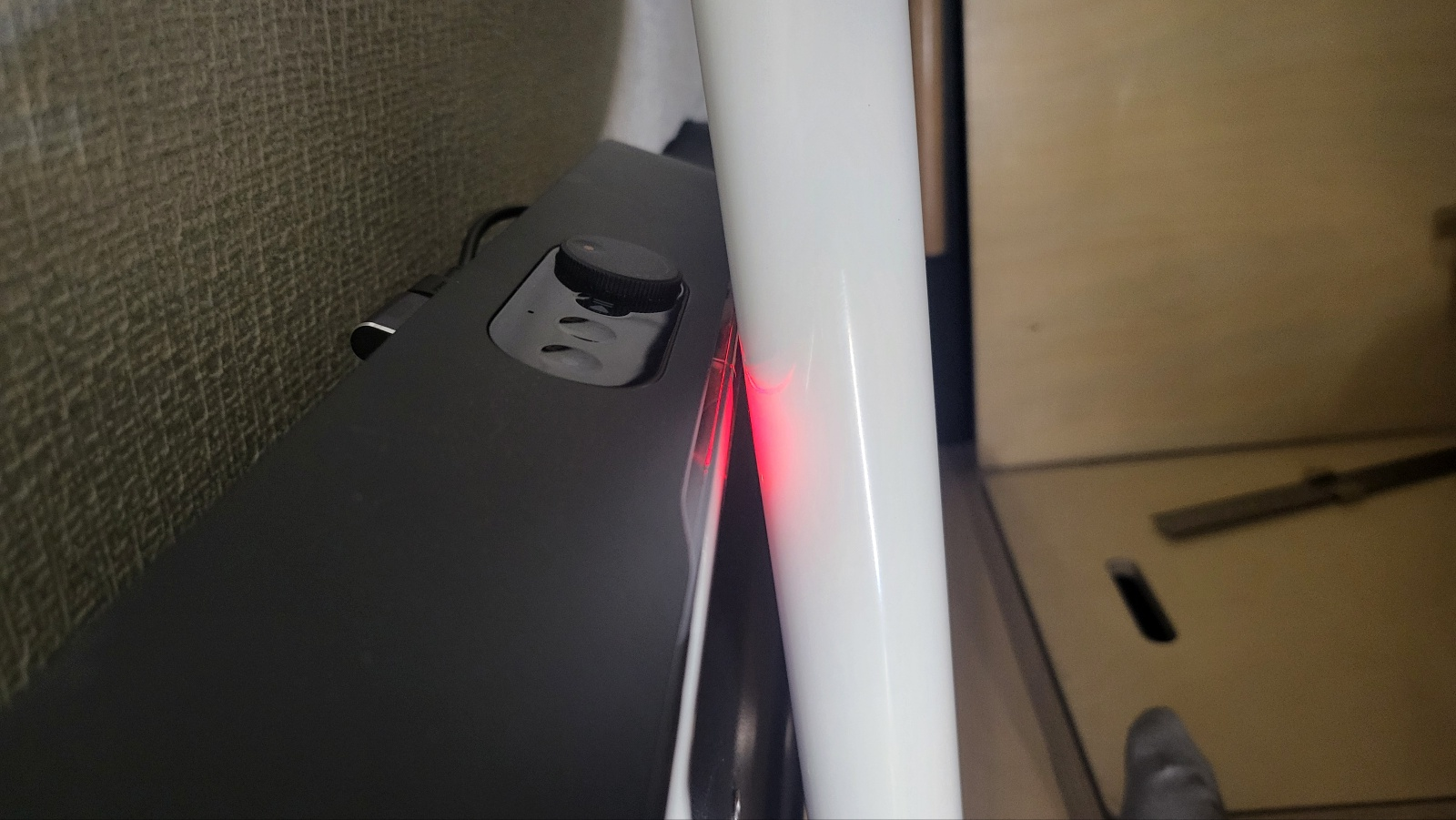

뒷문에 장착해둔 블루투스 스피커(작업 상세보기 : https://igotit.tistory.com/5733)와도 간섭 없음

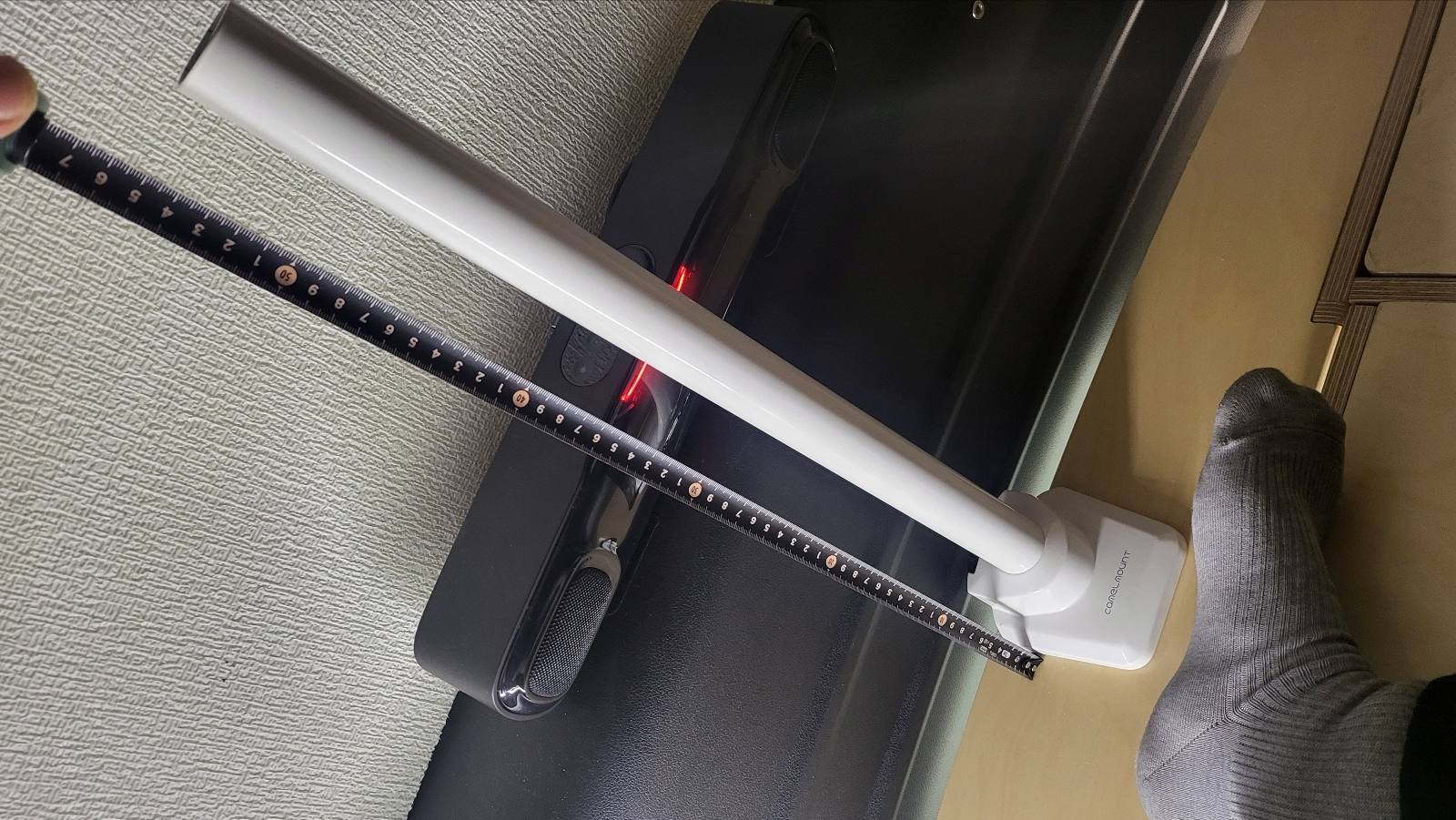

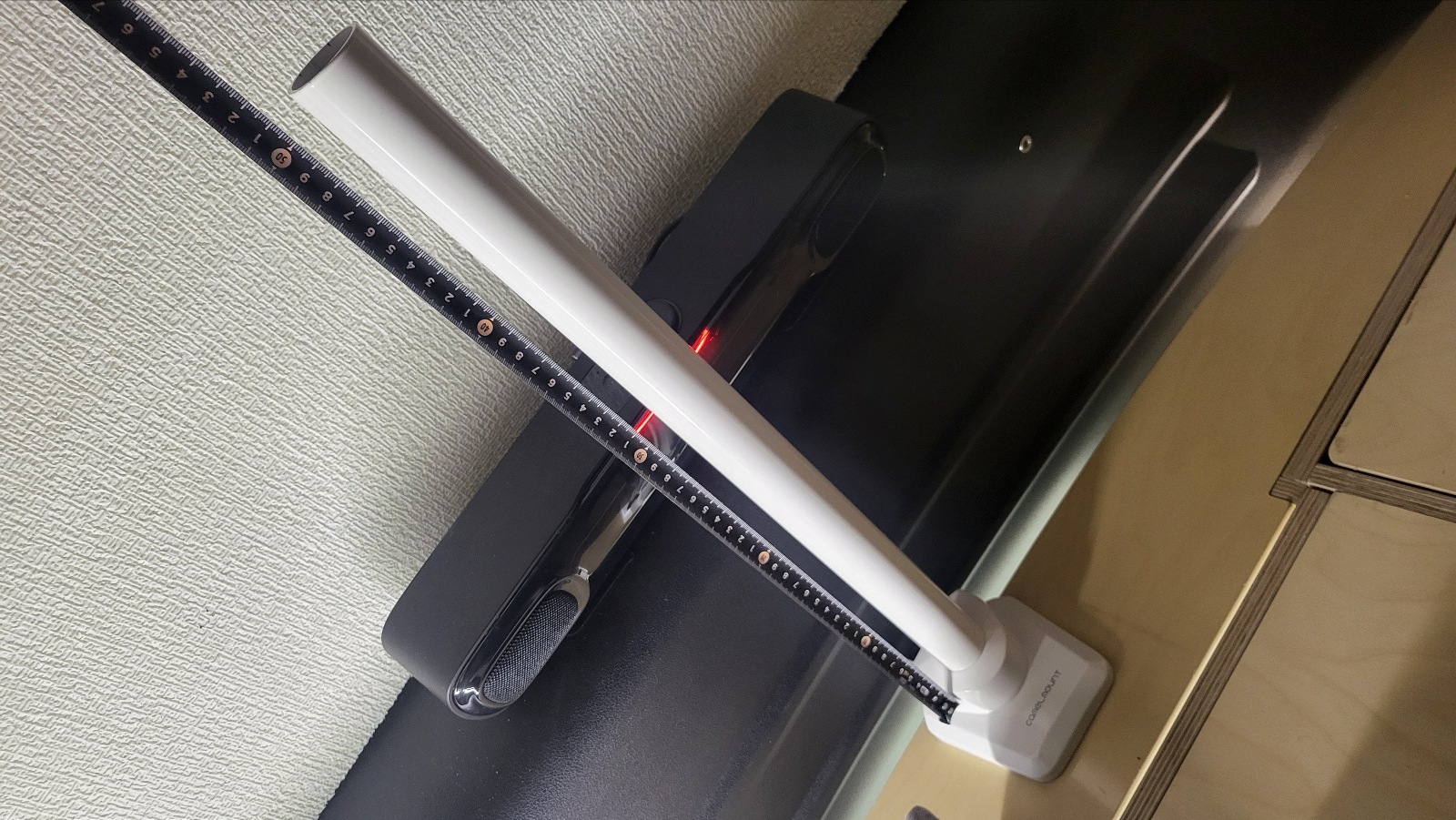

폴대 높이 : 침상바닥에서 55cm



파이프 부분만 50cm

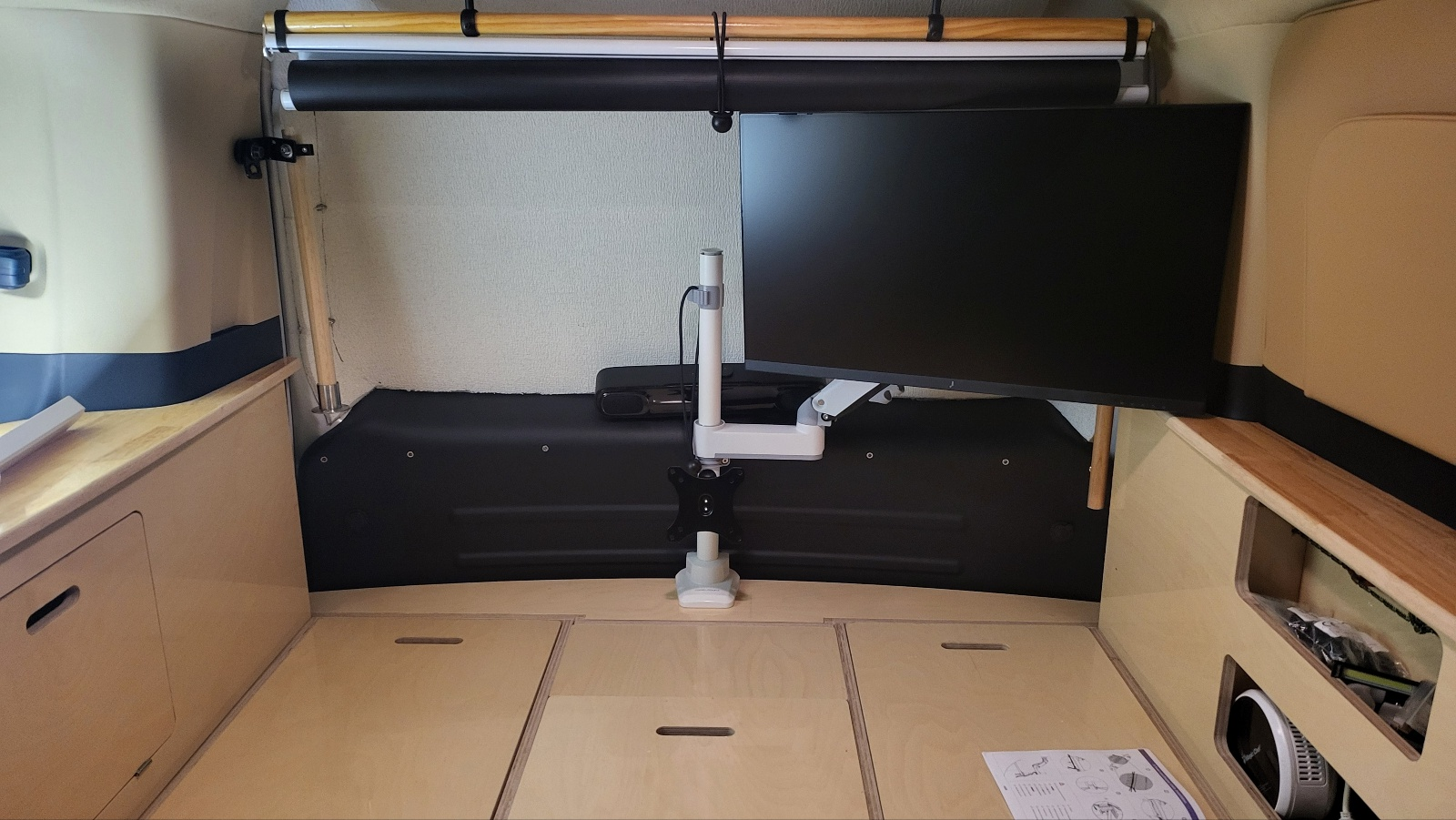

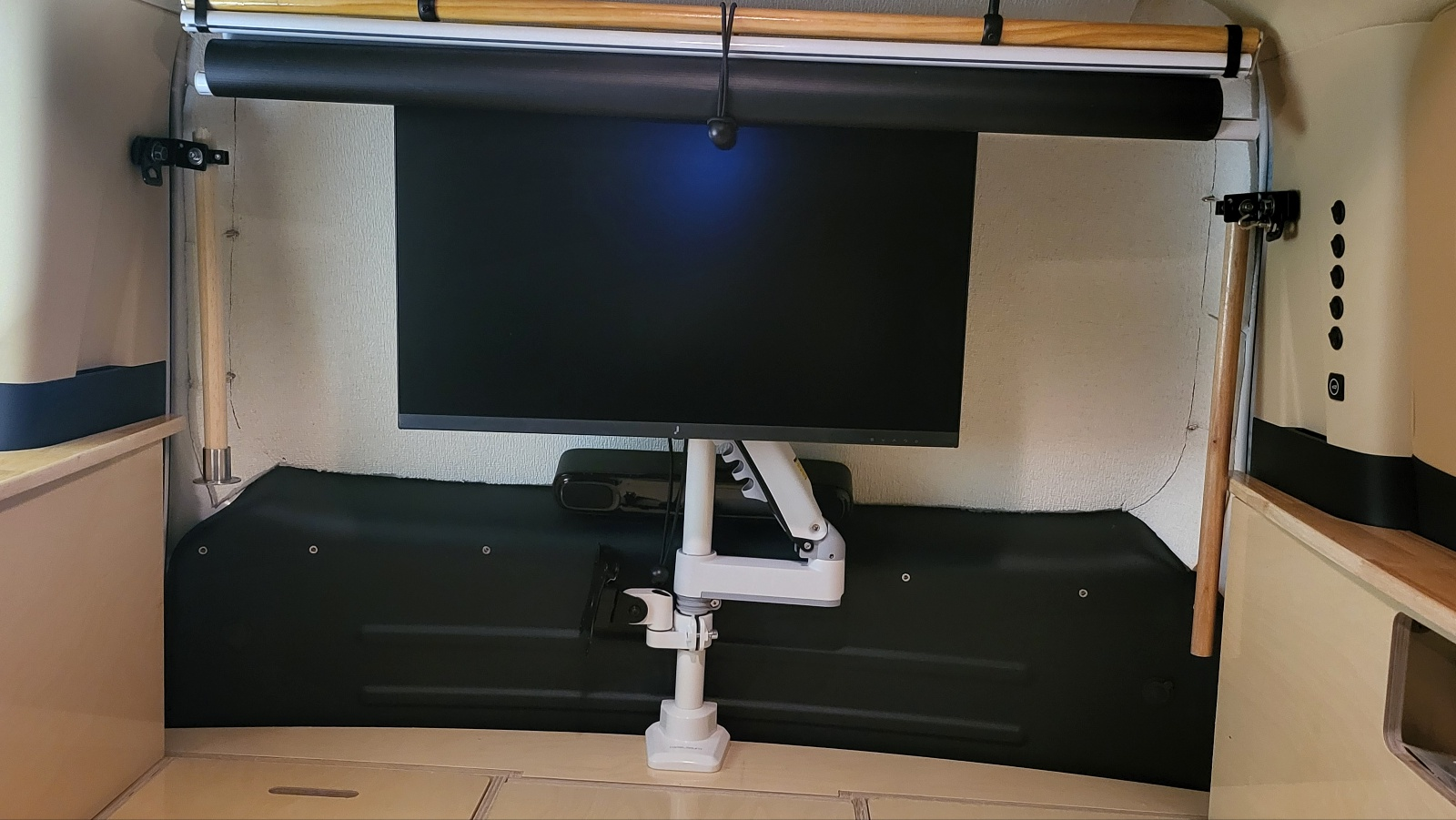

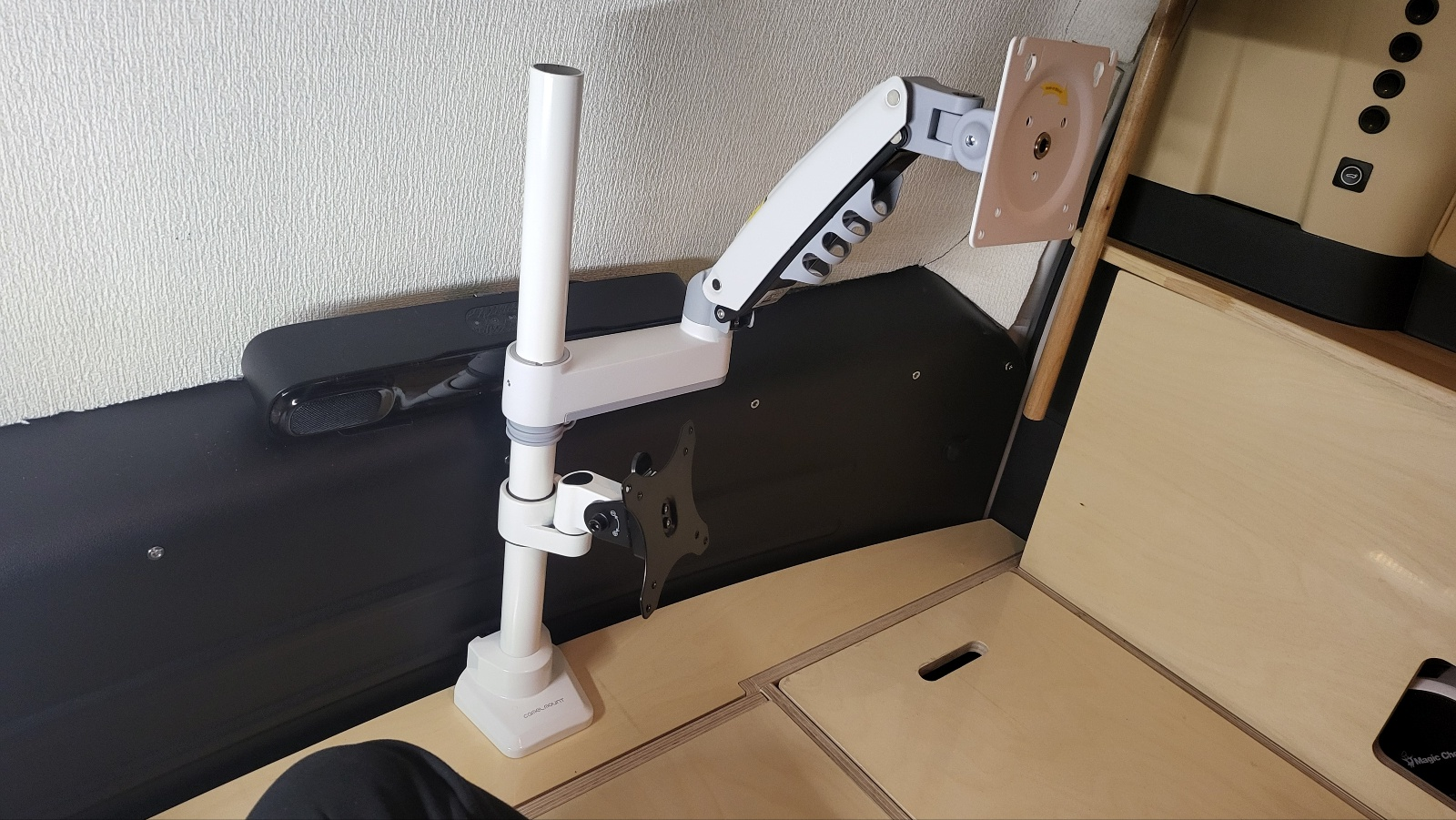

모니터 암  장착

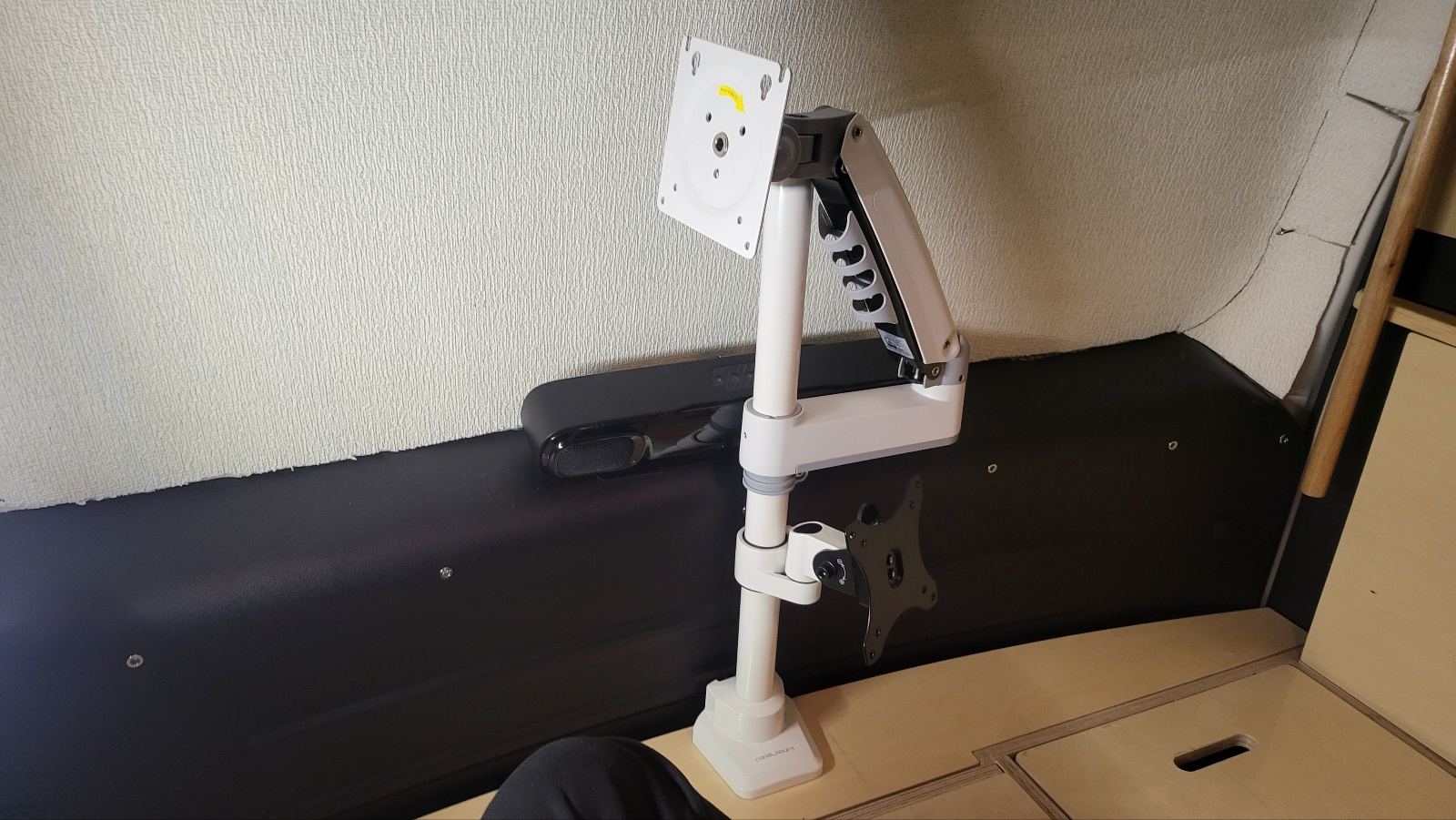

아래 사진의 위에 장착한 관절있는 모니터 암은 제품  https://igotit.tistory.com/5931  의 모니터 암 ,

아래에 장착한 모니터 암은 제품 https://igotit.tistory.com/5052  에서 사용하지 않는 중앙 모니터 용 브라켓 활용.

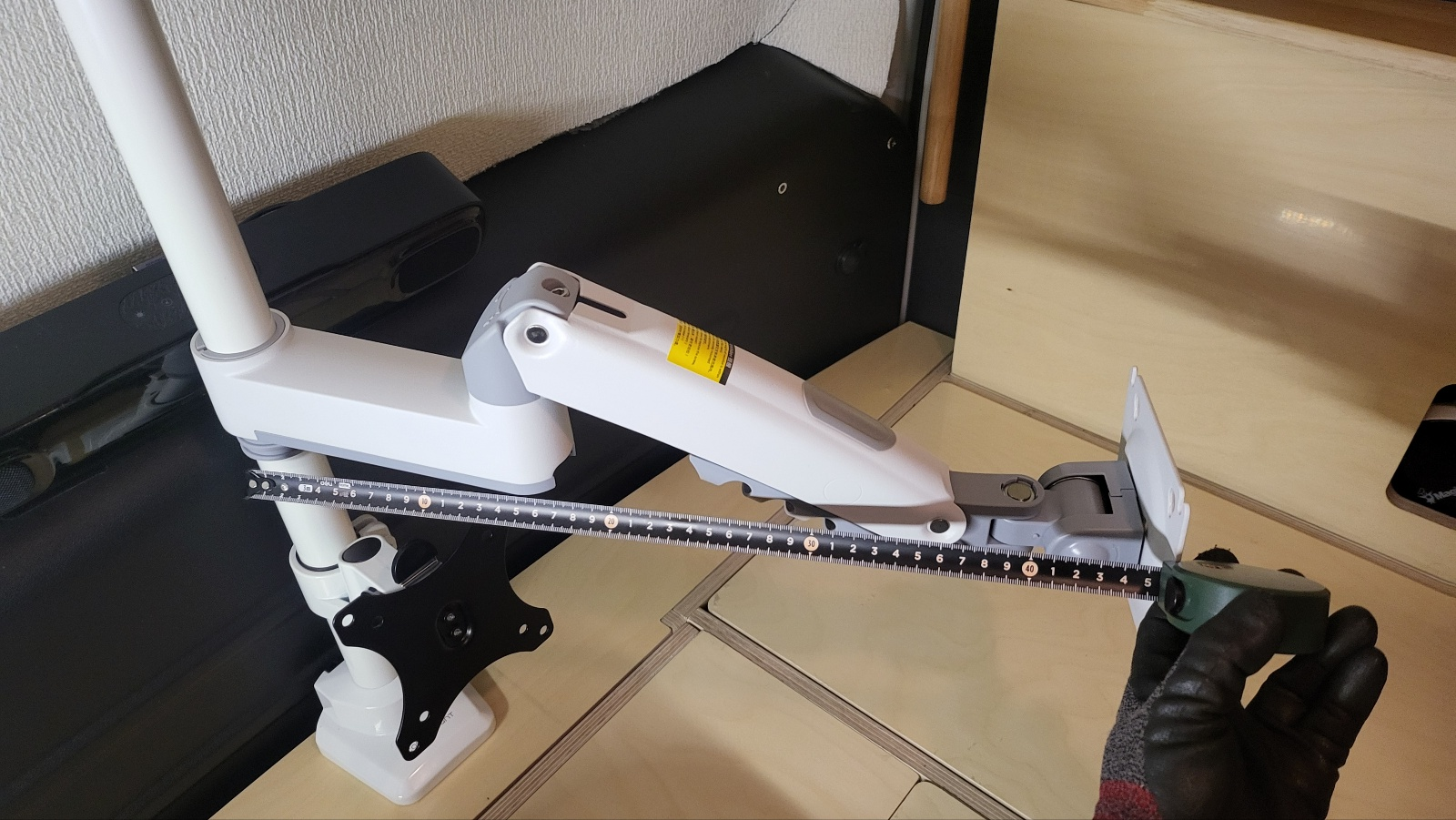

팔 연장 최대 길이 : 45cm

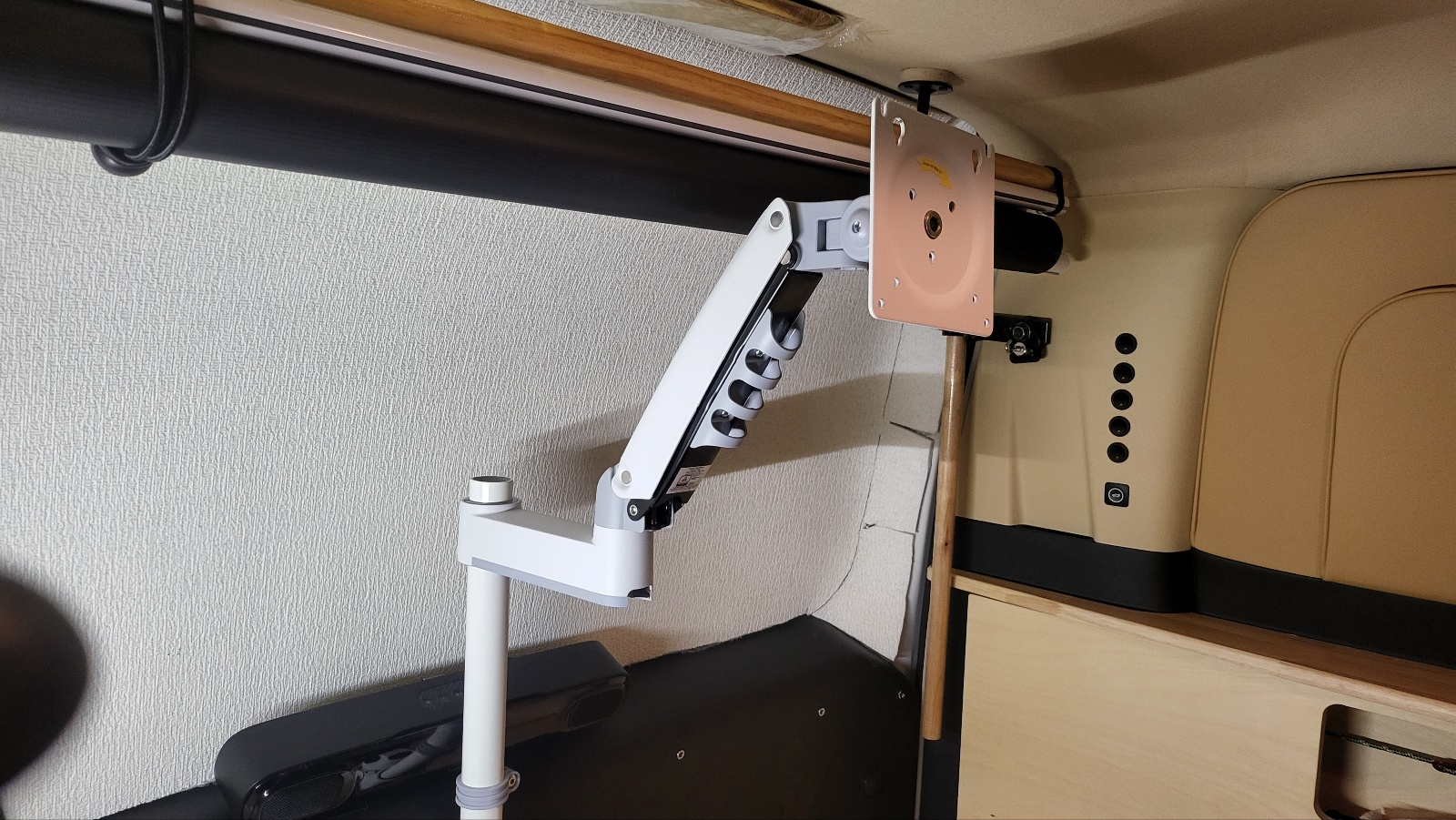

모니터 암을 가장 높게 배치한 경우

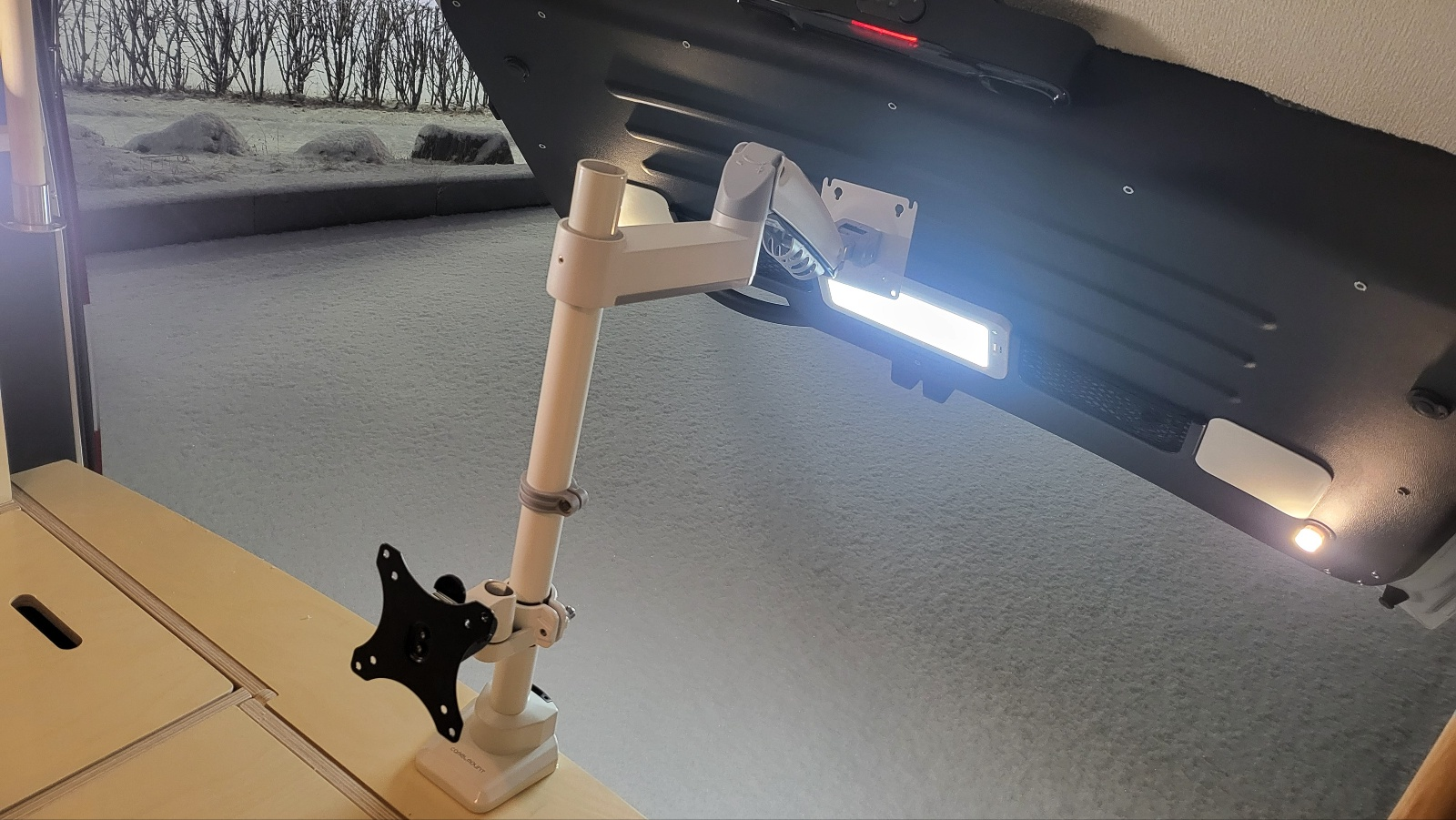

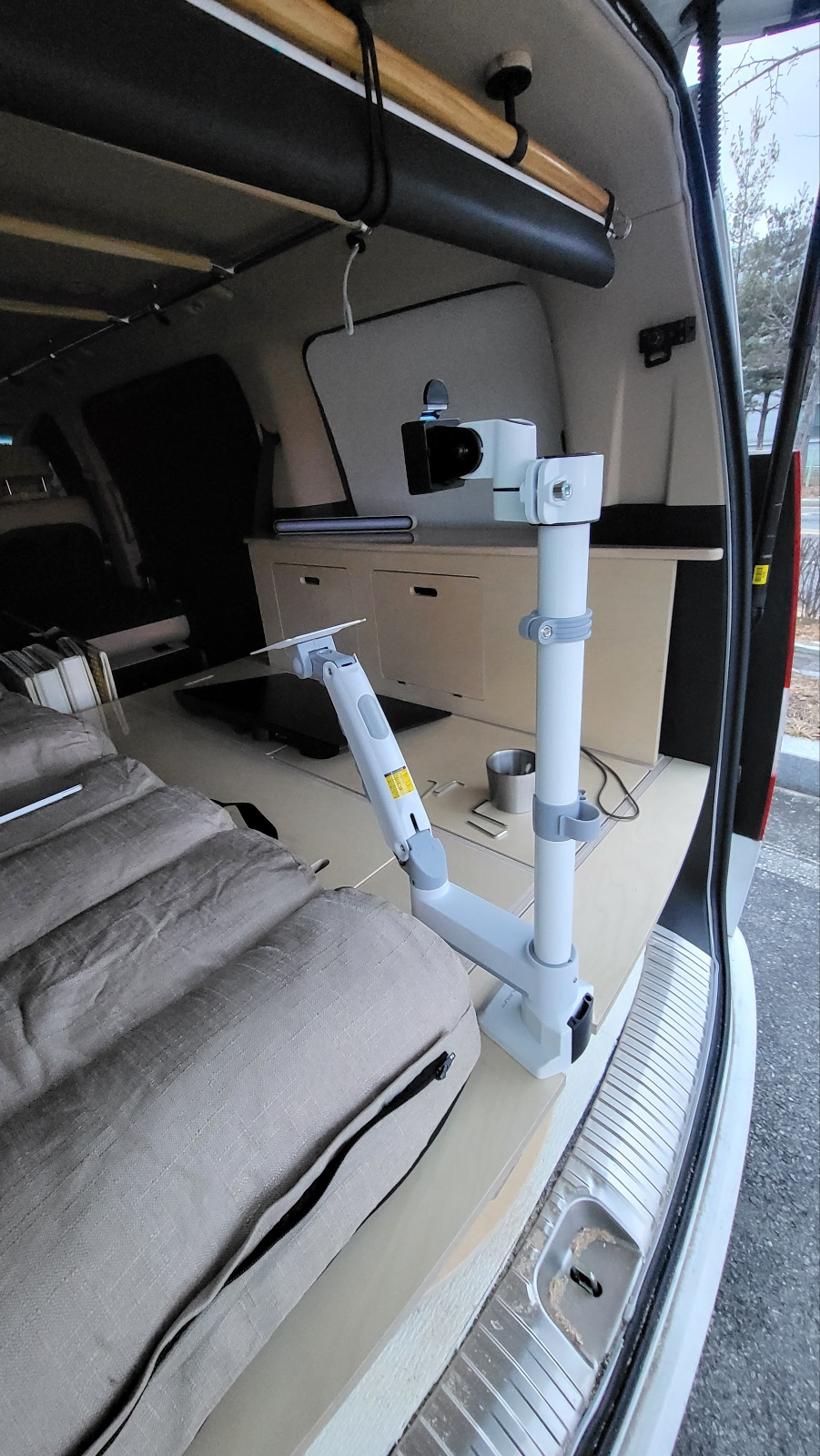

트렁크 문열고 뒤쪽으로 향하게 할 수도 있다.

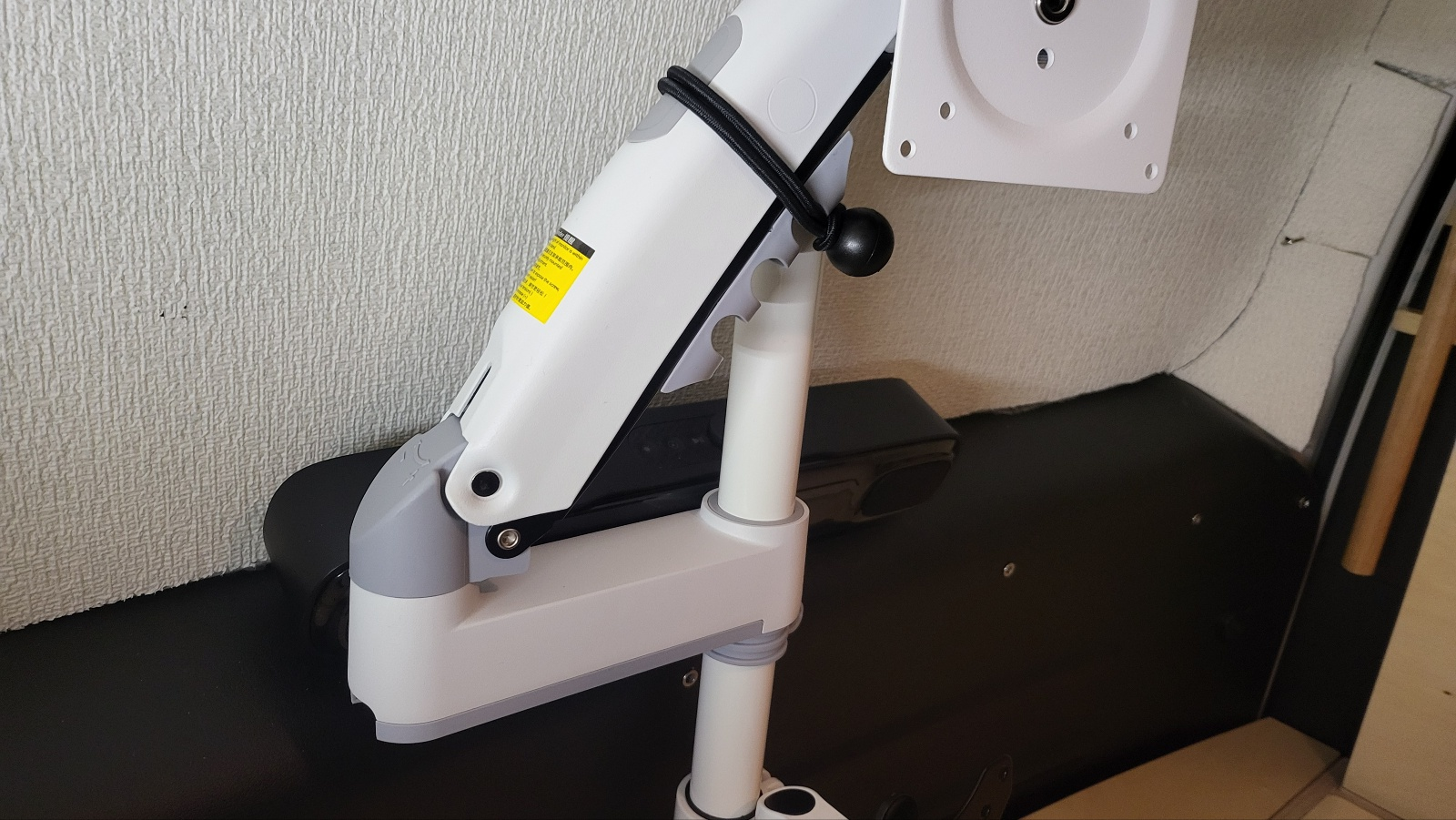

주행중에는 팔들이 요동치므로 필수 아래 사진처럼 팔을 폴대에 묶어야 함.

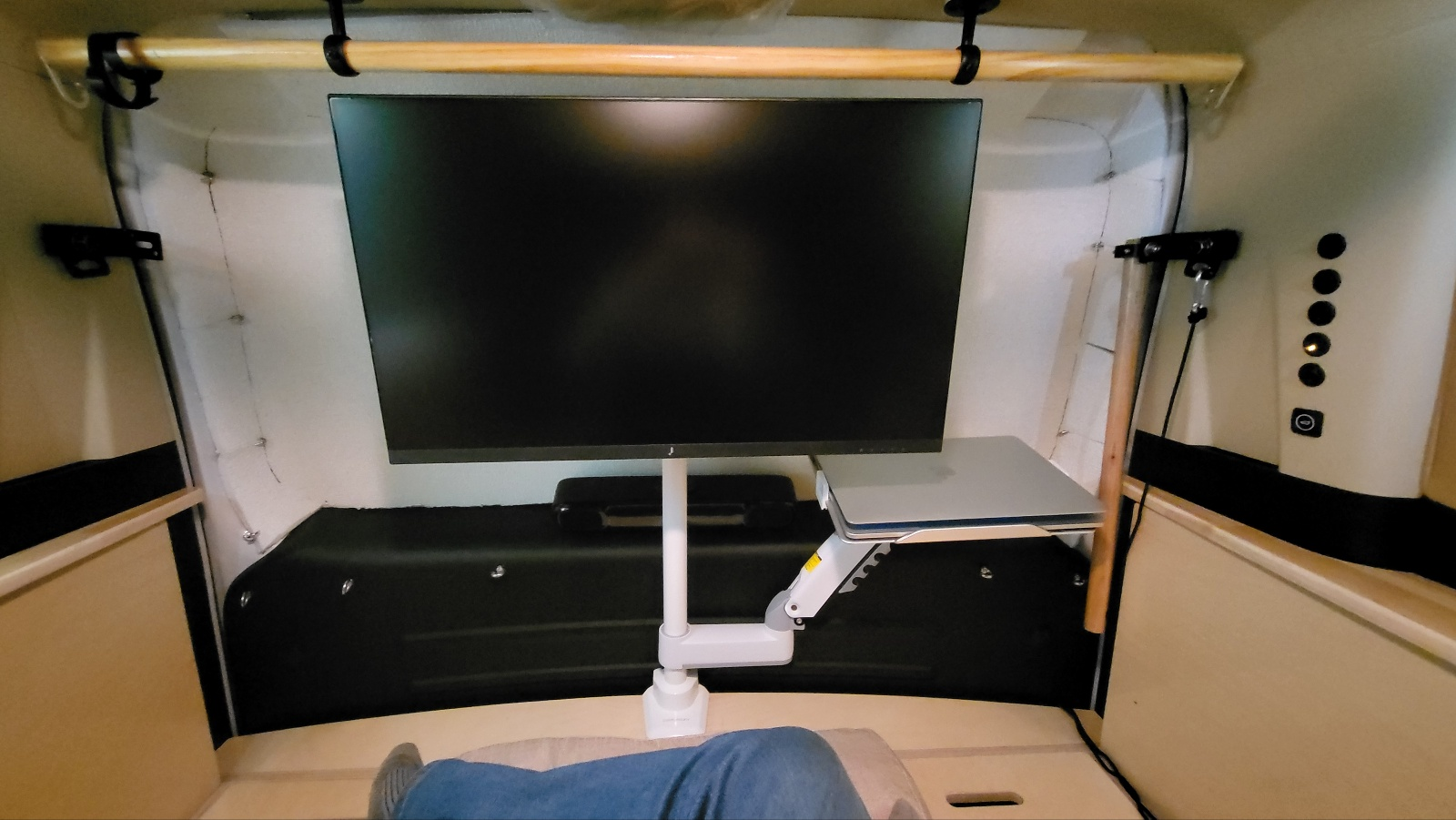

모니터 거치해 보기



- 27인치 모니터(가로 61cm, 세로 46cm, 무게 4kg ) 시험 거치

- 여유 공간이 제법 있다. 모니터 암 내 하중 사양이 9kg 이므로 32인치 도 충분히 거치 가능할듯.





시험 거치해본 모니터는 주연테크 27인치 모델인데 vesa 홀이 중앙이 아니라 하단에 위치하고 있음.



모니터 상세 정보 : https://igotit.tistory.com/5051

모니터 . 주연테크 27인치 . FHD LED 100Hz







오른쪽으로 최대 이동

- 왼쪽으로도 동일하게 배치됨.

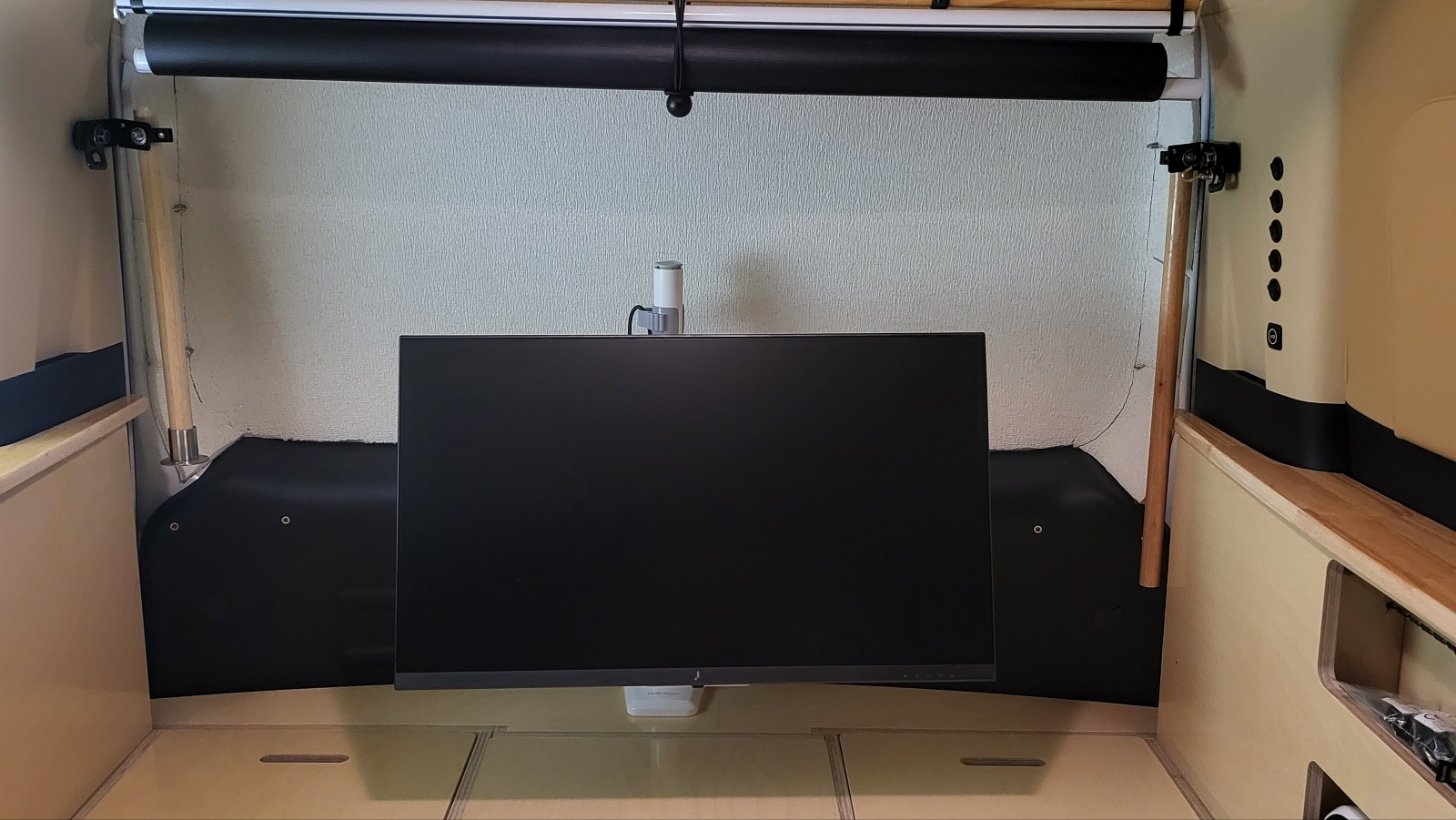

중앙 아래로 최대 이동

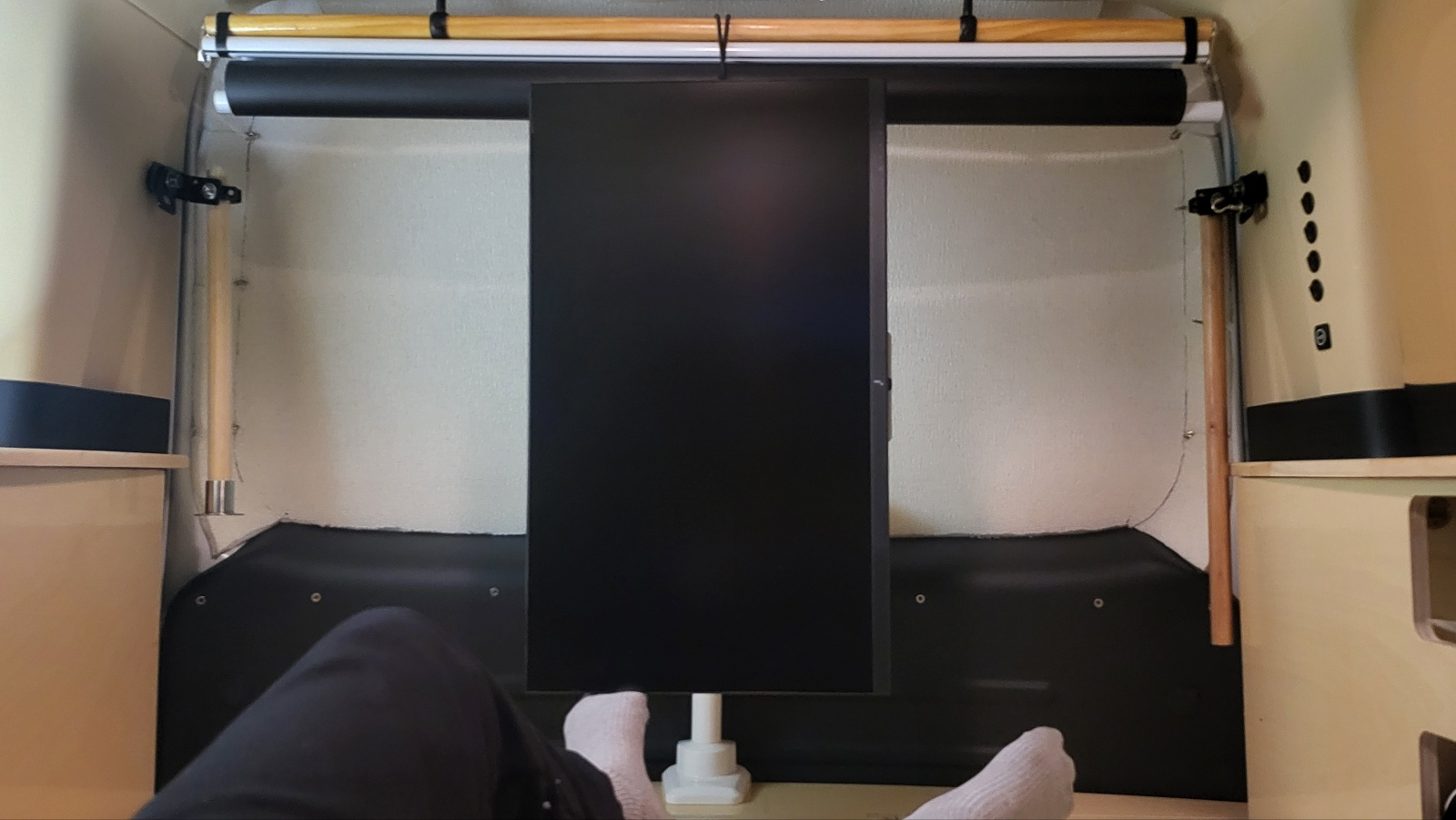

세로 회전

- 이 모니터 VESA 홀이 모니터 중앙이 아니고 모니터 하단에 배치되어있어서,  세로 회전시 무게 중심이 쏠려있어 수직 유지 잘 안됨. 아래 사진에서 보면  왼쪽 발로  모니터 처지지 않게  지탱하고 사진 찍은것. 세로 모드 사용하지 않는 경우엔 중요도 높지 않음.











뒷문쪽으로 최대한 밀착



- 이전 작업 해둔 빔 프로젝터 스크린 뒤로 배치 가능하므로  스크린 활용에 간섭 없음.

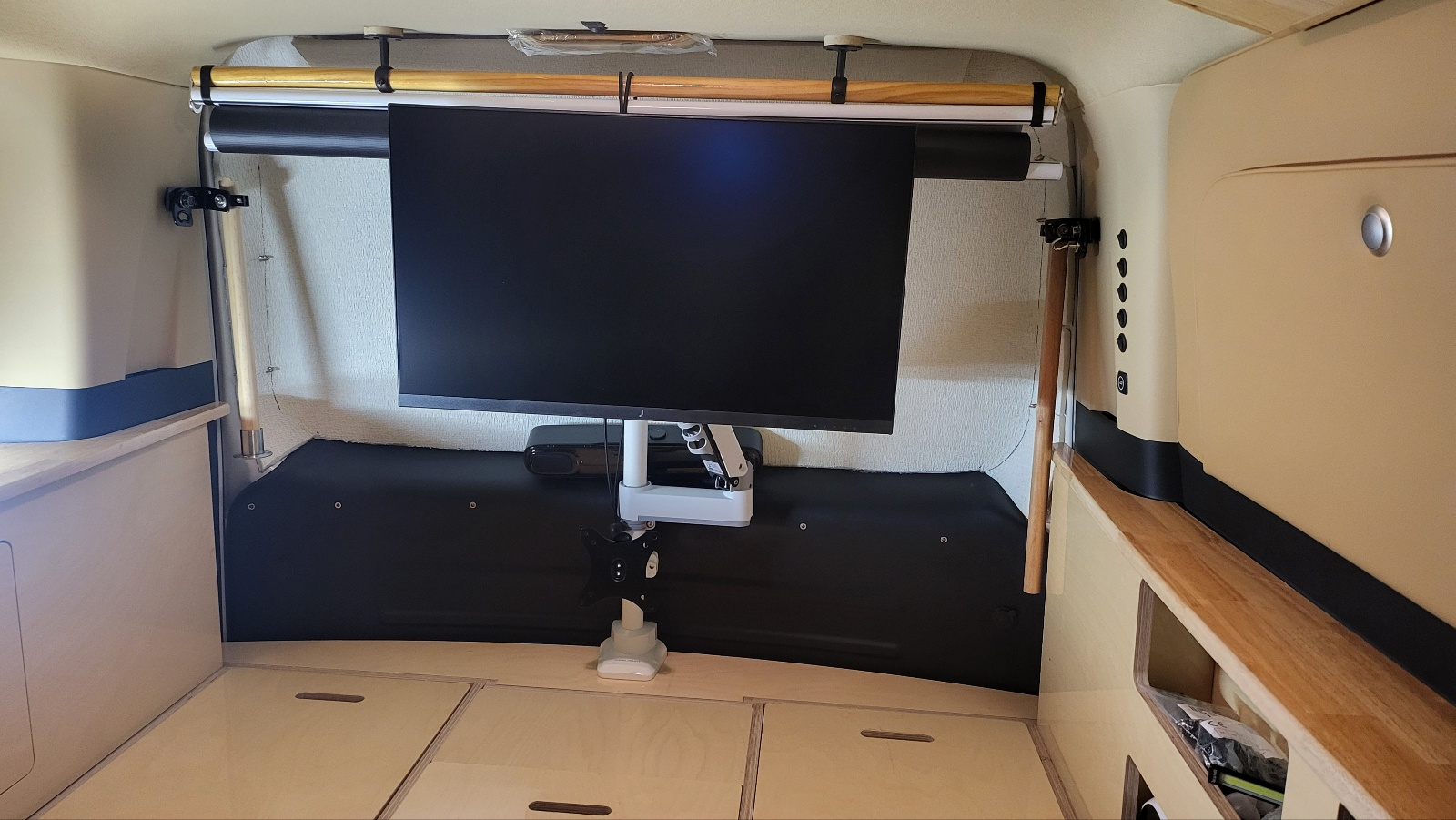

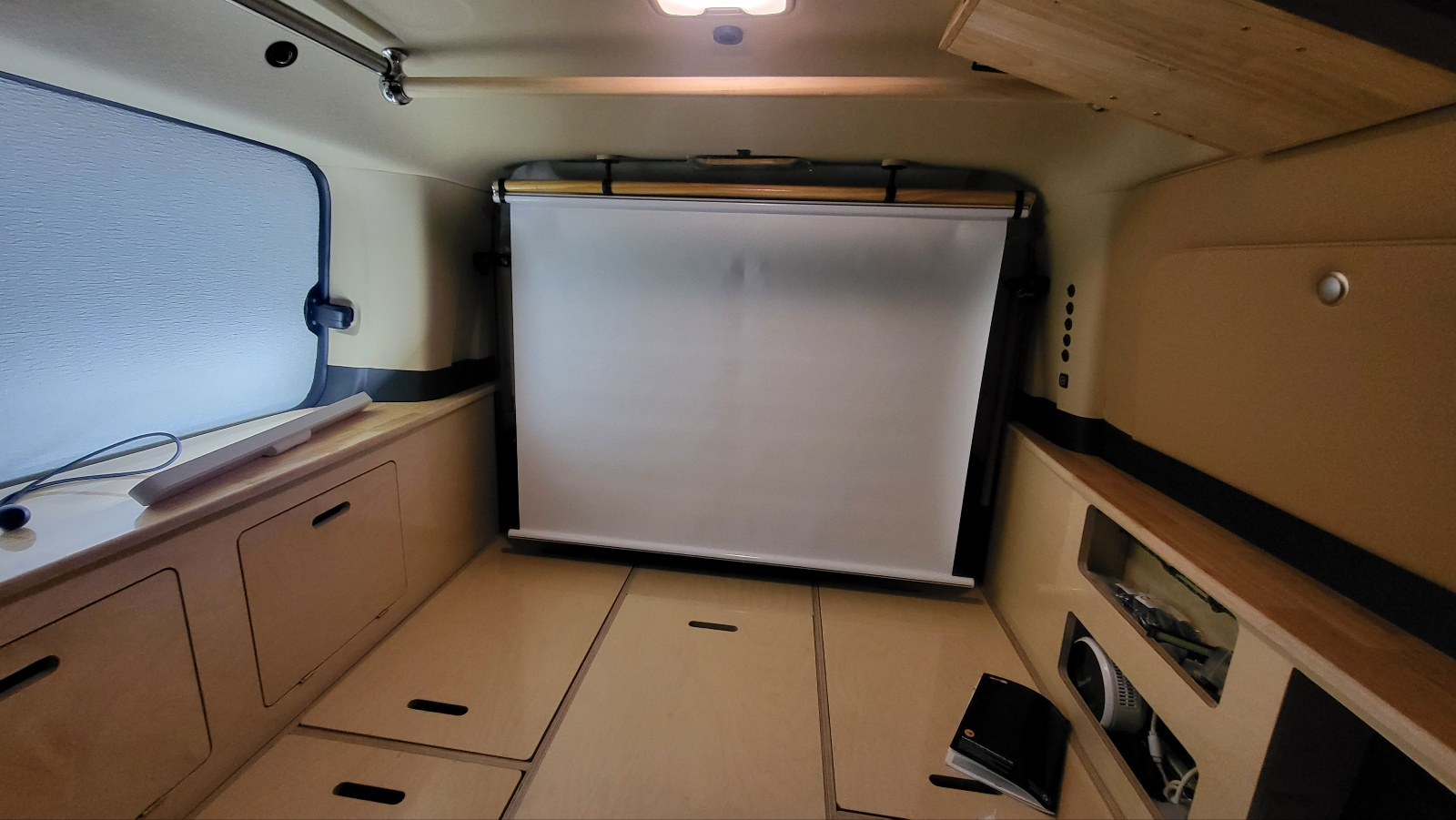

스크린 내린 모습.

- 스크린 뒤에 모니터 있음.





참고.

빔프로젝터 천장 거치 상세 : https://igotit.tistory.com/5741

DIY . 스타리아 . 빔 프로젝터 천장 거치

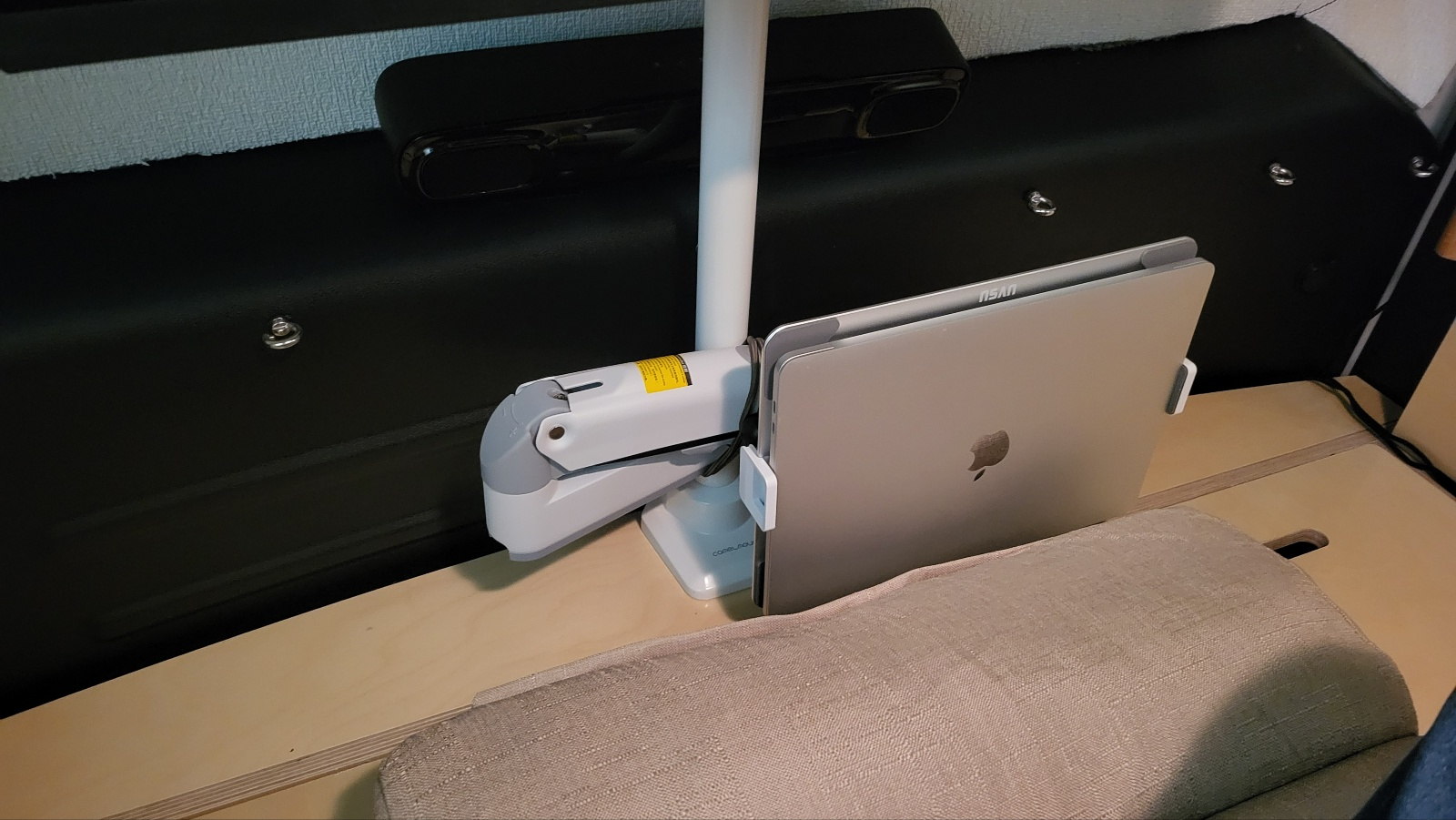

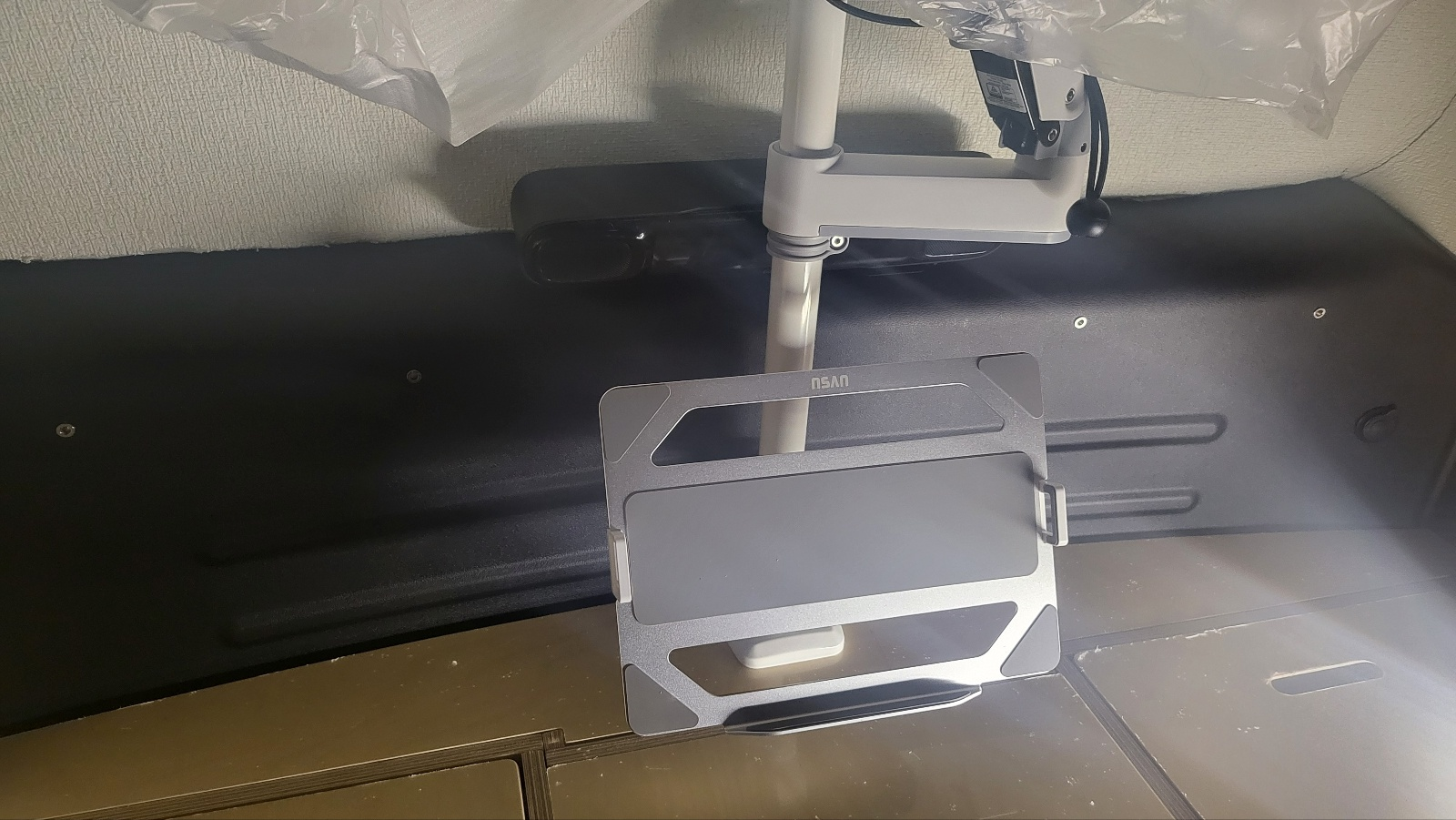

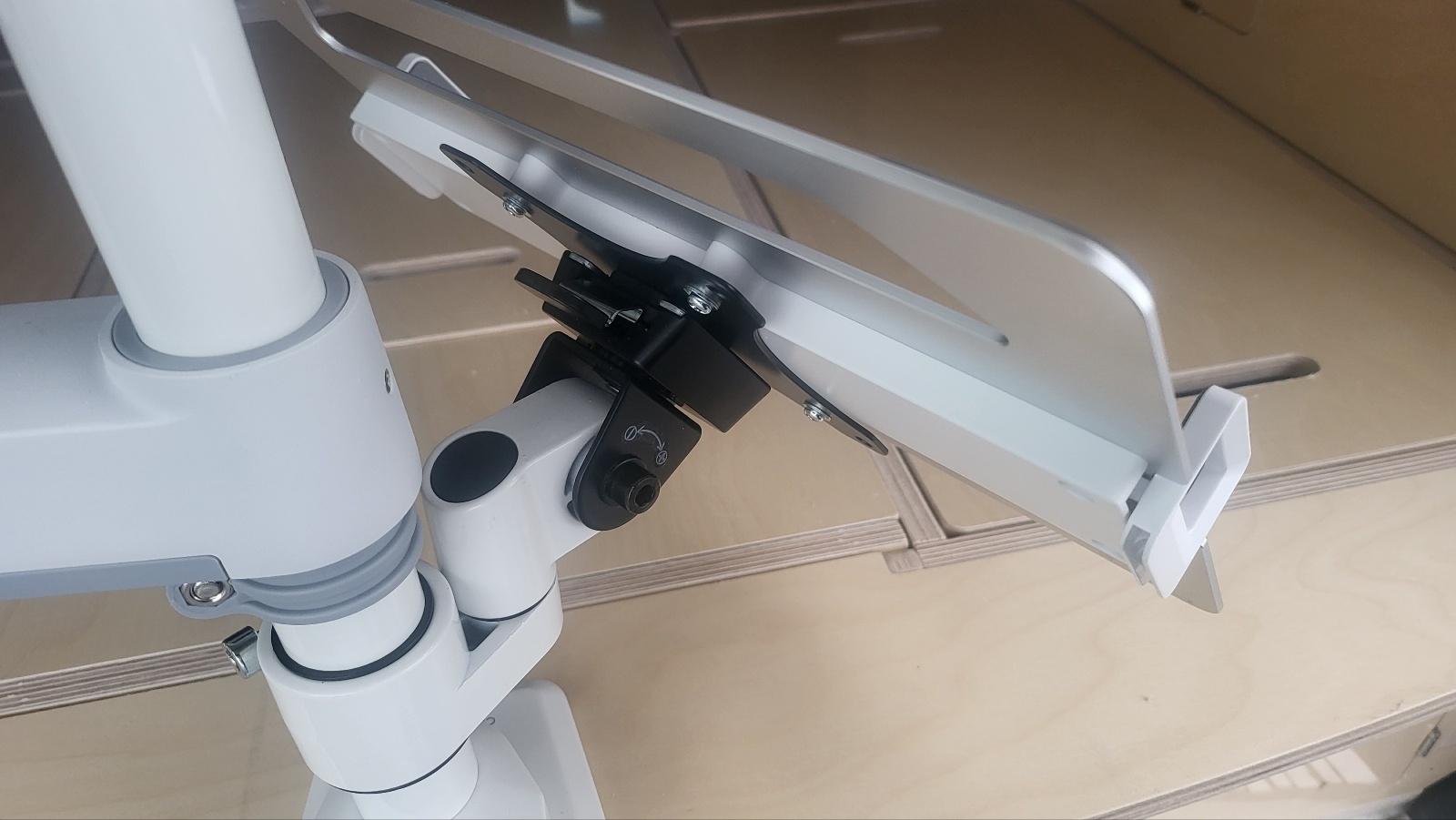

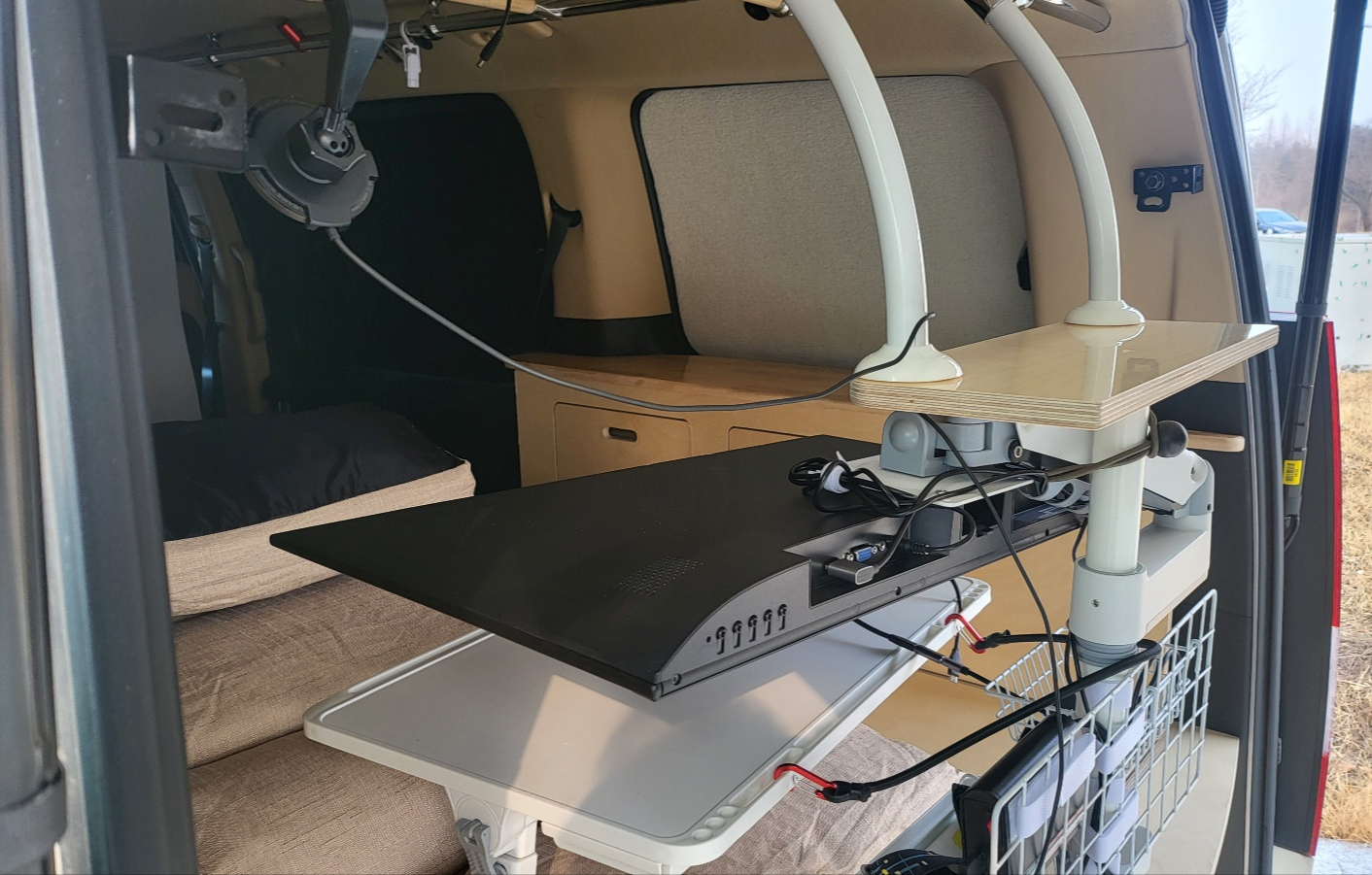

하단 거치부에는 노트북/태블릿 받침대 장착













모니터  암 , 위 아래 교체

아래쪽을 긴것, 위쪽을 짧은것으로 해본다.





노트북 덮개 닫고 사용하는 경우





참고

윈도우 노트북 덮개 닫아도 실행상태 유지하게 설정하는 방법 : https://igotit.tistory.com/5136

윈도우 노트북 . 덮개 닫아도 슬립 안되고 실행상태 유지하기



맥북 덮개 닫아도 실행 상태 유지하게 설정하는 방법 : https://igotit.tistory.com/2972

맥북 M1 . 덮개 닫아도 슬립 안되고 실행 상태 유지하기











노트북 화면도 보고 키보드도 사용하는 경우

- 타이핑 가능한 적당한 높이는 달성되나  항상 이 근처에 이 각도로 앉아서 사용해야 하는 단점.





완전히 접은 경우

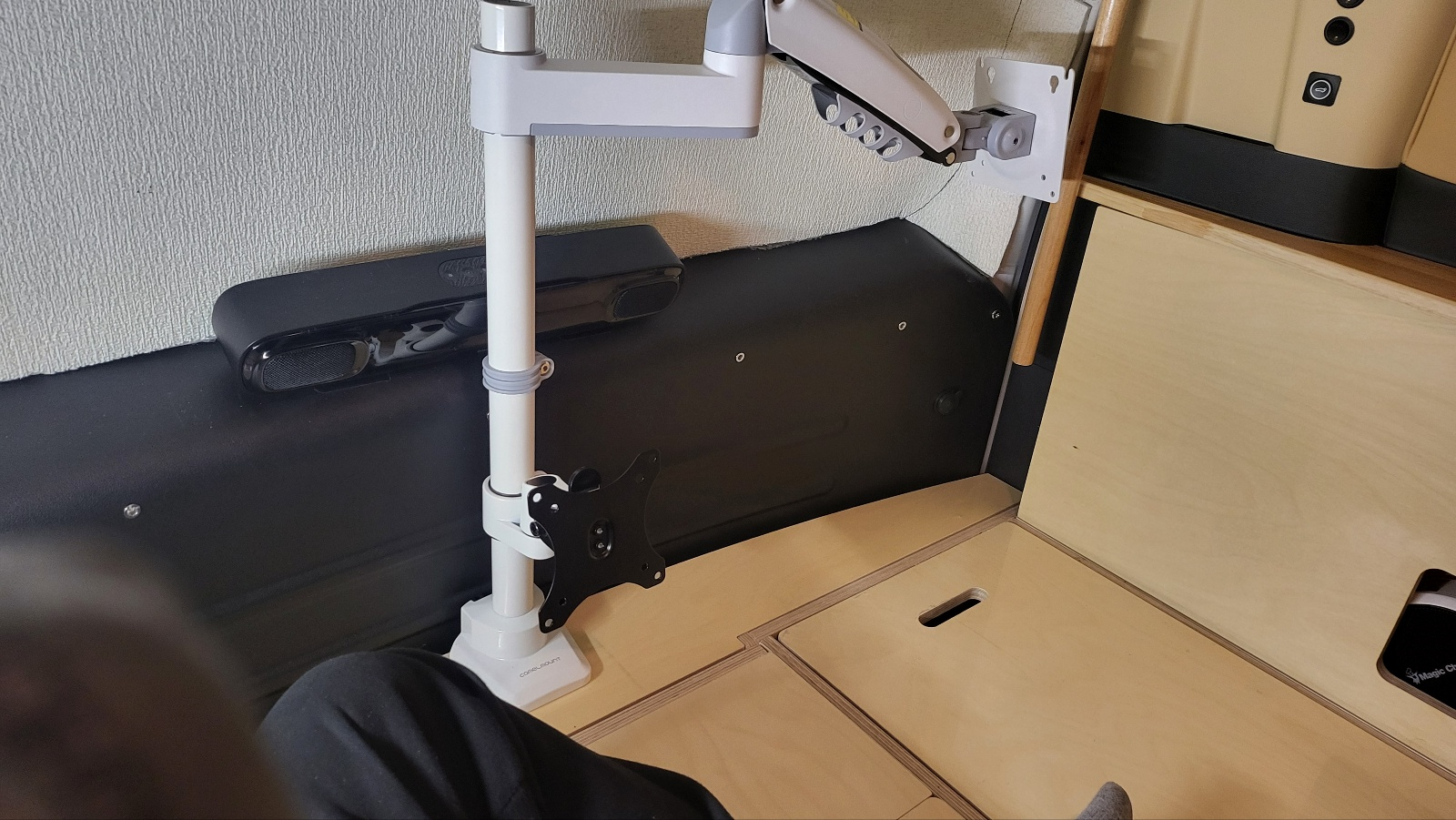

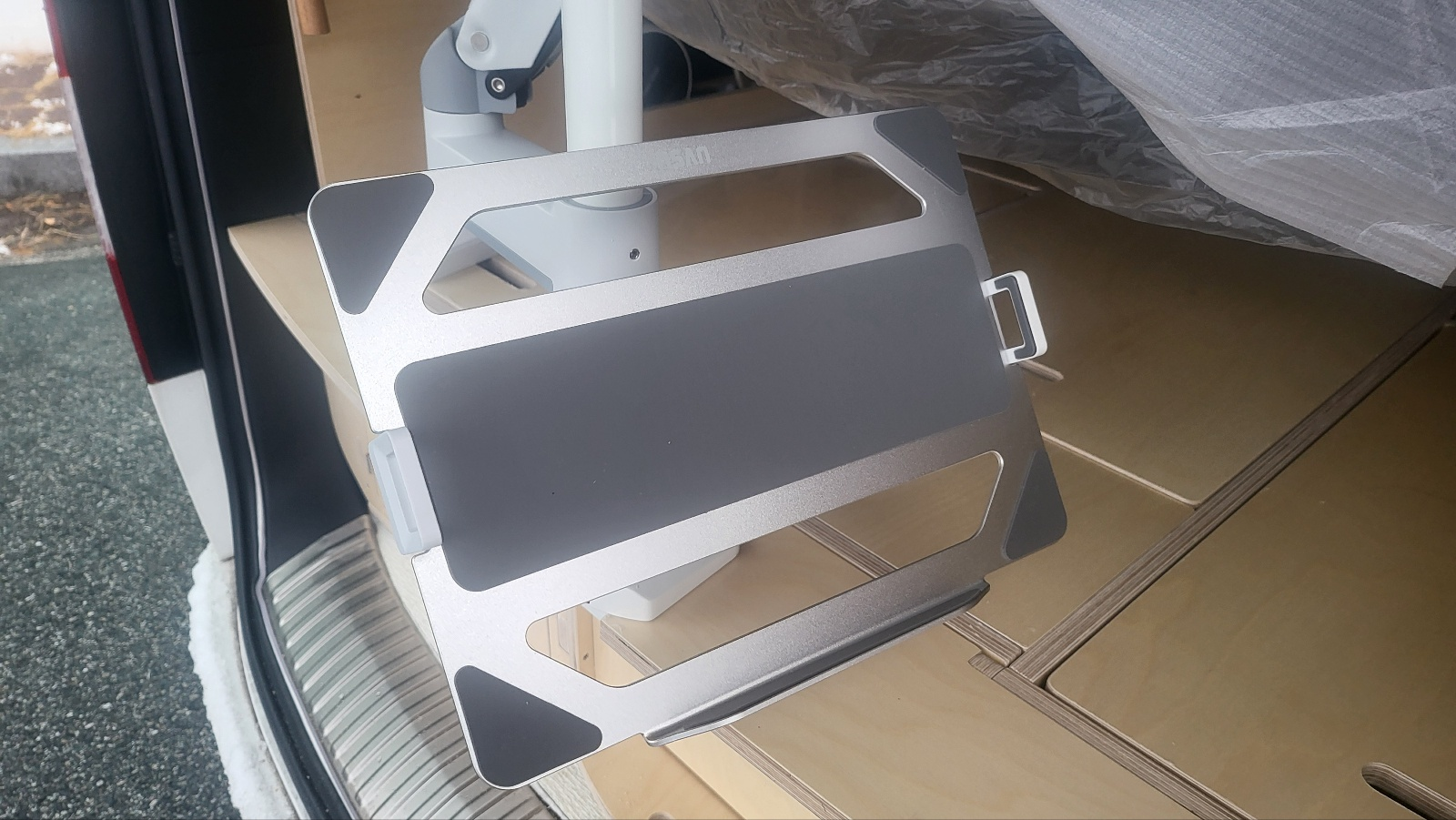

긴팔을 위로 하고 하단에 소형 선반 장착

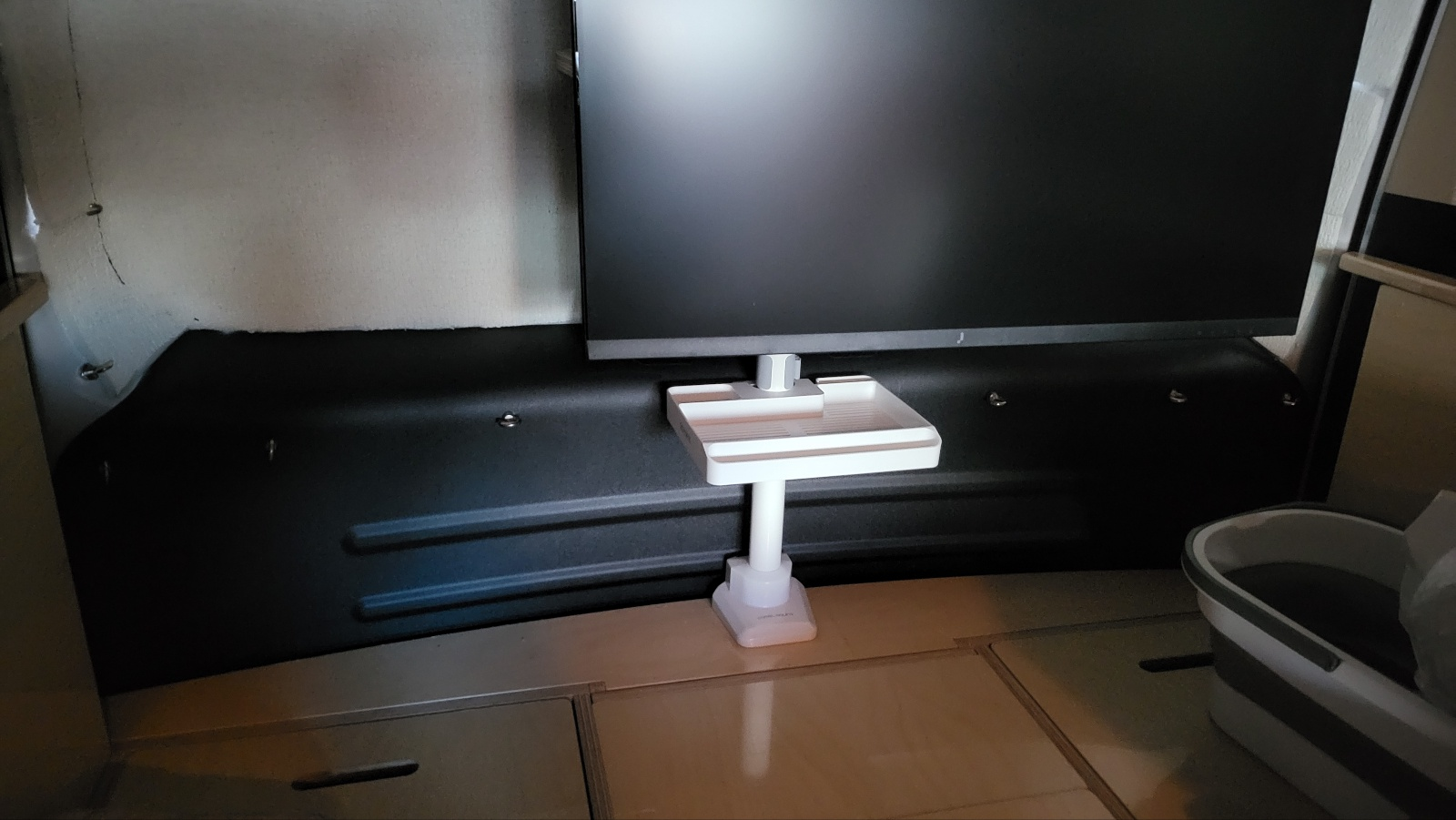

다시 긴팔을 위에 배치하고, 하단에는 봉 거치식 소형  선반 장착.  소형이라서 긴팔 동선에 간섭 일으키지 않고 활용가능.

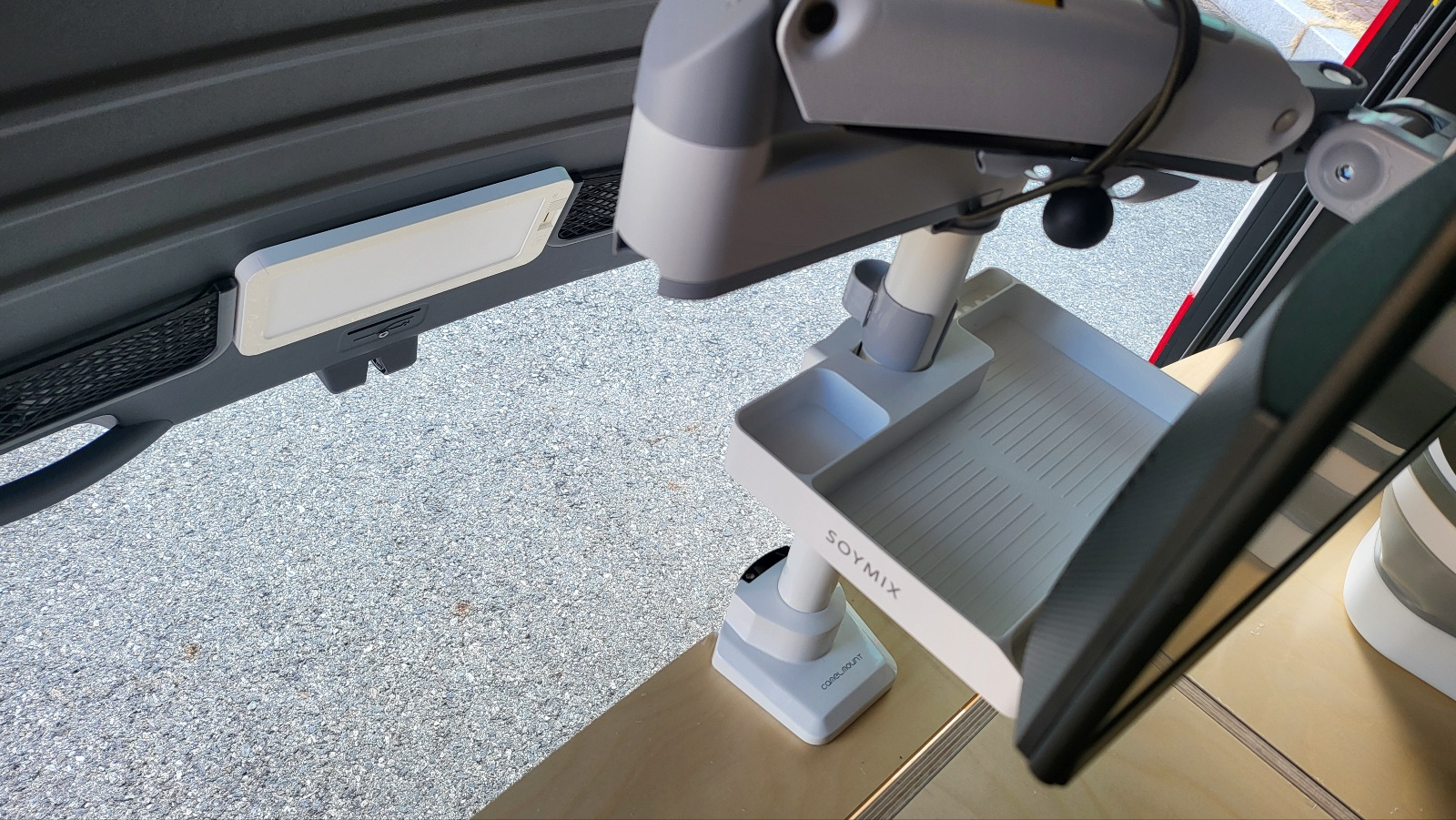

봉 거치식 소형 선반 구입처

소이믹스 다용도 기둥 장착형 멀티 수납 봉 선반 TVS-A01 - 모니터 주변기기 | 쿠팡



선반 뒷면

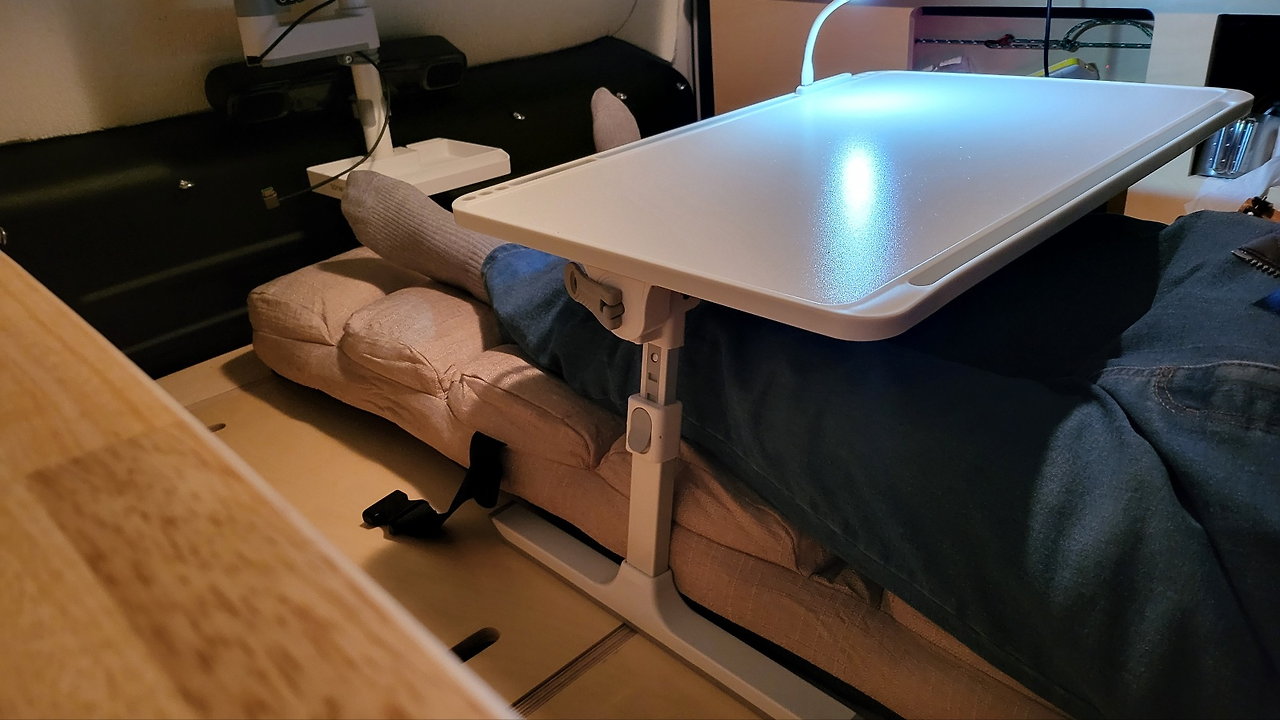

좌식 테이블 활용

- 노트북, 키보드, 마우스 활용 최적화 달성.

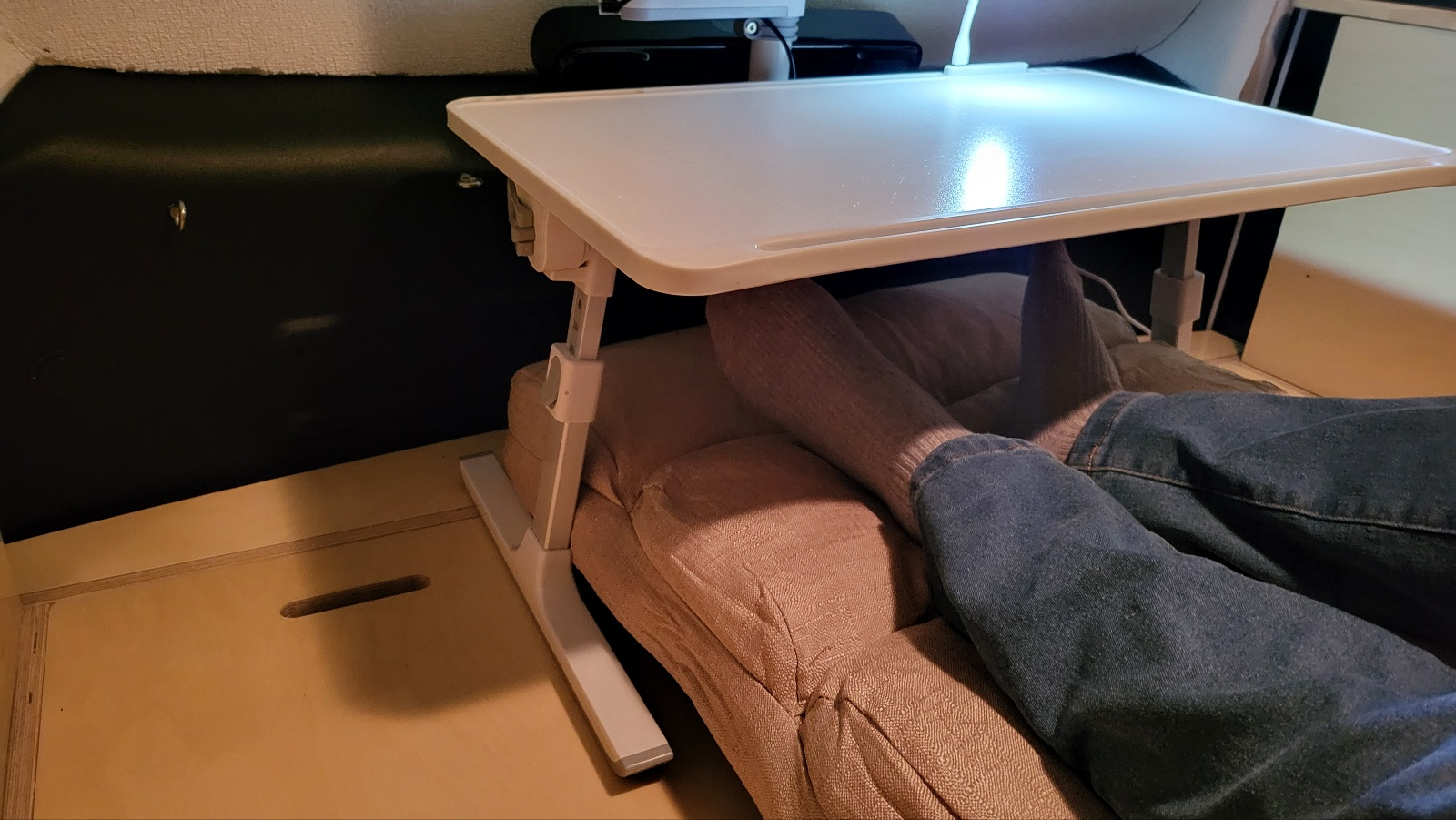

좌식 테이블 슬라이딩 시켜 임의 위치에 배치 가능하고 상판 높이 , 각도 조절 가능.





주행 중 테이블 고정



테이블 활용도가 높아서 접어 보관할 일이 없다. 항상 펼쳐둔 상태로 두면 좋은데 차량 주행중 급정지 상황에서도 날라다니지 않도록 테이블을 잡아줄 수 있도록 해야한다.



모니터 거치봉에  로프 걸어두고 카라비너로 테이블 상판을 잡아두게 해뒀다.





테이블 고정 방식 최적화

- 앞의 방식으로 고정하면 테이블 악세사리 중 USB 전원 포트 사용 못하고 카라비너 끼고 빼기가 까다롭고 카라비너 고리가 완전 닫히지 않아 안정적이지 않다.



- 다리에 밴드 (다이소에서 구입) 달고 여기에 카라비너 로 고정 .











좌식 테이블 상세보기

좌식 테이블 , 높이 각도 조절







전원 공급부 처리

- 봉에 네트망 장착하고, 차량용 멀티 소켓/ 충전기 장착함.



작업과정 상세보기 : https://igotit.tistory.com/5964

DIY . 스타리아 . 모니터 거치대에 전원 셋팅











모니터 고정되는 합판 부분 강도 보강

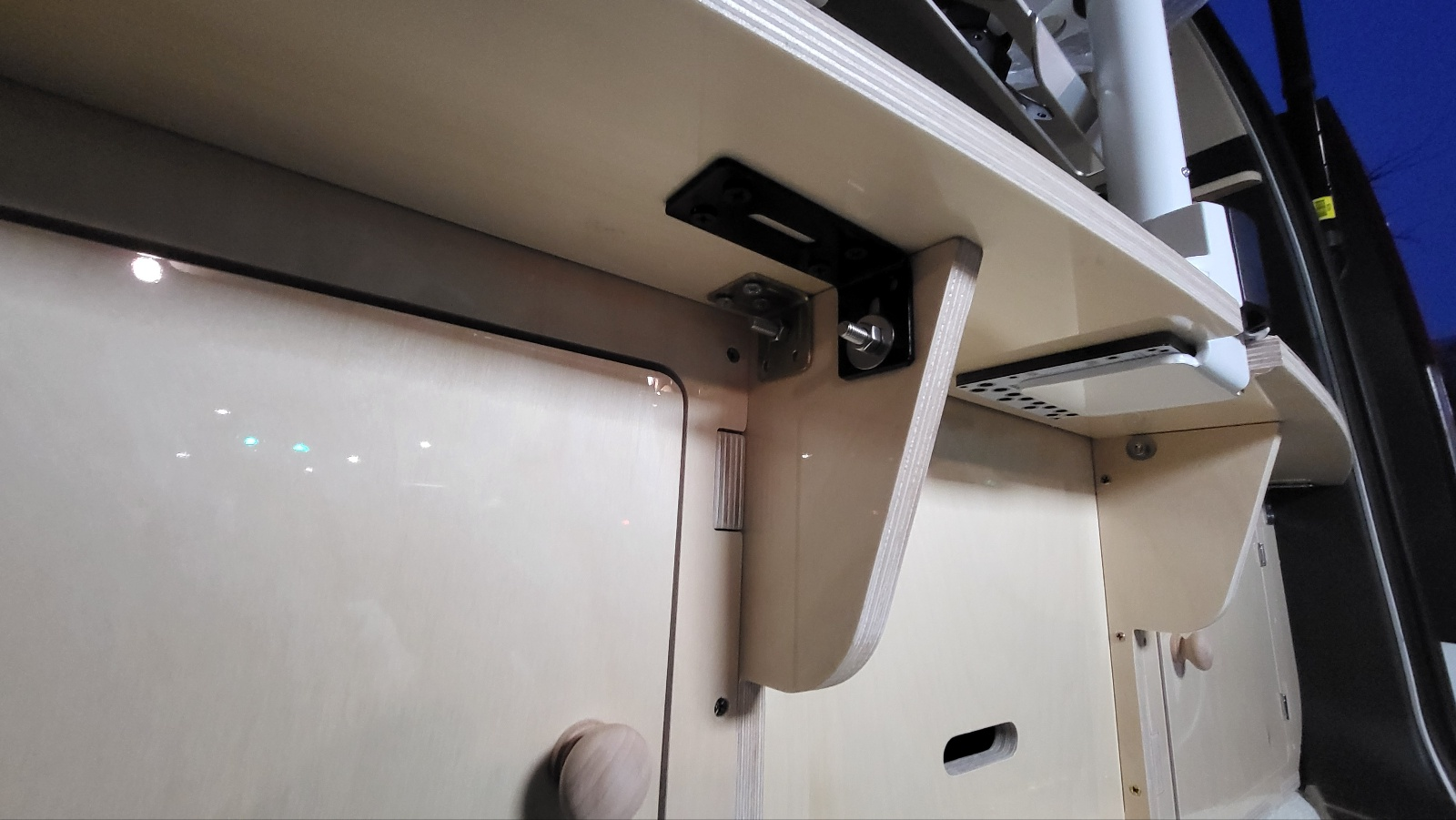

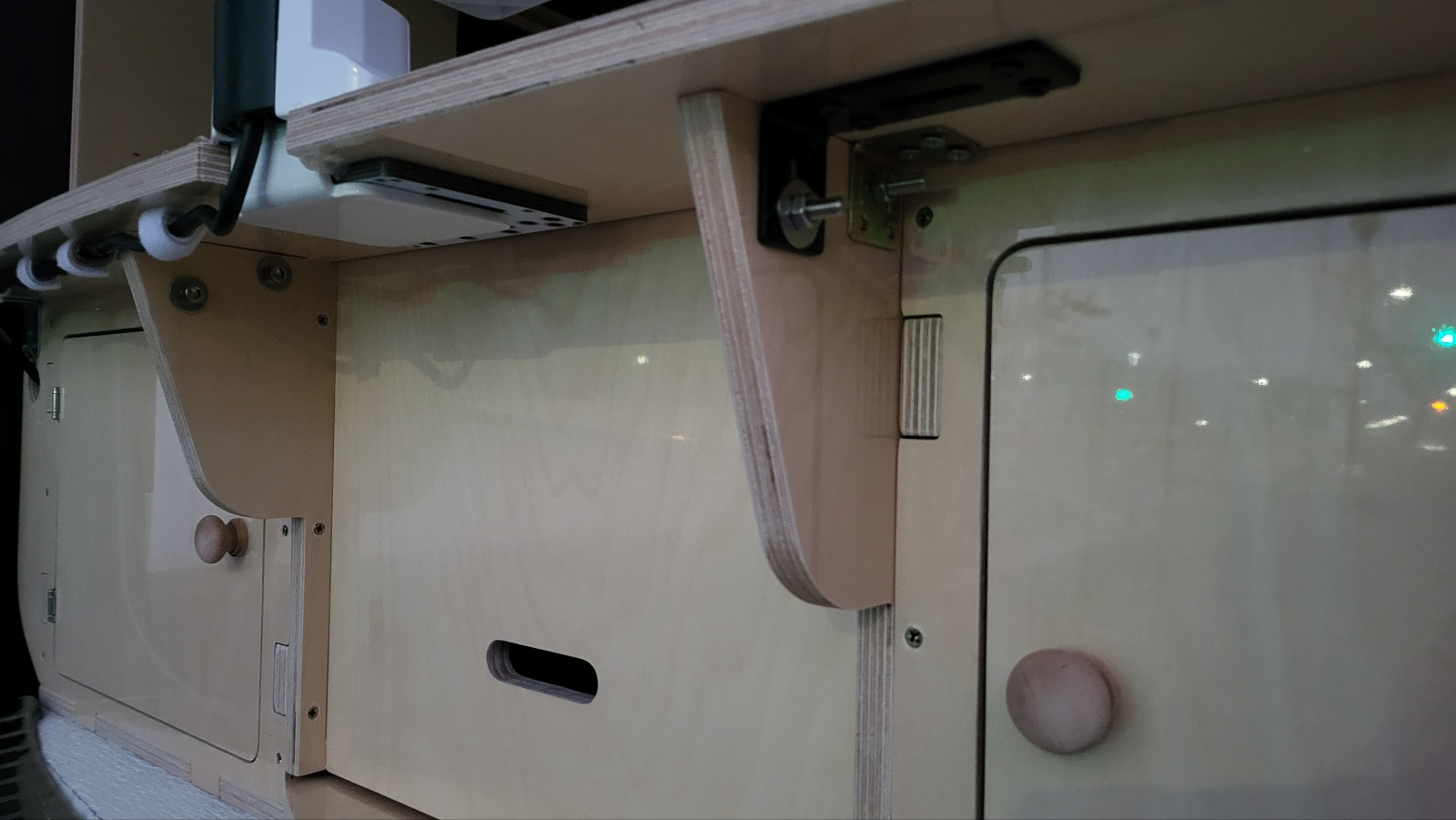

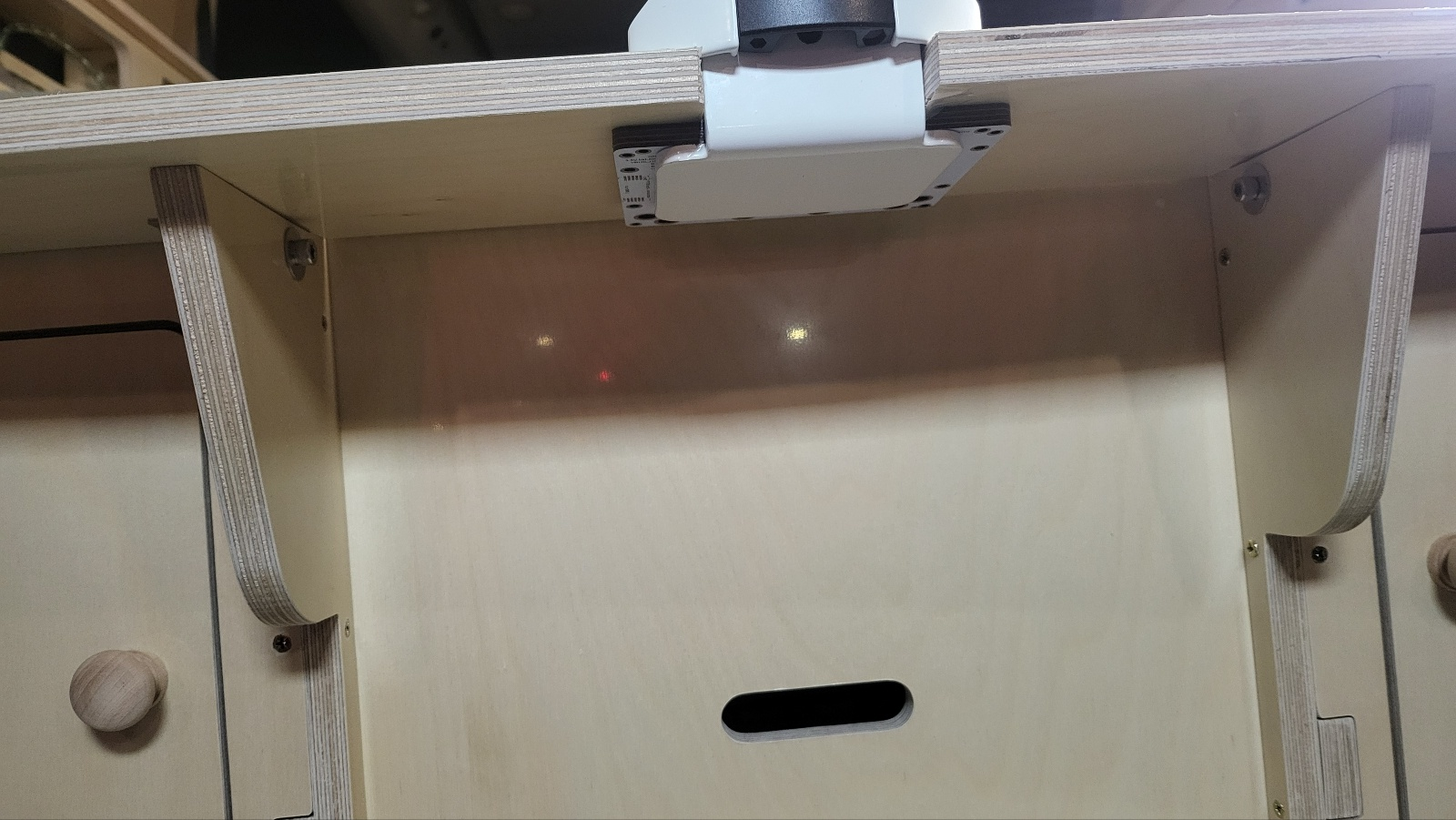

- 아래 사진의 검정색 꺽쇠 장착하여 상판을 더 강하게 고정함.

- 상판에는 나사못으로 고정하고 지지 나무 부분은 볼트로 체결 하여 상판 분리 재조립 용이.



오른쪽도 동일 방식 강도 보강





모니터 거치대 지지력 보강

- 하부 합판 강도 보강 만으로는 급제동시 충분한 지지 불가하다. 추가로 차체 천장 철골과 강하게 고정처리.



DIY . 스타리아 . 모니터 거치대 강도 보강







주행중 모니터 기울어짐 해결

- 모니터 거치 팔 부분을 밴드로 고정해두면 방지턱이나 급 정차 시에도 안정적으로 고정되어있지만 모니터 인접한 관절 부위는 고정되지 않은 상태여서 방지턱 몇 번만 넘어도 모니터가 아래 사진처럼 기울어진다.



해당 관절 부위 볼트 강하게 조이면 주행중 기울어지는 일은 없겠지만 각도 조절 필요시에도 못움직이니 좋은 해결책은 아니다.

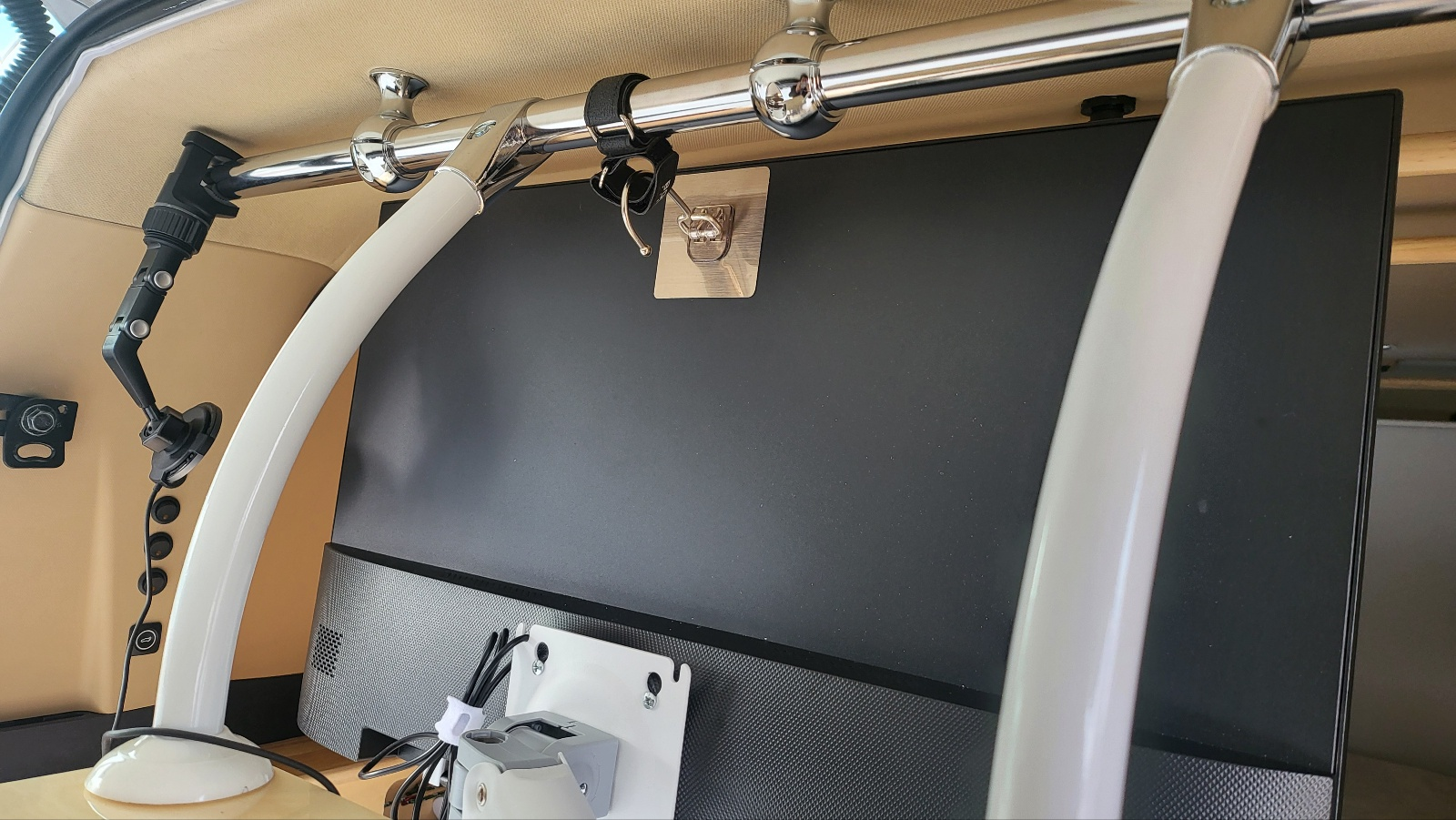

모니터 뒷면에 접착식 후크를 부착하고 후크를 벨크로 밴드(낚시대 거치용으로 많이 사용하는 것 )에 걸어 둘 수 있는 식으로 해두면 주행 중에도 모니터 기울어지지 않는다.



낚시대 거치용 벨크로 밴드 구입처

Booms Fishing Rb2 Rod Holder Belt - Stainless Steel, Synthetic Leather
