DIY . 스타리아 . 리프팅 테이블







개요

차량에 장착한 침상키트(상세보기 : https://igotit.tistory.com/5924 ) 의  덮개  1개를 아래 사진 처럼 리프팅  테이블로 만들기









리프팅 힌지 구입처

- 유압식 실린더 적용된 힌지 제품은  구매옵션에서 Hydraulic  선택해야함.

2Pcs Heavy Duty Steel Practical Lift Up Coffee Table Mechanism Hardware Top Lifting Frame Furniture Desk Folding Hydraulic Hinge





리프팅 힌지 작업 방법

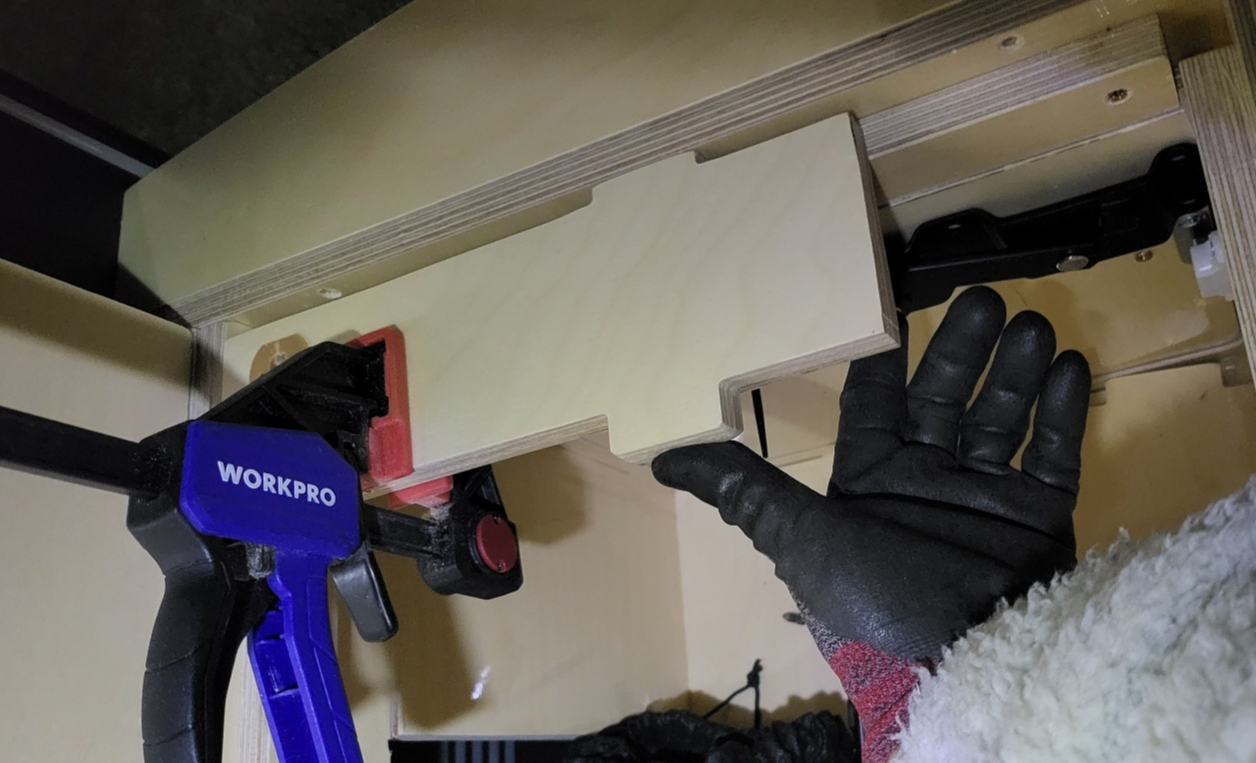

침상 에  힌지 부착할 부분이 없기에 추가로 침상 재료와 동일한 자작나무 합판 두께 15mm 잘라 힌지 장착할 곳에 먼저 부착해둔다.









힌지 위치 잡기

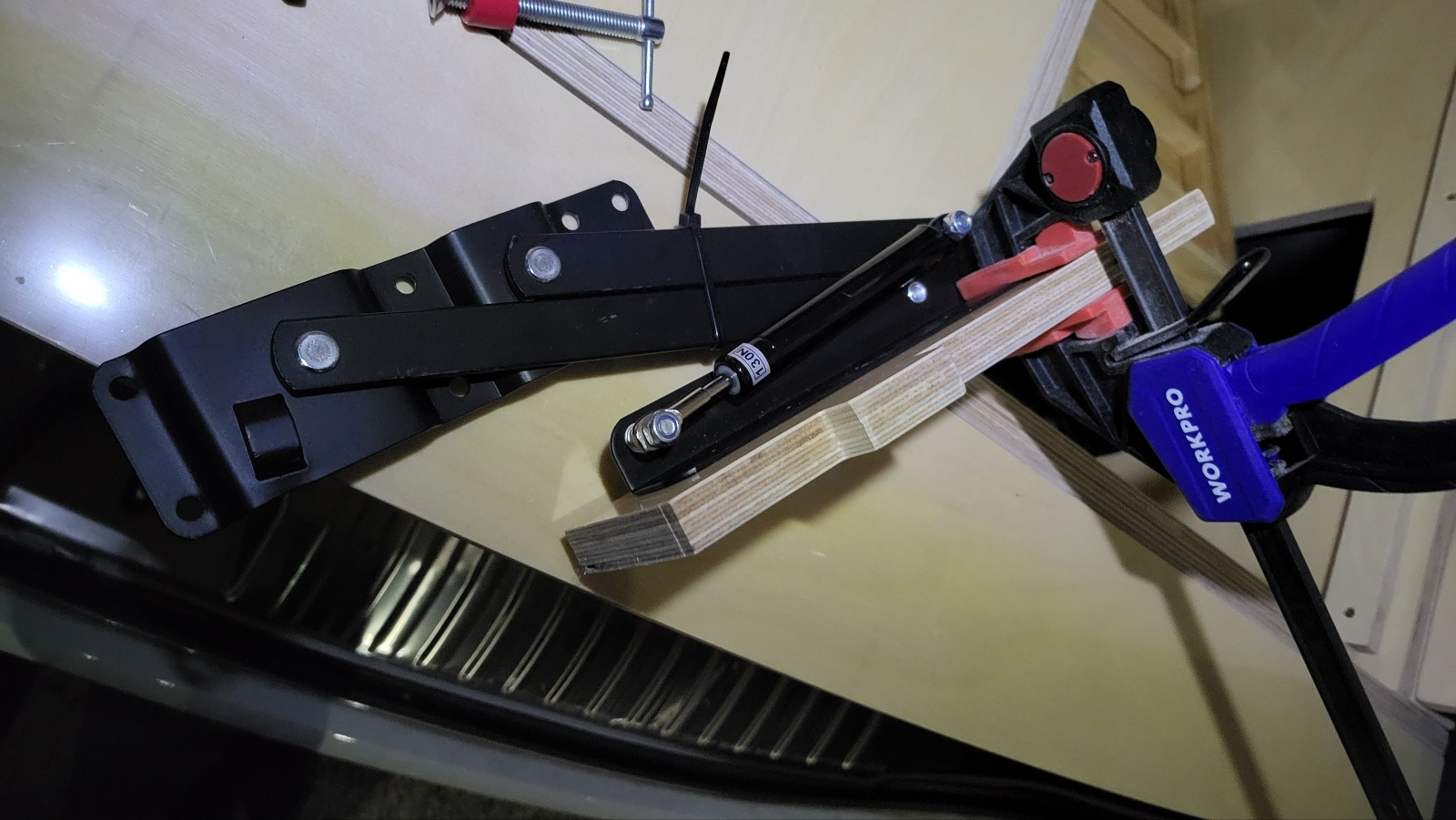

접어진 상태의 힌지에 상판테이블 대용 작은 합판을 클램프로 고정 한 상태에서

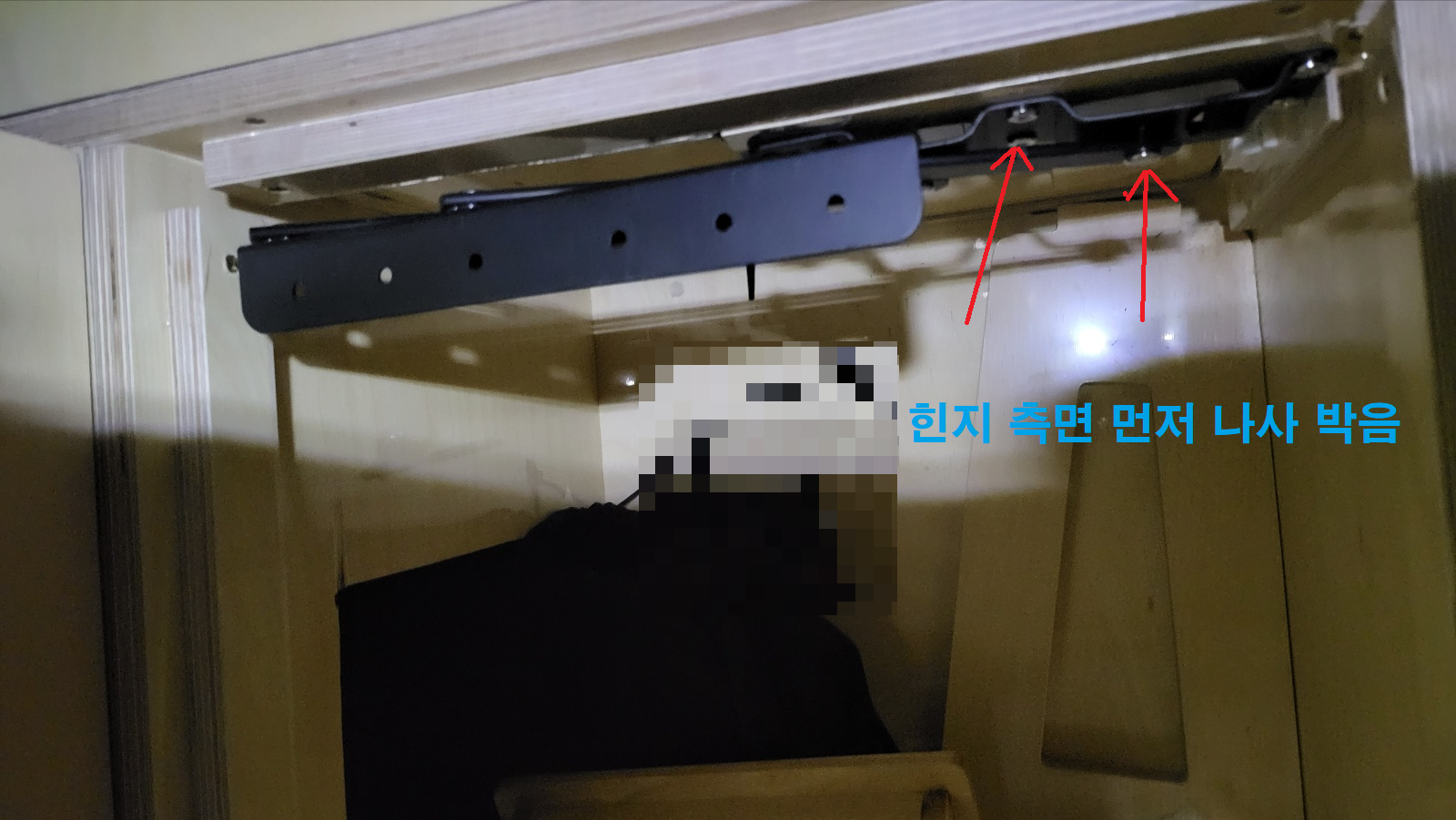

덮개 닫혔을때 배치되는 위치에 작은 합판이 놓이게 하고 이 상태에서 측면 부분을 먼저 나사 박아 고정한다.







힌지 고정에 사용된 나사못 : https://igotit.tistory.com/5727  의 1-3



나사못 구입처

4mm 평머리 4x14 목재용 경첩용 피스 나사 못 - 가구부자재 | 쿠팡

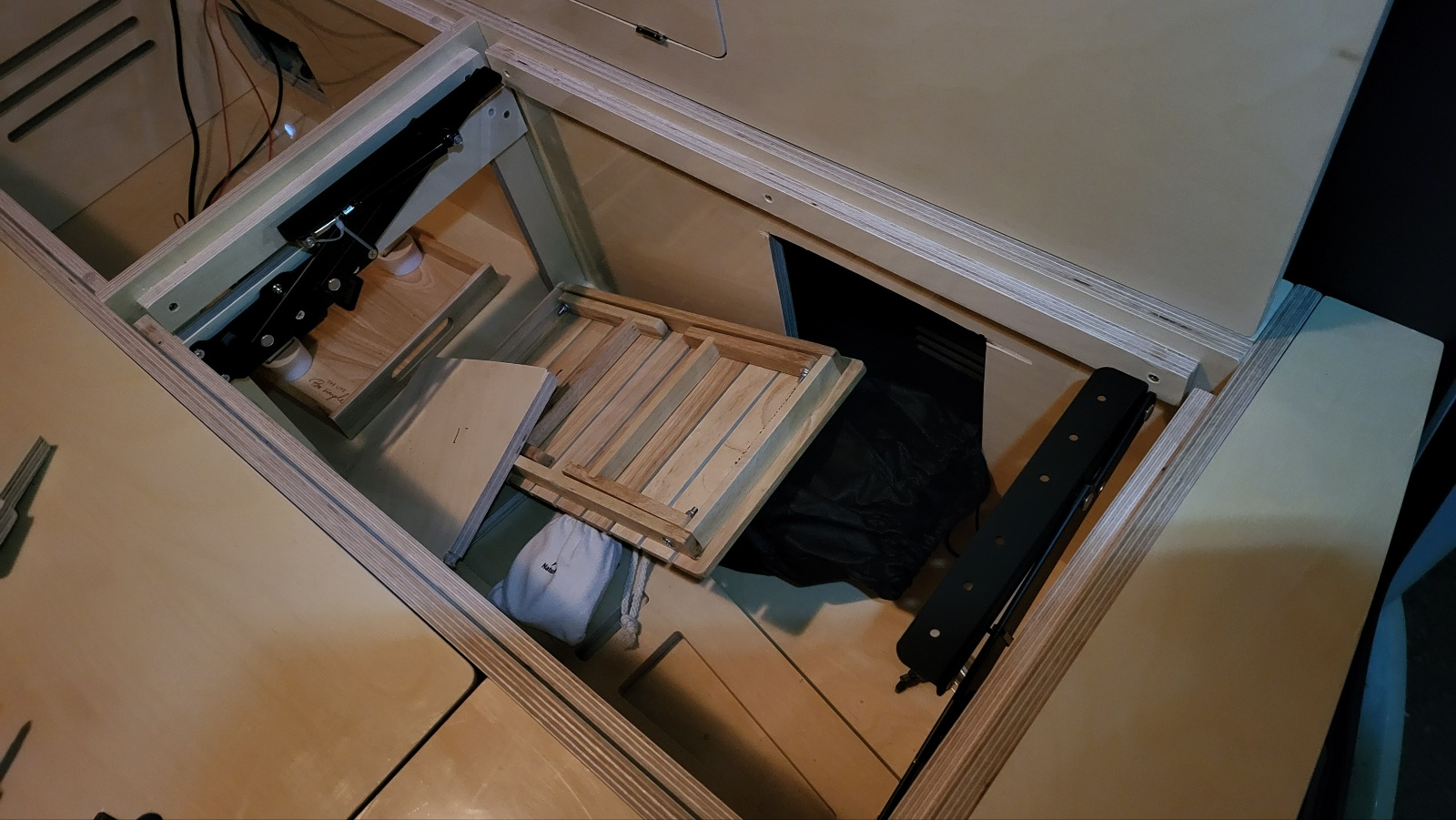

힌지 2개 모두 동일 방식으로 측면 먼저 고정완료



위 상태에서 덮개를 덮고 측면에서 접근하여 덮개에 힌지 나사 박음

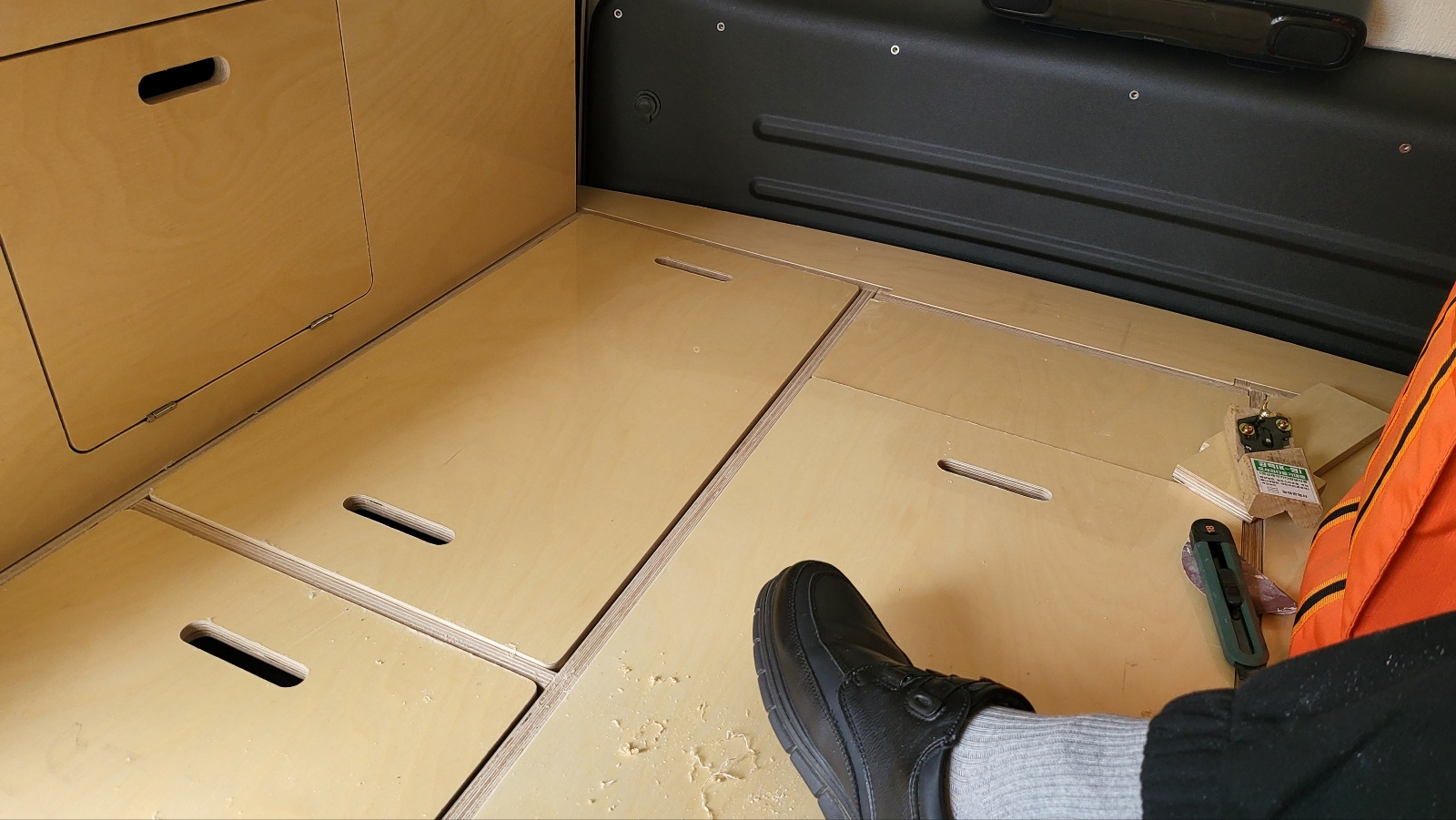

힌지에 상판까지 나사 박음 완료 이후 열고 닫을 때 간섭 있는 모서리 부분 깎기



 - 힌지 얼라인 , 나사못 박을때 틀어짐 등의 작업 오차 2mm 정도만 생겨도 반드시 간섭하는 곳이 생긴다. 최종 상판 열고 닫을 때 간섭생겨 뻑뻑한 곳 발생한다.  간섭 있는 곳 모서리 부분을 칼로 깎고 사포질 한다.

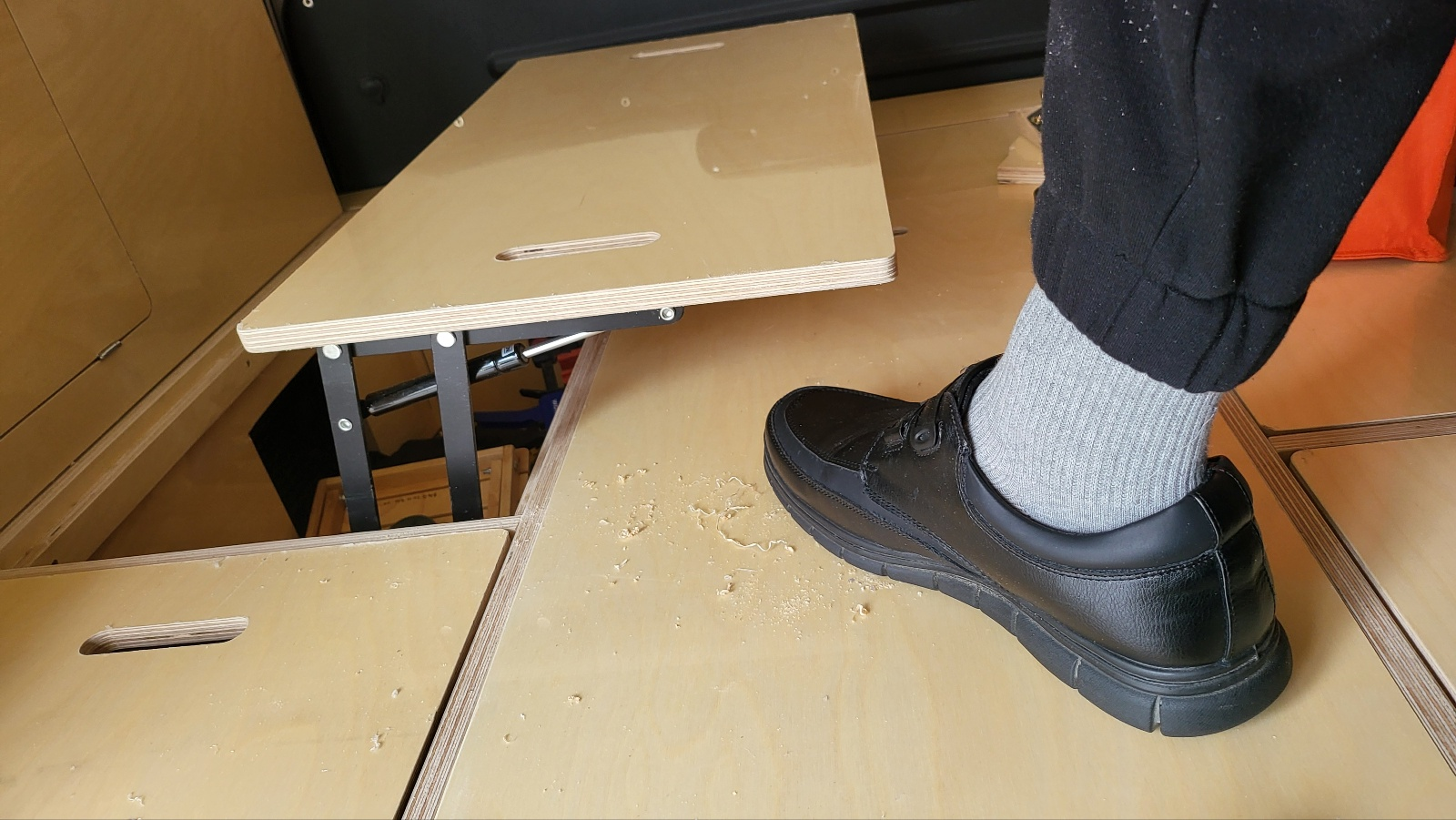

최종 리프팅 테이블 완성



- 부드럽게 열고 닫기 가능한 리프팅 테이블 완성



- 닫힌 상태 대비 열었을 때 수직으로 20cm, 수평으로 25cm 정도 이동 된다.

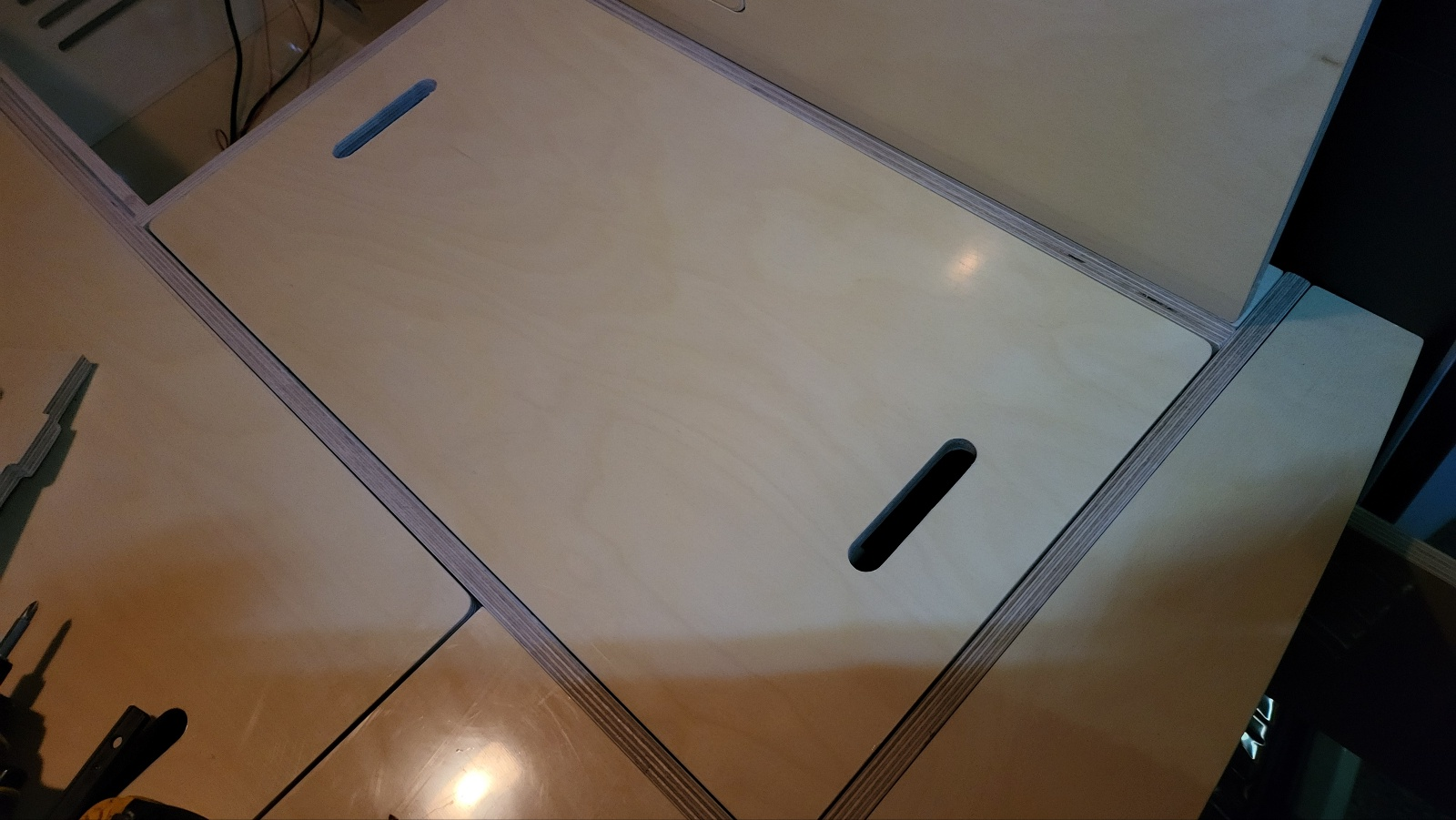

닫았을때

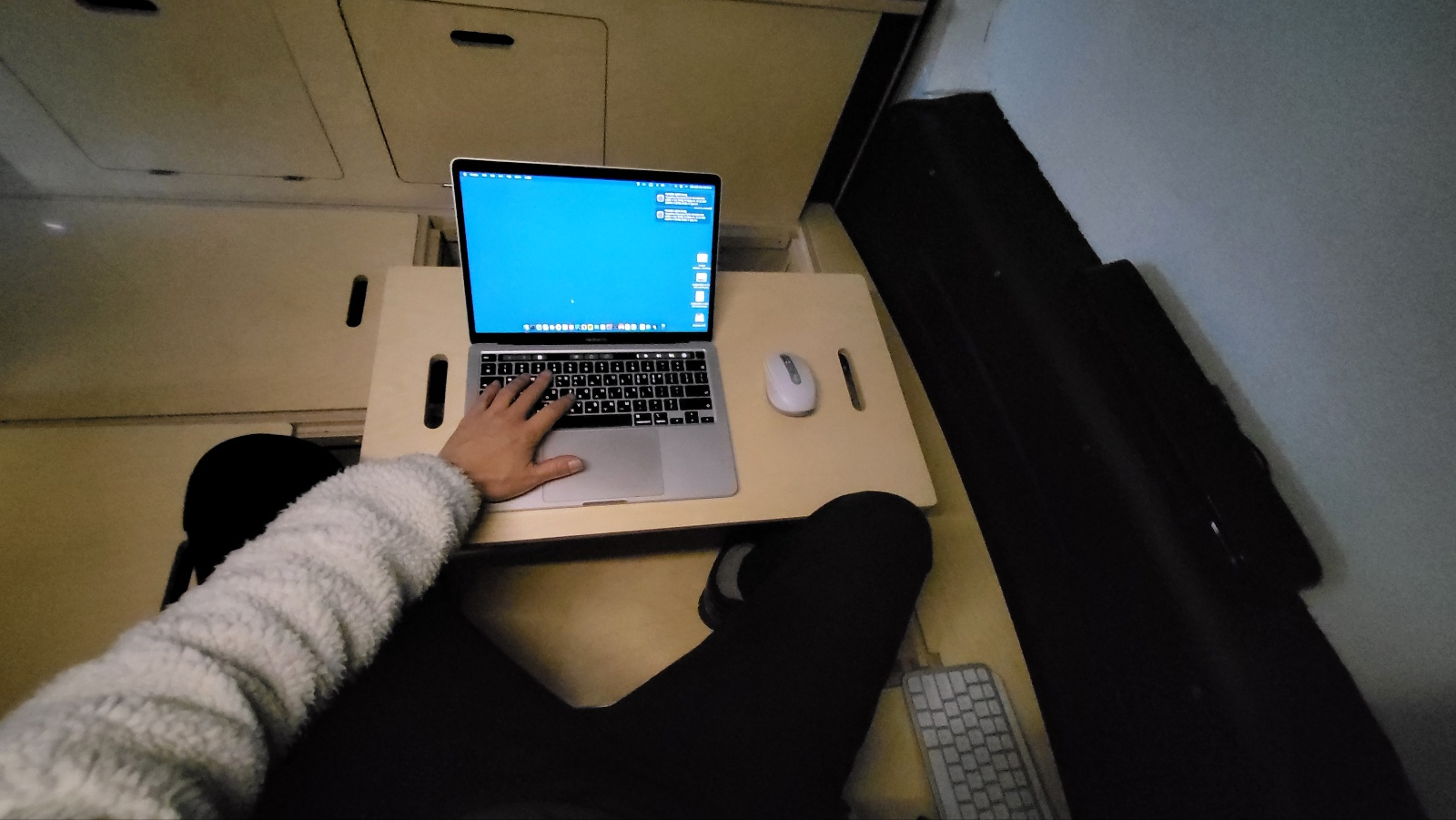

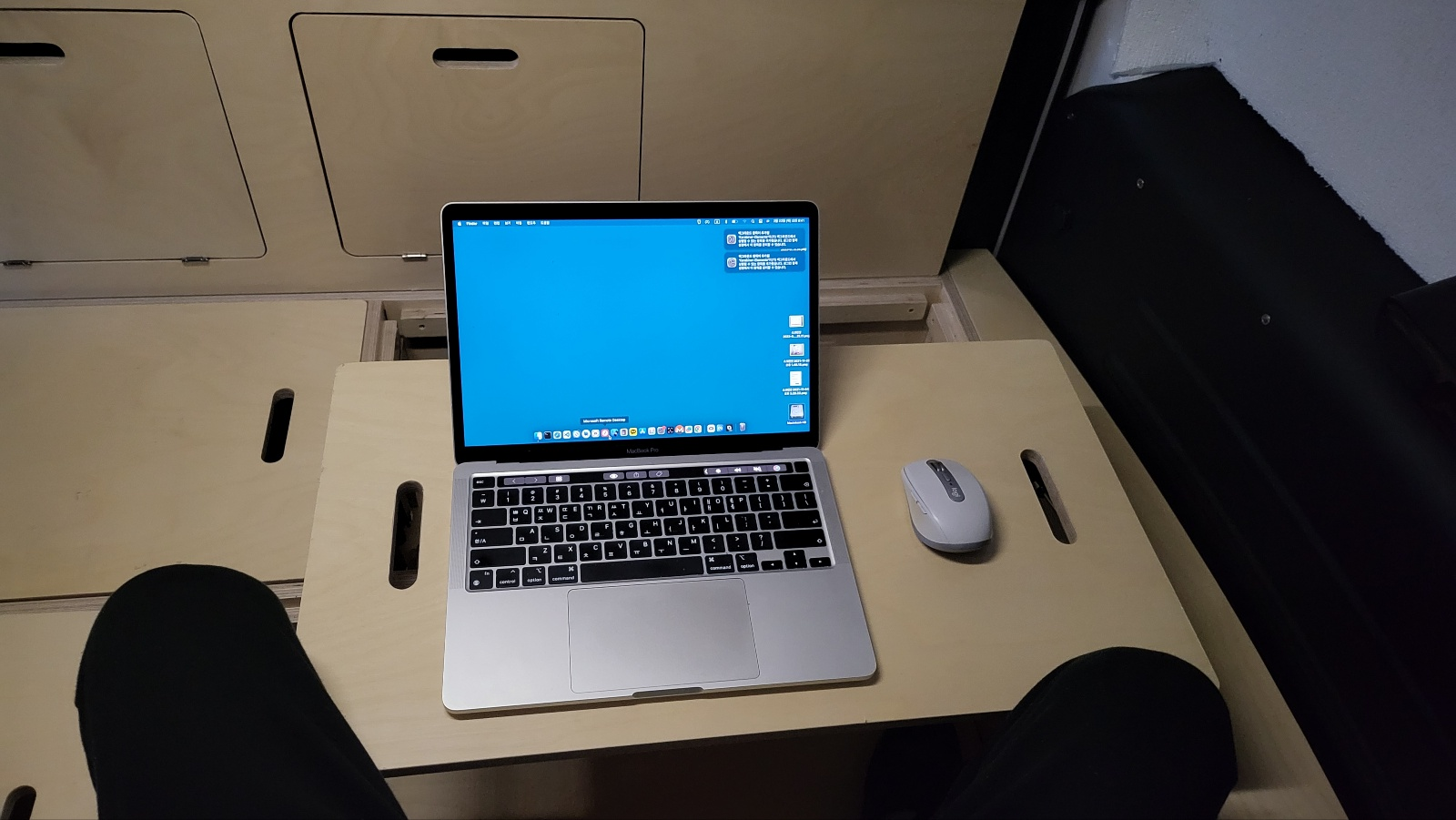

침상키트의 중간 부분 덮개를 치우면 다리를 넣을 수 있는 공간이 나오고 리프팅 테이블 오픈하여  노트북, 마우스 배치해 보았다. 사용성 훨씬 향상된다.

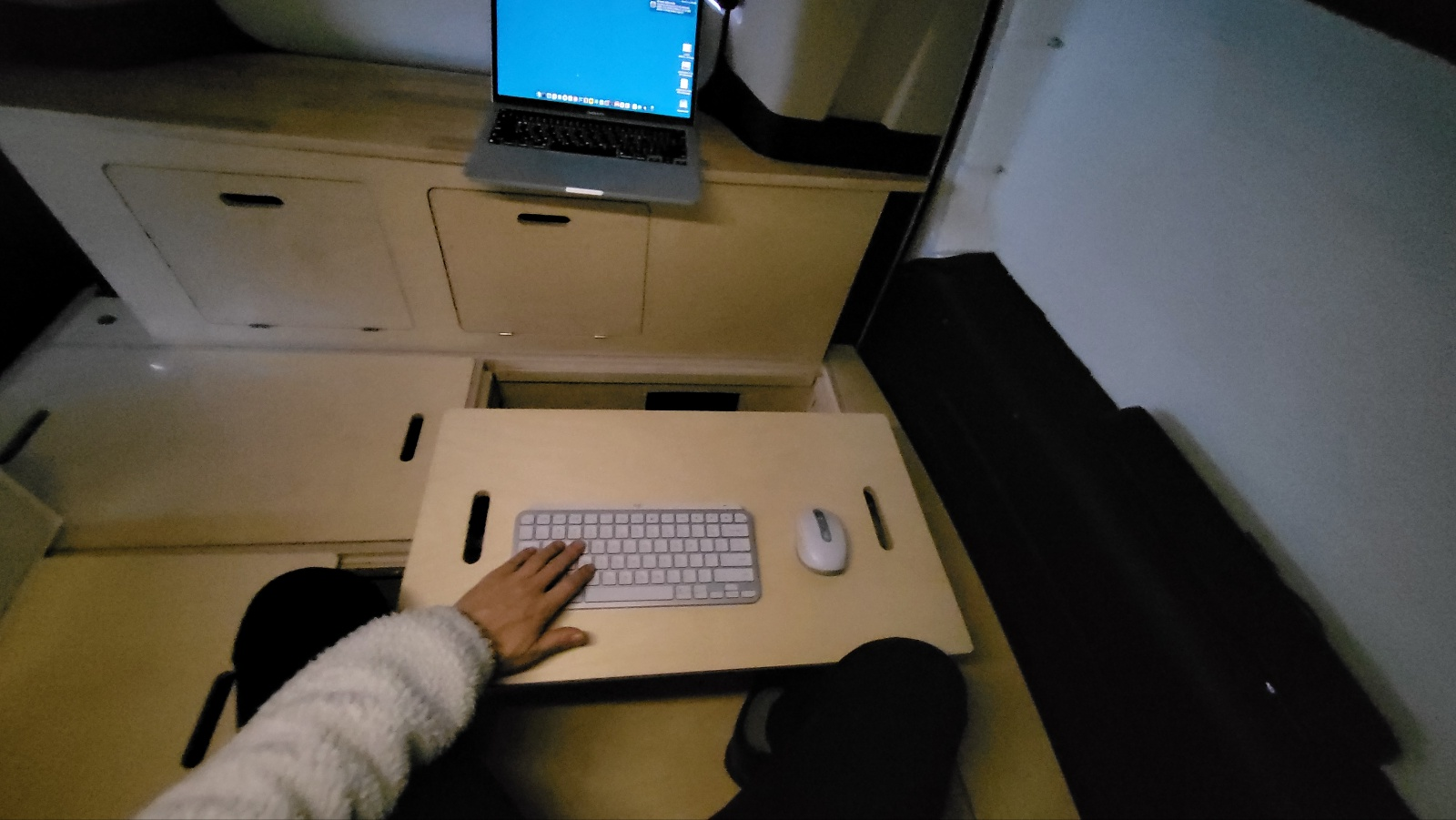

키보드, 마우스만 배치하면 테이블 여유 공간 많이 생김. 차량 내부에서 사용시 무선 블루투스  특히 유용.

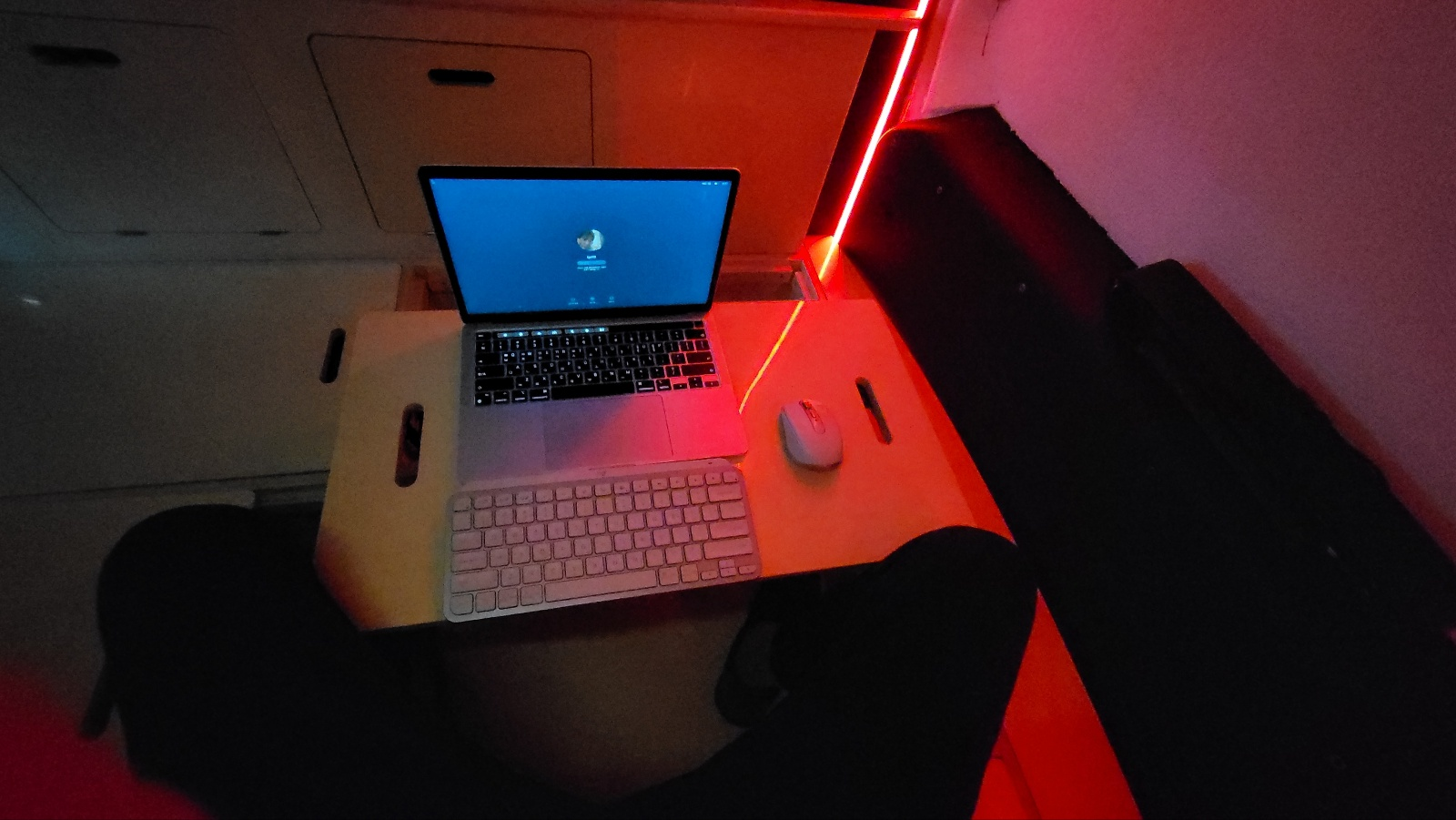

노트북, 키보드 , 마우스 모두 배치

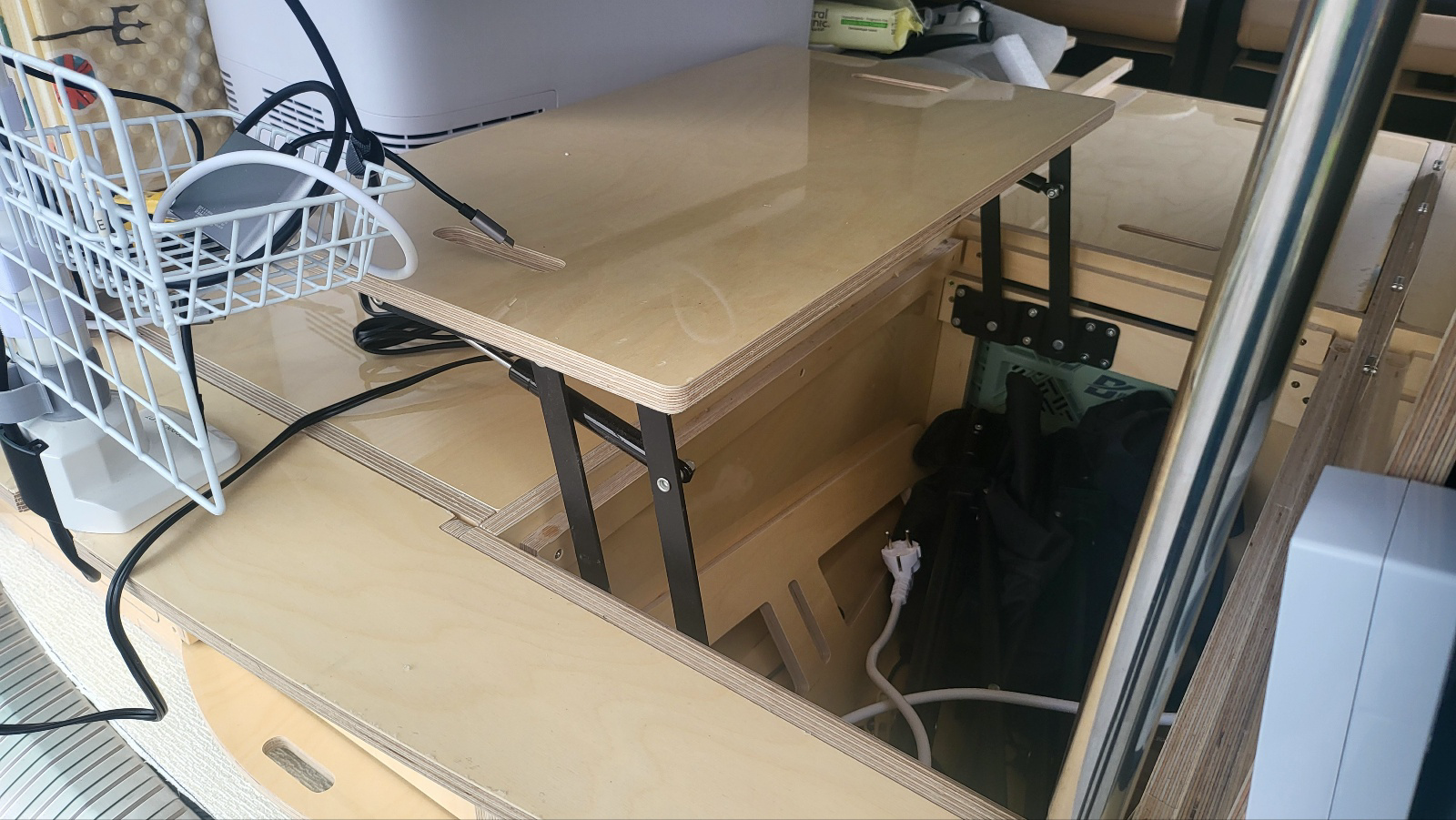

- 테이블 리프팅 한 상태

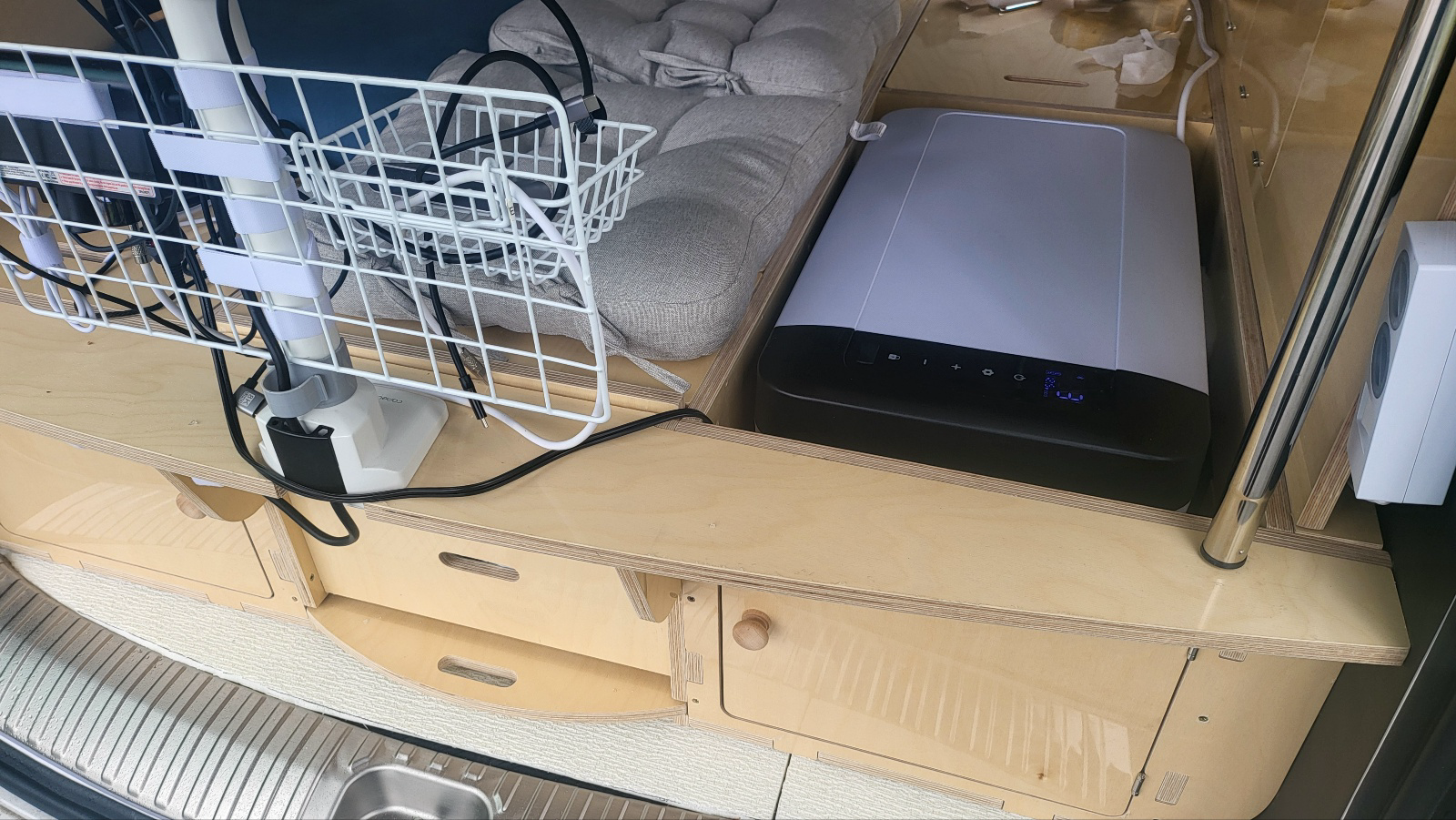

- 테이블 닫은 상태

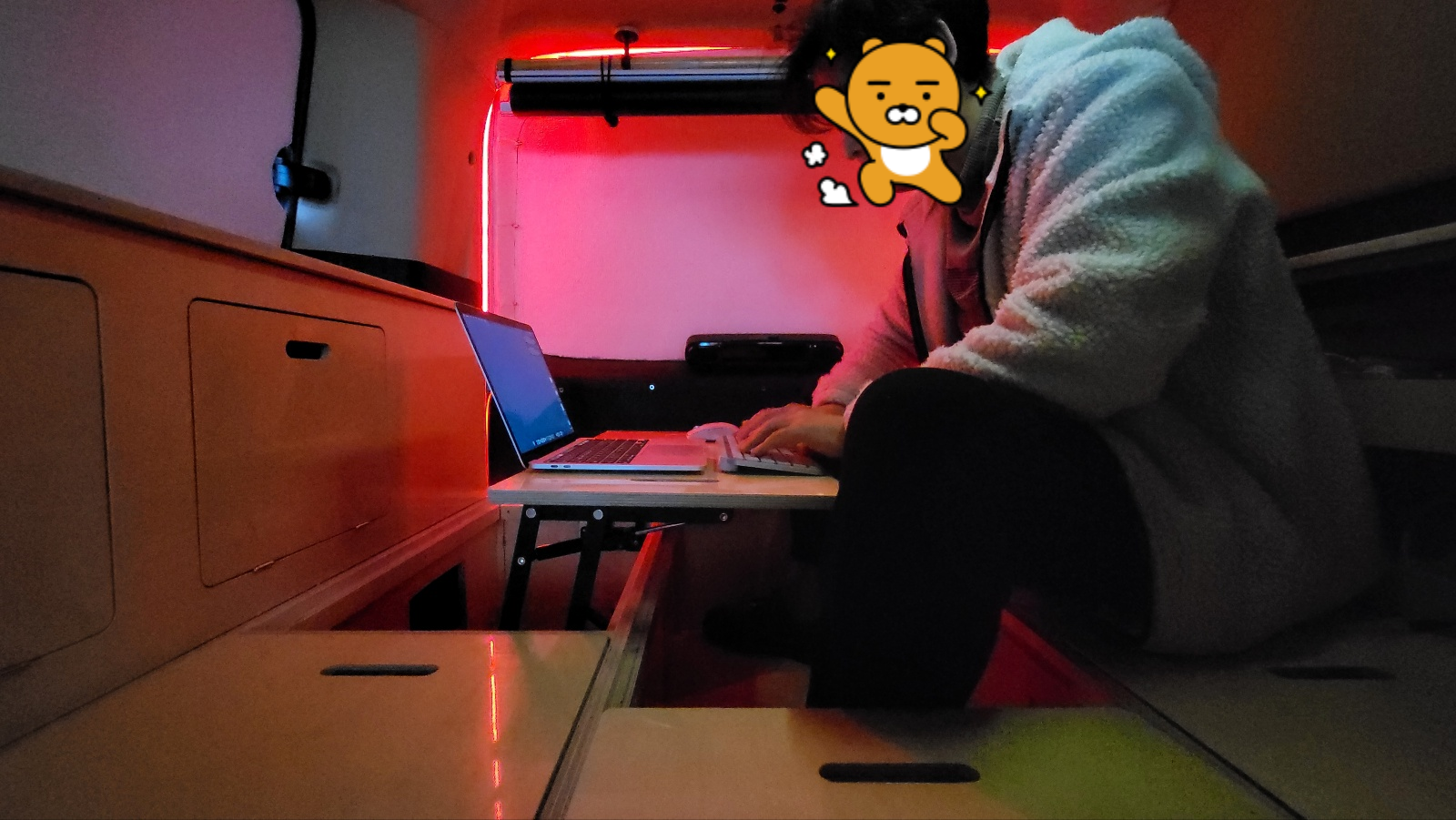

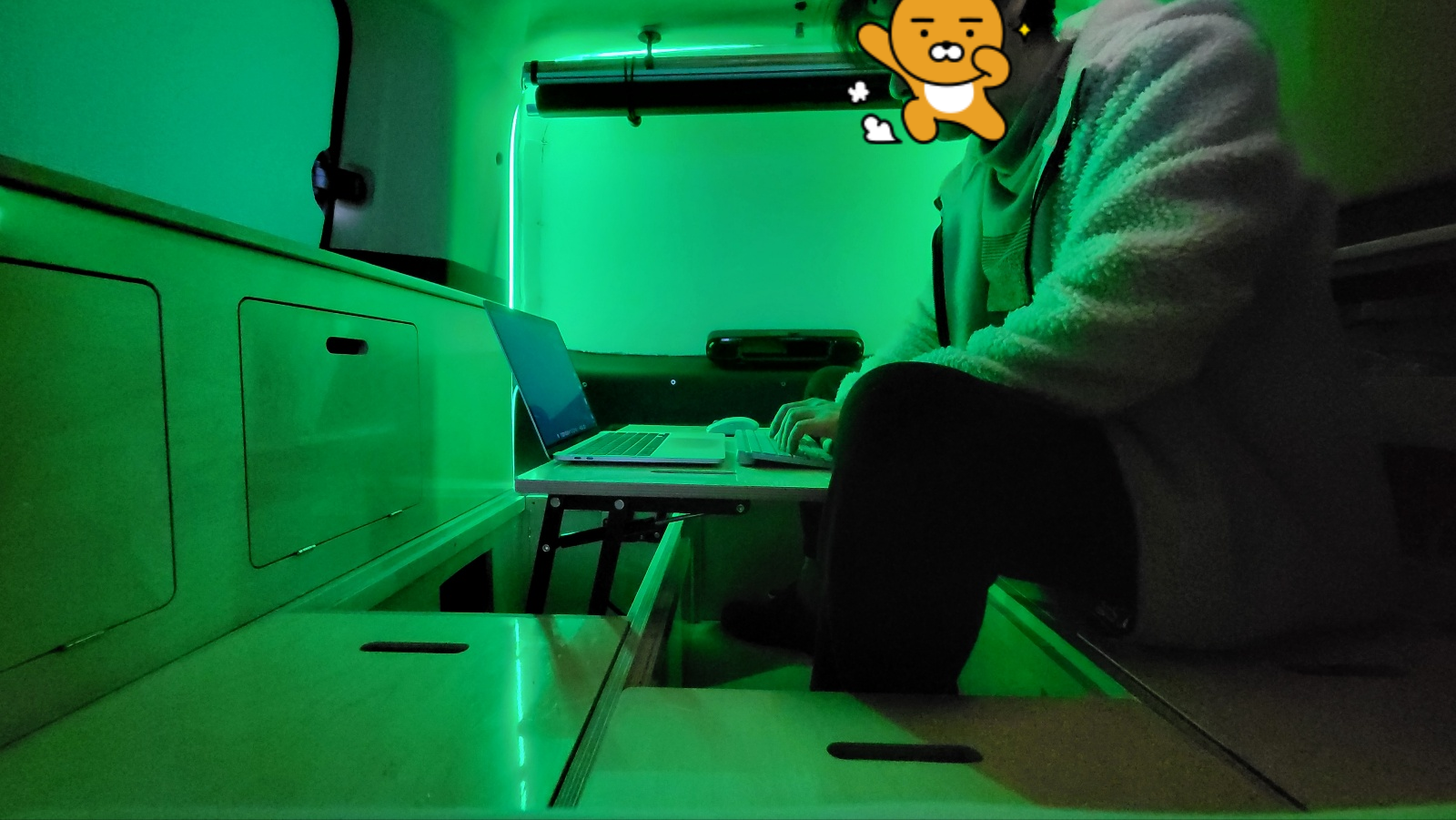

측면에서 본 모습





참고

- 상기 사진의 테일게이트 테두리 조명은 RGB 식빵등 . 작업 상세보기 : https://igotit.tistory.com/5722
