DIY . 스타리아 . 침상 키트 셀프 장착





침상 키트



- 키트 구입하여 셀프 설치

- 목재 : 두께 15mm , 자작나무 합판 , 표면 UV코팅되어 방수

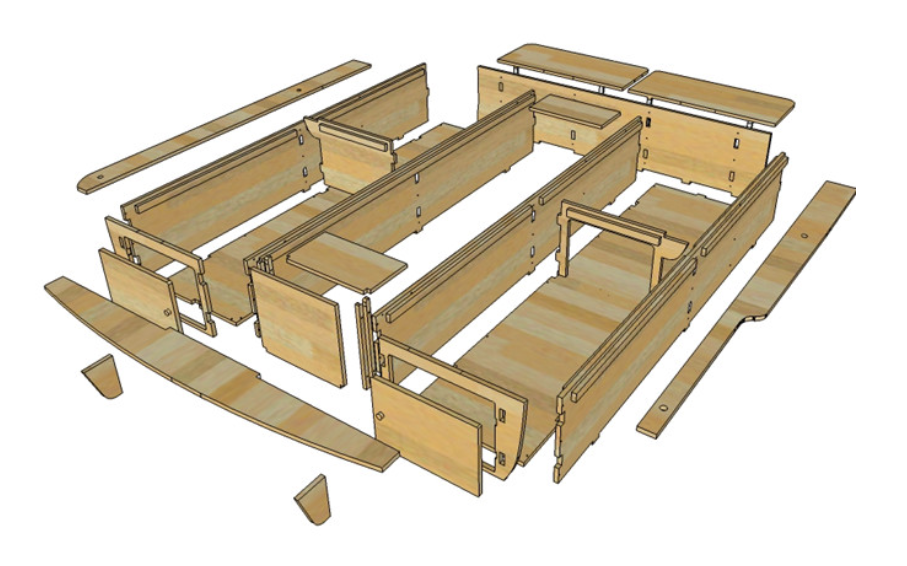

- 아래 조립도면은 스타렉스용이나 스타리아도 유사.

- 아래 조립도면은 바닥 부분이며, 이것 외에 좌, 우 측면장 도 같이 구매하고 트렁크 뒤로 슬라이딩되는 테이블 옵션도 추가.

- 스타리아, 스타렉스 차량 크기 정도에서 충분한 수납 공간 확보함과 동시에 발 뻗고 누울 수 있는 공간 마련 위해서는 이런 구조가 최적.  의자기반 평탄화 하게 되면 의자 지지 구조물 때문에 수납공간 심하게 줄어든다.













침상 키트 구입처

- 위드모빌 캠핑카. 충남 금산 .

- 직접 방문하여 키트 수령하고 자작나무 합판 폐기되는 것 있길래 조금 받아왔다.





조립방법 설명 영상

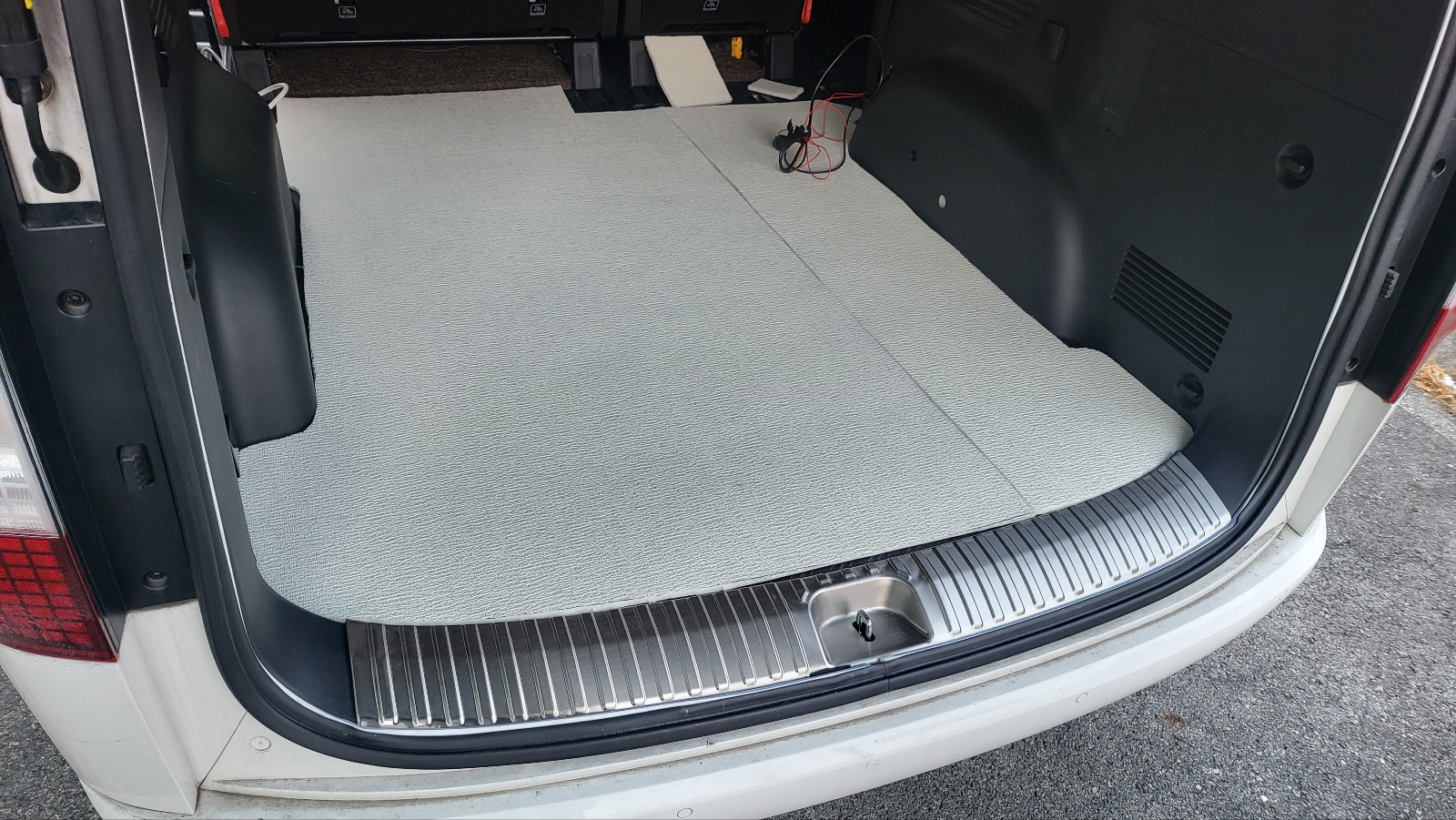

침상키트 장착전 바닥 단열 처리

- 두께 10mm 단열벽지 부착





단열재 경계 부분





침상키트 올렸을때





침상키트에 파워 뱅크 장착

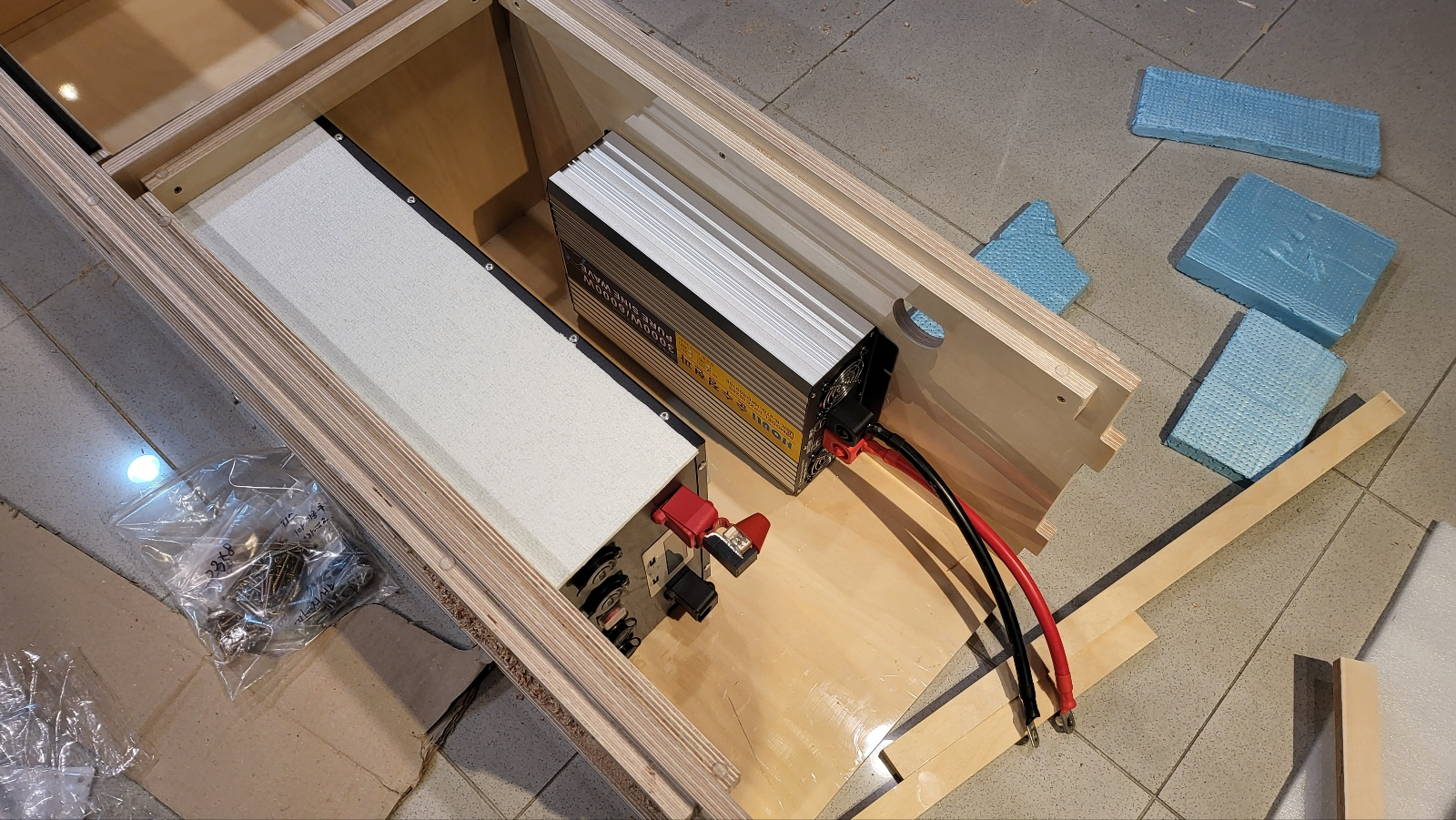

- 미리 구입해뒀던 인산철 배터리(250Ah )와 인버터(3kW) 배치.

 - - 사용된 배터리 , 인버터 상세정보 보기 : https://igotit.tistory.com/5645

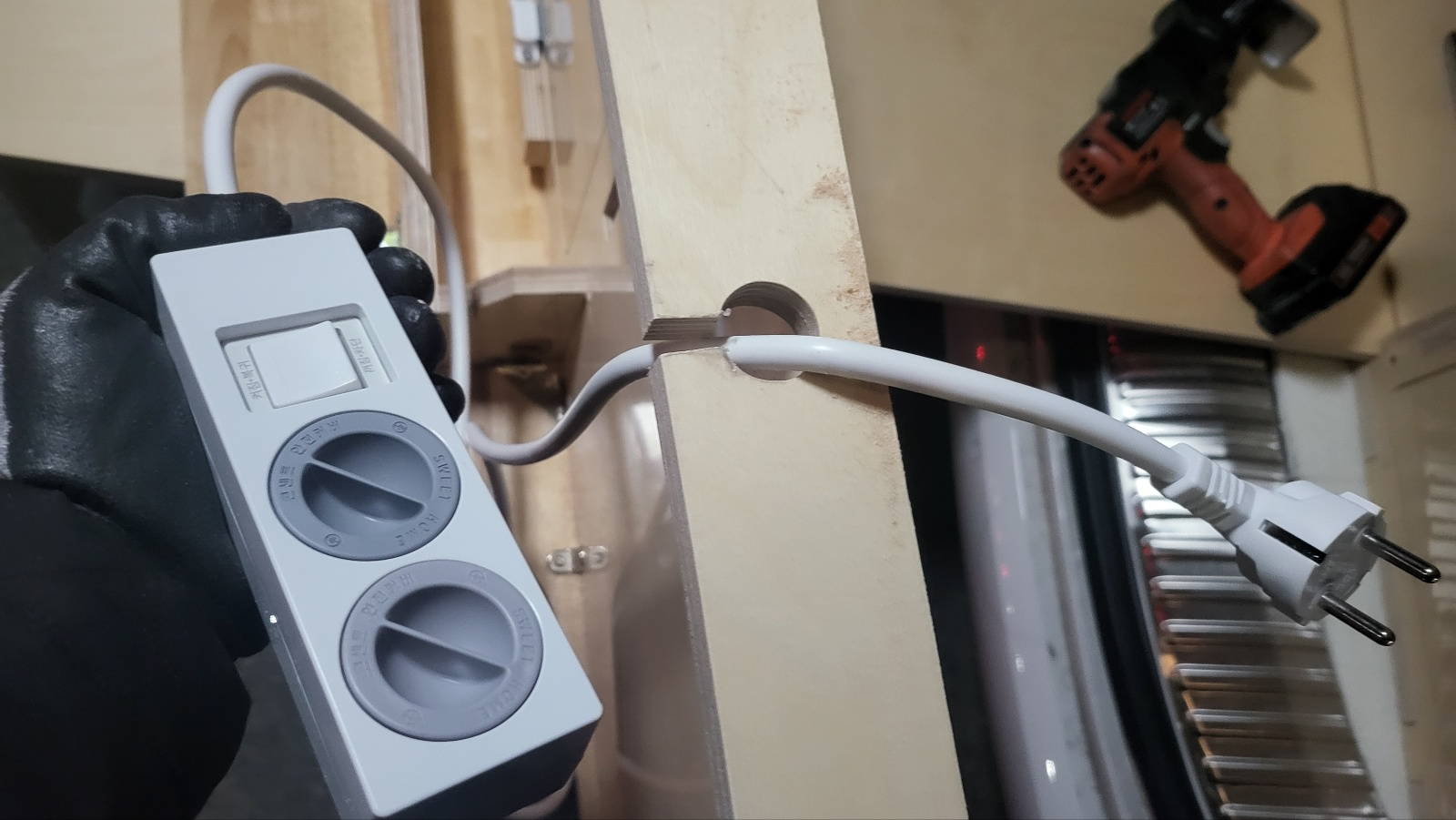

- 측면에 전선 유입시킬 지름 5cm  구멍  홀쏘 이용 직접 가공





배터리, 인버터 고정위한 목재 가공하여 장착

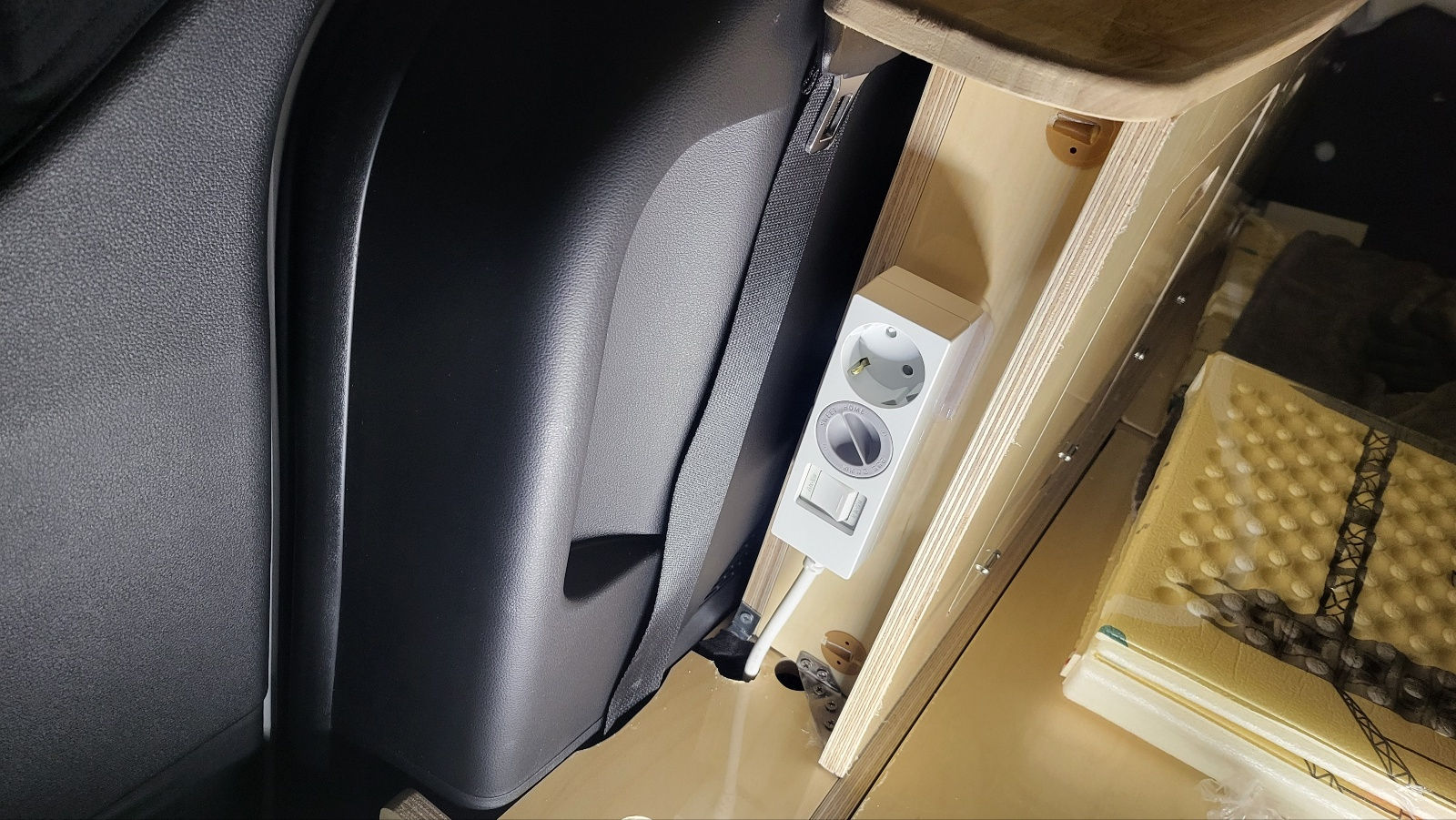

파워 뱅크 부분 완료

- 측면 트림 내부에 작업해둔 태양광 패널 충전기 와 연결.



참고

- 태양광 패널 장착 상세보기 : https://igotit.tistory.com/5628

DIY . 스타리아 . 태양광 패널 달기



- 측면 트림 내부에 태양광 충전 MPPT 장착 상세보기 : https://igotit.tistory.com/5747

DIY . 스타리아 . MPPT 1 개로 태양광, 주행 동시 충전

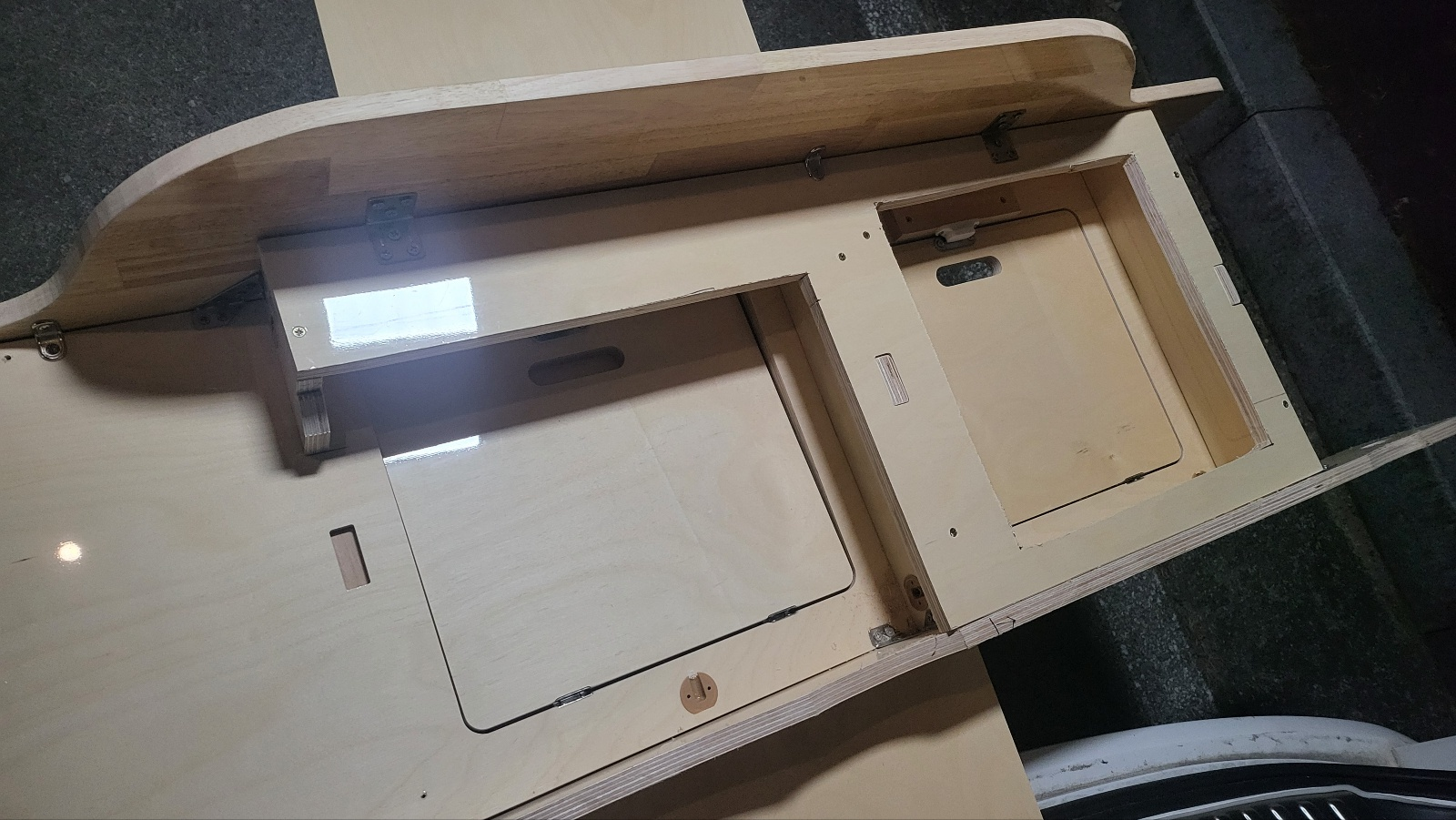

침상키트 배치

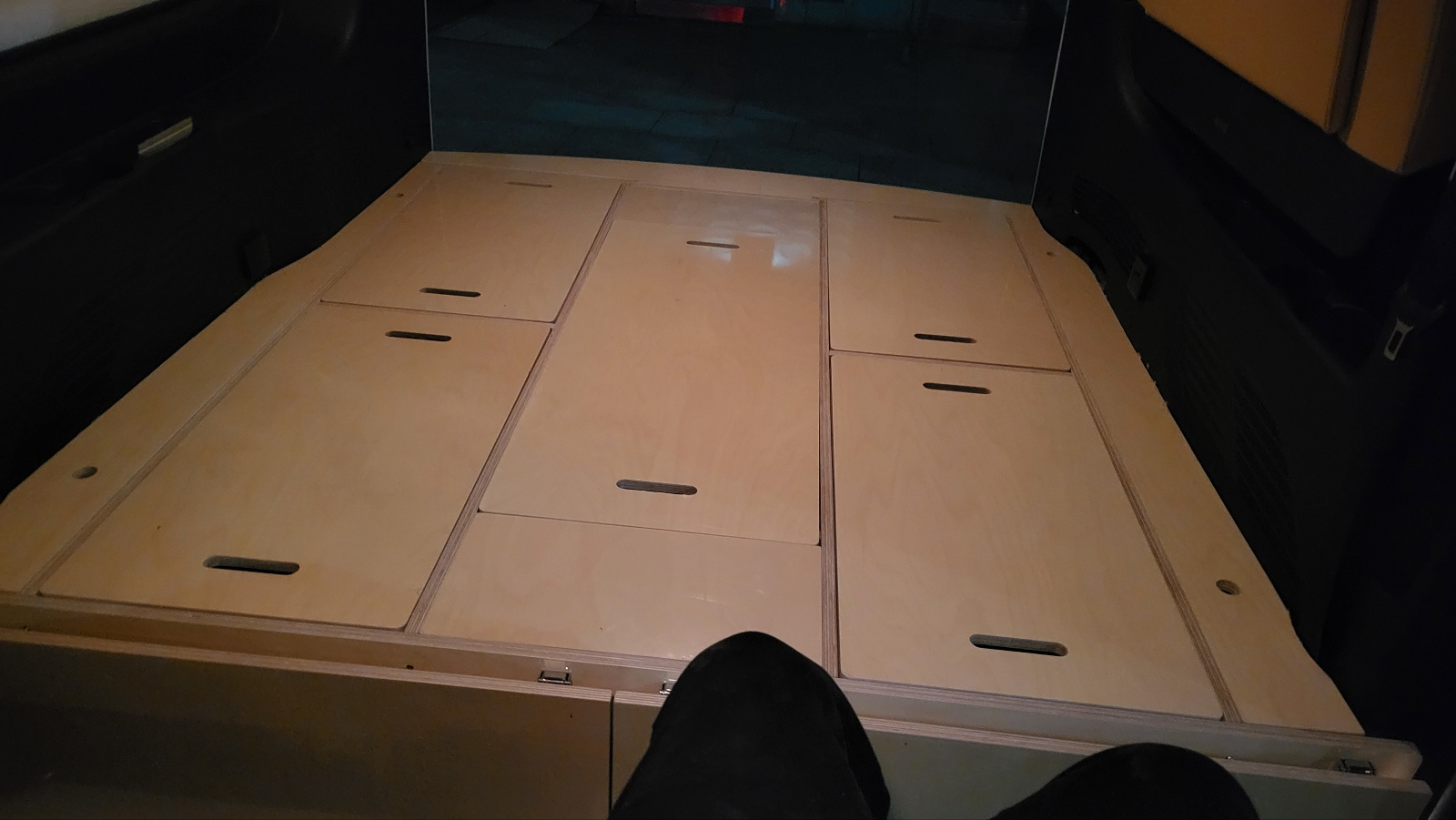

침상키트 두껑 다 덮은 모습







후면 확장 테이블

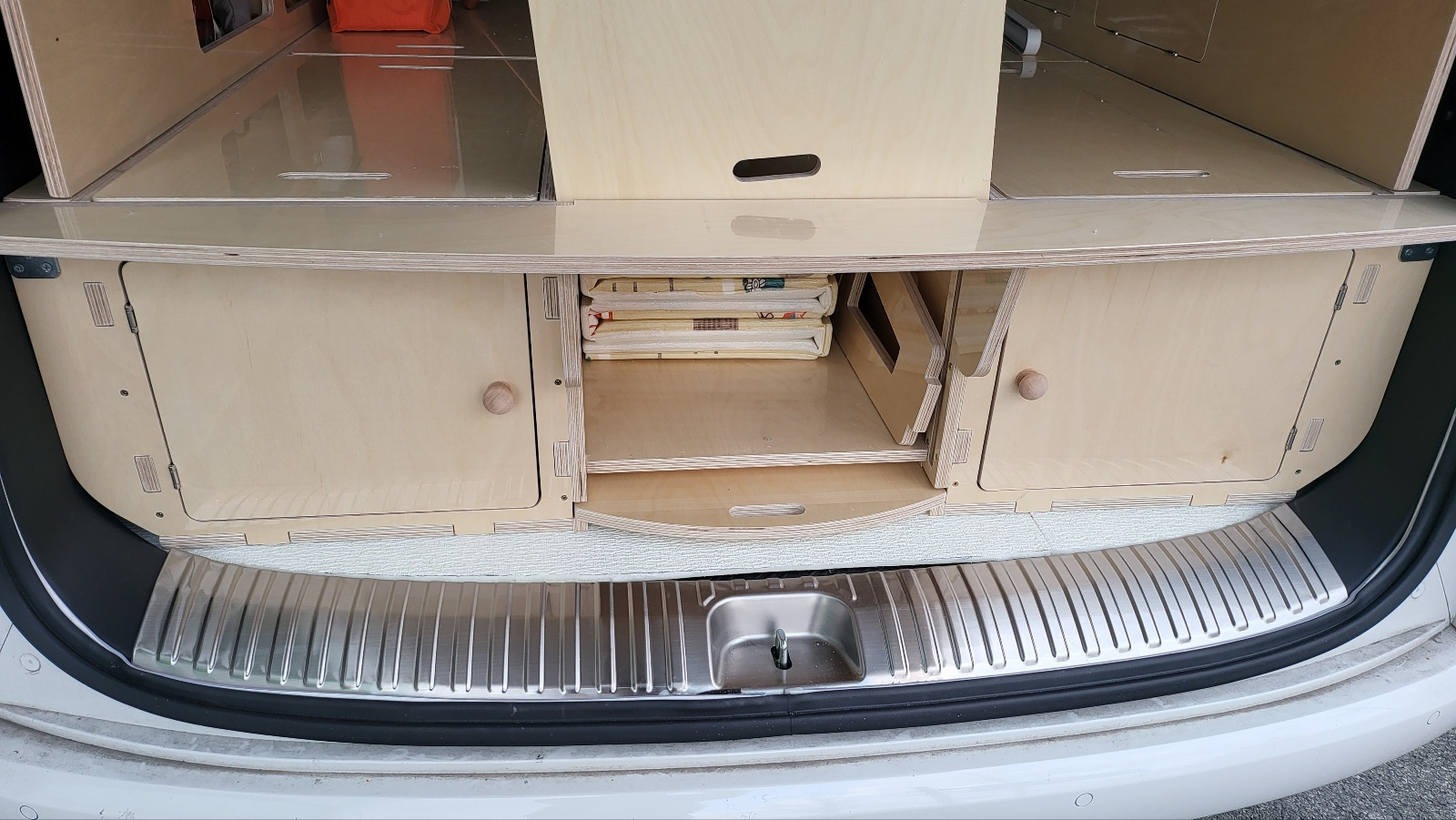

하단에 손잡이 구멍 있는  판이 슬라이딩 방식 테이블





칸막이 부분 은 위로 슬라이딩 시킬 수 있고, 내부로 접근 가능

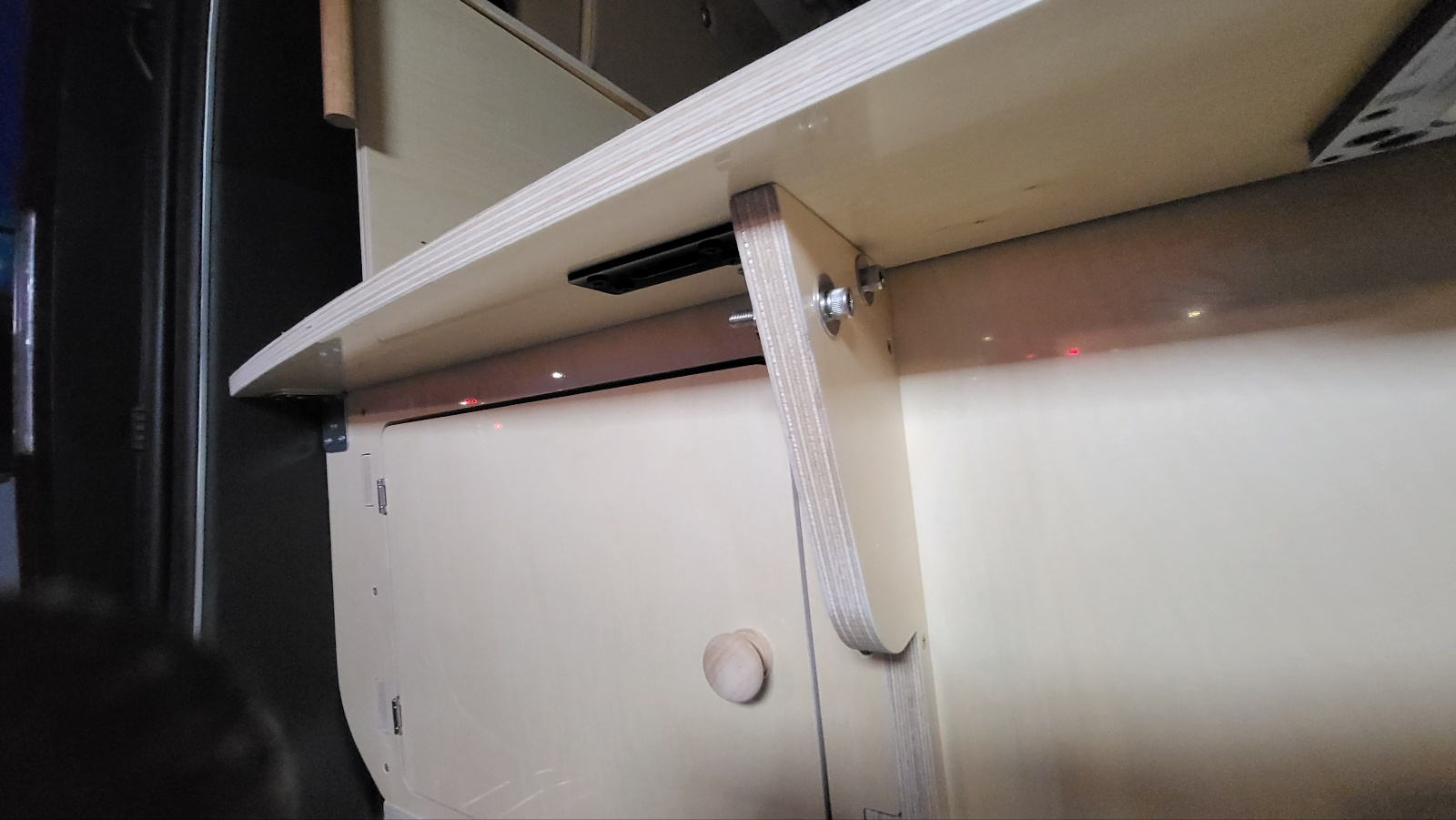

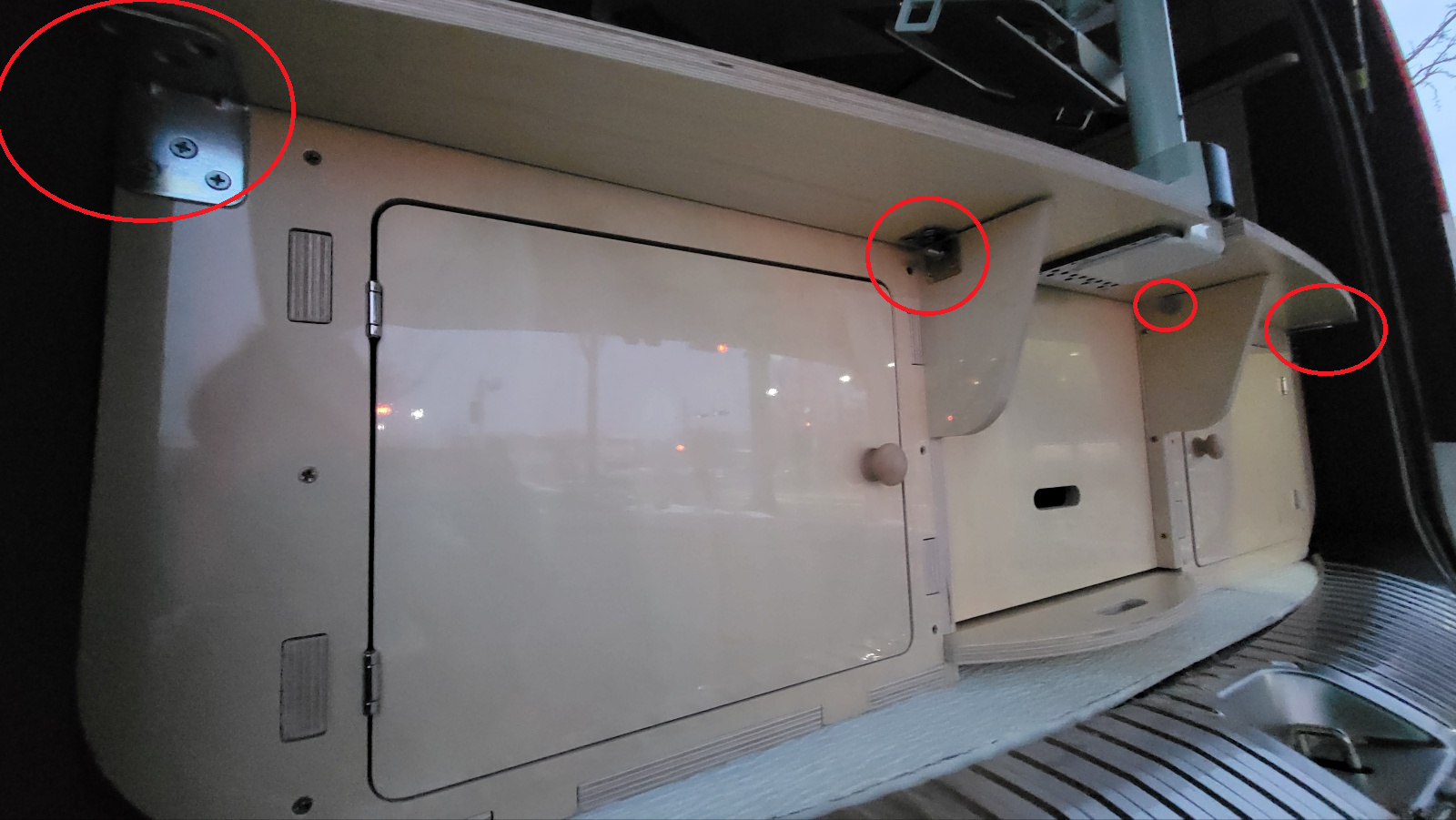

- 내부 오른쪽 측면에  확장 테이블 받침대

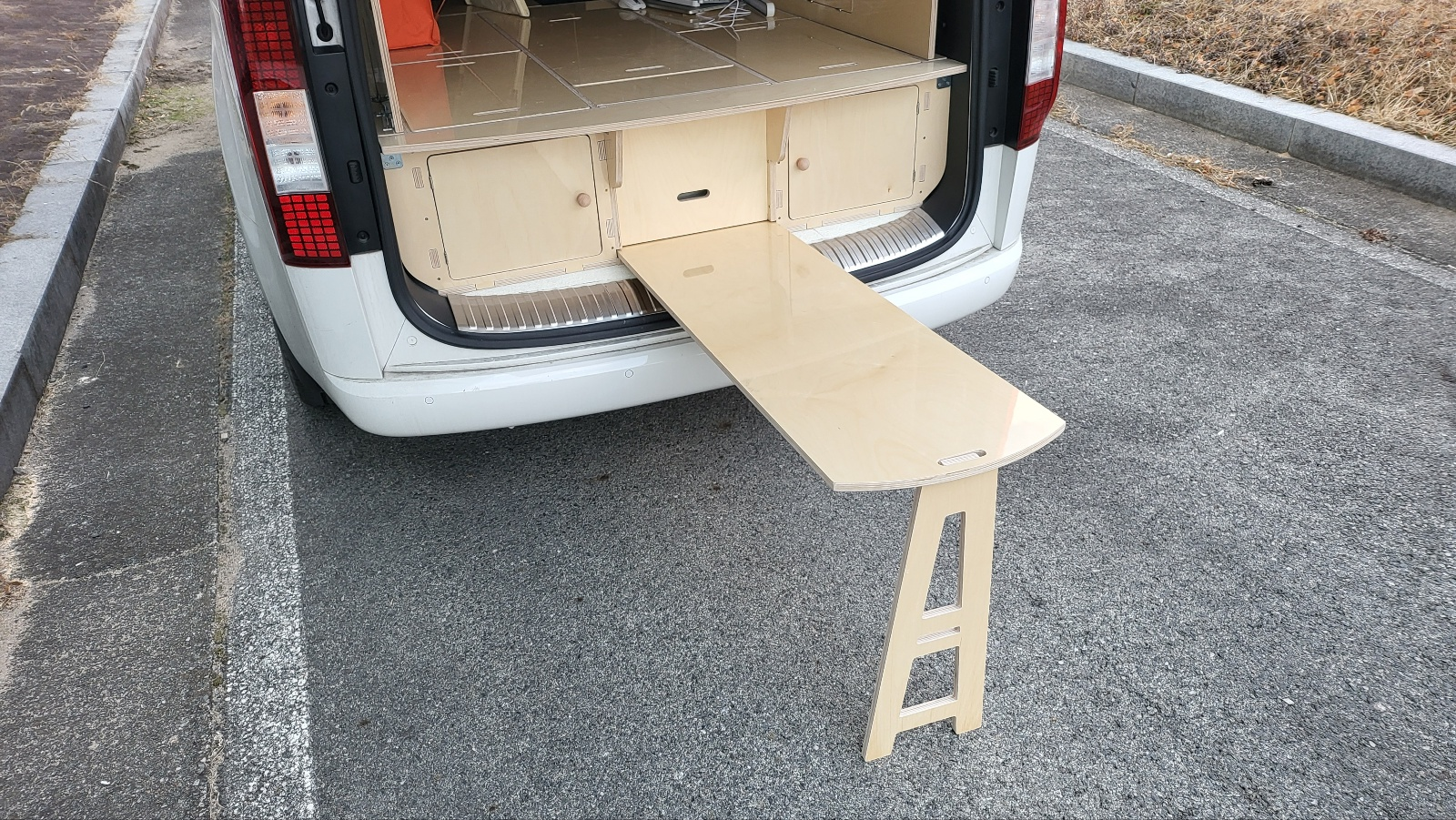

확장 테이블 전부 뺀 모습 .

돌출길이 약 1.1m

내하중 : 50kg 정도는 무난. 체중 70kg 인 사람 앉은 경우 약간 휨.  테이블 용도로는 충분한 강도.





테일게이트와 비교.

- 테이블 끝자리에 의자 배치해도 테일 게이트 내부에 모두 들어온다.  후방텐트 설치시 적당한 여유 공간 확보됨.

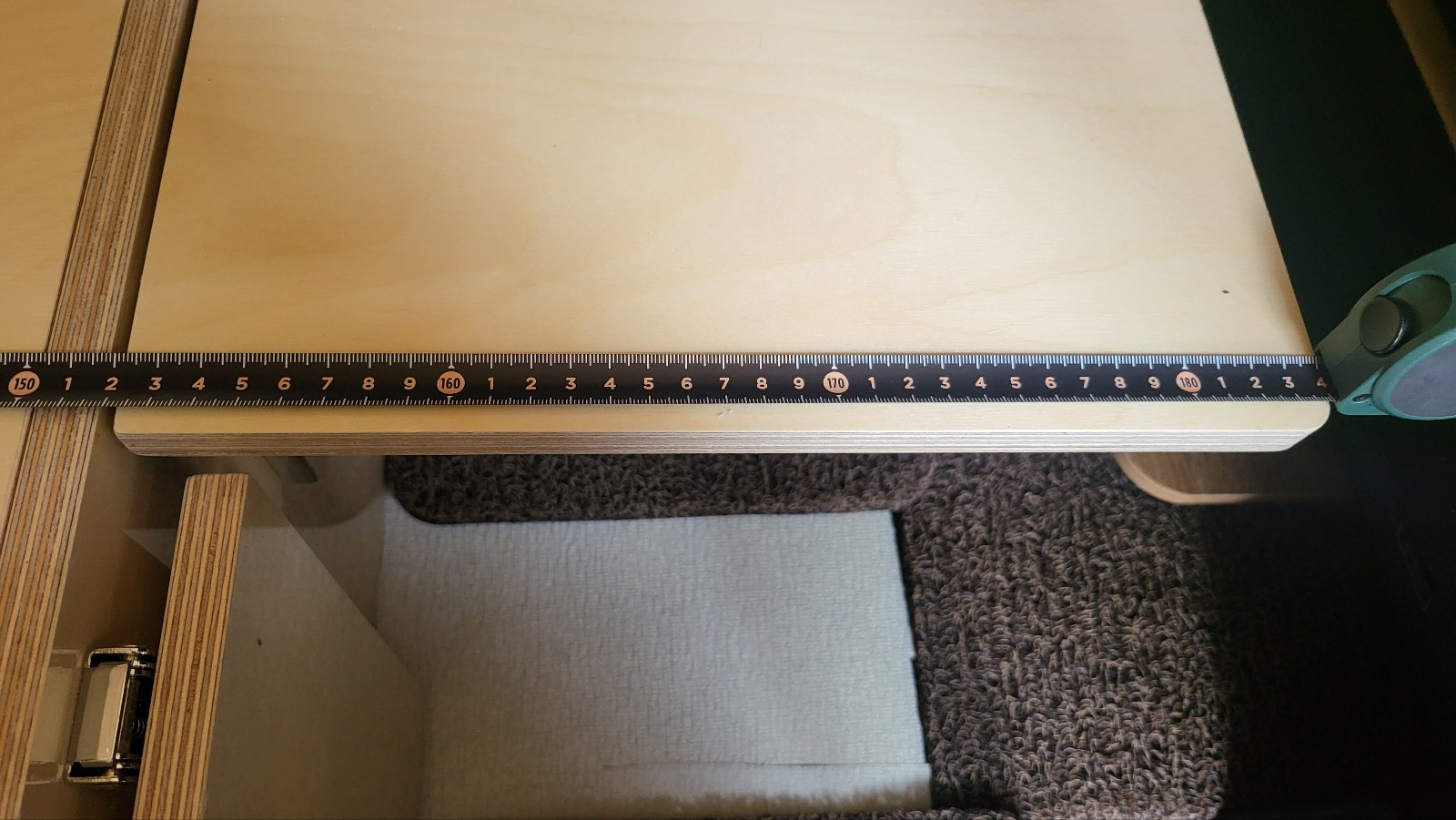

치수 실측

침상 폭

좌우  측면장 경계 :   1215mm

 - 측면장 좌우 모두 배치해도 침상 폭 줄어듦 심하지 않다.

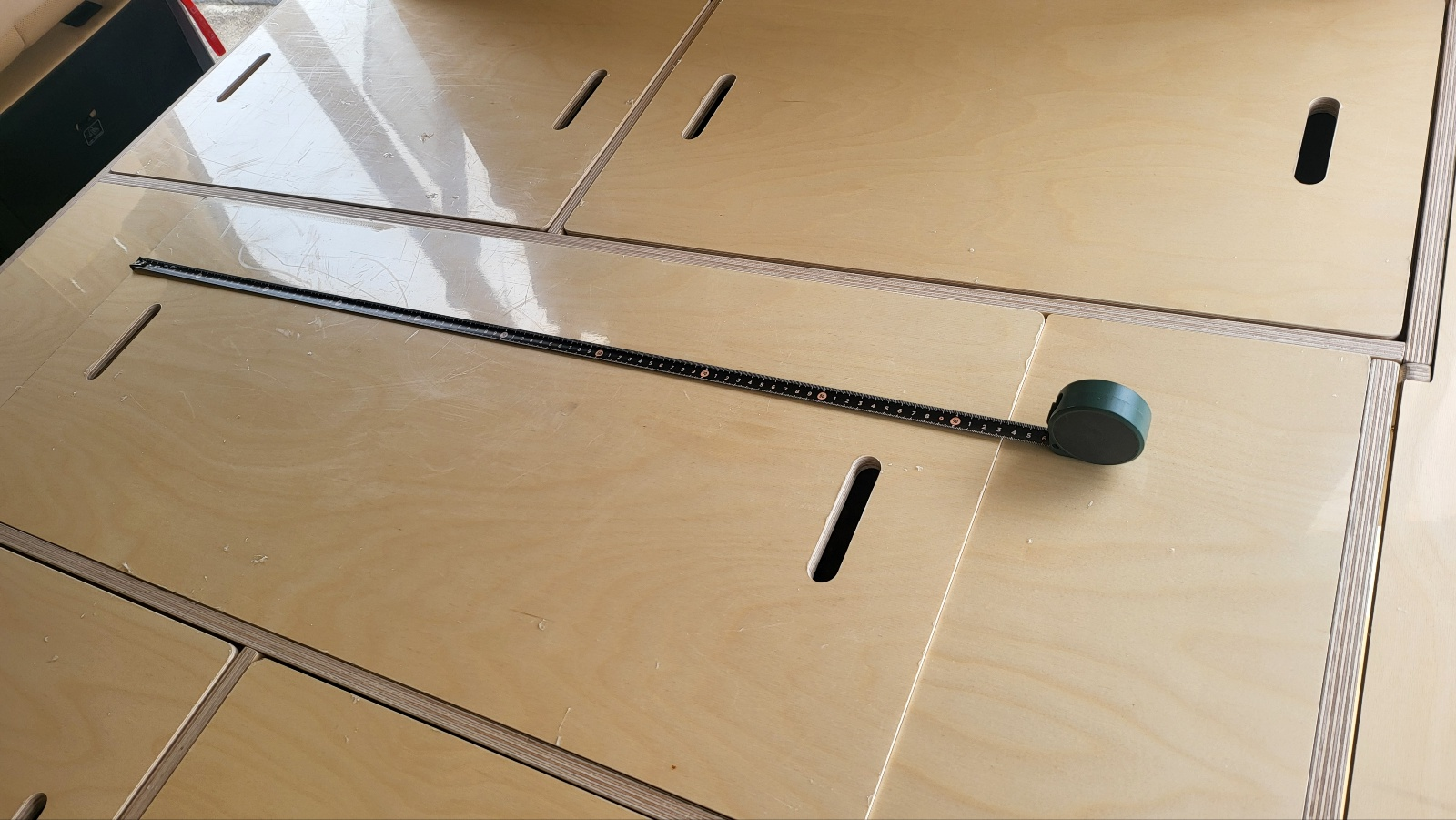

침상 길이

측정 지점



확장시 : 184 cm , 접었을때 152 cm

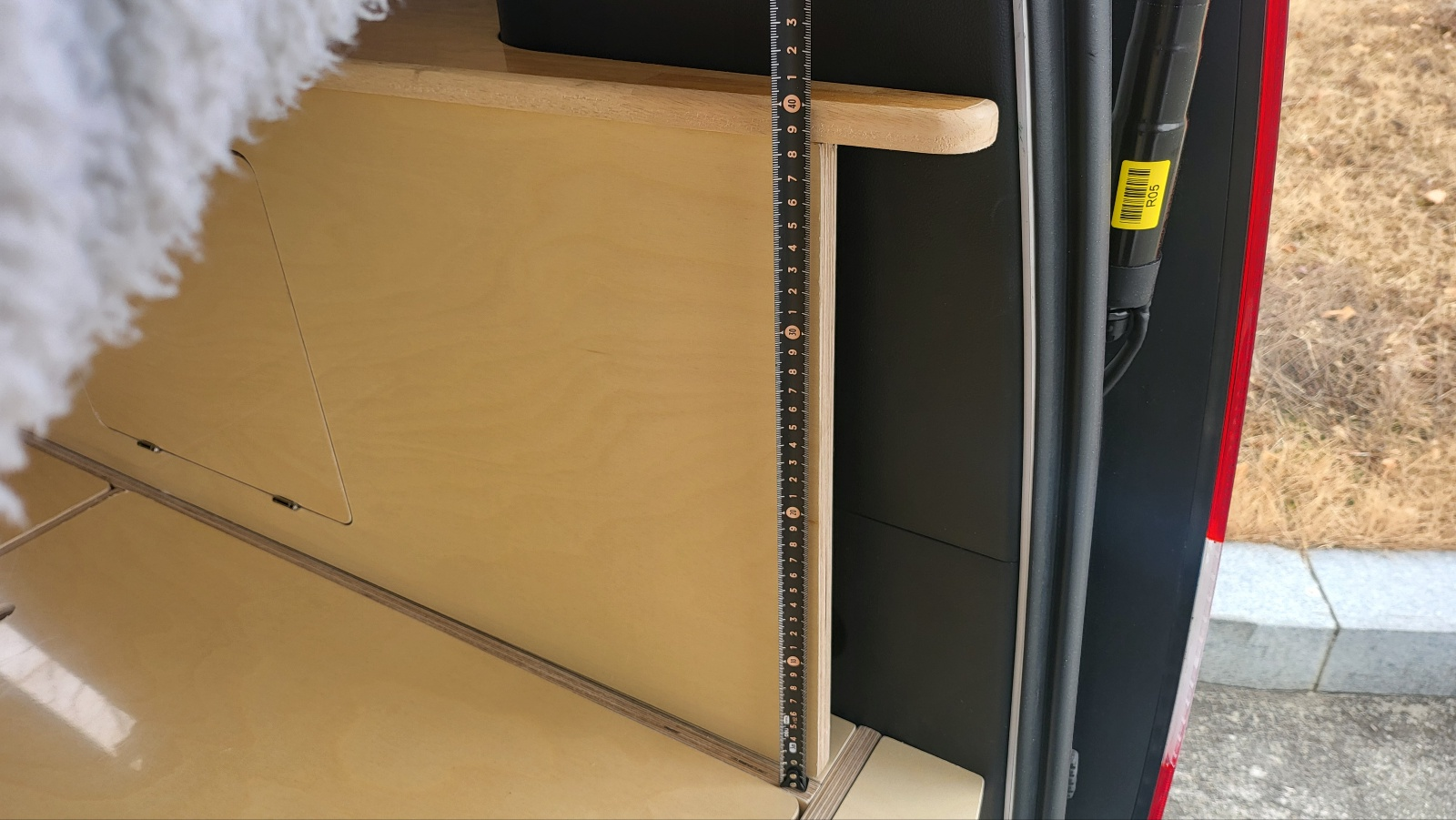

측면장 높이

40cm





침상 면에서 천장 트림 경계까지  84 cm

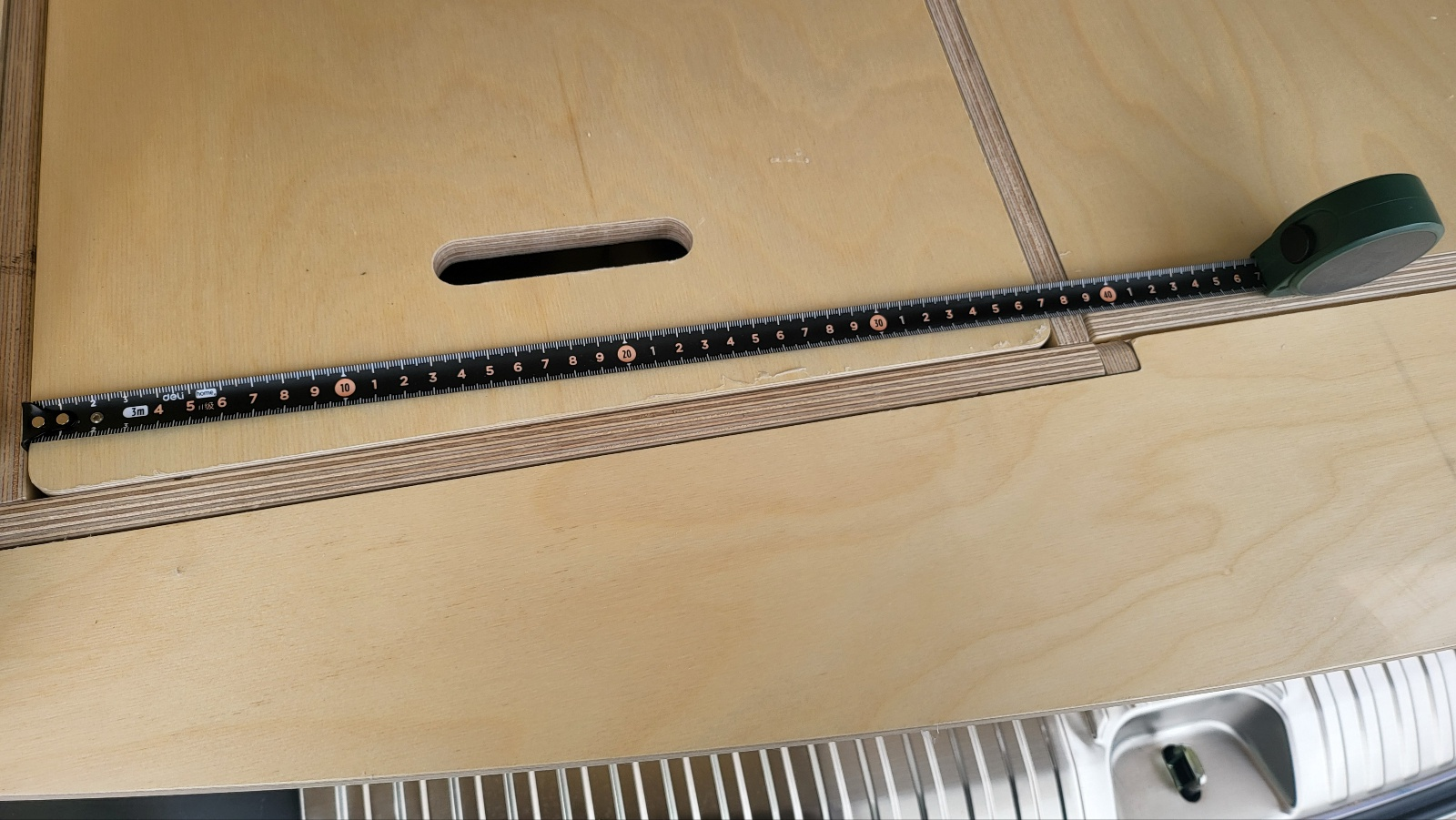

침상 덮개 폭

37cm . 5개 모두 동일





침상 덮개

좌우 4개 모두 동일  66.5 cm .





중간 덮개 길이 93.5cm

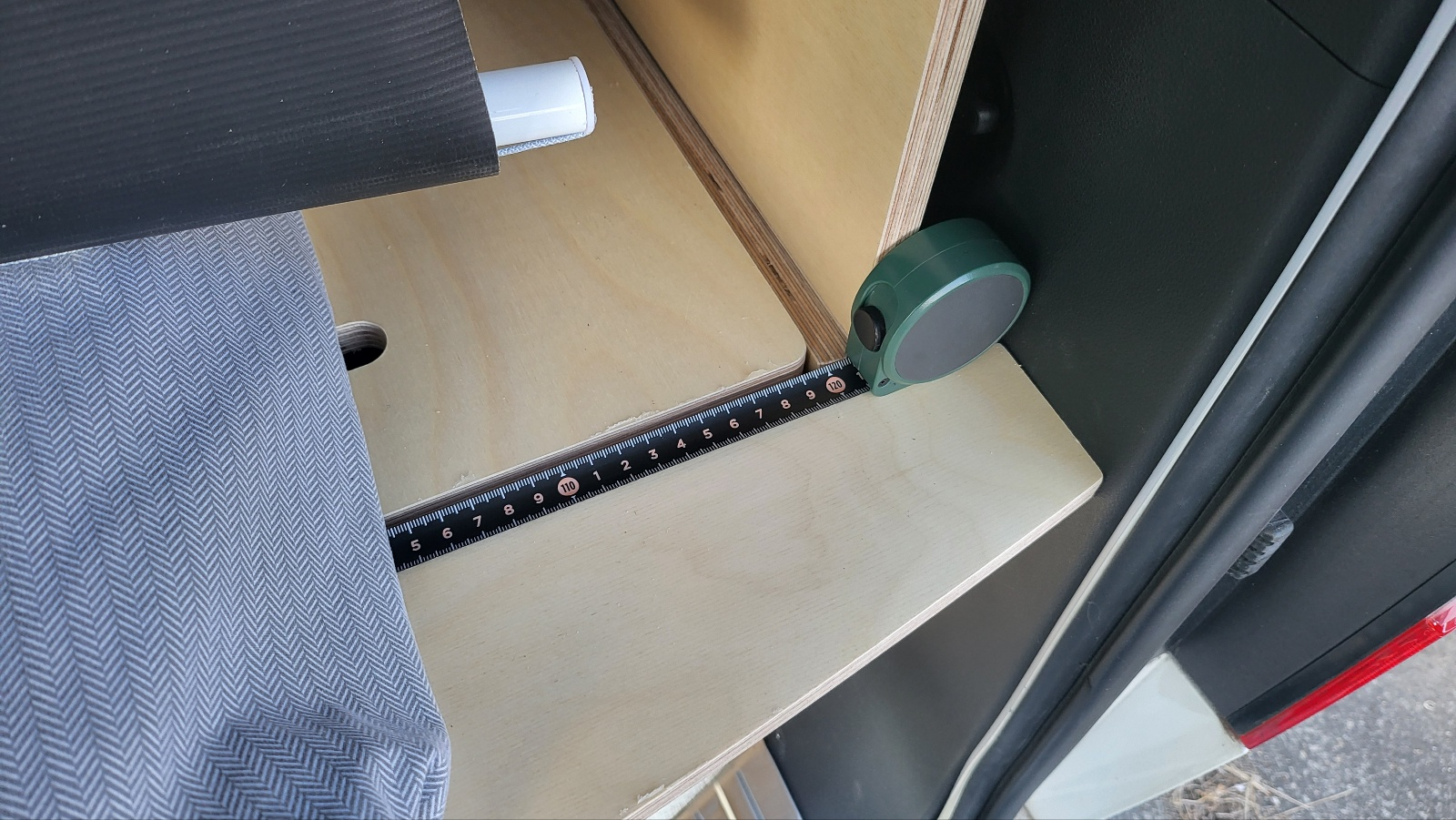

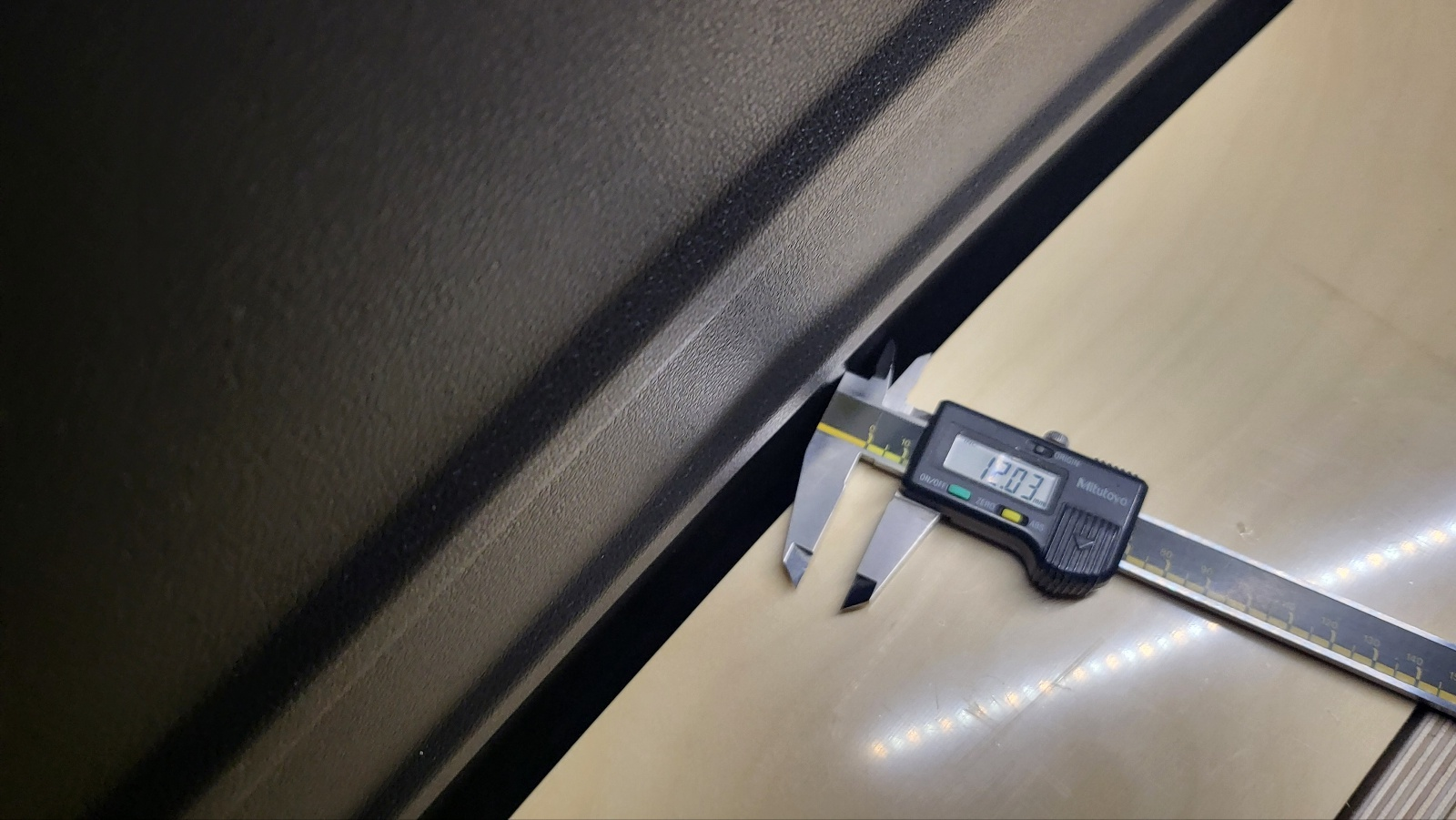

뒷문 닫았을때 침상 끝 지점사이와의 간격



12mm







상위 정리





스타리아 . DIY 모음







연관

- 침상  덮개를 리프팅 테이블로 만들기

DIY . 스타리아 . 리프팅 테이블







침상 트렁크 끝단에 TV/모니터 거치대 달기

DIY . 스타리아 . TV/모니터 거치대 장착







---
