DIY . 스타리아 . RGB 면발광 식빵등



스타리아 트렁크 뒷면 경계 전체 식빵등

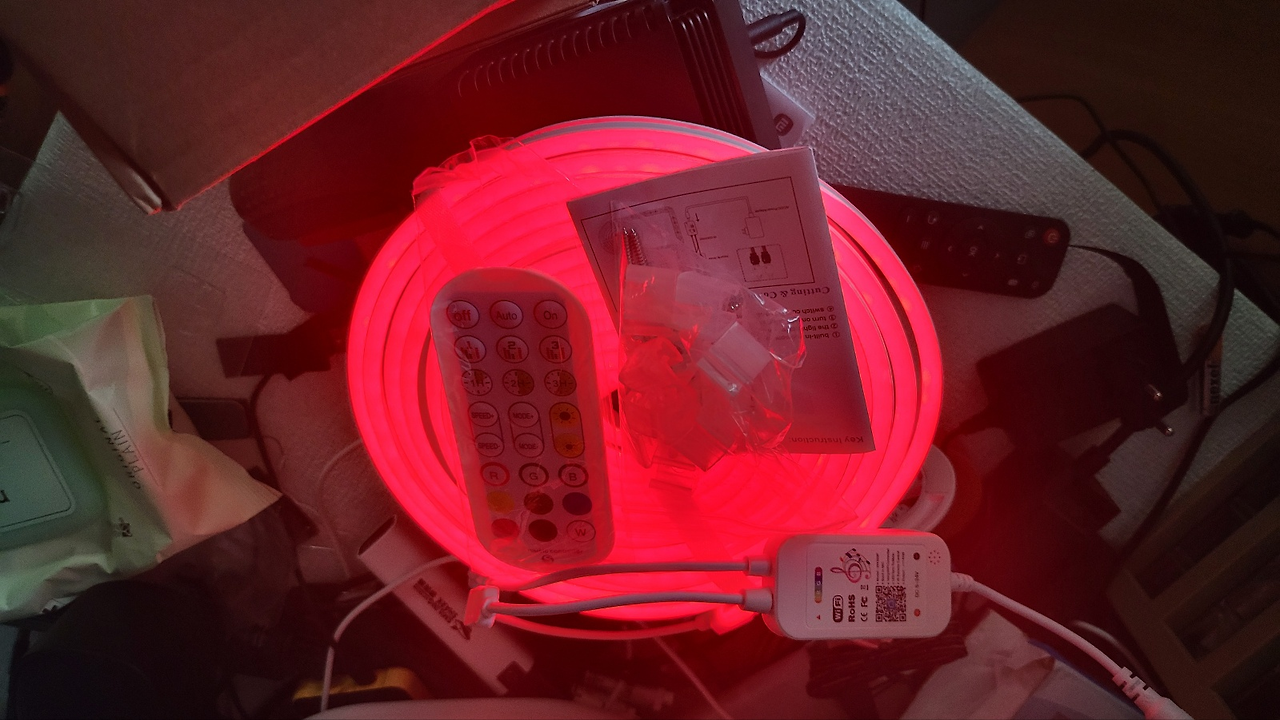

RGB 식빵등 선정

- 쿠팡에서 판매되는 식빵등은 여러 색 표현 못하는 단색 조명만 판매되고 있다.  임의 색상 가능한 RGB 조명관련 제품을   알리에서  검색해 보면 여러 제품들이 있고(조사한 제품들 보기 ),게중에 아래 제품 이용하기로 함.





구입처

5V USB RGB LED Neon Light ,Flexible Waterproof Neon Strip Work With Tuya/Smart Life Or Bluetooth APP For Home Neon Sign Decor -











조명 전선 길이 늘림.



- 스타리아에 조명이 빈틈없이 장착될려면, 조명  매립 시작점을 아래 사진 위치에서 오른쪽으로 둘러야 하는데 제품에서의 전선 길이가 짧아서 전선 길이 늘려야 함.

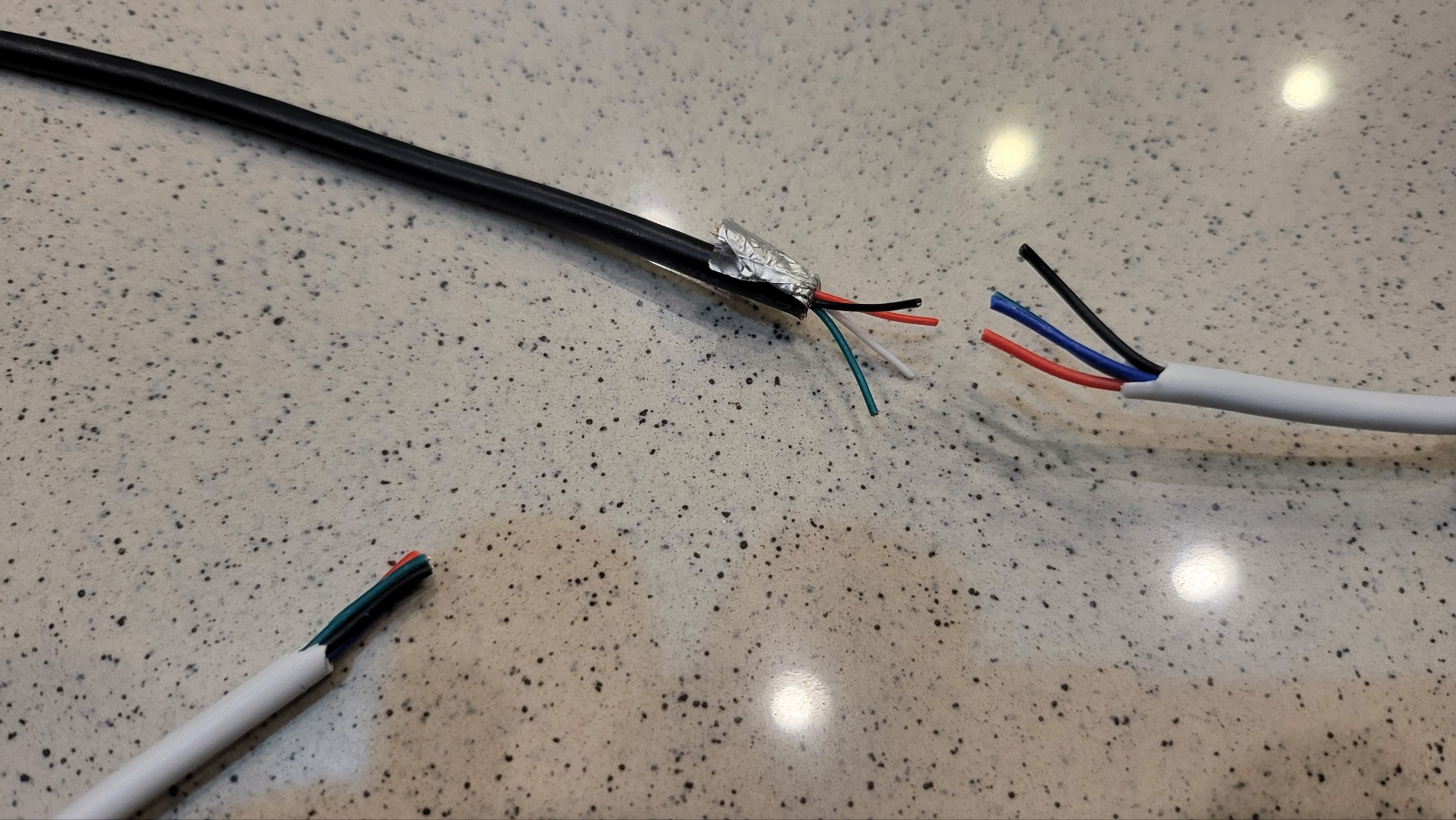

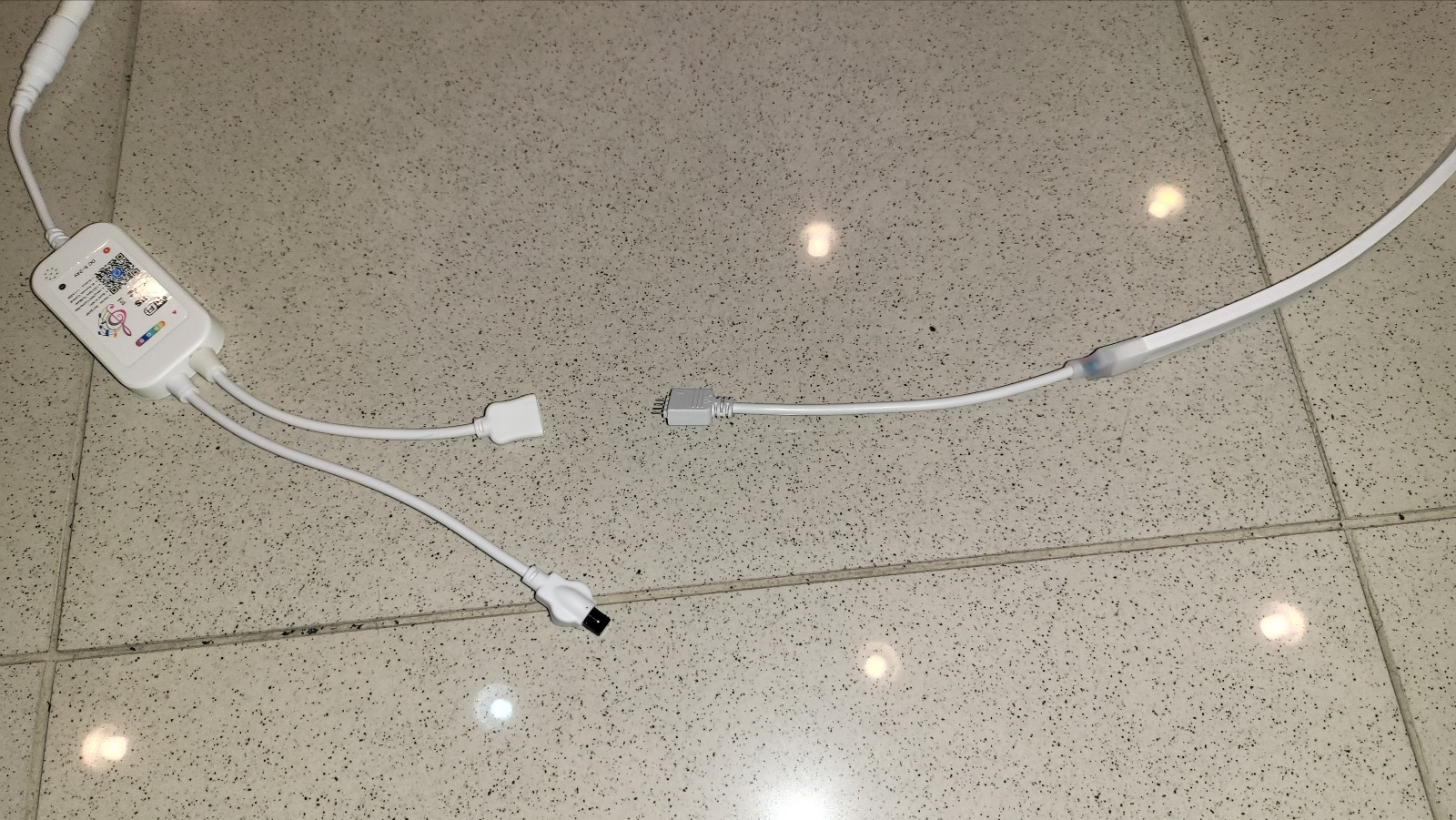

원래 제품의 조명측의 전선(4선 들이)을 잘라서 이 부분을 늘린다.

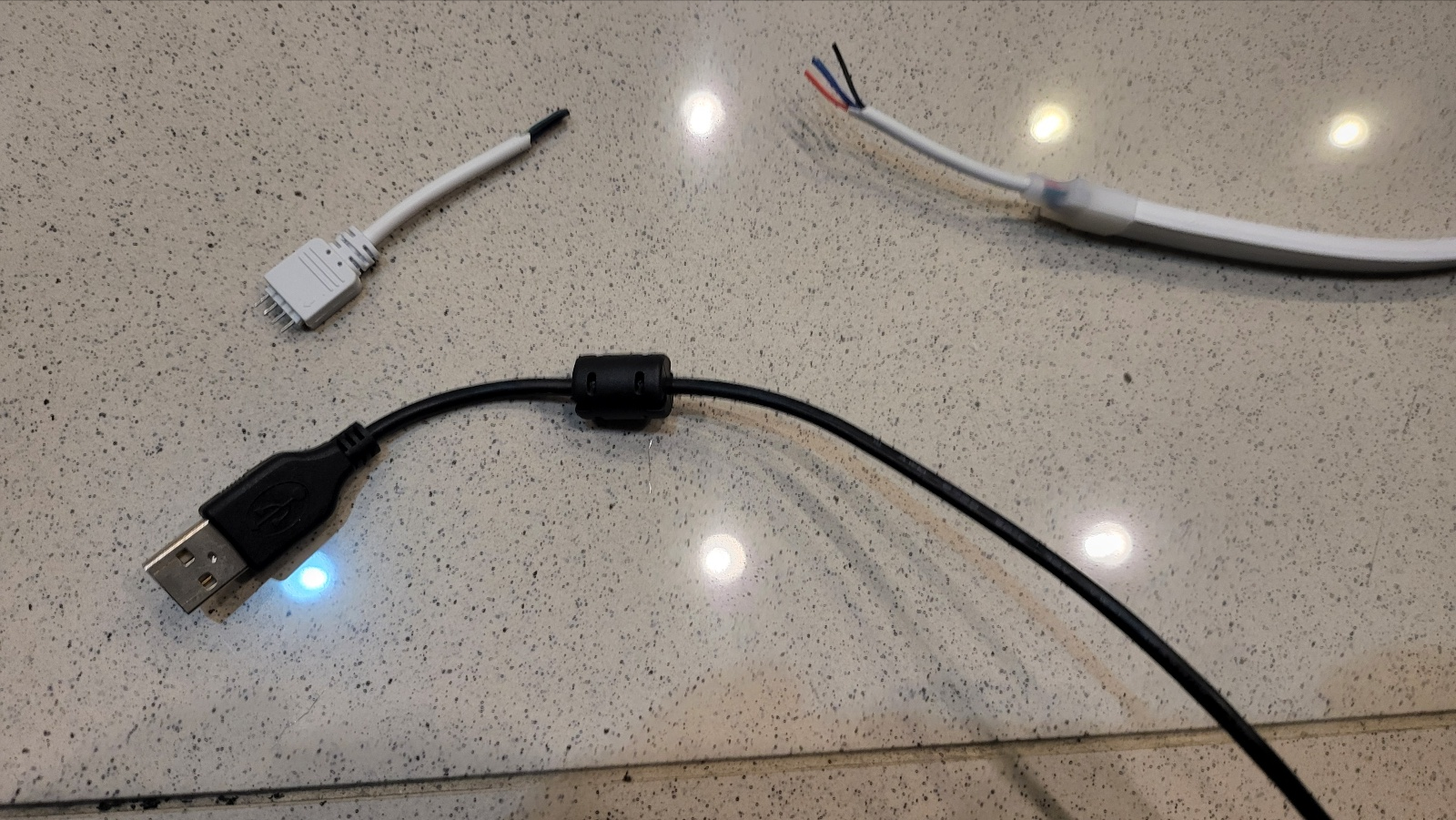

4개의 전선이 들어있는 USB 케이블 이용함.

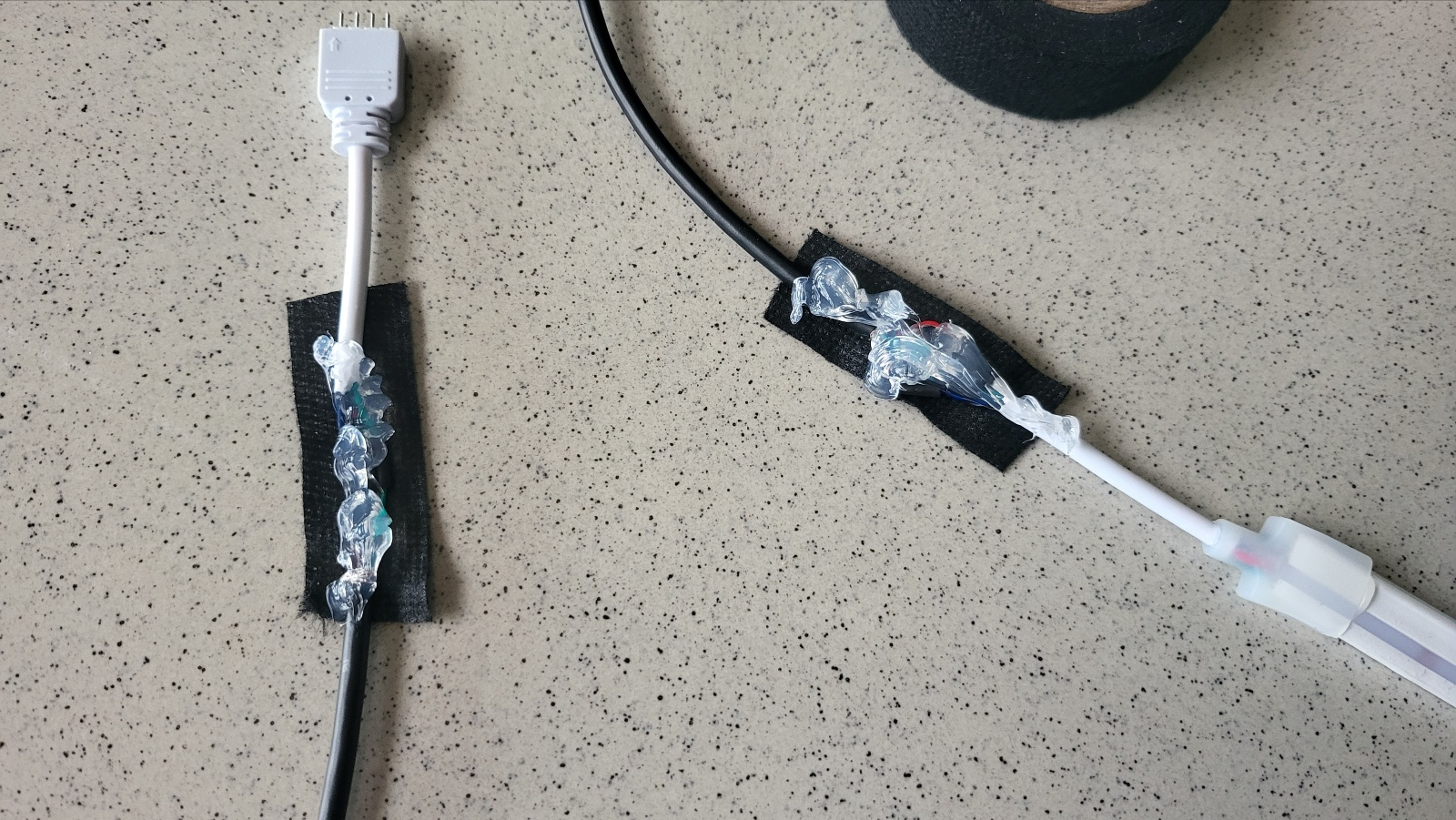

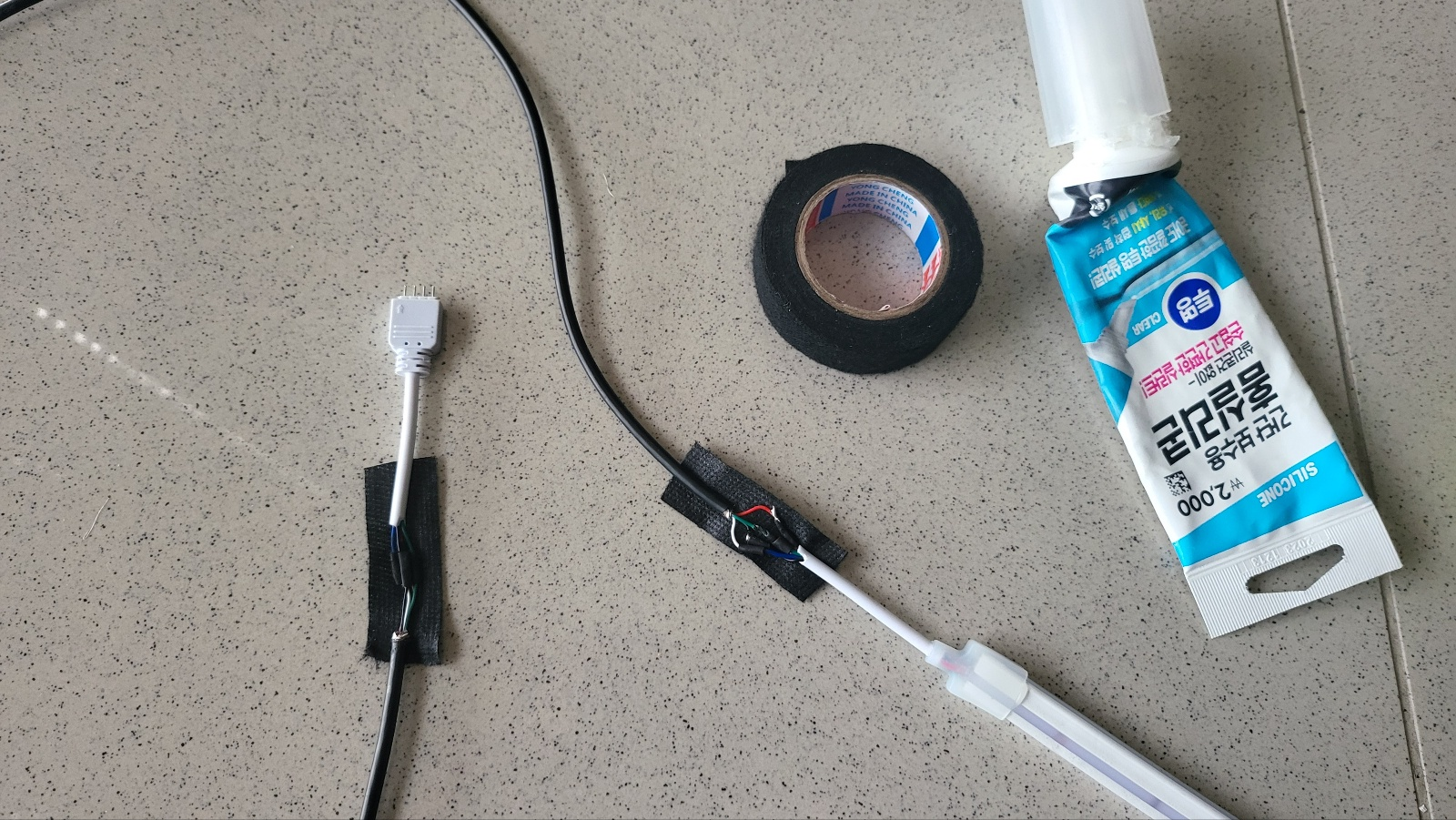

땜하고 나서 전선 강도 향상 위하여 절연테이프 감게 되면 많이 두터워지므로 차량 스트립에 끼우기 불가.  납닥하게 하기위하여 부직포 테이프를 아래에 부착하고, 실리콘 바름

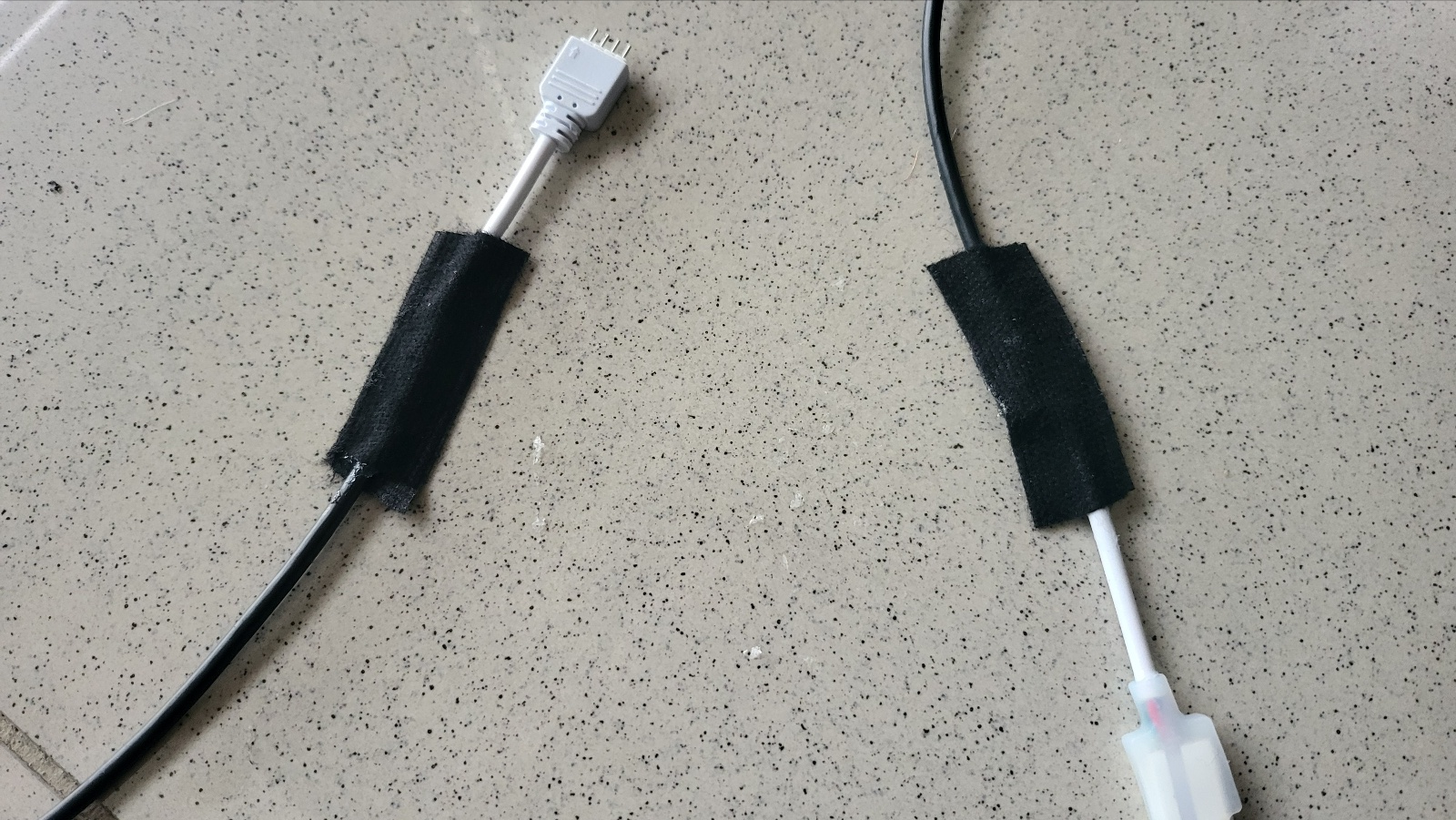

실리콘 바르고 나서 그 위에 부직포 테이프 얹어서 손으로 살짝 압착하고 24시간 유지.

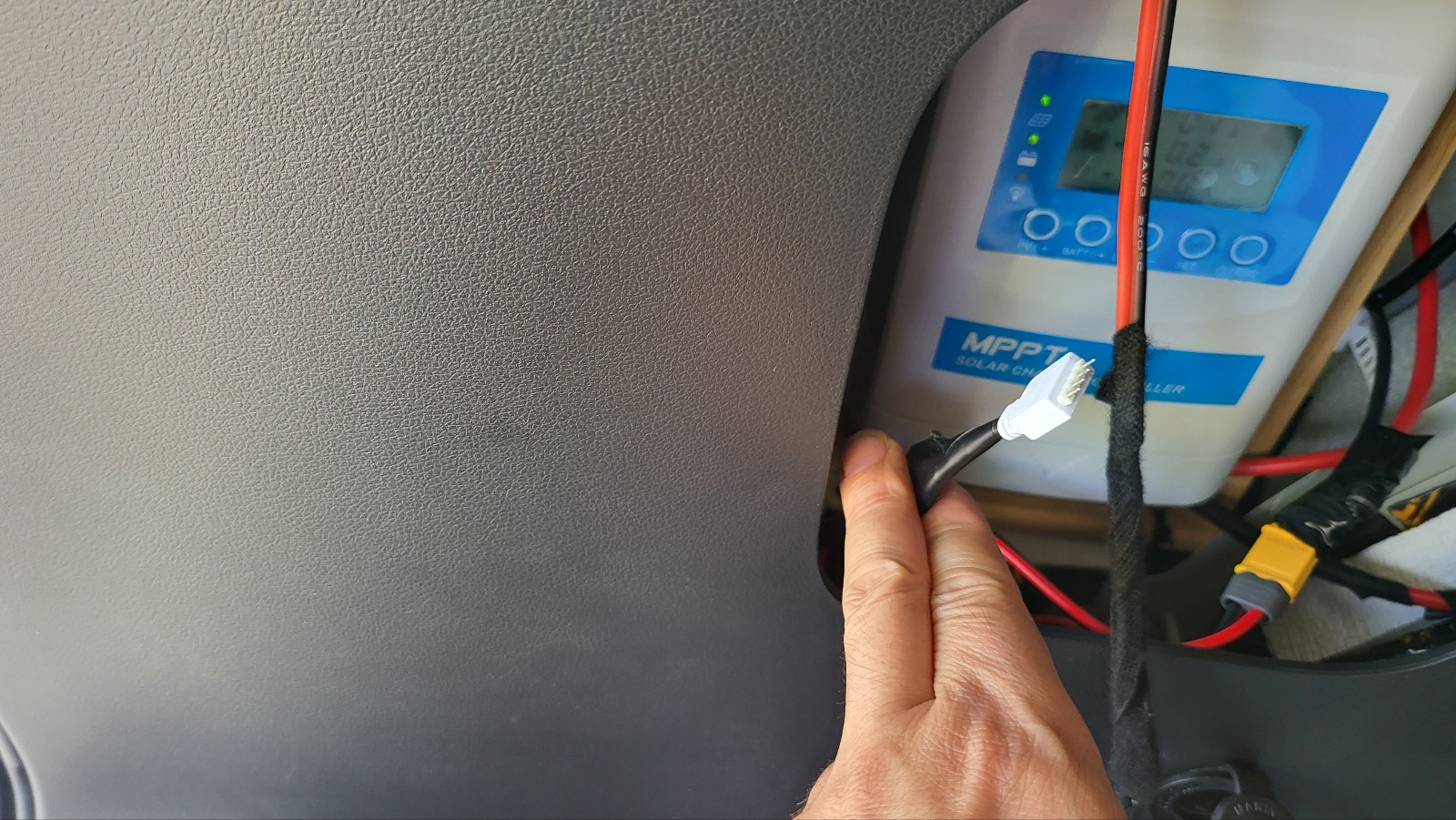

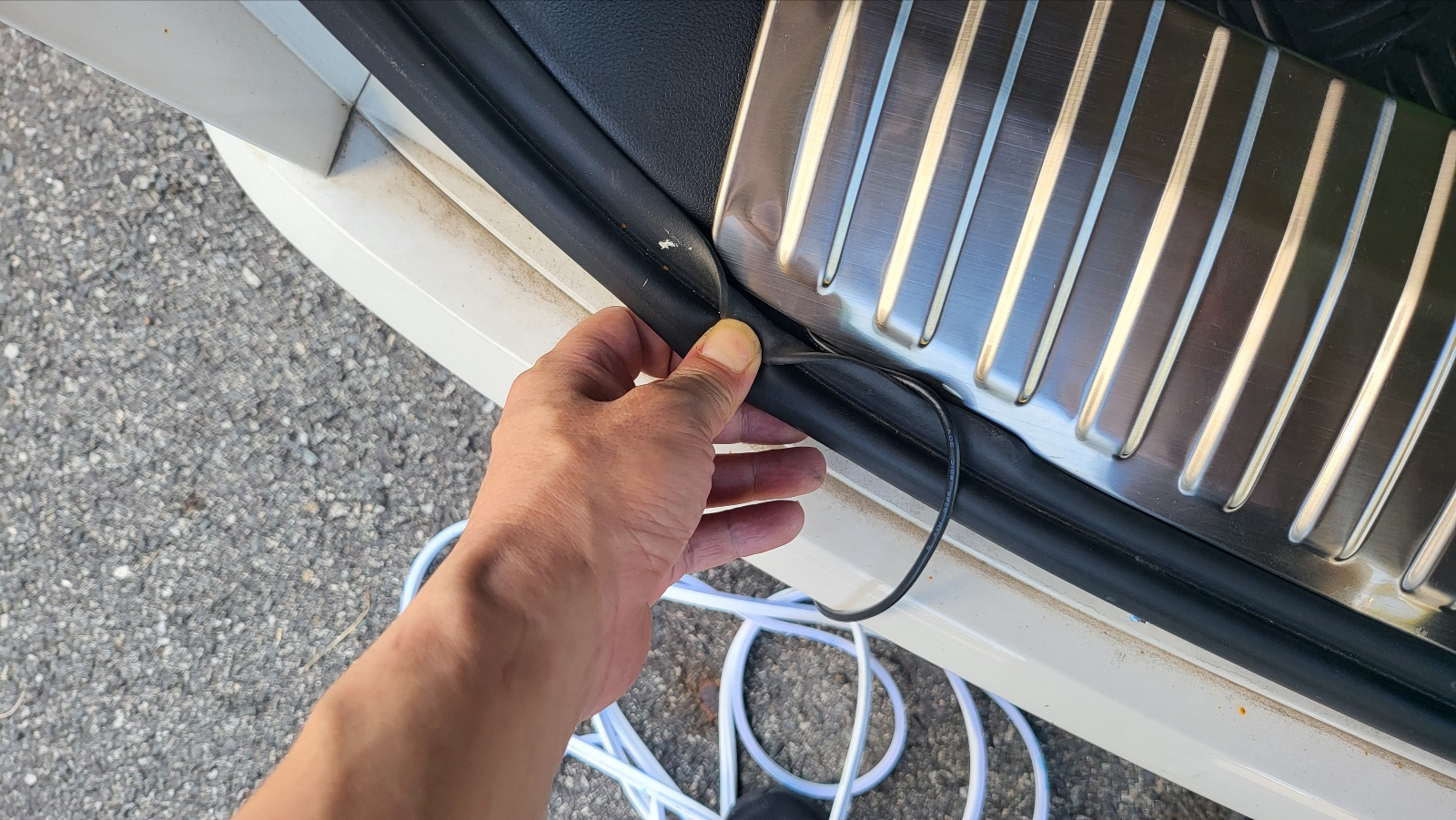

차량에서 커넥터 부분을 트림 하단 틈새로 밀어넣는다 .

- 이 작업 하기 위하여 트렁크 뒷부분 커버 벗겨야 함. 커버 벗기는 방법 상세 : https://igotit.tistory.com/5330

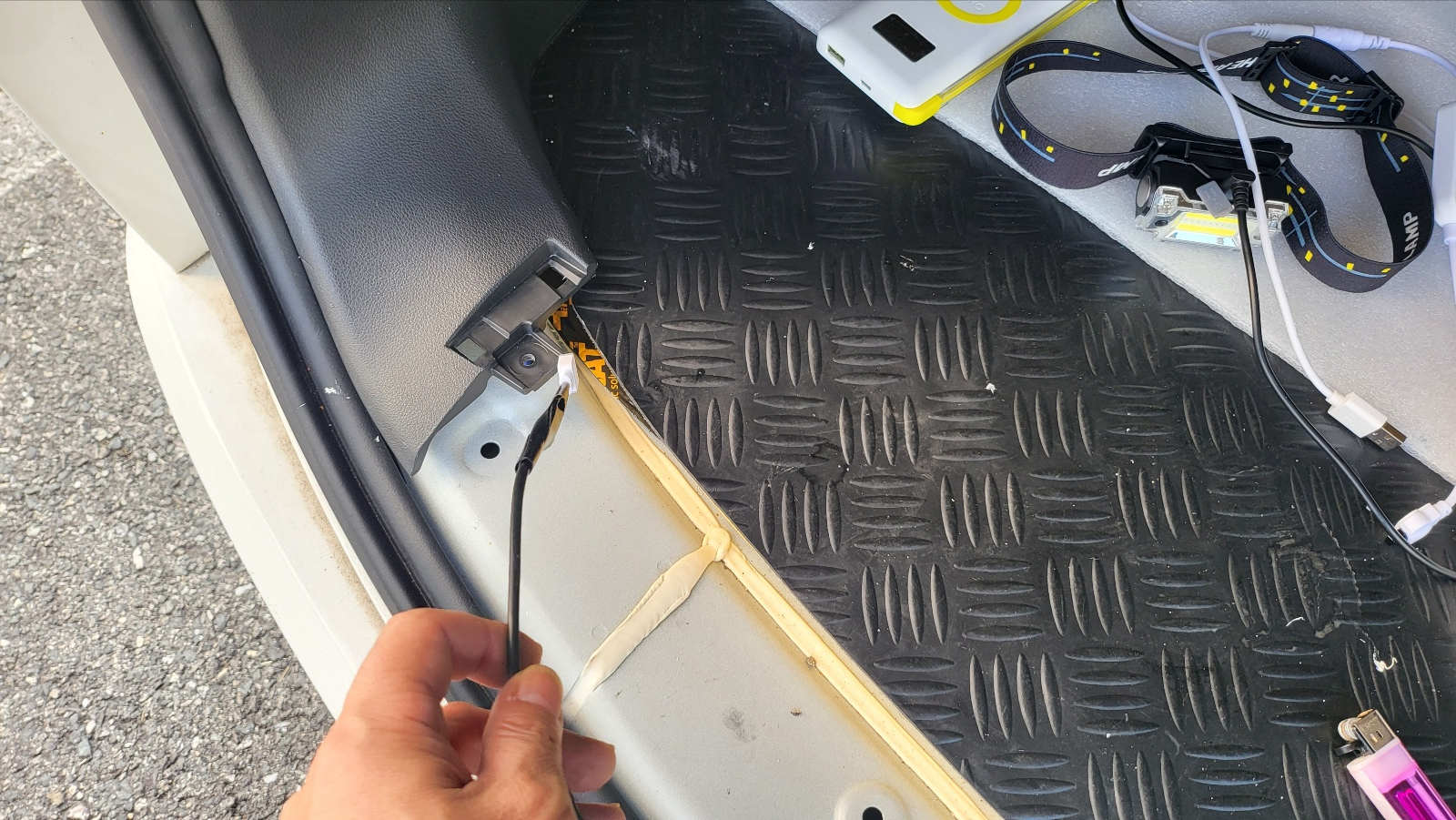

전선을 트림 왼쪽편으로 빼낸다.

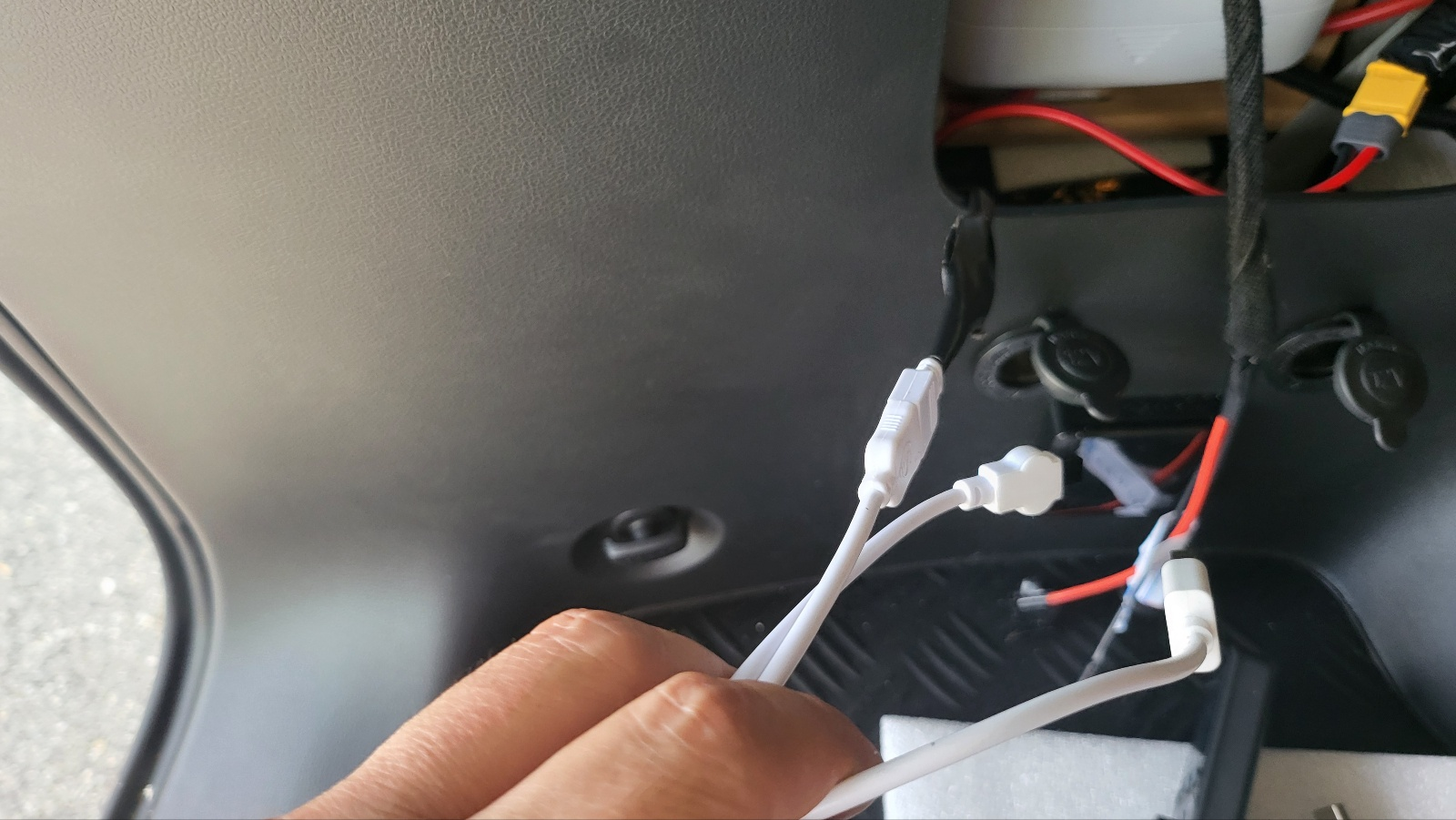

커넥터 연결하고,

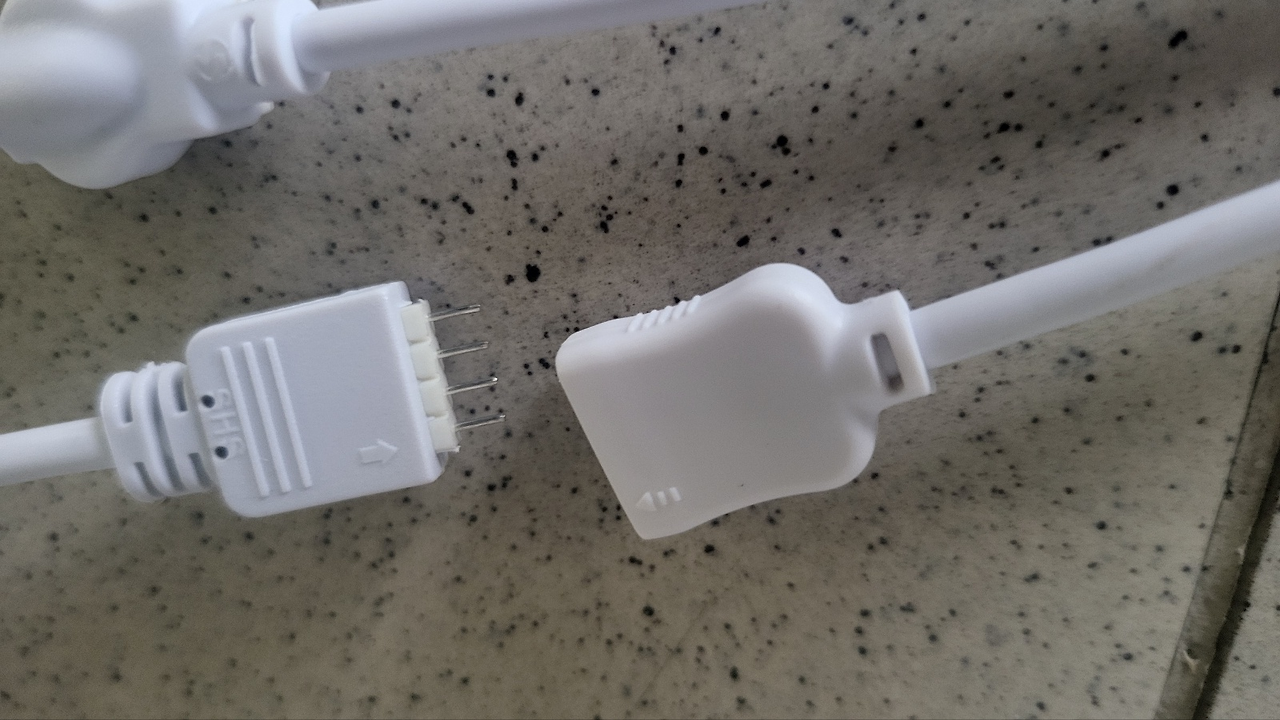

참고 : 커넥터 연결시 화살표 있는 부분을 일치 시켜야함.

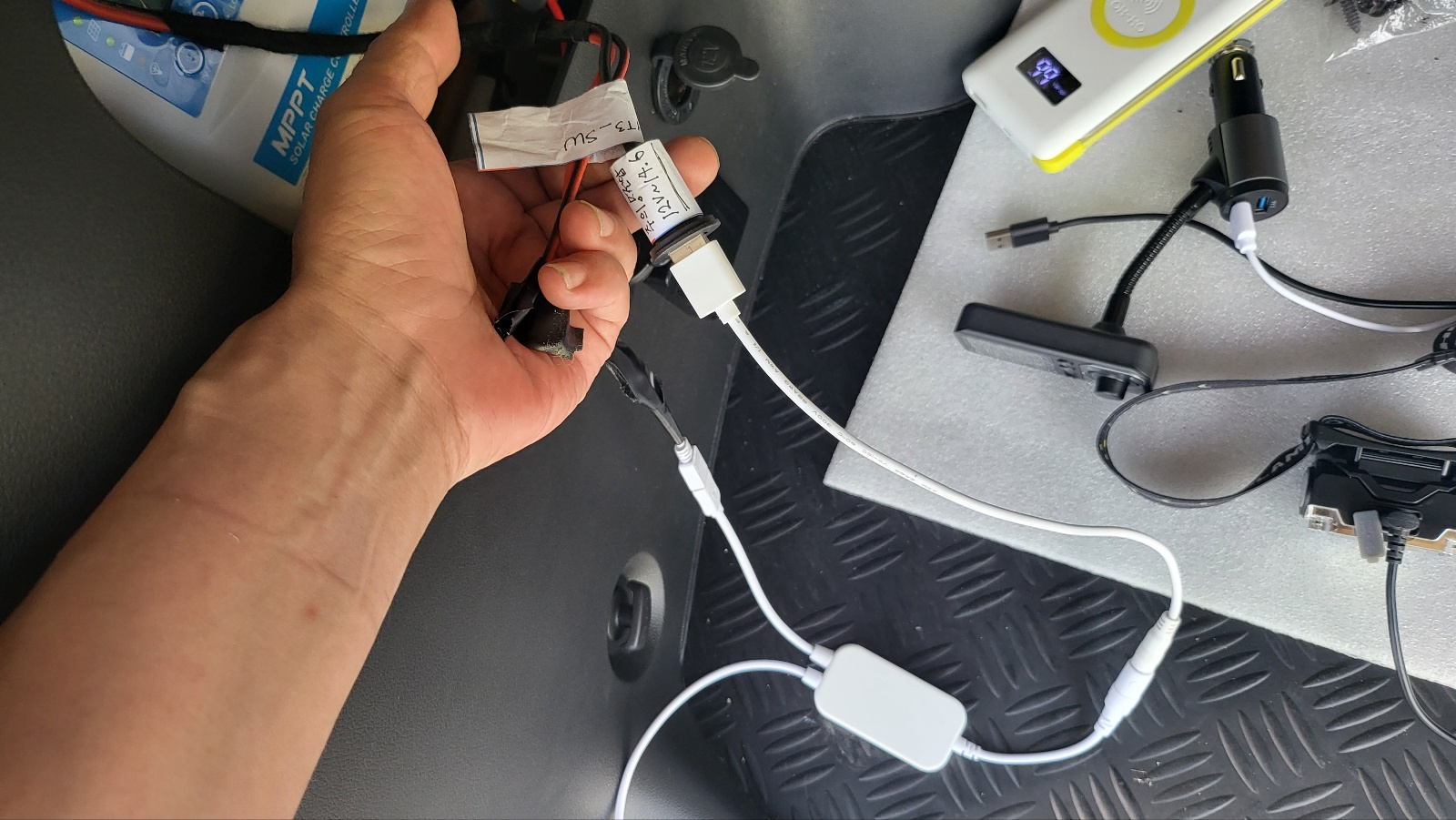

미리 준비해둔 USB 커넥터에  (파워 뱅크로 부터 전원 공급 받는 12~14V 전압 ) 에 연결.



참고 : 사용된 USB 커넥터 구입처

USB Female chassis connector waterproof with cable - AliExpress 13

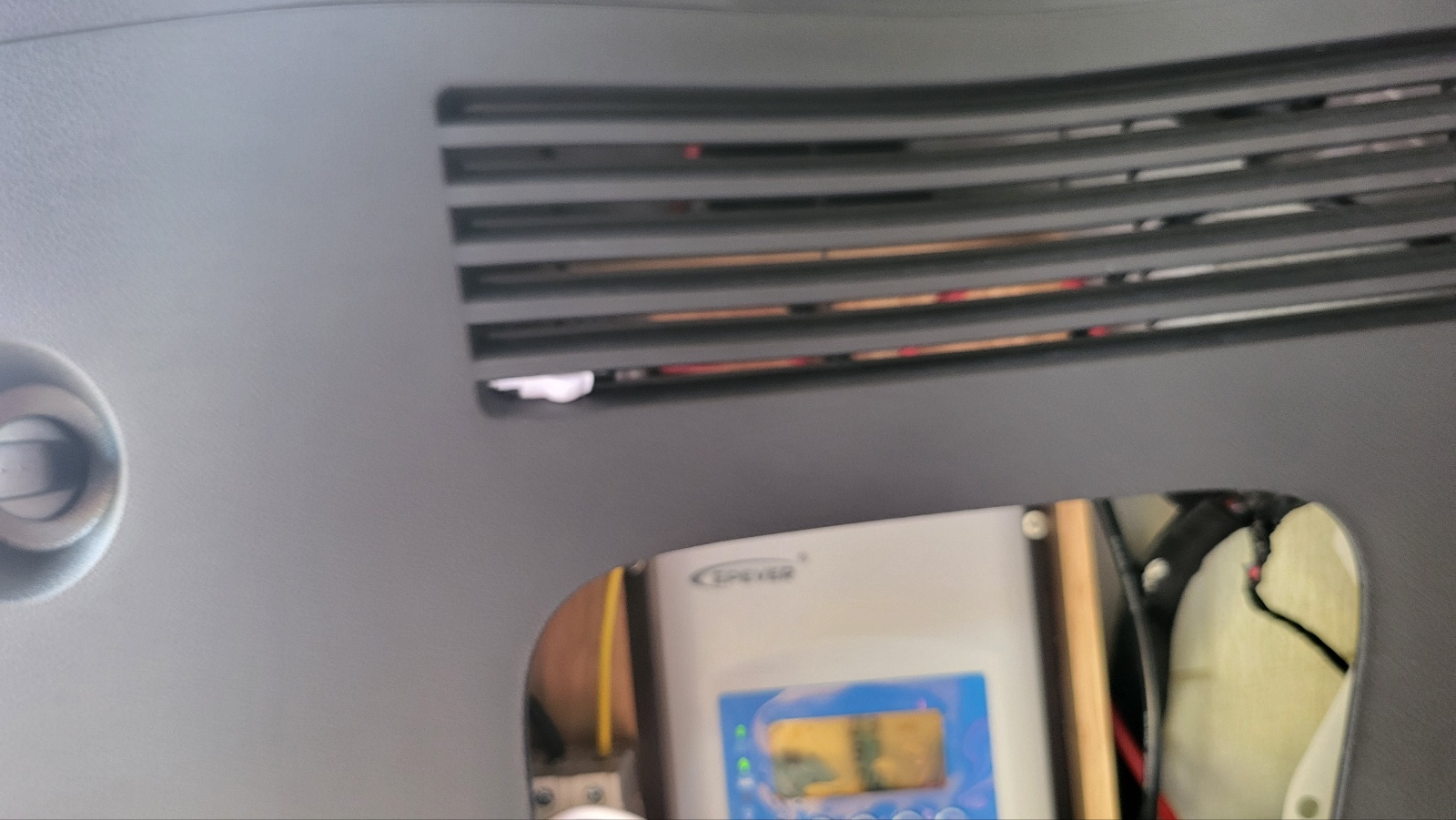

리모콘 수신 센서 부는 트림에 있는 틈새에 끼운다.

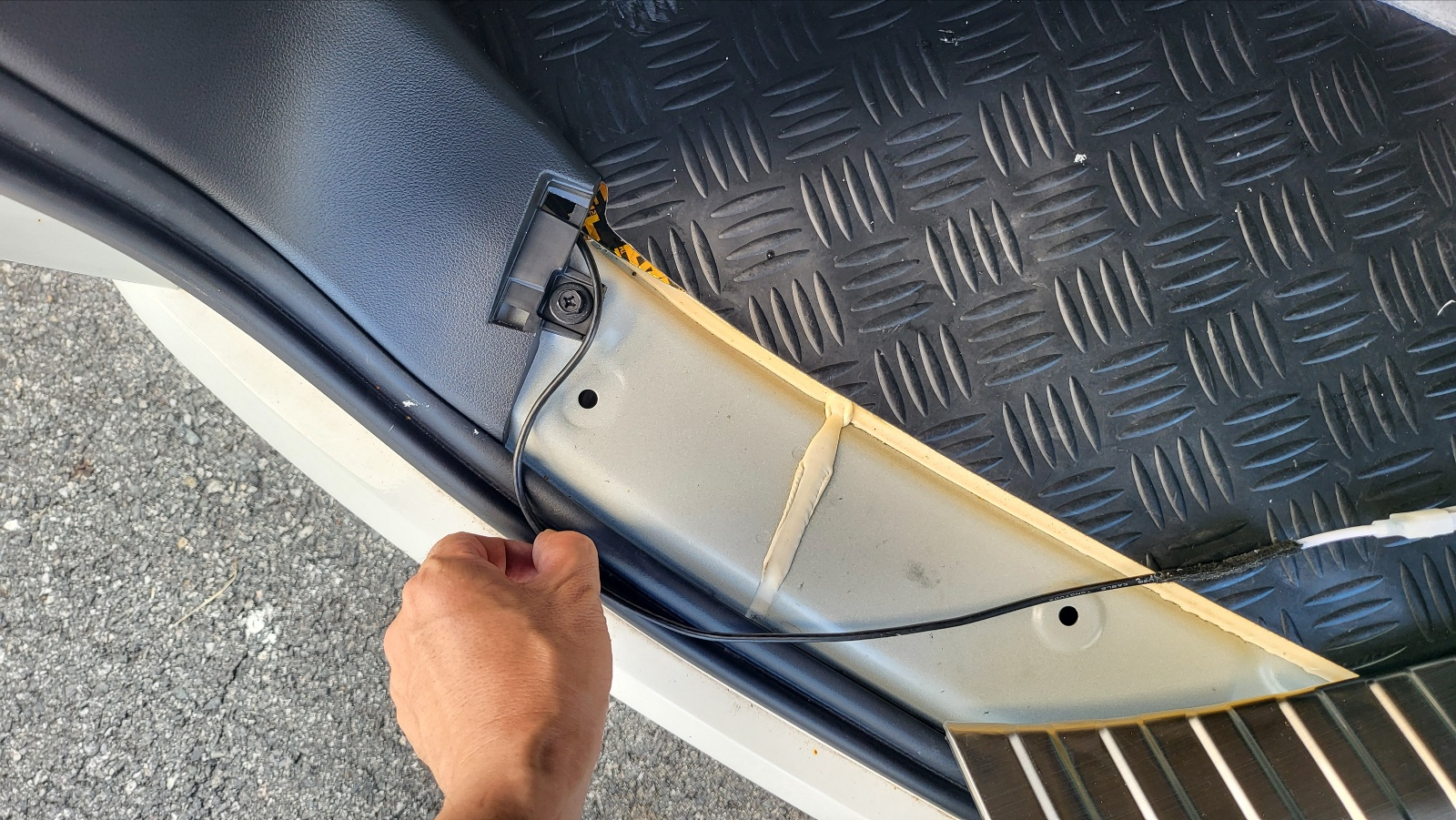

전선을 아래 사진처럼 배치하고, (이렇게 해야 전선이 커버에 씹히지 않음 )



커버 끼운다.

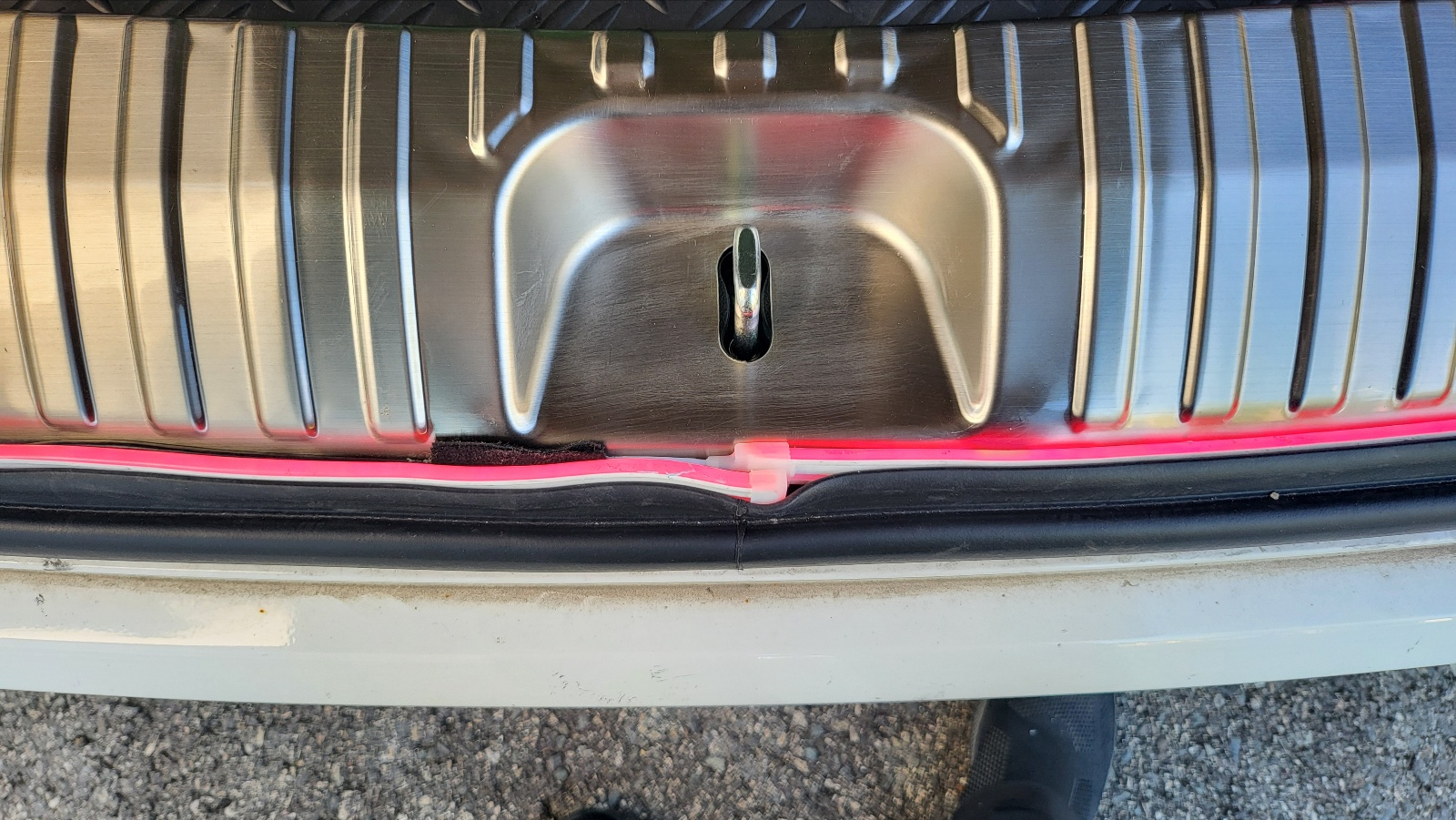

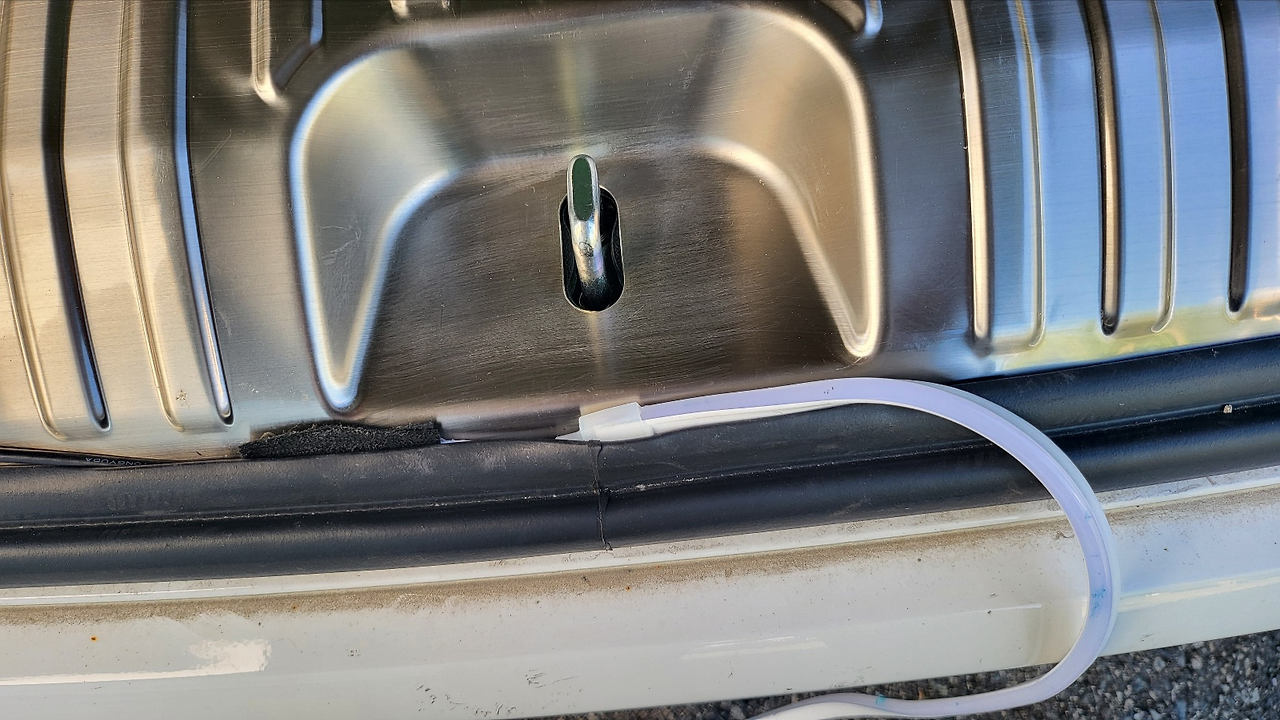

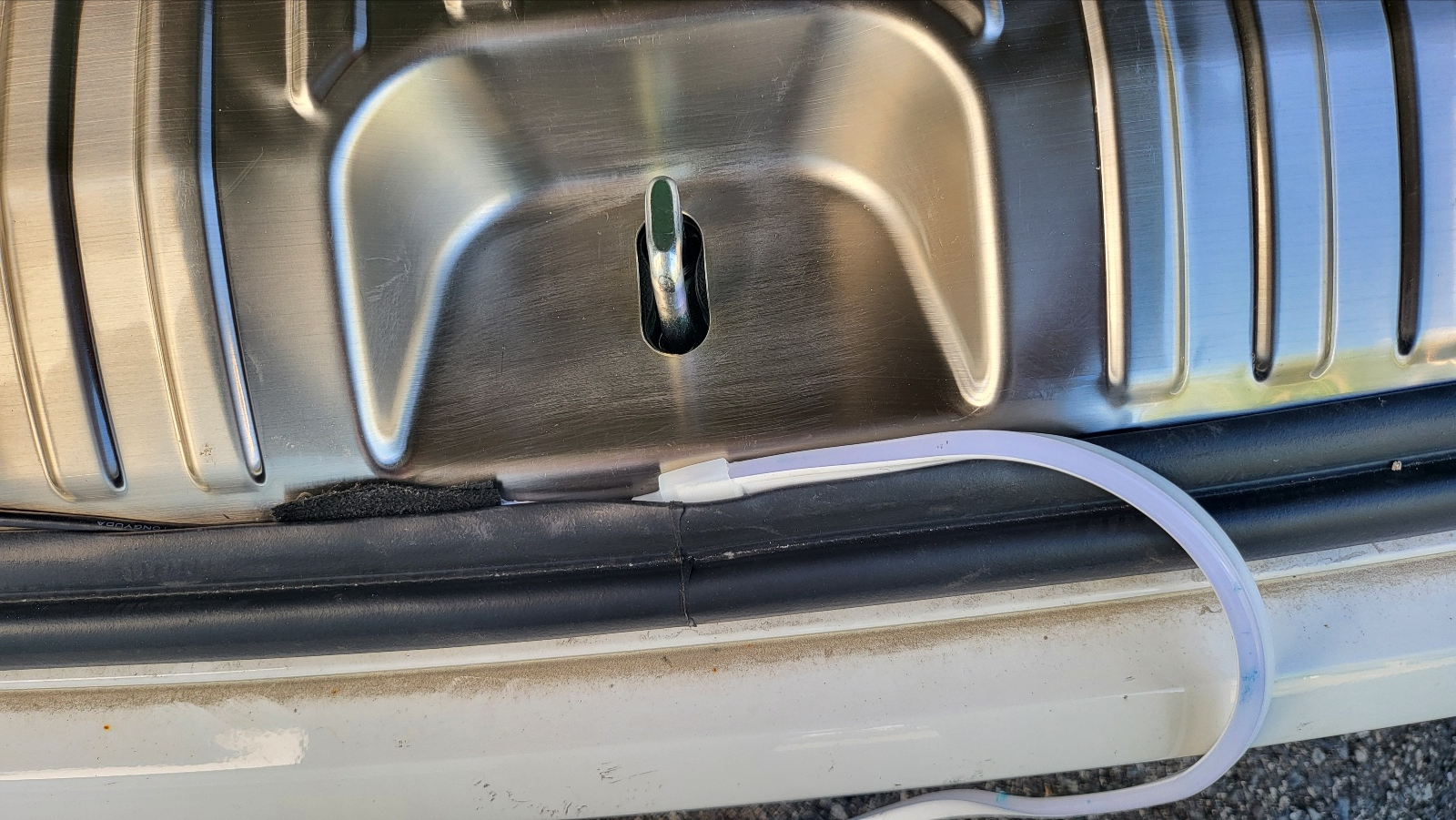

실리콘 조명 시작점을 차량 중앙에서 부터 출발하여 고무 스트립 틈새로 끼워 넣는다.





실리콘 조명을 스트립 따라서 한바퀴 돌려 시작점까지 배치완료.거의 길이가 맞는데 조금 길다. 이대로는 조명 실리콘 이 겹쳐져서 두툼해져 별로다. .





실리콘 조명 잘라서(조명 실리콘 부분에 검정색 점이 찍혀 있는 부분을 자른다.) 배치.마무리 지점 스트립이 덜 두툼함.

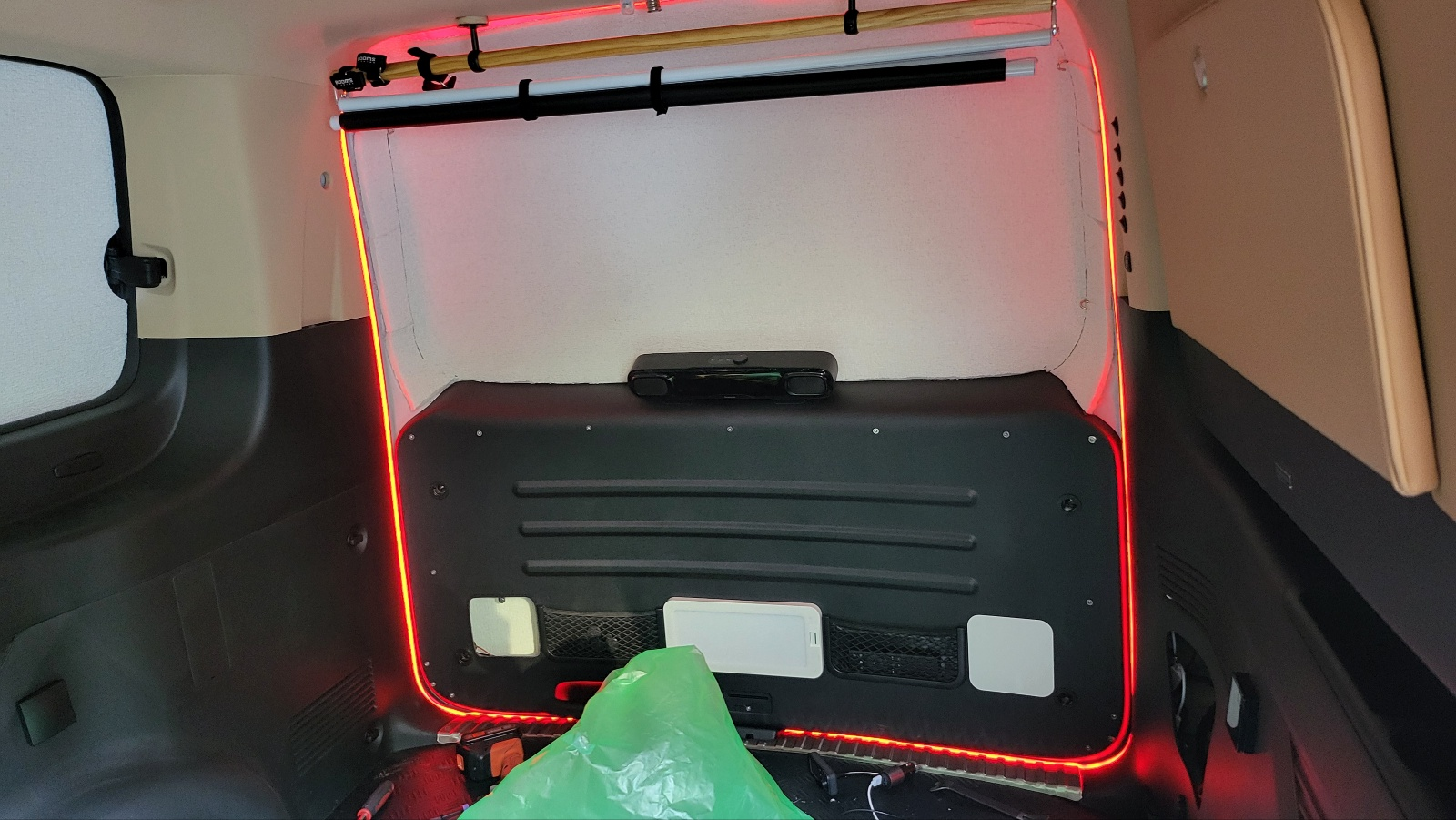

시험 점등.

- 조명 색상 빨간색으로 설정된 상태. 주변이 밝을때는 이 정도로 보임. .





내부에서 본 모습.

- 빨간색으로 설정하여 실제 눈으로 보면 전체가 빨간색인데,  카메라로 촬영한 것에는 부분적으로 노랑색이 보임.

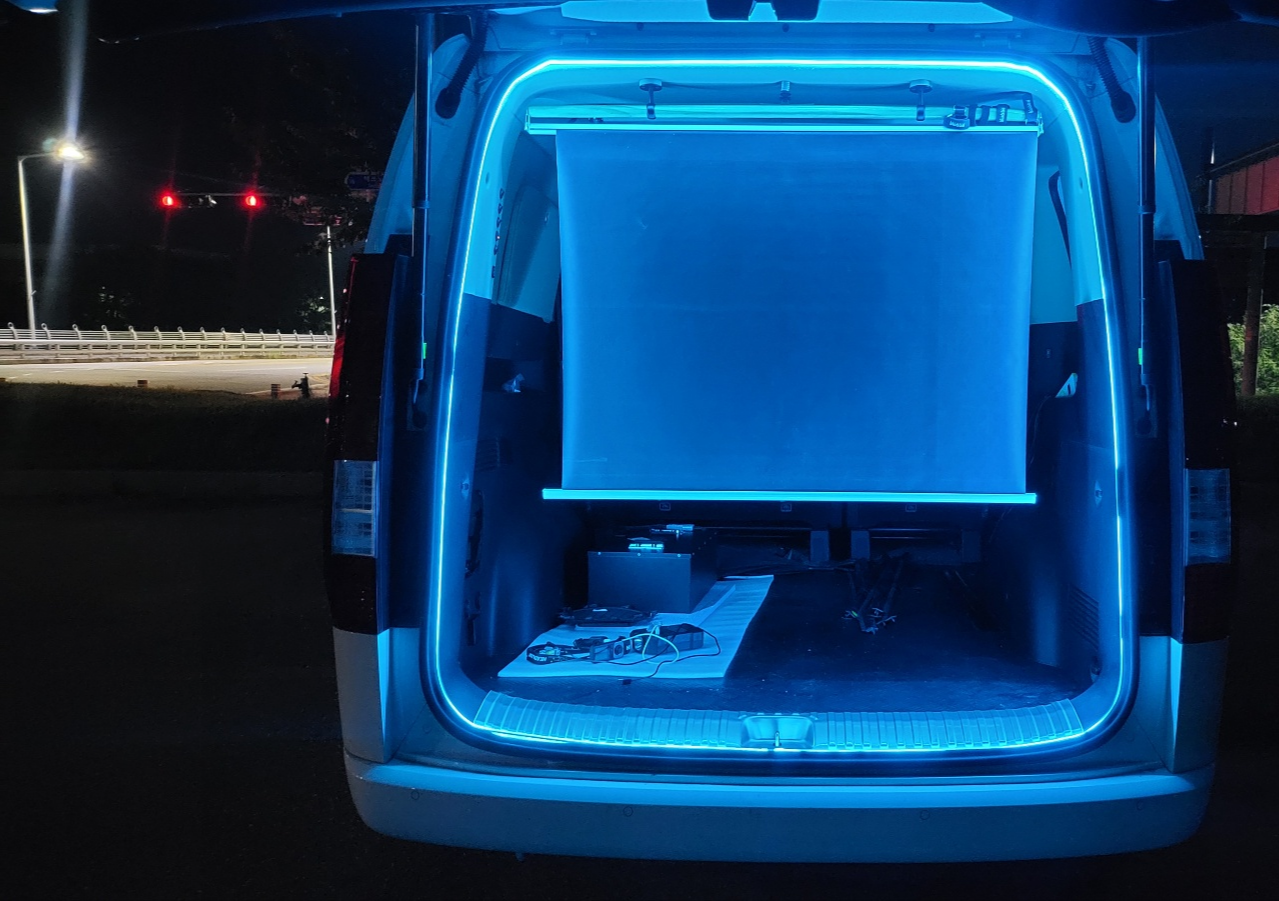

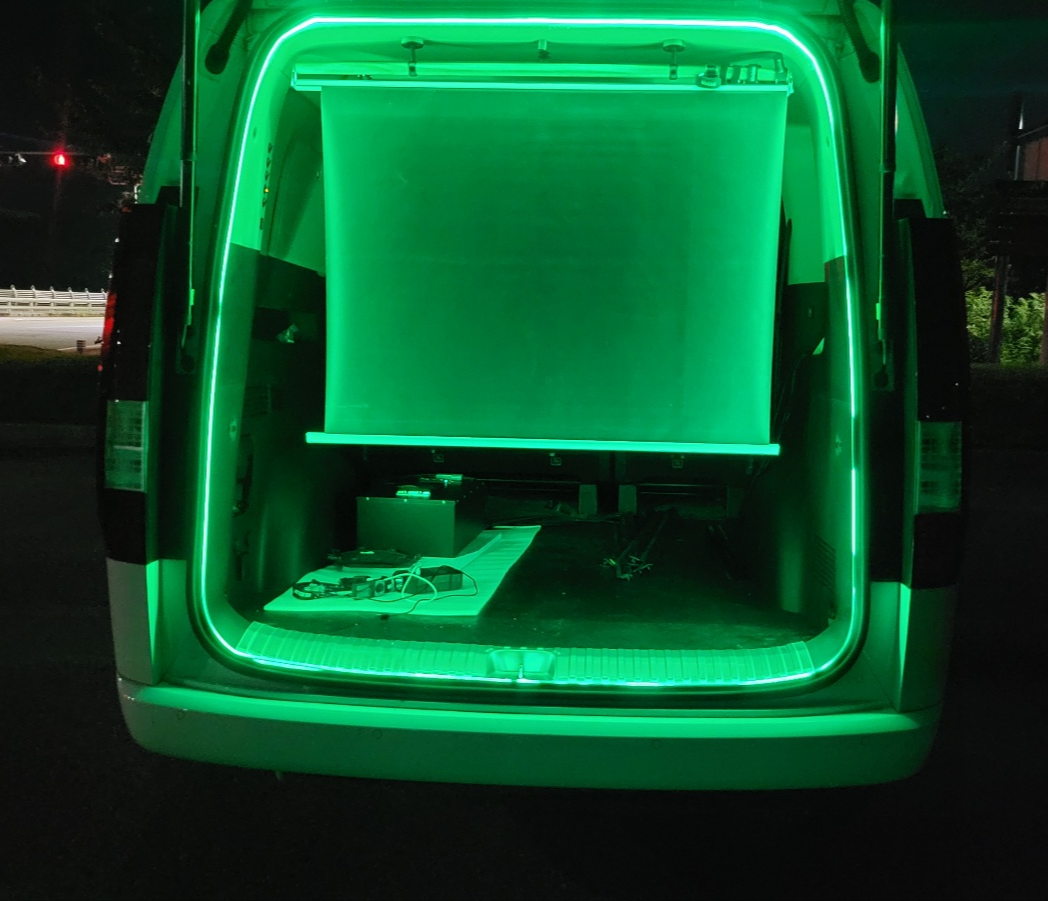

야간

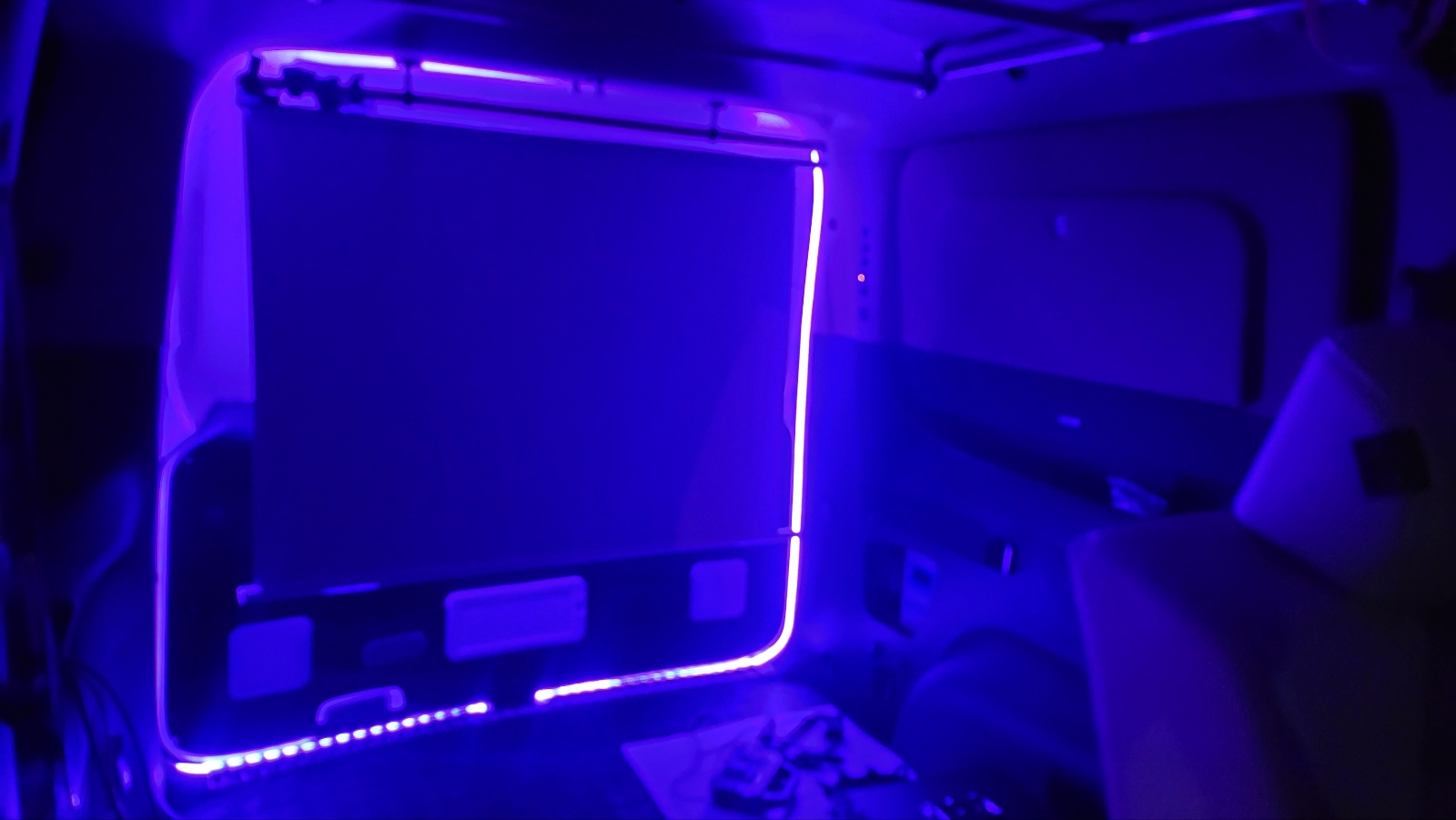

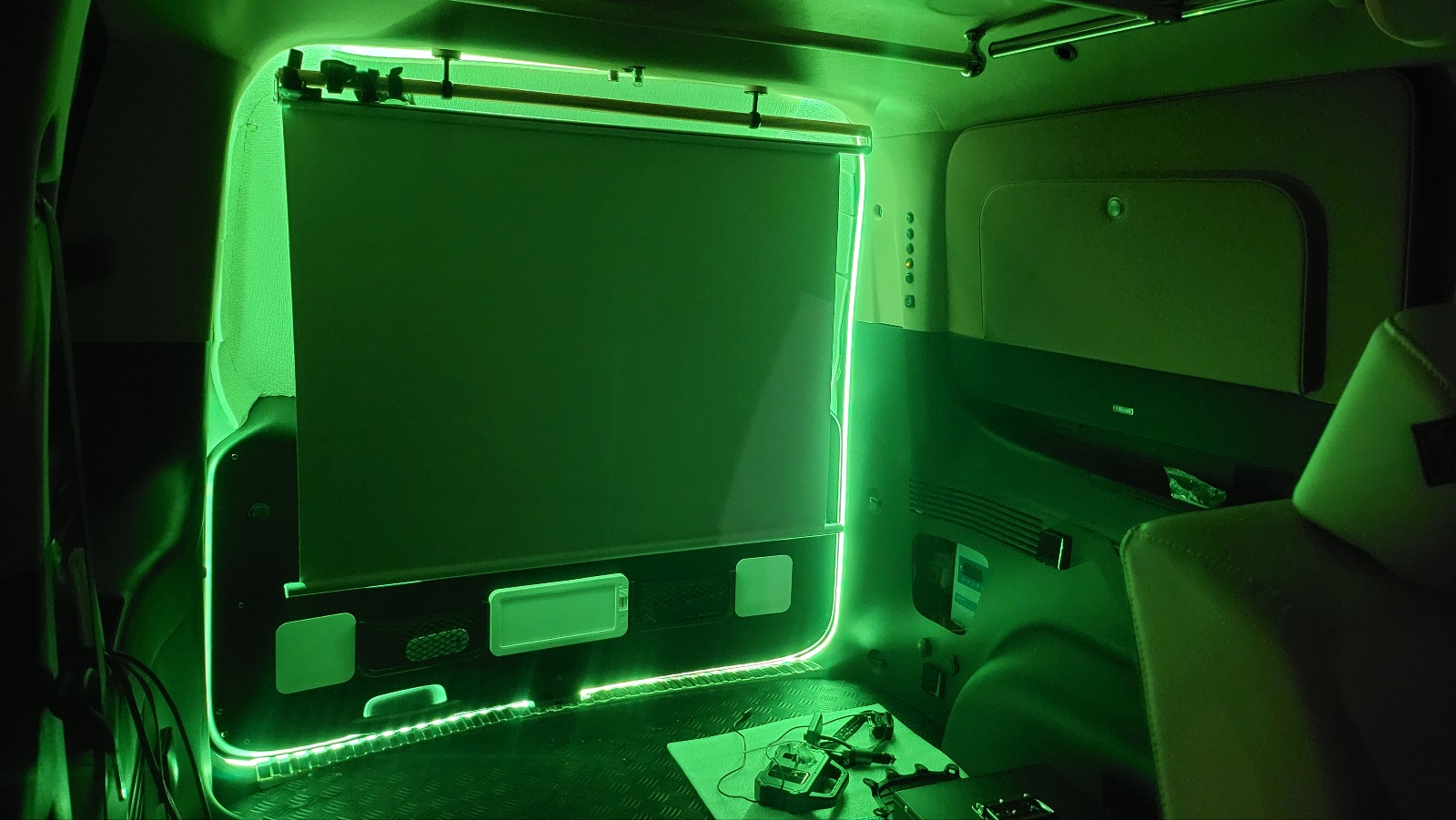

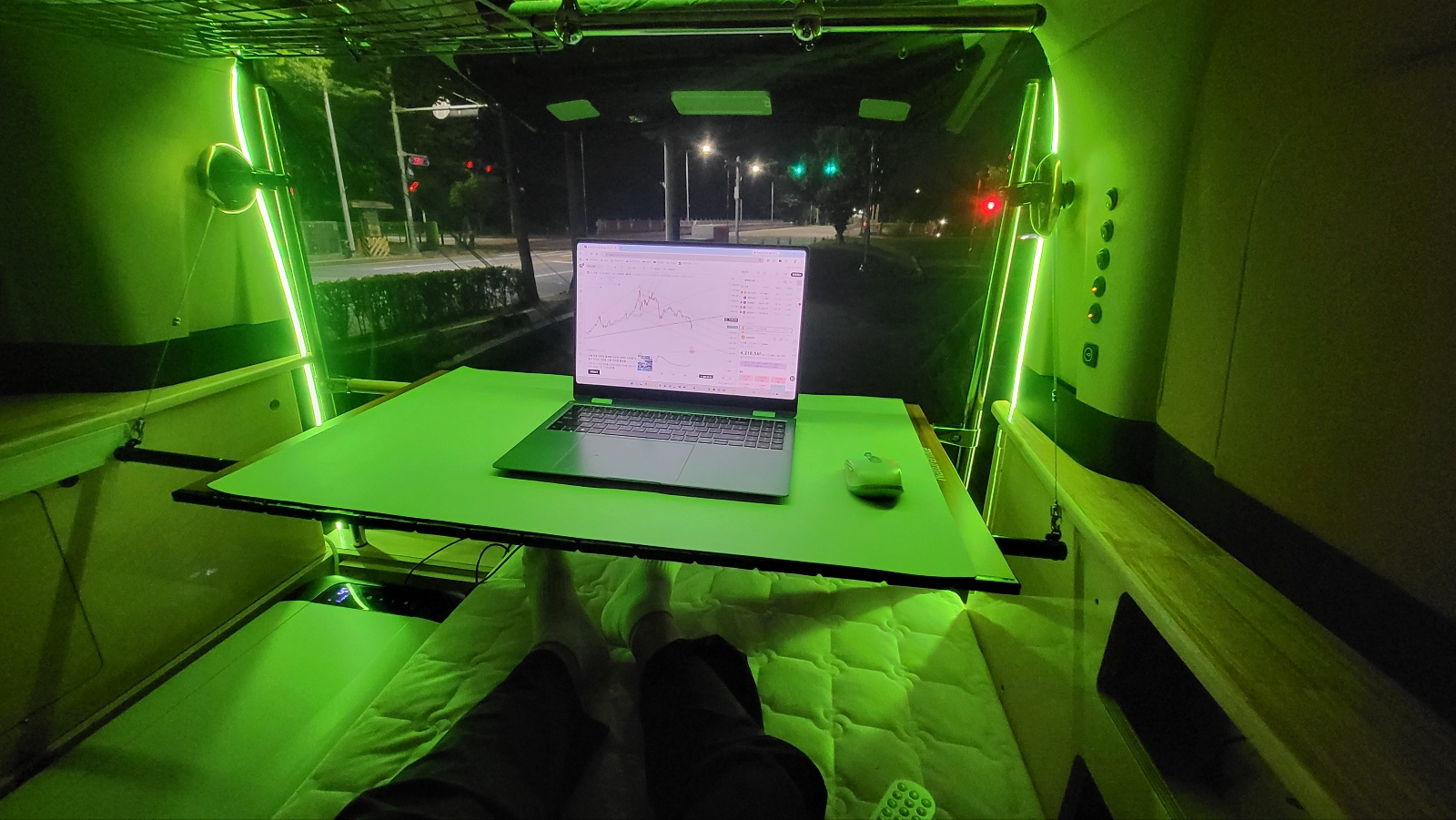

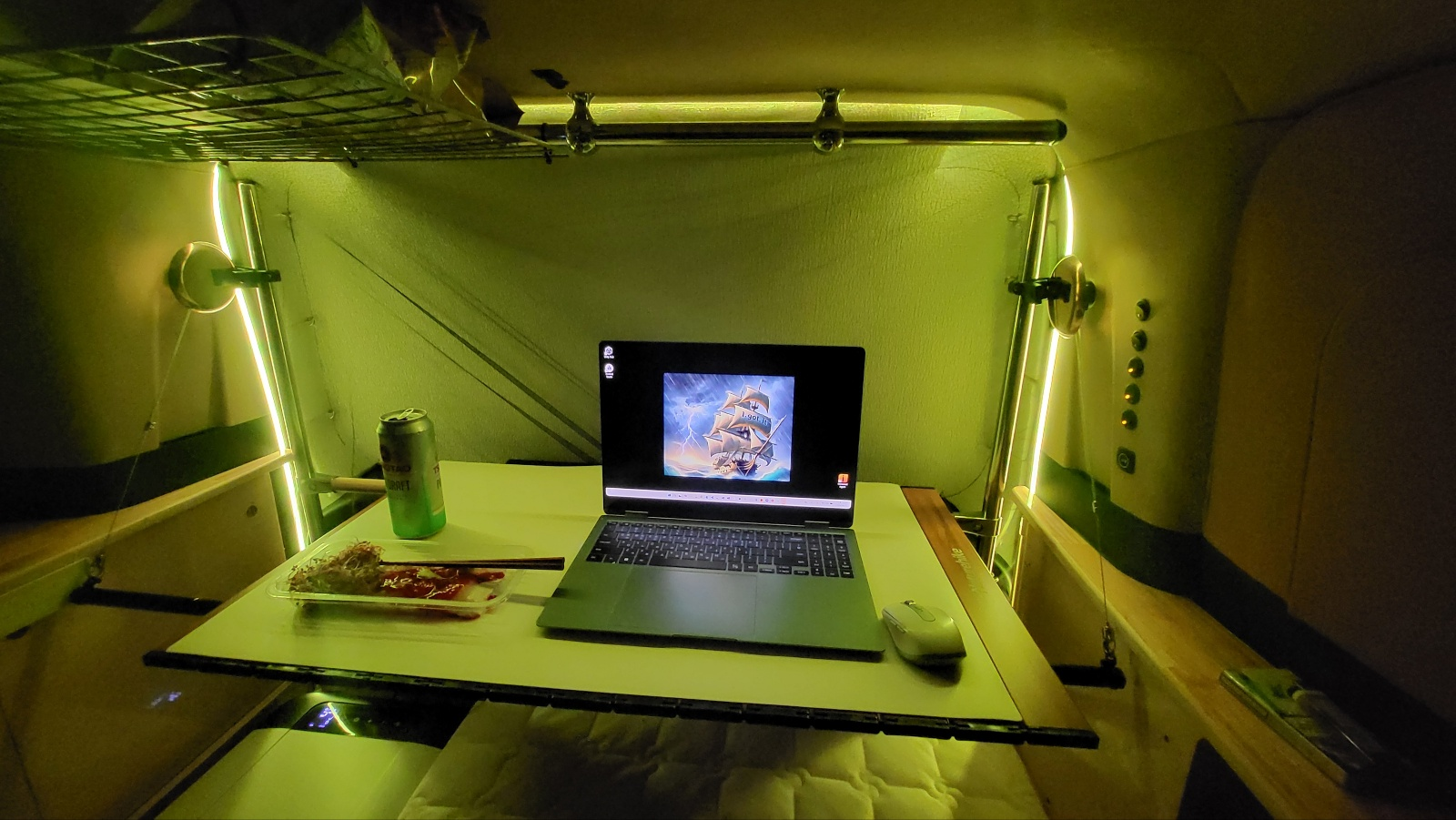

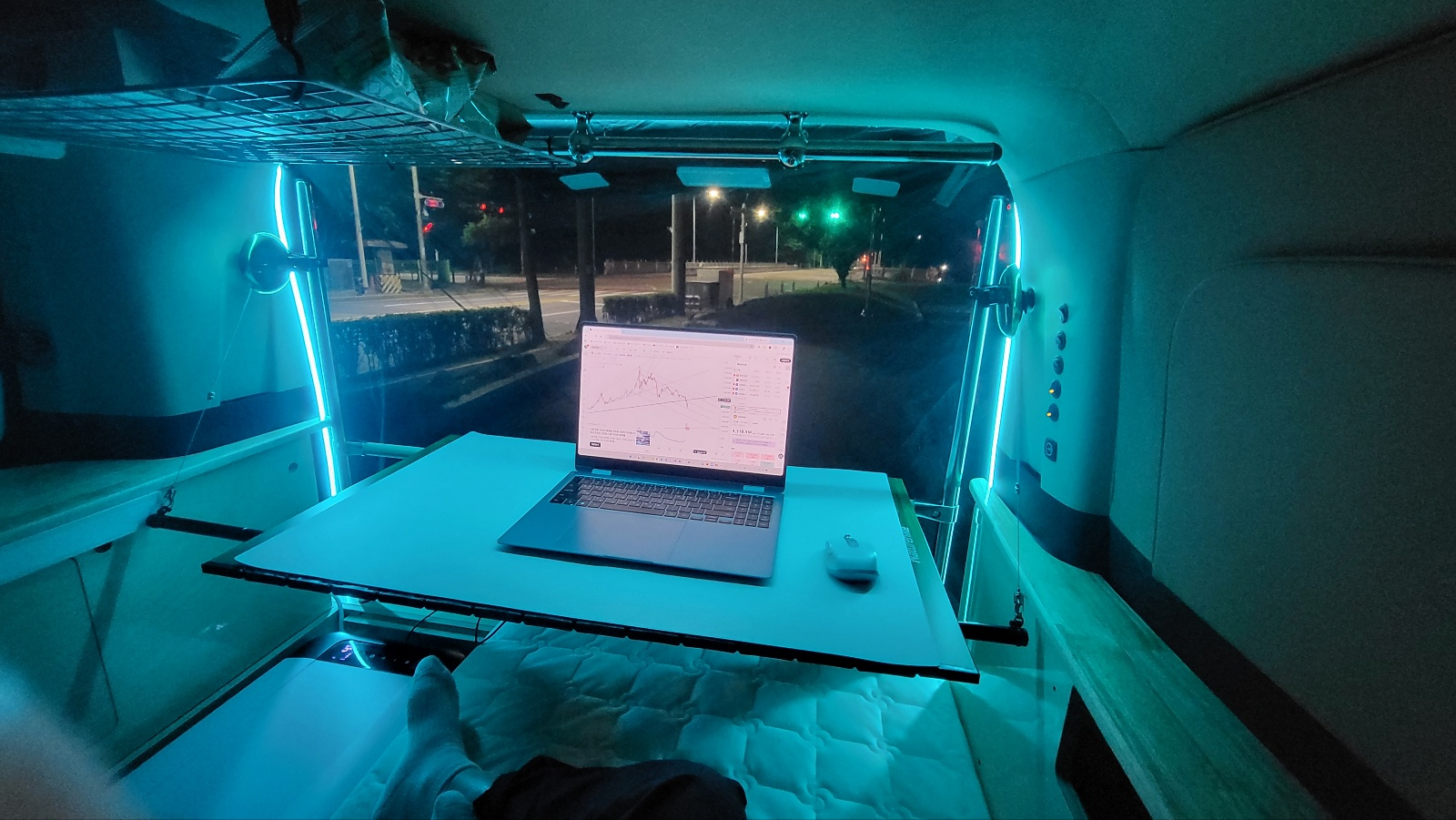

야간 실내

- 차량 실내 조명 용도로 매우 유용. 차량 내부에서 활용도가 더 좋음.













리모콘으로 자동모드로 설정 하면 자동 색상 변경됨.

- 색상 변경 빠르기 조절도 가능한데 가장 빠르게 변경하도록 설정한것.
