DIY . 스타리아 . 침상 키트 셀프 장착





침상 키트



- 키트 구입하여 셀프 설치

- 목재 : 두께 15mm , 자작나무 합판 , 표면 UV코팅되어 방수

- 아래 조립도면은 스타렉스용이나 스타리아도 유사.

- 아래 조립도면은 바닥 부분이며, 이것 외에 좌, 우 측면장 도 같이 구매하고 트렁크 뒤로 슬라이딩되는 테이블 옵션도 추가.

- 스타리아, 스타렉스 차량 크기 정도에서 충분한 수납 공간 확보함과 동시에 발 뻗고 누울 수 있는 공간 마련 위해서는 이런 구조가 최적.  의자기반 평탄화 하게 되면 의자 지지 구조물 때문에 수납공간 심하게 줄어든다.













침상 키트 구입처

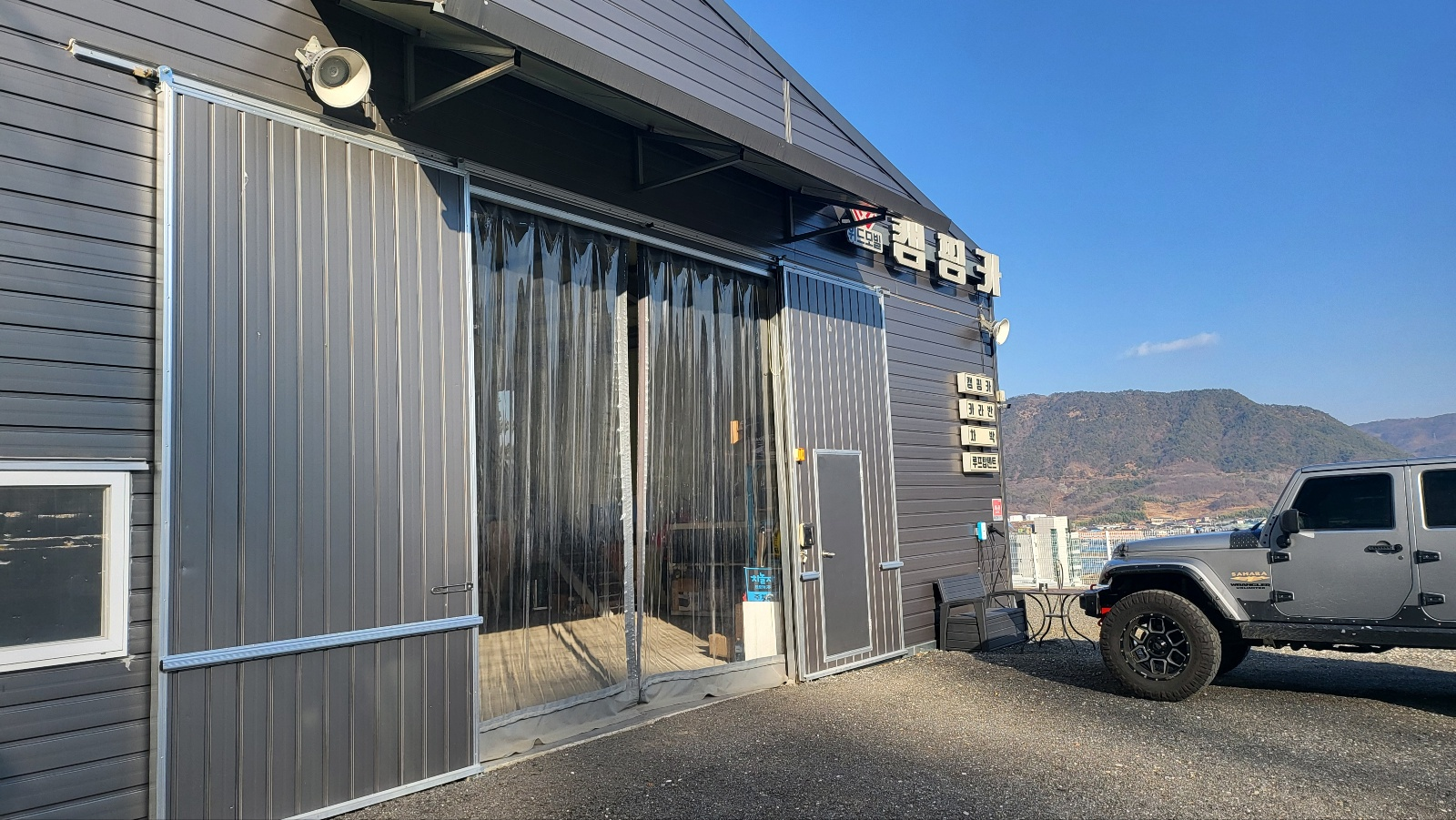

- 위드모빌 캠핑카. 충남 금산 .

- 직접 방문하여 키트 수령하고 자작나무 합판 폐기되는 것 있길래 조금 받아왔다.





조립방법 설명 영상

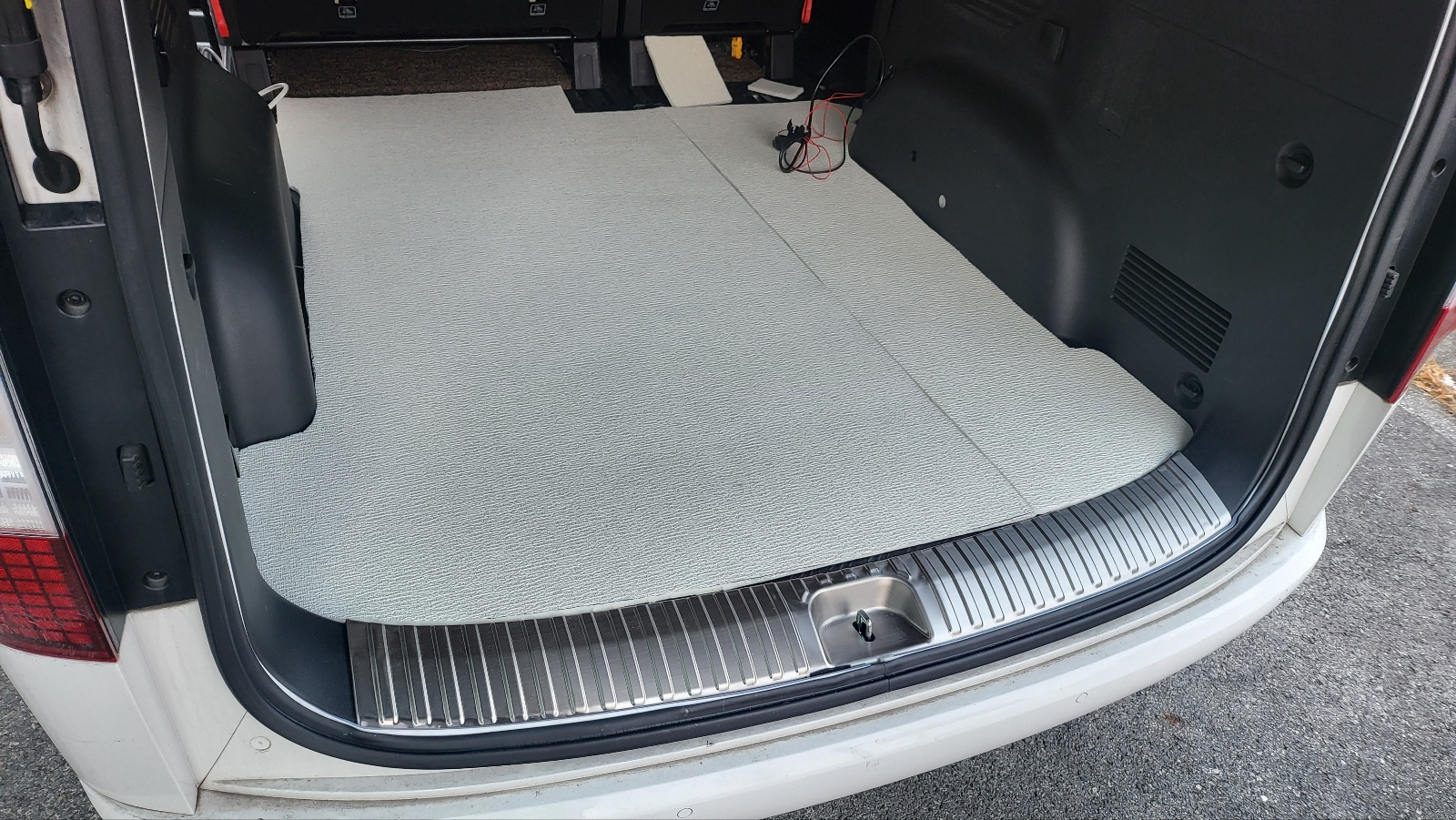

침상키트 장착전 바닥 단열 처리

- 두께 10mm 단열벽지 부착

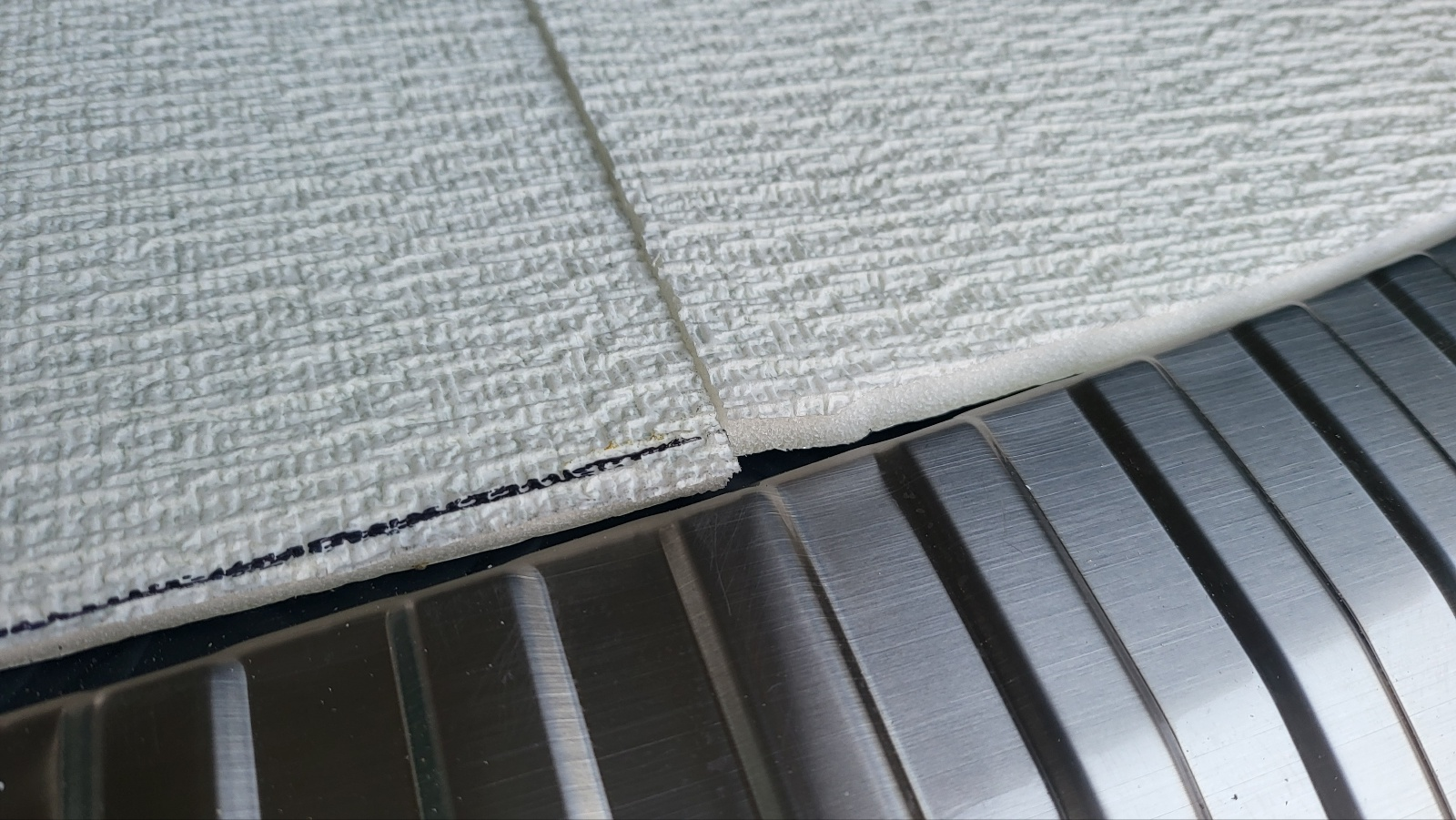

단열재 경계 부분





침상키트 올렸을때





침상키트에 파워 뱅크 장착



- 미리 구입해뒀던 인산철 배터리(250Ah )와 인버터(3kW) 배치.

 - - 사용된 배터리 , 인버터 상세정보 보기 : https://igotit.tistory.com/5645



- 측면에 전선 유입시킬 지름 5cm  구멍  홀쏘 이용 직접 가공

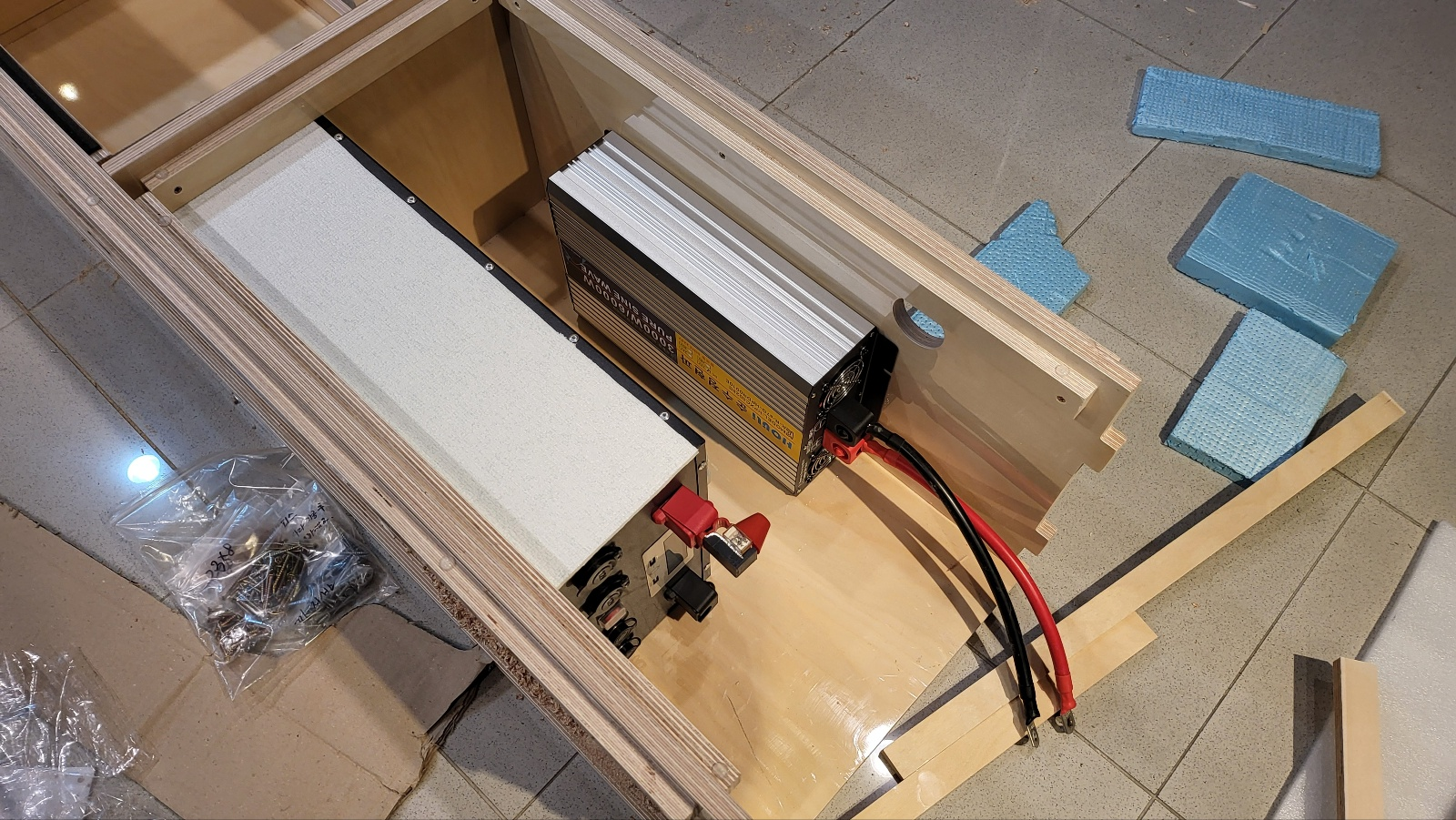

배터리, 인버터 고정위한 목재 가공하여 장착

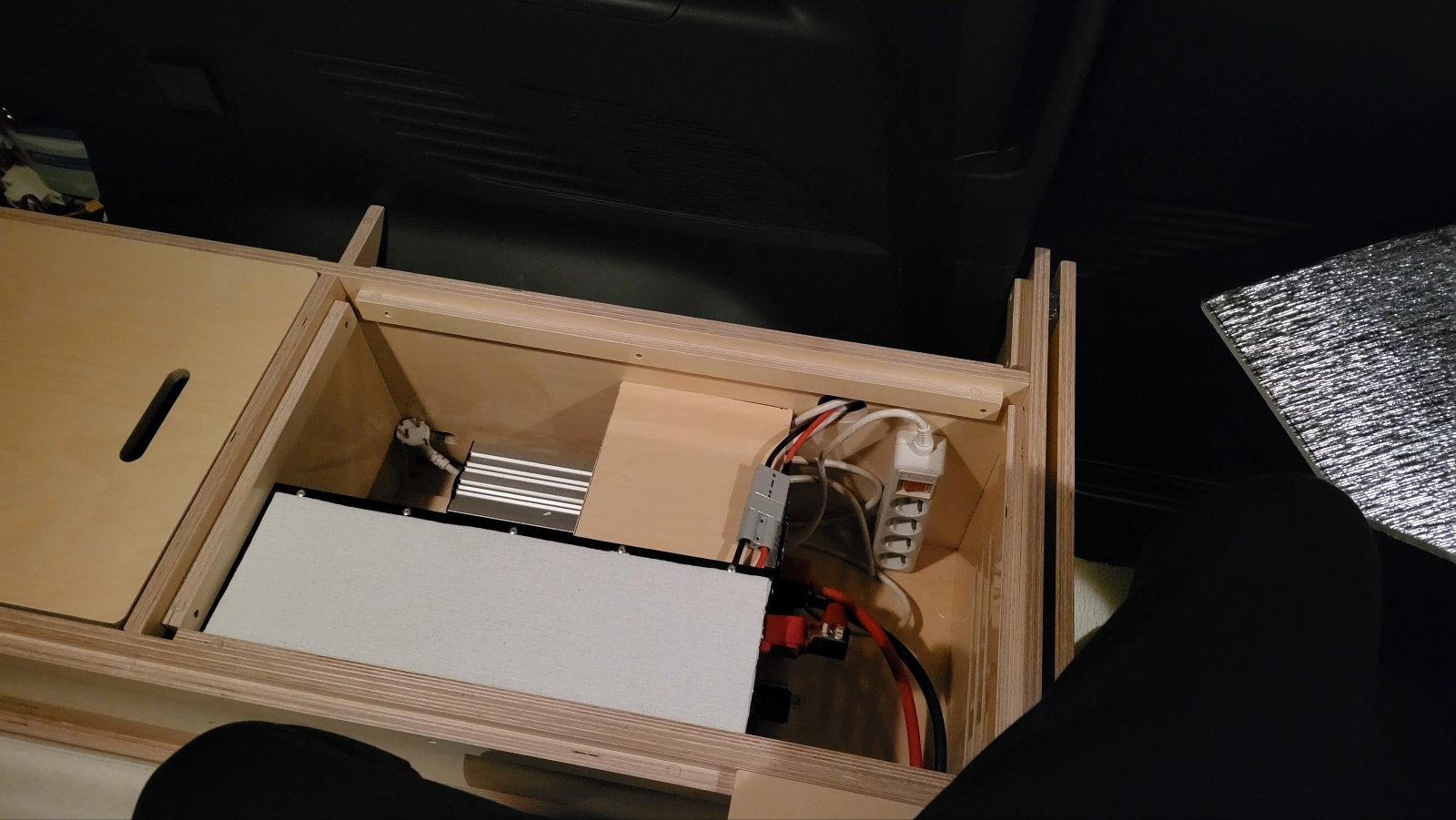

파워 뱅크 부분 완료

- 측면 트림 내부에 작업해둔 태양광 패널 충전기 와 연결.



참고

- 태양광 패널 장착 상세보기 : https://igotit.tistory.com/5628

DIY . 스타리아 . 태양광 패널 달기



- 측면 트림 내부에 태양광 충전 MPPT 장착 상세보기 : https://igotit.tistory.com/5747

DIY . 스타리아 . MPPT 1 개로 태양광, 주행 동시 충전

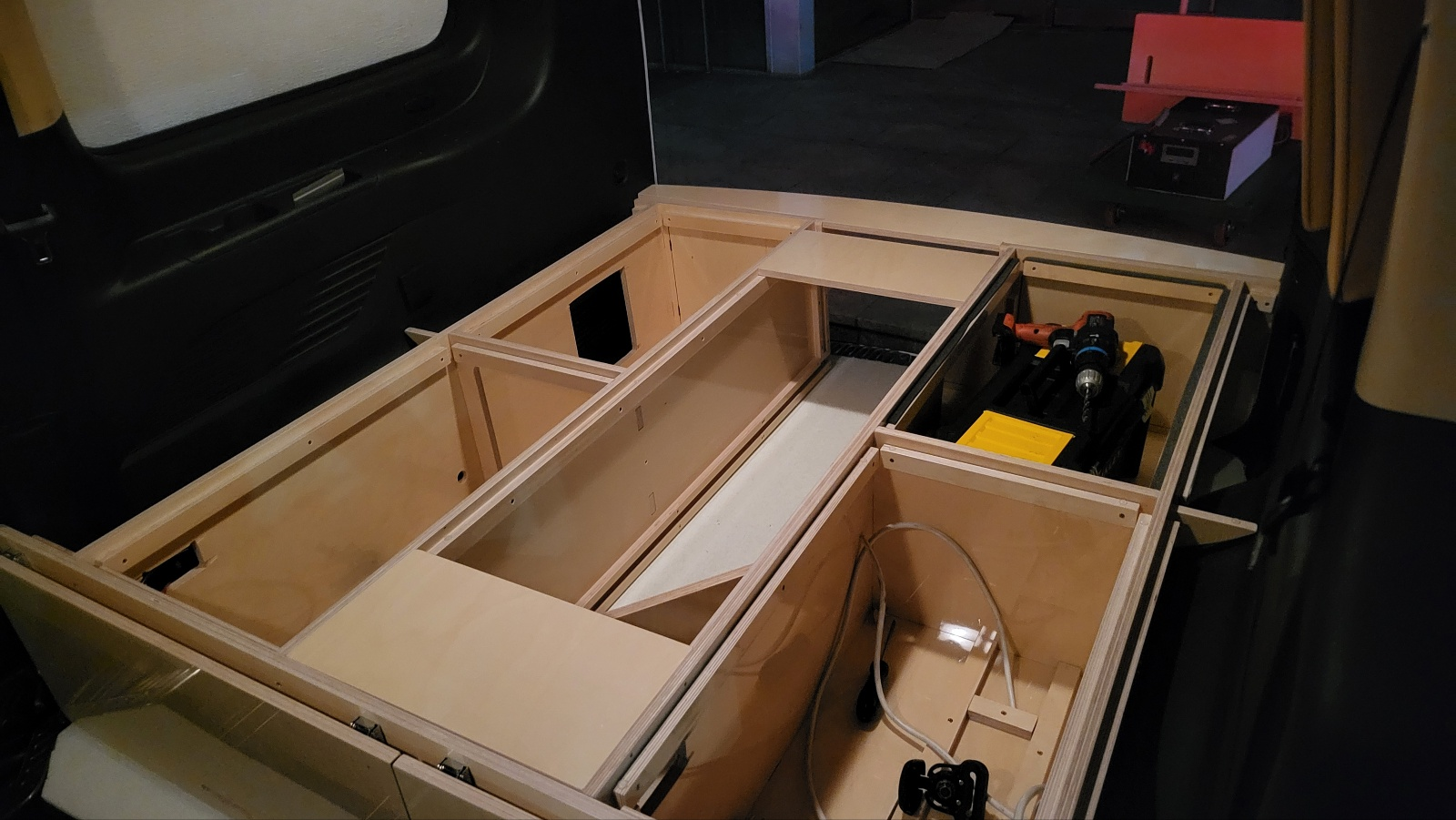

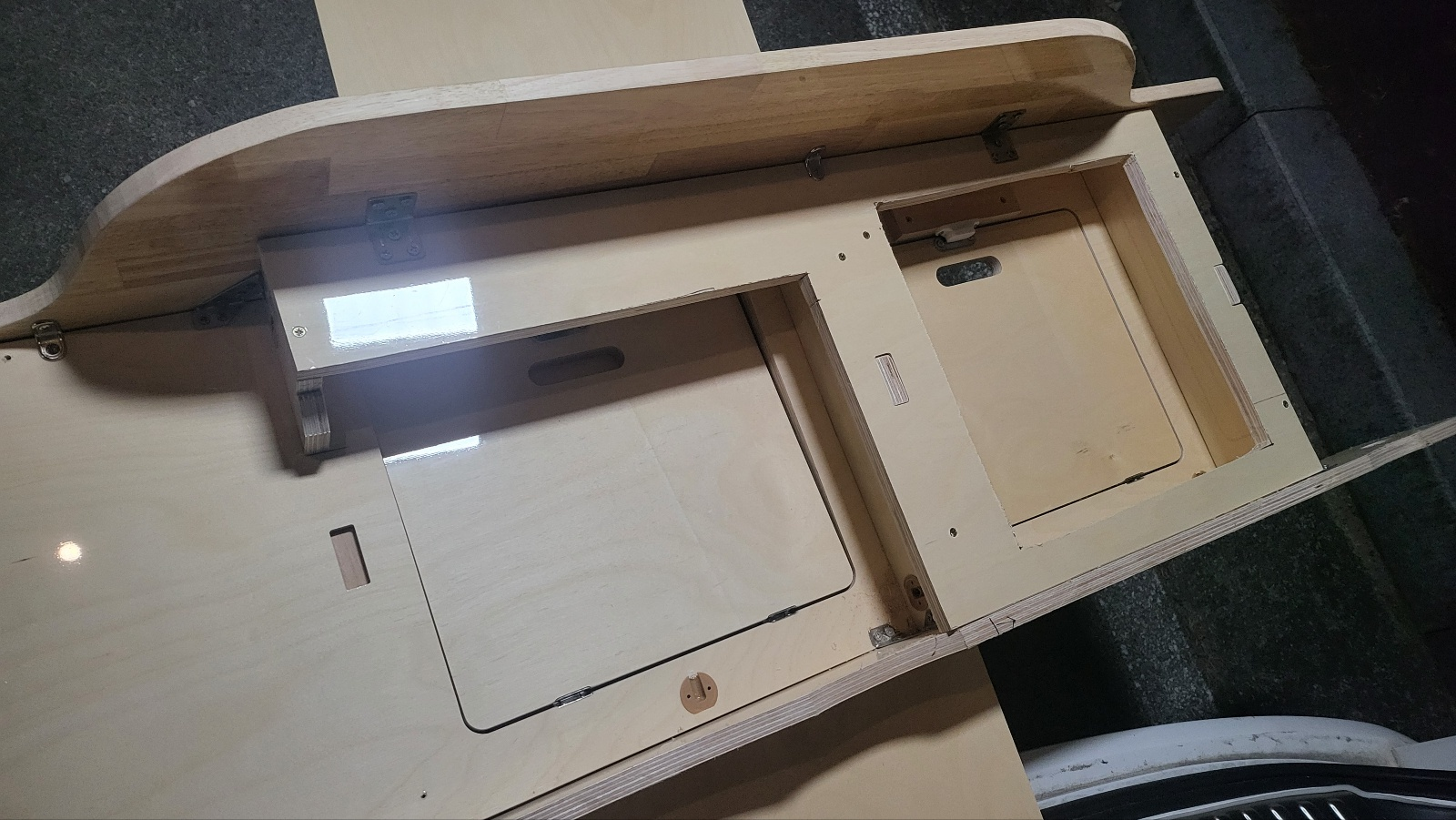

침상키트 배치

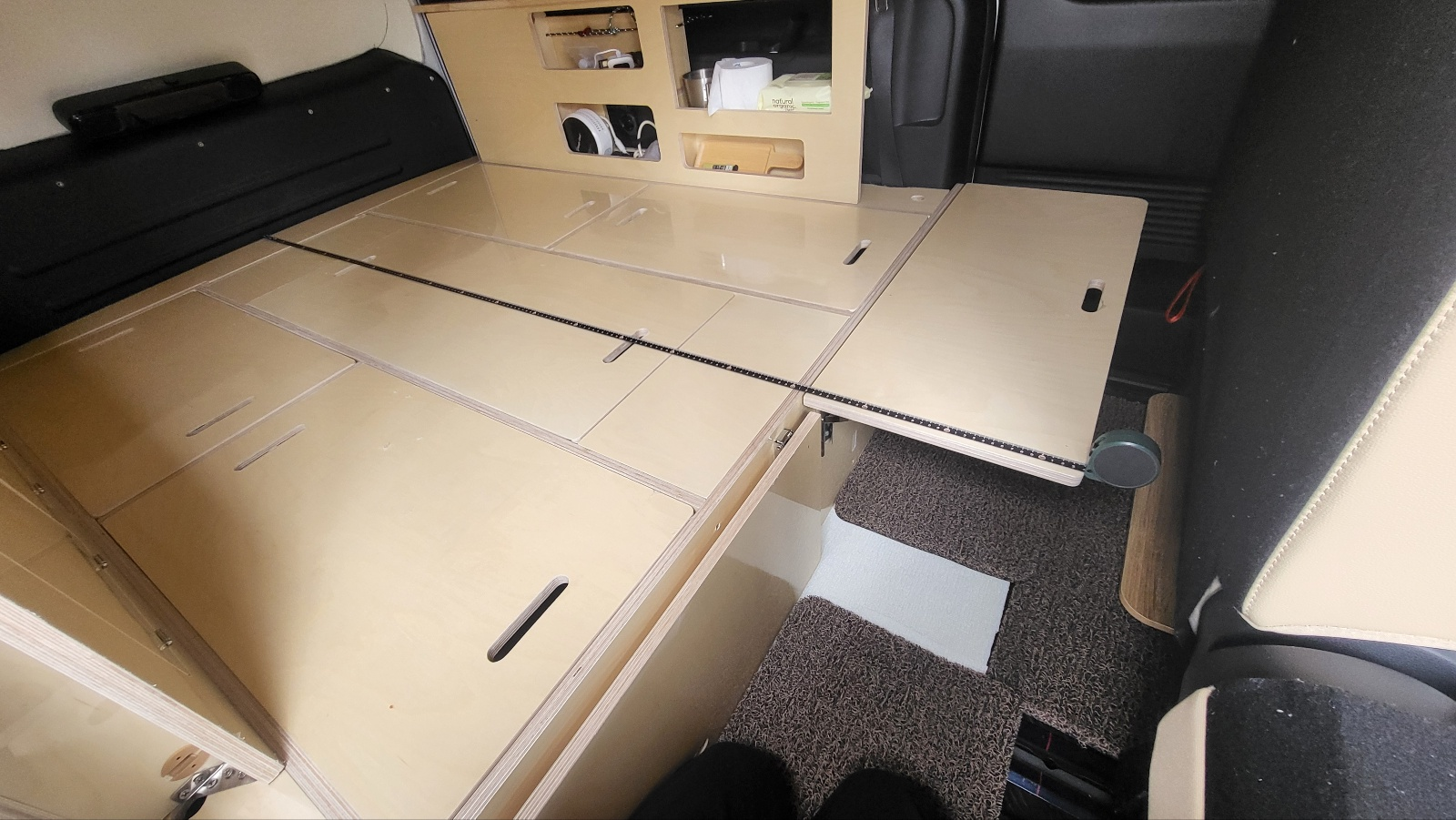

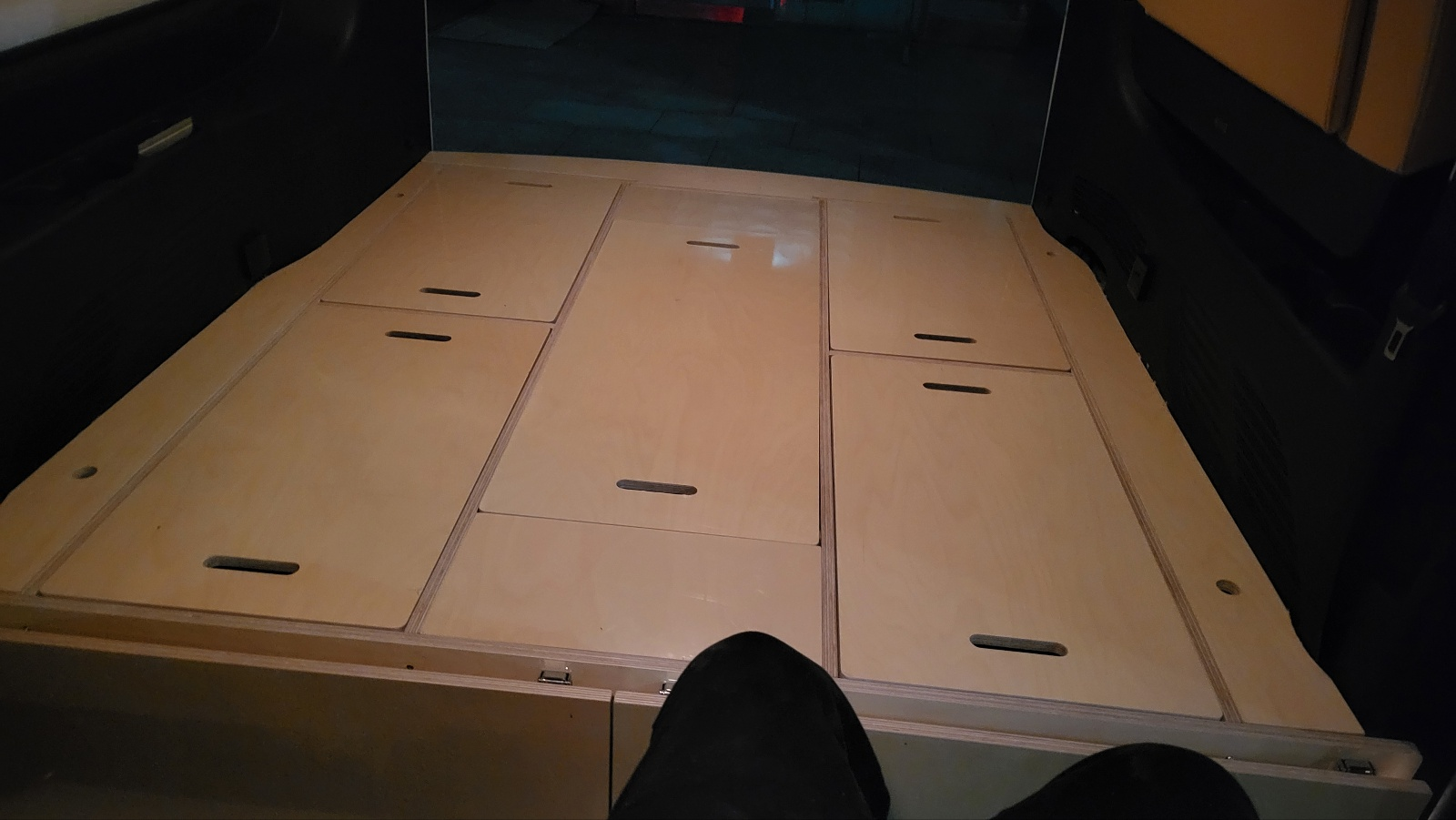

침상키트 두껑 다 덮은 모습







후면 확장 테이블

하단에 손잡이 구멍 있는  판이 슬라이딩 방식 테이블





칸막이 부분 은 위로 슬라이딩 시킬 수 있고, 내부로 접근 가능

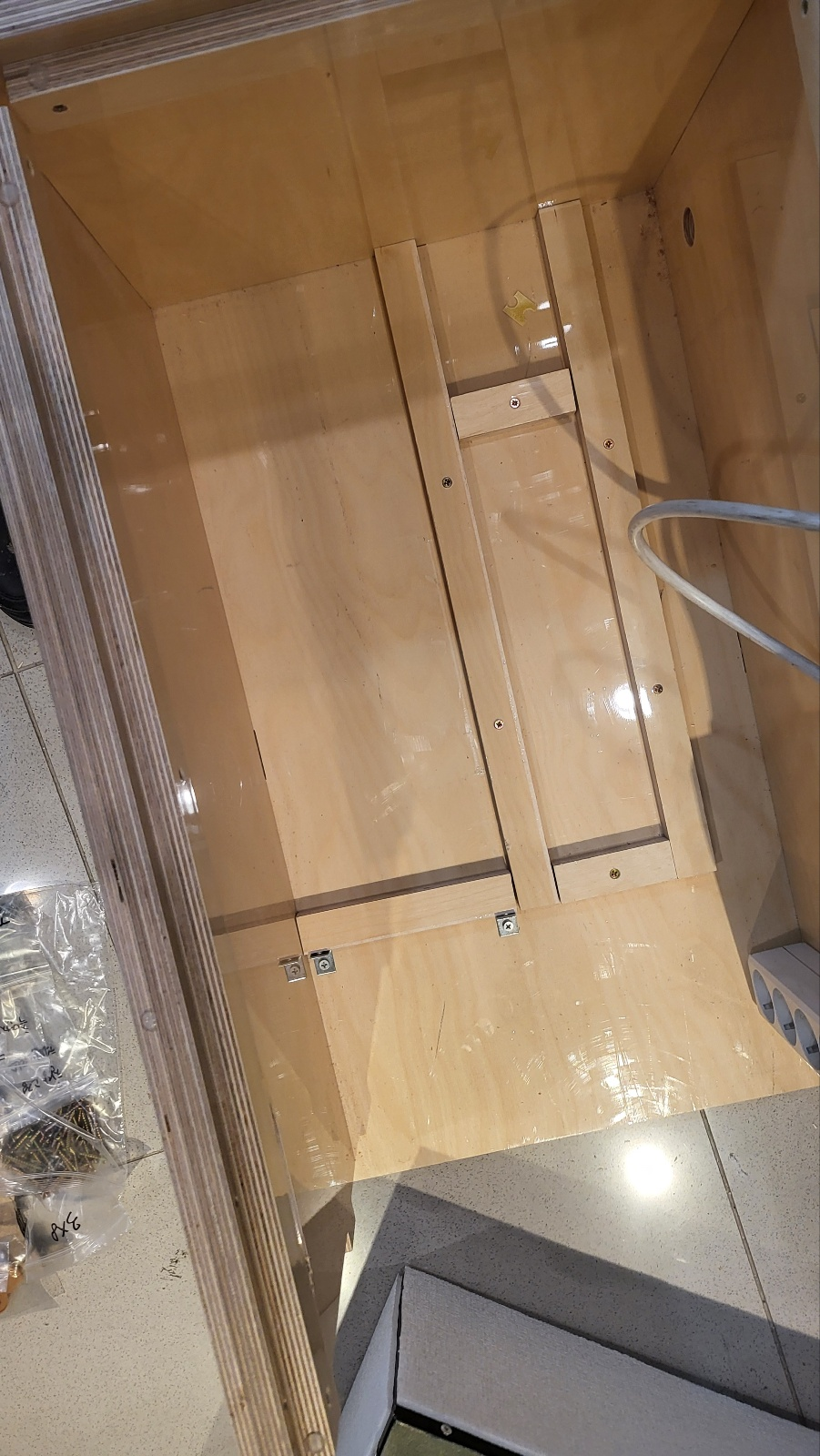

- 내부 오른쪽 측면에  확장 테이블 받침대

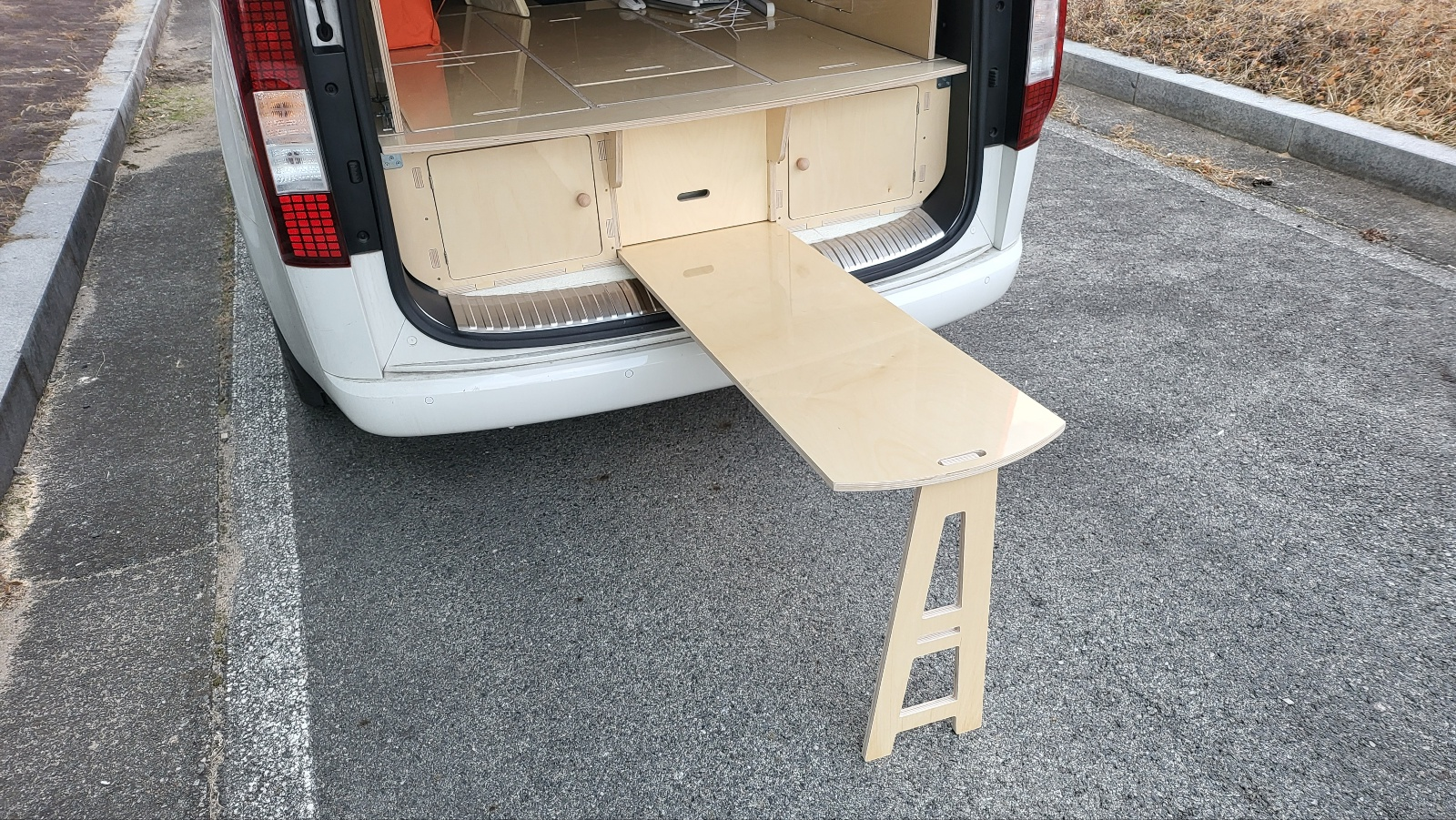

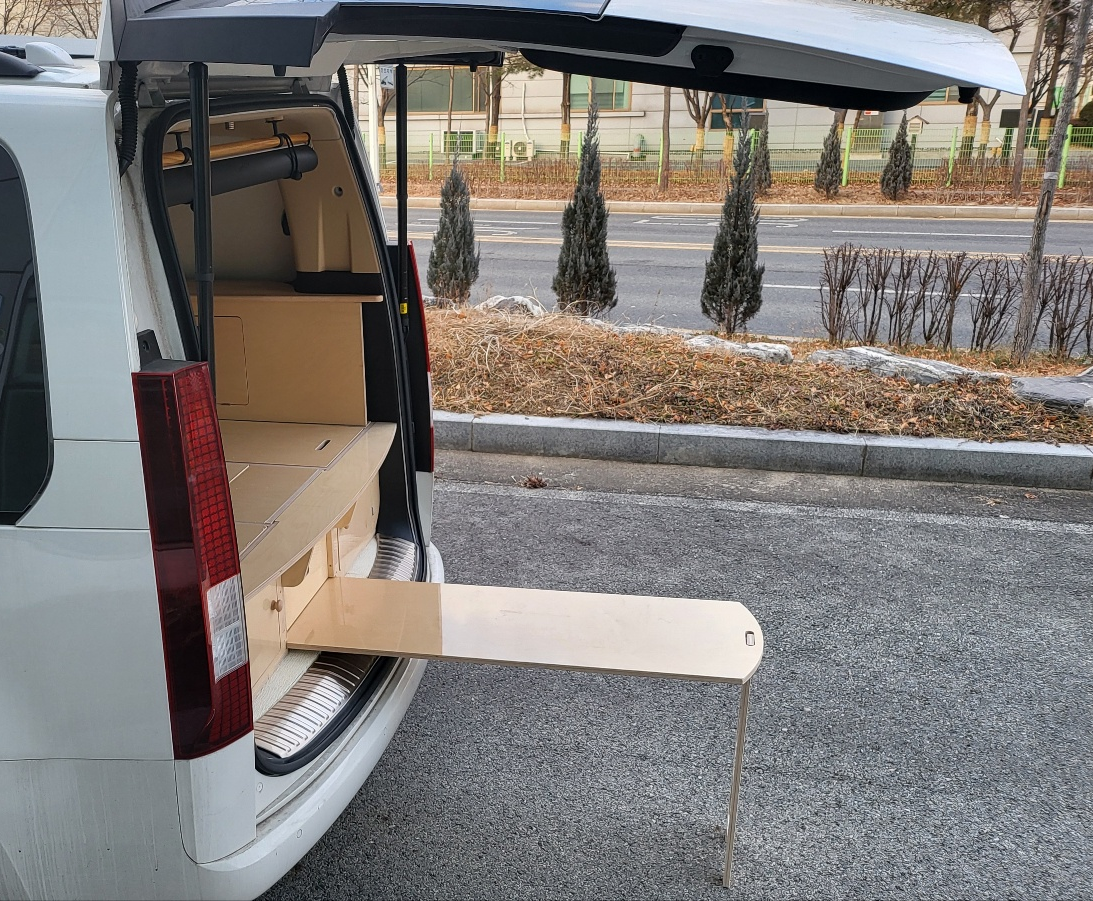

확장 테이블 전부 뺀 모습 .

돌출길이 약 1.1m

내하중 : 50kg 정도는 무난. 체중 70kg 인 사람 앉은 경우 약간 휨.  테이블 용도로는 충분한 강도.





테일게이트와 비교.

- 테이블 끝자리에 의자 배치해도 테일 게이트 내부에 모두 들어온다.  후방텐트 설치시 적당한 여유 공간 확보됨.





후면 확장 테이블은 간이 작업대로도 활용가능







침상 트렁크 끝단 강도 보강

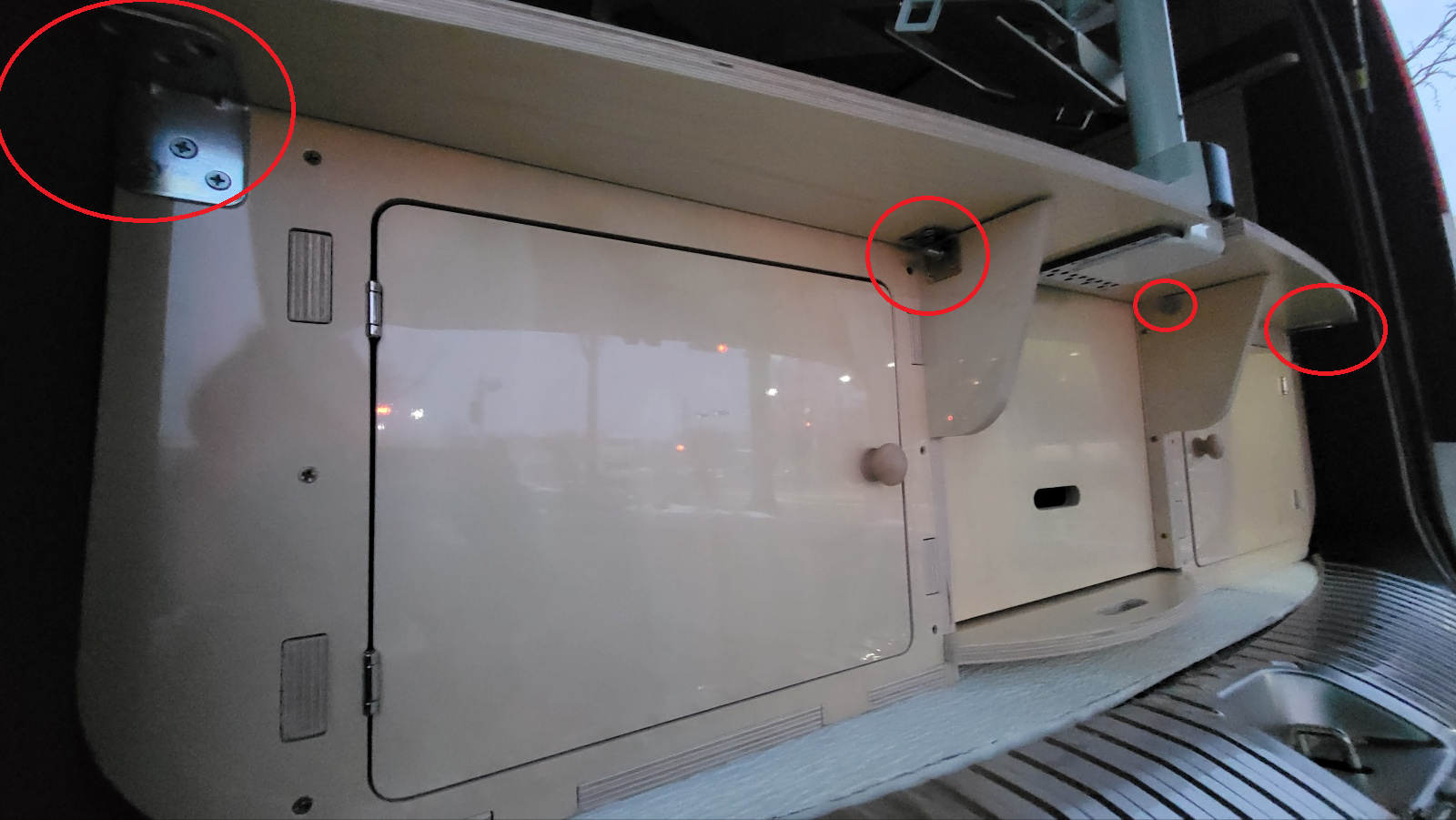

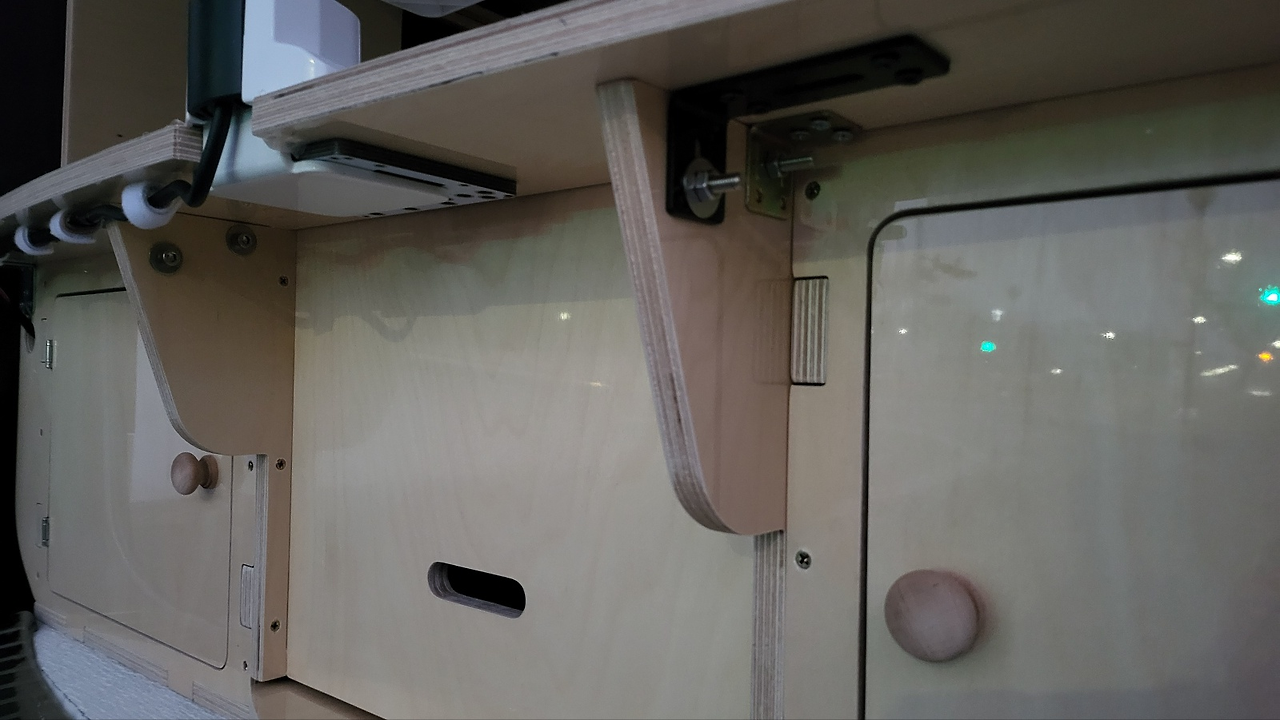

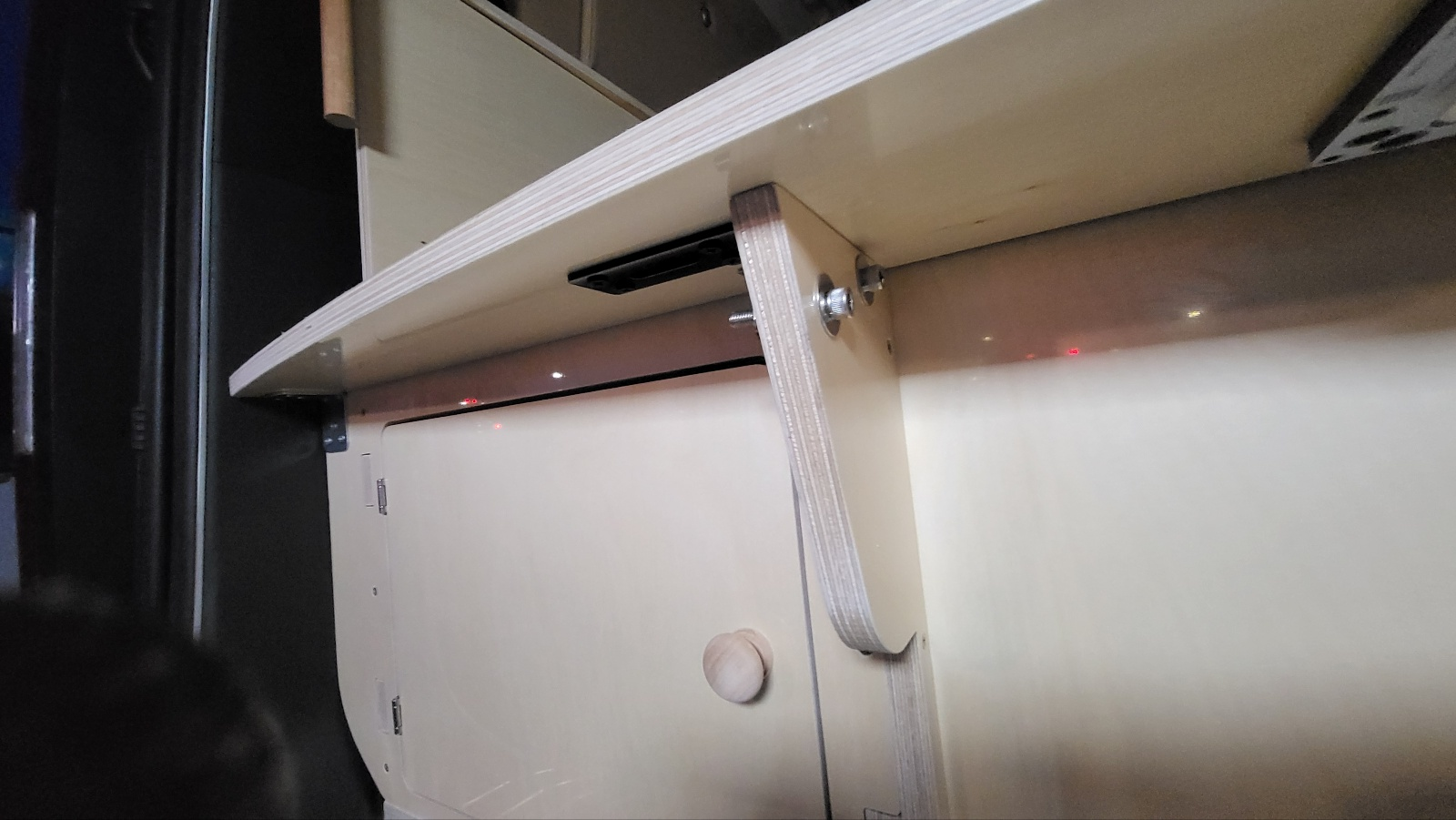

- 트렁크 끝 부분에 있는 판은 원래 나사못으로 앞의 나무 부분과 고정하게 되어있는데, 아래 붉은색 원 부분 처럼 ㄱ 자 꺽쇠 이용하여 강도 보강과 동시에 분해 재조립 용이하도록 볼트로 고정되게하였다.  끝단 2개는 상판에 나사못 고정하지 않았음.

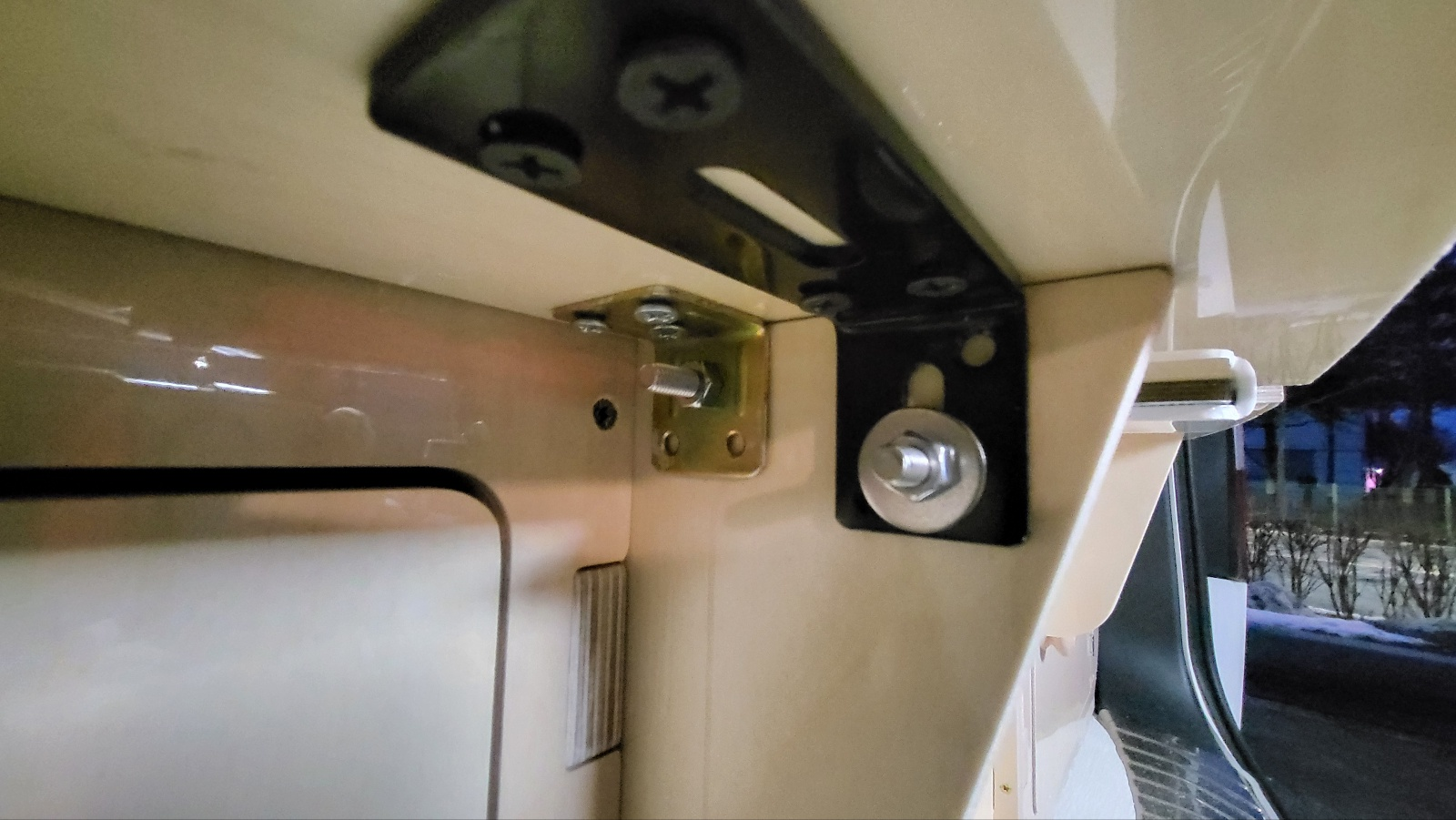

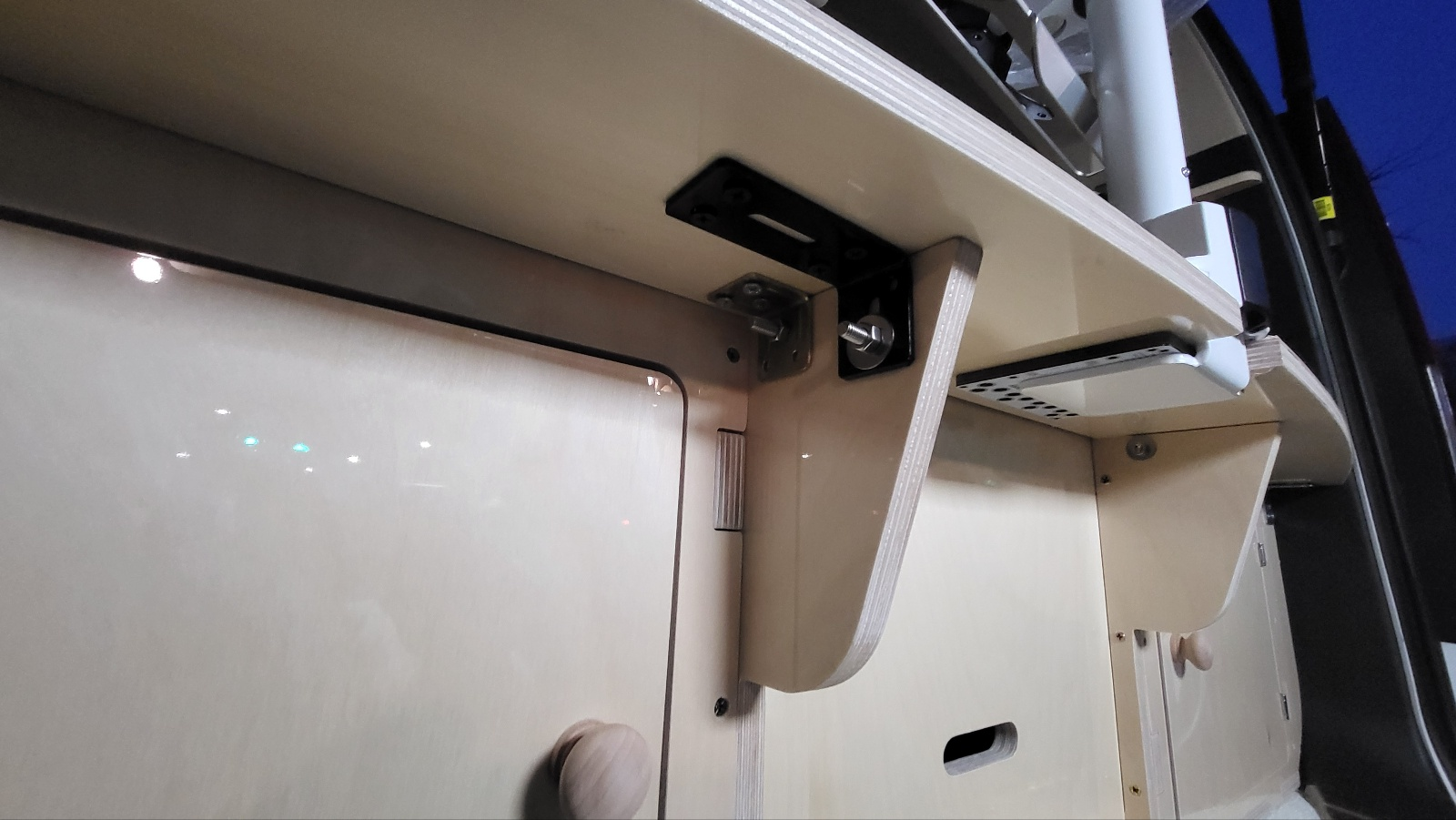

위 꺽쇠 만으로도 통상적인 활용에서는 충분하나, 모니터 거치대  장착하게 되어 강도 보강을 위하여 아래 검은색 꺽쇠 추가.







오른쪽도 동일 방식 강도 보강





측면장 개조

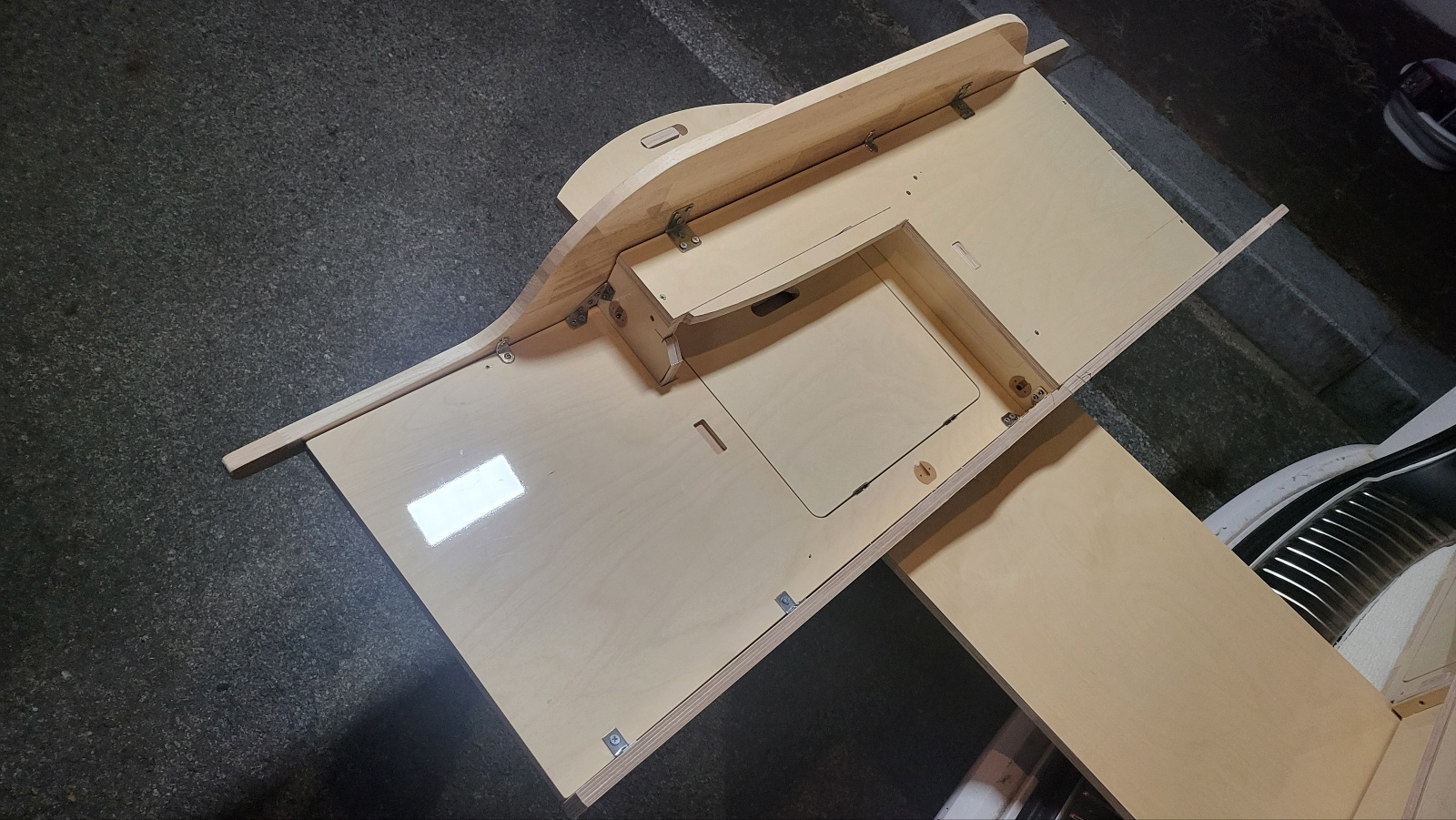

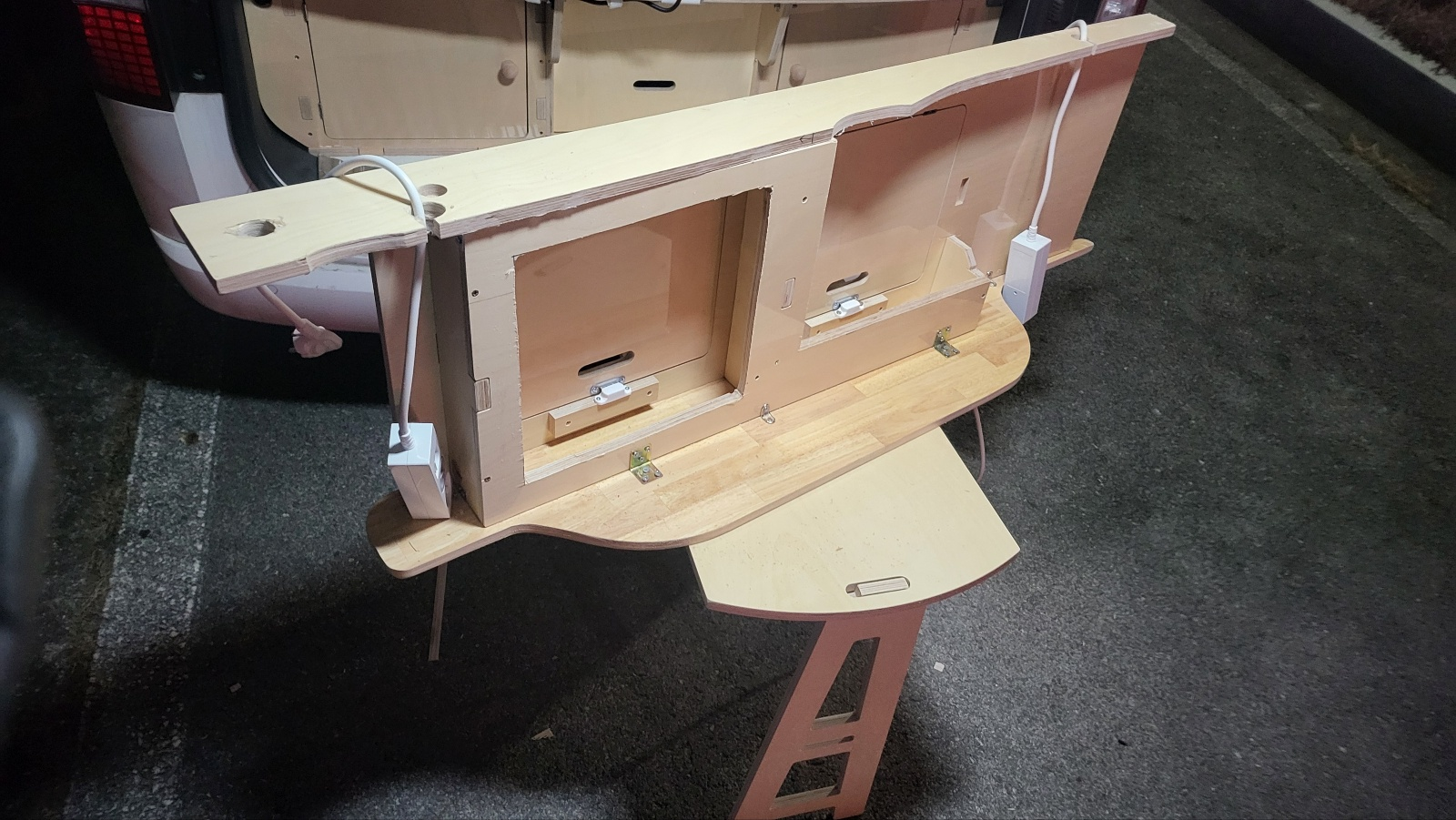

- 뒤에서 봤을때 오른쪽 측면장은 배치할때 측면 트림과 간섭이 있어서 잘 들어가지 않아 아래 사진처럼 뒷면 일부 잘라내어야 배치가능했다.



추가로 아래 사진의 오른쪽 부분에 크게 구멍 내뒀다.

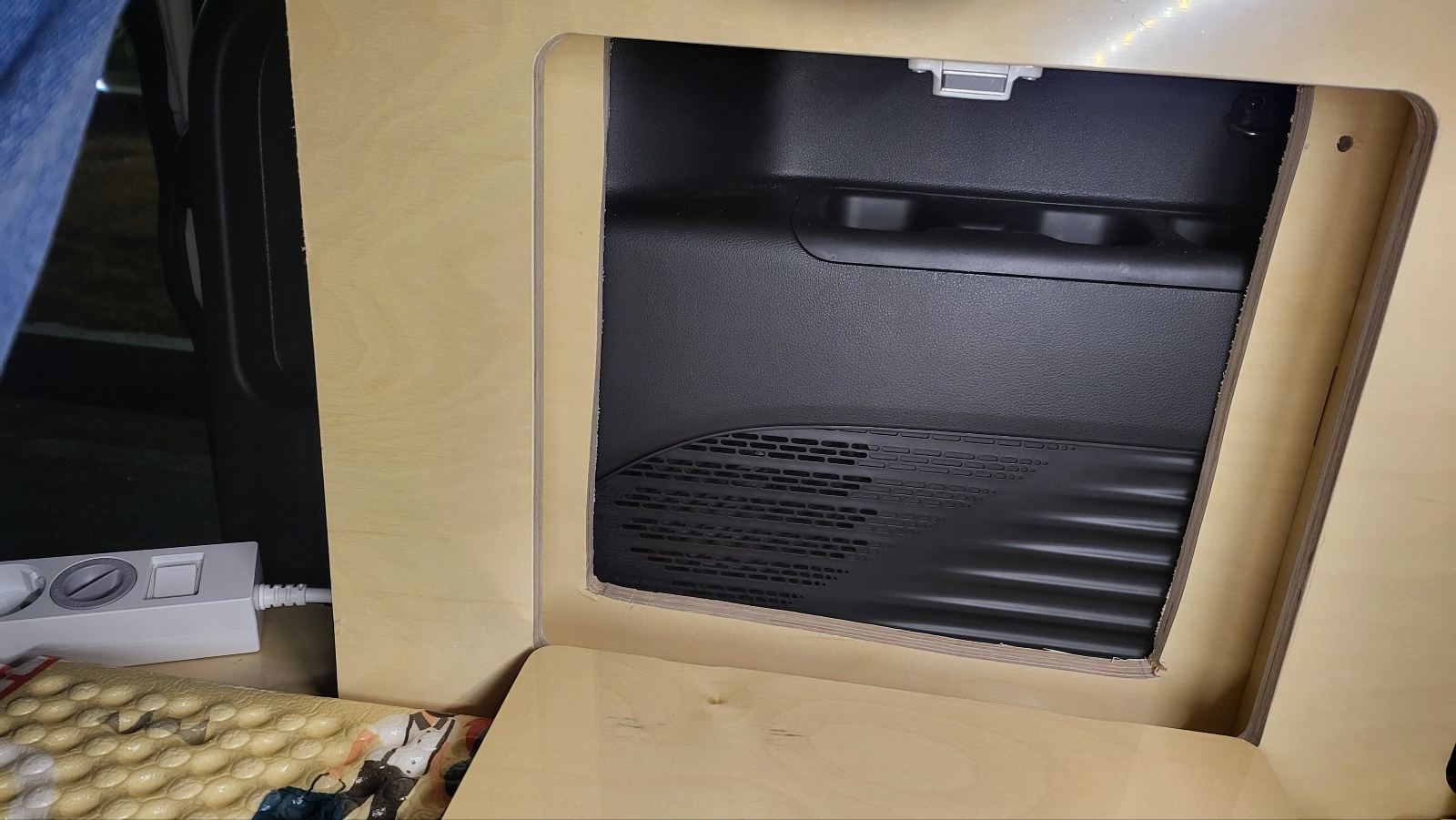

이렇게 구멍내면 차량 트림에 있는 컵홀더 부분까지 수납공간으로 활용가능.





측면장 고정 방식

- 원래는 측면 트림에 나사못으로 고정하는 방식이나, 로프 이용하여 고정 가능하게 하여 분해 재조립 용이하게 함.

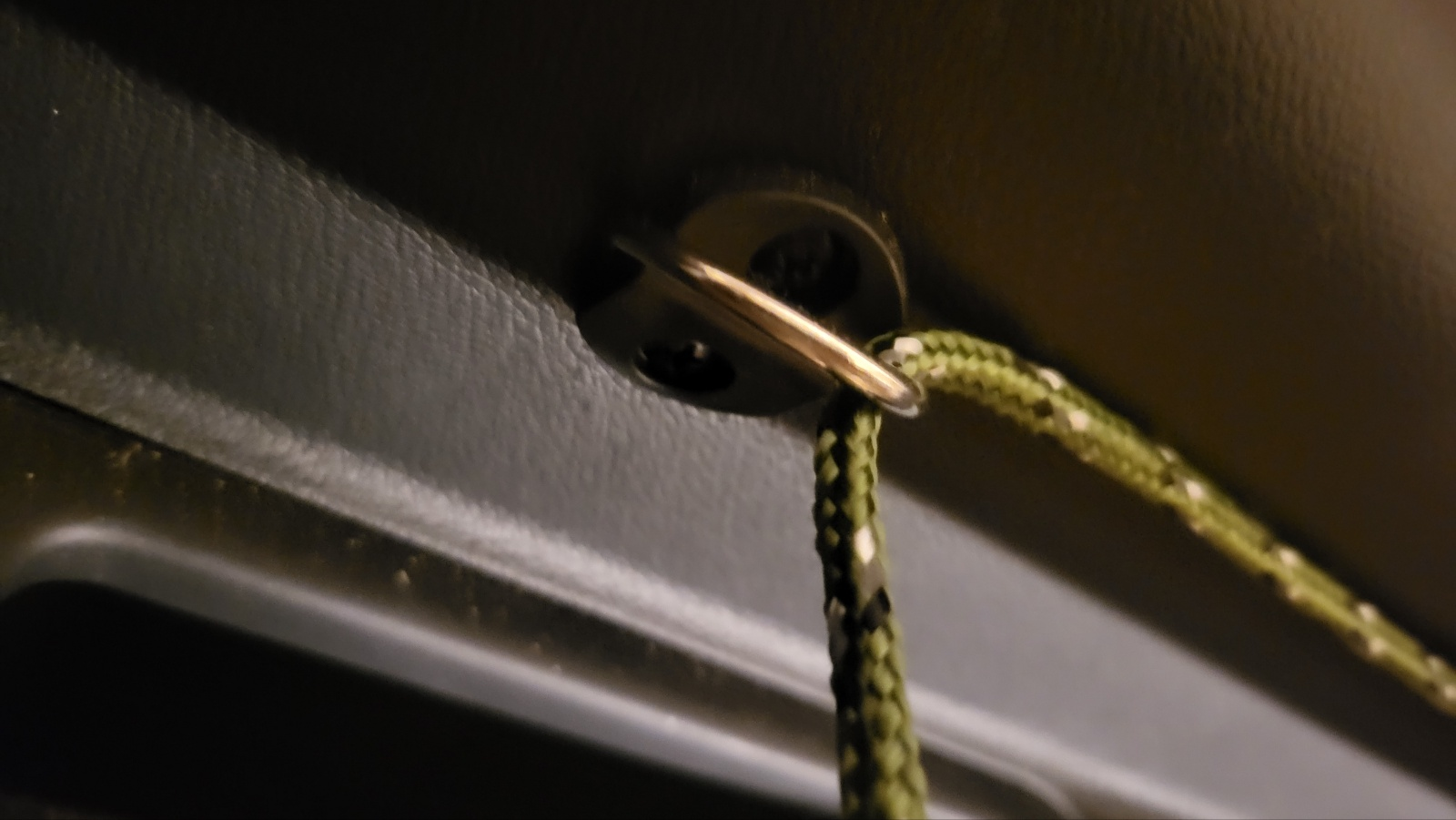

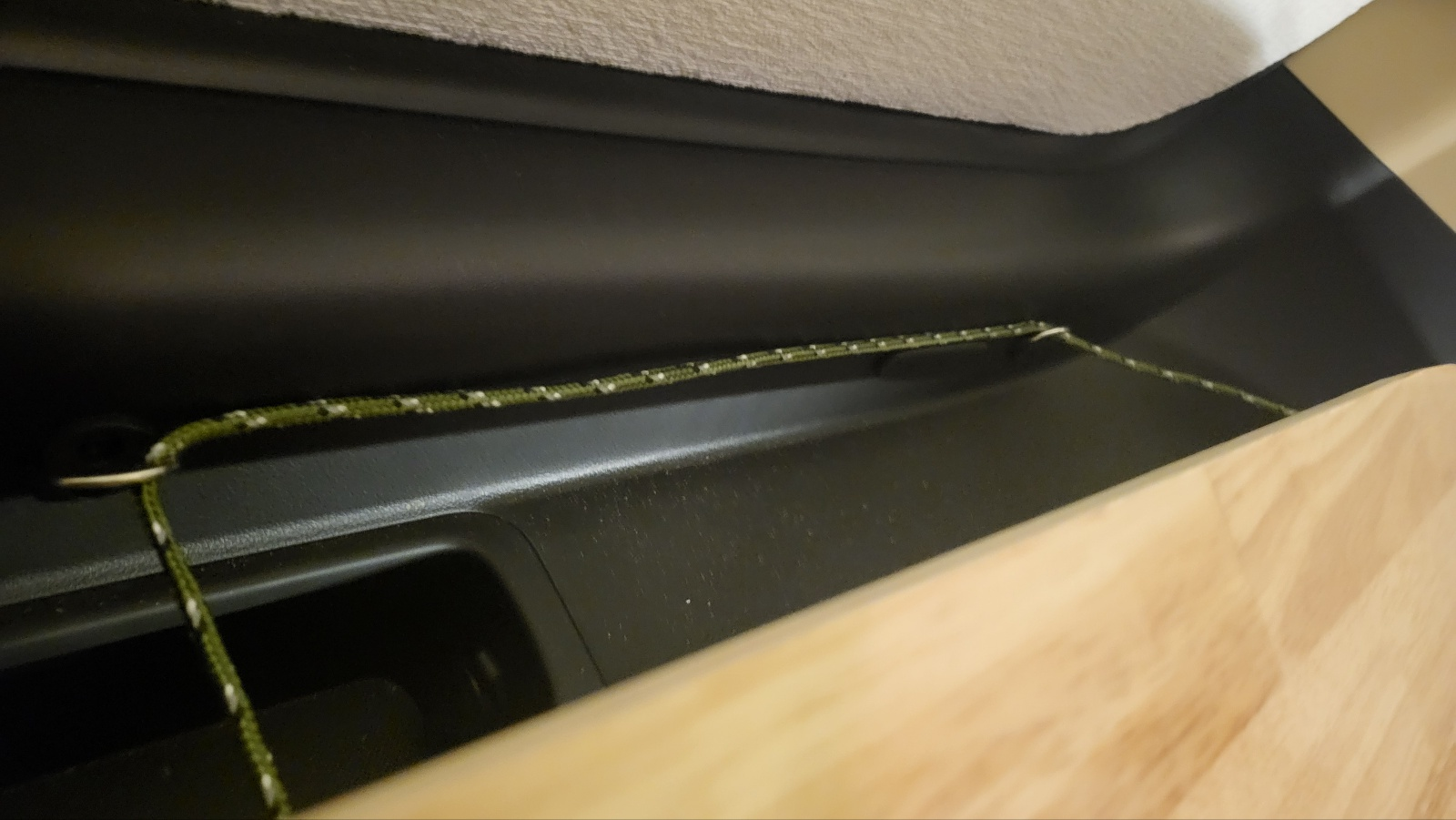

트림에 고리 장착하고,

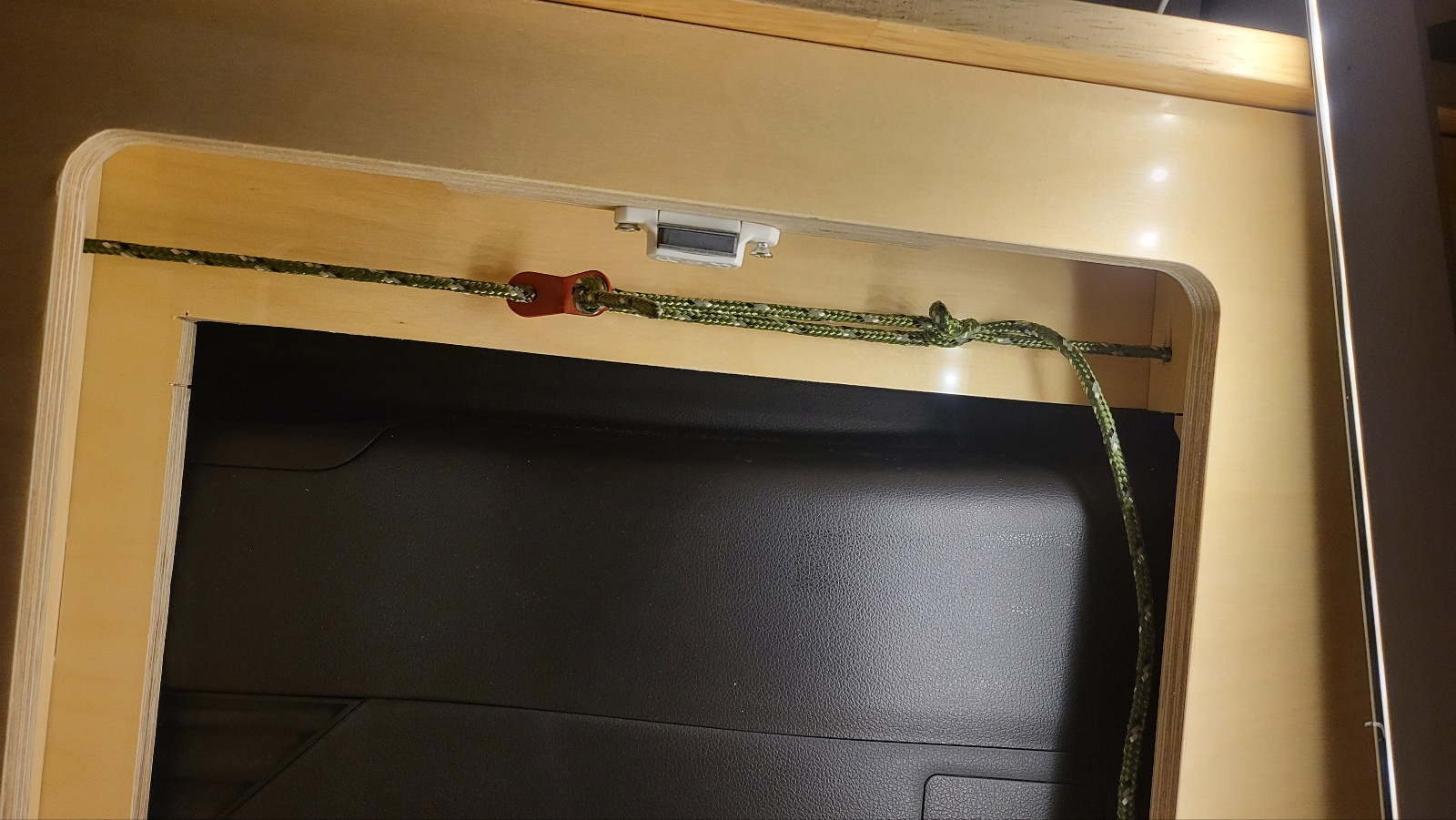

로프를 측면장에 끼워서 로프가 측면장이  쓰러지지 않게 함.





고리 구입처

4set Cargo Net Floor Hook Accessories Rear Trunk Boot Cargo Floor Net Tie Down Hook Ring Loop Hanging Flat Screen Net Fixing Kit



로프는 다이소 캠핑 코너에서 구입.









220V 멀티탭 활용 위한 개조

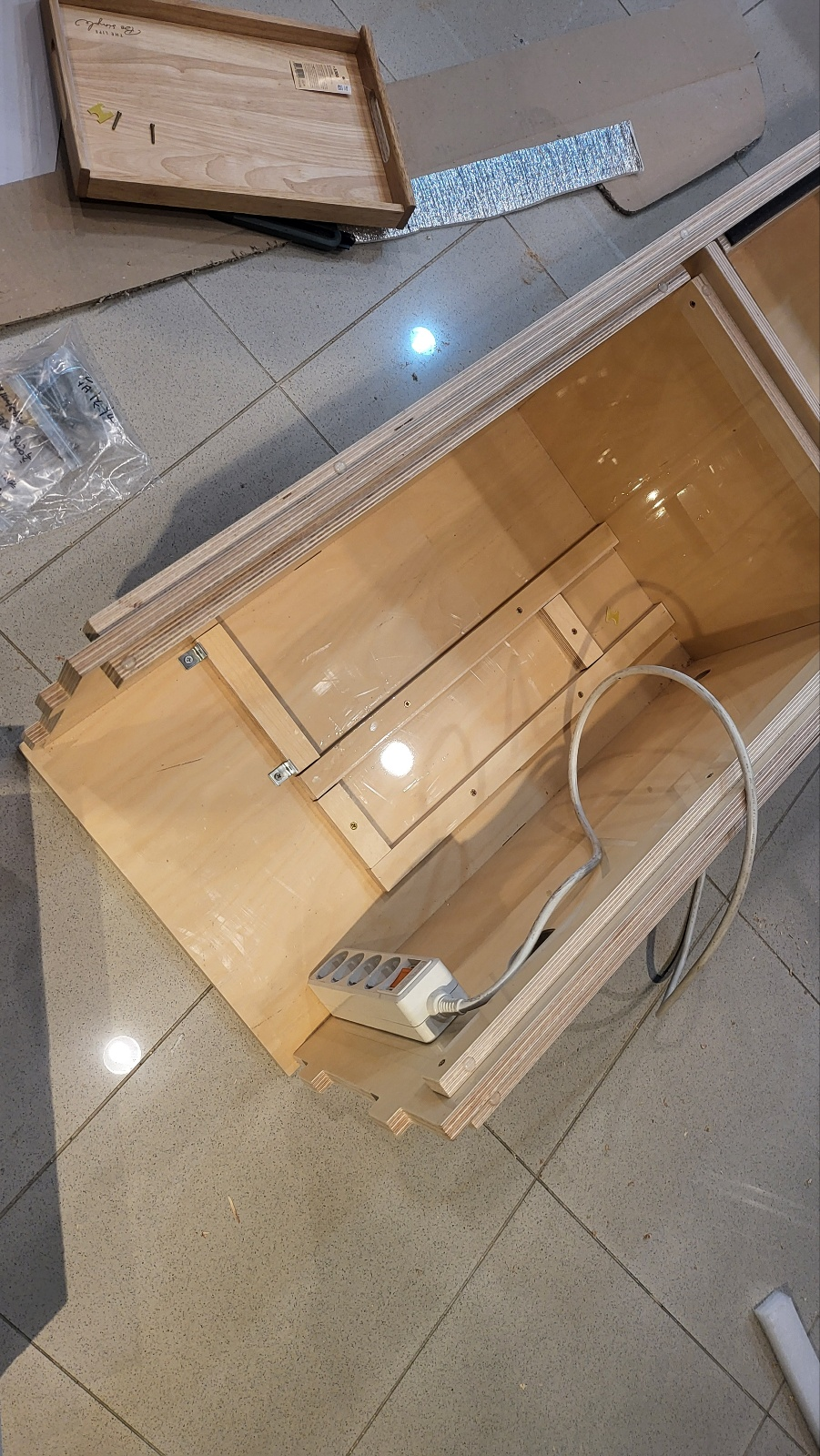

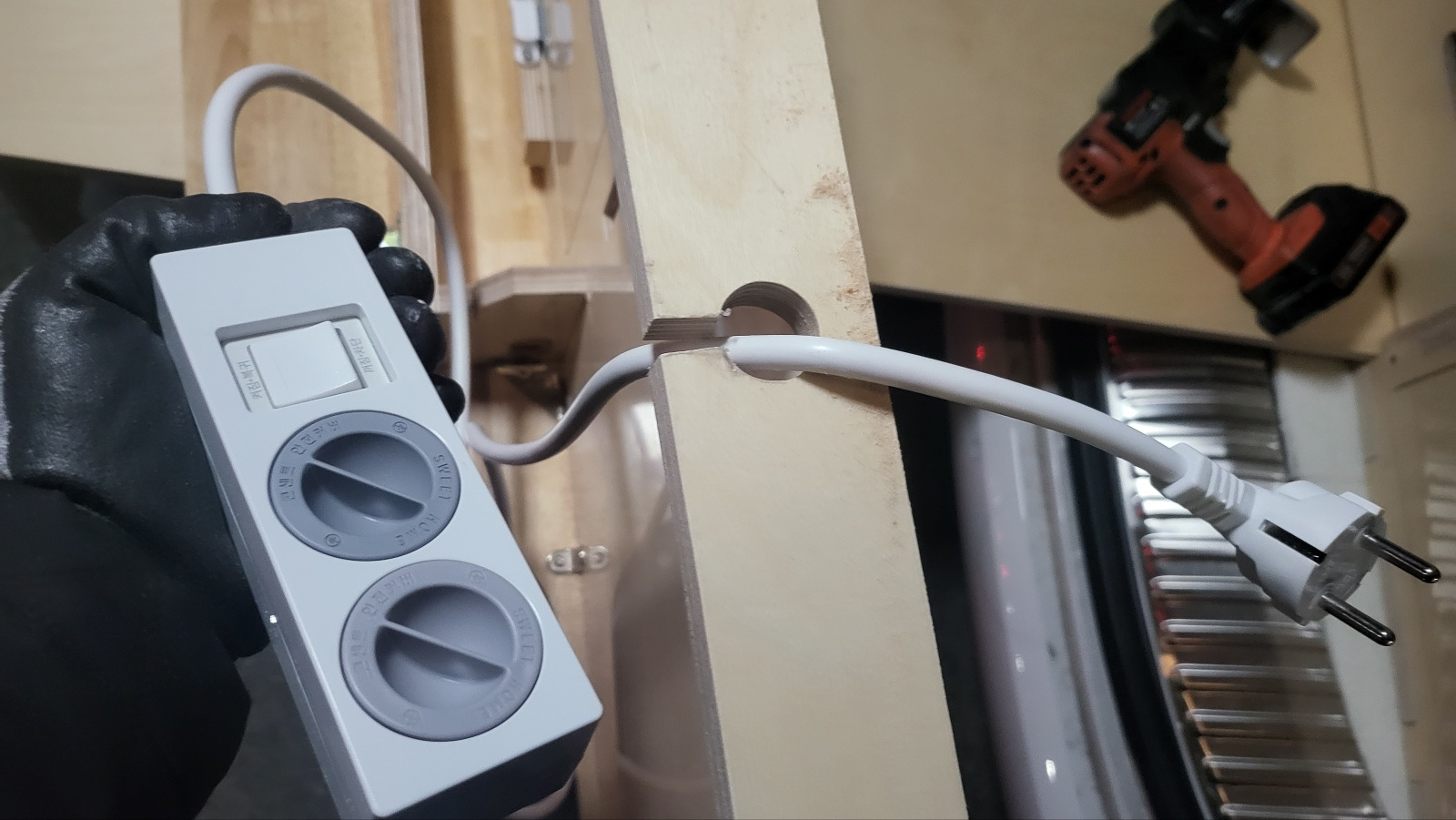

220V 멀티탭  사용하기 위하여 바닥 부분에 구멍내고 아래 사진처럼 멀티탭 배선을 끼울 수있게 하였다.





멀티탭 처리는 앞 뒤 2군데 마련

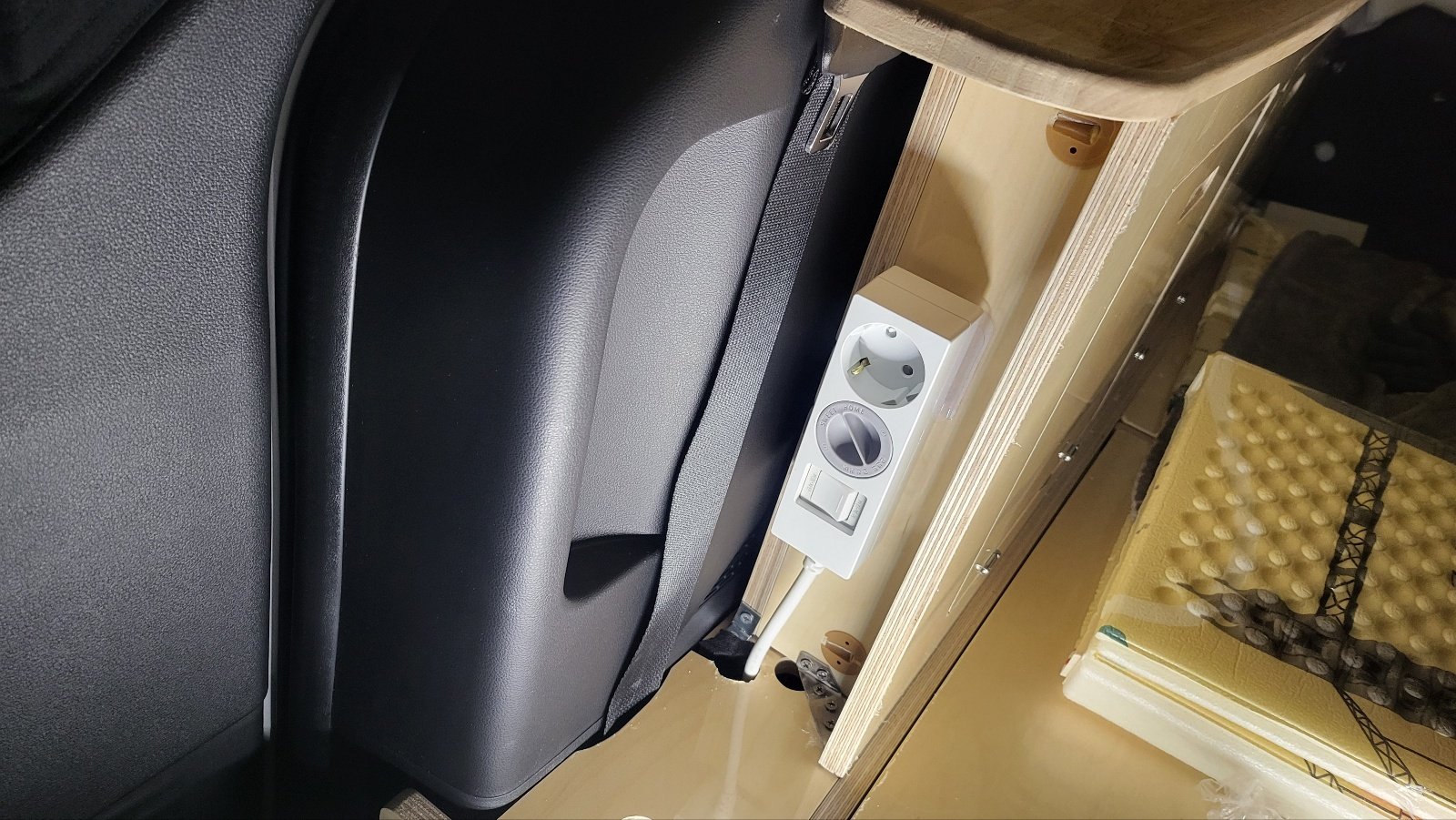

멀티탭 앞부분

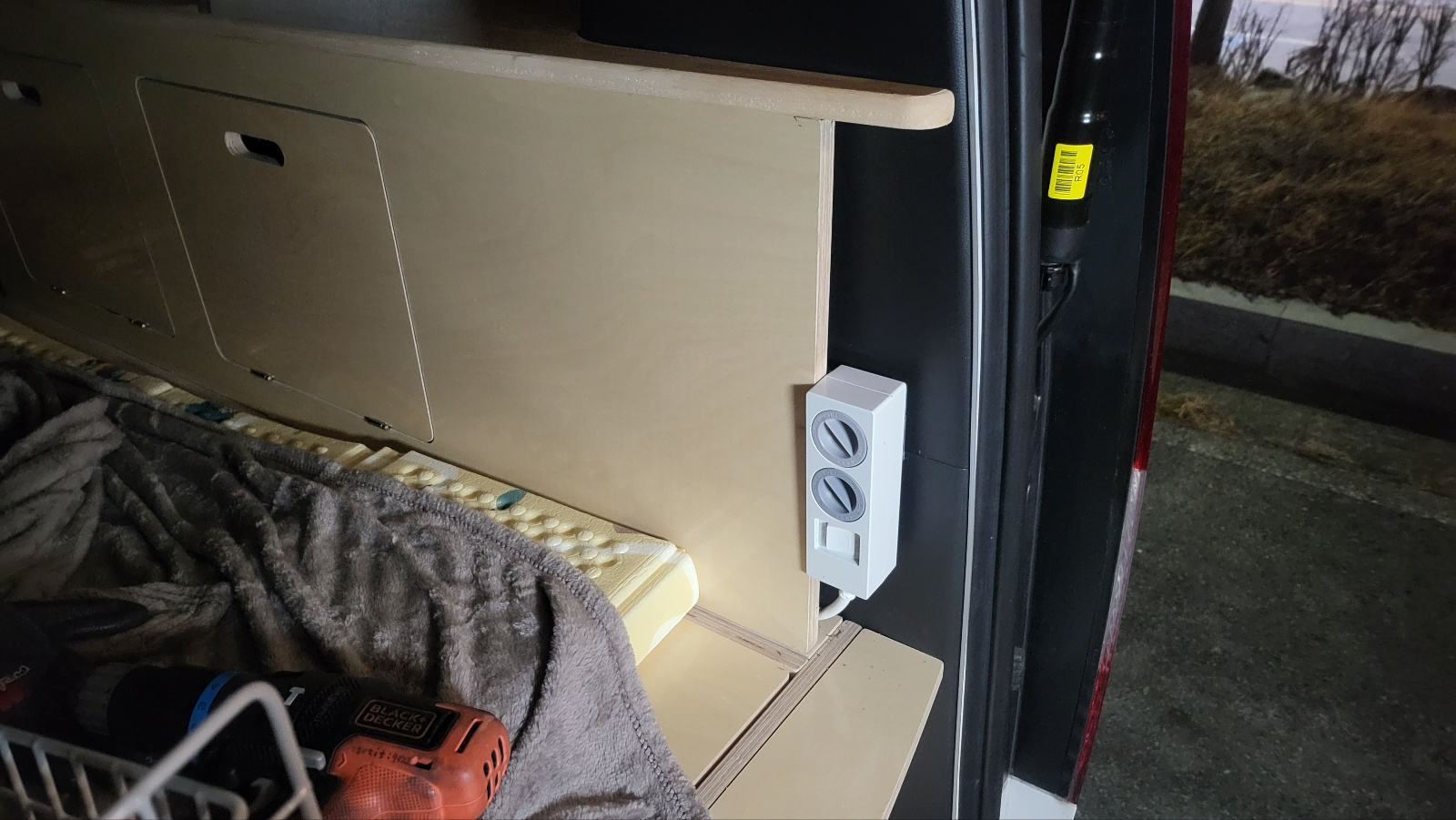

멀티탭 뒷부분

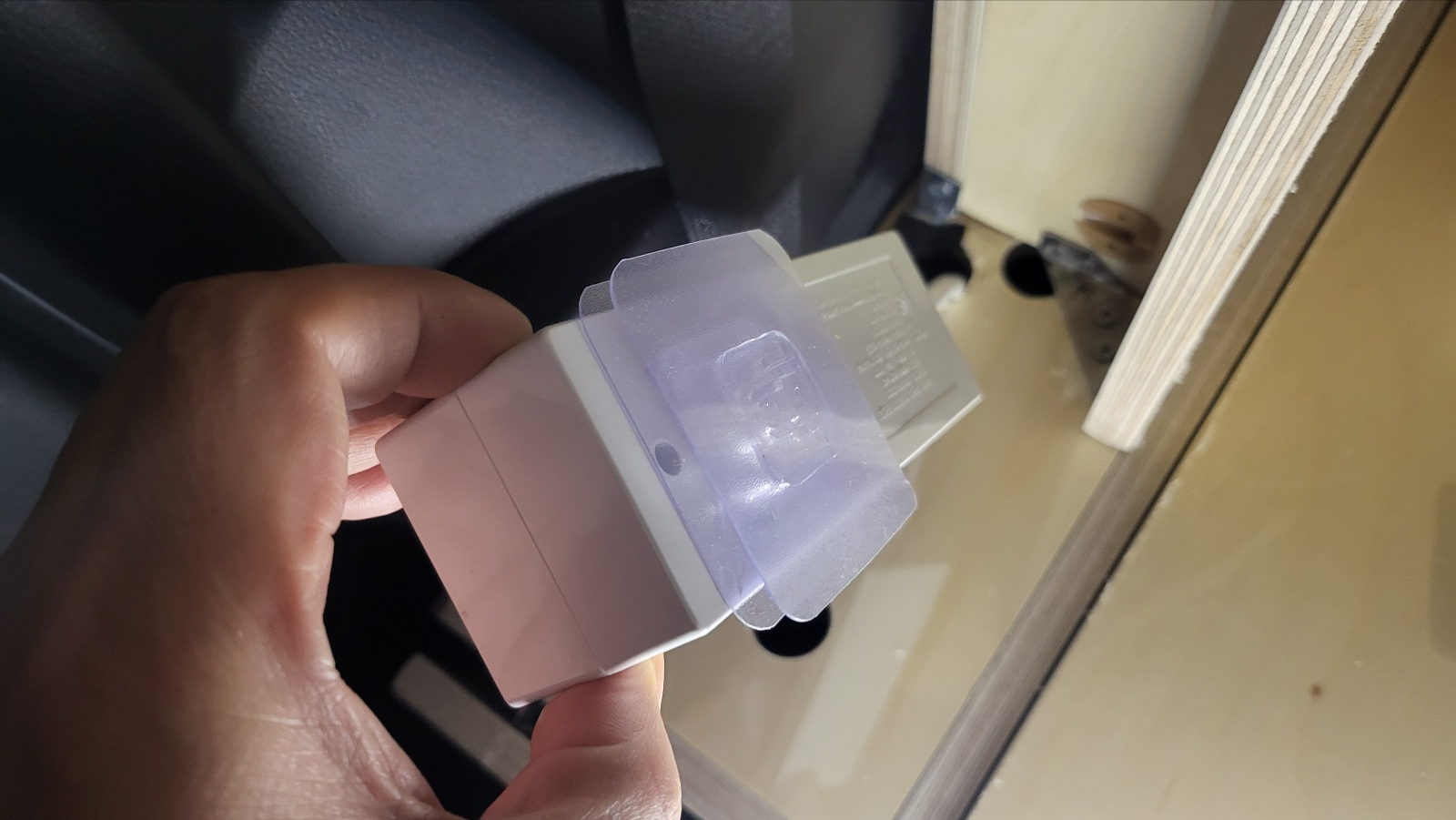

멀티탭 고정은 접착식 슬라이딩 후크 이용하여 쉽게 걸고 뺄 수 있도록 함.





220V 멀티탭 구입처

스윗홈 국내생산 과부하차단 절전 멀티탭 2구+안전커버 1p - 멀티탭 | 쿠팡

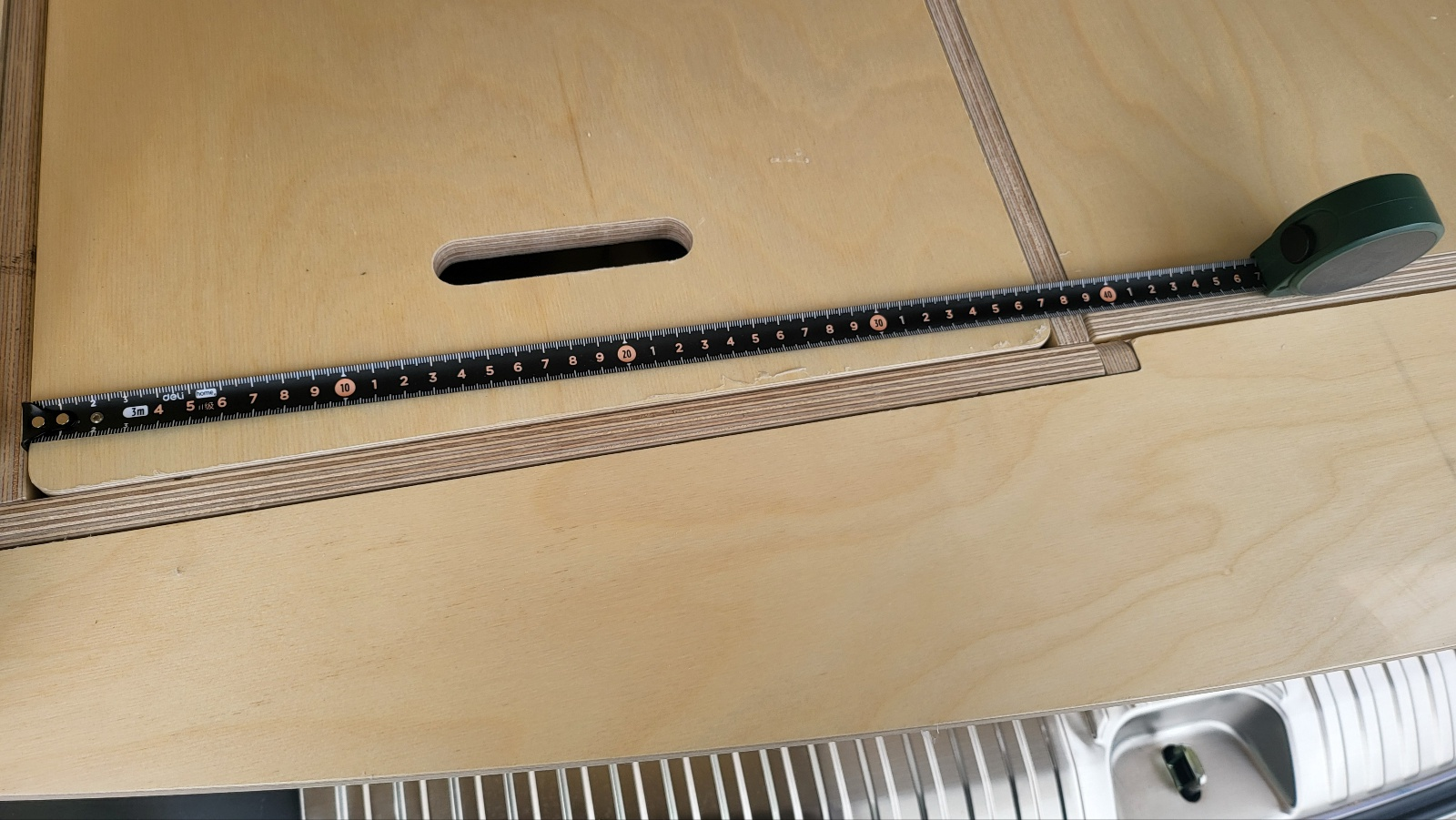

치수 실측

침상 폭

좌우  측면장 경계 :   1215mm

 - 측면장 좌우 모두 배치해도 침상 폭 줄어듦 심하지 않다.

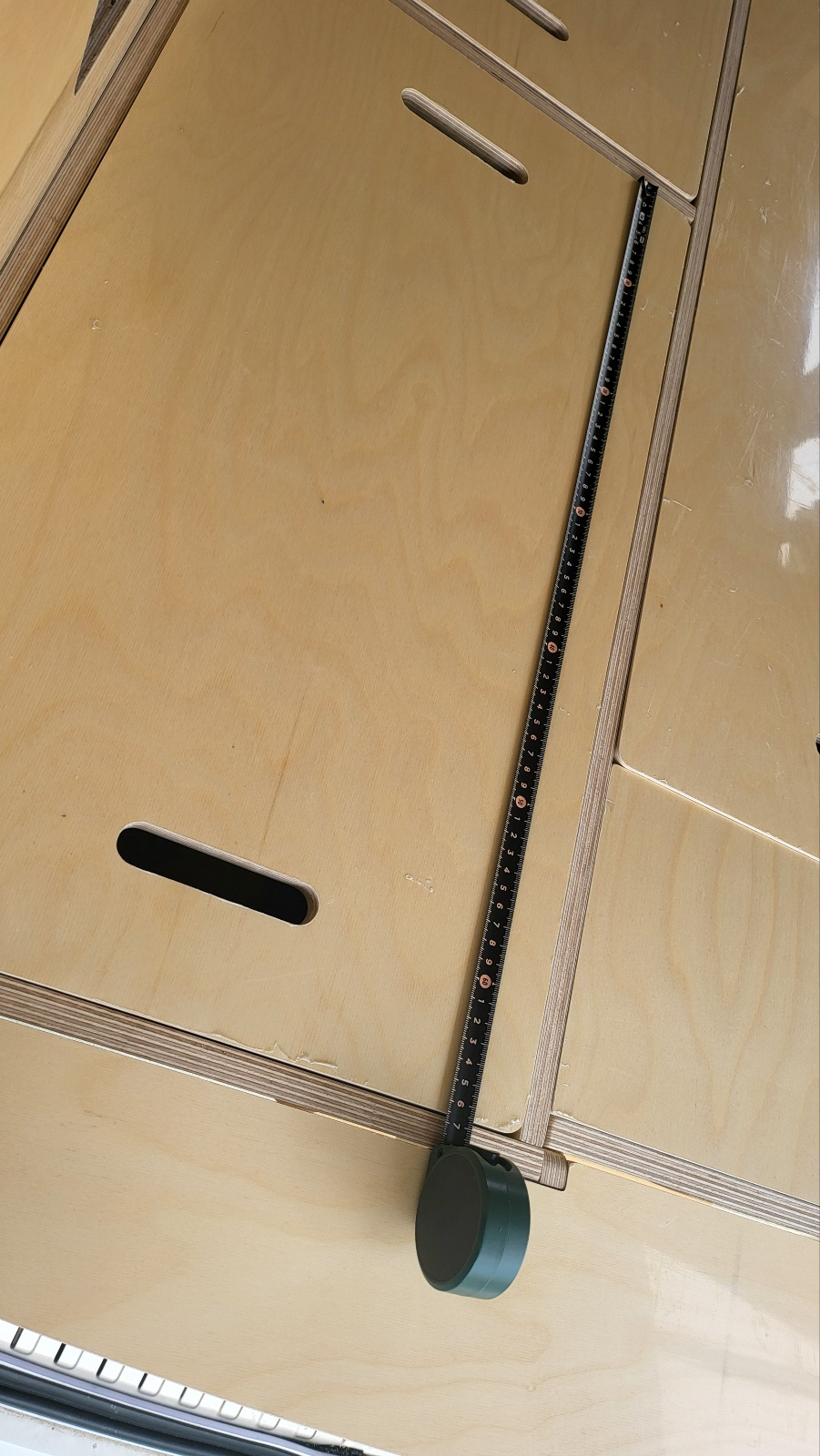

침상 길이

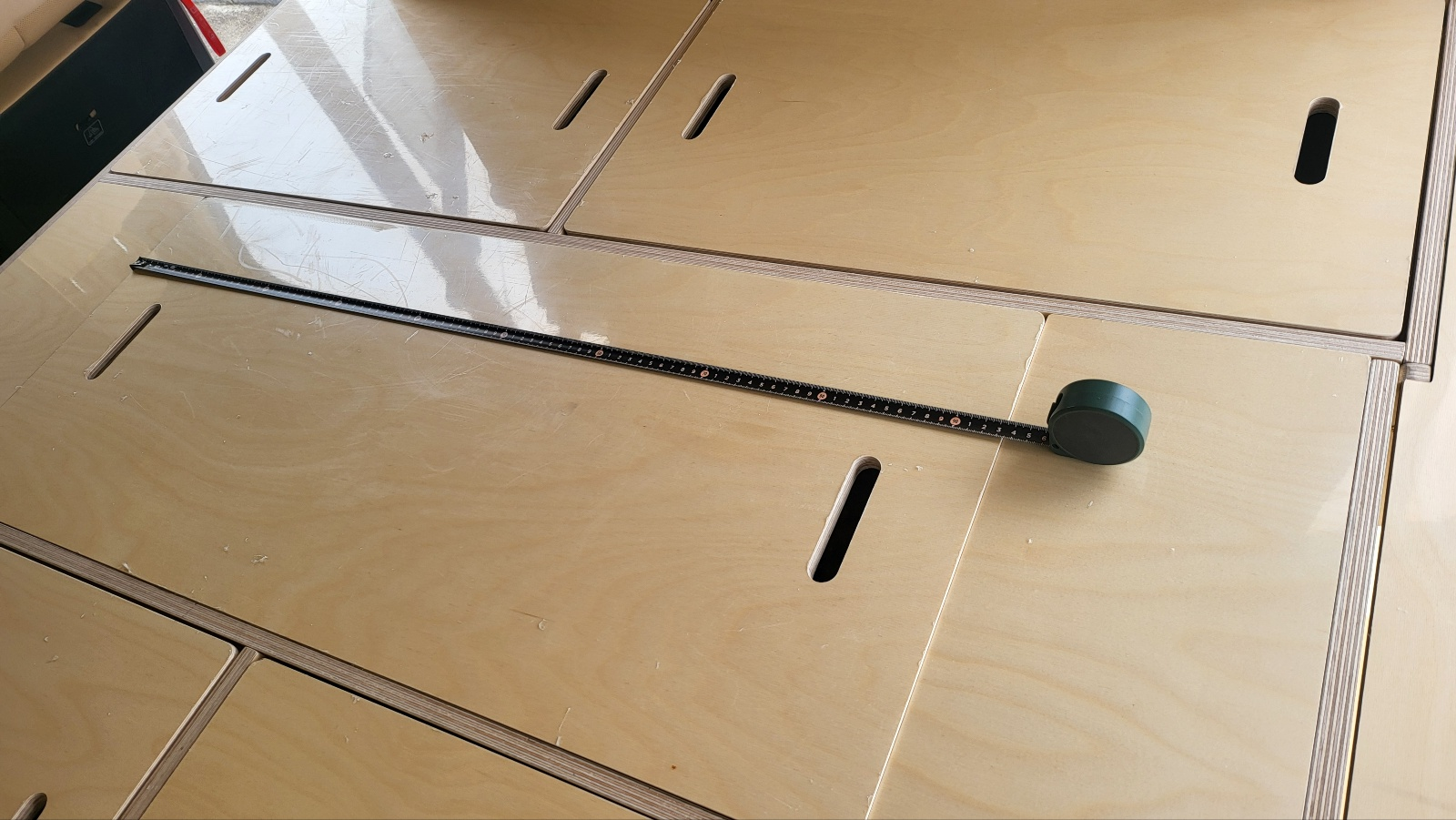

측정 지점



확장시 : 184 cm , 접었을때 152 cm

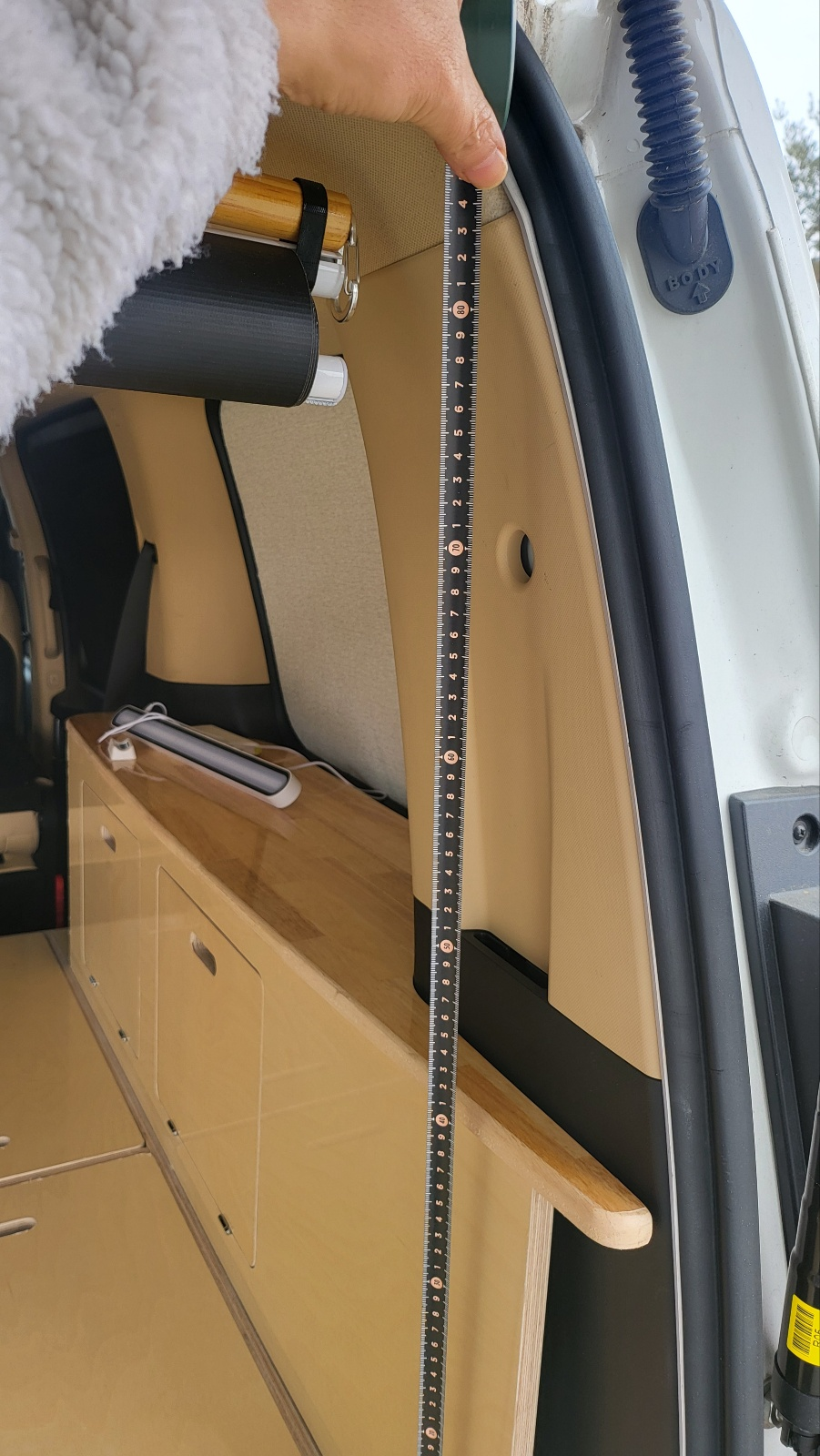

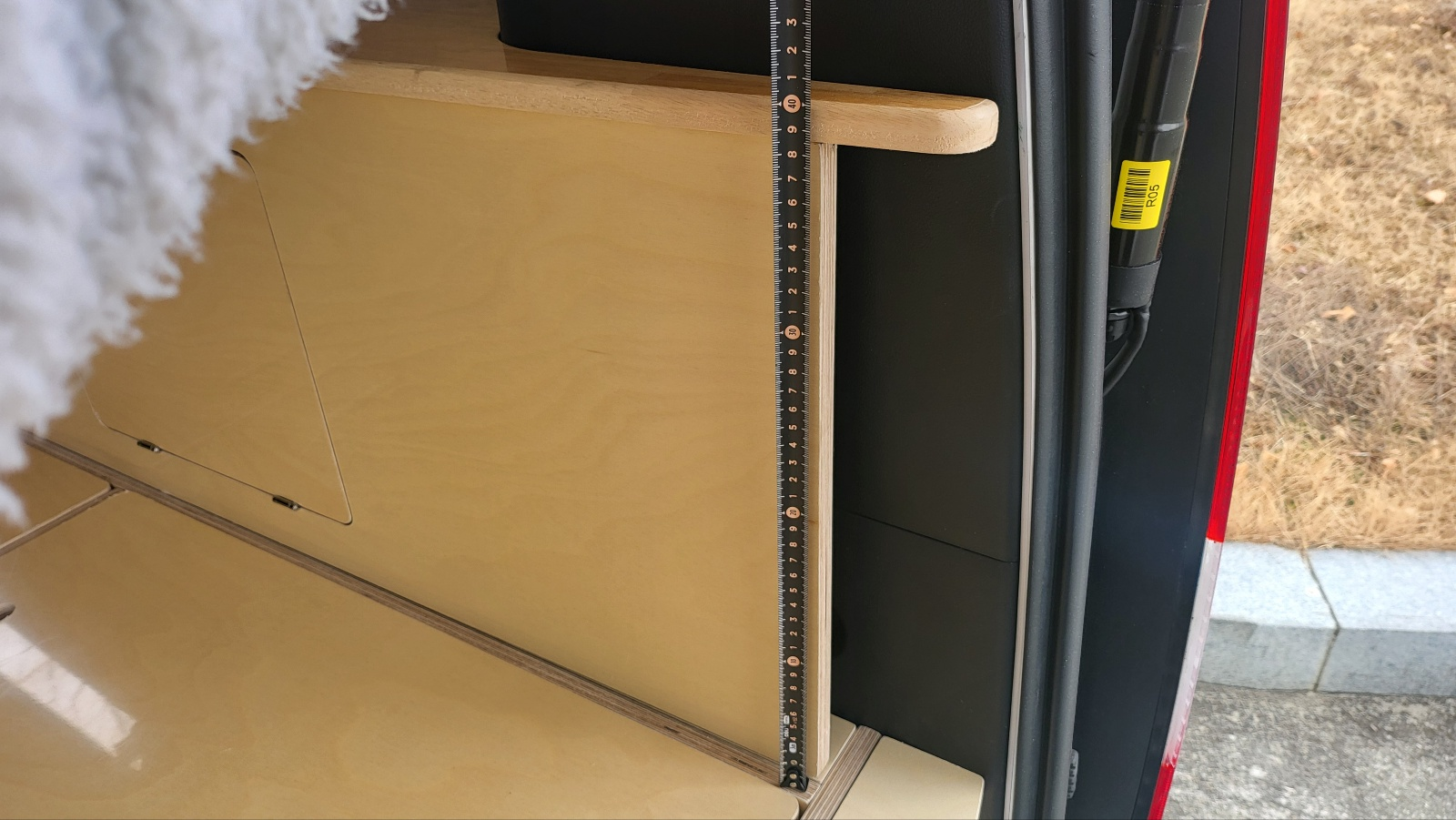

측면장 높이

40cm





침상 면에서 천장 트림 경계까지  84 cm

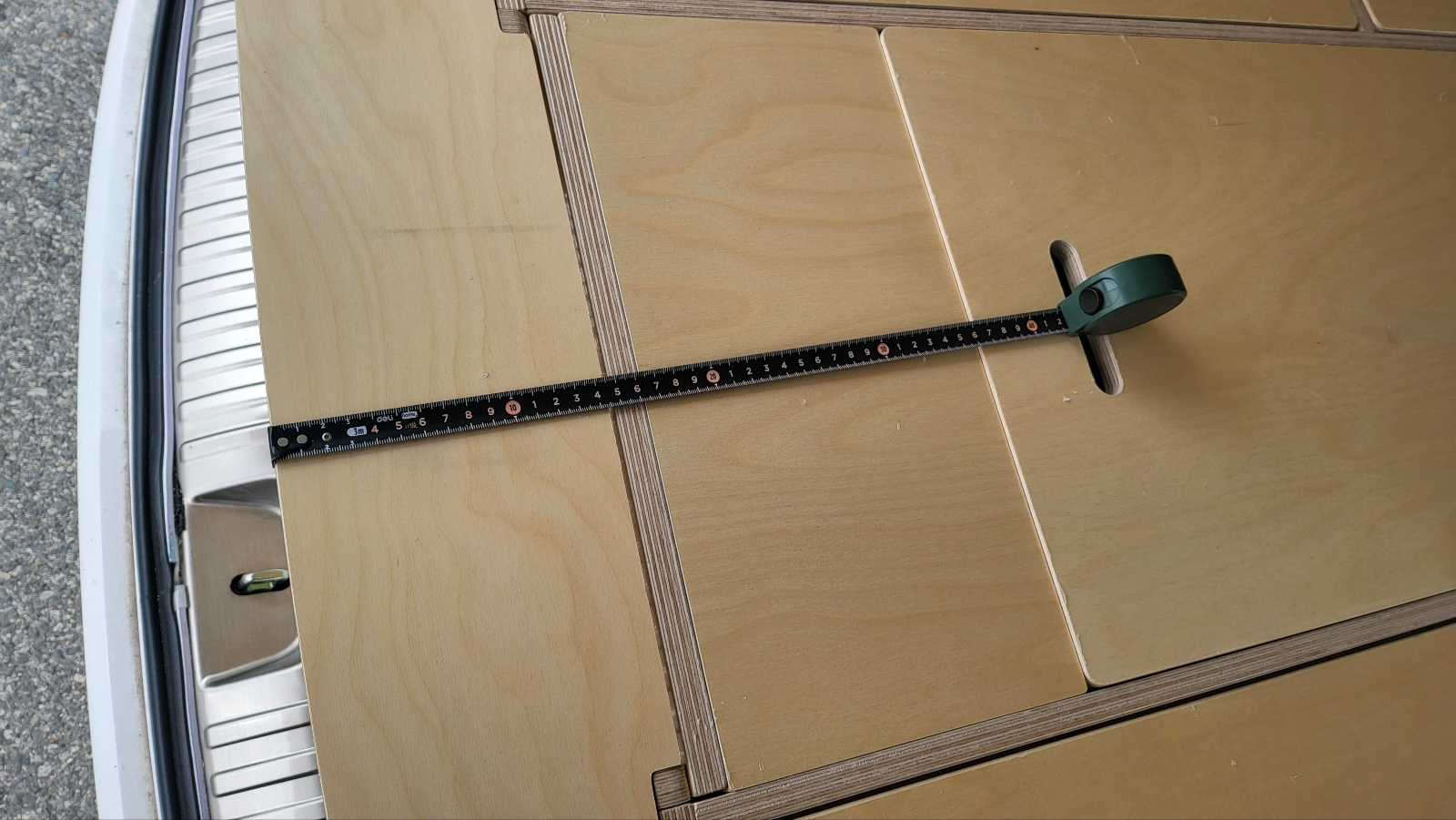

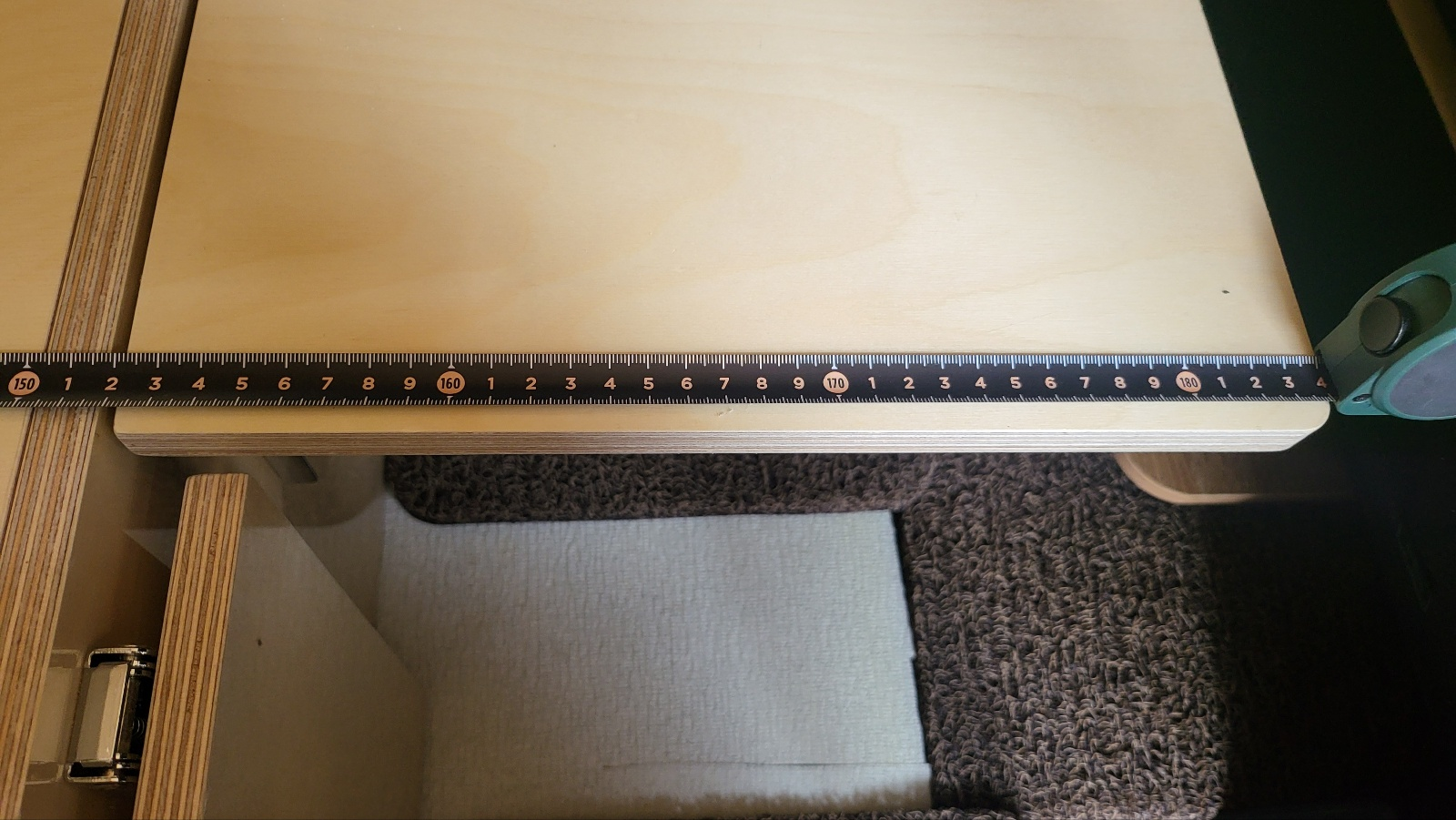

침상 덮개 폭

37cm . 5개 모두 동일





침상 덮개

좌우 4개 모두 동일  66.5 cm .





중간 덮개 길이 93.5cm

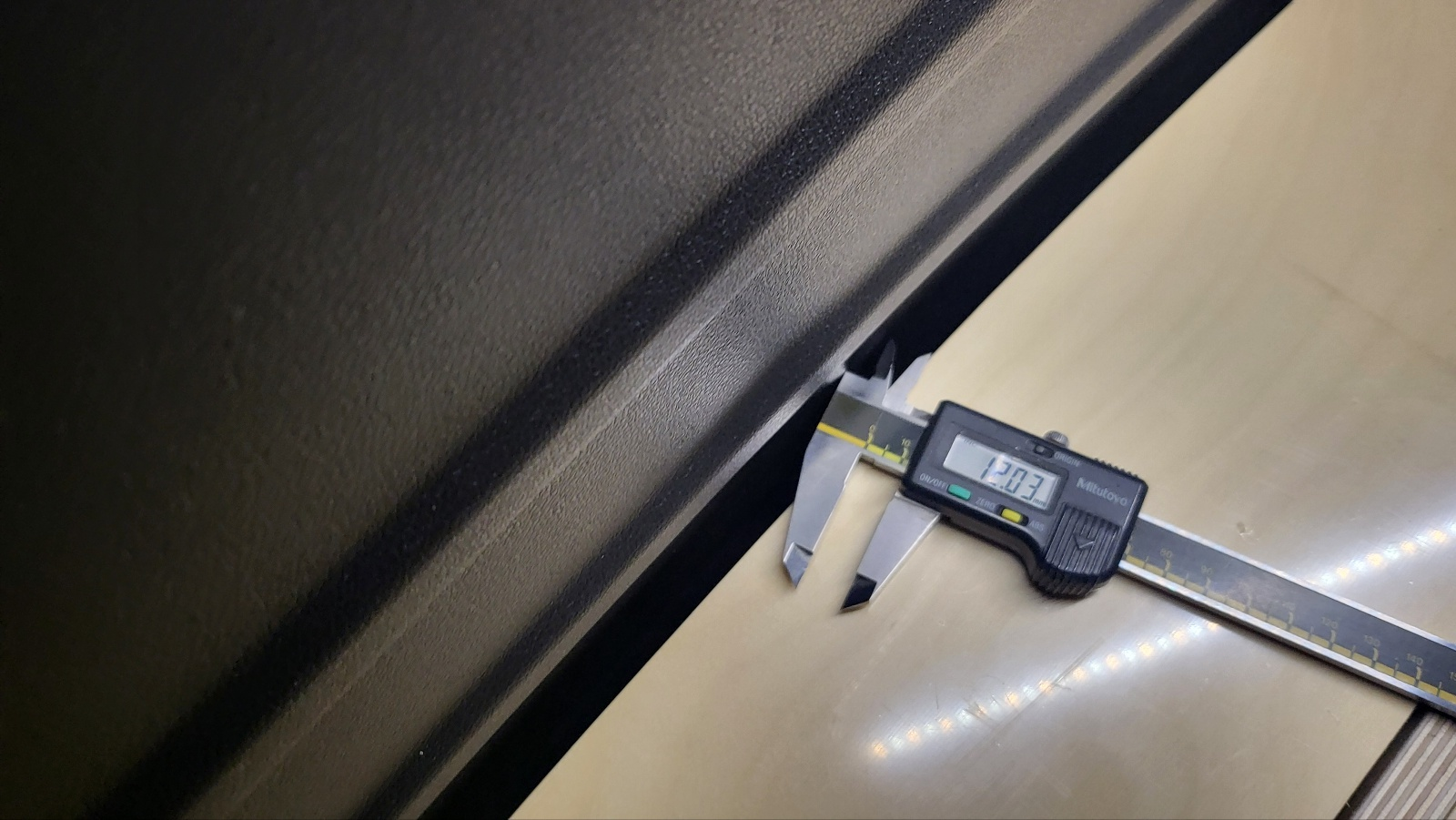

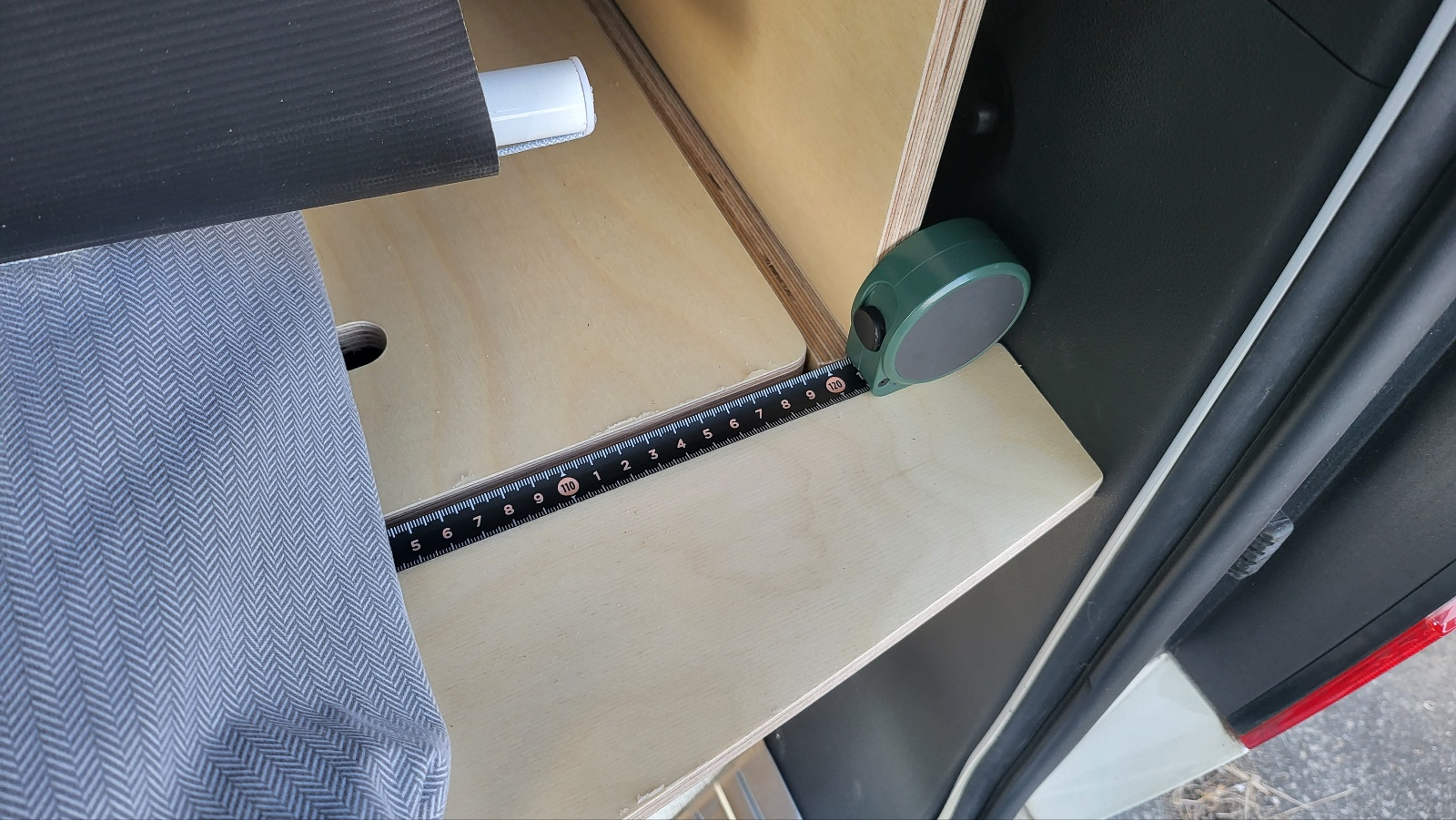

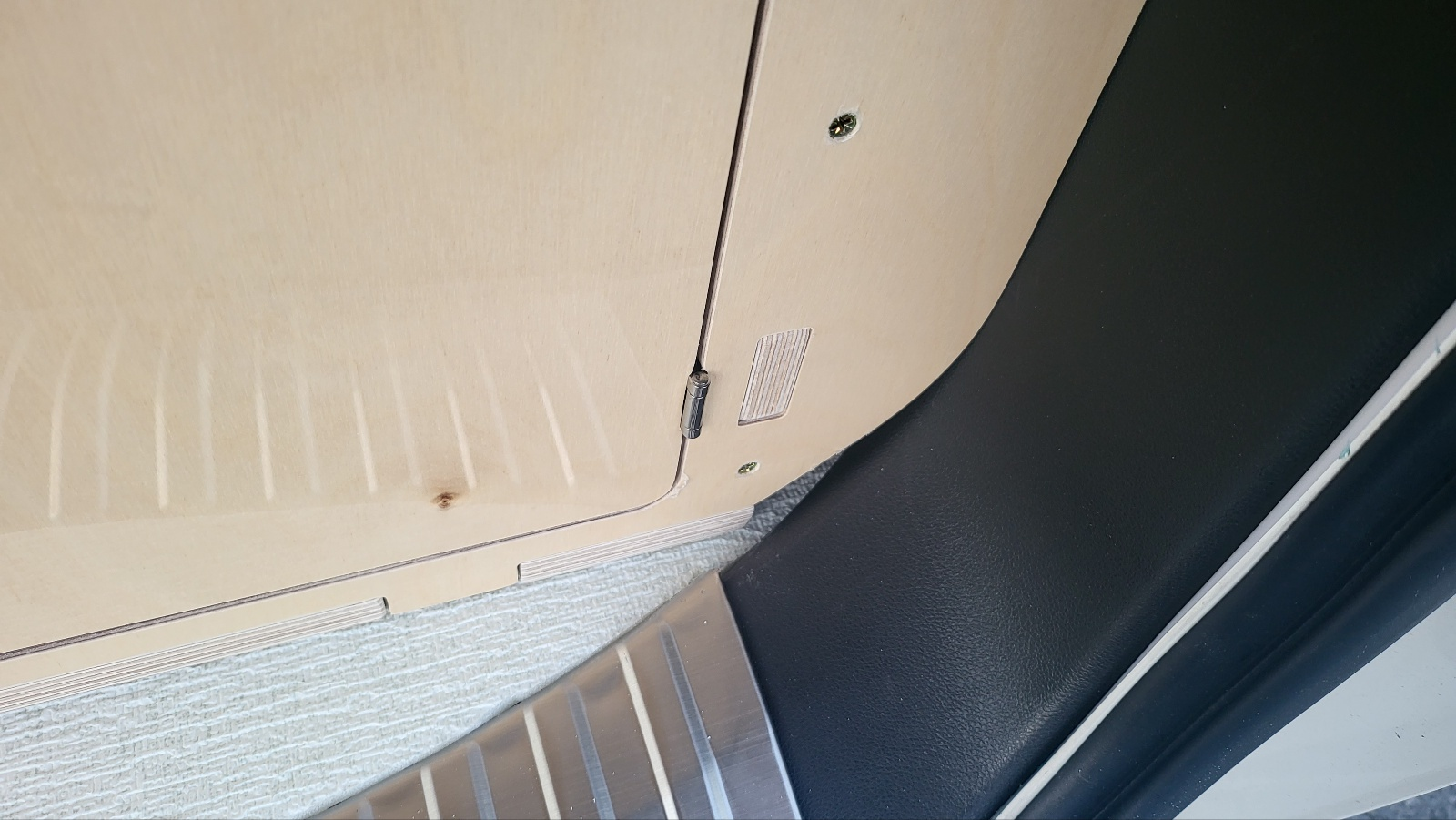

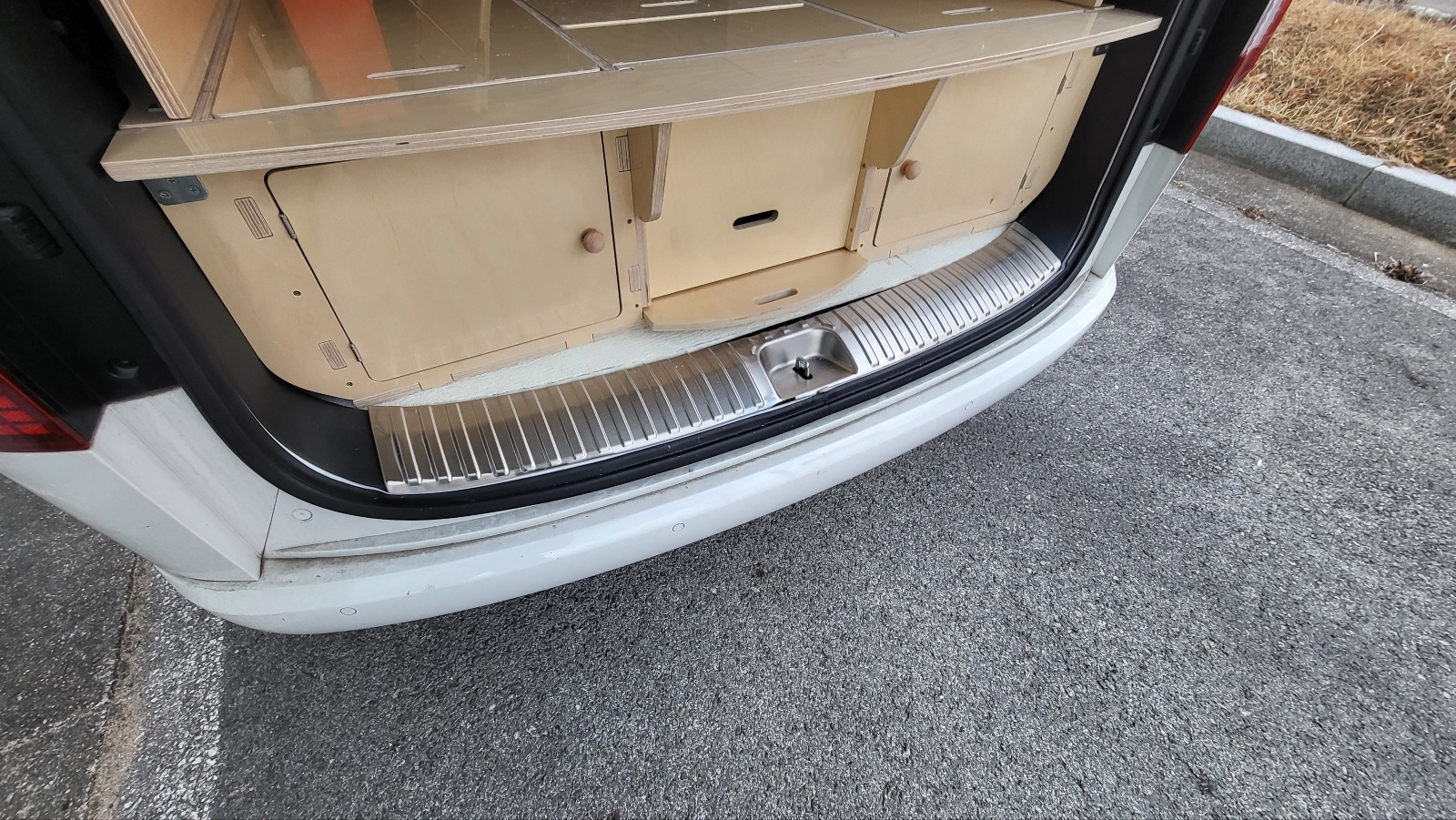

뒷문 닫았을때 침상 끝 지점사이와의 간격



12mm
