DIY . 스타리아 . 대시보드-트렁크 전선 매립

by i.got.it 2024. 7. 3.





개요

차량내 구비된 파워 뱅크의 출력 DC 12V 를 차량 앞부분에 있는 기기 (블랙박스 류 ) 에서 활용하기 위하여 트렁크에서  운전석 핸들 하단 퓨즈박스  까지 전선 매립.



- 주활용 : 룸미러 타입의 3채널 블랙박스에  차량 시동 꺼진 경우에도 파워뱅크에서 전원 공급.





전선 준비

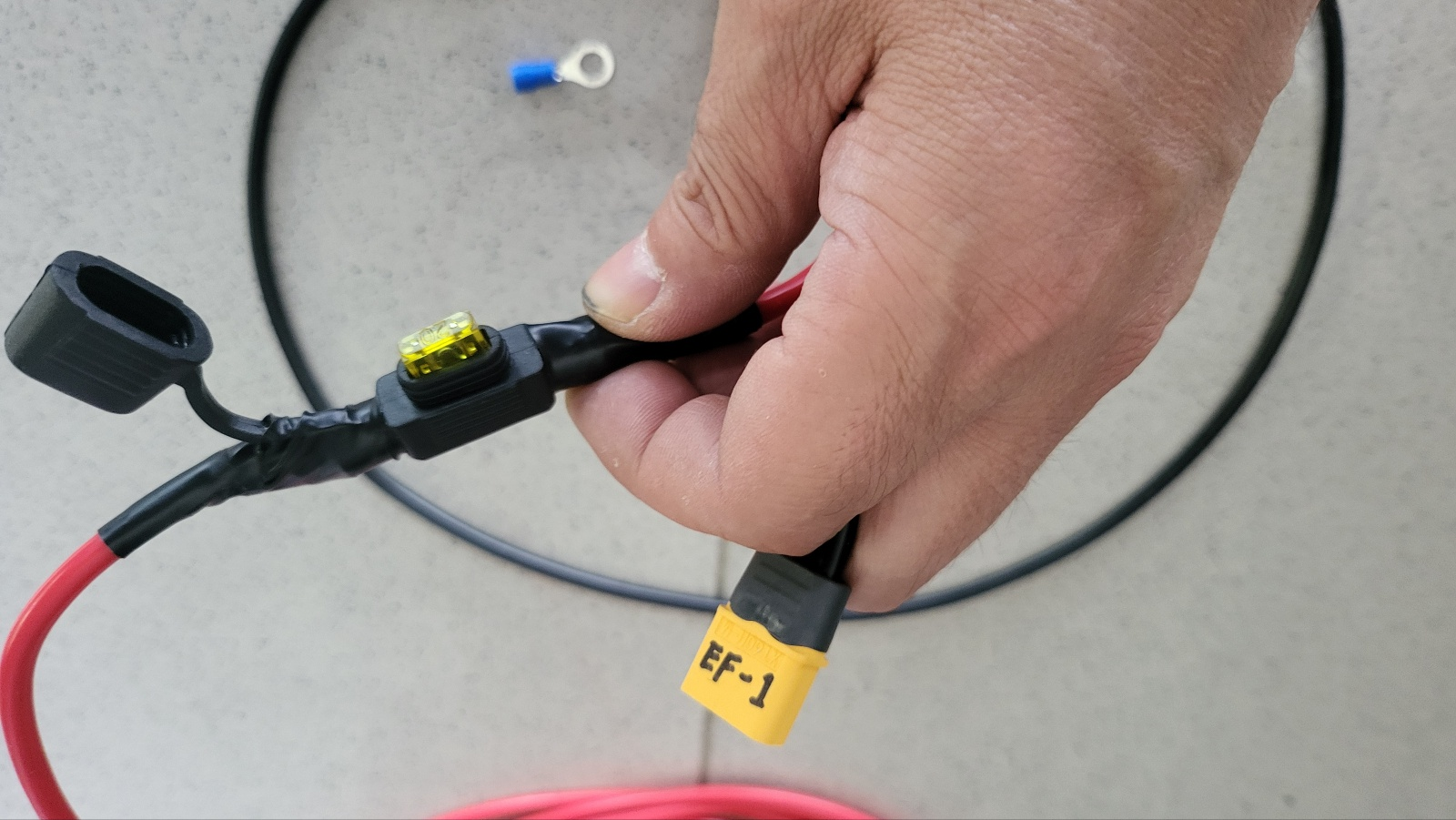

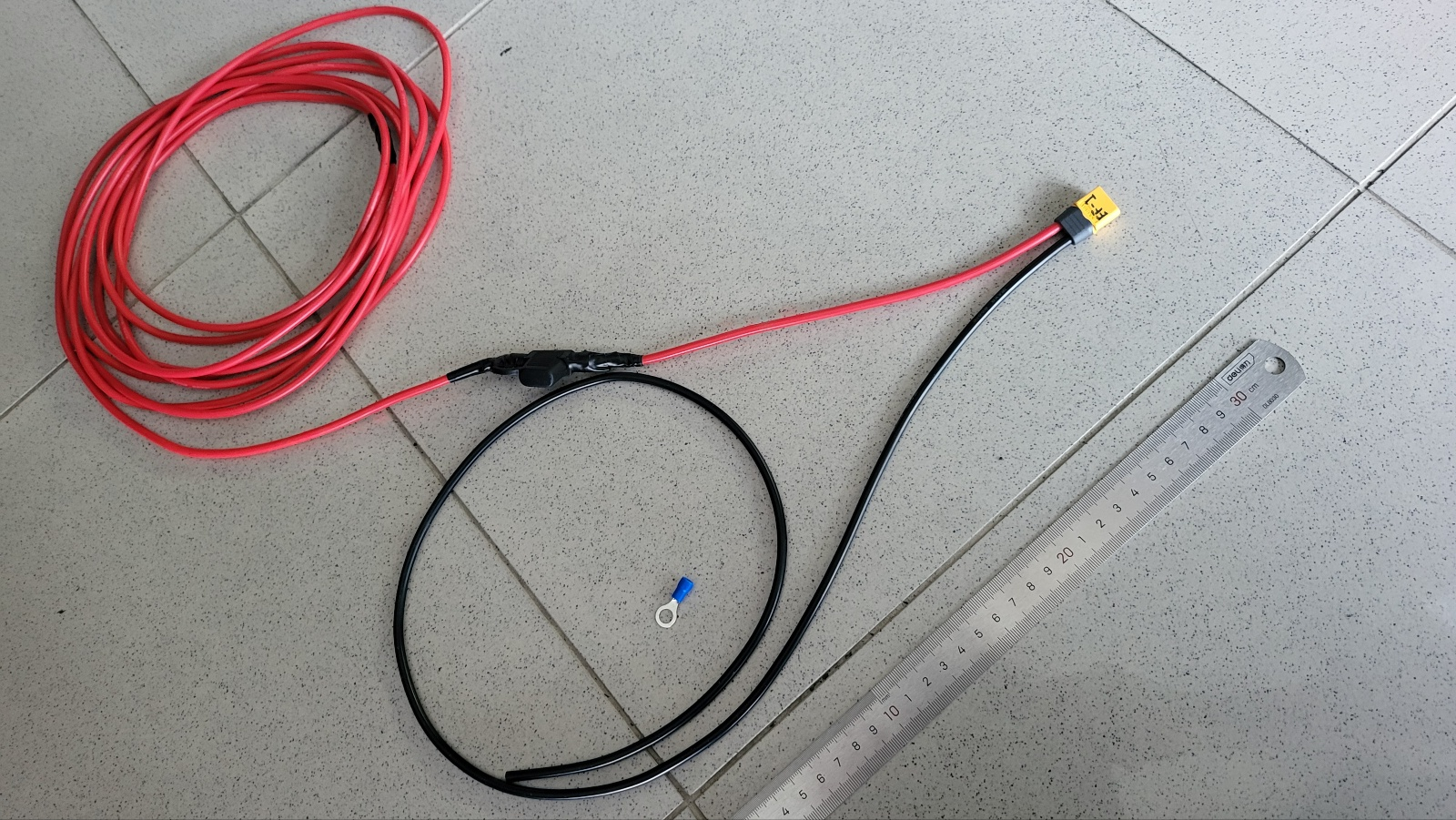

실리콘 피복 전선 12AWG 에 XT60 커넥터 수컷 달고, 적색 전선은 약 6m, 검정 전선은 개략 1m , 검정 전선에 연결할 압착 단자. 압착 단자는 차량에서 작업하면서 현장에서 검정색 전선 적당한 길이로 자르고 압착 할 것임.







XT60 커넥터에 본 전선이 활용되는 영역(EF-1) 마킹 해뒀고,  + 전선에는 퓨즈 홀더 (퓨즈 용량 20A ) 연결해둠.





전선 매립 경로

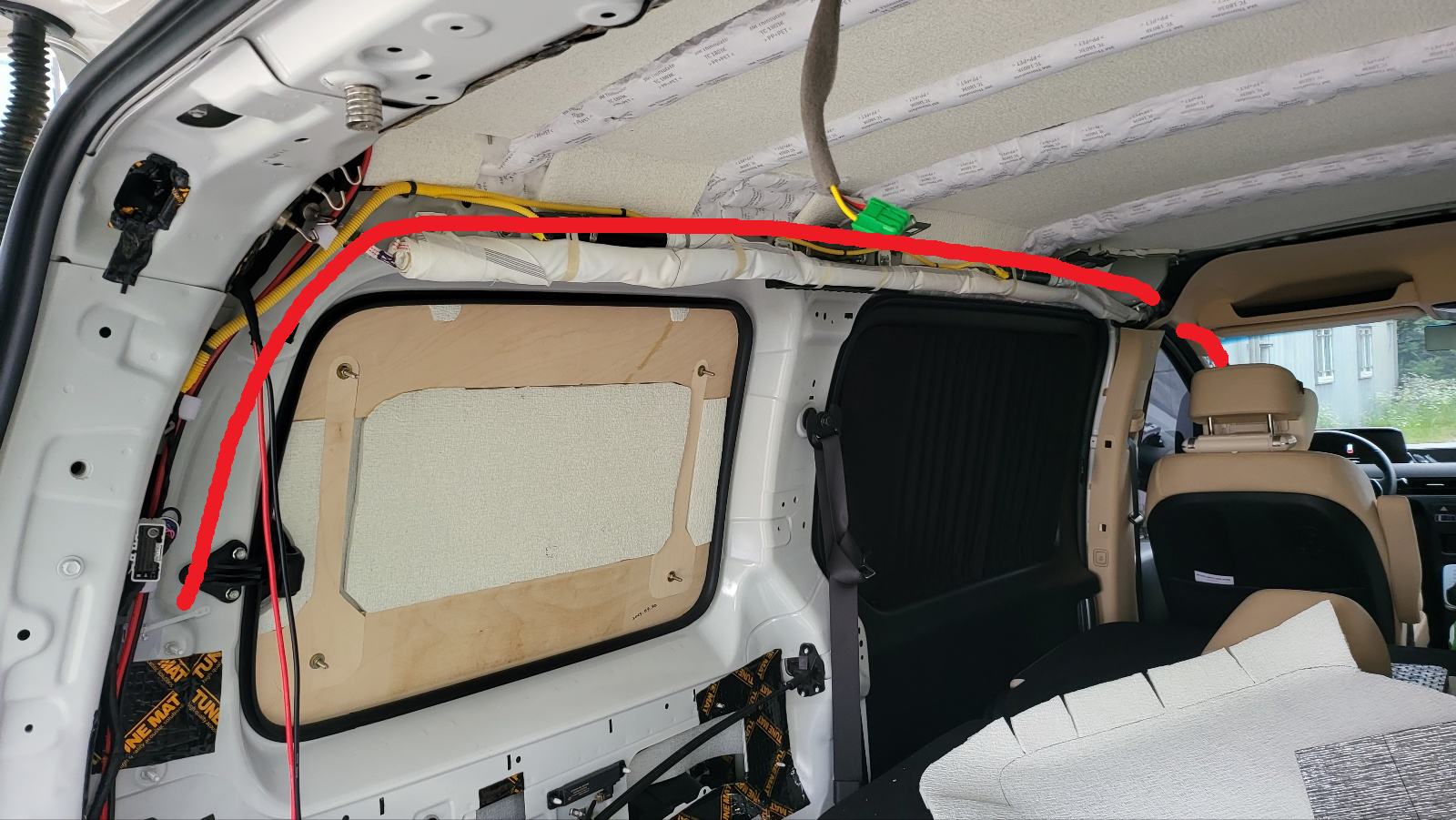

- 아래 붉은색 라인.  트렁크 천장 부분으로 가서 차량 앞부분 의 프런트 필러 까지 가서 핸들 하단 휴즈 박스 까지 보내야함.











전선 걸쳐 지는 부분 사전 처리

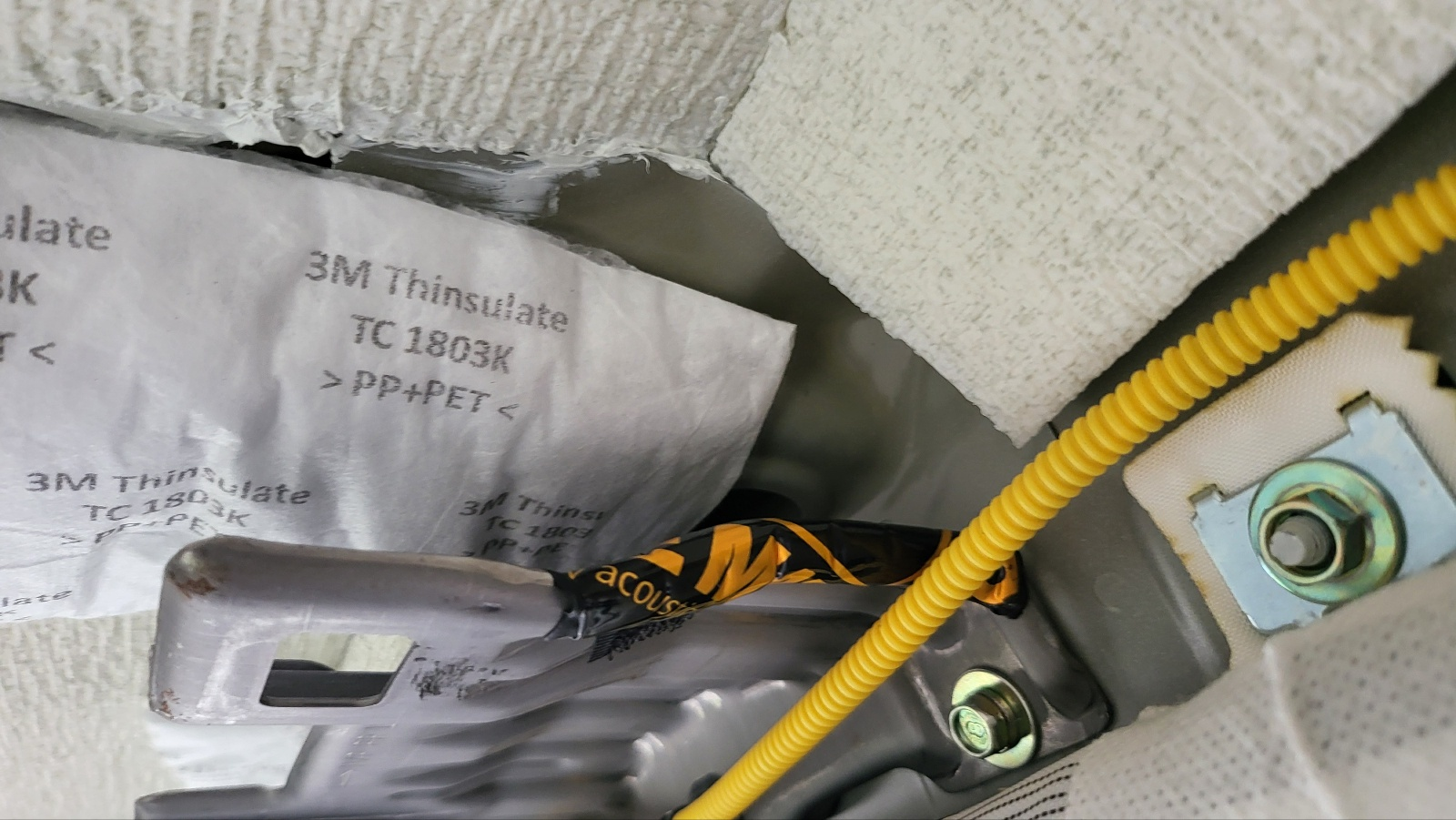

- 아래 회색 철판 위로 전선이 걸쳐지게 되는데, 이 철판의 경계가 매우 날카롭다. 전선 피복이 저 금속 경계에서 쓸릴 수 있기 때문에 경계 부분노출되지 않게 하는 용도로 경계에만 방진매트 부착하고,  또한 전선이 고정 될 수 있도록 벨크로 처리도 해준다.

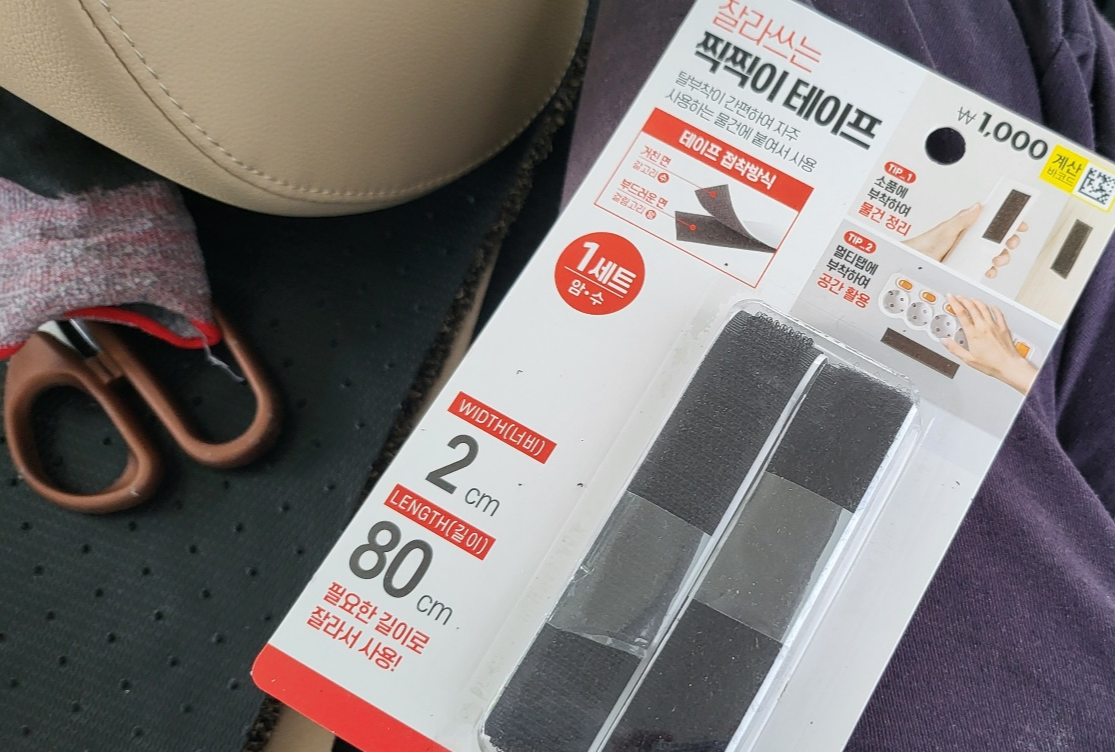

접착식 벨크로 준비.



벨크로의 까슬이 부분을 금속 위에 부착함.





금속 경계 날카로운 부분 노출되지 않도록 경계에만  방진매트 부착함.





전선의 트렁크 측 처리

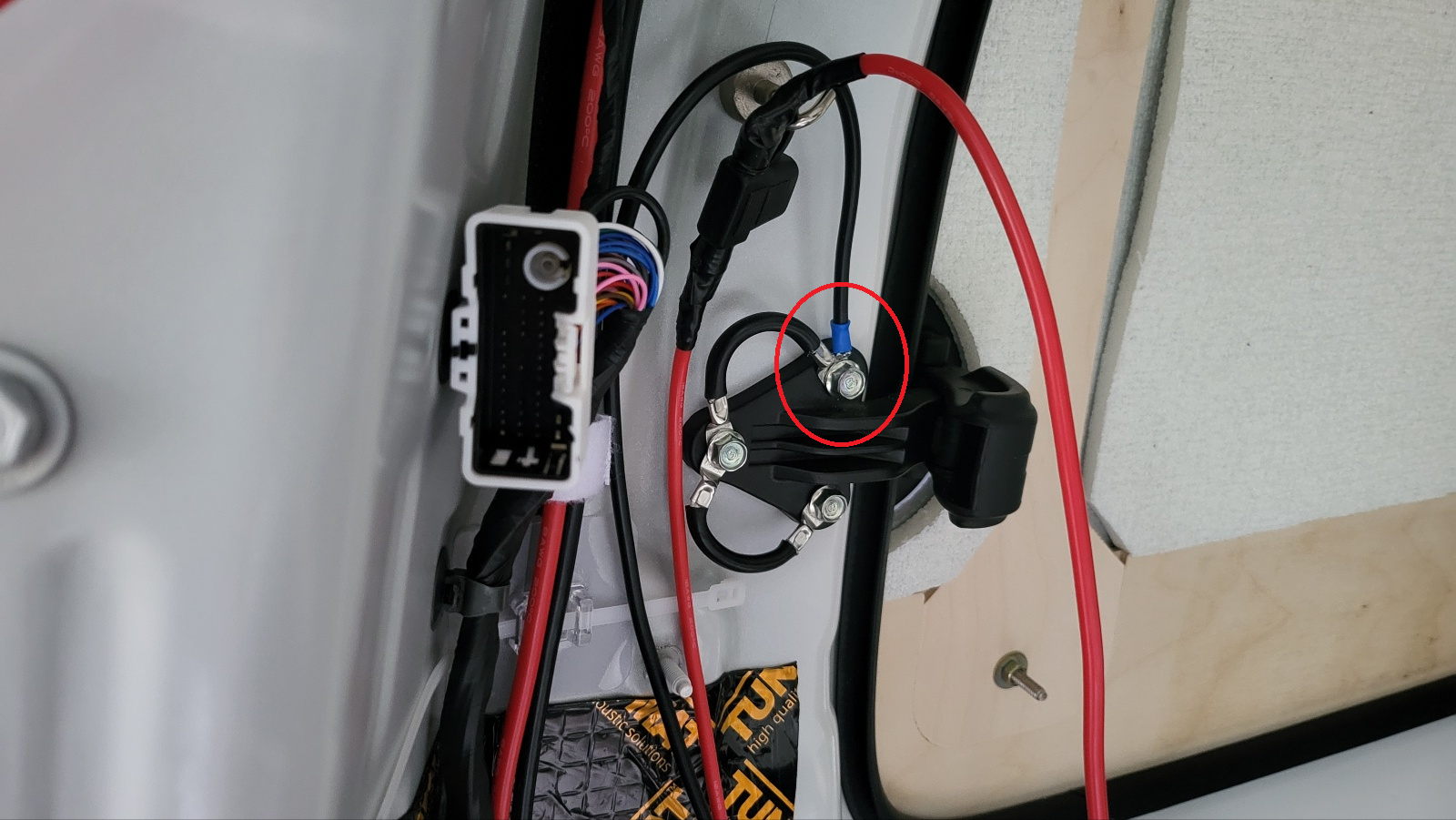

- 전선의 - 극에 해당하는 것을 차량 차체 금속  접지에 연결

- 차량 차체 금속을 - 로 연결해두면 2가닥 전선중 + 만 차량 전면으로 보내주면 된다. 차량 전면에서도 차량 차체 금속에 연결하여 - 극으로 활용할 것이다.

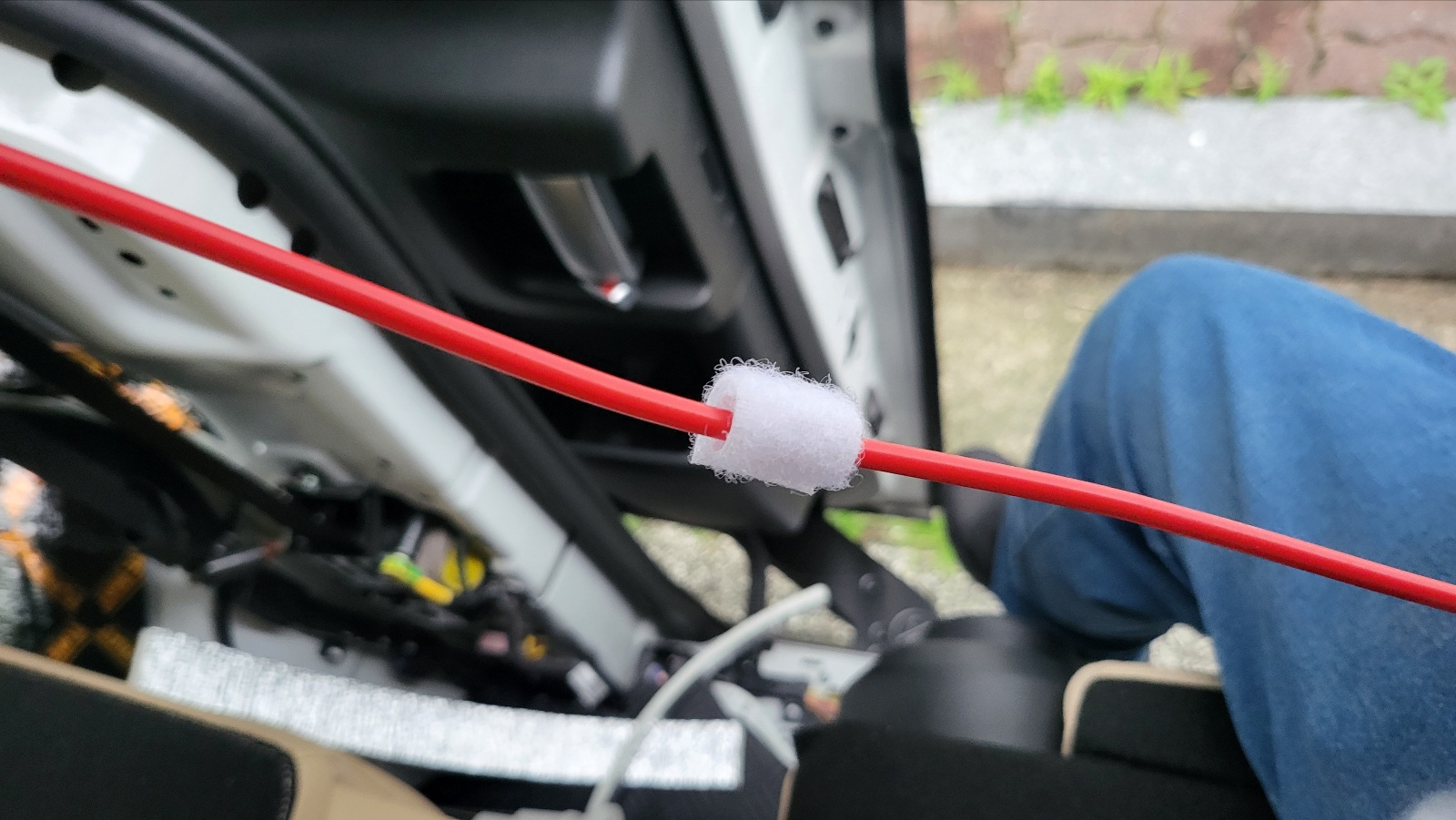

전선에 벨크로 감싸고(표면이 보슬이가 되도록 함), 앞에서 철판위에 부착해둔 까슬이에 고정한다.

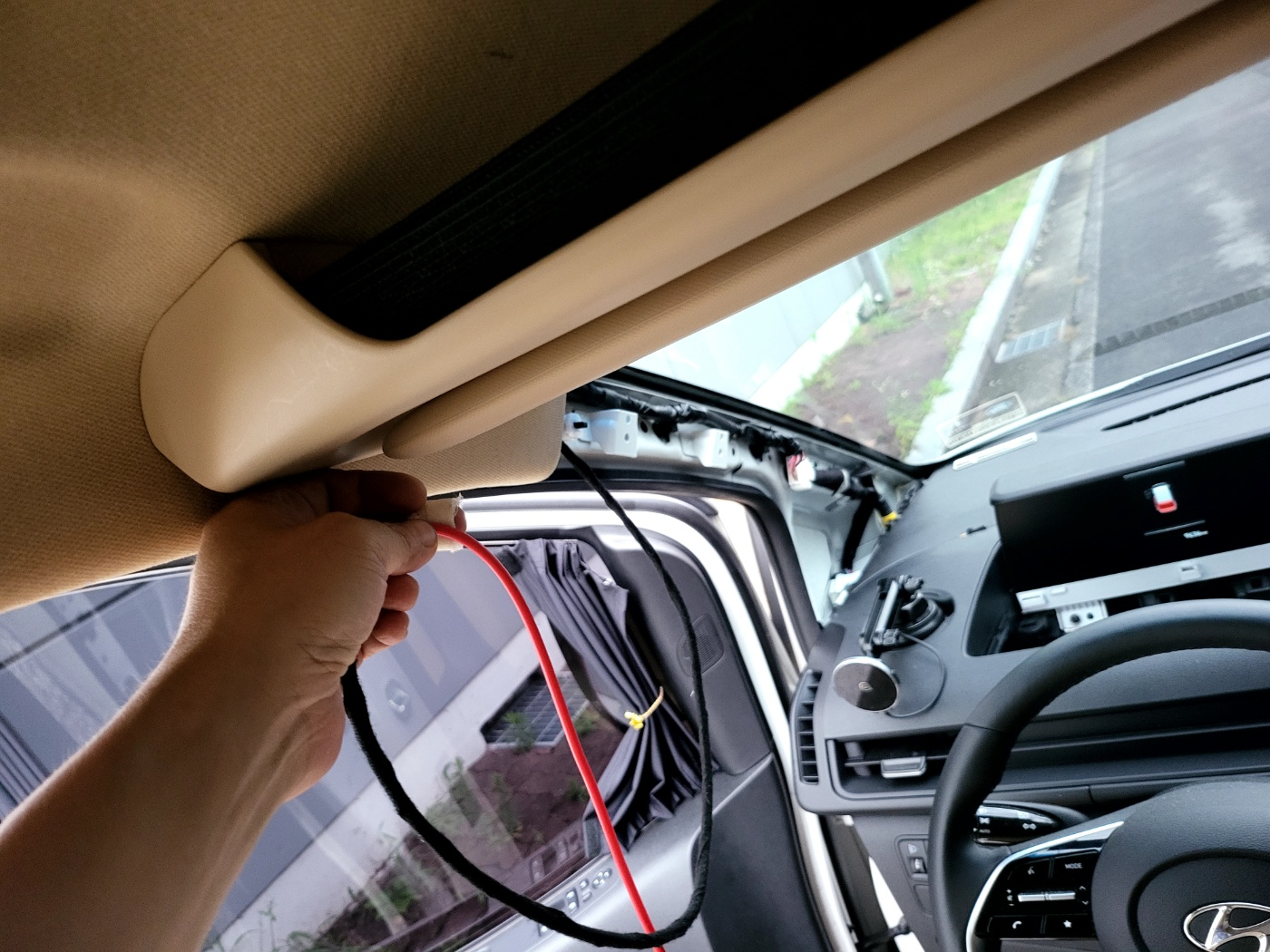

차량 전면 전면 필러 쪽으로 전선 집어 넣고,

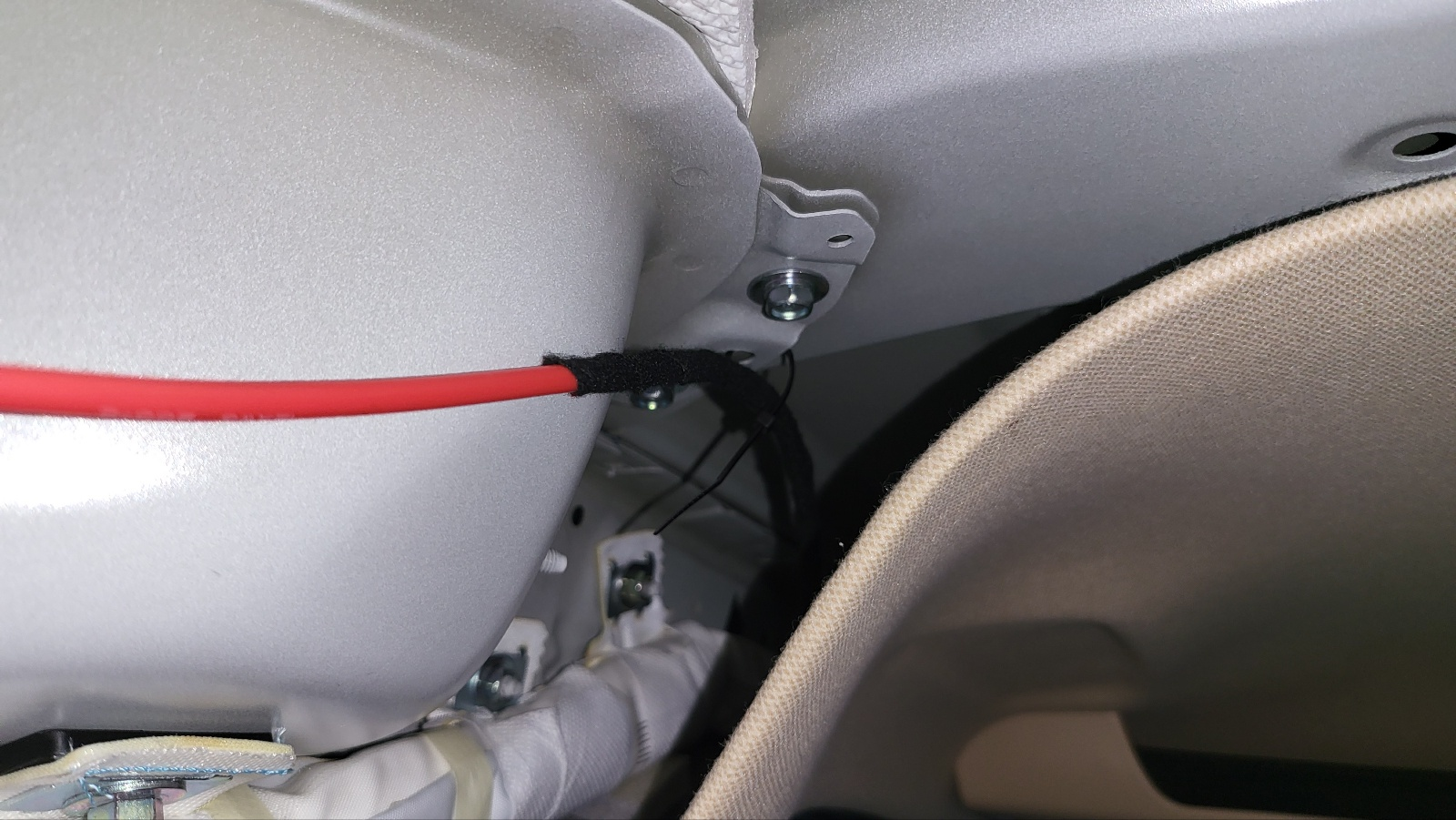

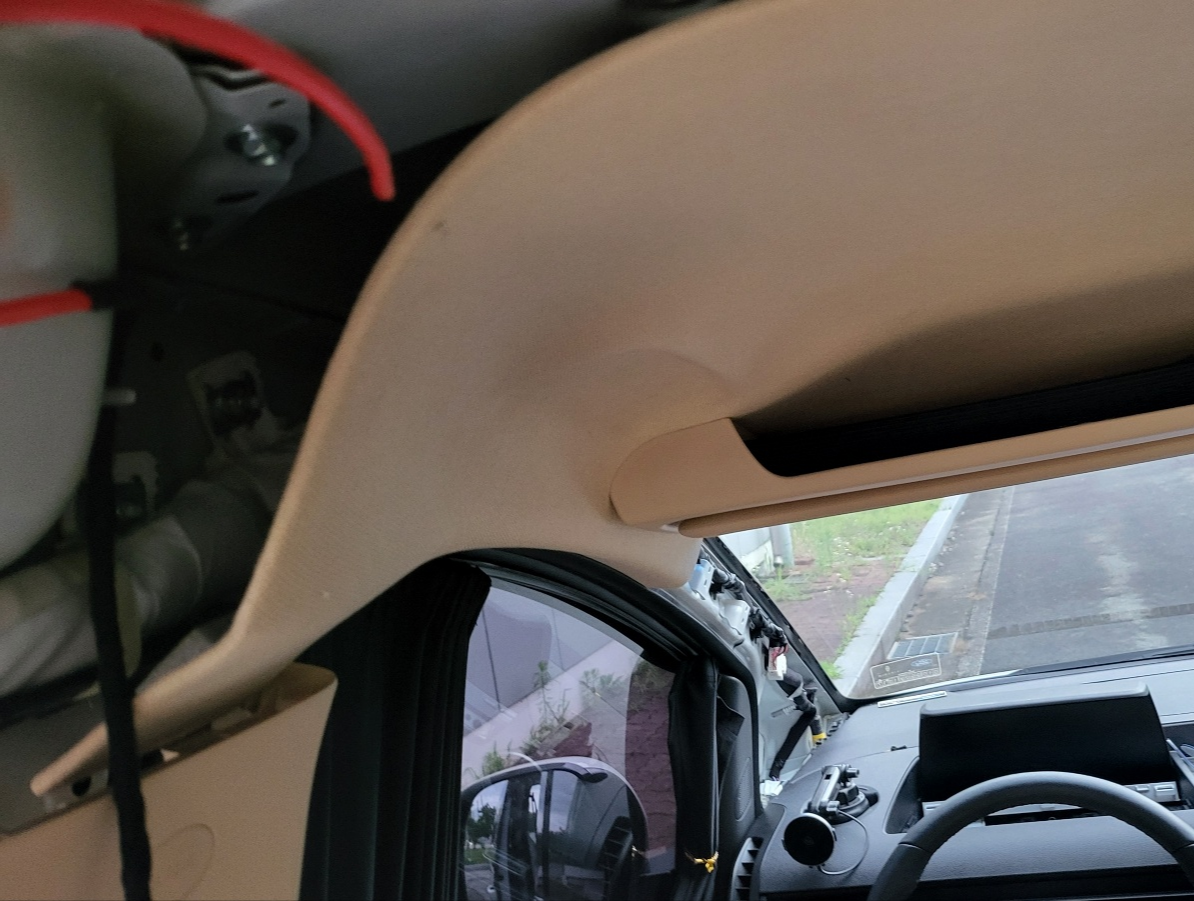

전선을 필러 쪽으로 뽑아냈다.



- 전선에서 검정색으로 보이는 부분은 부직포 테이프 감아둔 것. 부직포 데이프는 소음 방지 용도 외에도 전선이 차쳬 금속 날카로운 부분에서의  피복 쓸려 절단  방지용도로 감아둔것. 안전상 매우 유용함.

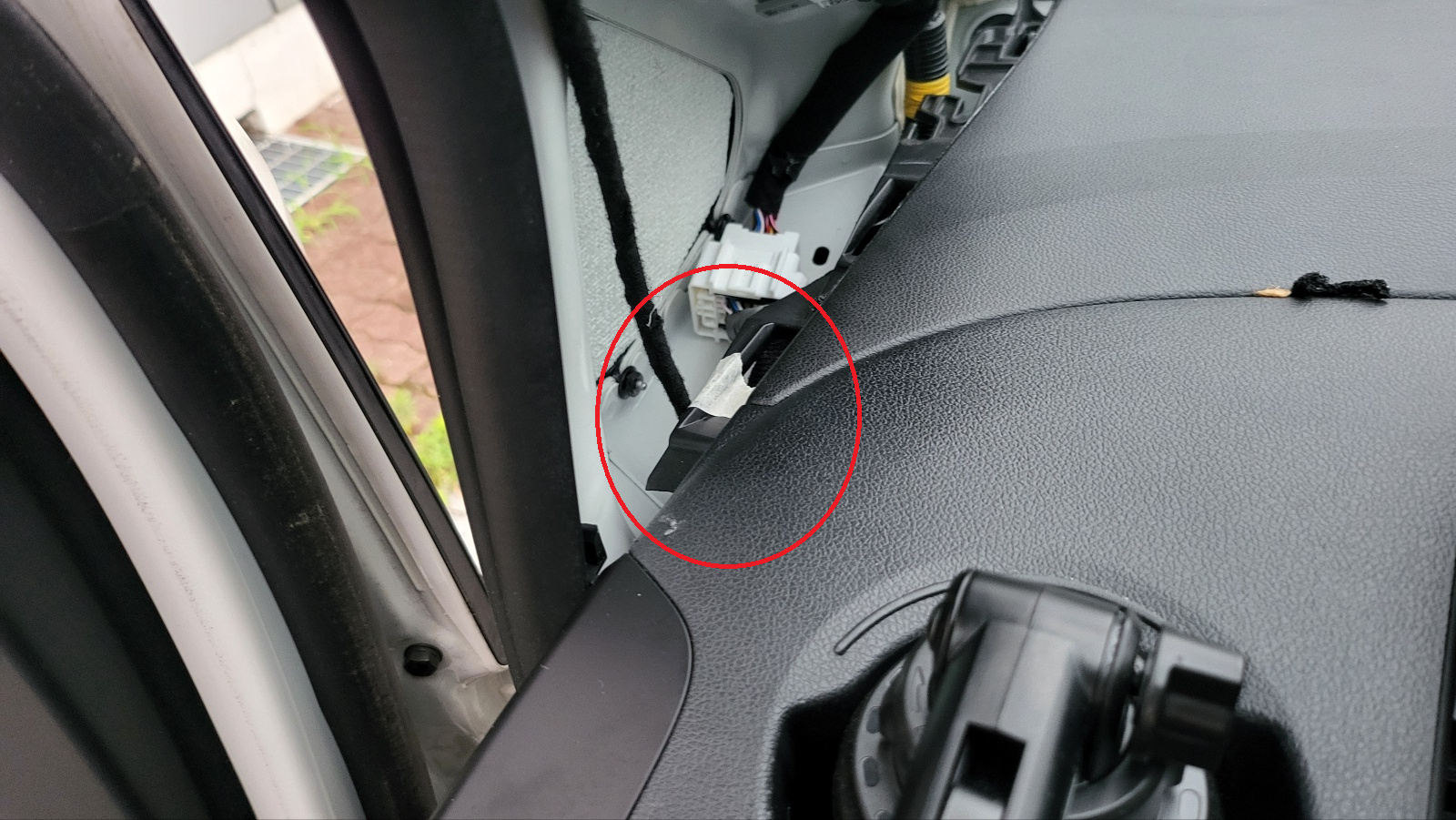

이제 대시 보드 왼쪽 측면에 전선 밀어 넣는다. 손으로 만져보면 큰 구멍이 있고 이 자리에 전선 집어 넣어 밀어 주면 자연스레 핸들 하단 왼쪽 퓨즈 박스 지점까지  전선이 내려간다.

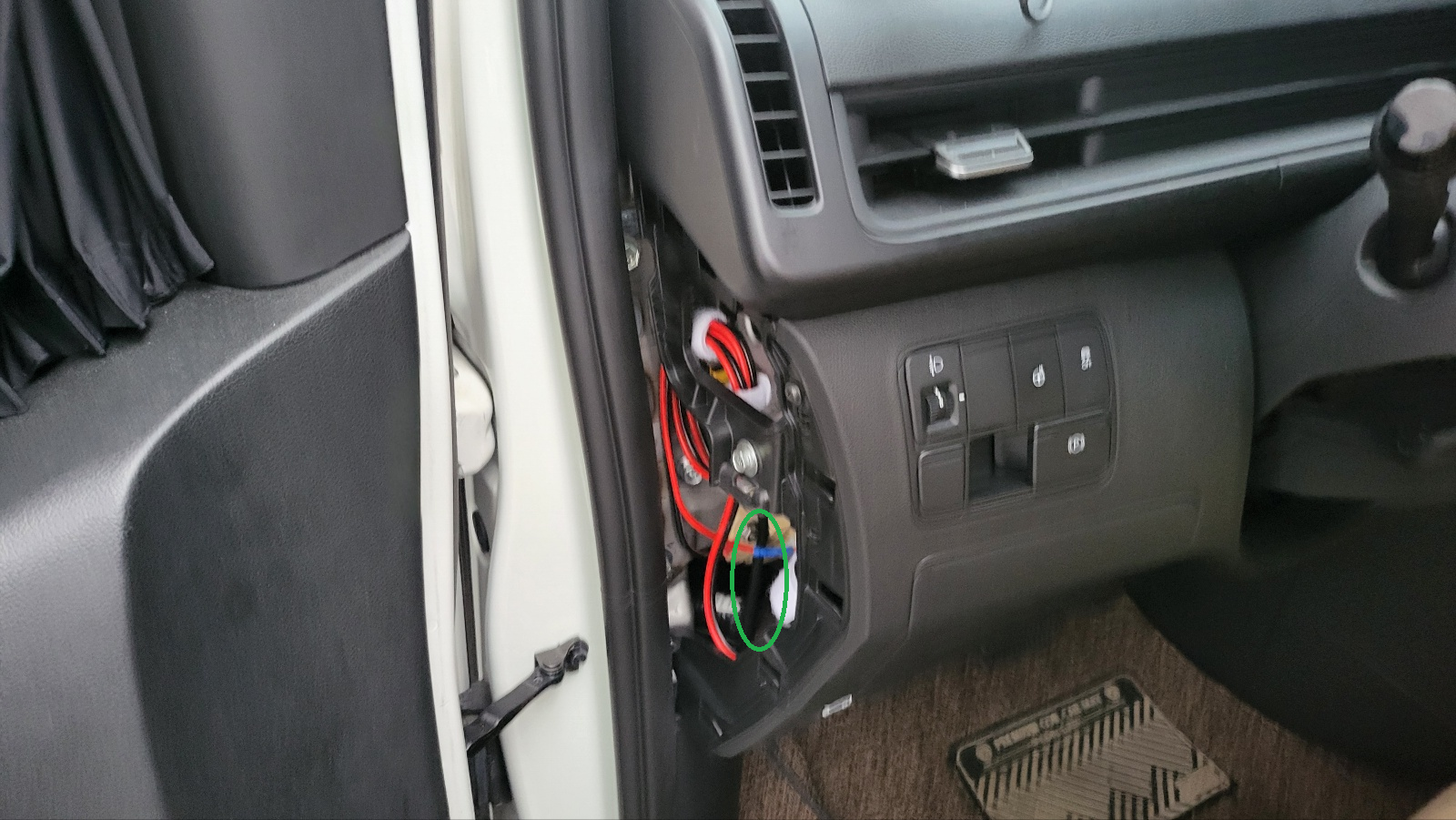

퓨즈 박스까지 내려온 전선. 아래 사진의 녹색 원형 부분.



천장  전선 고정

- 앞의 과정에서 목적하는 지점까지 전선 유입 완료하면 천장의 전선들이 나돌아다니지 않도록 고정 처리한다.

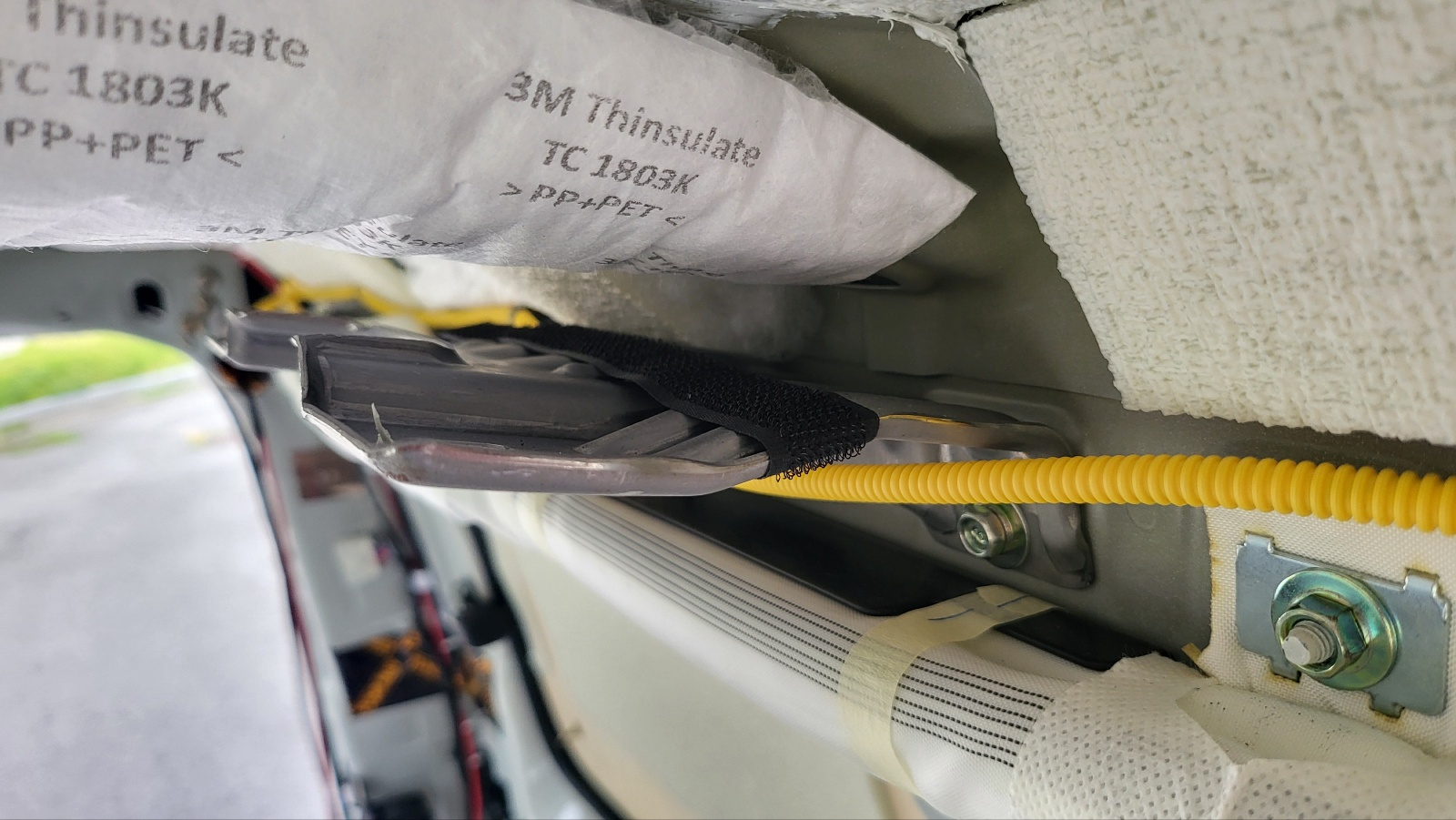

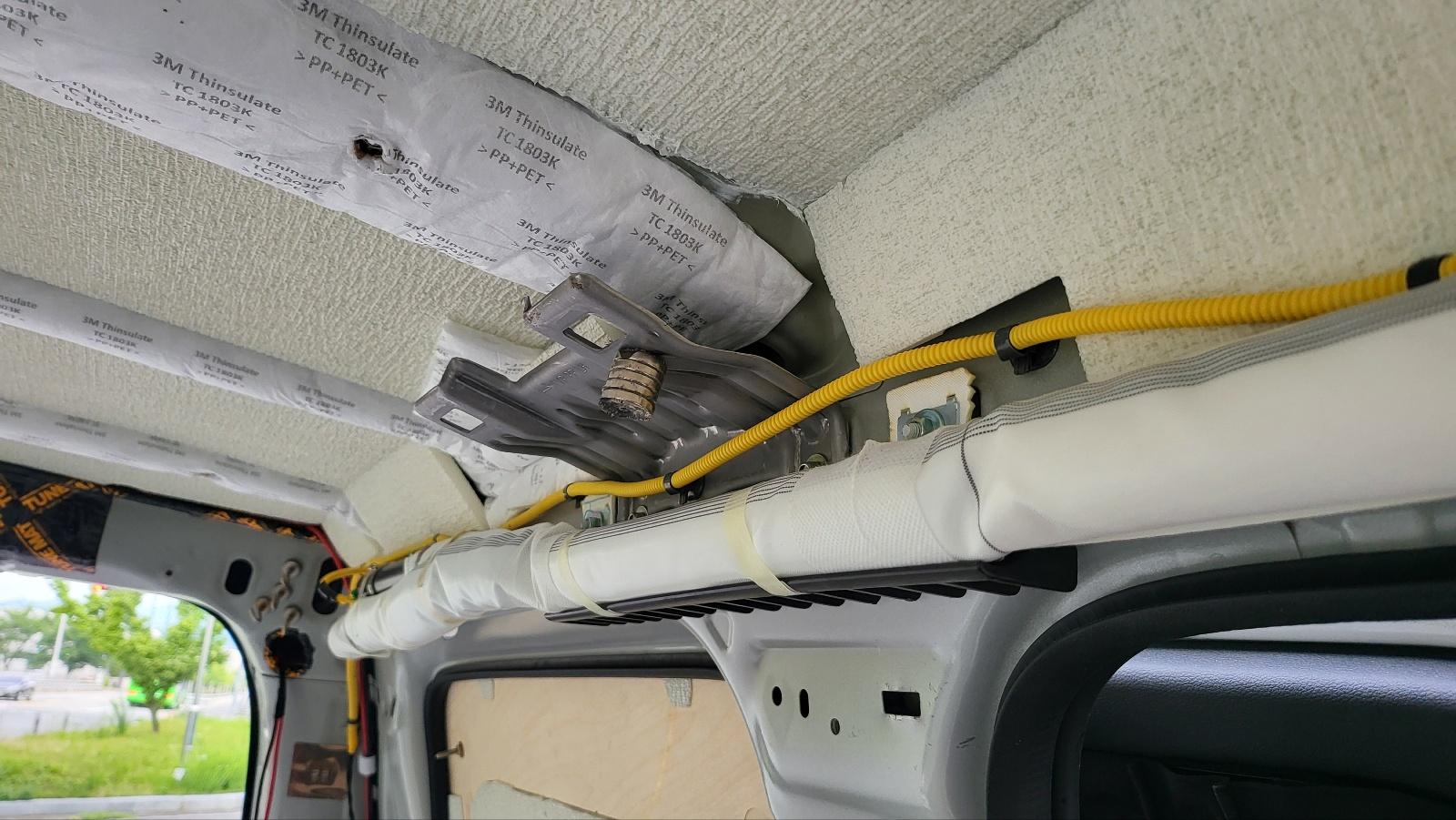

아래 사진.  운전석 상단 천장에서 차체에 빈틈이 있는 곳을 이용하여  전선을 타이로 고정. 타이로 고정하는 부위에는 필수 부직포 테이프 감아둔다.

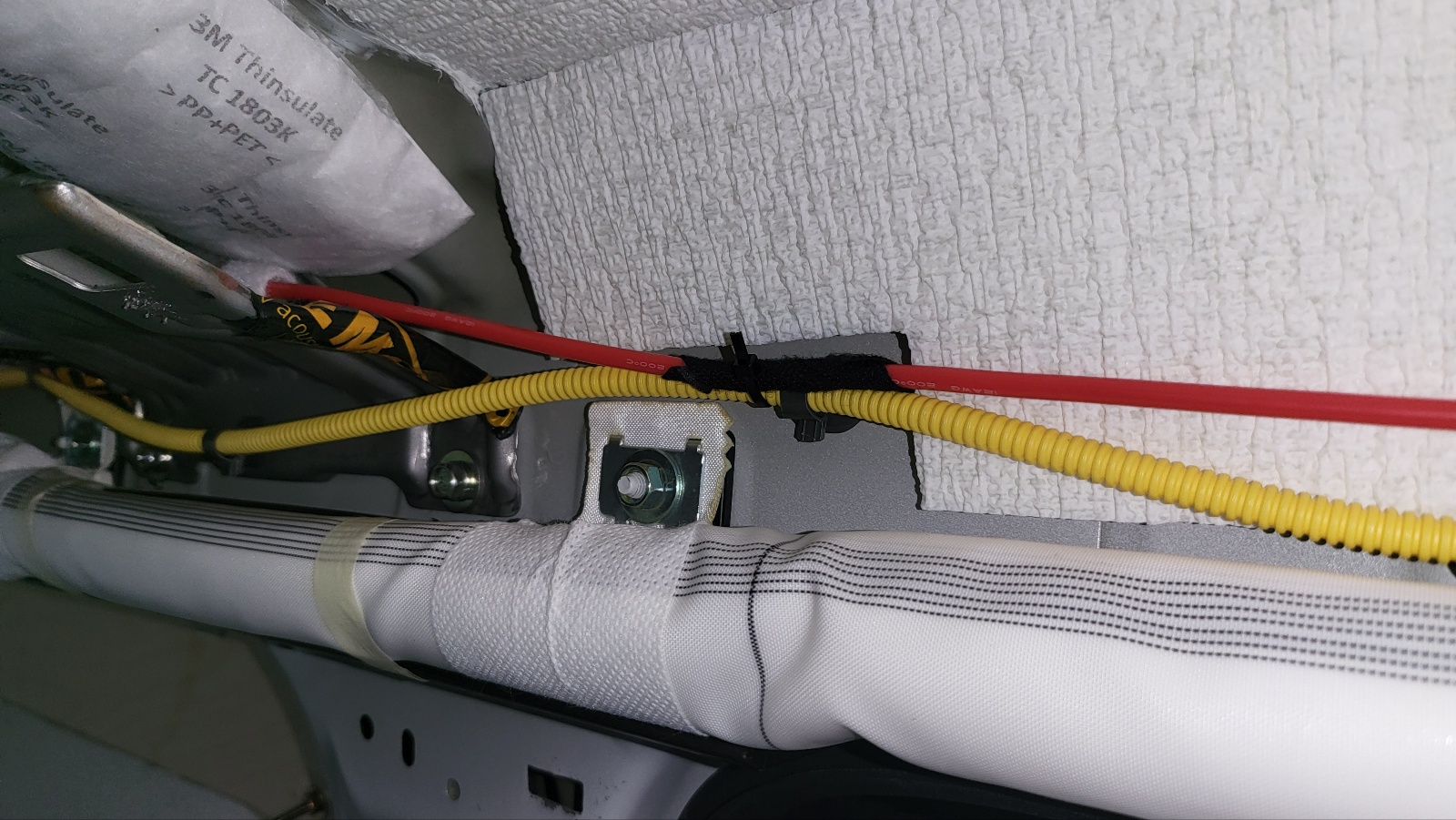

순정상태의 노란색 배선 따라서 내 전선을 타이로 고정. 여기에도 전선에 부직포 테이프 필수












첫 등록 : 2024.06.29

최종 수정 : 2024.07.03
