CAN Bus. Controller Area Network bus

by i.got.it 2019. 9. 25.



CAN BUS







Features.

- 통신프로토콜 : message based protocol .

- ISO 11898-2 : high speed CAN , 최대 5Mbps.

- ISO 11898-3 : low speed CAN , 125kbps.

- 초기 개발시(1983 BOSCH사에 의함)엔 차량내 기기 통신을 주 목적으로 개발되었으나 차량아닌 모든 상황에서 사용가능.

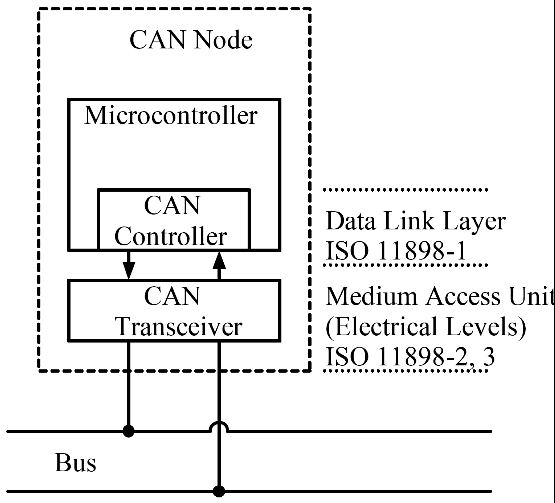

CAN Node

-아래 그림과 같은 구성요소.

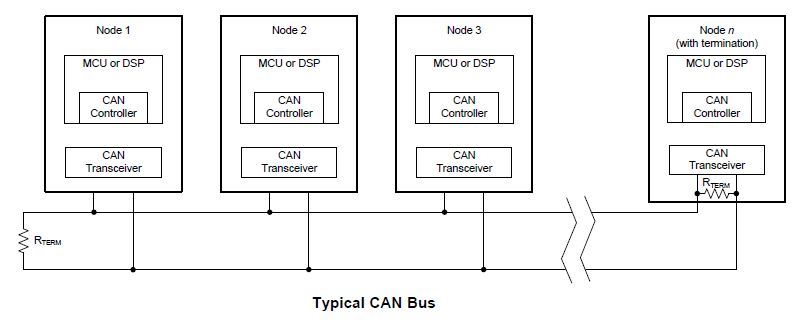

- CAN BUS 에 node 연결

- 각 노드들은 신호반사를 최소화 하기 위하여 버스선에 근접시킴.

- CAN BUS 케이블의 양 끝단에 Rterm (= 120 옴) 저항 있어야 하며, 위 그림처럼 노드 중 1개에 termination 저항 있어도 된다. 한편, Rterm 은 위 그림에서는 2개가 연결되어있지만 2개중 어느 하나에만 있을 수도 있다.









CAN BUS 케이블에 커넥터 D-SUB 9 수컷 사용시 핀맵.

Pin # Signal names Signal Description
1 Reserved Upgrade Path
2 CAN_L Dominant Low
3 CAN_GND Ground
4 Reserved Upgrade Path
5 CAN_SHLD Shield, Optional
6 GND Ground, Optional
7 CAN_H Dominant High
8 Reserved Upgrade Path
9 CAN_V+ Power, Optional




첫등록 : 2019년 9월 25일

최종수정 :



본 글 단축주소 : https://igotit.tistory.com/2299
