DIY . 스타리아 . 빔 프로젝터 천장 거치

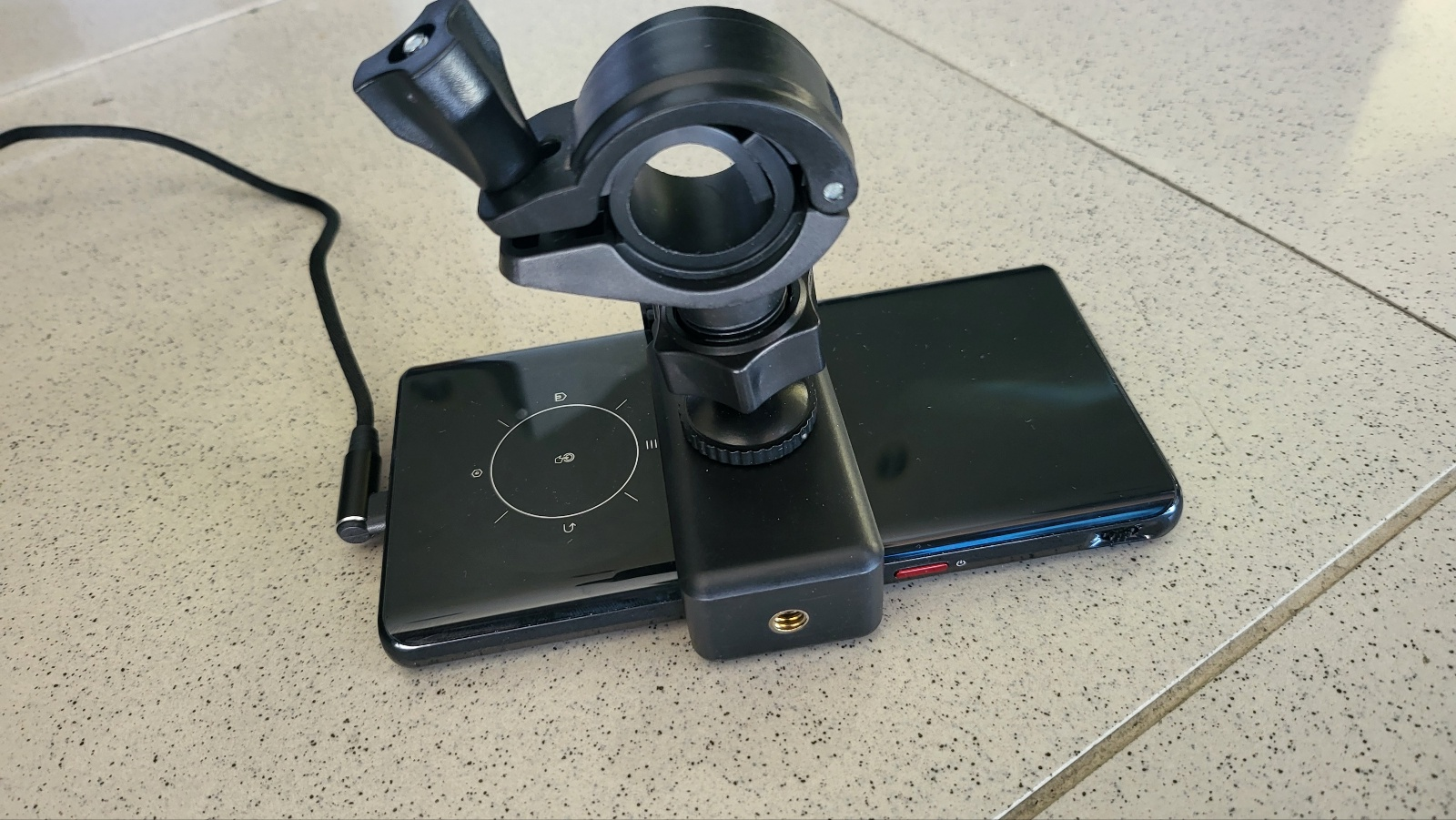

원통 거치 가능한 브라켓에 스마트폰 거치홀더 연결하고,   초박형 빔프로젝터 (실 해상도 800x480)장착



원통 거치형 브라켓 구입처

대한 자전거 바이크 고프로 액션캠 호환 액세서리 360도 회전형 핸들바 마운트 - 카메라/카메라용



스마트폰 거치홀더 구입처.

스마트폰 거치홀더 - 휴대폰/액세서리 | 쿠팡

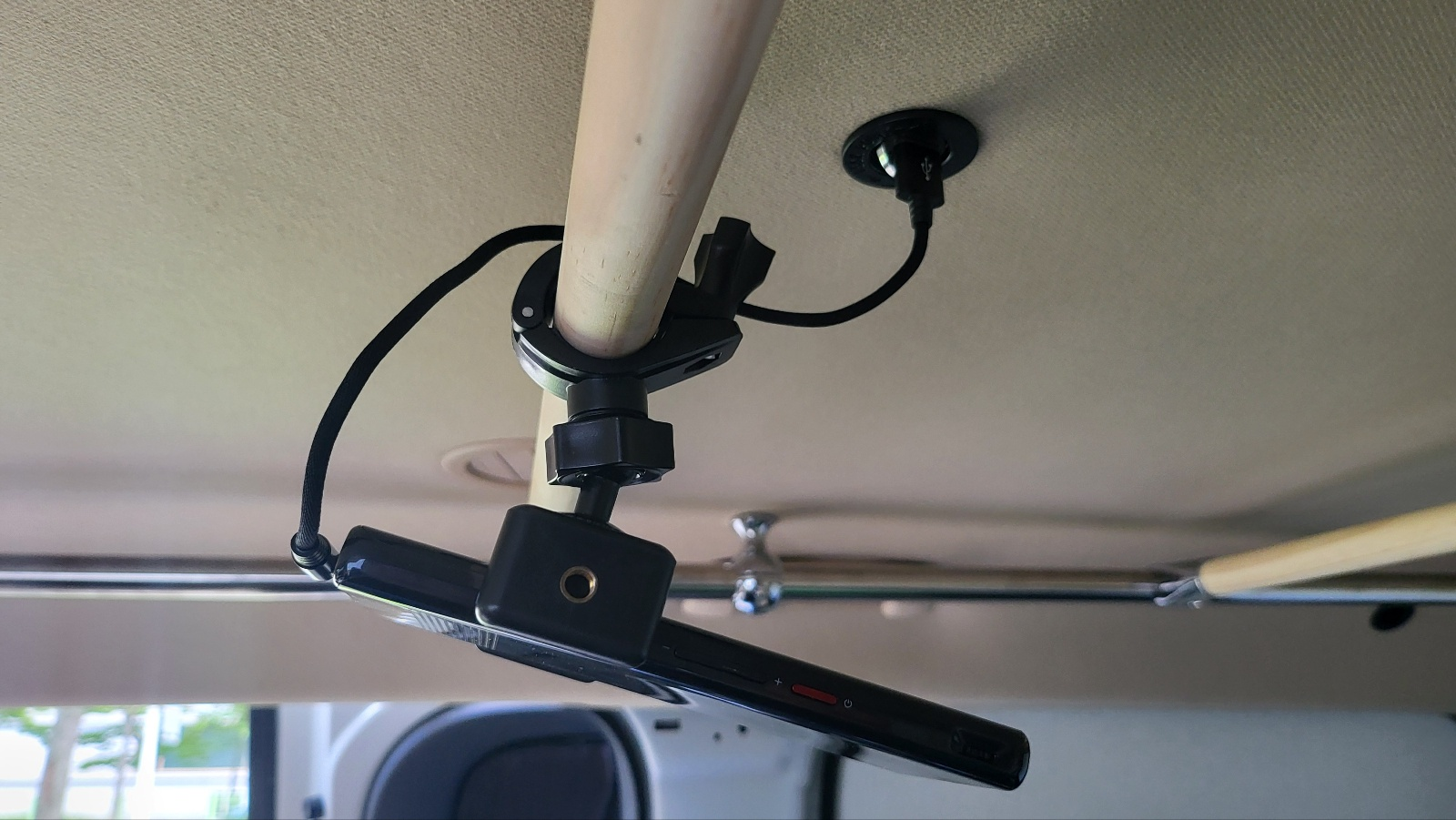

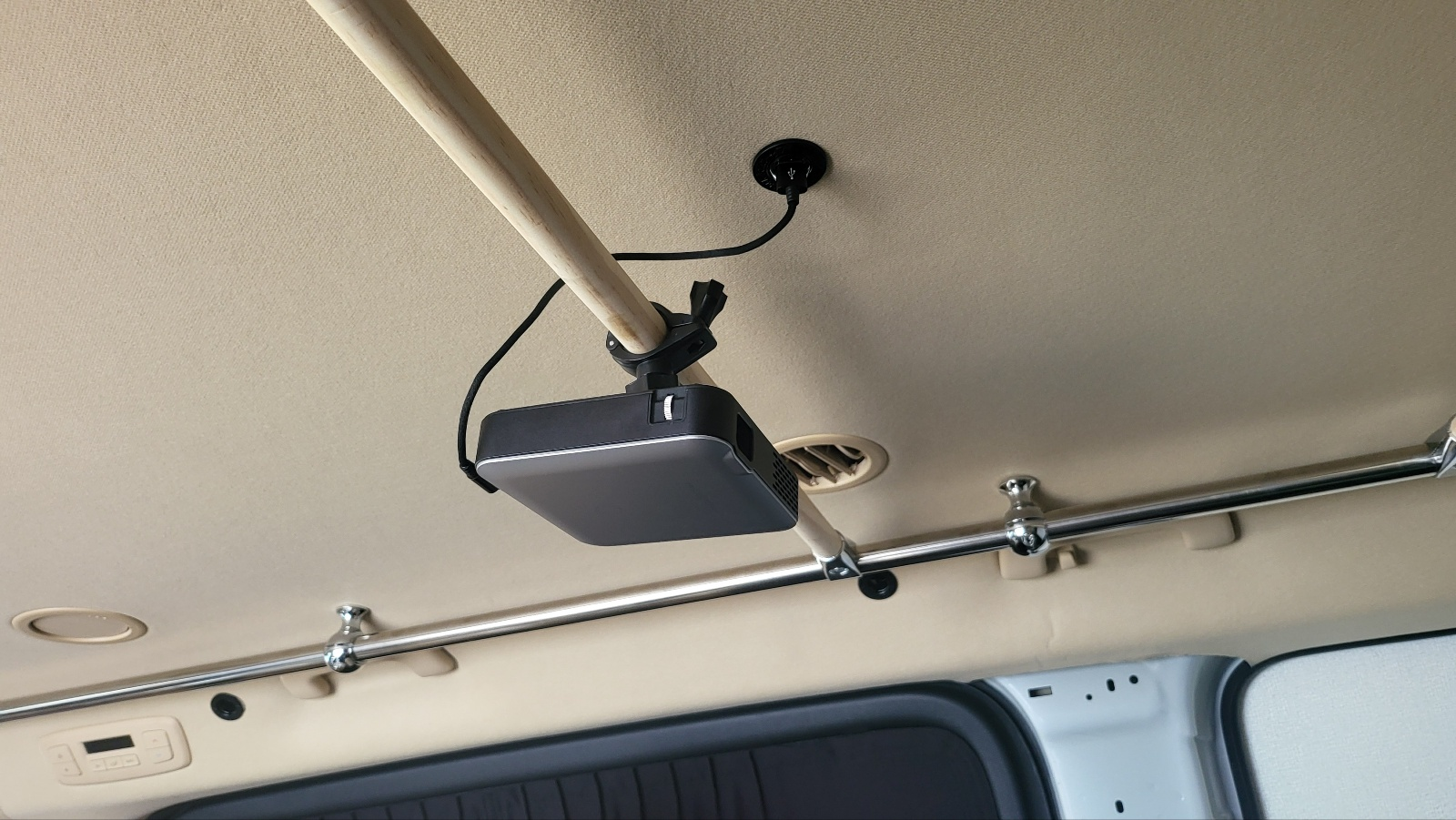

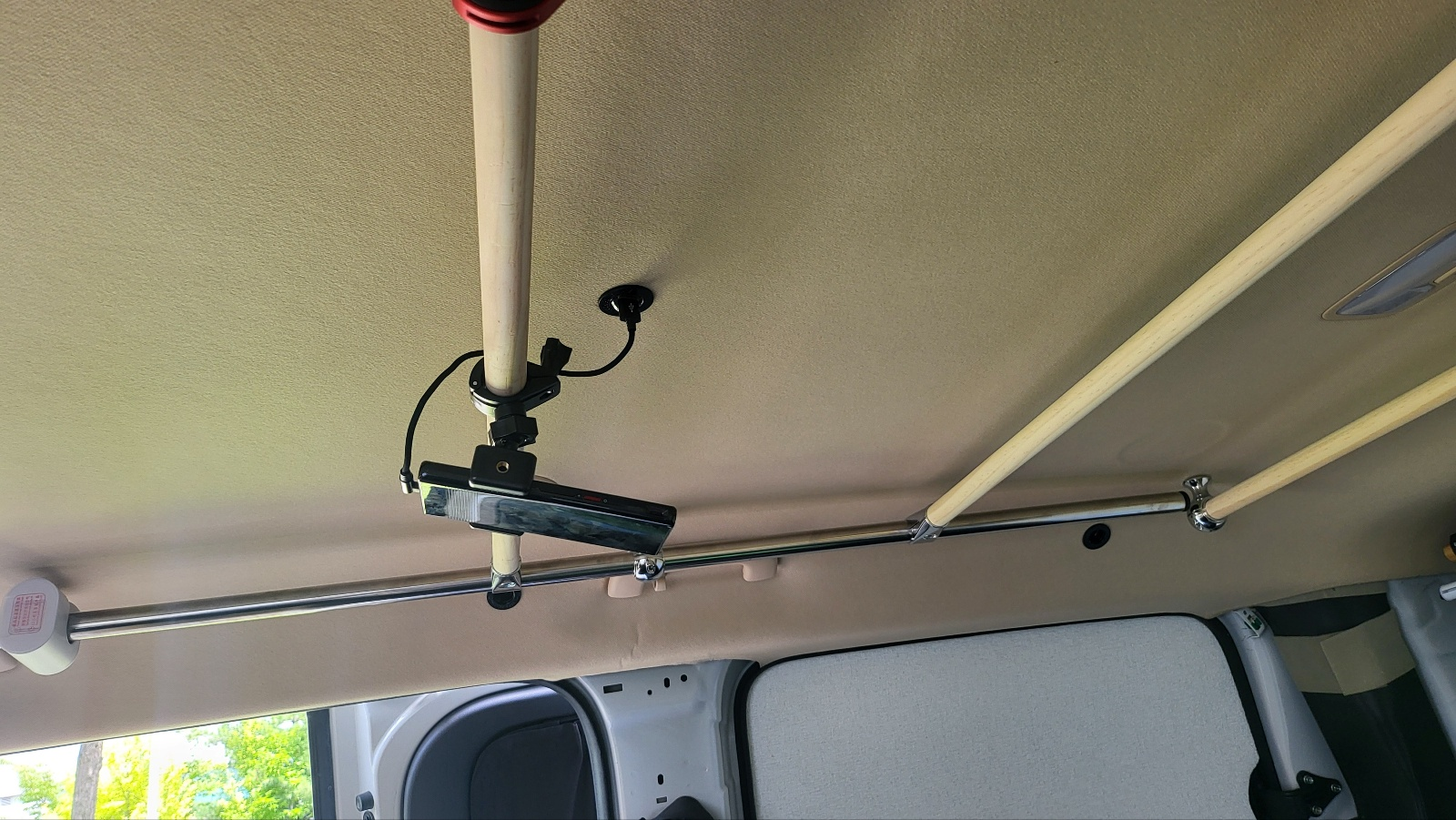

차량 천장에 만들어둔 가로봉에 거치.

전원 공급:  천장에 매립해둔 시거소켓에 USB 충전기 꼽아서 활용  .

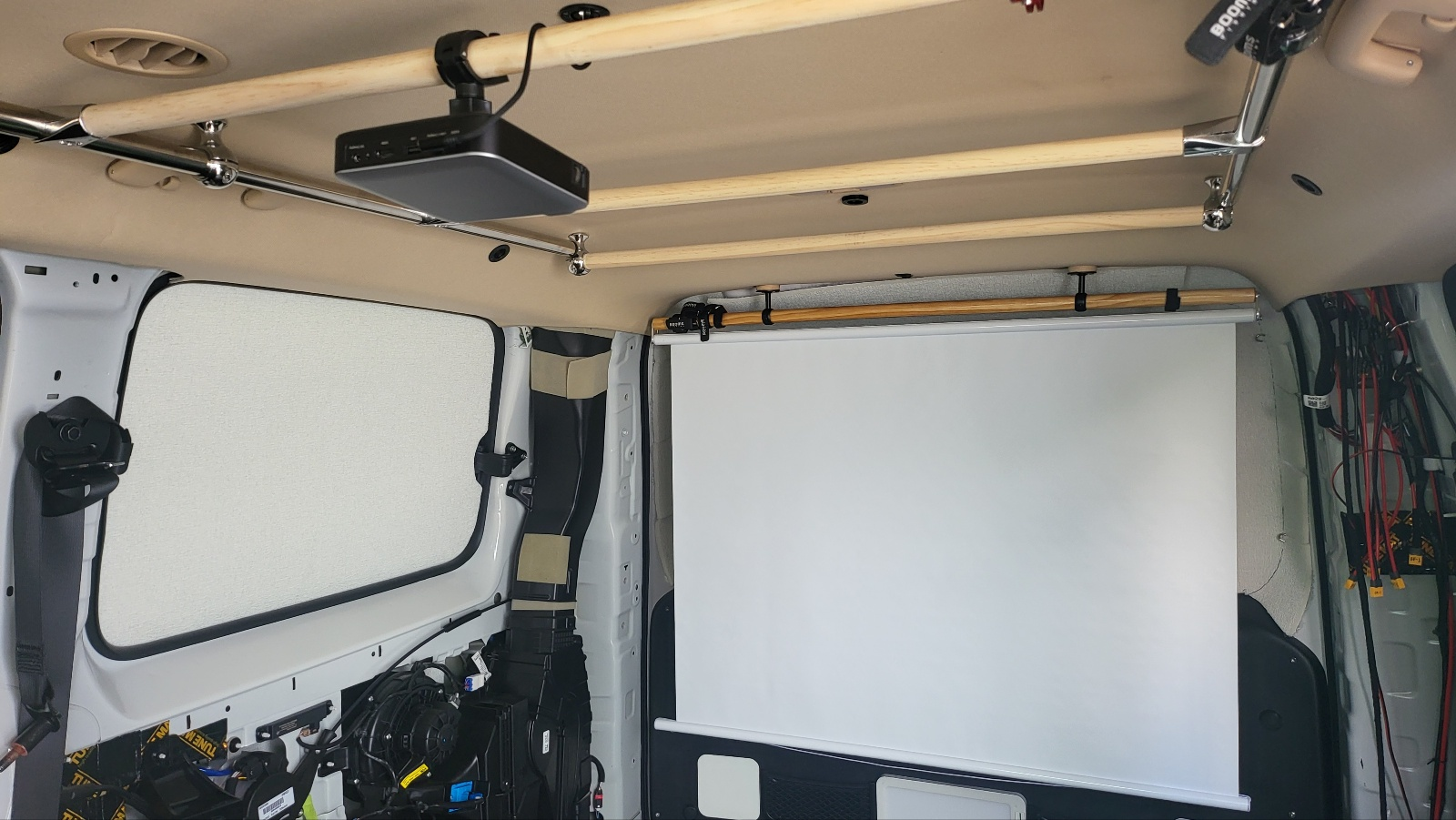

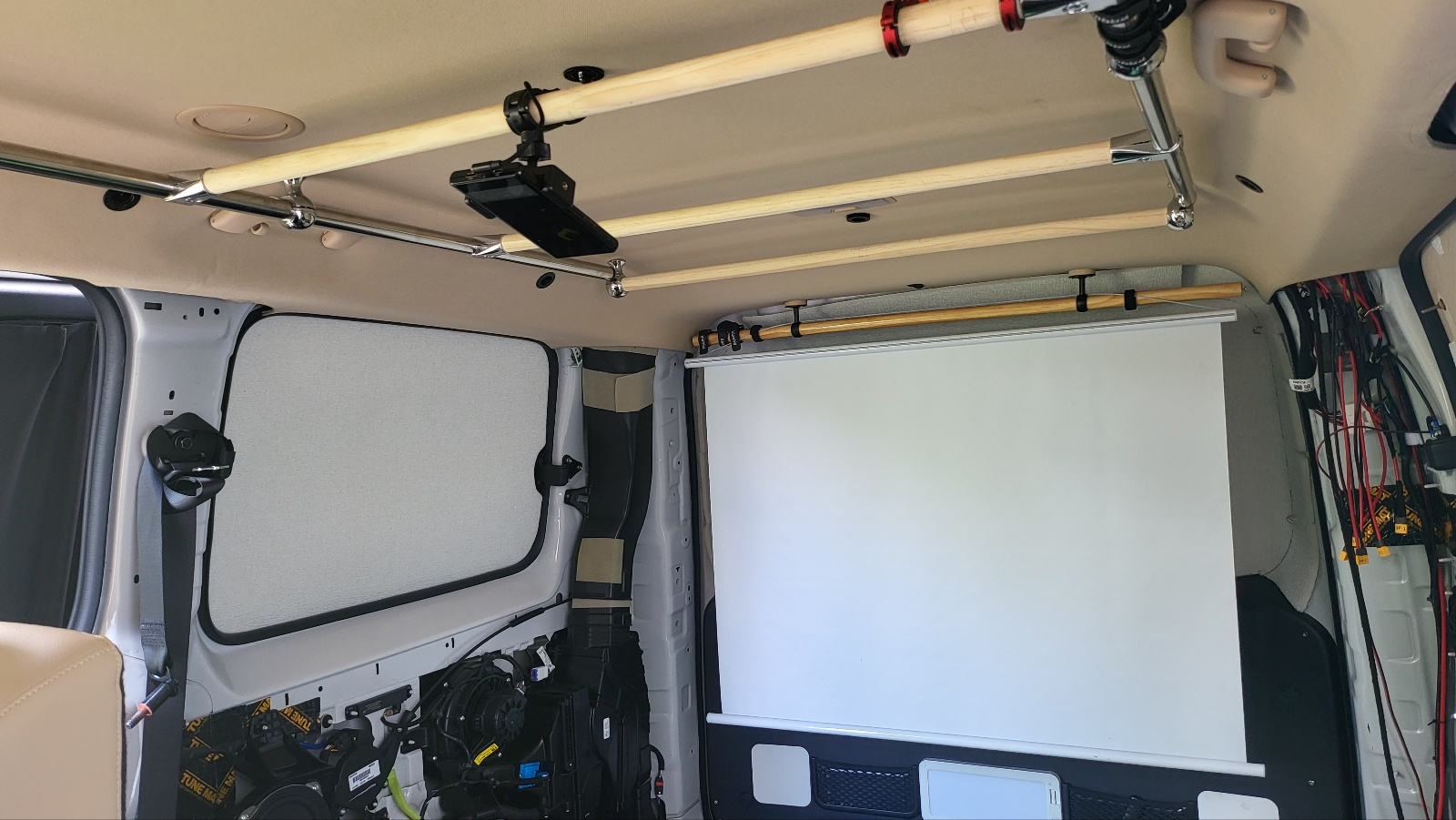

차량 뒤쪽에 거치해둔 50인치 스크린 방향으로 투사. 저 거리에서 투사하면 딱 맞음.









Full HD (1920 x 1080) 빔 프로젝터 거치

- 빔 프로젝터에 노트북 연결하여 코딩 용도의 모니터로도 활용하려면 실해상도 1920 x 1080 은 되어야 쓸만하다.

- 실해상도 1920x1080 지원되는  PJM 무비나잇 프로 거치.

- USB-C 로 전원 공급가능하므로 천장에 매립해둔 시거소켓에 USB 충전기 이용하여  컴팩트한 셋팅 달성가능. 계획은 이랬는데 시거소켓 장착형 USB 충전기로는 프로젝터에 전원공급이 안되길래 시거잭에 DC 플러그 연결하여 12~14V 직접 공급하는것으로 구현함(아래 상세 설명 있음).

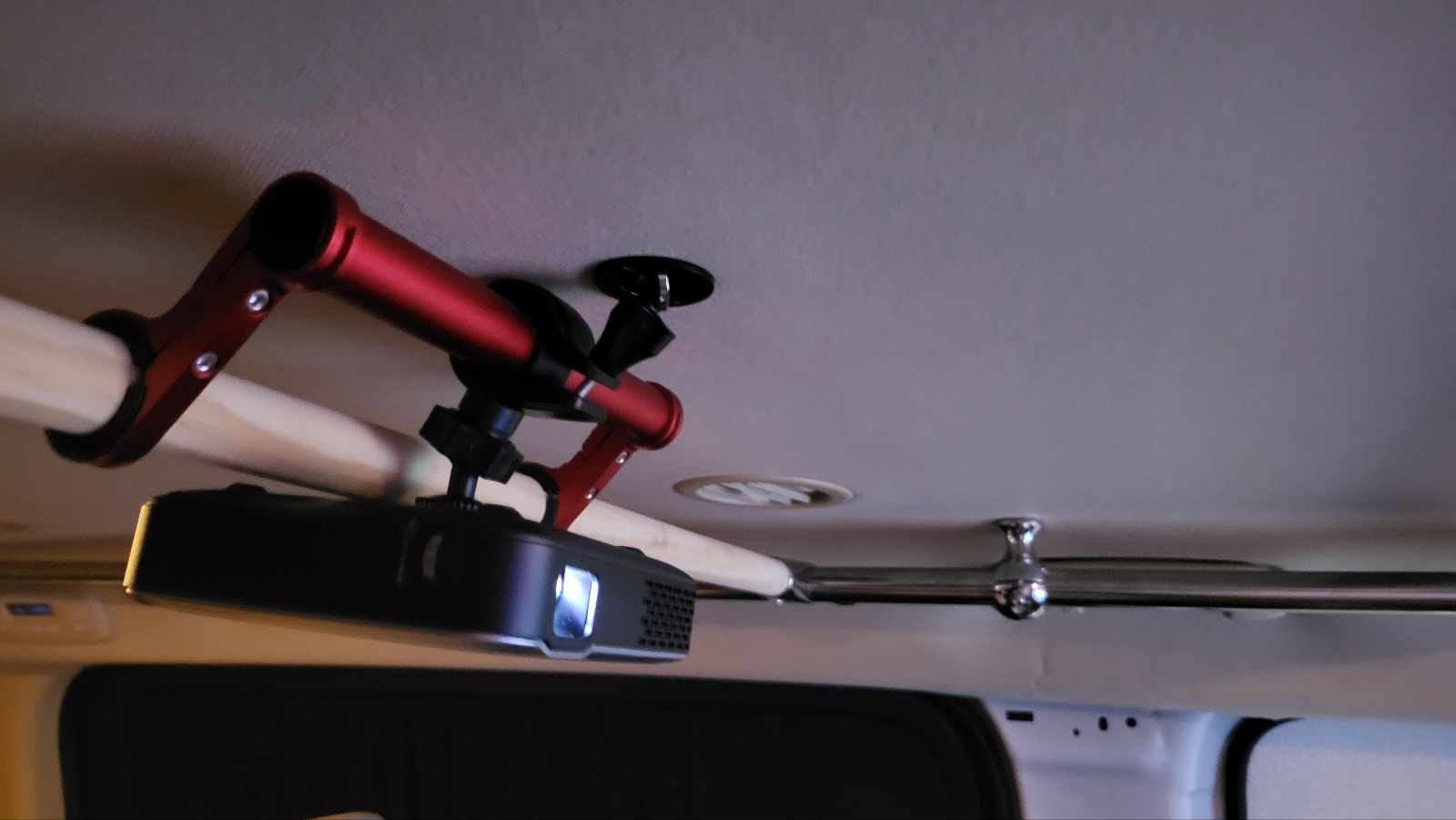

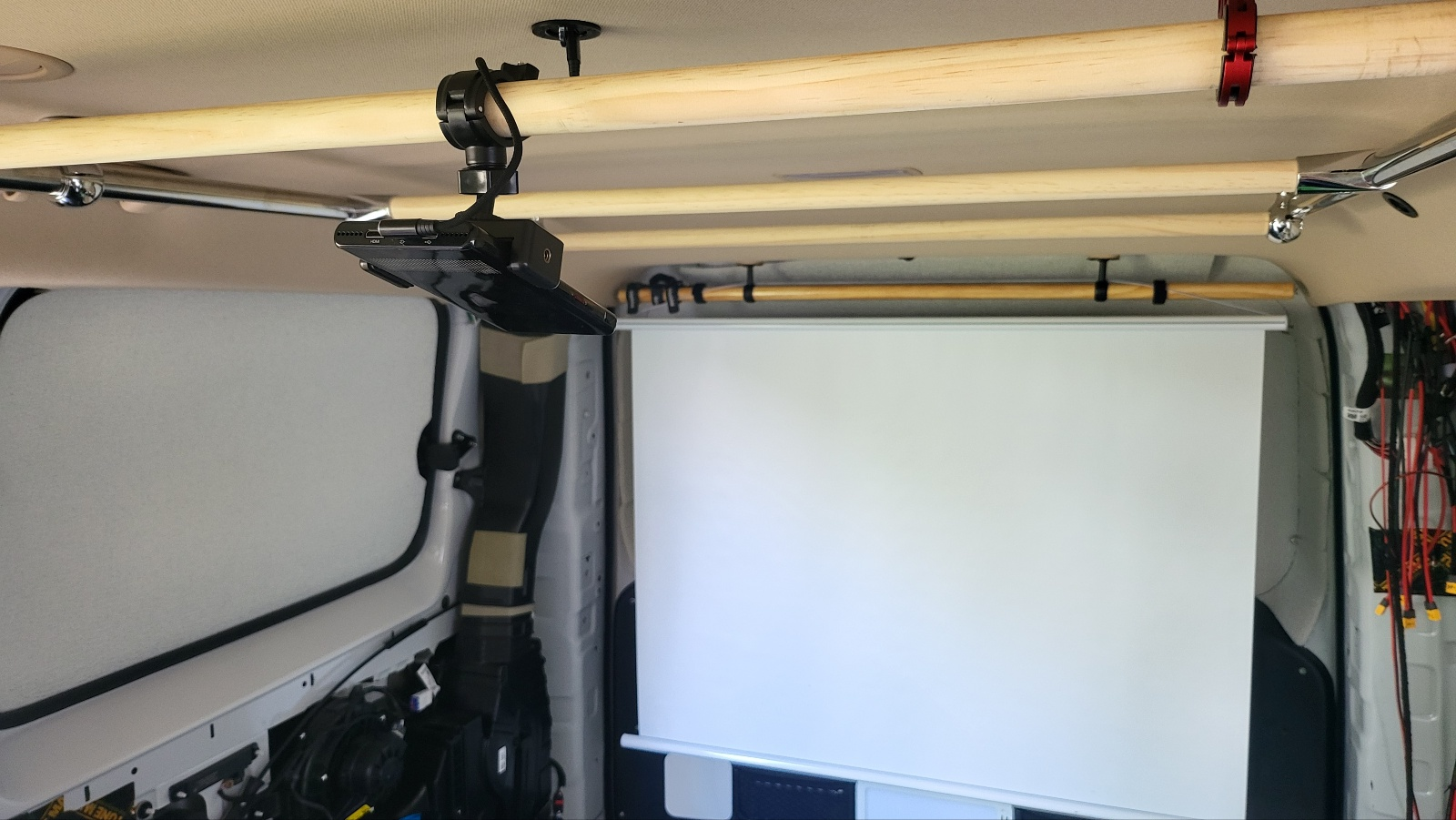

PJM 무비나잇 프로 차량 천장 거치



PJM 무비나잇 프로 차량 천장 거치

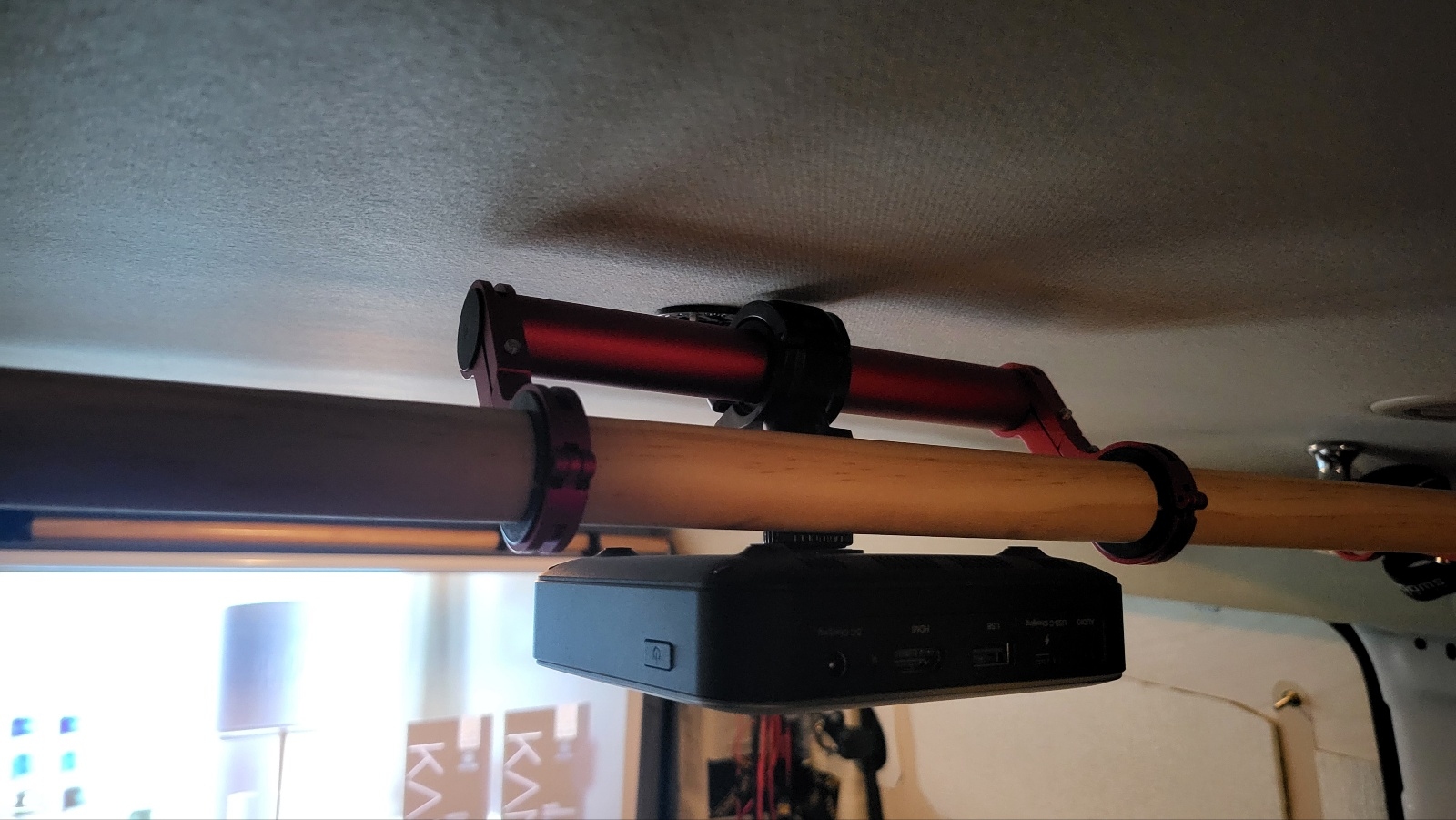

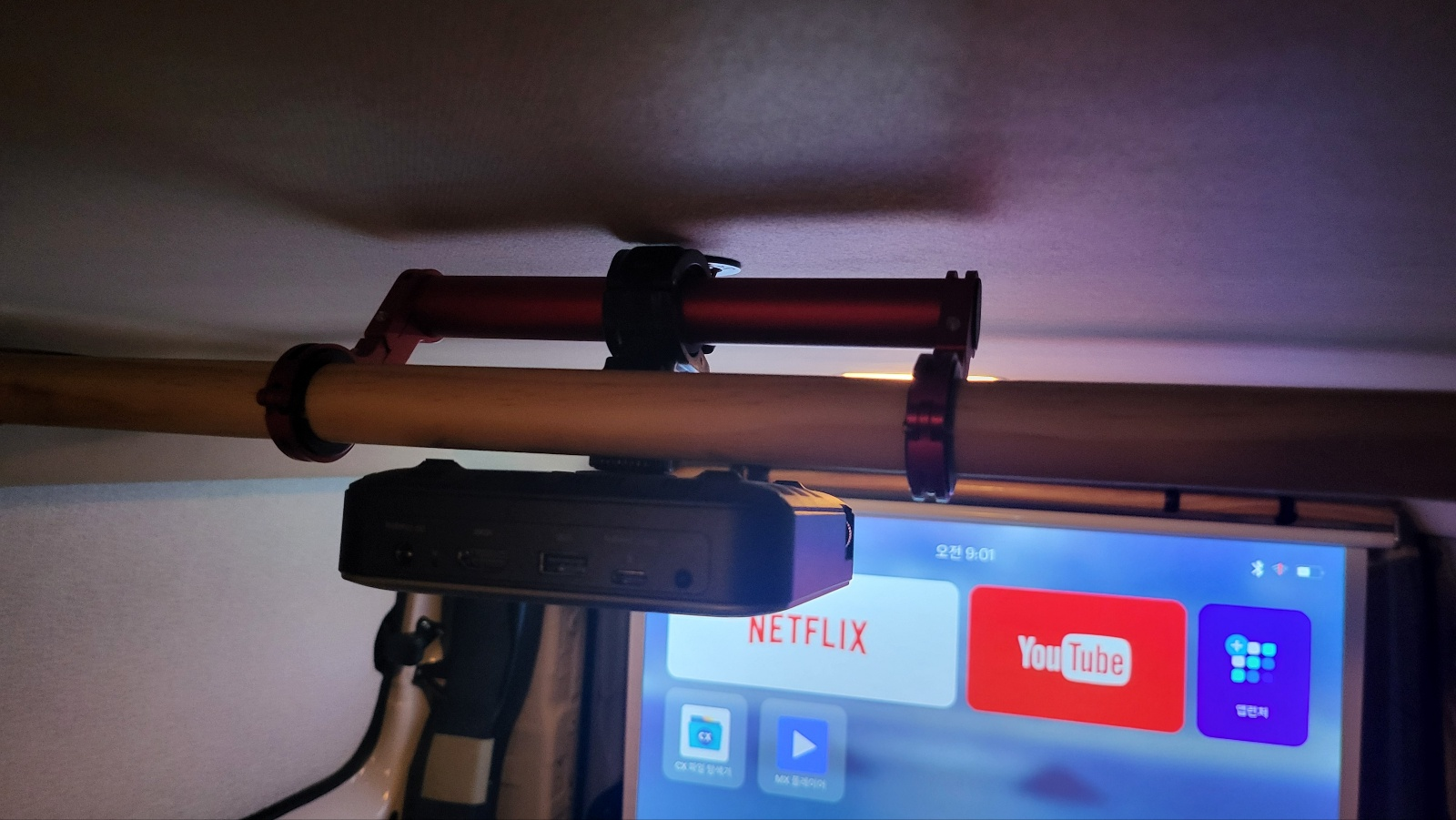

거치 돌출 줄이기

- 목봉 아래로 빔프로젝터 돌출된 것  최소화 해본다.

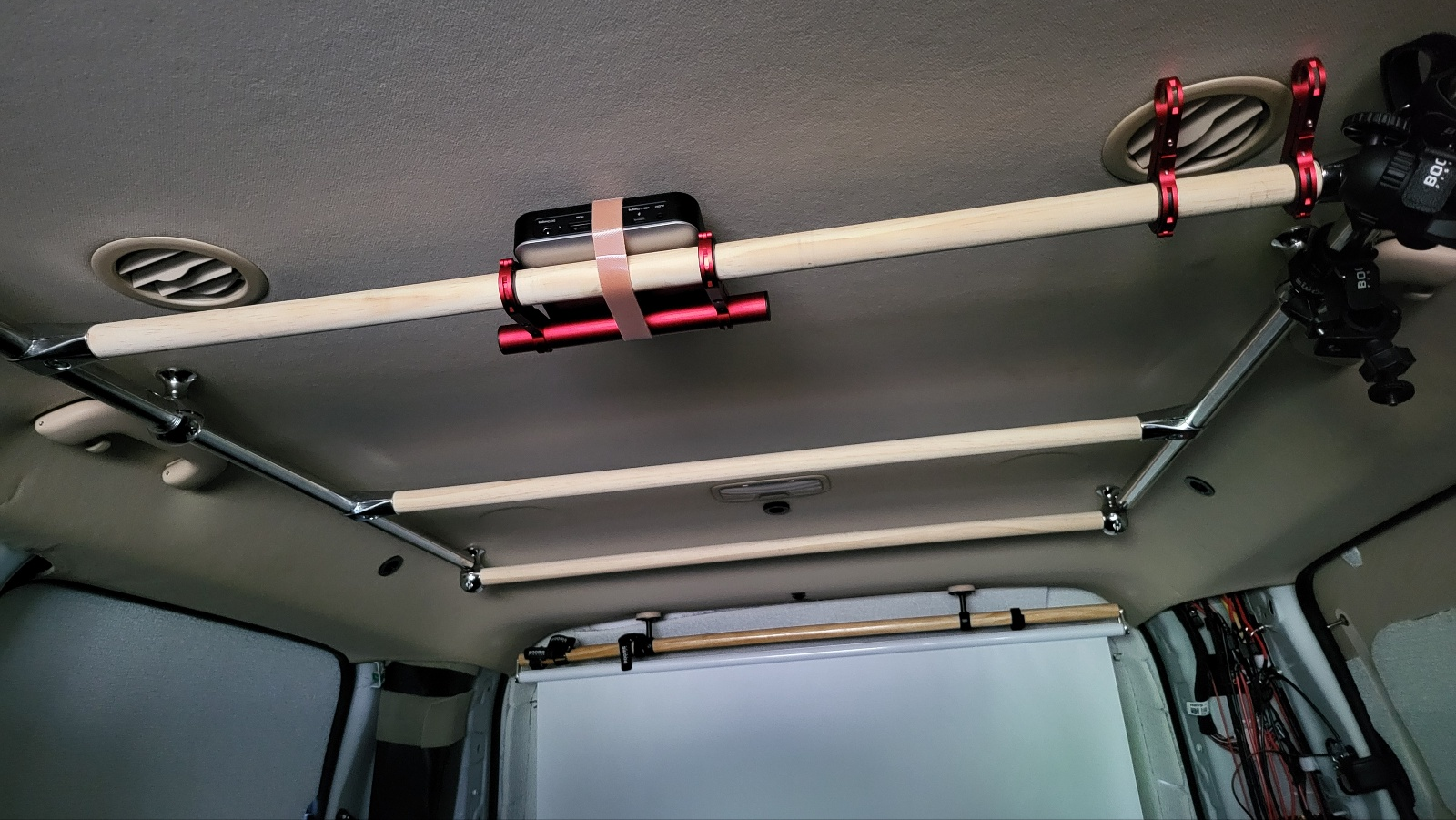

- 자전거 핸들 확장바를 가로봉에 달아 확장바에 거치대를 달았다. 앞의 방식보다는 돌출 많이 줄였다.

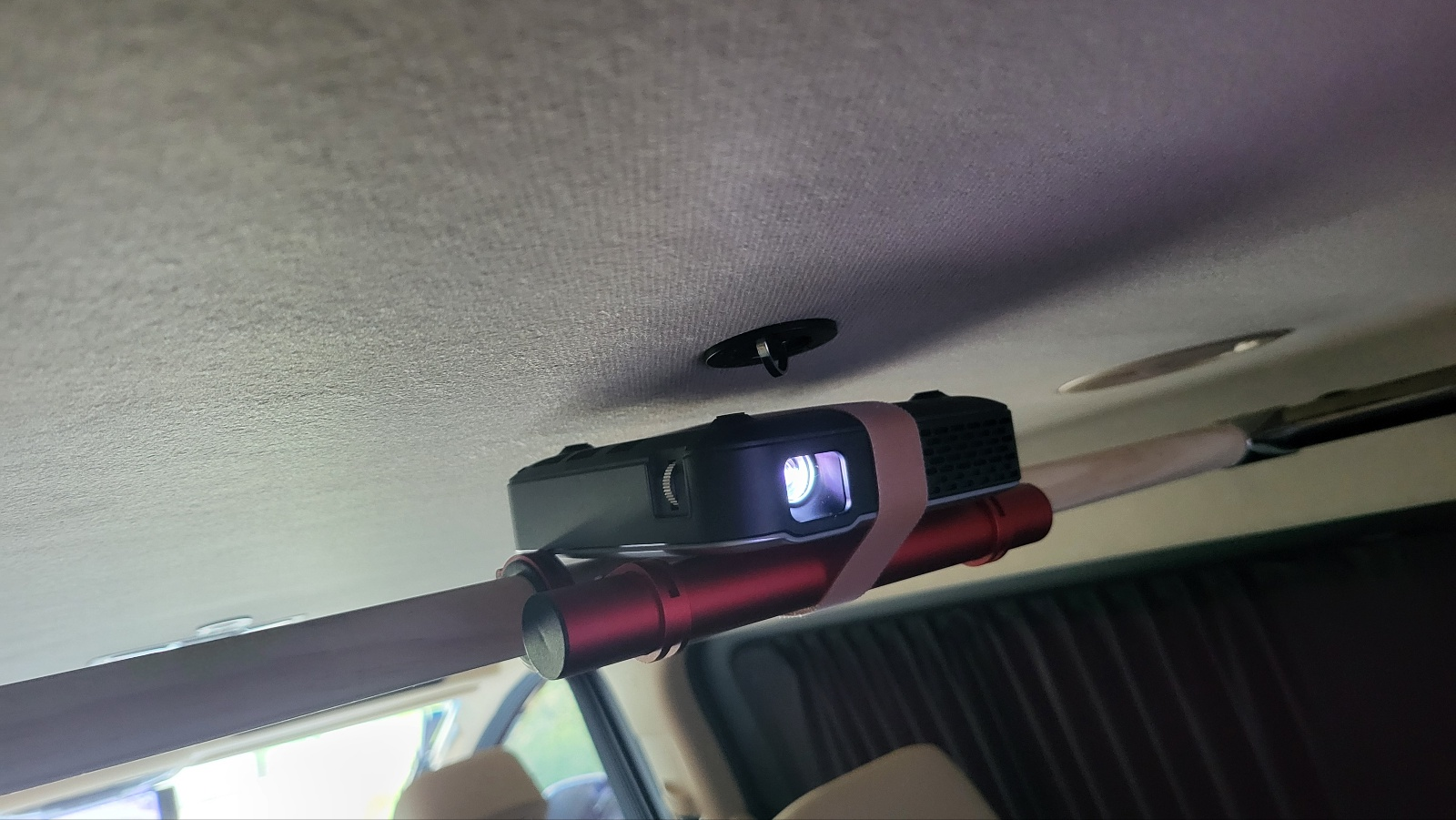

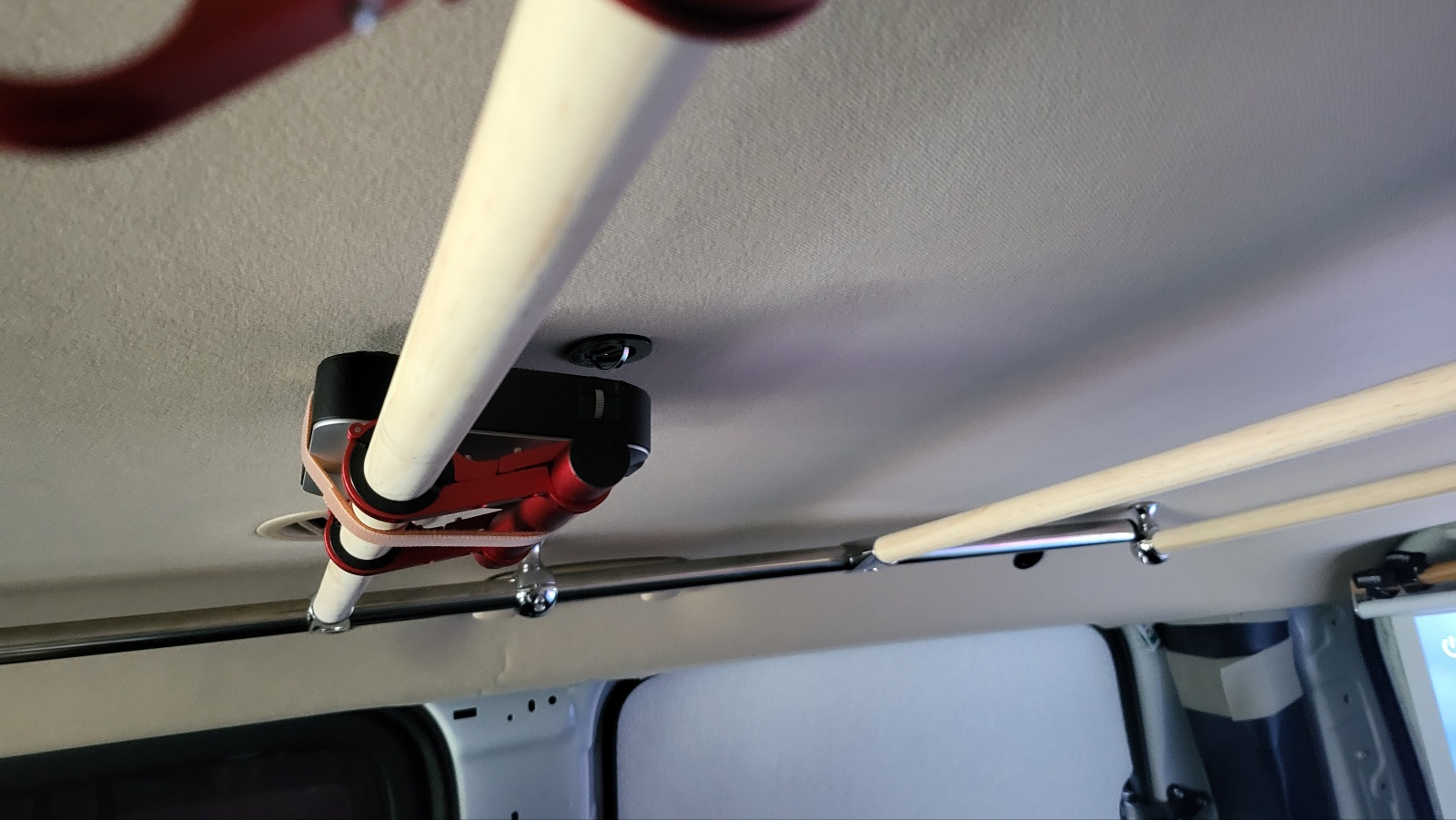

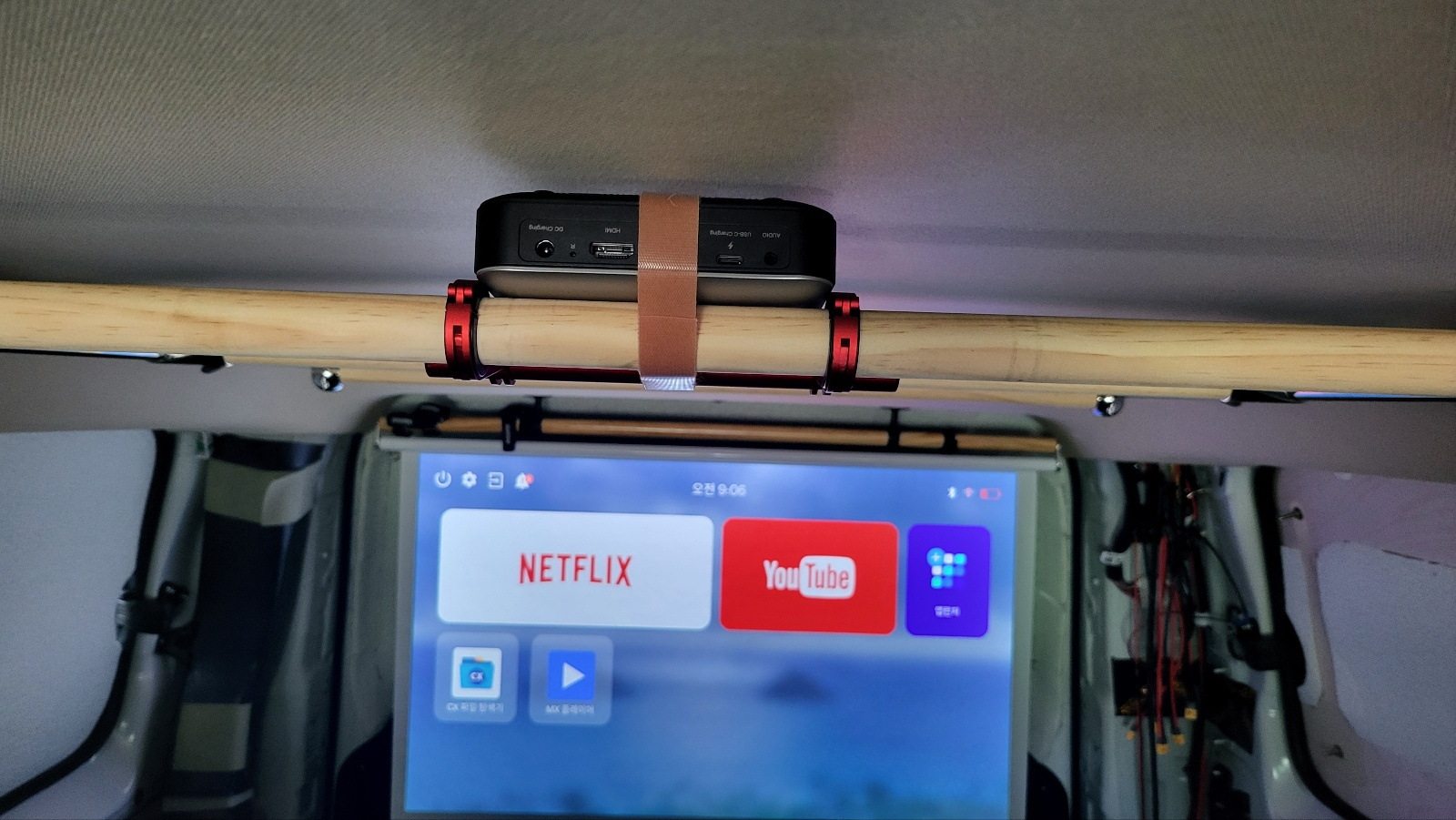

거치 돌출 줄이기 - 최종

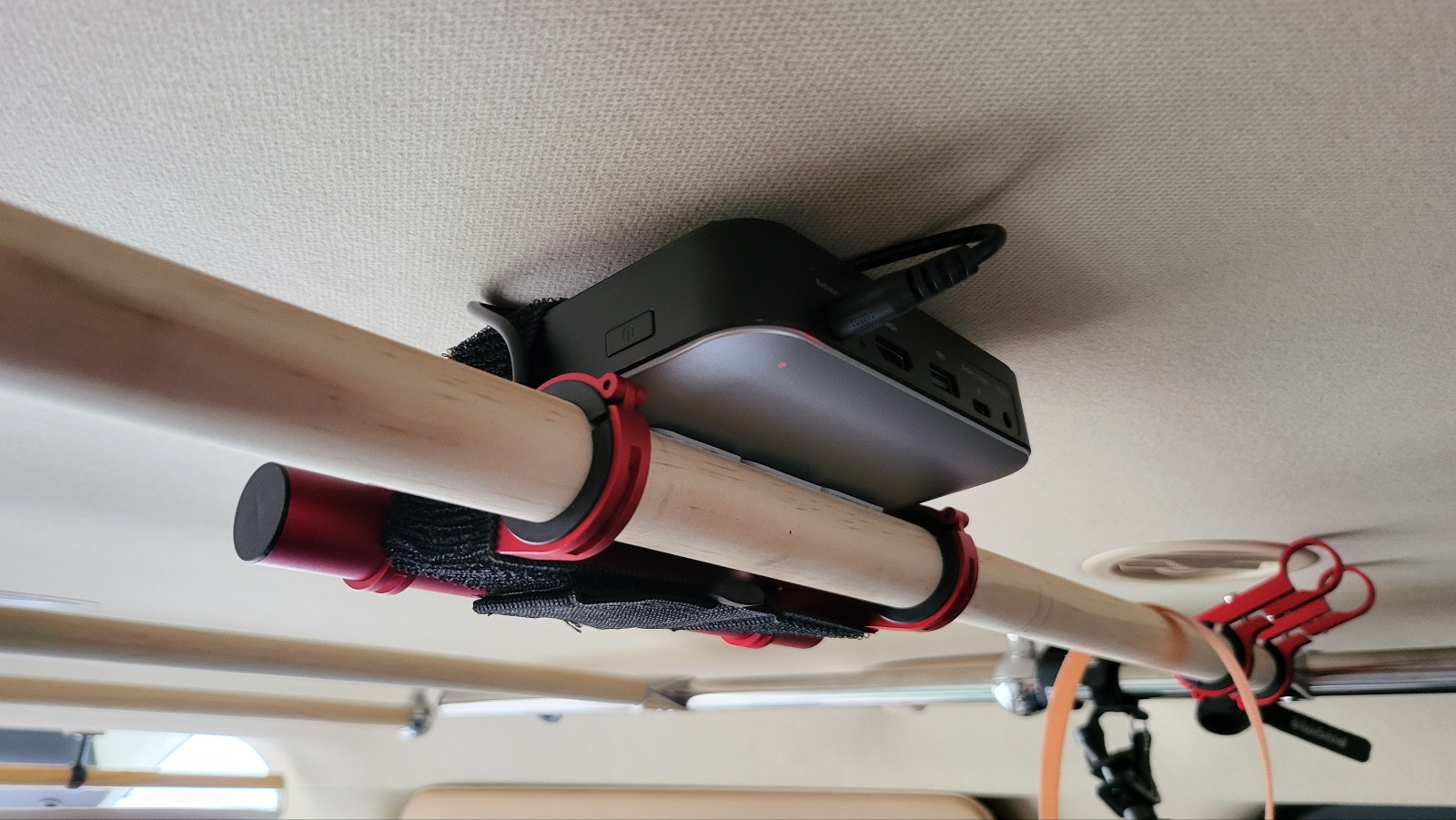

- 볼트 이용하여 체결하는 브라켓 이용하지 않고 빔 프로젝터를  직접 봉 위에 올려두고 벨크로 타이로 고정.





봉 아래로는 돌출 전혀 없이 천장에 최대한 밀착 시켜 배치 가능.

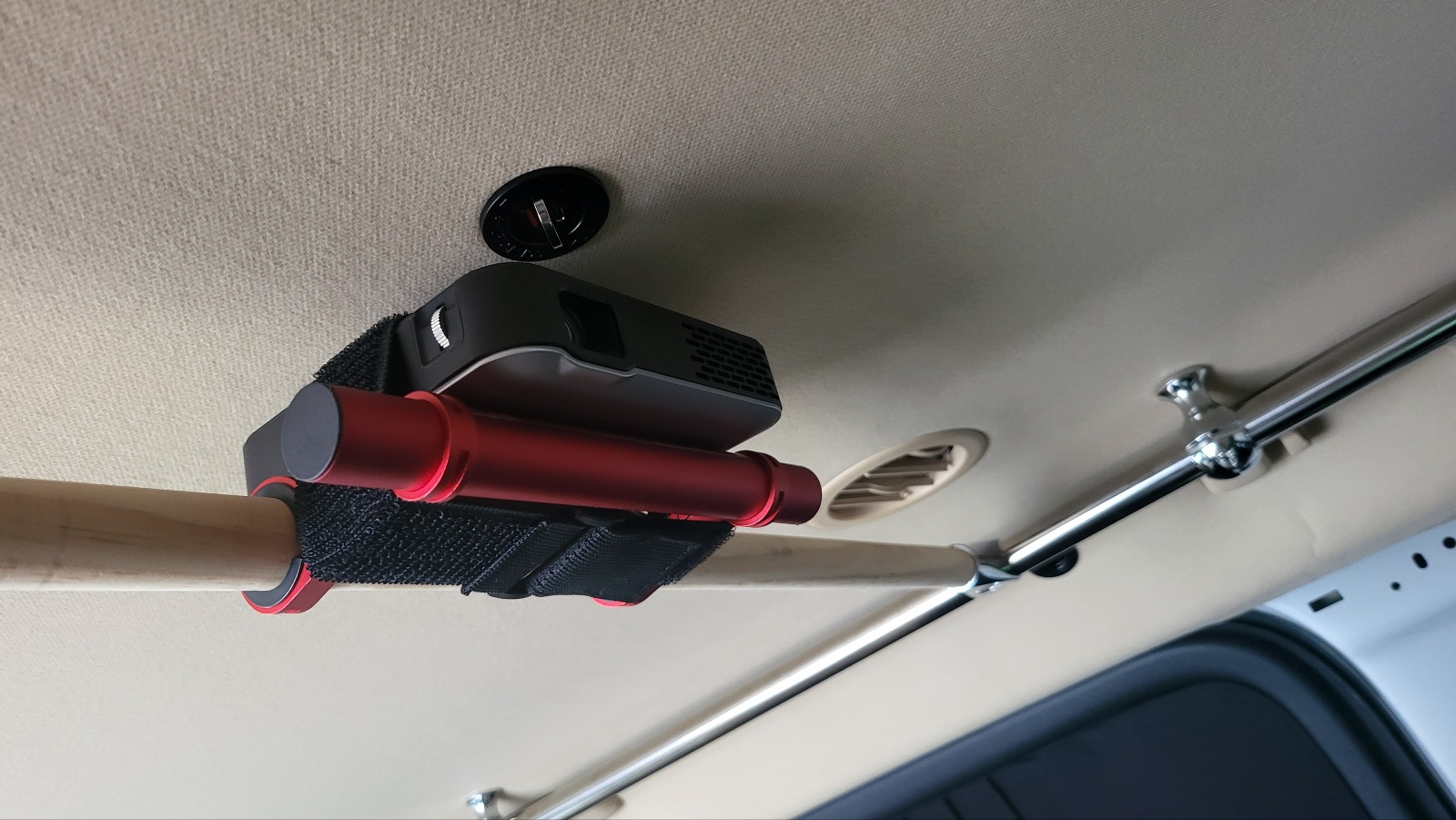

벨크로 변경

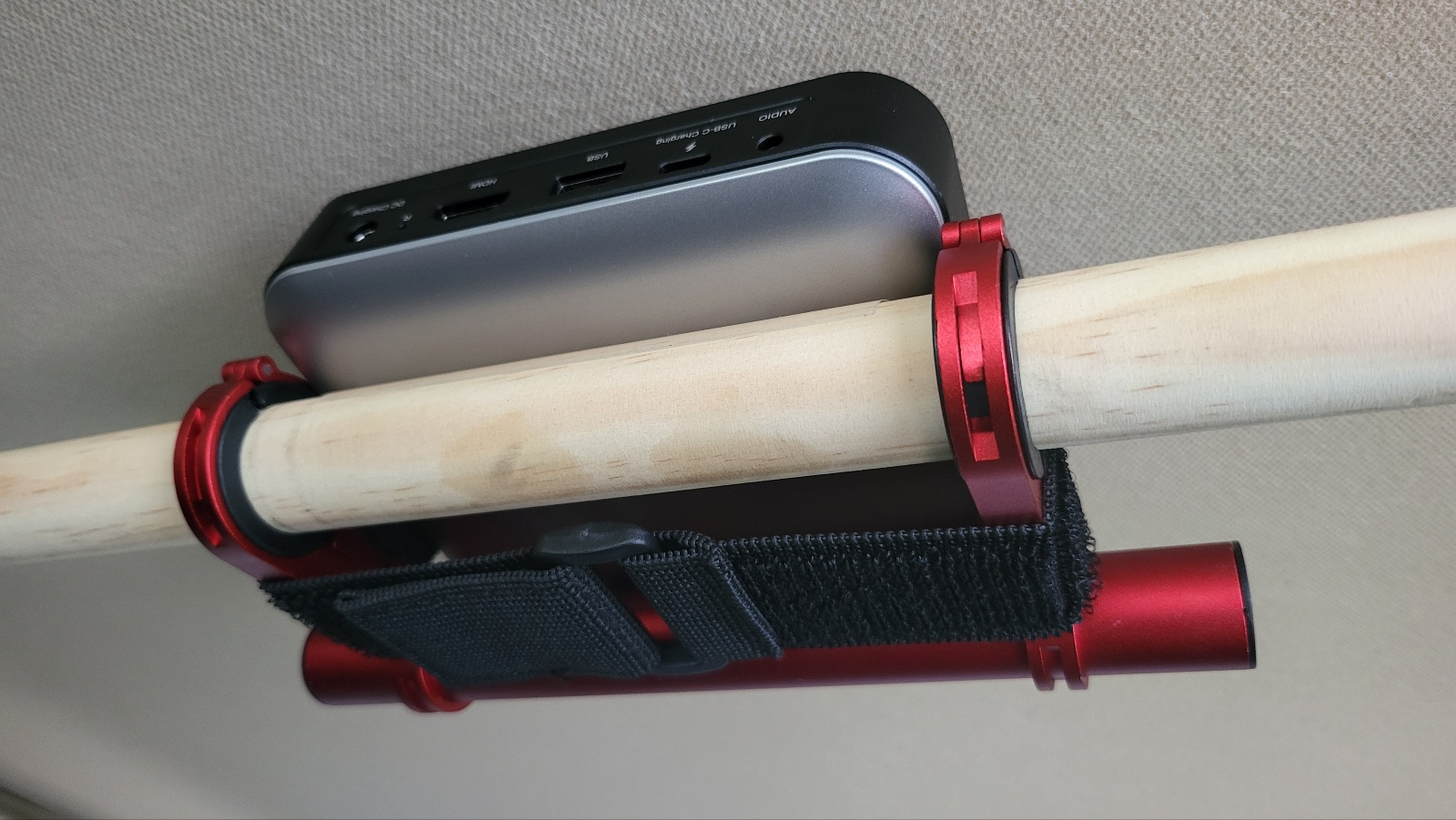

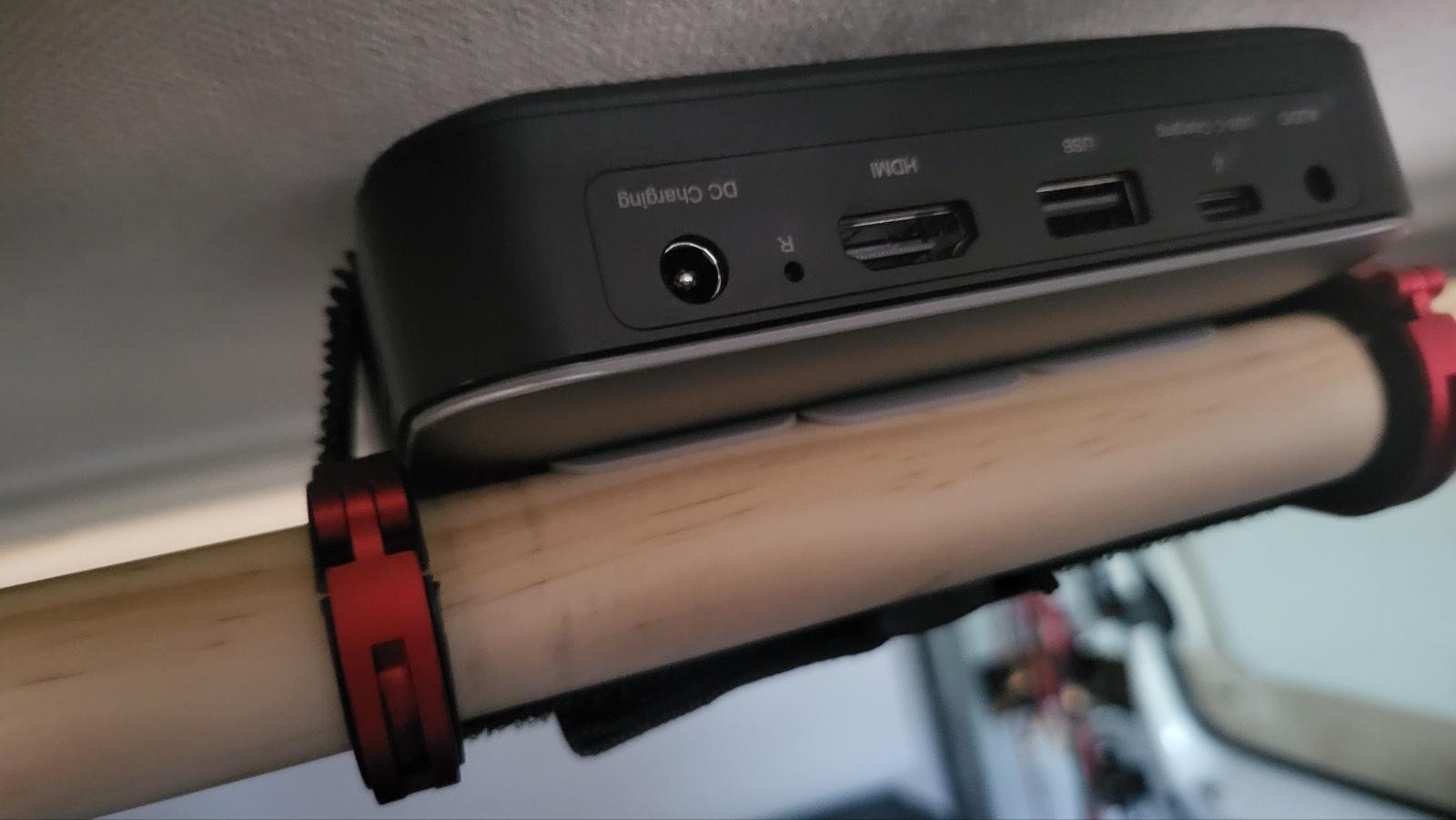

- 앞뒤로 감으면 뒷부분의 USB 커넥터를 벨크로가 가리게 된다.   탄성 벨크로 밴드 ( 폭 3.8cm 길이 30cm ) 로 기기 좌우로 고정하는 방식으로 하면 뒷부분이 모두 개방되어 커넥터 활용에 방해 안됨.

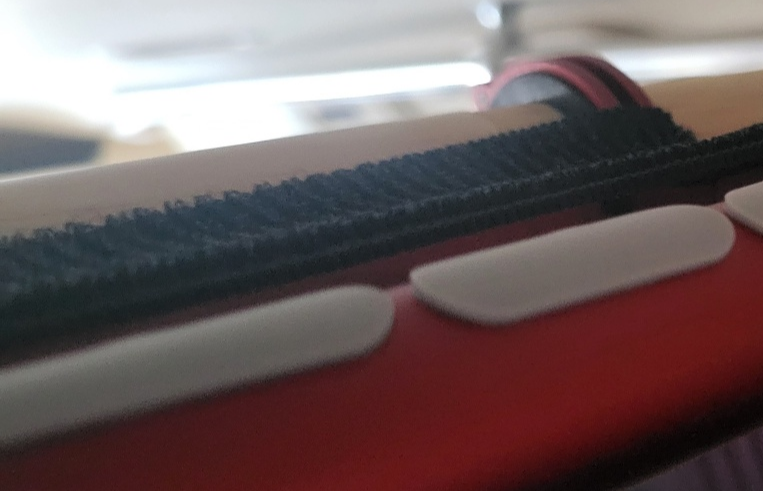

미끄럼 방지 패드 부착

- 실리콘 재질의 미끄럼 방지 패드 를 기기 접촉하는 부분에 부착하여, 차량 급제동 상황에서도 이탈되지 않을 정도로 확고하게 안정 장착.





목봉 쪽에도 미끄럼 방지패드 부착.









전원공급

- 시중에 판매되는 시거잭 USB C PD 지원 충전기들 연결해봤는데 충전안된다.

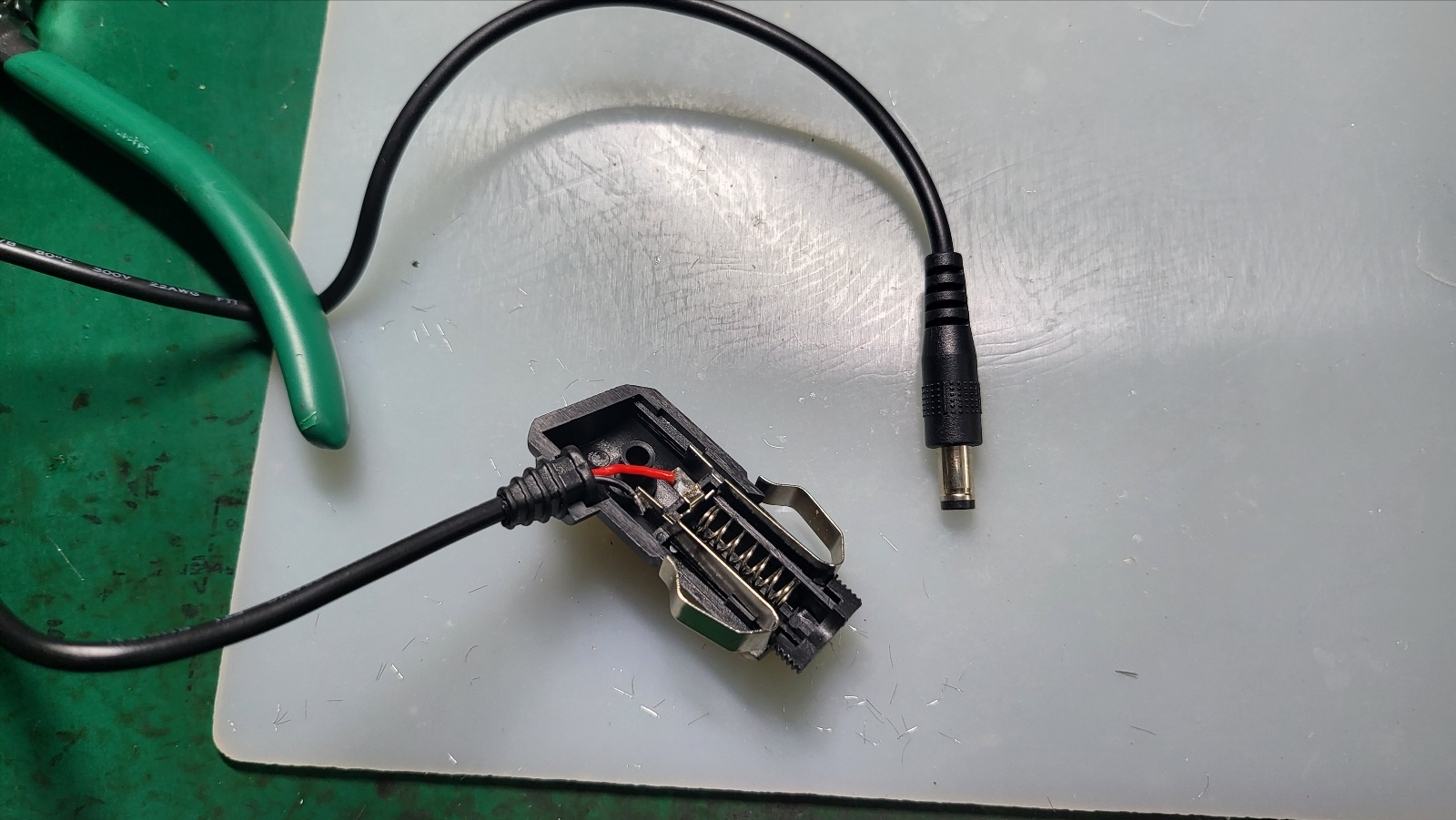

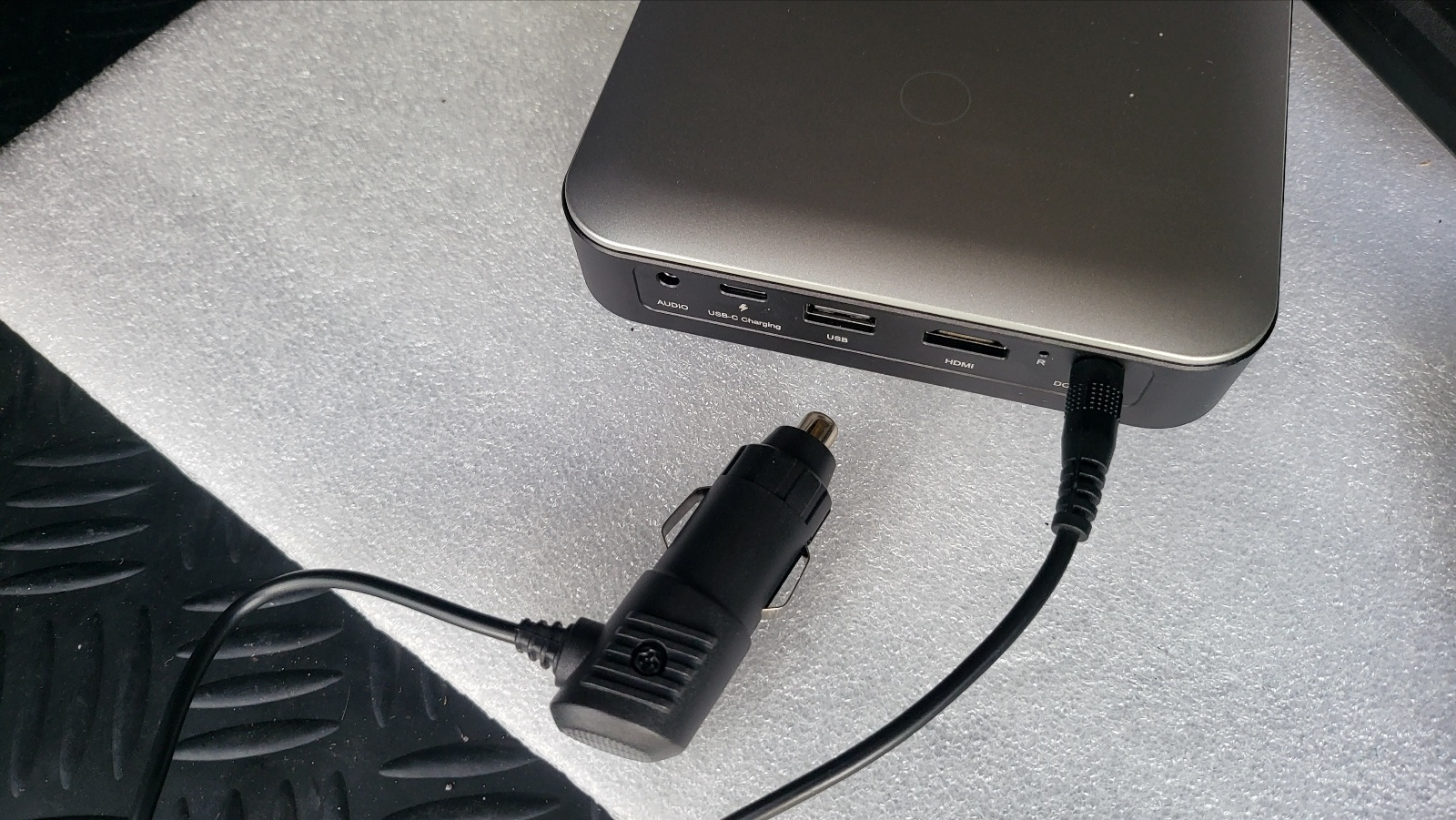

- DC 플러그 입력 규격이 15V 이므로 파워뱅크 최대 14.6V 직결해도 된다. DC 플러그 - 시거소켓에 결선  제쟉함.





DIY 용 시거플러그 구입처

X Autohaux Car Cigarette Lighter Charger Socket Power Plug Outlet Adapter Connector DC 12V 24V - AliExpress 34







차량 천장에 마련해둔 시거소켓에 연결하여 프로젝터로 전원공급 셋팅완료.





정상적으로 충전되며, 충전중 동시에 전원 온 하여 프로젝터 작동도 가능.













스크린 거치 상세



DIY . 스타리아 . 빔 프로젝터 스크린 거치
