STM32CubeMX 에서 i2c DMA 설정.
- 본 예는 I2C4 Master 로 사용하는 경우,

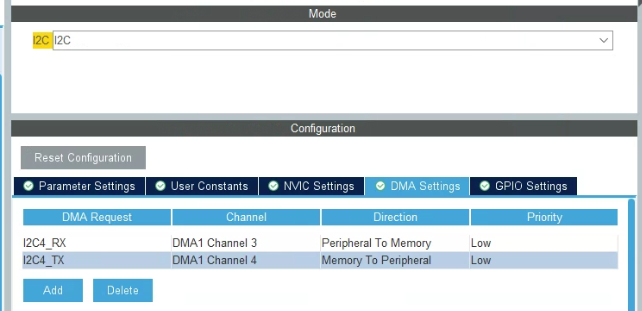

- I2C Configuration 에서 DMA Setting 에서 I2C4_RX, I2C4_TX 추가

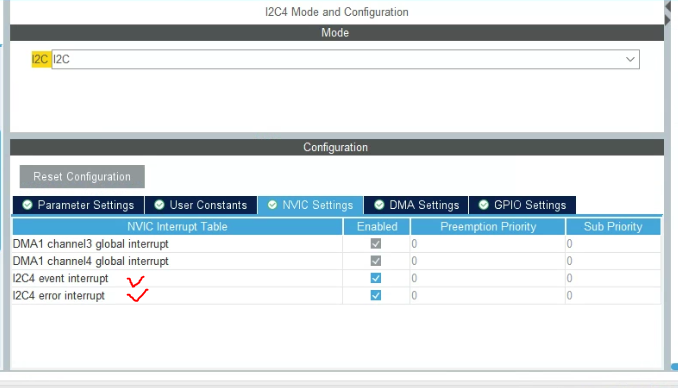

NVIC 설정에서 I2C event interrupt, I2C error Interrupt 필수 체크하여 활성화 .
활성화 하지 않으면, 코드에서 함수 HAL_I2C_Master_Transmit_DMA(,,,) 호출 반환값이 HAL_ERROR 반환되고 정상 데이터 송신 안됨.
코드 생성

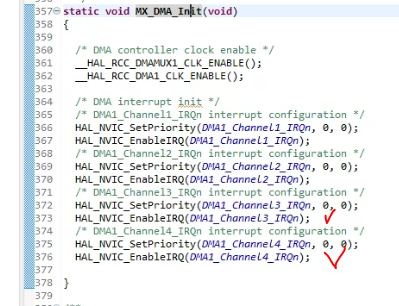

main.c 의 MX_DMA_INIT() 함수를 보면 DMA1 Ch3 , 4 활성화 추가 된다.
사용자 코드

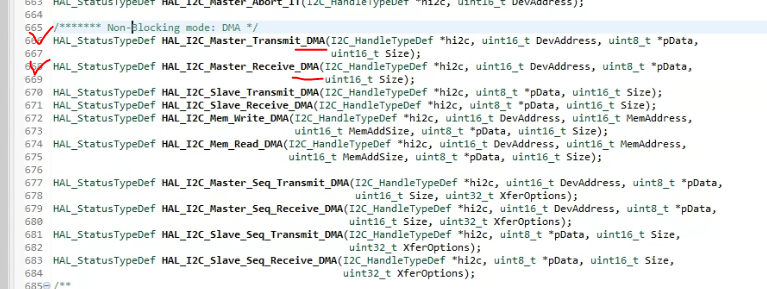

i2c 데이터 송신 , 수신용으로 함수 이름에 _DMA 부착된 함수 호출하면 된다.

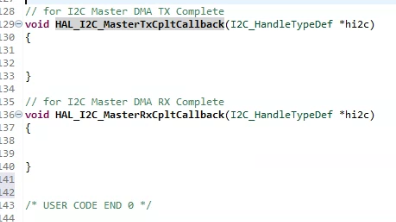

main.c 등에 송신 , 수신 완료시 실행되는 콜백함수를 정의하고 완료시 실행되어야 할것 구현한다.
