개요

STM32 펌웨어 업데이트 하는 수단 중의 하나인 USB DFU 위한  PC 측 소프트웨어 는  DfuSe 외에도 STM32CubeProgrammer 에서도 가능하다.





STM32CubeProgrammer 에서 USB DFU 방법



사전준비



1. 칩에 기록할 펌웨어 파일

- 펌웨어 파일 확장자 :  .hex, .elf

2. 타겟보드에서 STM32 를 DFU 모드로 부팅된 상태.

- 핀 BOOT0 에 로직로우 인가한 상태에서 핀 리셋하면 USB DFU 모드로 부팅됨 (  핀 BOOT0 에 로직 하이  인가한 상태에서 핀 리셋하면 노말 모드로 부팅됨 ) . STM32L4+ 계열의 부트로더 상세







STM32CubeProgrammer 에서 USB 선택

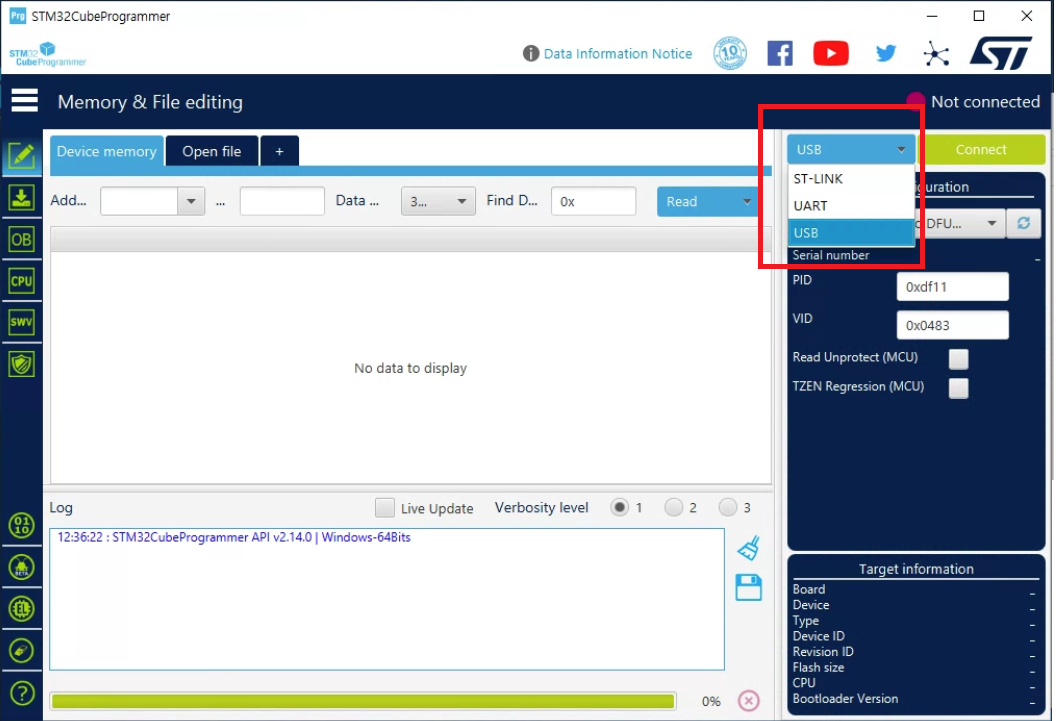

- 아래 화면에서 붉은 박스 부분을 USB 로 선택( 기본 ST-LINK 로 되어있음 ) 하면 타겟칩이 USB DFU 모드로 진입되어있는 경우 자동으로 인식되고 칩 정보들이 표시된다.



- 이후 펌웨어 파일 오픈하여 기록 하면 USB DFU 완료.







전체과정 설명 상세.

https://www.youtube.com/watch?v=VlCYI2U-qyM









연관





DfuSe 에서 USB DFU



STM32 USB DFU, STM32 펌웨어 업데이트관련 개발 리소스 - DfuSe 개요,설치

개요 - STM32 USB DFU(Device Firmware Update). DfuSe USB 통하여 STM32 의 펌웨어 업데이트 하기 위한 유틸리티인 DfuSe 는 아래 주소에서 배포 되고 있다. DfuSe 제조사 제공 다운로드 주소 http://www.st.com/web/en/catal

igotit.tistory.com







STM32 부트로더 이해.



STM32. Bootloader

개요 STM32 Bootloader 관련 리소스들 . AN2606 : STM32 microcontroller system memory boot mode . pdf AN3155 : USART protocol used in the STM32 bootloader. pdf UM0462 : STM32 Flash loader demonstrator. site link - Visual Studio 2012 C++ 소스코드

igotit.tistory.com







상위 정리

https://igotit.tistory.com/244 의 STM32



STM32. nRF52. ESP32. EFM8. EFM32. PSoC 활용 정리.

STM32. nRF52. ESP32. EFM8. EFM32. PSoC 총정리 제조사 칩 주요특징 실리콘랩 8bit MCU EFM8 시리즈 32bit EFM32 시리즈 EFM8 싸다. STM STM32 . 최고 항상 만족. Cypress pSoC pSoC6 은 기대해볼만. NORDIC nRF52 블투 무선솔루

igotit.tistory.com








첫 등록 : 2023.07.15

최종 수정 :

단축 주소 : https://igotit.tistory.com/4711
