STM32. Bootloader



	개요
	STM32 Bootloader 관련 리소스들 .   AN2606 : STM32 microcontroller system memory boot mode . pdf   AN3155 : USART protocol used in the STM32 bootloader. pdf   UM0462 : STM32 Flash loader demonstrator. site link  - Visual Studio 2012 C++ 소스코드도 같이 제공됨.





USB DFU

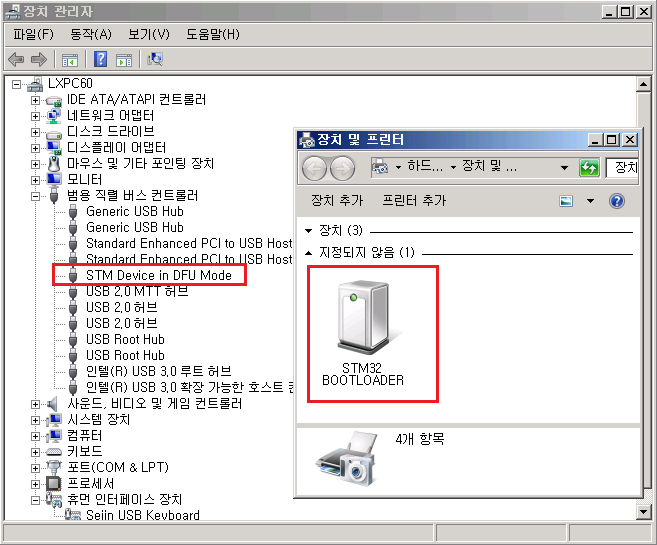

- 부트로더 중에 USB DFU 매우 편리하며 STM32 를 PC 로 USB 연결한 경우 아래 그림처럼 인식된다.









	USART Connection Timing
	STM32 칩 마다 최소시간이 다름.   from AN2606 pdf page232





STM32L476/486 bootloader

부트로더 버전 V10.x , V9.x 가 있다.



부트로더 V10.x

USART, I2C, USB DFU.

적용된 칩 revision : rev.2, rev.3.



부트로더 V9.x

USART, I2C, USB DFU, SPI, CAN

적용된 칩 revision : rev.4



from AN2606 pdf





STM32L4R/S bootloader

별도정리

STM32L4R/S (STM32L4+ 계열) . 부트로더



부트로더 버전확인 방법

STM32. bootloader version 확인 방법.







부트로더 USB 윈도우 드라이버 WinUSB 로 변경됨

- 초창기 부트로더 USB 의 윈도우 드라이버는 WinUSB 가 아닌 STTub30.sys 였으나,  윈도우 10 이후 사용불가하며 WinUSB 드라이버로 구동되어야 한다.

STM32 부트로더 USB . WinUSB . 시리얼



과거 STMicroelectronics의 DfuSe(Device Firmware Upgrade STMicroelectronics Extension) 유틸리티 시절에 사용되던 전용 USB 드라이버 파일의 이름은 STTub30.sys 이며, 공식 명칭은 STTube Driver (또는 USB Driver for Tube device).

과거 드라이버의 정체와 주요 특징

• 커스텀 커널 모드 드라이버: ST사가 자사 칩셋의 DFU 부트로더 통신을 위해 직접 개발한 독자적인 커널 모드 디바이스 드라이버(.sys)
• 함께 사용된 파일: 장치 관리자 인식을 위한 STDFU.inf 설정 파일 및 STTubeDevice30.dll 라이브러리와 쌍을 이뤄 작동.
• 현재의 문제점 (보안 차단): 너무 오래된 드라이버(2010년대 중반 설계)이다 보니, 최신 윈도우 10 이후 환경에서는 보안 기능인 코어 격리(Core Isolation)의 '메모리 무결성(Memory Integrity)' 검사를 통과하지 못해 호환성 블로킹 오류를 일으키는 주범.

현재(2026.09.06)는 ST사에서도 DfuSe를 공식 단종(NRND) 처리했으며, 최신 툴인 STM32CubeProgrammer와 함께 윈도우 표준 드라이버인 WinUSB(winusb.sys) 기반으로 완전히 전환된 상태.
