STM32L4R/Sxxx (STM32L4+ 계열) 부트로더.
- 부트로더 관련 전체 정보 있는 곳 page 336 of AN2606 : STM32 microcontroller system memory boot mode
부트로더 관련 주요 숙지 사항.
RCC
- USART, I2C, USB bootloader 작동위하여 HSI(내장 클럭소스) 가 enable 되고 system clock 는 60MHz 로 설정된다.
- CAN interface 가 선택된 경우에는 HSE(외부클럭소스) 필수 요구되며 외부크리스탈 주파수는 24, 20, 18,16,12,9,8,6,4MHz 중 어느 하나여야한다.
부트로더 버전
현재(2019년 12월 7일 ) 최신버전은 9.5.

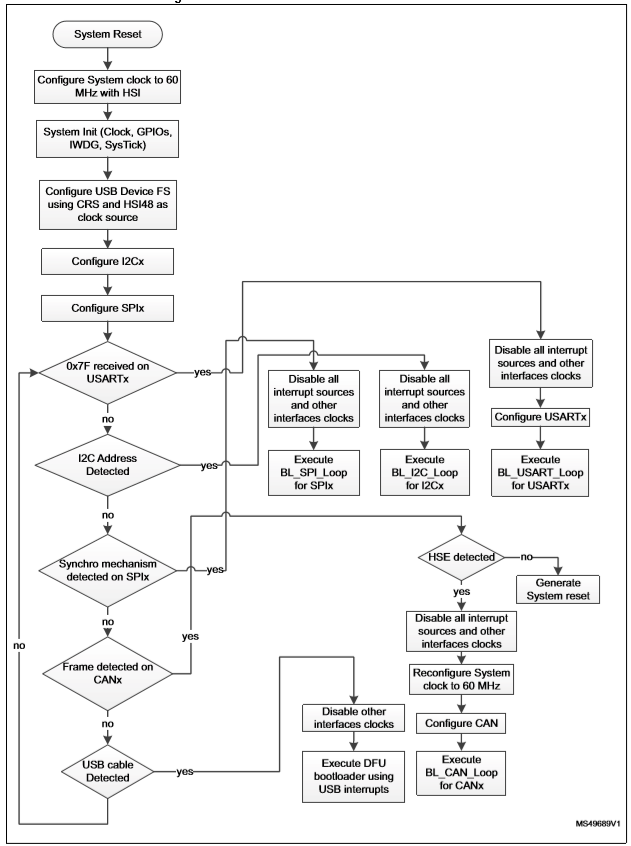

부트로더 작동 시퀀스
USB DFU

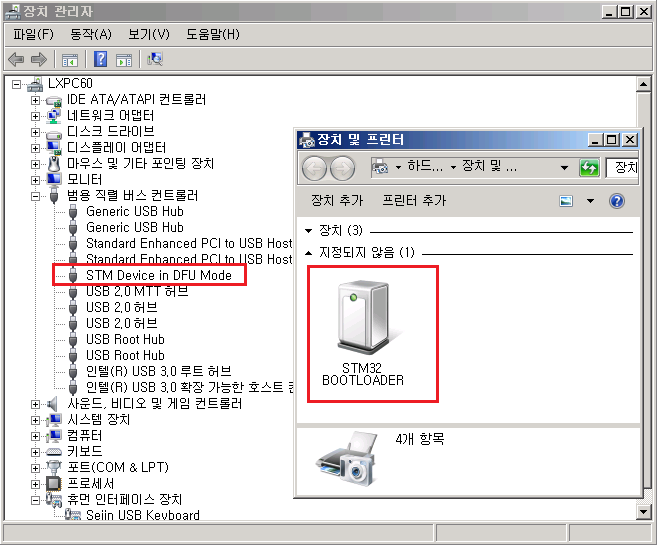

- 부트로더 중에 USB DFU 모드 매우 편리하며 STM32 를 PC 로 USB 연결한 상태에서 STM32 를 부트로더로 진입시킨 경우 아래 그림처럼 인식된다.
USB 부트로더 진입시키는 방법 .
STM32의 USB 를 PC 로 연결한 상태에서,
펌웨어기록되어있지 않은(공장 출하 상태) 상태에서 전원 인가,
혹은 핀 Boot0 에 0을 인가한 상태에서 전원인가 혹은 핀 리셋시키면 상기 그림과 같은 USB DFU 로 인식됨.
부트로더로 진입시킨 타겟칩에 펌웨어 기록방법
STM32 USB DFU . STM32CubeProgrammer 이용 가능
개요 STM32 펌웨어 업데이트 하는 수단 중의 하나인 USB DFU 위한 PC 측 소프트웨어 는 DfuSe 외에도 STM32CubeProgrammer 에서도 가능하다. STM32CubeProgrammer 에서 USB DFU 방법 사전준비 1. 칩에 기록할 펌웨어
