nRF52. ADC

by 리치굿맨 2019. 3. 26.

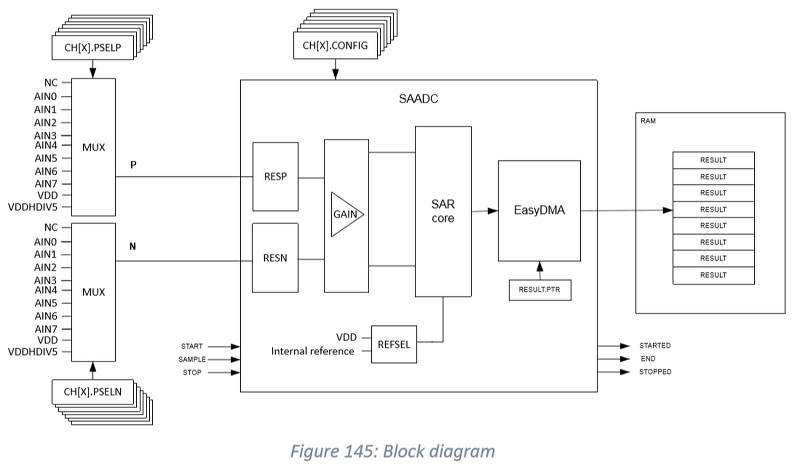

nRF52 ADC



Features

- ADC Type : SAR(Successive Approximation Register)

- resolution : 8/9/12bit, 14bit with oversampling.

- speed : 200ksps,

- multi channel Input : 8 configurable channels, AIN0 ~ AIN7

- reference : VDD/4 or Internal 0.6V reference.

- continuous sampling

- programmable gain. 1/6, 1/5, 1/4, 1/3, 1/2, 1, 2, 4

- output samples automatically written using EasyDMA

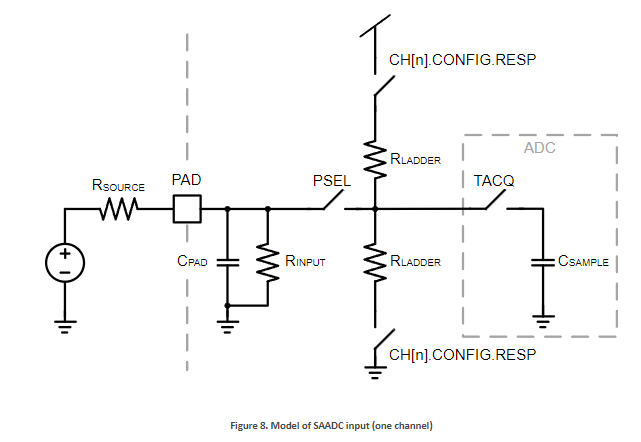

ADC Input range

Input Range = (+-0.6V or +-VDD/4) / gain



example.



1. reference : VDD/4, gain : 1/4 , single-ended.

Input Range = (VDD/4)/(1/4) = VDD



가능한 입력범위최대값들 : 최대 6*VDD/4 , 5*VDD/4, 4*VDD/4, 3*VDD/4, 2*VDD/4, VDD/4, VDD/2*4, VDD/4*4 최소.

VDD 가 3 V 이면 4.5, 3.75, 3, 2.25, 1.5, 0.75, 0.375, 0.1875



2. reference : internal, gain : 1/6, single-ended.

Input Range = (0.6V)/(1/6) = 3.6V

가능한 입력범위최대값들 : 최대 3.6, 3, 2.4, 1.8, 1.2, 0.6, 0.3, 0.15  최소.



주의.

위 계산식 에서는 3.6V, 4.5V 가 최대 입력 전압이나 MCU  에 인가된 전원전압 VDD가 5V 인 경우에만 유효하며,  VDD 가 3V, 3.3V 라면  VDD 보다 높은 전압 인가하면 안됨.





What is the maximum input voltage for the ADC - Nordic Q&A - Nordic DevZone - Nordic DevZone



devzone.nordicsemi.com





ADC 활용 설계시 주의사항.

- ADC 입력가능한 핀은 임의 지정불가하며 지정된 8개의 핀만 가능하다.

- nRF52840 의 경우 AIN0~AIN7 로 사용가능한 핀은 아래와 같다.



 AIN0 : P0.02

 AIN1 : P0.03

 AIN2 : P0.04

 AIN3 : P0.05

 AIN4 : P0.28

 AIN5 : P0.29

 AIN6 : P0.30

 AIN7 : P0.31







from : http://infocenter.nordicsemi.com/pdf/nRF52840_PS_v1.0.pdf page 346..

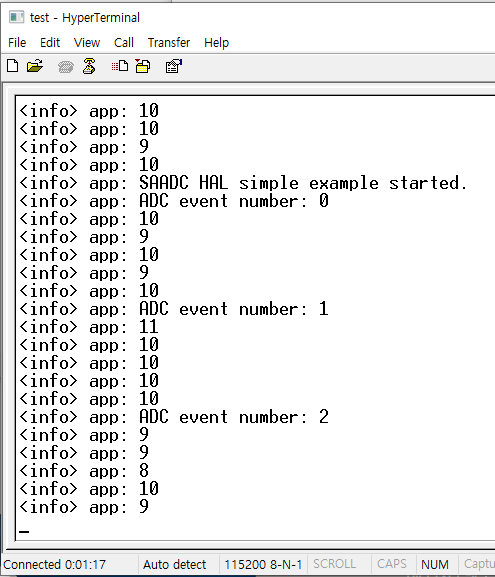

ADC Code Example

nRF5 SDK example code - nRF5 SDK SAADC Project



nRF5 SDK v15.3.0: SAADC Example

The SAADC Example demonstrates the use of the analog-to-digital converter (SAADC) peripheral. It uses the SAADC driver. The example initializes the TIMER driver to generate regular compare events. Also, it initializes the PPI driver and allocates one chann

infocenter.nordicsemi.com







포럼글



Simple one shot ADC example - Nordic Q&A - Nordic DevZone - Nordic DevZone



devzone.nordicsemi.com













본 글 포함된 상위 정리글

https://igotit.tistory.com/244 의 nRF52



STM32. nRF52. ESP32. EFM8. EFM32. PSoC 활용 정리.

STM32. nRF52. ESP32. EFM8. EFM32. PSoC 총정리 제조사 칩 주요특징 실리콘랩 8bit MCU EFM8 시리즈 32bit EFM32 시리즈 EFM8 싸다. STM STM32 . 최고 항상 만족. Cypress pSoC pSoC6 은 기대해볼만. NORDIC nRF5..

igotit.tistory.com




첫등록 : 2019년3월 26일

최종수정 :



본 글 단축주소 : https://igotit.tistory.com/2096
