nRF82840 DK (아래그림의 푸른색 보드) 는 J-Link 가 기본 내장되어있다. 이 보드의 J-Link 를 다른 보드의 nRF52 디버거 용도로 사용가능하다.
방법

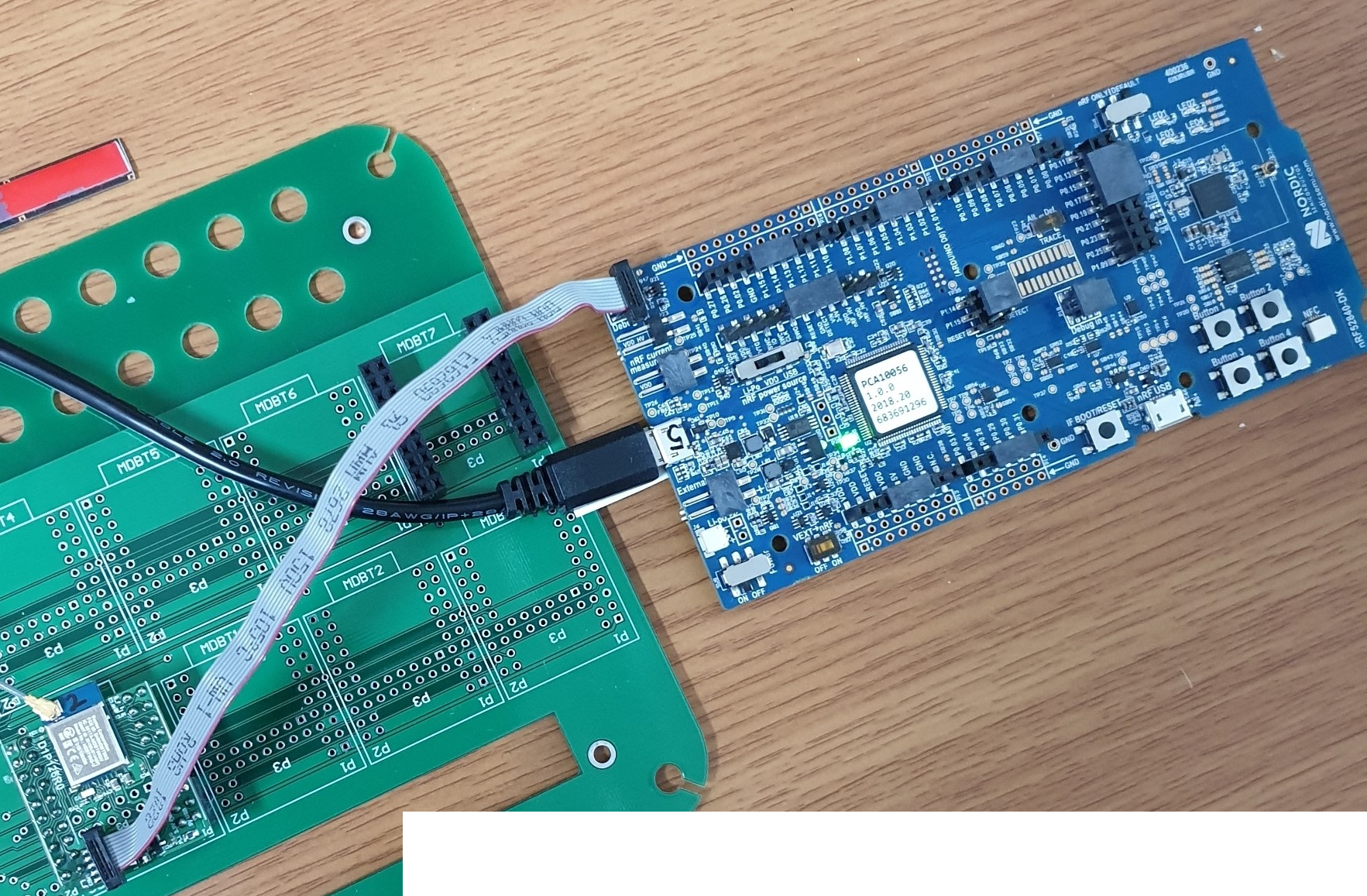

아래 사진처럼 nRF52840 DK 보드의 2x5 핀에 케이블 연결하고 타겟보드에도 연결.
DK 보드에서는 외부 타켓보드의 전원 검출되면 자동으로 외부 타겟보드의 MCU 와 통신하게 된다. 즉 온보드 nRF52840 과는 J-link 통신하지 않음. 온보드 MCU 와 통신하려면 케이블 연결해제하면된다.
nRF52840 USB 동글도 j-link 연결가능함.
https://igotit.tistory.com/2295
nRF52840 USB동글의 J-link 커넥터 연결하기
nRF52840 USB동글(PCA10059) 은 기본 USB 연결하여 펌웨어 기록만 가능하다. J-link 연결하여 디버깅 모드로 개발하기 위해서는 사용자가 아래 그림의 PCb 바닥면의 P1 에 직접 커넥터를 땜하여 연결해주면 된다...
igotit.tistory.com
본 글 포함된 상위 정리글
https://igotit.tistory.com/244 의 nRF52
STM32. nRF52. ESP32. EFM8. EFM32. PSoC 활용 정리.
STM32. nRF52. ESP32. EFM8. EFM32. PSoC 총정리 제조사 칩 주요특징 실리콘랩 8bit MCU EFM8 시리즈 32bit EFM32 시리즈 EFM8 싸다. STM STM32 . 최고 항상 만족. Cypress pSoC pSoC6 은 기대해볼만. NORDIC nRF5..
igotit.tistory.com
첫등록 : 2019년 9월 15일
최종수정 :
본 글 단축주소 : https://igotit.tistory.com/2296
