J-LINK

-  SEGGER 사의 JTAG/SWD 디버거 기기 브랜드 명.



J-LINK 20핀 커넥터 JTAG 핀맵









J-LINK 20핀 커넥터 SWD 핀맵



- 20핀 중에 실제 기능 할당된 핀은 1,7,9,11,15,19, GND 총  7핀.



- 실제 사용시 SWO와 5V-Supply 는 거의 사용하지 않기에 총 5핀 결선이면 충분하다.

- 5핀 : VTref, SWDIO, SWCLK, RESET , GND

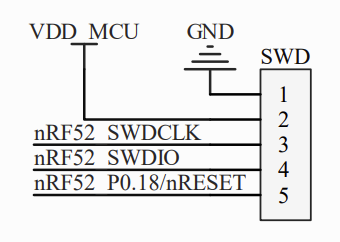

- 아래 회로는 5핀 일자 커넥터 활용시 사용되는 핀맵 예.







커넥터 1번핀 VTref

This is the target reference voltage. It is used to check if the target has power, to create the logic-level reference for the input comparators and to control the output logic levels to the target. It is normally fed from Vdd of the target board and must not have a series resistor.

즉, 타겟보드의 MCU 에 공급중인 전원에 연결해야한다. J-Link 에서는 이 전압값에 맞게 자동으로 로직레벨을 설정하게 된다. 전압범위  1.2V ~ 5V

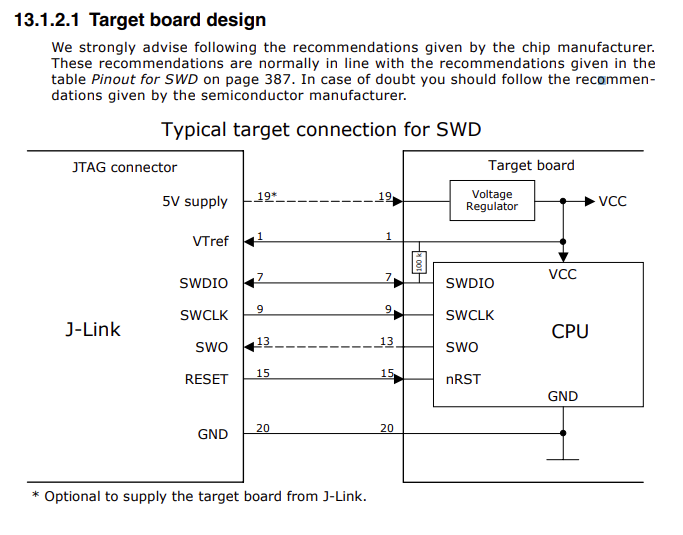

J-Link  와 타겟보드와 SWD 결선예

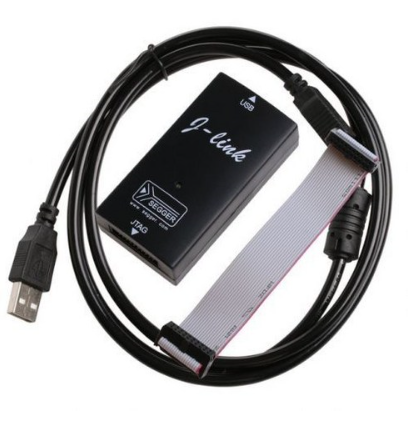

J-LINK 구입방법.



SEGGER 사에서 제조된 것은 가격이 60만원~80만원대로 고가.

동일기능의 타 제조사 제품은 4만원 이하  로 저렴.

JLINK V8, V9 등이 있는데 V9가 더 최신제품(2019년 2월 시점)



1.

JLINK V9 가격 : 52,240원. 판매처 : 쿠팡  https://link.coupang.com/a/41rzm







2.



JLINK V9 가격 : 26,022원. 판매처 : 알리 https://s.click.aliexpress.com/e/_DCNMVR5



22.44US $ 50% OFF|JLink V9 J LINK V9 For J LINK V9 ARM Emulator Adapter Switching Board Flat Ribbon Cable For STM32 ARM MCU USB

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



3.



JLINK V9 , V11 선택가능.



18.11US $ 31% OFF|For J LINK v11 J Link V9 JLINK V9 ARM Emulator Adapter USB JTAG For STM32 ARM MCU Debug Tools| | - AliExpres

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com





4.

JLINK V9  구매자 후기 반응 좋음.



15.76US $ 24% OFF|Usb-jtag Adapter Emulator | Arm Emulator | J-link V9 | Jlink V9 | Arm Mcu - V9 Usb-jtag - Aliexpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com



5.



V11 가격 : 5만6천원.  (  이 제품 4개 구입했음 상세보기 )



https://www.aliexpress.com/item/1005005894219907.html?aff_fcid=ee686715db0a4c8482d7c695d8606b75-1696728661057-04947-_DEO8O1Z&tt=CPS_NORMAL&aff_fsk=_DEO8O1Z&aff_platform=portals-tool&sk=_DEO8O1Z&aff_trace_key=ee686715db0a4c8482d7c695d8606b75-1696728661057-04947-_DEO8O1Z&terminal_id=5d82620a52034358bf47a8d6b0b0741a&afSmartRedirect=y



www.aliexpress.com









J-Link EDU Mini

- SEGGER 사에서 저가형으로 제작된 J-Link 가격 18달러.





제조사 제품사이트 : https://www.segger.com/products/debug-probes/j-link/models/j-link-edu-mini/

커넥터 핀맵





J-Link EDU Mini 판매처



128.8US $ 8% OFF|Original Jlink Edu Mini Stm32/arm Development Burning Simulation Debugging Tool V8 V9 - Abs Sensor - AliExpress

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

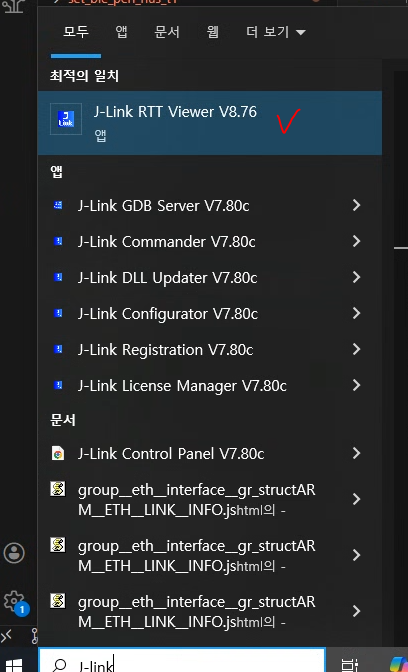

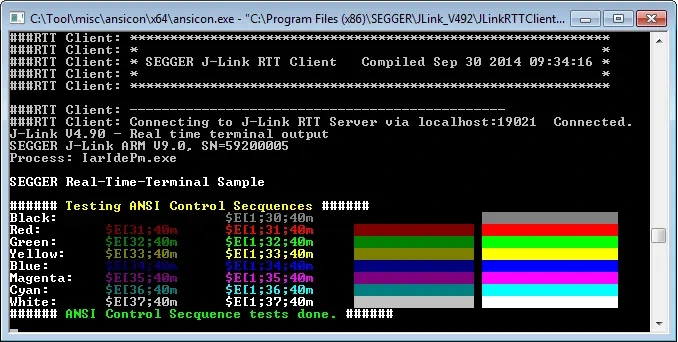

J-Link 소프트웨어 설치하기





- STM32CubeIDE 나 SES  사용하는 경우에는 IDE 설치 중에 J-link 드라이브도 설치 되므로 별도 설치 하지 않아도 됨.



J-link 다운로드 주소 : https://www.segger.com/downloads/jlink

- 위 주소에 방문해보면 산만하게 이것저것 많이 보인다. 여기서 "J-link Software"  찾아서 다운로드한다.

- 현재(2019년 10월1일) 최신버전은 6.52.

- 아래 동영상에 설치과정 보임.











연관





JLink v11 4개 구입함.



J-Link V11 .

J-Link - SEGGER 사의 JTAG/SWD 디버거 기기 브랜드 명. 상세보기 : https://igotit.tistory.com/2069 J-Link V11 구입처 43.05US $ 56% OFF|For J LINK v11 Jlink J LINK V11 ARM MCU Debug Tool STM32 Emulator Debugger Jtag Swd Programmer Downloader

igotit.tistory.com



J-link 기본 연결 수단인 20핀 커넥터 무식하게 크고 플랫케이블이 뻑뻑하여 작업성 좋지 않다.  10핀 1.27mm 피치로 변환하는 것.



JTAG SWD 20핀 - 10핀 1.27mm 변환

J Link, ST Link V2 의 기본 커넥터 인 2.54 mm 피치의 무식하게 생긴 20핀을 컴팩트한 1.27mm 피치의 10핀 으로 변환하는 것. 제품1. 3.0US $ |ARM JTAG 20 10 olimex ltd . Sockets & Adapters JTAG 20 PIN 0.1" TO 10 PIN 0.05" ADAPTE

igotit.tistory.com





nRF52840 DK 를 J-link 디버거로 활용하기

nRF82840 DK (아래그림의 푸른색 보드) 는 J-Link 가 기본 내장되어있다. 이 보드의 J-Link 를 다른 보드의 nRF52 디버거 용도로 사용가능하다. 방법 아래 사진처럼 nRF52840 DK 보드의 2x5 핀에 케이블 연결하

igotit.tistory.com






첫 등록 : 2019.02.07

최종 수정 : 2023.07.26
