ADS1285 . 32비트 ADC





ADS1285

ADC는 저잡음 정밀 디지털화 및 확장된 배터리 실행 시간이 필요한 지진학 장비의 까다로운 요구 사항을 위해 설계되었습니다. 저잡음 PGA를 사용하면 외부 증폭기 없이도 변압기 결합 수중 청음기와 지오폰을 직접 연결할 수 있습니다.

ADC는 고해상도 델타 시그마(ΔΣ) 변조기와 위상 응답을 프로그래밍할 수 있는 FIR 필터를 통합합니다. 고역 통과 필터는 신호에서 DC 및 저주파 성분을 제거합니다. 샘플 속도 컨버터는 7ppb 분해능으로 클록 주파수 오류를 보상합니다.





ADS1285 데이터 시트

ADS1285  주요특징



• Data rates: 125 SPS to 4000 SPS

• Programmable gains: 1 to 64

• PGA bypass option

• SYNC input

• Clock error compensation

• Two-channel multiplexer

• Offset and gain calibration

• General-purpose digital I/Os

• Analog supply operation: 5 V, 3.3 V, or ±2.5 V

• Reference voltage options: 5 V, 4.096 V, or 2.5 V

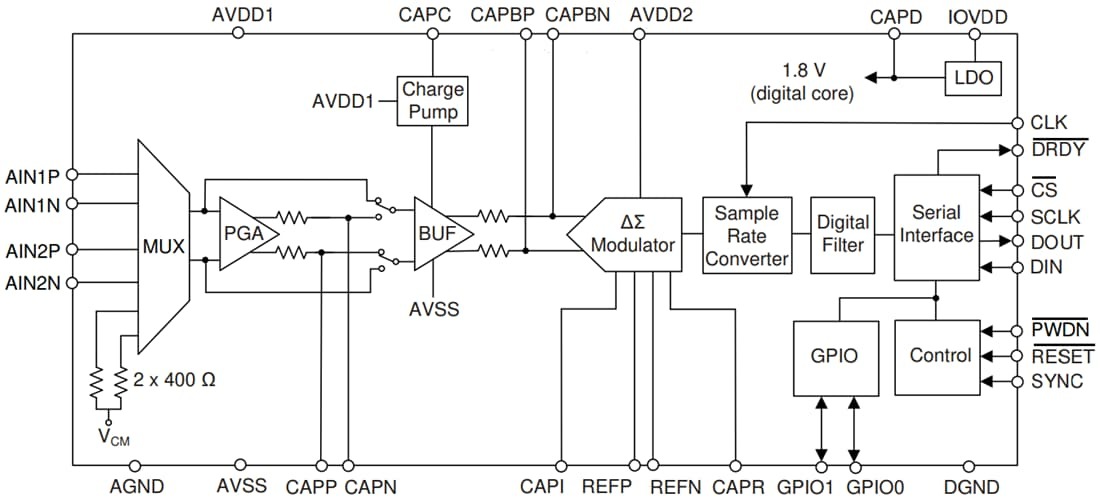

ADS1285 기능블럭

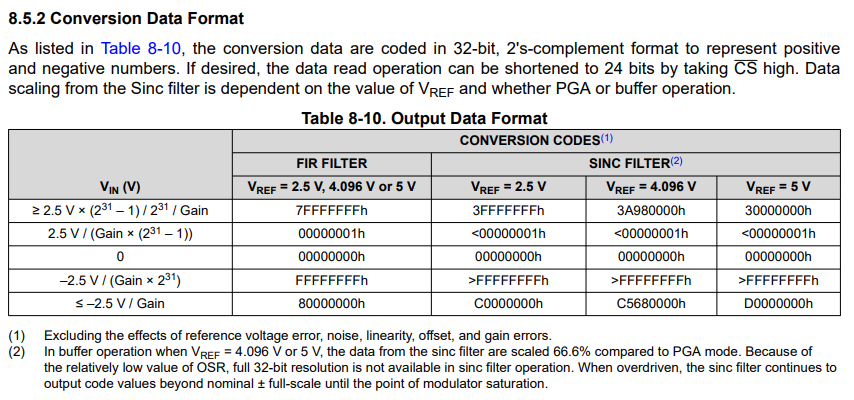

ADS1285 . AD 변환  포맷

2's complement
