아날로그 스위치 .

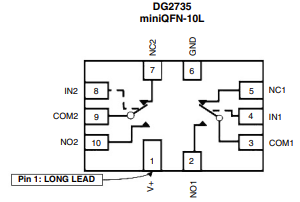

아래 부품은 아날로그 스위치 중의 하나인 DG2735.



핀 7, 9 가 기본 도통 상태, IN2 에 인가된 전압이 Low 이면 핀 9, 7이 도통.   IN2 에 인가 전압이 High 이면 핀 9-10 도통 된다. 고속 스위칭 전환 가능.



아날로그 스위치 DG2735



아날로그 스위치는 칩에 전원 공급 하지 않으면 스위칭 핀들은 모두 비도통 상태가 되어야 좋은데,  칩의 설계에 따라 이 특성이 다르다. 어떤 경우에는 어중간한 신호 전달이 생기는 경우도 있는 등 불안정 동작 일으킬 수 있다.





칩에 전원 공급 되지 않는 경우 확고하게 도통 차단하는 류들은 부품 특성에 해당 사양을 명시하고 있다.



예 : 아날로그  디바이스 사의 ADG4612  의 데이터 시트 를 보면 아래 처럼 칩 전원 공급하지 않은 경우의 상태를 명시하고 있다.

Power-off protection

 - Switch guaranteed off with no power supplies present

 - Inputs are high impedance with no power











---
