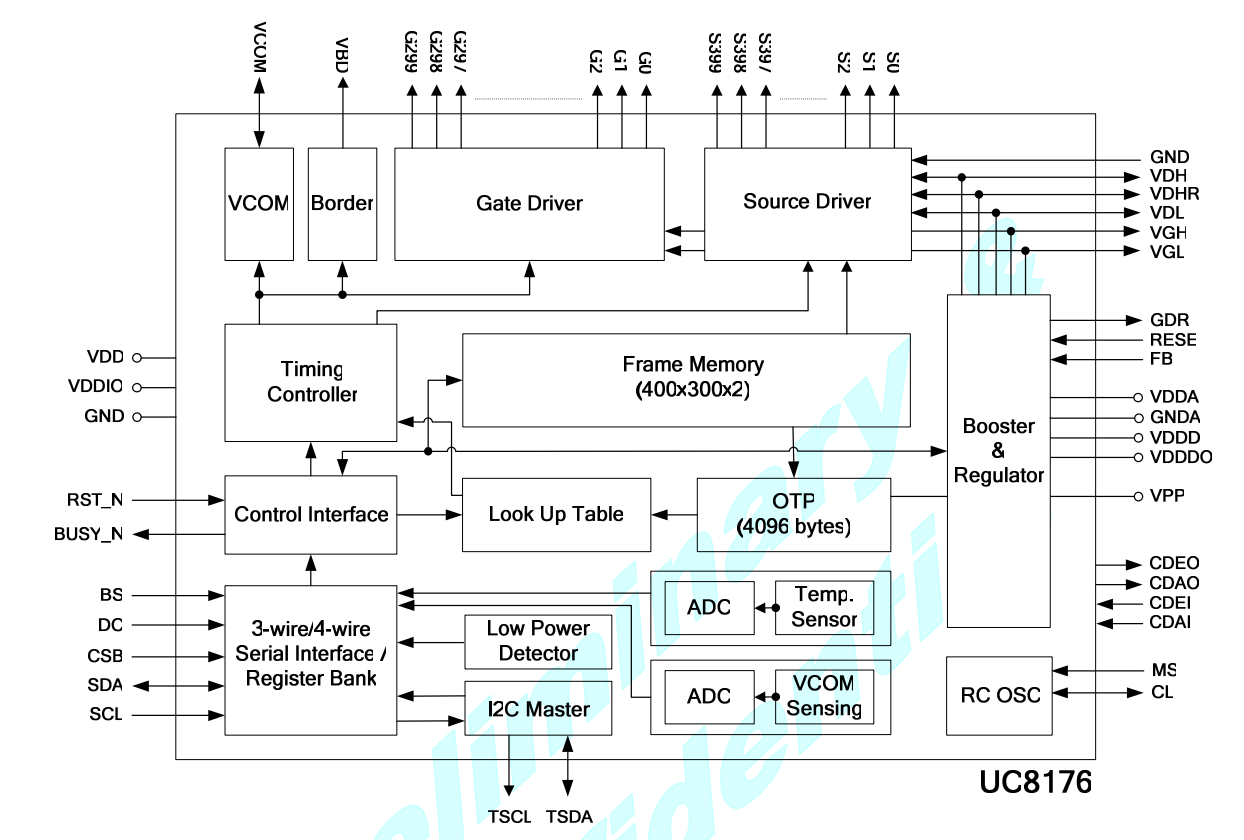

UC8176
- dot matrix controller
- Memory (Max.): 400 x 300 x 2 bits SRAM
- 3-wire/4-wire (SPI) serial interface − Clock rate up to 20MHz
- Charge Pump: On-chip booster and regulator:
- - VGH: +16V
- - VGL: -16V
- - VDH: +2.4 ~ +11.0V (programmable, black/white)
- - VDL: -2.4 ~ -11.0V (programmable, black/white)
- - VDHR: +2.4 ~ +11.0V (programmable, red)
- Digital supply voltage (VDD/AVDD) : 2.3~ 3.6V
- OTP: 4K-byte OTP for LUT
데이터 시트
연관
아래 디스플레이에서 UC8176 도입되어있음.
GDEW042T2 . 전자 종이 디스플레이 4.2 인치
GDEW042T2 - 화면 크기 : 4.2 인치 - 해상도 : 400x300 구입처 17.6US $ |4.2 Inch E-ink Panel Spi Interface Buy 4 Grayscale Epaper Display - Industrial Computer & Accessories - AliExpress Smarter Shopping, Better Living! Aliexpress.com www.aliexpre
igotit.tistory.com
첫 등록 : 2023.09.17
최종 수정 :
단축 주소 : https://igotit.tistory.com/4830
