GDEW042T2 . 전자 종이 디스플레이 4.2 인치







GDEW042T2

- 화면 사이즈 : 4.2 인치  (84.8 x 53.6 mm)

- 외각 사이즈 : 91 x 77 x 1.18mm

- 해상도 : 400x300

- 커넥터 : pitch 0.5mm , 24pin FPC

- 통신 : SPI

- 화면 전체 리프레시 시간 : 3sec

- Customizable 2s Fast Refresh

- partial update 시간 : 0.5sec

-컨트롤러 칩 : UC8176





GDEW042T2 데이터 시트



GDEW042T2-1.pdf

2.13MB











구입처



17.6US $ |4.2 Inch E-ink Panel Spi Interface Buy 4 Grayscale Epaper Display - Industrial Computer & Accessories - AliExpress







제품 확인

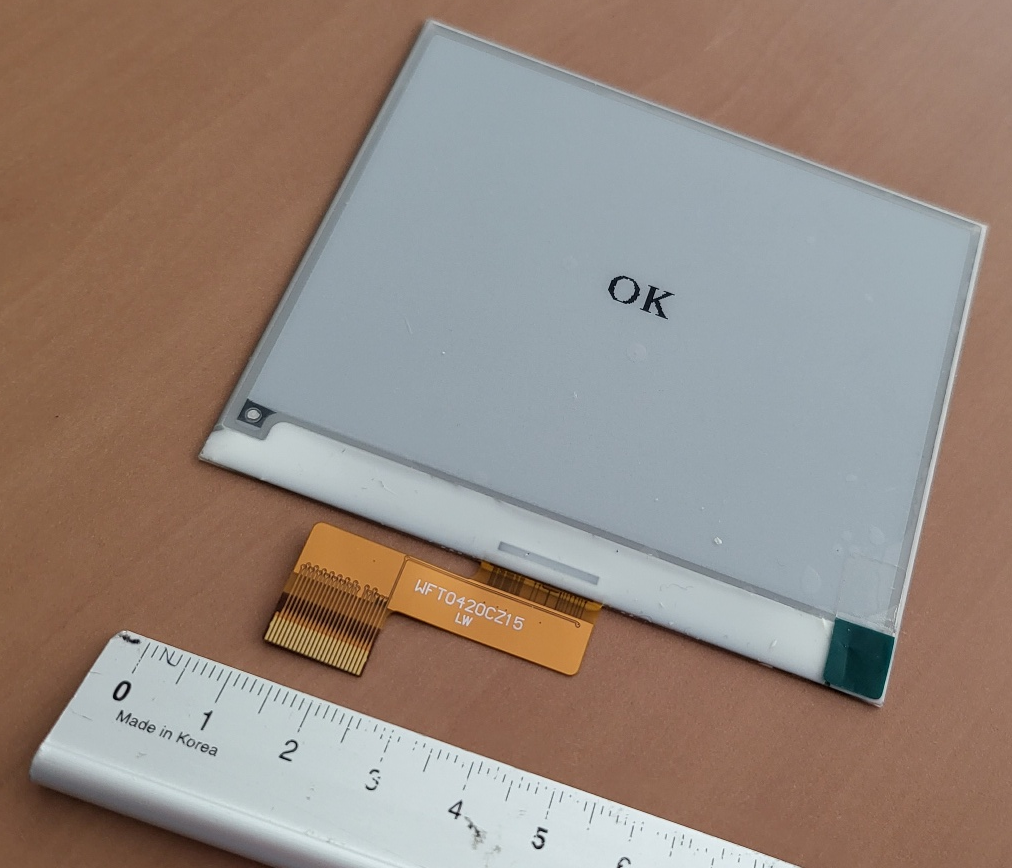

아래 사진 : 처음 구매하여 받아보면 OK 라는 문자가 표현되어 있다.

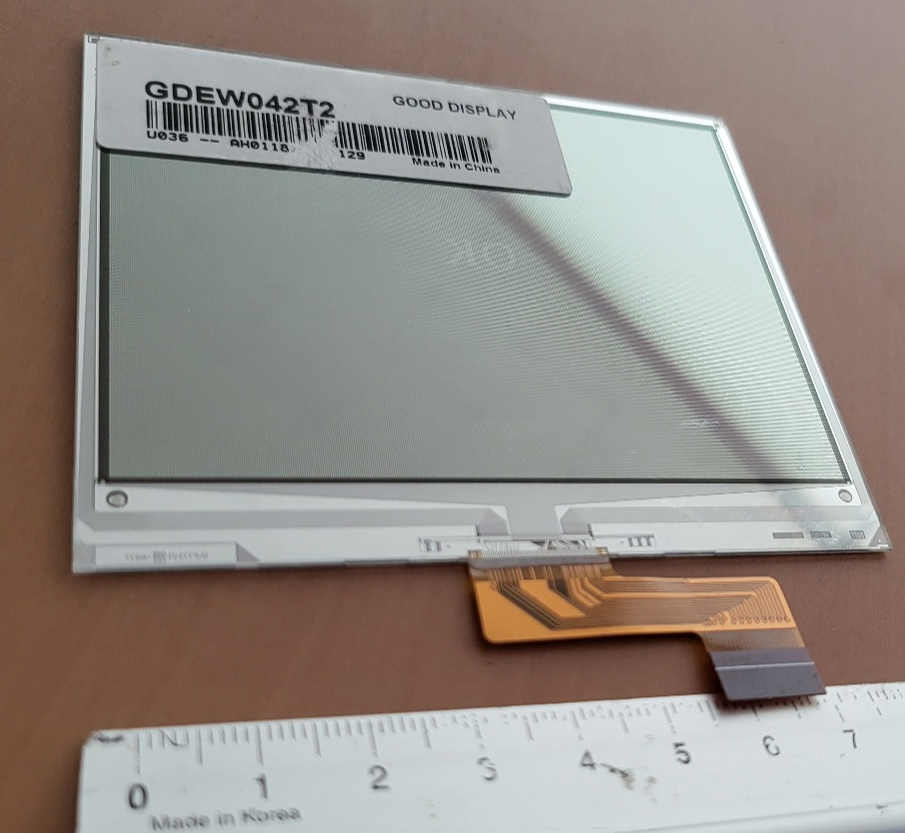

아래 사진 : 디스플레이 뒷면 . 거울 반사 됨.









개발 보드

- 디스플레이 구매시 개발 보드도 같이 구매함.

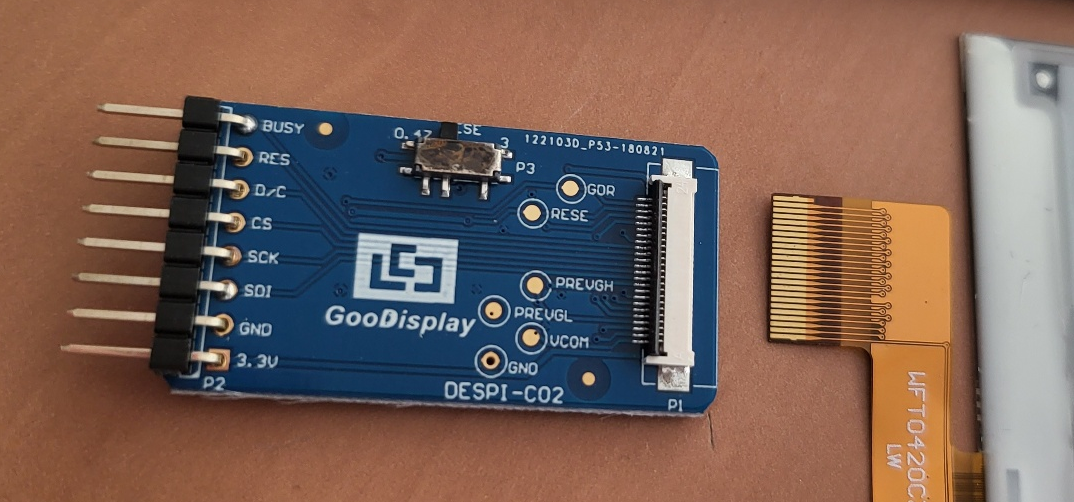

개발보드 품번 : DESPI-C02

- 디스플레이 패널의 FPC 연결,

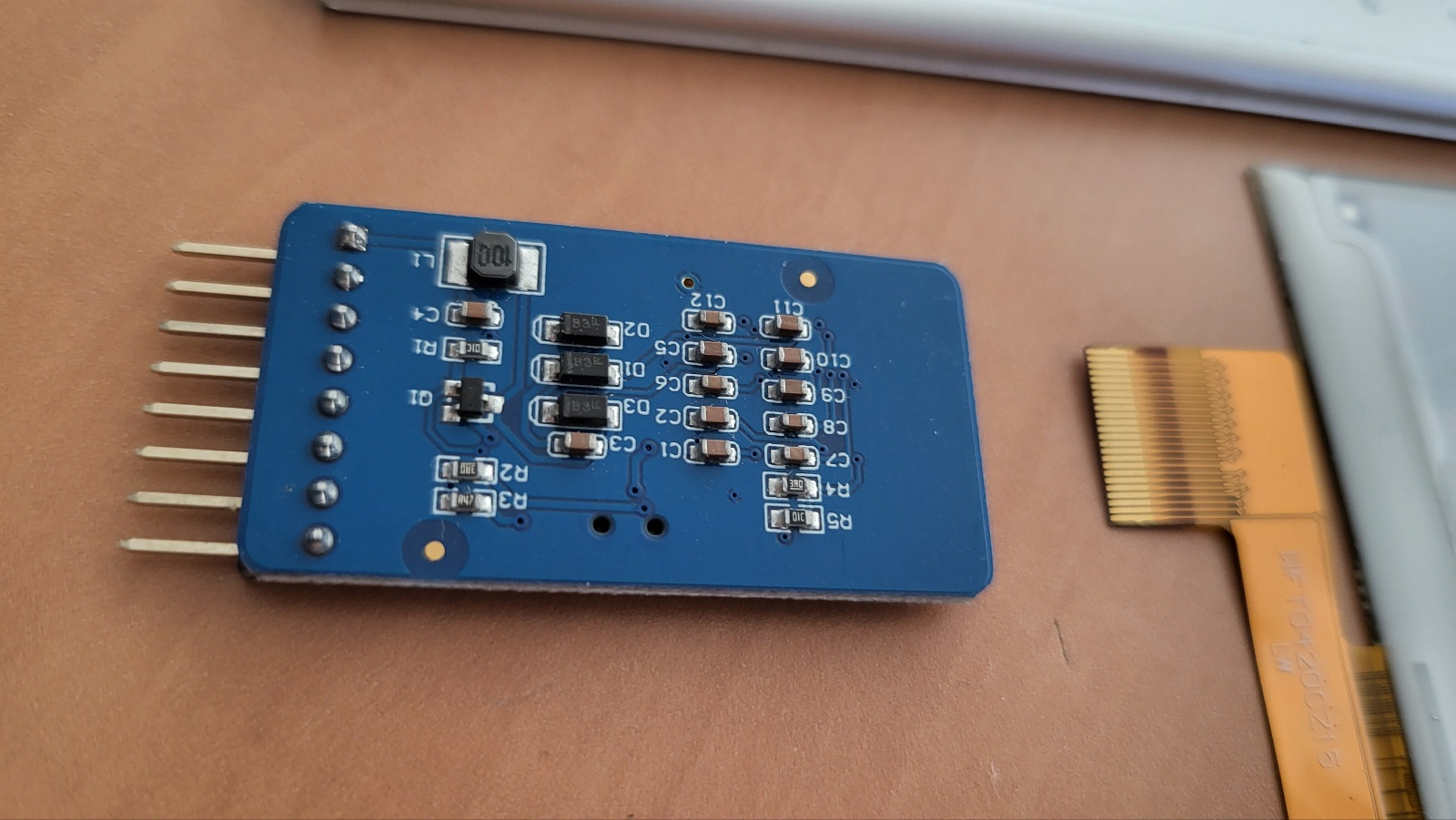

- 디스플레이 구동위한 전원 회로

- MCU 단과 연결위한 핀 헤더 구비.

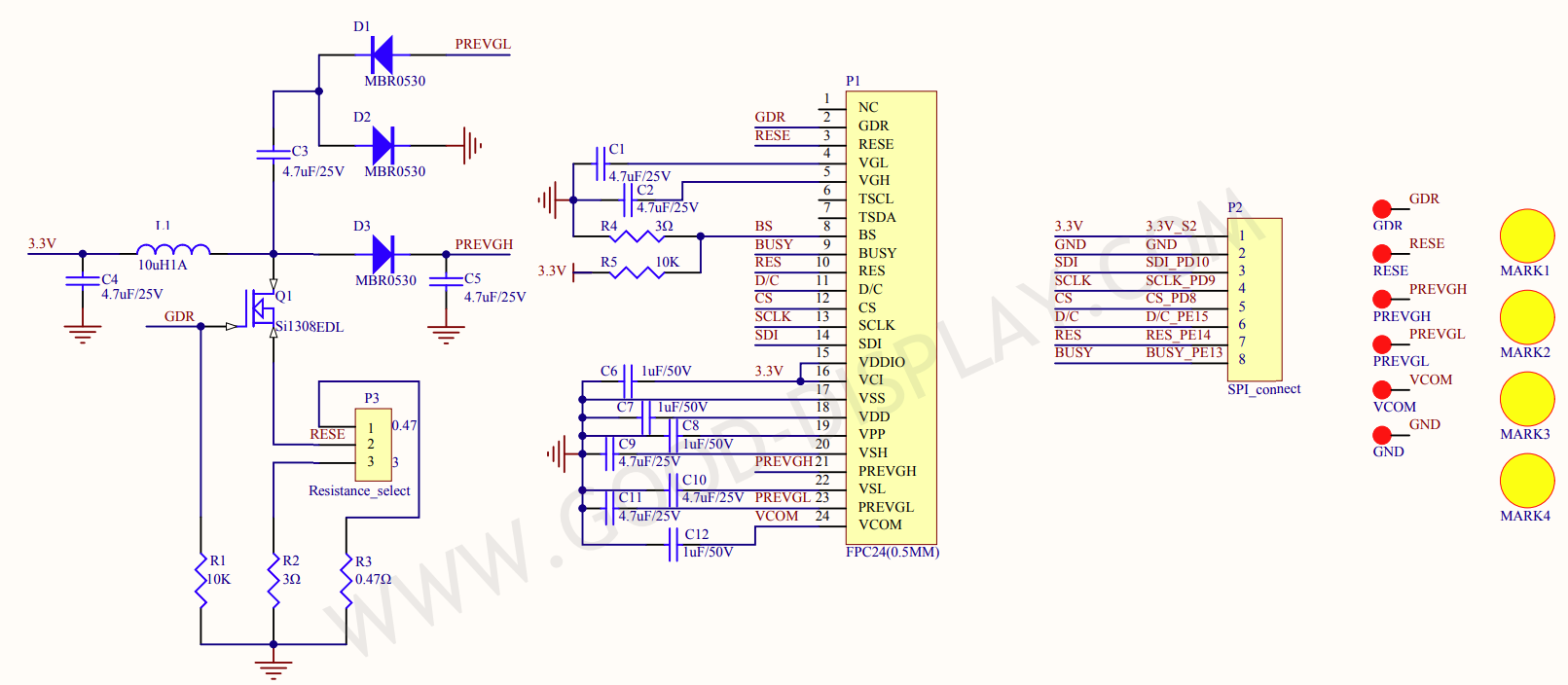

DESPI-C02 회로도







DESPI-C02 데이터 시트

https://cetest02.cn-bj.ufileos.com/100001_1909185148/DESPI-C02%20Connector%20Board%20for%20E-paper%20Display%20V1.1.pdf







MCU  보드  품번 : DESPI-M02

- STM32F103

- 제조사에서 시험용으로 배포하는 펌웨어 탑재하고 임시 시험할 때 활용.

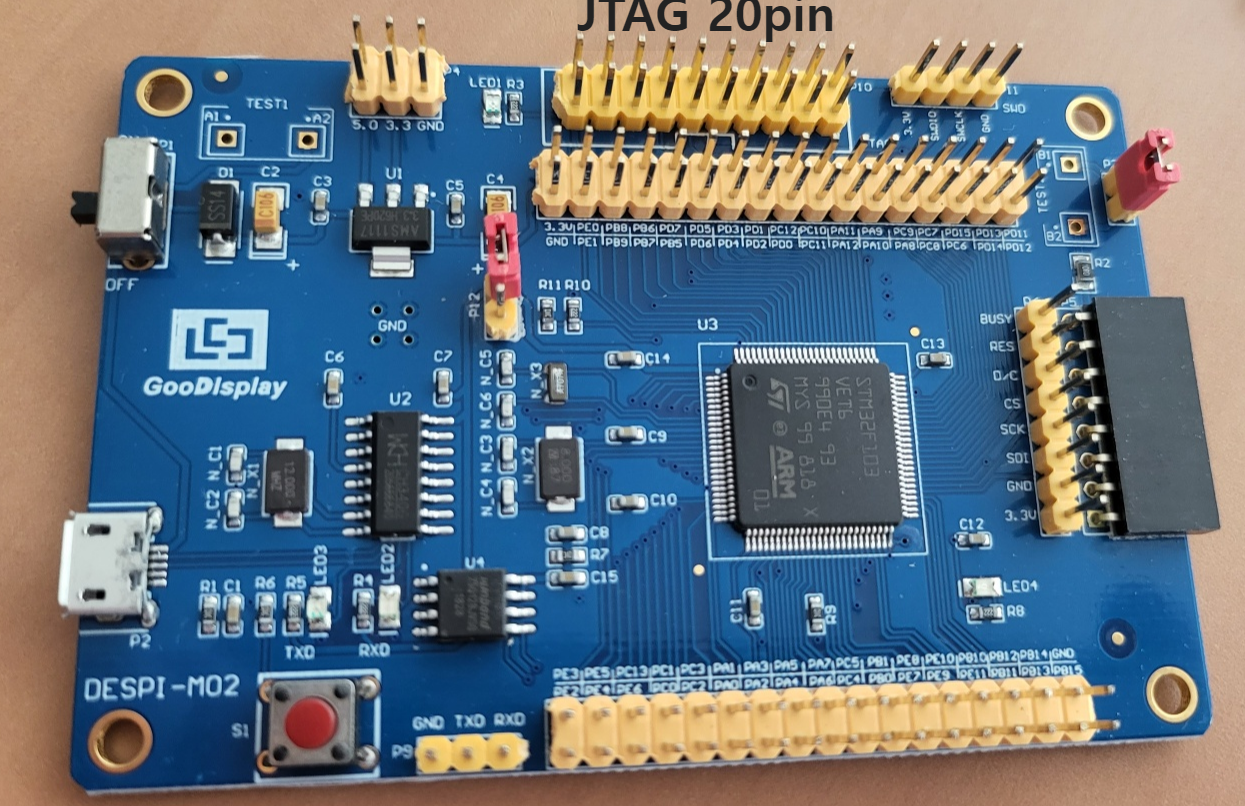

- 사진에서 상단의 JTAG 20pin 커넥터에 ST-LINK V2 연결하여 펌웨어 기록한다.

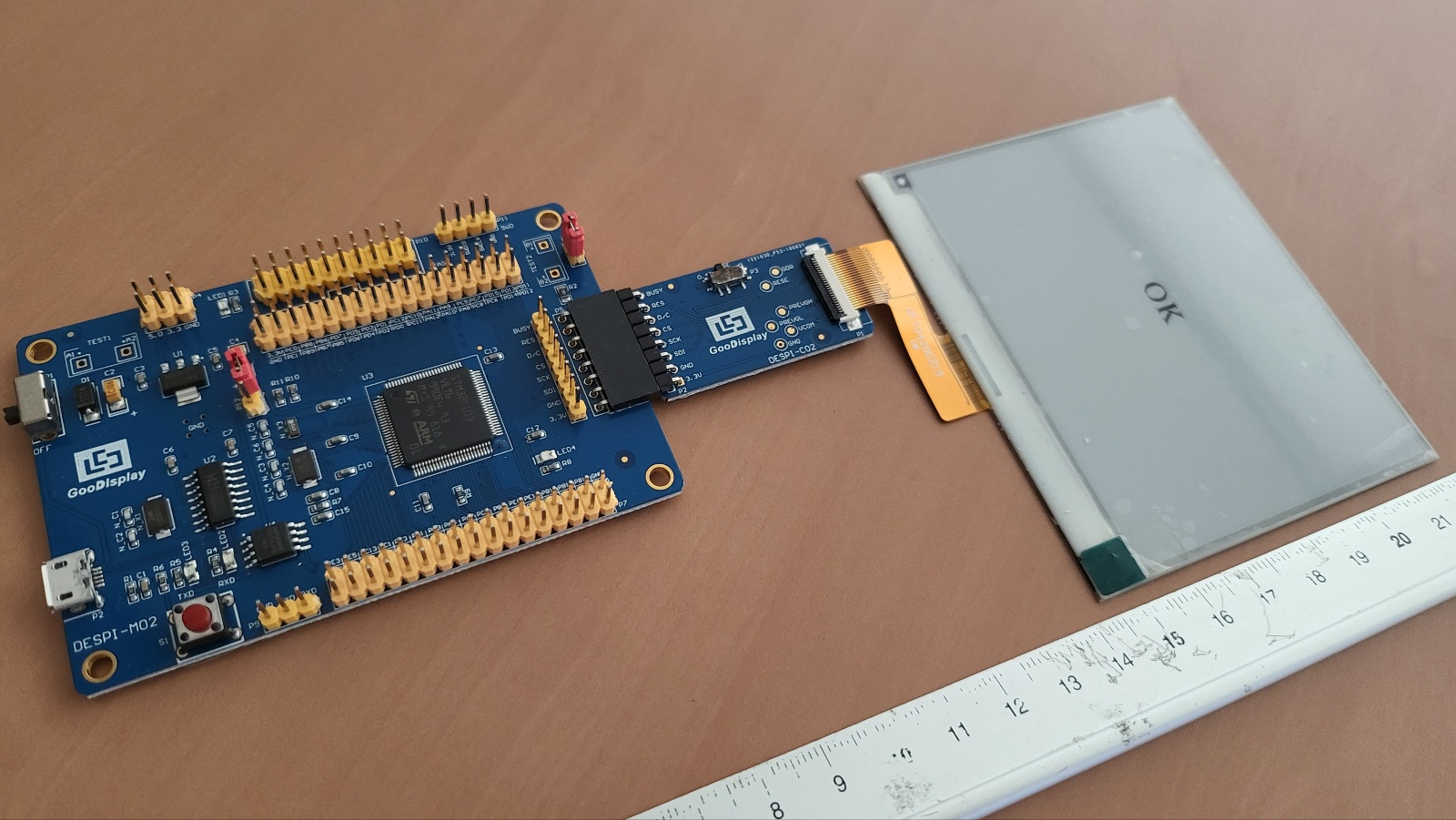

STM32 보드 DESPI-M02, 연결보드인 DESPI-C02 는 아래  셋트 제품 구입.



26.99US $ |STM32 E Paper Panel Driver Board Type C Interface Eink Development Kit, DESPI L(C02)| | - AliExpress











STM32 샘플 소스 코드



KEIL 프로젝트 소스가 제공된다.



다운로드 주소 : https://www.good-display.com/comp/xcompanyFile/downloadNew.do?appId=24&fid=1669&id=1093





무료 IDE  STM32CubeIDE 에서 위 펌웨어 소스 파일 참조하여 구현 가능.







개발환경

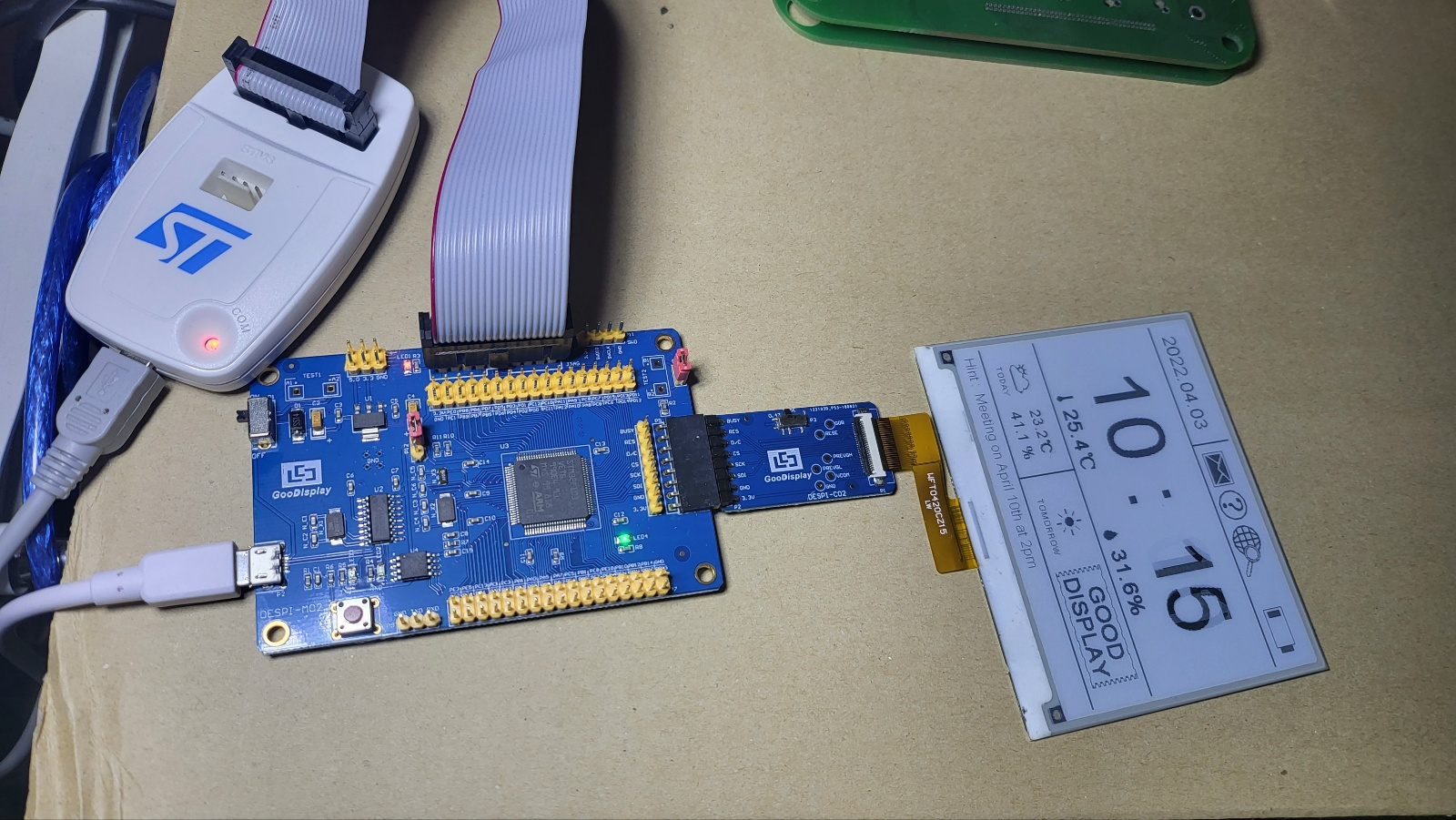

-  ST Link V2 로  보드와 PC USB  연결하고 PC 에서 작업한 STM32 펌웨어 기록.





연속 화면 갱신 품질 확인.

- e paper  는 풀 리프레시 없이 연속적인 화면 갱신 한 경우 잔상 찌그러기가 남게 된다.

- 아래 영상은 24시간 동안 풀리프레시 없이 화면 갱신 한 경우 보이는 잔상 및 배경에 검정색 점들을 확인할 수 있다.
