e paper display . 전자 종이 디스플레이 .



EPD . 전자종이 디스플레이

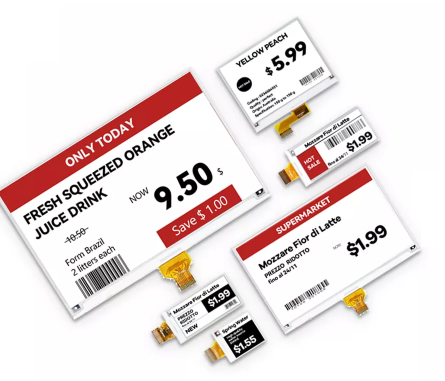

-  마트 가격표에  주로  활용 되며,  기타 환경 센서, 시계등 임베디드 시스템 제작시  간단한 표현 수단으로 많이 활용됨.

-  초저전력 . 표현 중에는 전력 소모없기 때문에 전원 차단해도 계속 표현 유지됨.

-  STM32 같은 모든 MCU 에서  SPI 통신 결선하여 MCU 펌웨어  코드 작성하여  디스플레이에 표현.









- 온라인으로 쉽게 구매 가능하면서, 지속 안정 구입 가능한 것들만  정리.

- 고유 부품번호 없이 판매되는 것들은 제조사 마저도 관리 하지 못하는 것들이다. 이후  재구입하든지 혹은 다른 모델 여러 개 구입시 각 부품들 식별 위해서  제조사에서 완전하게 품번 관리하는 부품을 도입해야함.





품번 : GDEH0154D67

1.54인치

200x200 픽셀



6.88US $ |E-ink Display 1.54 Inch Gdeh0154d67 With 200x200 Resolution Eink E Paper - Industrial Computer & Accessories - AliExpr



품번 : GDEH0154Z90

1.54 인치

200x200 픽셀

색 표현가능.

6.88US $ |1.54 Inch Color Eink Display 200x200 Resolution E Paper Screen - Industrial Computer & Accessories - AliExpress



품번 : GDEW0213T5D

2.13 인치

212x104 픽셀.

그레이 스케일 표현가능.

7783.0₩ |2.13 인치 전자 잉크 디스플레이 흑백 Epaper 스크린 4 그레이 스케일, GDEW0213T5D|산업용 컴퓨



품번 : GDEY0213B74

2.13인치.

250 x 122 픽셀.

화면 전체 갱신속도 1.5 초로 빠름.

6.36US $ |Gooddisplay 2.13" 250x122 E-paper Spi Supports 1.5s Fast Refresh Electronic Paper Display - Industrial Computer & Acce





품번 : GDEY0213Z98

2.13 인치

250x122 픽셀

색 표현 가능.

6.36US $ |2.13 Inch Tri-color Eink Display Ssd1680 Spi Interface Epaper Screen - Industrial Computer & Accessories - AliExpress



품번 : GDEW042T2

4.2 인치.

400x300 픽셀

그레이스케일 표현 가능.

17.6US $ |4.2 Inch E-ink Panel Spi Interface Buy 4 Grayscale Epaper Display - Industrial Computer & Accessories - AliExpress



이 제품 구입함. https://igotit.tistory.com/4829

GDEW042T2 . 전자 종이 디스플레이 4.2 인치





품번 : GDEY042T81

4.2 인치.

400x300 픽셀

컨트롤러 : SSD1683

17.6US $ |4.2 Inch E-paper Display Ssd1683 Morochrome Spi E-ink For Digital Price Tags, Gdey042t91 - Industrial Computer & Acces



위 제품 구입함. https://igotit.tistory.com/5016

GDEY042T81 . e-paper 4.2 인치





연관 부품. 연결용  PCB 모듈

- 디스플레이 패널의 FPC 커넥터 연결하고 본인 회로 쪽으로는 다루기 편리한 헤더 이용 한다.

- 각 디스플레이 패널의 FPC 커넥터가 다른 규격인 것도 있기에 해당 패널에 연결 가능한 것인지 확인 하고 구입해야함.



품번 : DESPI-C02

6.99US $ |Connection Adapter Board E-ink Hat For Epaper Display Despi-c02 - Industrial Computer & Accessories - AliExpress

DESPI-C02  구입함. https://igotit.tistory.com/4829









품번 : DESPI-C102

6.99US $ |Connection Board E Ink HAT For 1.02 Inch Epaper Display DESPI C102|Industrial Computer & Accessories| - AliExpress







STM32 개발보드

포함 셋트 제품

https://www.aliexpress.com/item/1005005006883689.html?aff_fcid=ba7d36e995334e2192396a075585bbf4-1694936962526-06519-_DnDP1w3&tt=CPS_NORMAL&aff_fsk=_DnDP1w3&aff_platform=portals-tool&sk=_DnDP1w3&aff_trace_key=ba7d36e995334e2192396a075585bbf4-1694936962526-06519-_DnDP1w3&terminal_id=e12282ab92be44778a820c6c30b58554&afSmartRedirect=y







디스플레이 패널 장착 가능 외장 케이스도 저가 판매중.



ESL Shell - Shop Cheap ESL Shell from China ESL Shell Suppliers at goodisplay Official Store on Aliexpress.com





연관



4.2 인치 구입함.

GDEW042T2 . 전자 종이 디스플레이 4.2 인치





---
