GDEY042T81
- 전자 종이 디스플레이 4.2 인치
- 컨트롤러 : SSD1683

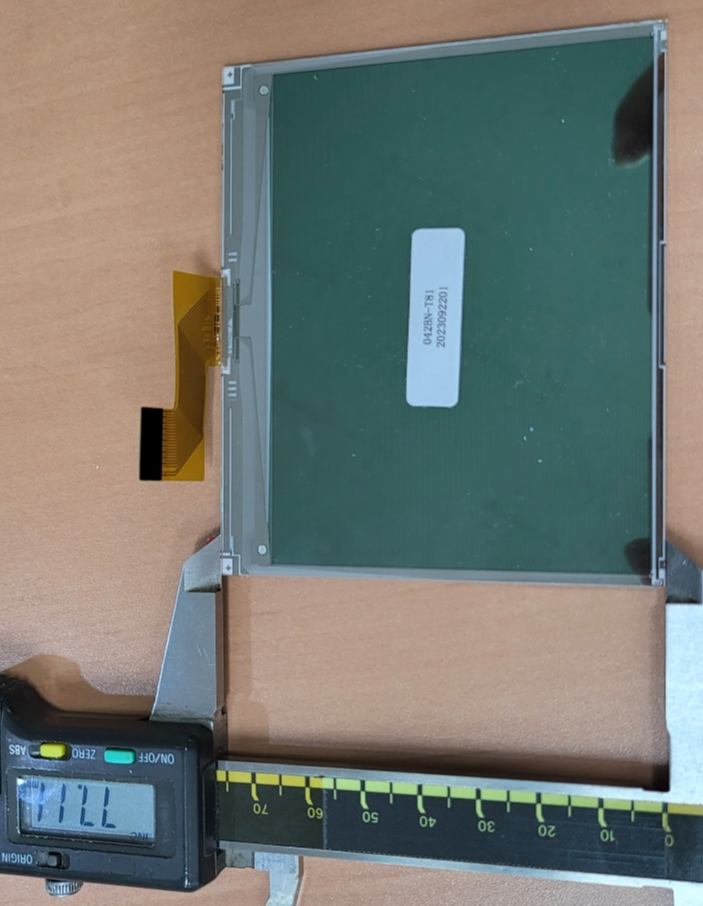

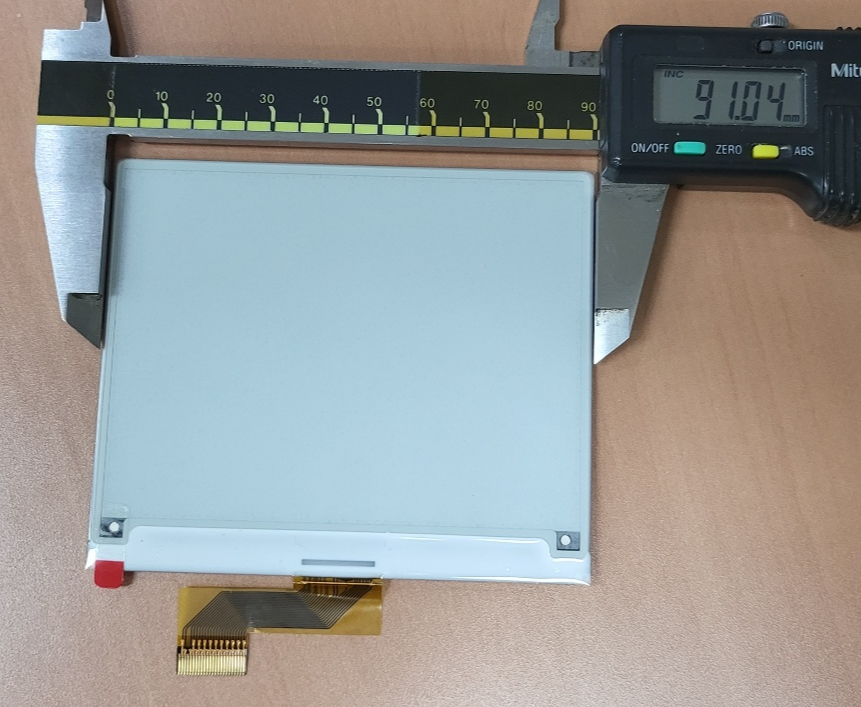

- 사이즈 : 91x77x1.2 mm
- 화면 사이즈 : 84.8x63.6 mm
- 해상도 : 400 x 300 픽셀
구입처
17.6US $ |4.2 Inch E-paper Display Ssd1683 Morochrome Spi E-ink For Digital Price Tags, Gdey042t91 - Industrial Computer & Acces
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
샘플 코드 다운로드
- 아래 링크 STM32 Keil 프로젝트 소스 다운로드 가능 .
GDEY042T81 STM32 Sample Code_Good Display
www.good-display.com
개발환경 예

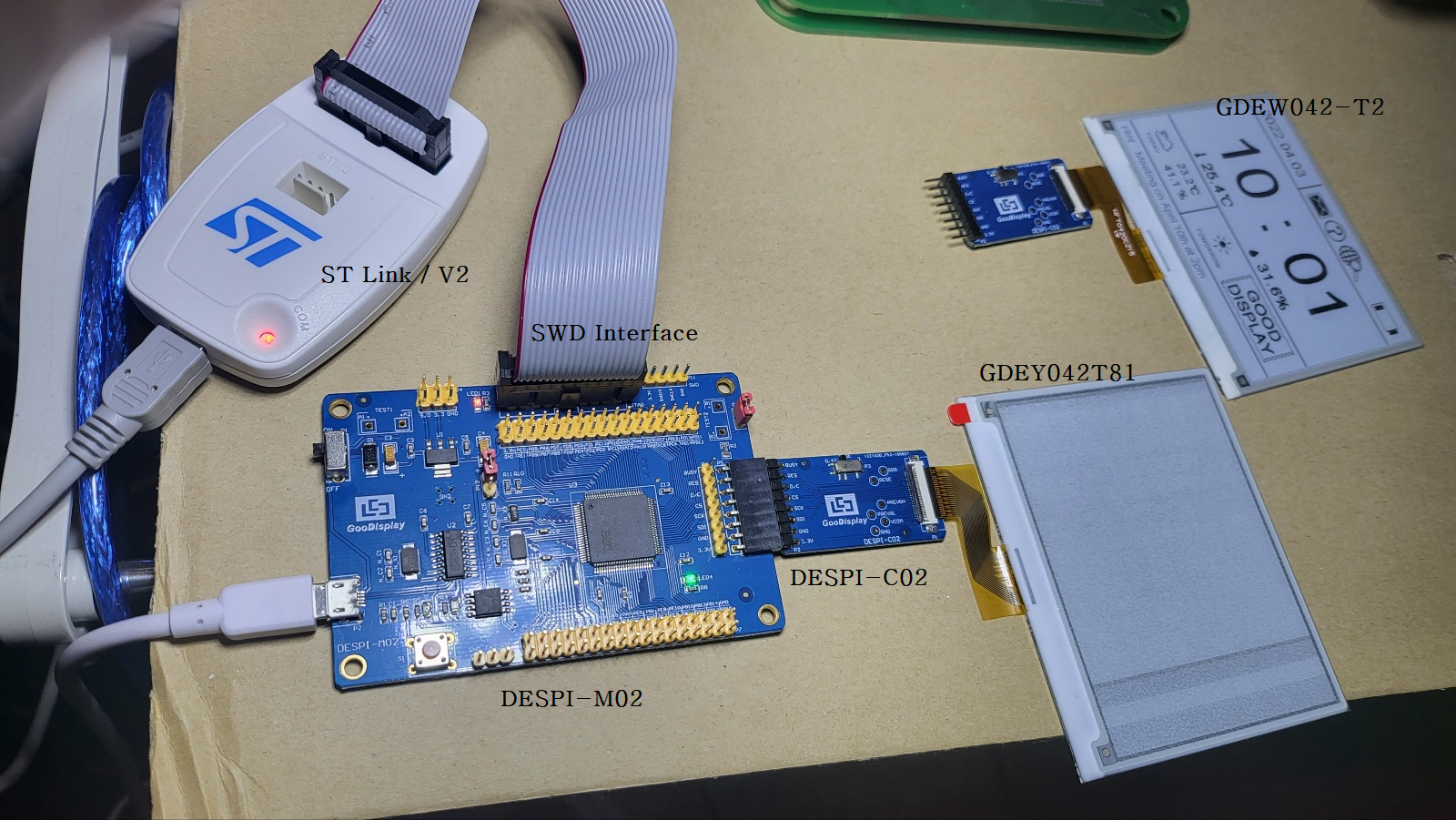

- 아래 사진처럼 ST Link V2 를 STM32 보드(DESPI-M02) 와 연결하고 PC 에서 STM32 펌웨어 작업한 것을 기록하면서 시험. ST LInk 는 필수는 아님. J-Link 연결해도 됨.
문제 발생 1. 초기 시험 중 오동작 발생.
제조사에서 제공하는 샘플 코드 그대로 받아서 기록하면 즉시 정상적인 표현되어야 하는데, 위의 사진의 디스플레이 화면처럼 비정상적인 까만 점들만 표현되는 오류 발생.
문제1 해결과정
점검 1.

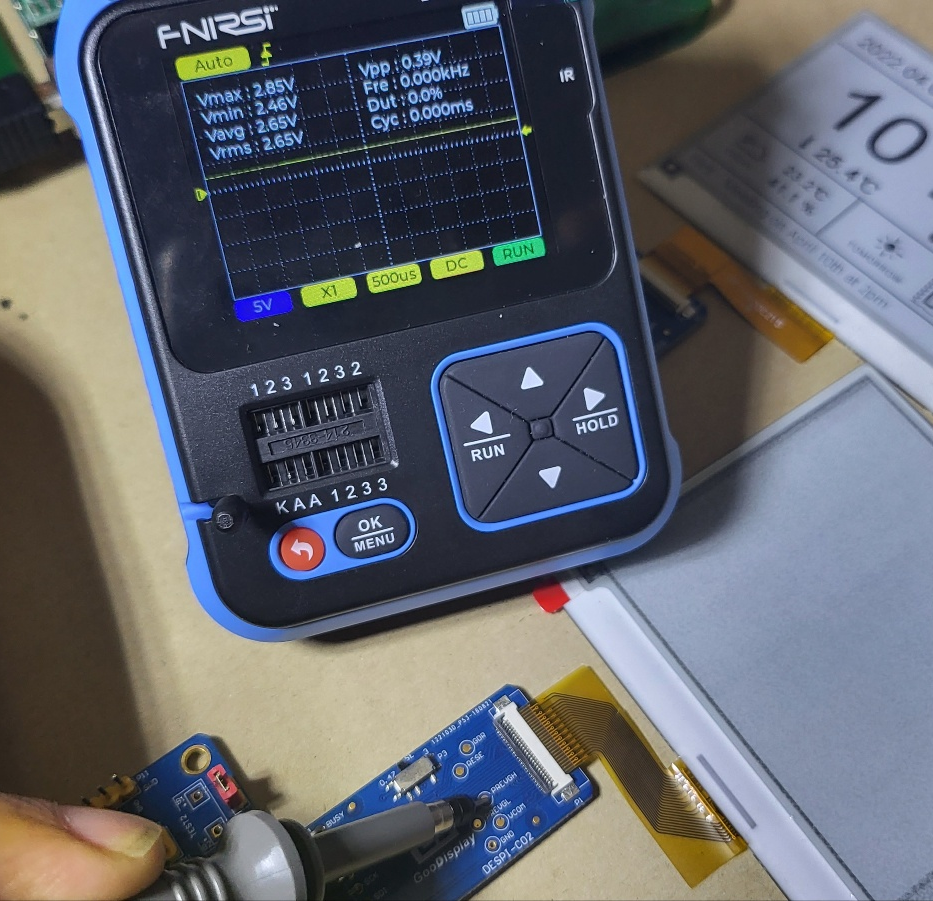

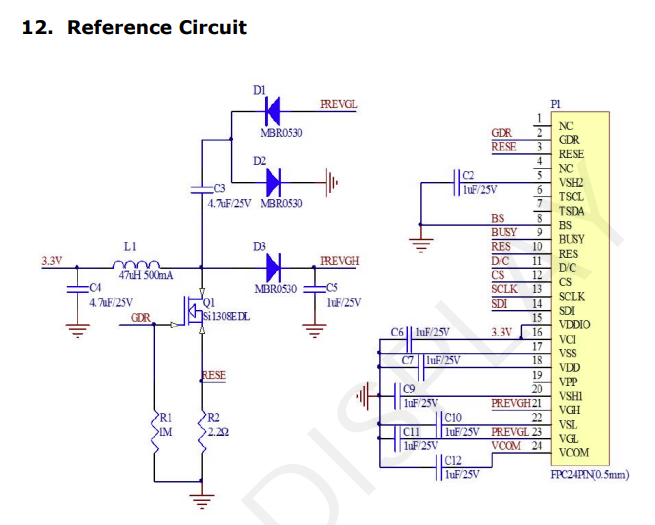

정상적이라면 DESPI-C02 보드에서 디스플레이 패널로 16V 정도 공급되어야 하는데 PREVGH 지점 스코프( 스코프 상세)로 확인해 보면 2.85V 로 비정상 전압 출력되고 있음.
이런 상황에서는 내가 뭔가를 해볼것이 딱히 없기 때문에 제조사에 문의 해보는게 가장 효율적이다. 오류 상황 정리하여 메일 로 문의 해본다.
연관
여러 종류의 e-paper 들
e paper display . 전자 종이 디스플레이 .
EPD . 전자종이 디스플레이 - 마트 가격표에 주로 활용 되며, 기타 환경 센서, 시계등 임베디드 시스템 제작시 간단한 표현 수단으로 많이 활용됨. - 초저전력 . 표현 중에는 전력 소모없기 때문에
igotit.tistory.com
휴대용 스코프
- 활용도 매우 높음.
FNIRSI DSO-TC3 . 포트블 DSO 충전지 사용 . 초저가
DSO-TC3 - FNIRSI 의 포트블 DSO 모델 중에 신호발생기 있는 모델. - 휴대가능 DSO, 충전지 사용. 구입처 - 옵션에서 high configuration 선택. 44.16US $ 51% OFF|3in1 Digital Oscilloscope Transistor Tester Function Signal Generato
igotit.tistory.com
첫 등록 : 2023.11.17
최종 수정 :
단축 주소 : https://igotit.tistory.com/5016
