J-Link V11 .

by i.got.it 2023. 10. 17.



J-Link

- SEGGER 사의 JTAG/SWD 디버거 기기 브랜드 명. 상세보기 : https://igotit.tistory.com/2069







J-Link  V11 구입처





43.05US $ 56% OFF|For J LINK v11 Jlink J LINK V11 ARM MCU Debug Tool STM32 Emulator Debugger Jtag Swd Programmer Downloader Fast

Smarter Shopping, Better Living! Aliexpress.com

www.aliexpress.com

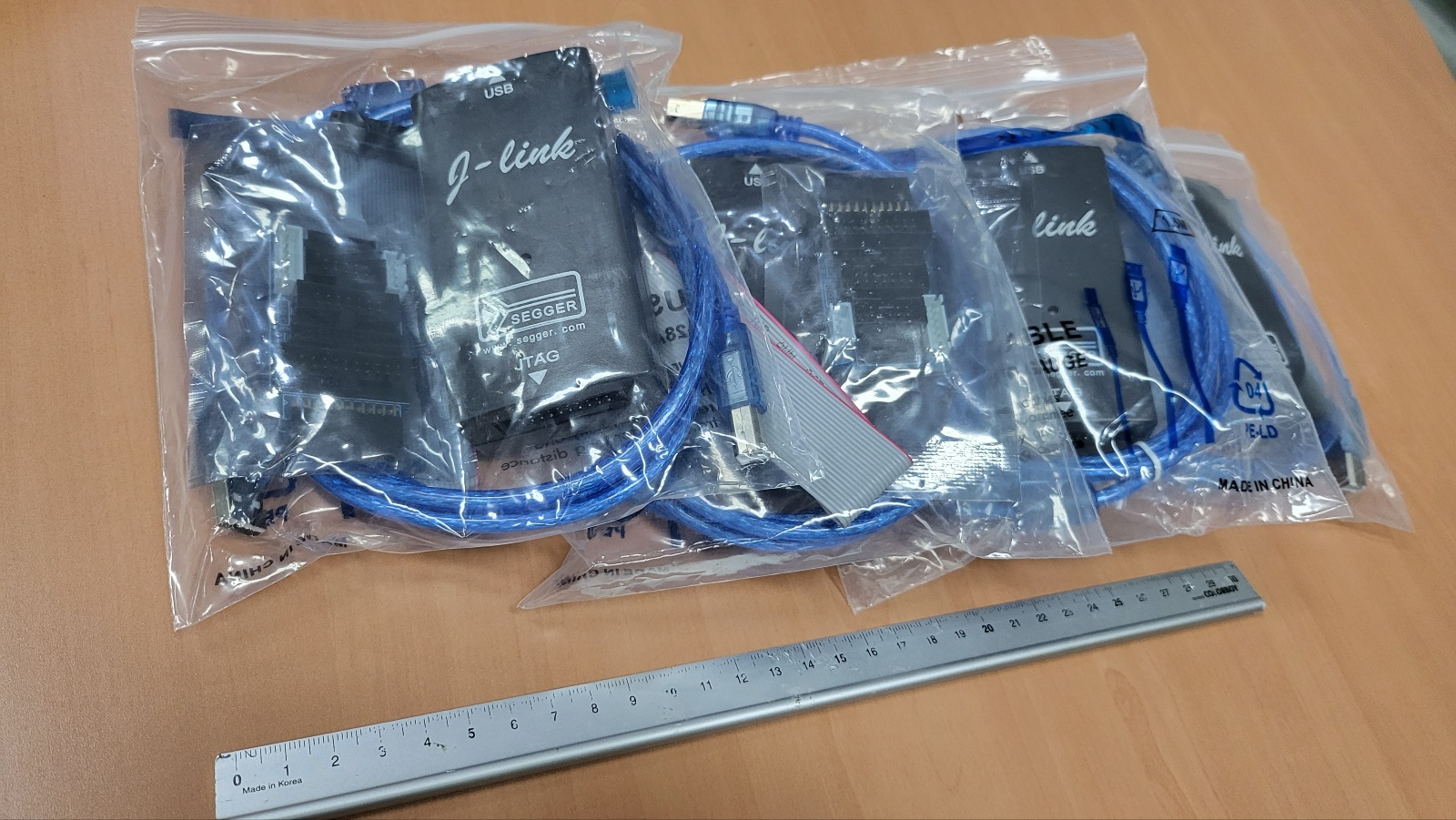

4개 구입.

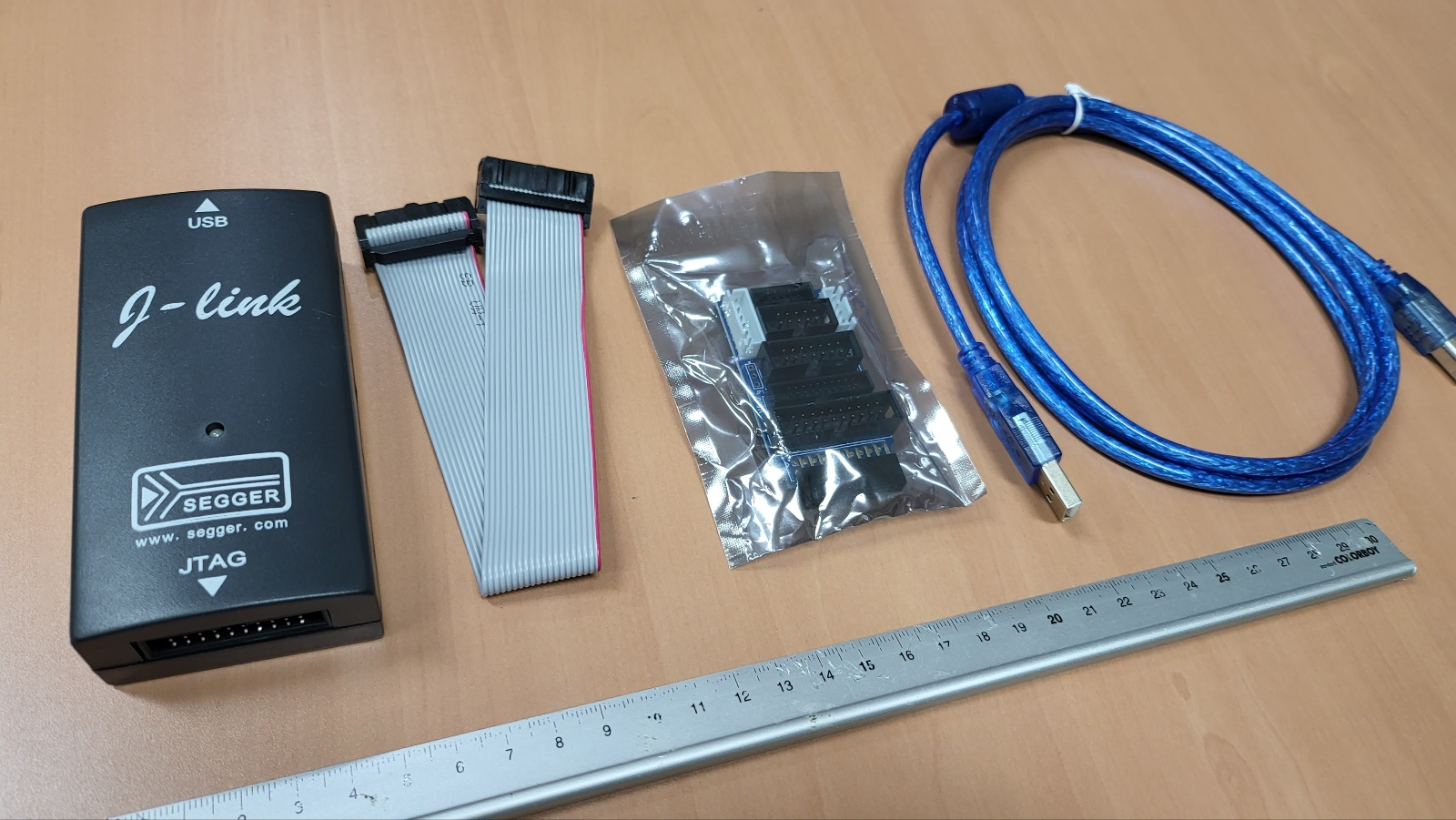

J Link 구성품 전체

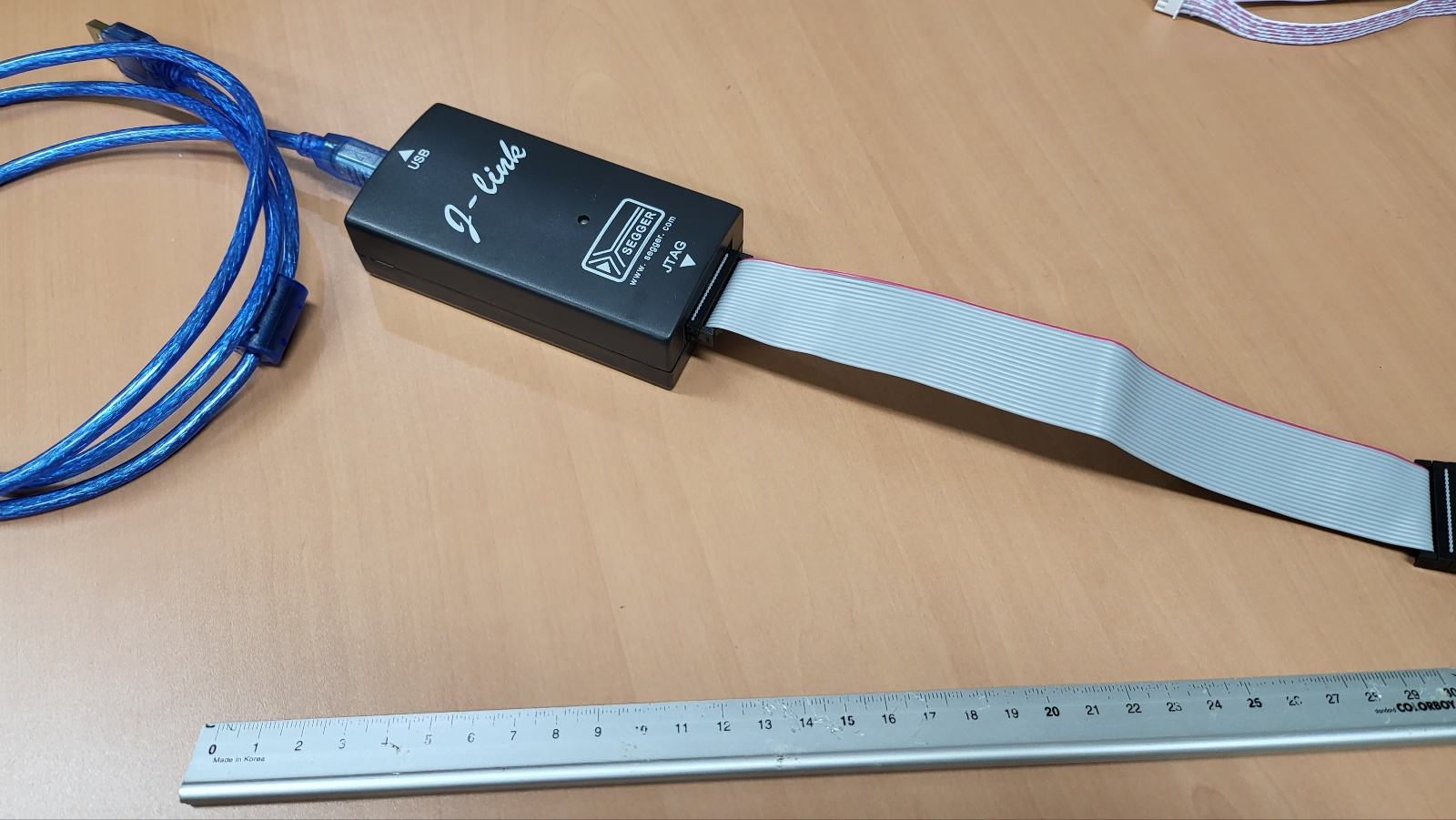

기본 결선은 아래처럼 20핀 플랫케이블

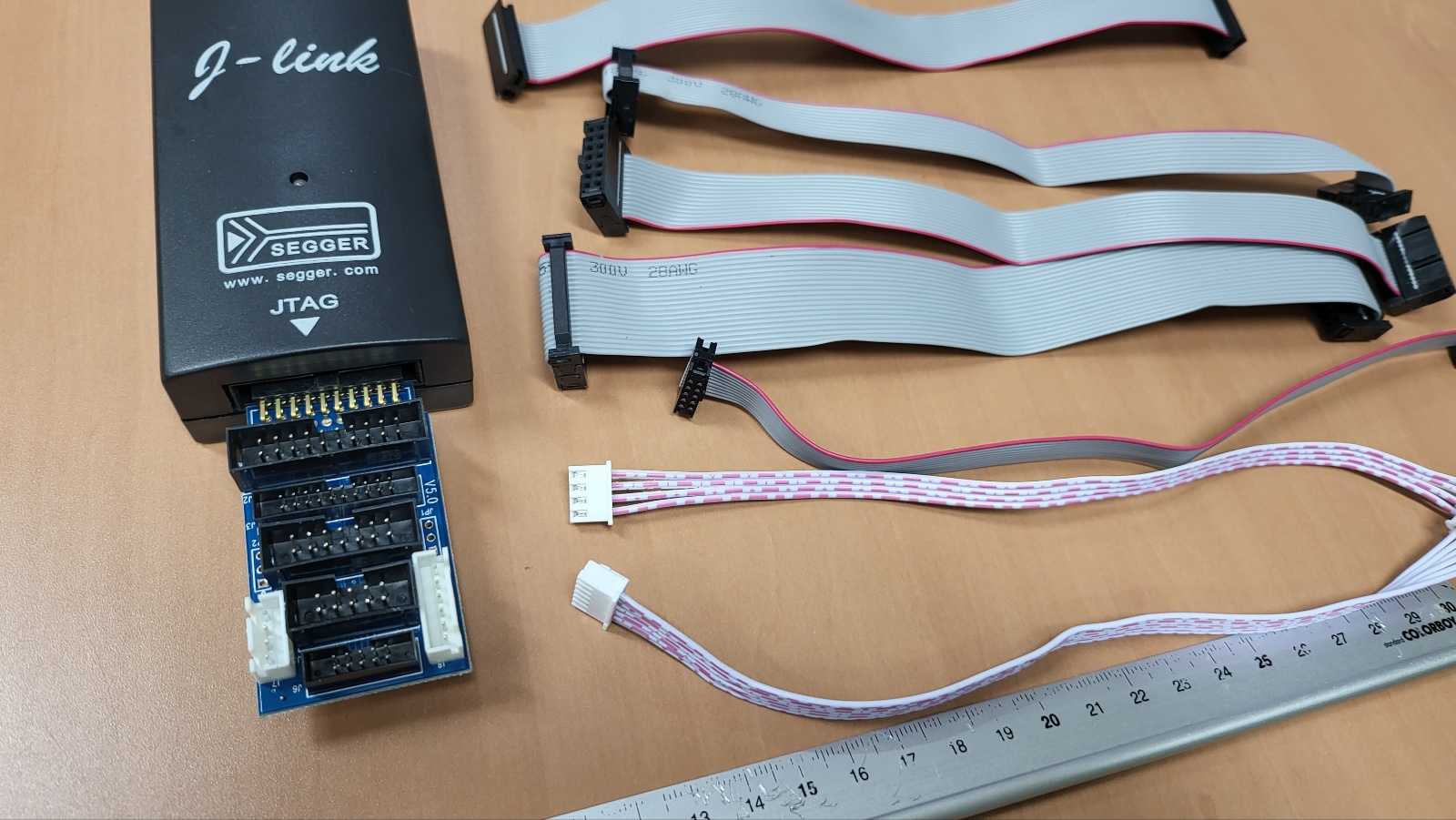

위 사진에서처럼 20핀 케이블 너무 무식하게 크다. 아래처럼 변환 어댑터 연결하여 작은 사이즈의 커넥터로 연결 가능.



그런데, 아래 어댑터와 케이블들은 제품 소개 페이지 구성품 목록에는 없음. 아마 4개 구입해서 사은품 준듯함.

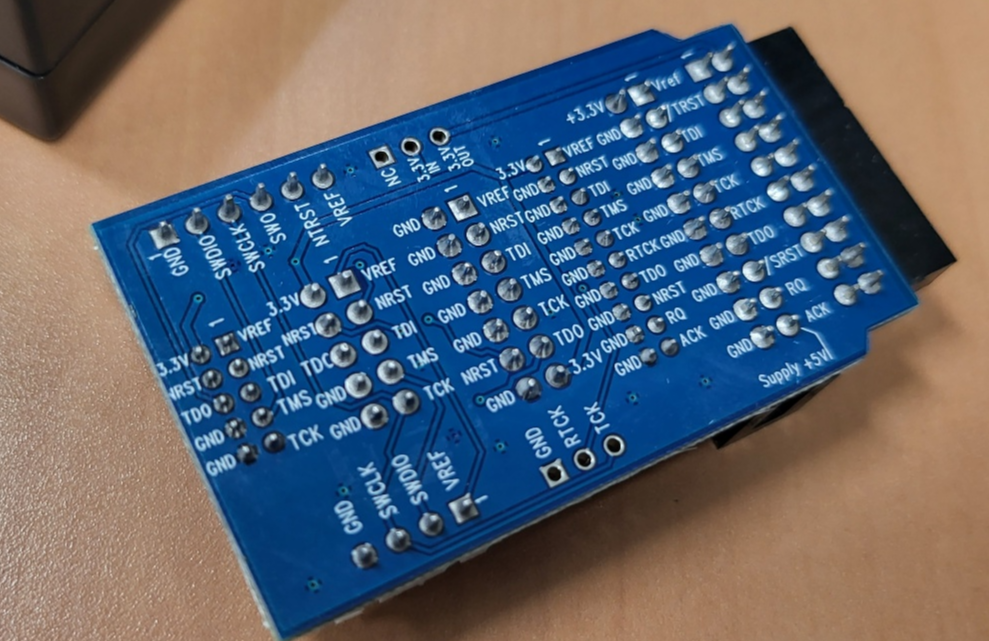

변환 보드 바닥면에 핀 맵.



- SWD 규격 (SWDIO, SWCLK,..등) 에 해당하는 핀 과 JTAG 규격(TMS, TCK ,.. 등) 핀은 공유됨.







위 어댑터 보드는  2.54mm 피치만 있고, 1.27mm 피치는 없음.



1.27mm 변환 수단으로  아래 제품 이용.



JTAG SWD 20핀 - 10핀 1.27mm 변환

J Link, ST Link V2 의 기본 커넥터 인 2.54 mm 피치의 무식하게 생긴 20핀을 컴팩트한 1.27mm 피치의 10핀 으로 변환하는 것. 제품1. 3.0US $ |ARM JTAG 20 10 olimex ltd . Sockets & Adapters JTAG 20 PIN 0.1" TO 10 PIN 0.05" ADAPTE

igotit.tistory.com









포고핀 집게 연결 방법

- 집게형 포고핀 1.5mm 피치 5핀 에 J-Link 연결 : 동봉된 어댑터 보드의 핀에 포고핀 집게의 커넥터 연결하여 활용.

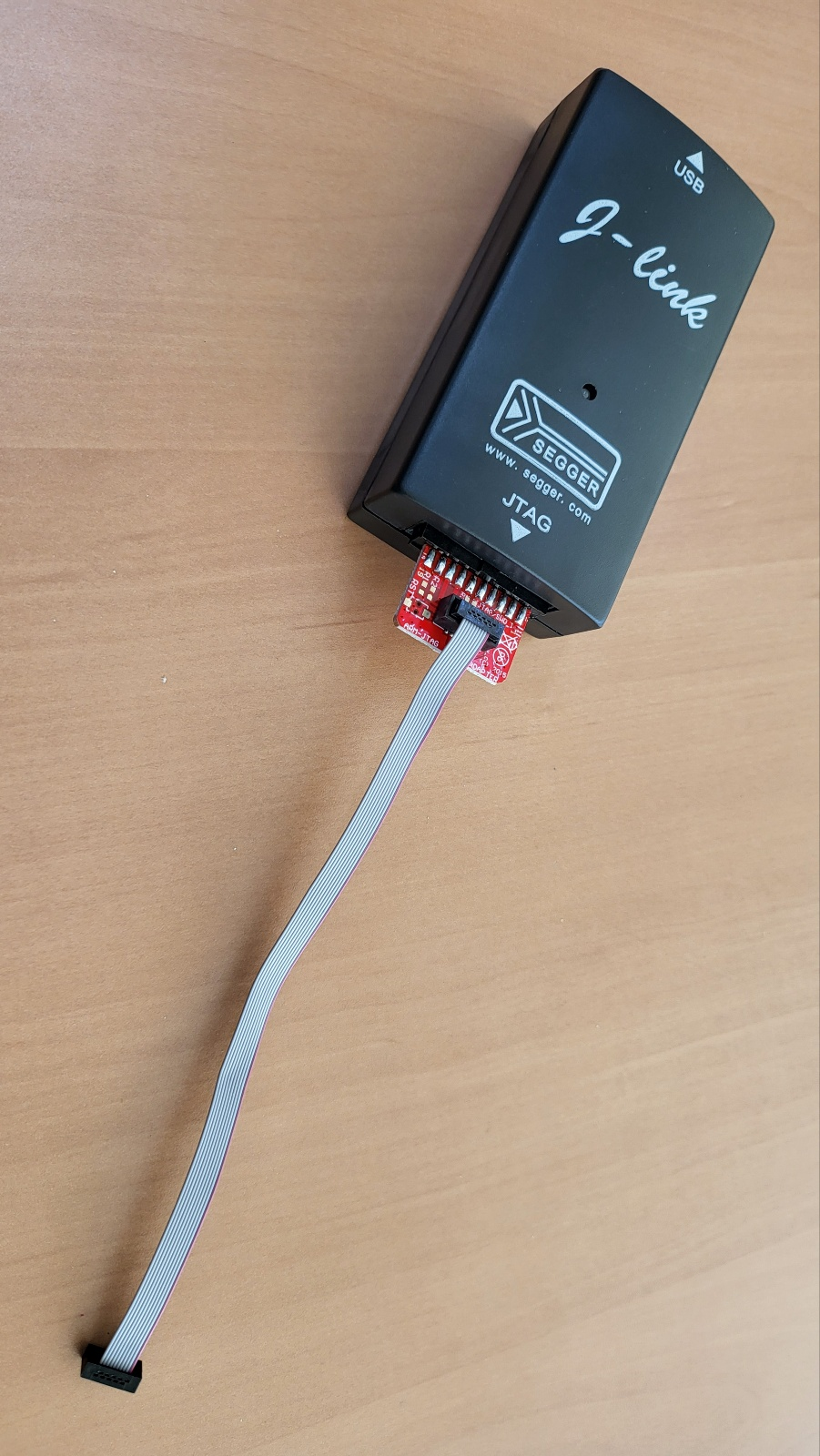

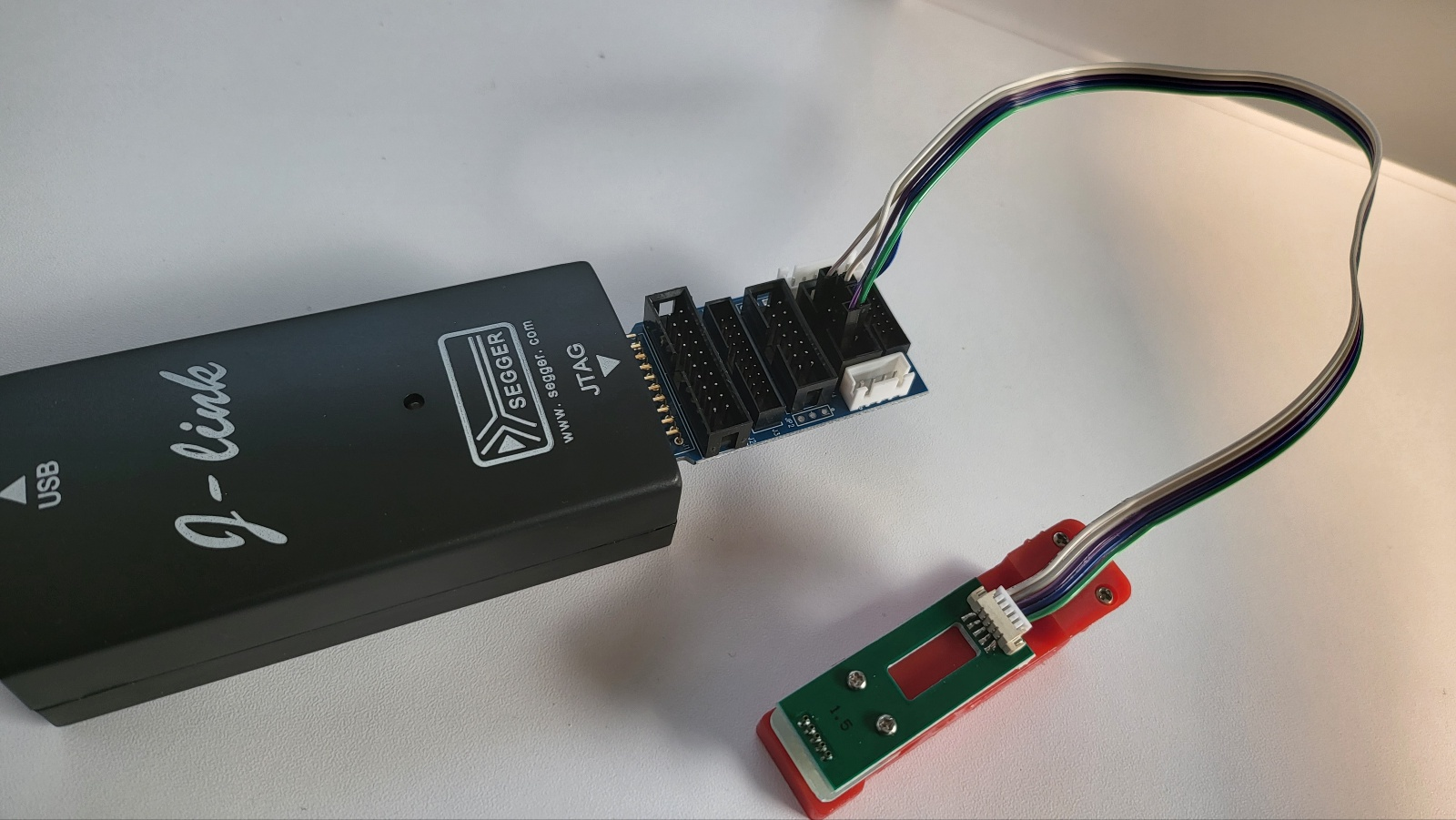

J-Link 에 포고핀 집게 연결

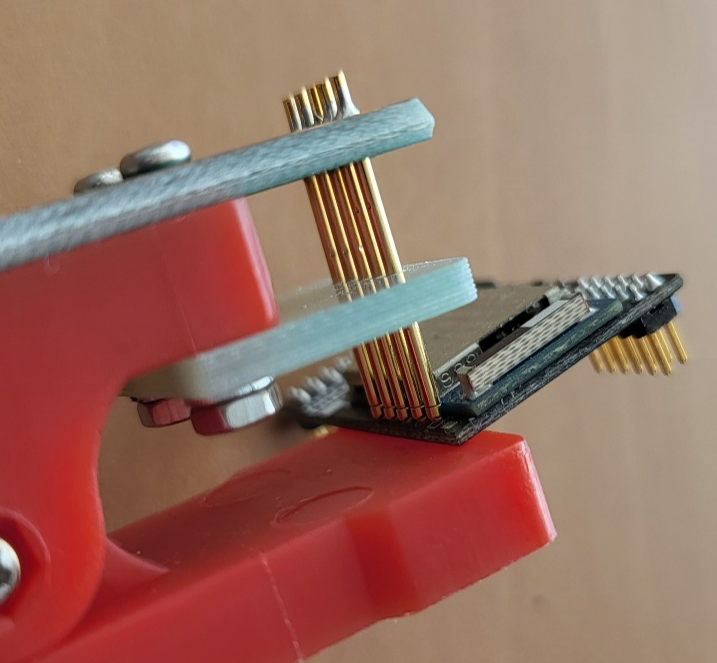

포고핀 집게 PCB 에 물린 모습



결선예 .

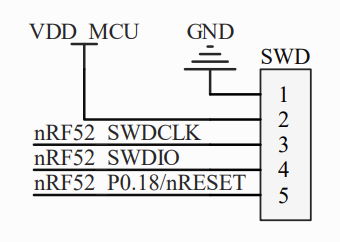

타겟 보드의 SWD 커넥터 배치가 아래 회로







J-Link 어댑터 보드 핀 대응표.

핀번호 J-Link 어댑터보드 핀 연결.
1 . GND GND
2 . VDD_MCU VREF
3 . SWDCLK SWCLK (TCK)
4 . SWDIO SWDIO (TMS)
5 . RESET NTRST (NRST)

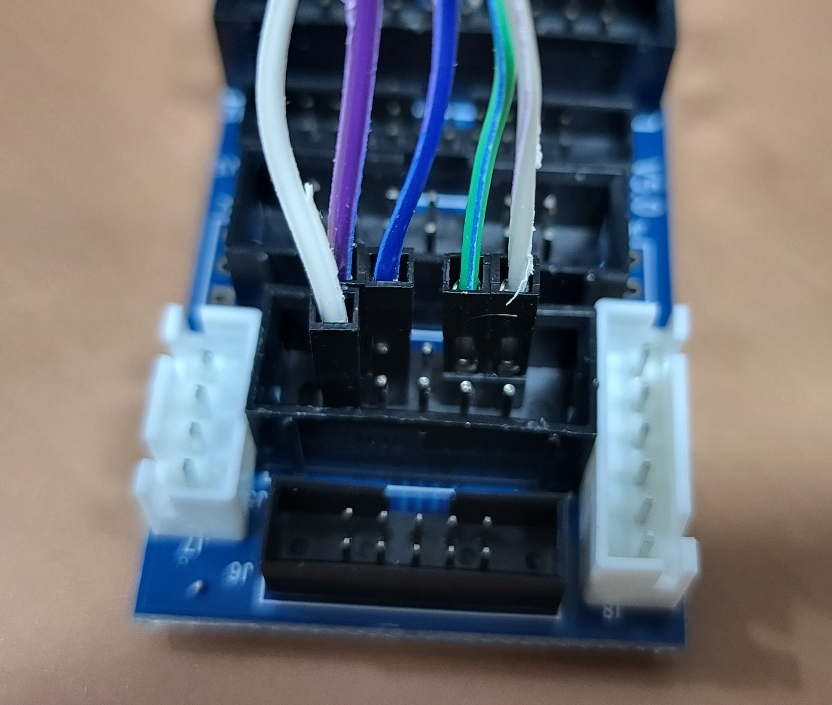

실 결선 사진.

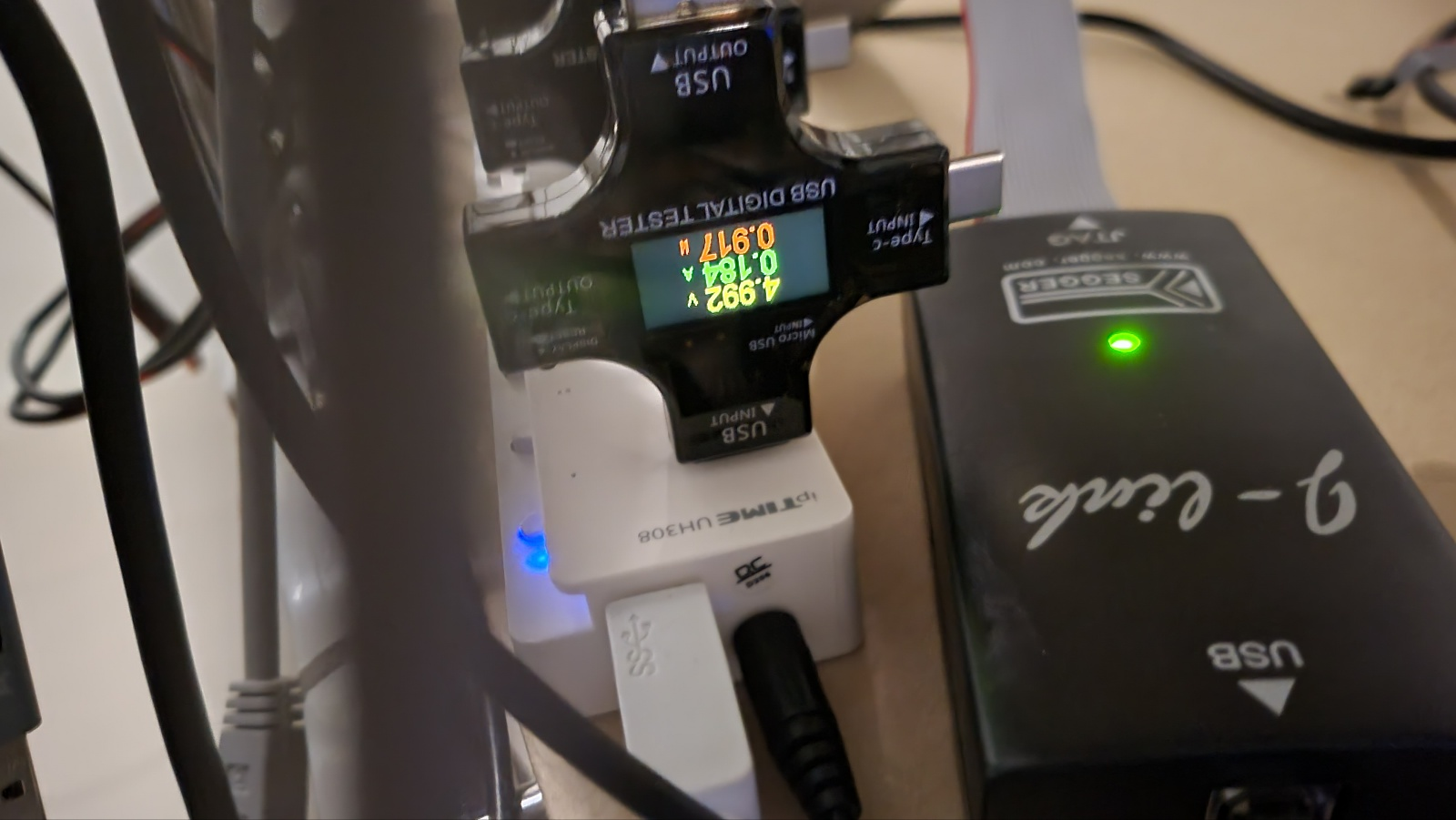

J-Link 기본 소비전류

- 소비전류 184mA.  USB 로 PC 와 연결만 되어있고 타겟보드에 미연결 상태 .

- 참고 : 사용된 USB 전류 모니터 기기 -> https://igotit.tistory.com/4936
