지그 . 포고핀 집게 . 5핀 1.5mm 피치.









포고핀 집게 사양



- 핀간격 : 1.5mm,

- 포고핀 직경 : 0.9mm

- 핀수 : 5핀. 1열.





포고핀 집게 구입처



0.13US $ 3% OFF|Test Stand Pcb Clip Single/double 2.54 2.0 1.5 1.27mm Spacing Clamp Fixture Pogo Pin Download Program Burn With





5개 구입





포고핀 집게 활용예

- 임베디드 SWD 규격 결선 접촉 간단 달성.

포고핀 집게 SWD 접촉







포고핀 집게 연결 방법

-  J-Link 연결 : J-Link 구입시 같이 동봉된 어댑터 보드의 핀에 포고핀 집게의 커넥터 연결하여 활용가능.

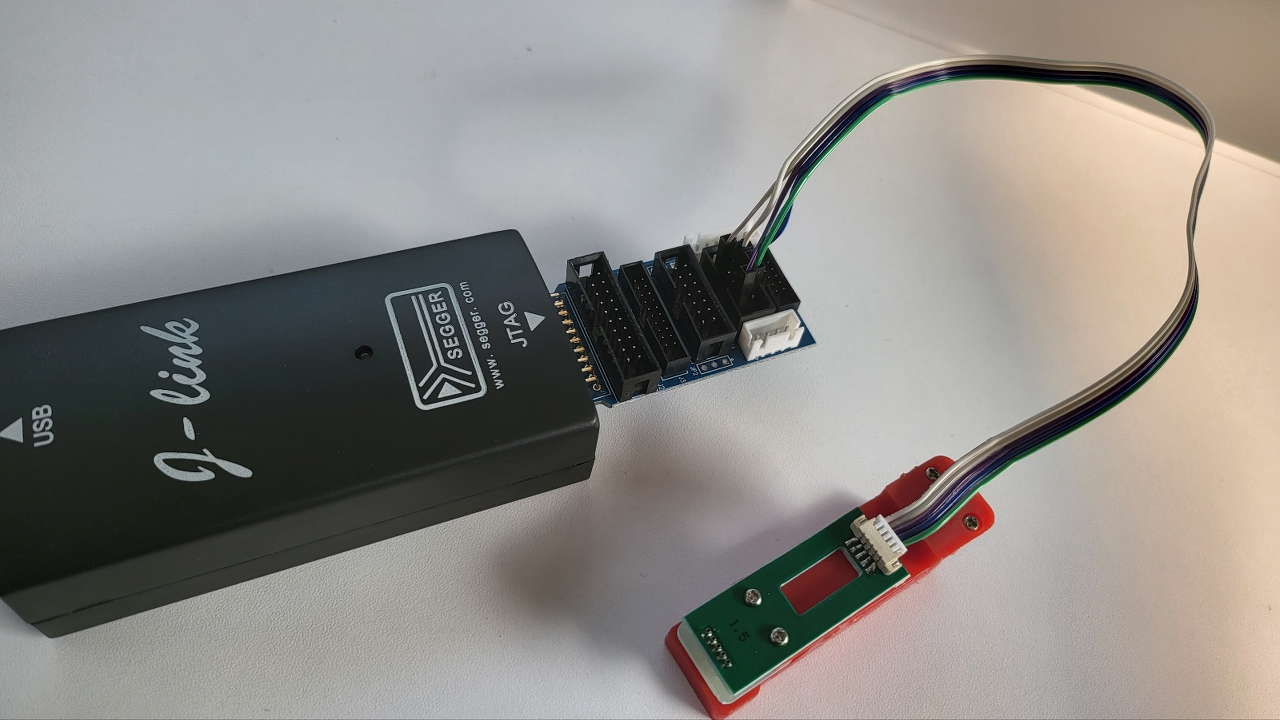

J-Link 에 포고핀 집게 연결

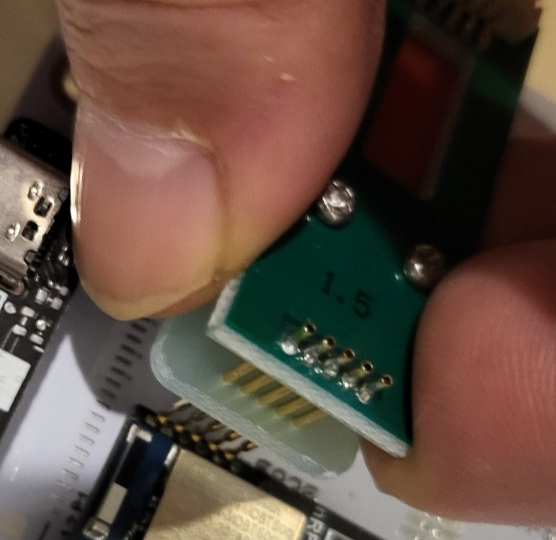

힌지  분리 가능.





나사 풀면 힌지 쉽게 분리된다. 잠시 손으로 잡고 펌웨어 기록만 하는 경우에  유용.









개조. 집게 바닥 두께 줄임.

집게의 바닥 부분이 두꺼워서 PCB 측면으로 접근 하지  못하는 경우가 생긴다.

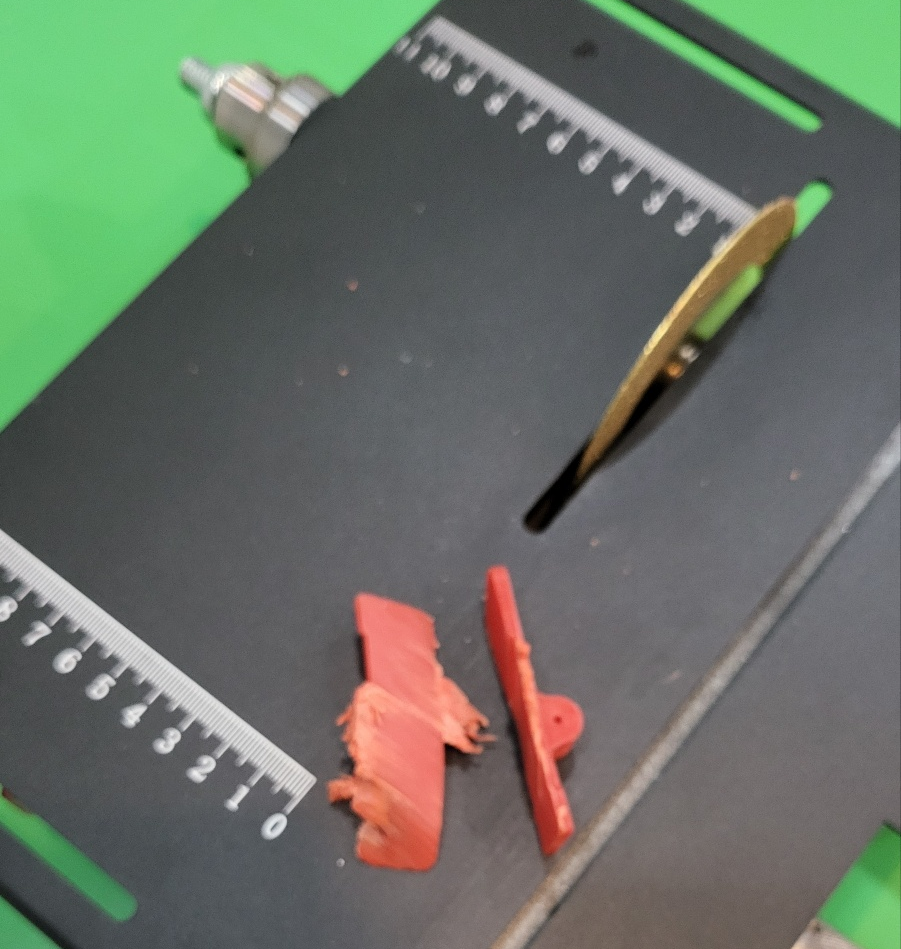

집게 바닥 부분을 절반 정도로 잘라냄. 소형 회전톱(상세 보기 )으로 쉽게 잘라짐.

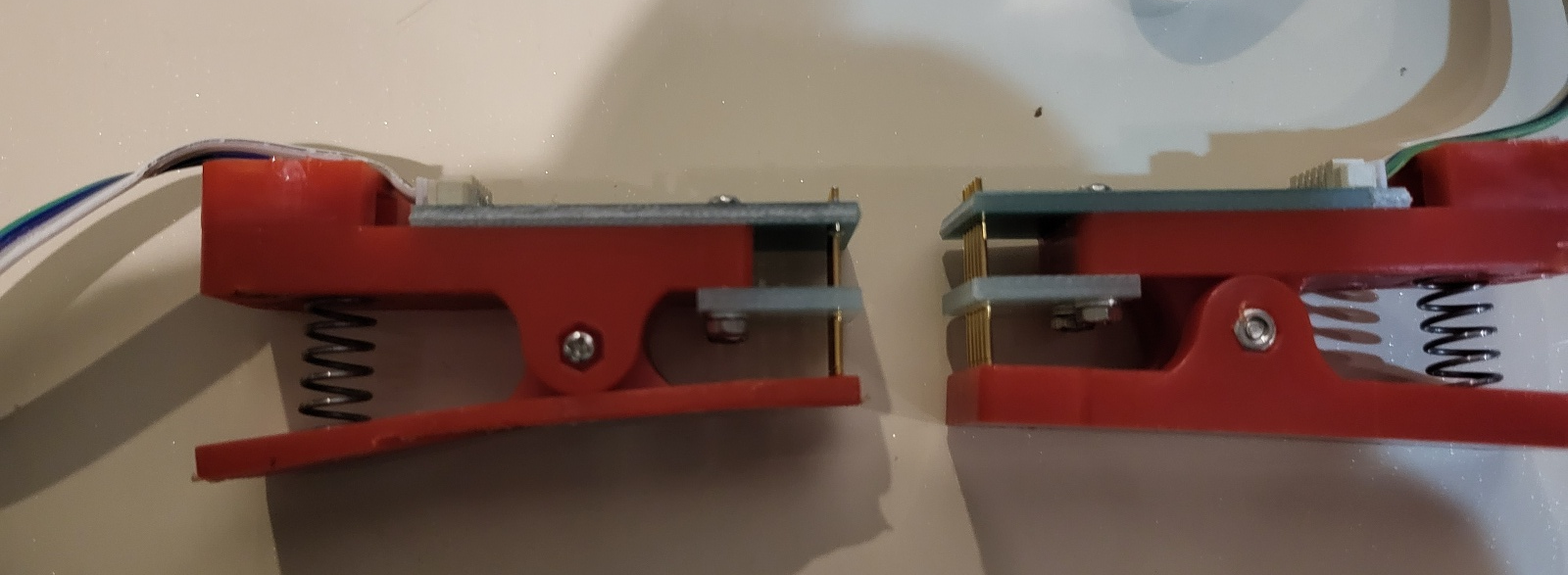

아래사진 . 원제품(사진 오른쪽)의 집게 바닥과 잘라낸 바닥 두께 비교.







이렇게 집게 바닥이 얇으면 아래 사진같은 PCB 배치 상황에서도 집게 물릴 수 있다.











연관



여러 종류의 포고핀 집게들 있음

지그 . 포고핀 집게 .





J-Link V11 .







---
