nRF52840 USB동글의 J-link 커넥터 연결하기

by i.got.it 2019. 10. 5.



nRF52840 USB동글(PCA10059)  은 기본 USB 연결하여 펌웨어 기록만 가능하다.

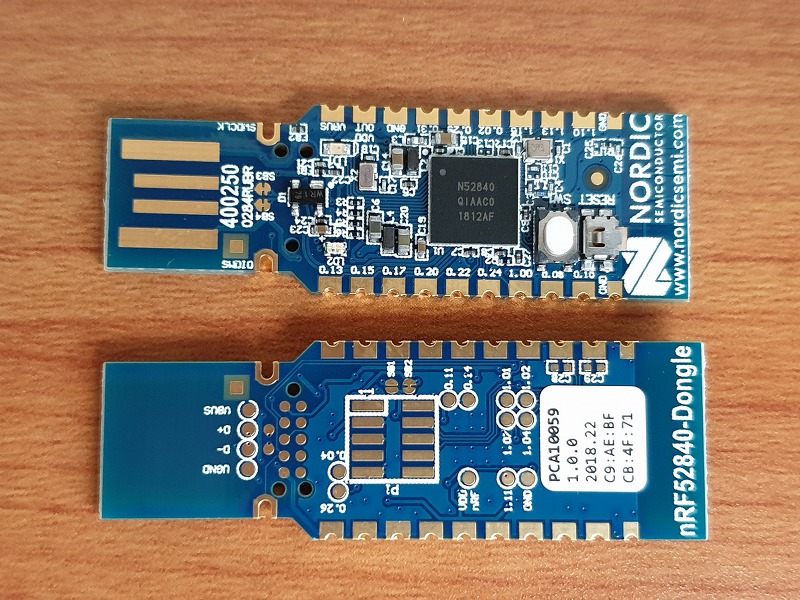

J-link 연결하여 디버깅 모드로 개발하기 위해서는 사용자가 아래 그림의 PCb 바닥면의 P1 에 직접 커넥터를 땜하여 연결해주면 된다.

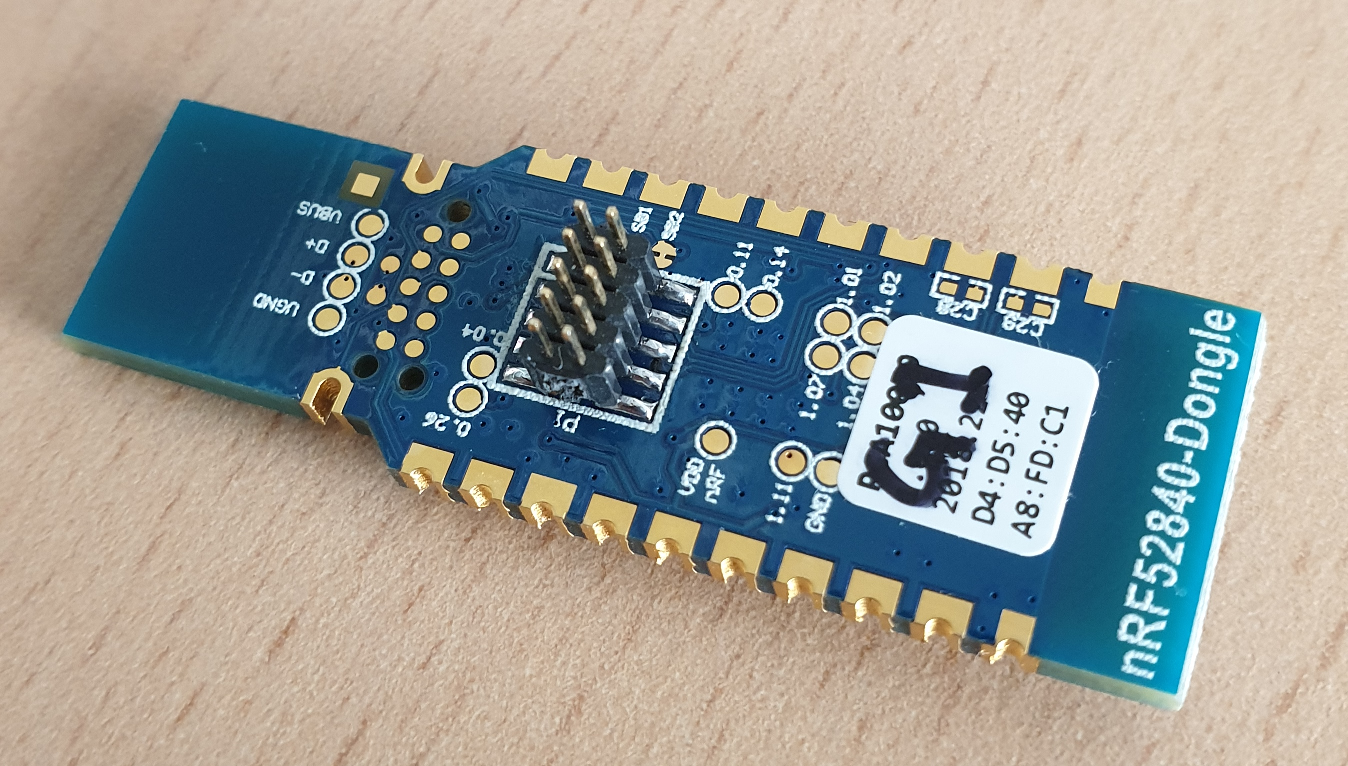

커넥터 규격 : 1.27mm 피치 2x5





위 커넥터의 결선 상태는 아래 회로도. 표준 10핀 Serial Wire Debugger 결선임.



동글에 J-Link 연결수단은 마련했다.

J-Link 전용 디버거  이용해도 되고, 아래 nRF52840 DK 가 있으면 이 보드가 J-Link 디버거 내장된 것이므로 j-link 디버거로 훌륭하게 사용가능.



https://igotit.tistory.com/2296



nRF52840 DK 를 J-link 디버거로 활용하기

nRF82840 DK (아래그림의 푸른색 보드) 는 J-Link 가 기본 내장되어있다. 이 보드의 J-Link 를 다른 보드의 nRF52 디버거 용도로 사용가능하다. 방법 아래 사진처럼 nRF52840 DK 보드의 2x5 핀에 케이블 연결하고..
