STM32L4R5VG. STM32L4+. LQFP100. 하자 있음 주의!!!

by 리치굿맨 2019. 10. 14.

!!!!주의. STM32L4R5VG 공장출하시부터 부트로더 기능 오류 있는 칩 유통중. 2019년 10월 14일 추가.

하자 내용 : 현재 (2019년 10월 14일 ) 유통중인 STM32L4R5VG 에 공장출하시 System Memory에 기록된 부트로더 버전 9.2는 30msec 간격으로 리셋되어 부트로더 기능 사용불가함.

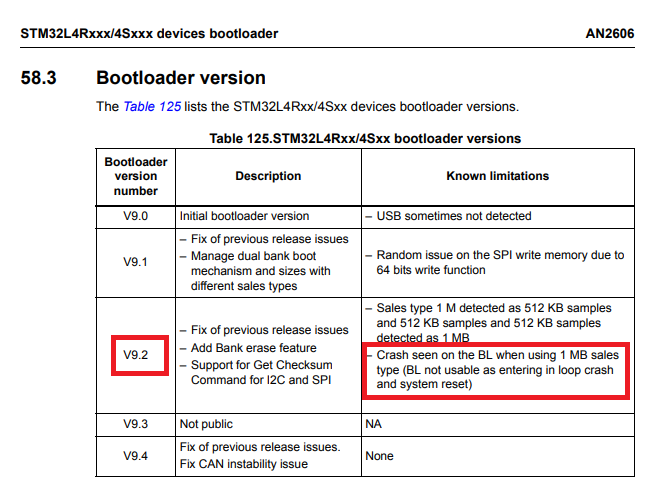

본 오류는 ST 문서 AN2606 페이지 296 에서 부트로더 version 9.2 에서 1Mbyte 플래시 적용된 모든 칩에서 오류증상이 있고, 부트로더 기능 작동하지 않는다고 되어있다. (아래 그림 붉은 박스 부분)





그럼에도 ST 는 부트로더 오류 있는 V9.2 적용된 칩 판매중. 아마 오류발견되기전에 유통된 것들로 추정됨.

STM32 "칩"의 품질은 좋은데 이를 운용하는 ST "사람"들은 스스로 신뢰를 깨고 있다.

한편, 부트로더 V9.4 는 오류증상 해결된 버전이나, 이미 V9.2 가 기록된 것을 개발자 환경에서 V9.4로 업데이트 불가능함.

부트로더 기능이 필수인 경우 V9.2 적용된 칩은 사용 불가하므로 주의 요망. 부트로더 기능 사용하지 않는 경우엔 문제없음.







STM32 의 부트로더 버전 확인방법. https://igotit.tistory.com/2333



STM32. bootloader version 확인 방법.

개요 STM32 MCU 부트로더 버전 확인 방법 정리. 설명 : STM32 칩들은 부트로더 가 기록된 상태에서 공장출하된다. 그런데 부트로더도 S/W의 일종이며 오류 있는 경우 신규 버전이 적용 된 칩이 생산된다. 즉 부트..

igotit.tistory.com





대체품 : STM32L4R5VI  flash 2Mbyte 인것만 차이점. 그외 모든 사양 동일. 핀컴패터블.



STM32L4R5VI. STM32L4+. LQFP100.

STM32L4R5VI - STM32L4+ 시리즈 중 100핀 LQFP 14x14x1.4mm 패키지. - flash : 2Mbytes - SRAM : 640 kbytes <- 동급 대비 압도적 대용량. STM32L476 대비 5배. - Clock : 120MHz - 기타 : STM32L4+ 시리즈 사양..

igotit.tistory.com



-------------------------------------------------------------------------------------------------------------------------

STM32L4R5VG  <- 폐기.

- STM32L4+ 시리즈 중 100핀 LQFP 14x14x1.4mm 패키지.

- flash : 1Mbytes, ( flash 2Mbyte 지원되는 칩 품번 : STM32L4R5VI)

- SRAM : 640 kbytes.

- Clock : 120MHz

- 기타 : STM32L4+ 시리즈 사양 참조.

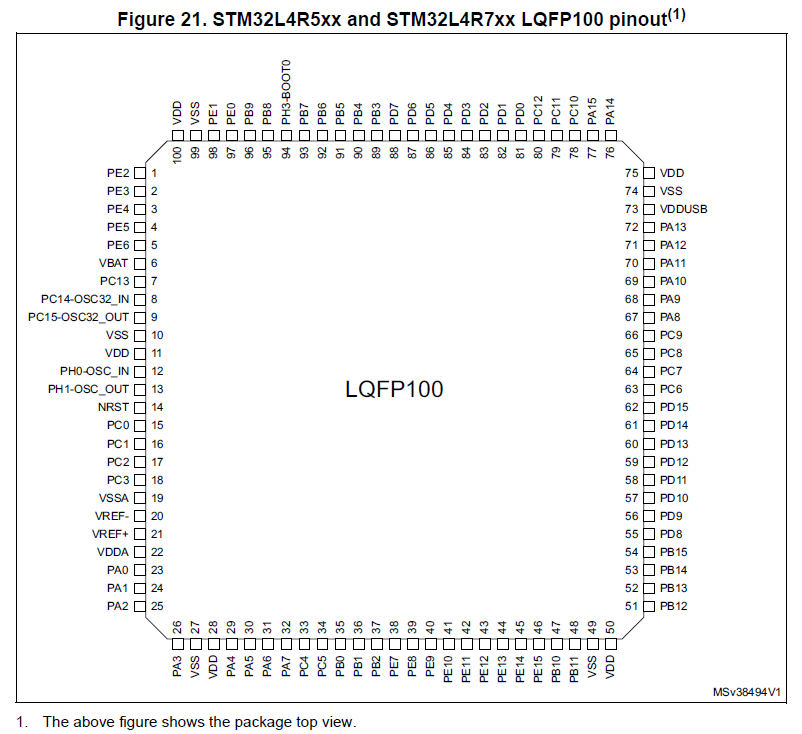

STM32L4R5VG 핀맵

- STM32L4+ 시리즈의 패키지 LQFP100의 핀맵은 STM32L3R5xx  와 STM32L4R7xx  들이 동일하므로 칩 변경시 편리.

참고. STM32F407V  도 LQFP100 인데, 핀맵이 위와 거의 유사하나 아래 핀만 다름.



핀번호 .    STM32F407V  .   STM32L4R5

19.           VDD                VSSA

20.           VSSA               VREF-

49.           VCAP_1            VSS

73.           VCAP_2            VDDUSB





데이터시트 : https://www.st.com/resource/en/datasheet/stm32l4r5vg.pdf



TRM (Technical Reference Manual )

문서아이디 : RM0432. STM32L4Rxxx and STM32L4Sxxx







제조사 제품 페이지 : https://www.st.com/en/microcontrollers-microprocessors/stm32l4r5vg.html













본 글 포함된 상위 정리글



https://igotit.tistory.com/244 의 STM32



STM32. nRF52. ESP32. EFM8. EFM32. PSoC 활용 정리.

STM32. nRF52. ESP32. EFM8. EFM32. PSoC 총정리 제조사 칩 주요특징 실리콘랩 8bit MCU EFM8 시리즈 32bit EFM32 시리즈 EFM8 싸다. STM STM32 . 최고 항상 만족. Cypress pSoC pSoC6 은 기대해볼만. NORDIC nRF5..

igotit.tistory.com


첫등록 : 2019년 8월 25일

최종수정 : 2019년 10월 14일



본 글 단축주소 : https://igotit.tistory.com/2278
