TS3USBCA4
- USB Type C SBU Multiplexer
Features

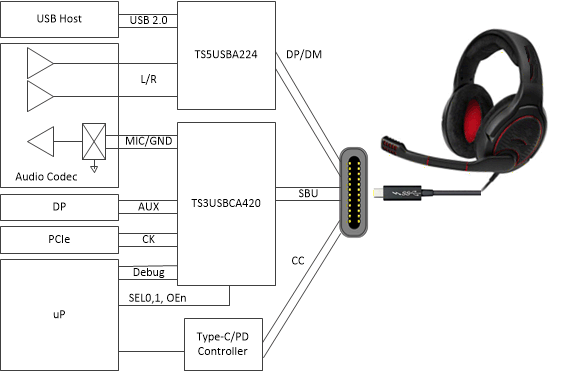

- USB Type-C™ 4:1 (TS3USBCA420) and 3:1 (TS3USBCA410) multiplexer (MUX) for analog audio MIC/AGND, DisplayPort AUX, and other signals
- General purpose MUX for 0 to 3.6 V differential or single-ended signals
- Ultra low RON of 60 mΩ for the AGND connections for low crosstalk performance
- Low Total Harmonic Distortion (THD)
- High bandwidth channels up to 500 MHz
- Supports both pin and I2C configuration
- Supports operation from either 3.3-V ±10% regulated supply, or 2.4 to 5.5 V battery
- Industrial temperature range: –40ºC to 85ºC TS3USBCA420I and TS3USBCA410I
- Commercial temperature range: 0ºC to 70ºC TS3USBCA420 and TS3USBCA410
- 1.8 mm x 2.6 mm, 16-pin, 0.4 mm pitch QFN package
데이터 시트 : http://www.ti.com/lit/gpn/ts3usbca4
연관
USB Type C : https://igotit.tistory.com/2275
USB 타입 C 커넥터.
USB Type C 커넥터 - USB 타입 C 는 커넥터 규격 (통신규격 아님) - 커넥터 연결시 방향구분 없어서 편리. - USB3.0, USB2.0 규격의 기기 모두 USB 타입 C 에 연결가능. - USB 타입 C 에는 USB Power Delivery..
igotit.tistory.com
첫 등록 : 2019년 11월 13일
최종 수정 :
단축 주소 : https://igotit.tistory.com/2379
