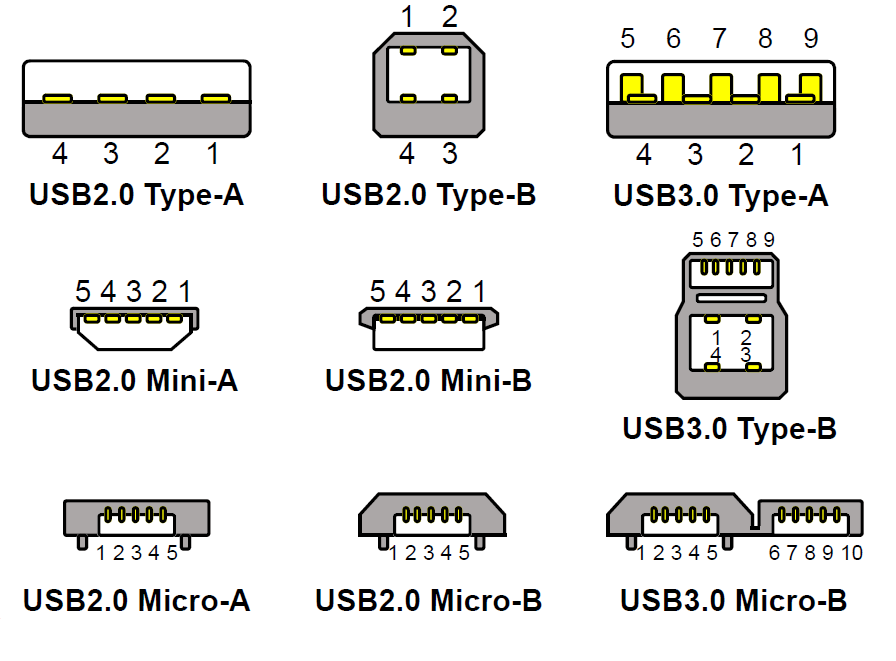

USB 커넥터 Type-A,B, mini, micro, 2.0, 3.0

by 리치굿맨 2019. 11. 13.















연관



USB Type C 는 위 그림에 없고 별도 정리됨.

https://igotit.tistory.com/2275



USB 타입 C 커넥터.

USB Type C 커넥터 - USB 타입 C 는 커넥터 규격 (통신규격 아님) - 커넥터 연결시 방향구분 없어서 편리. - USB3.0, USB2.0 규격의 기기 모두 USB 타입 C 에 연결가능. - USB 타입 C 에는 USB Power Delivery..

igotit.tistory.com





USB 2.0 Type A 리셉터클 핀맵,  3D 모델링 데이터.

https://igotit.tistory.com/312



USB Type A Receptacle. 외형, 치수, 핀맵,3D모델링 파일.

외형. 핀번호 및 기능할당. USB Type A Receptacle 의 핀들을 아래로 하여 앞에서 봤을때(즉 위사진의 왼쪽 처럼 해서 앞에서 봤을때), 아래 그림과 같이 번호 1,2,3,4 가 왼쪽부터 할당되어있고, 1 : VBUS 2 : D..

igotit.tistory.com






첫 등록 : 2019년 11월 13일

최종 수정 :

단축 주소 : https://igotit.tistory.com/2378
