잭너트
- 꽃잎 확장 너트 라고도 함.

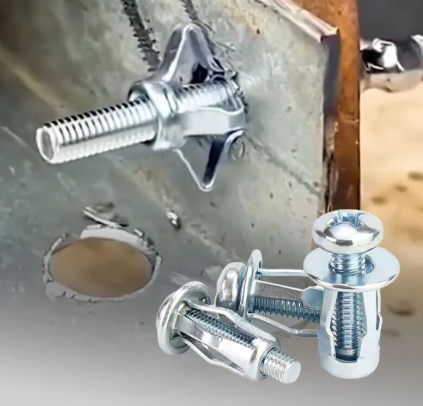

제품1-1.
제품1-1 구입처
2.92US $ |Petal Shape Metal Rivet Nuts Kit M4 M5 M6 M8 Molly Jack Nut Hex Expansion Screw Bolt License Plate Panel Clamp Lock Ri
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
제품1-2.
상기 제품1-1 대비 압착시 측면 확장 길이가 더 긴것 . 제품명에 L 부착된것.
제품1-2 구입처
잭너트 M8L (볼트포함) 포장단위 10개 얇은철판에최적
COUPANG
www.coupang.com
제품1-2 구입함. 2024. 05.18
제품2.
구입처
1.01US $ 74% OFF|20PCS M4x20mm Expansion Screw Petal Nuts Jack Nuts Car Metal Screw for Hollow Wall Iron Skin Petal Nut Expansio
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com

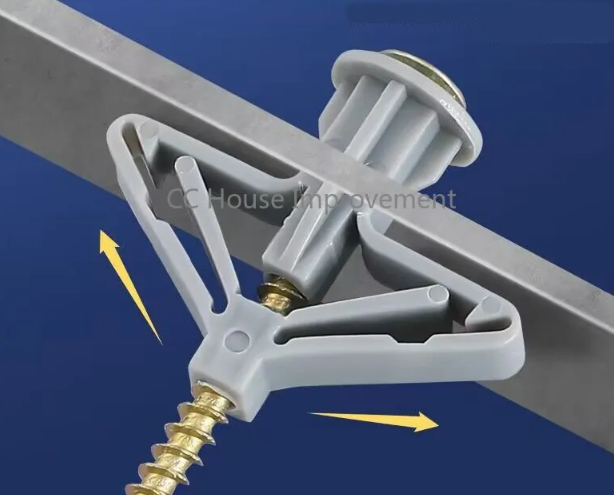

제품3
- 플라스틱 재질로 나사못 체결. 주로 석고 보드에서 활용.
제품3 구입처
0.98US $ 85% OFF|10 sets/pack Plastic Airplane Expansion Pipe Curtain Gypsum Board Hollow Wall Expansion Screw 3.5*50+Anchor 8*5
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
제품4
- 접혀지는 부분의 면적이 넓어 더 큰 하중 견딜 수 있는 구조
제품4 구입처
0.99US $ 78% OFF|304 Stainless Steel Car License Plate | 304 Stainless Steel Rivets Cap - M4 M5 M6 M8 - Aliexpress
Smarter Shopping, Better Living! Aliexpress.com
www.aliexpress.com
304 스텐 M8 구입
- 2024.04.24

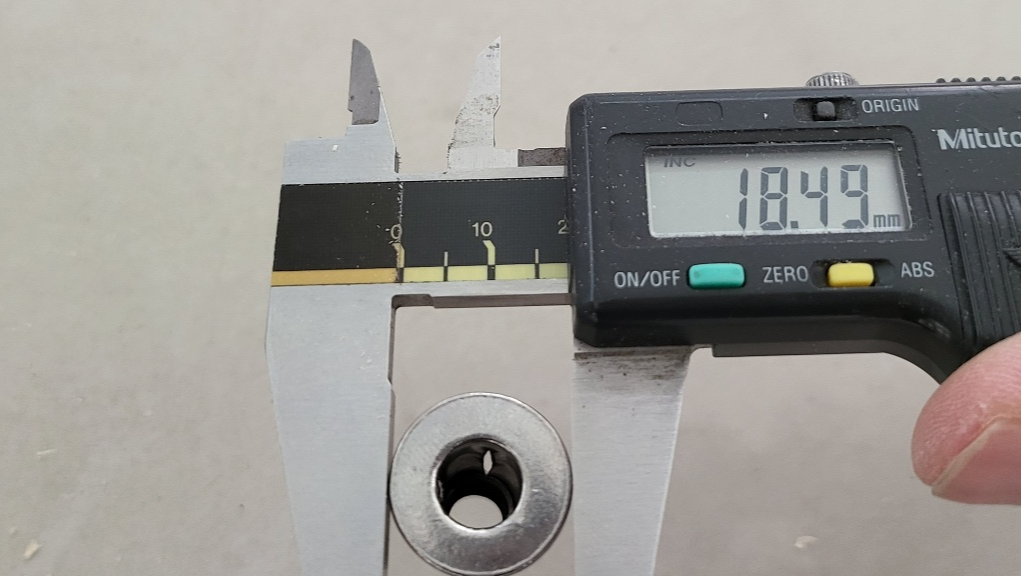

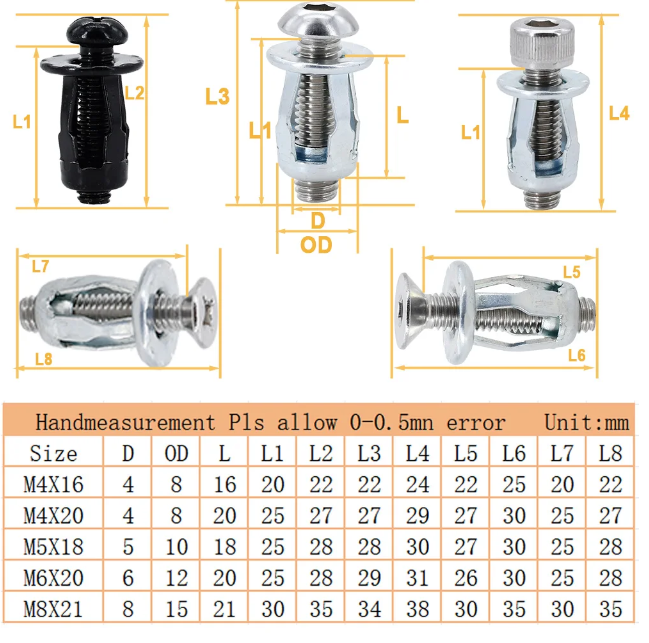

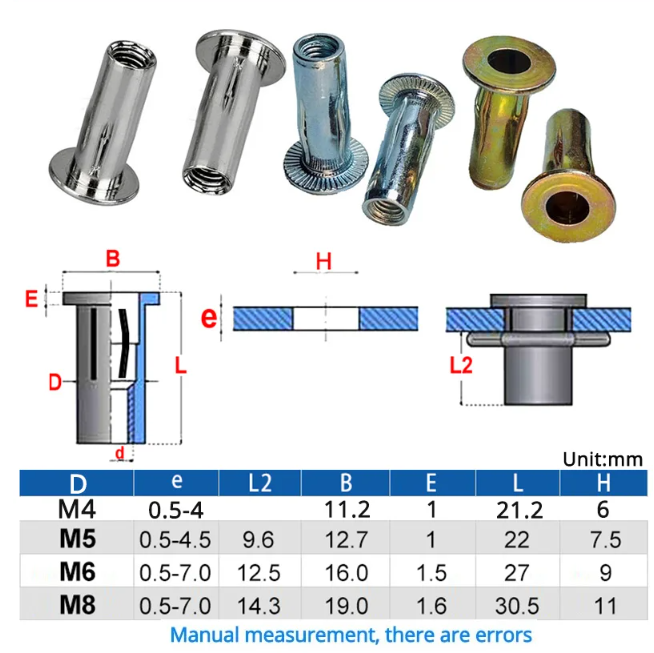

치수

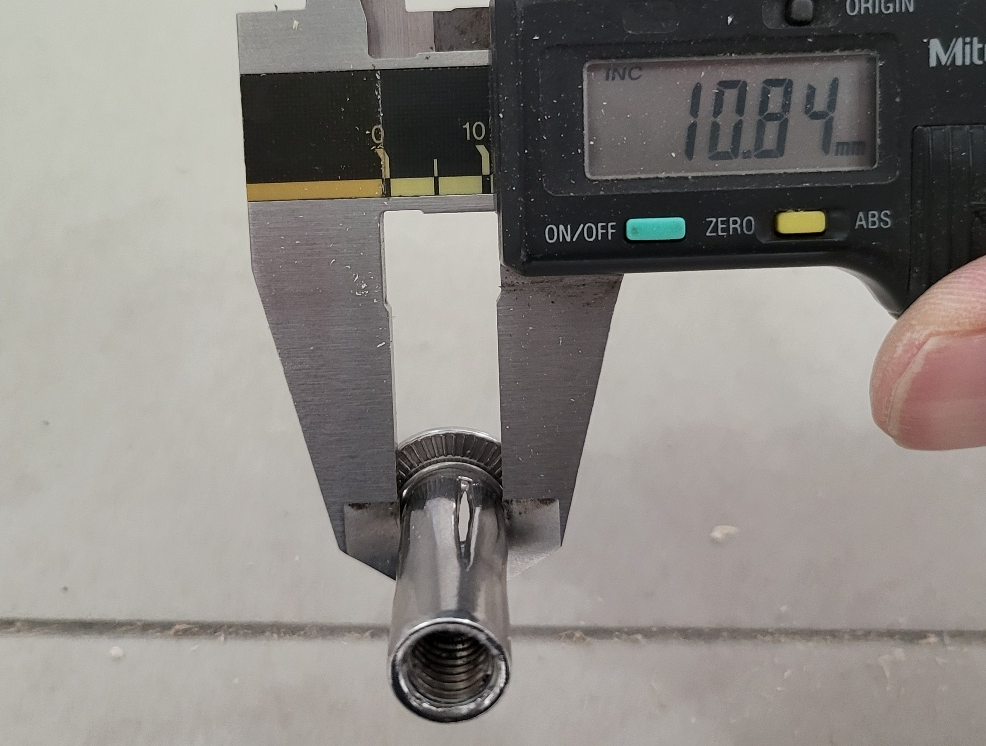

주름진 부분의 외경은 약간 더 크다. 주름부분 외경만큼 홀가공해야함.

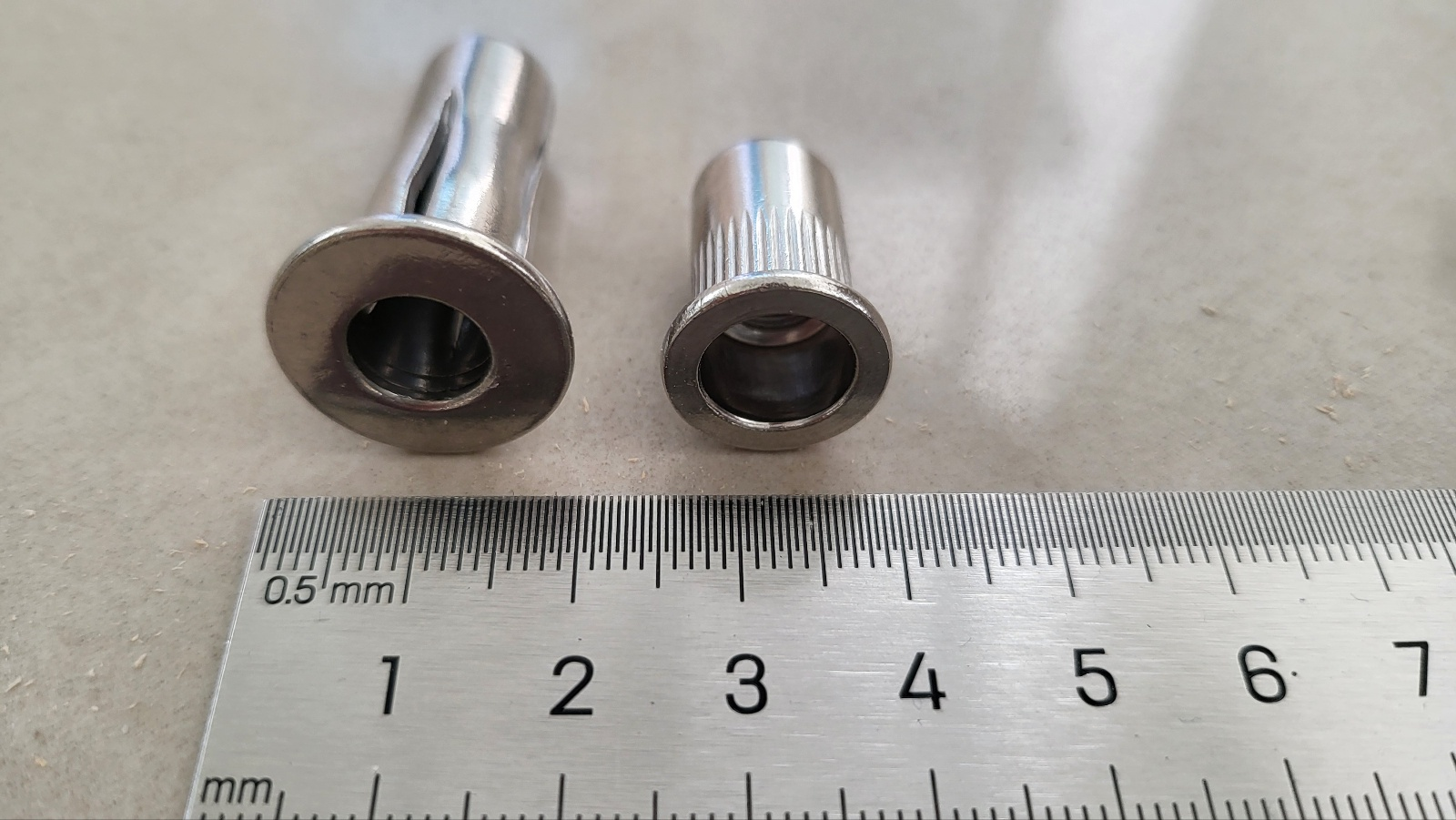

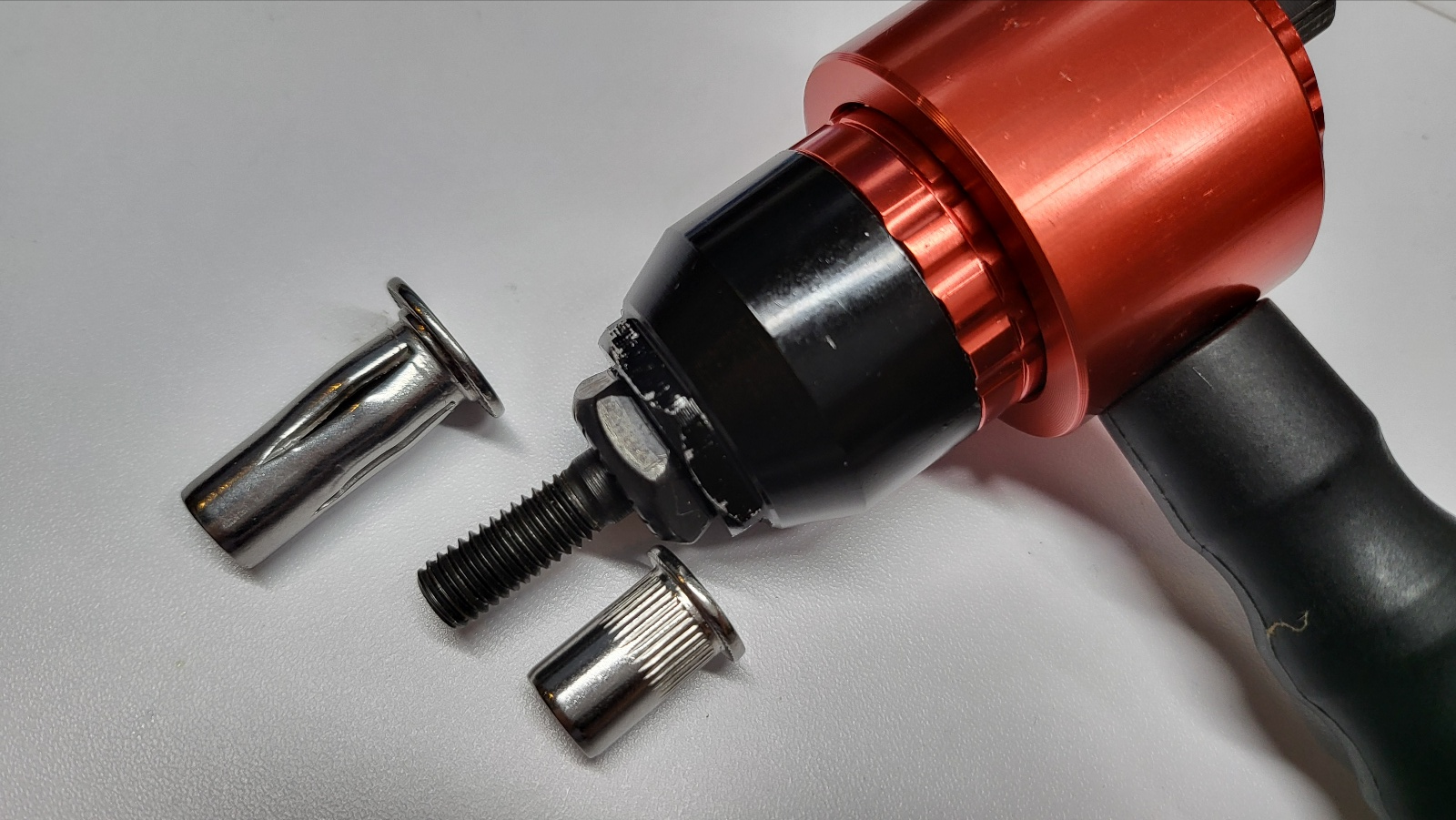

동일 M8 규격 팝너트와 크기 비교.
- 왼쪽 잭너트, 오른쪽 팝너트 . 잭너트가 머리 크고 길이도 2배 정도 길다.
장착 공구
아래 공구(상세 정보 : https://igotit.tistory.com/4573 )로는 잭너트 압착 불가함.
사진 오른쪽의 팝너트는 위 리벳건의 볼트 부분에 넣고 공구 뒤쪽에서 시계 방향으로 돌려주면 너트가 헛돌지 않고 압착 가능한데, 잭너트 연결해보면 헛돌아서 압착 불가했음.
지렛대 방식 공구
팝너트 리벳건 양손 지렛대 방식 . 품번 6013
팝너트 리벳건 양손 지렛대 방식 - 품번 : 6013 팝너트 M8, M10 등 크기가 큰 너트 장착시 너트를 당기는 방식이 작업 결과 품질이 더 양호함. 비교 : 1. 회전력 기반 압착 방식의 툴 (예 : htt
igotit.tistory.com
위 공구를 이용하면 M8 도 작업은 가능하였으나 , 팝너트에 최적화된 공구라 압착길이가 짧다.
2회에 나눠서 압착한다.
잭너트 를 공구에 장착
- M8 잭너트 길이가 3cm 인데 공구의 볼트 부분 길이가 짧긴하나 물어 주긴한다.

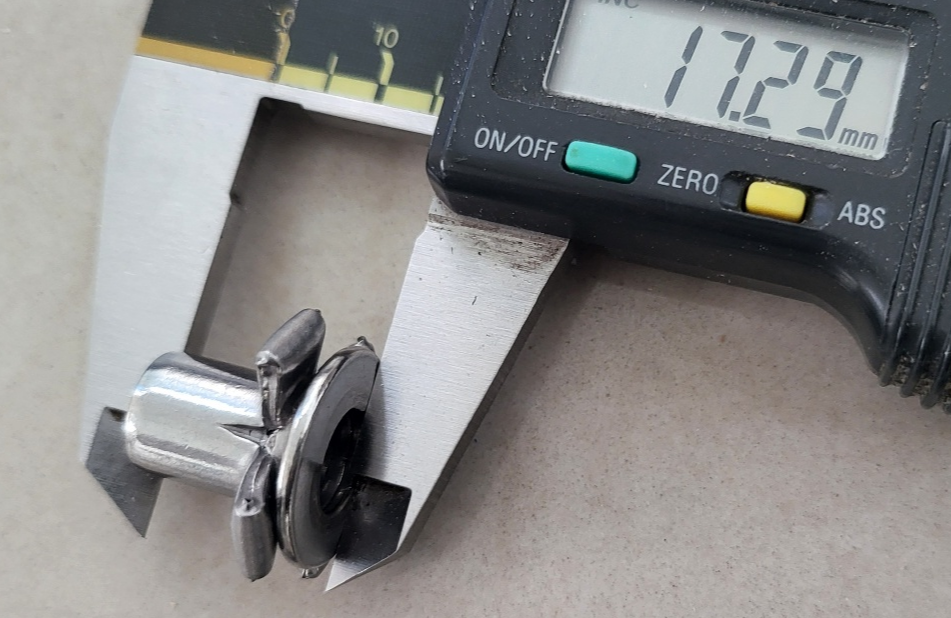

압착 1회
- 아래 사진의 너트 졉혀진 부분이 1회 압착했을때 이며 완전 압착되지 않는다.
압착 2회
- 공구의 볼트를 시계방향으로 돌려 위 사진처럼 볼트가 너트에 더 깊이 박히게 하여 한번 더 압착 해주면 아래처럼 완전 압착 된다.

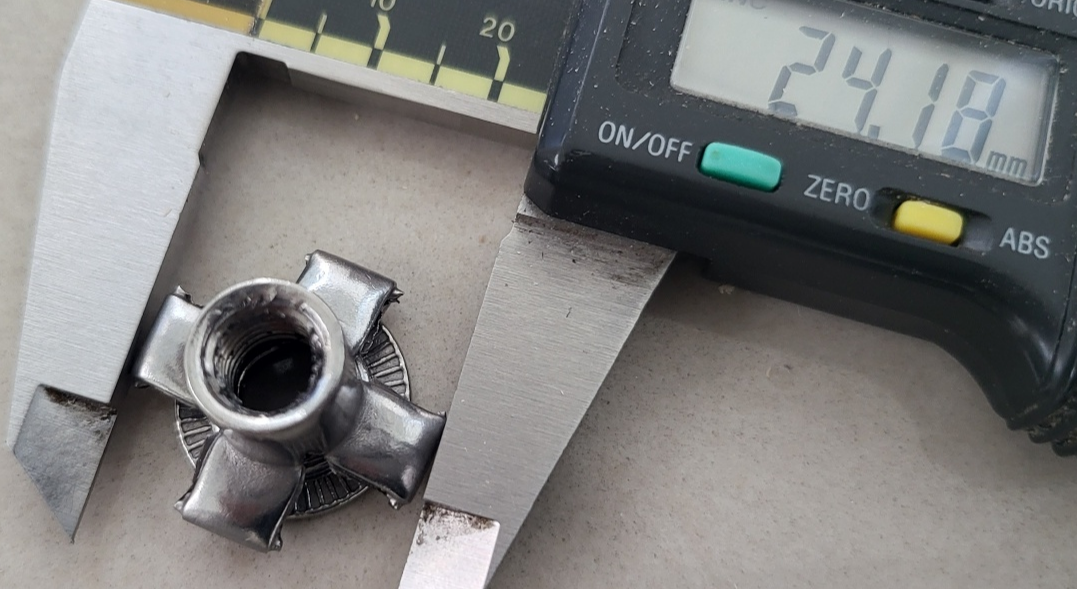

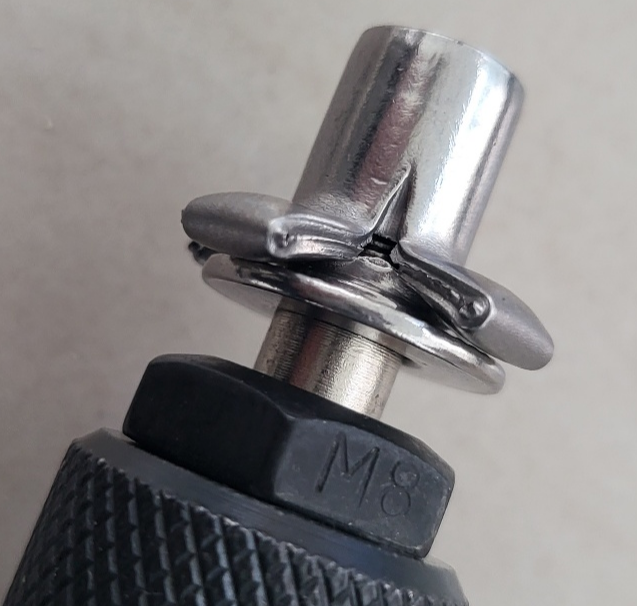

압착된 M8 너트 치수

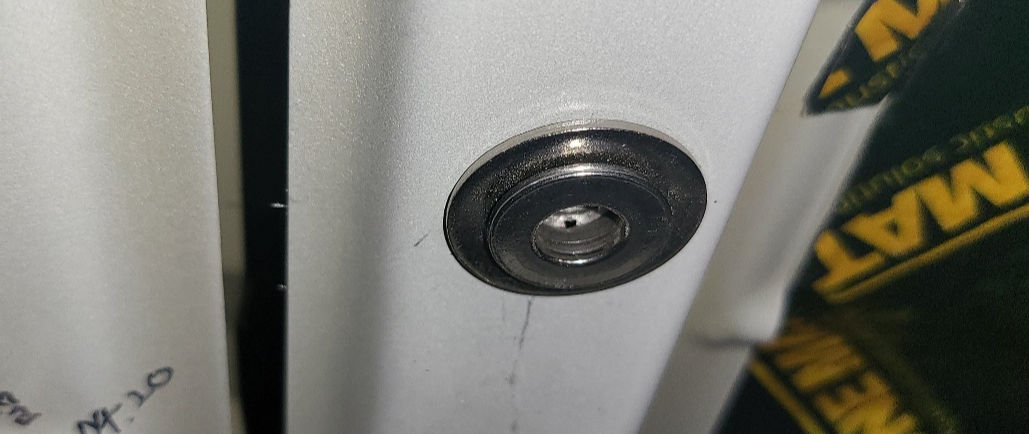

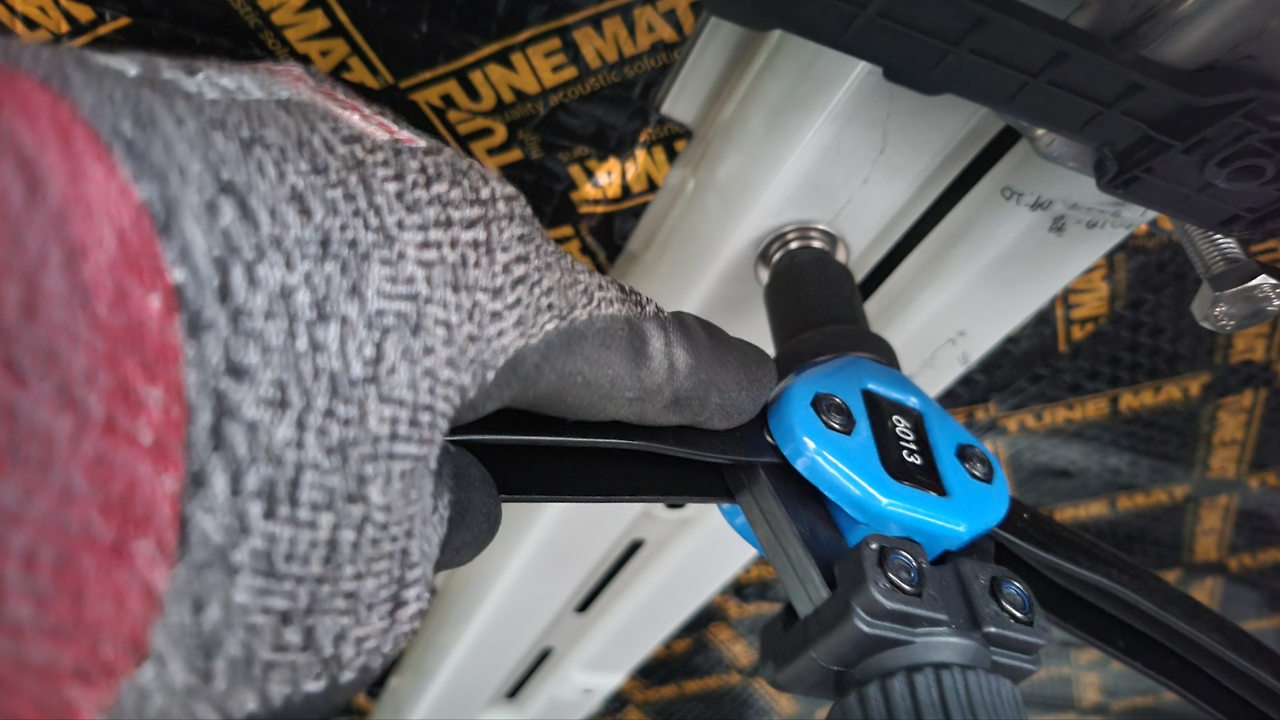

실 장착
확고하게 압착됨 . 튼튼.
연관
얇은 금속 판재 삽입 너트 내 하중 강도 향상
얇은 철판에 팝너트 장착시 문제 상황 - 아래 사진은 차량 프레임 철판에 M8 팝너트 삽입 한 것인데 (방법 상세 : https://igotit.tistory.com/5401), 볼트에 연결될 하중이 무거운 경우 (예 : 50kg 이상 )
igotit.tistory.com
차량 프레임에 팝너트 , 잭너트 달기
차량 프레임에 팝너트 달기 - 아래 사진처럼 차량 프레임에 볼트 체결 가능한 팝너트 장착 하기. 도구 준비 아래 사진 . 팝너트 건 에 체결대상인스텐 재질의 M8 팝너트 끼워져 있고, 뒷
igotit.tistory.com
팝너트 (리벳너트) . 규격 . 장착 공구 팝너트 리벳건
팝너트 (= 리벳 너트) - 철판 등의 뒷면에 접근하지 못하는 상황에서 너트를 리벳팅 방식으로 고정 가능하여 볼트 체결 가능하게 하는 것. 팝너트 장착 방법 팝너트 장착 원리 이해 차량에서 수동
igotit.tistory.com
첫 등록 : 2024.04.09
최종 수정 : 2024.04.24
단축 주소 : https://igotit.tistory.com/5357
