STM32L4R/S Reset, NRST
- NRST 핀은 칩 내부적으로 풀업저항 달려있다.
- 외부에서 NRST 핀에 Low 상태 최소 20usec 이상 유지하면 칩 리셋된다.

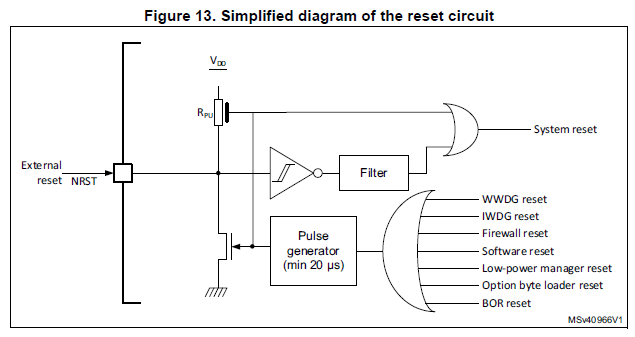

from : RM0432. STM32L4Rxxx and STM32L4Sxxx 페이지 216~
연관
STM32. 리셋핀 NRST 풀업저항.
개요 STM32 리셋 핀 NRST 특성과 핀 제어 방법. STM32L, STM32F 의 경우, 아래와 같이 소자 내부에 풀업저항 (40k옴) 고정적으로 연결된 상태이다. 1. 설계하는 회로에서 STM32 리셋 하지 않는 경우엔 NRST 핀
igotit.tistory.com
상위 정리
https://igotit.tistory.com/244 의 STM32
STM32. nRF52. ESP32. EFM8. EFM32. PSoC 활용 정리.
STM32. nRF52. ESP32. EFM8. EFM32. PSoC 총정리 제조사 칩 주요특징 실리콘랩 8bit MCU EFM8 시리즈 32bit EFM32 시리즈 EFM8 싸다. STM STM32 . 최고 항상 만족. Cypress pSoC pSoC6 은 기대해볼만. NORDIC nRF52 블투 무선솔루
igotit.tistory.com
첫 등록 : 2019.09.02
최종 수정 :
단축 주소 : https://igotit.tistory.com/2292
