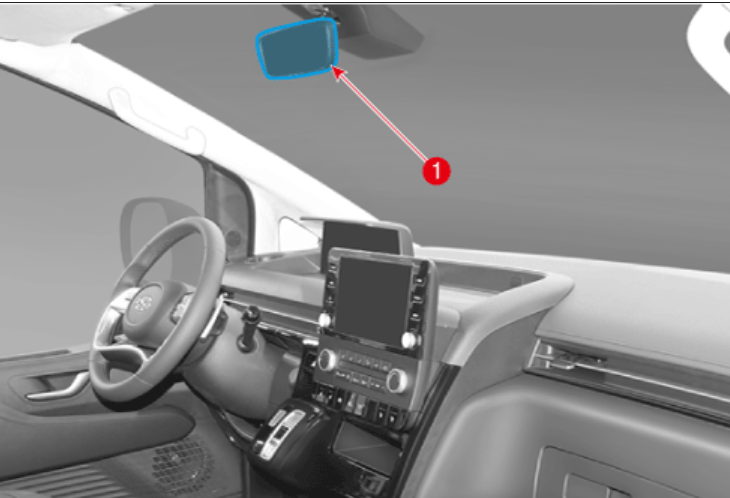

스타리아 . 탈거 . 분해 . 룸미러





























탈거 상세

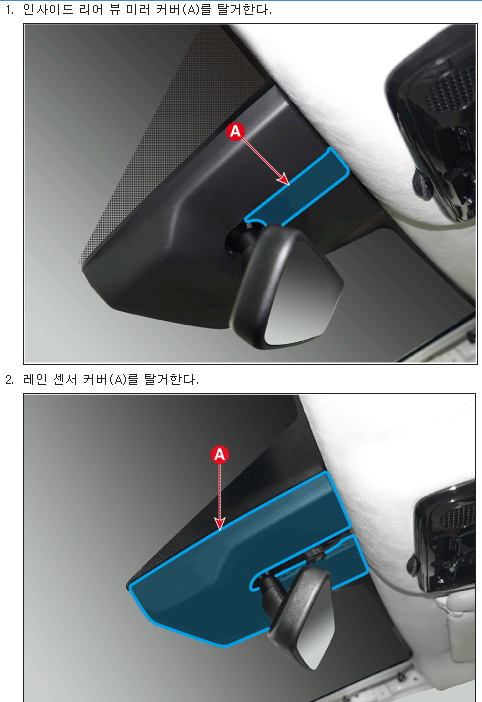

앞의 설명 1에 해당하는 것

- 탈거 한 커버 모습. 체결 구조물들을 보면 특별한 것 없다. 윗 부분 먼저 빼내면 이후는 쉽게 빠짐.

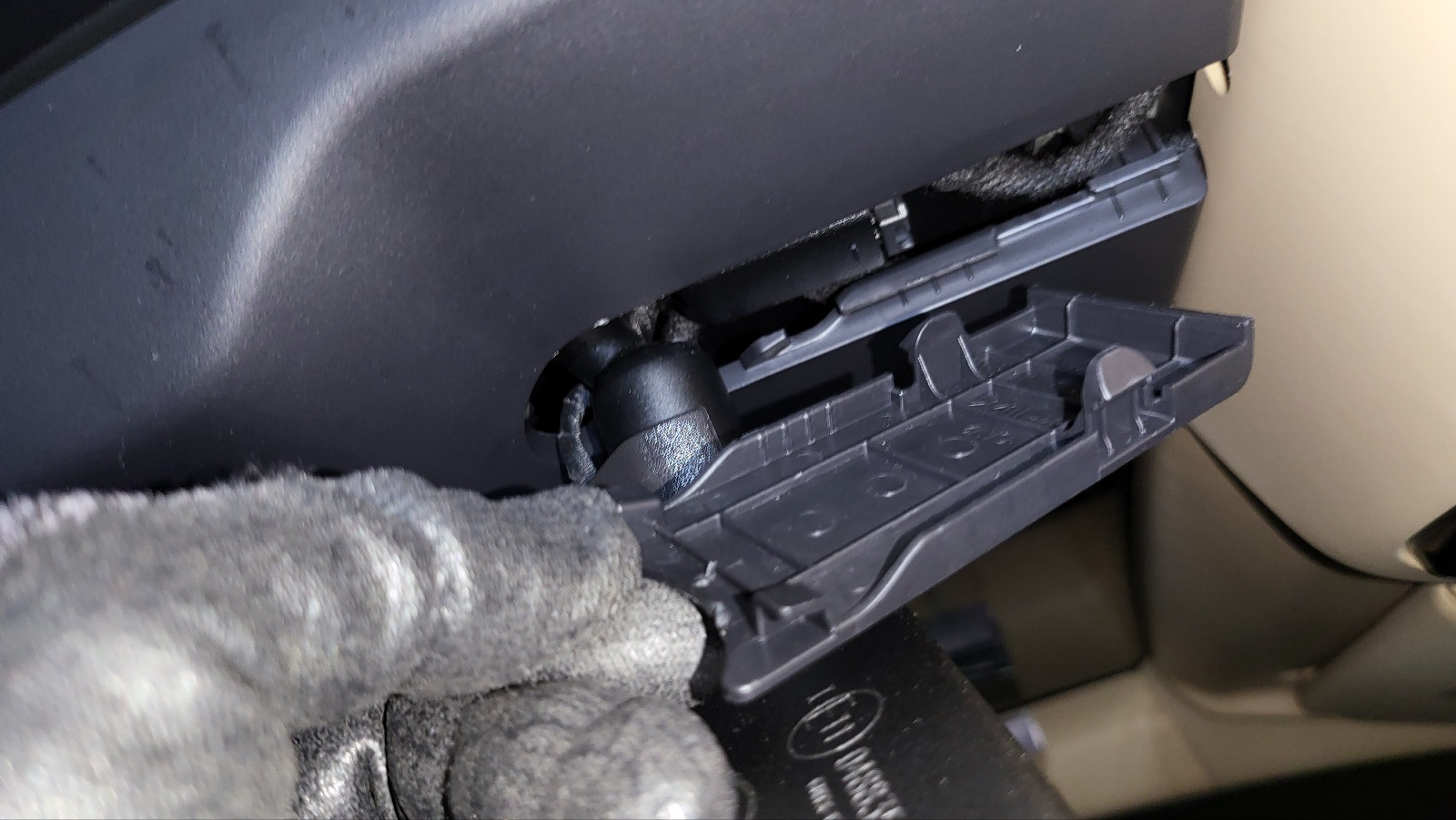

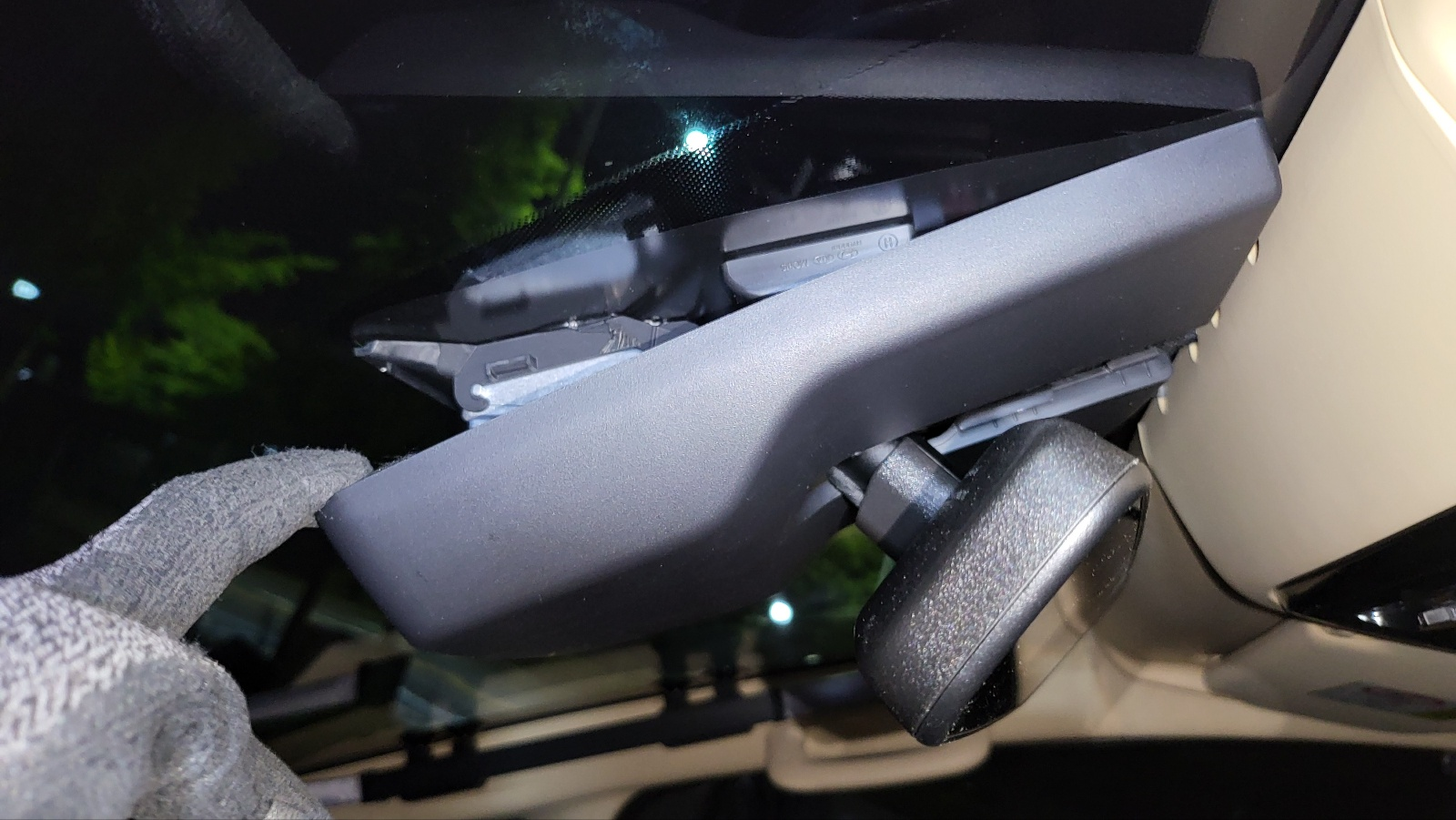

앞의 설명 2에 해당하는 커버 탈거

- 기교 필요함.

- 먼저 아래 부분부터 아래로 당겨 빼내고 나서  앞 방향으로 슬라이딩 시켜 빼낸다.

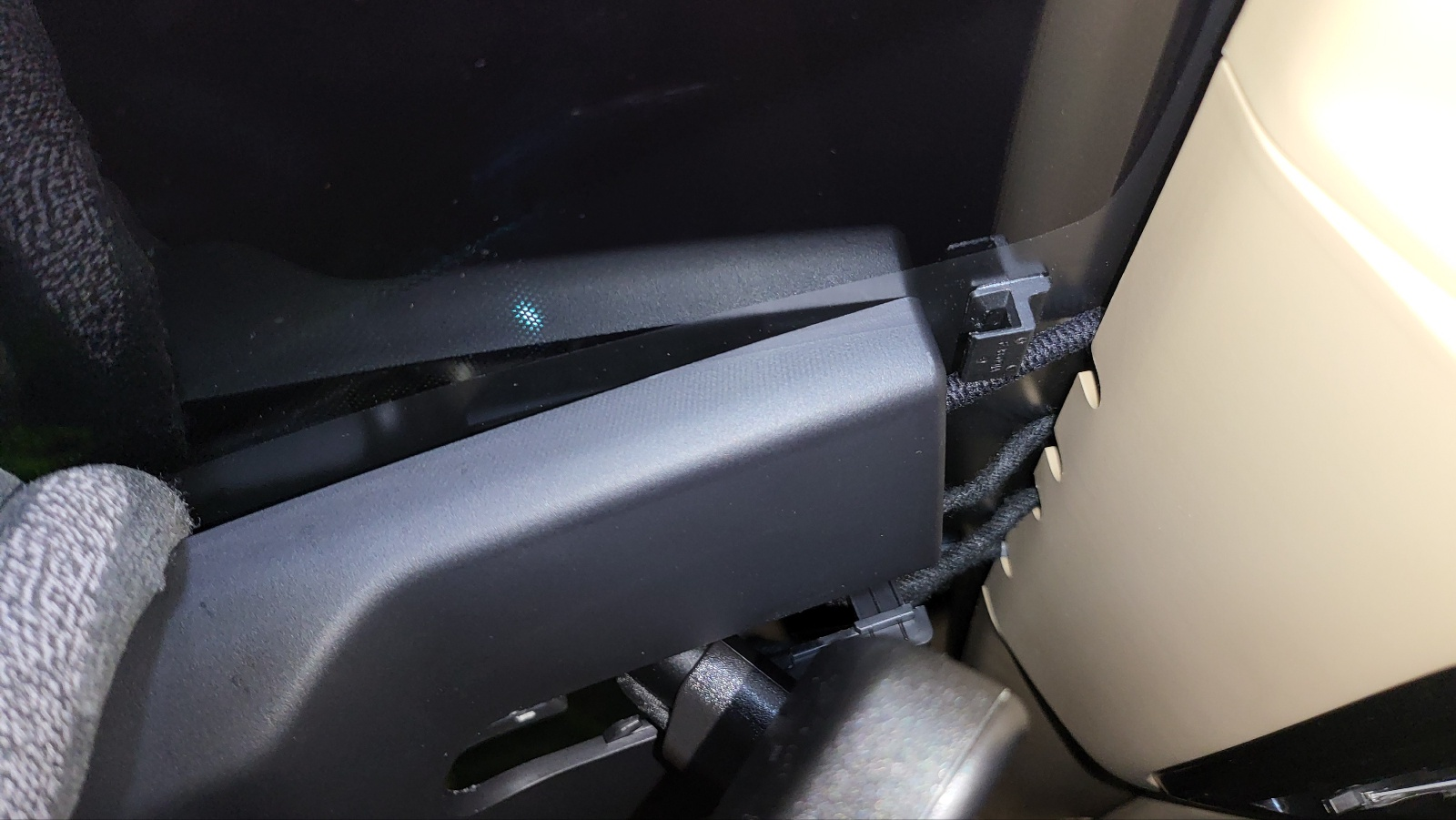

커버 빠진 모슴. 유리에 붙어 있는 체결 구조를 보면 슬라이딩 방식으로 꼽혀 있었음.

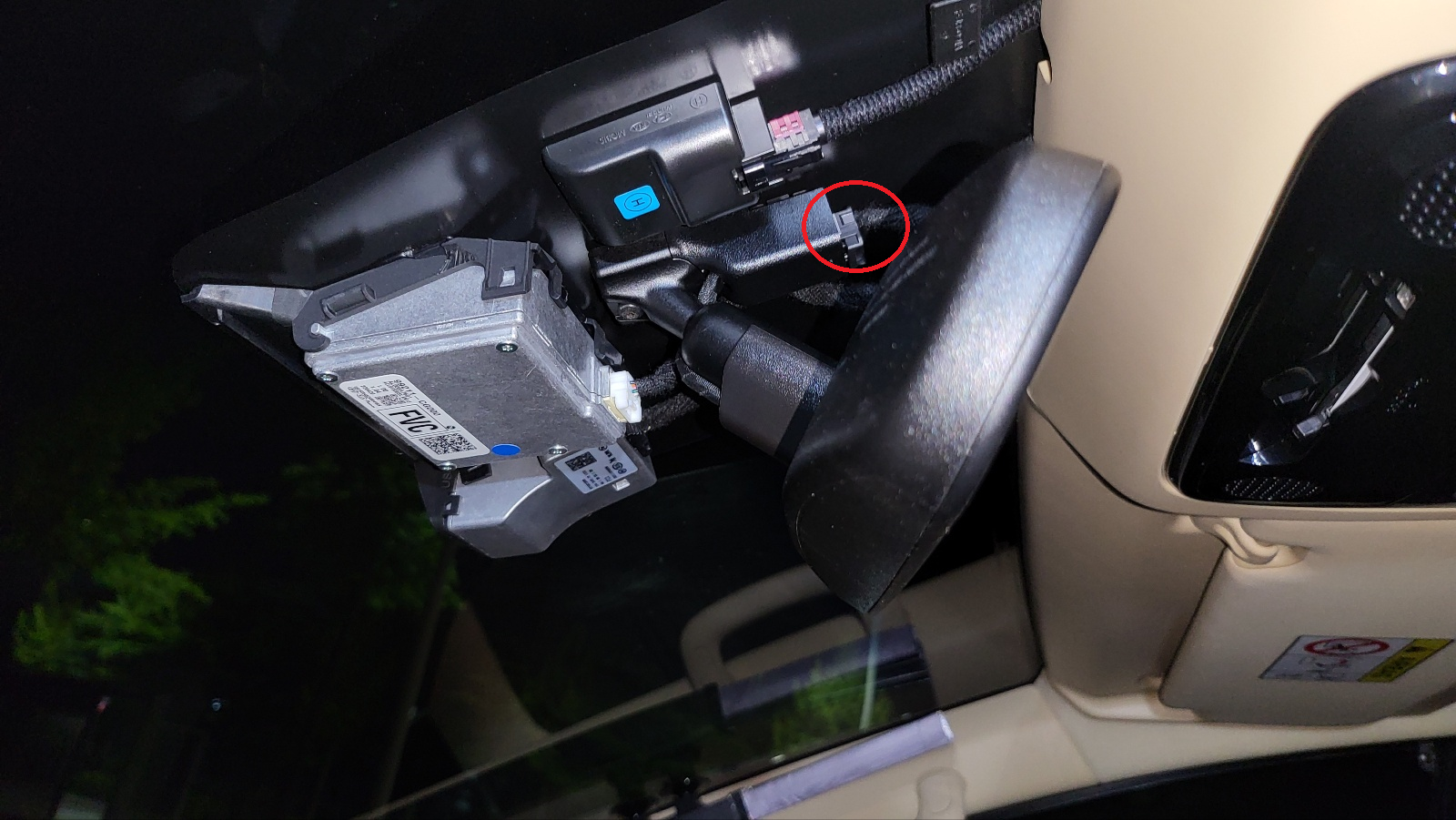

룸미러에 연결된 커넥터 분리

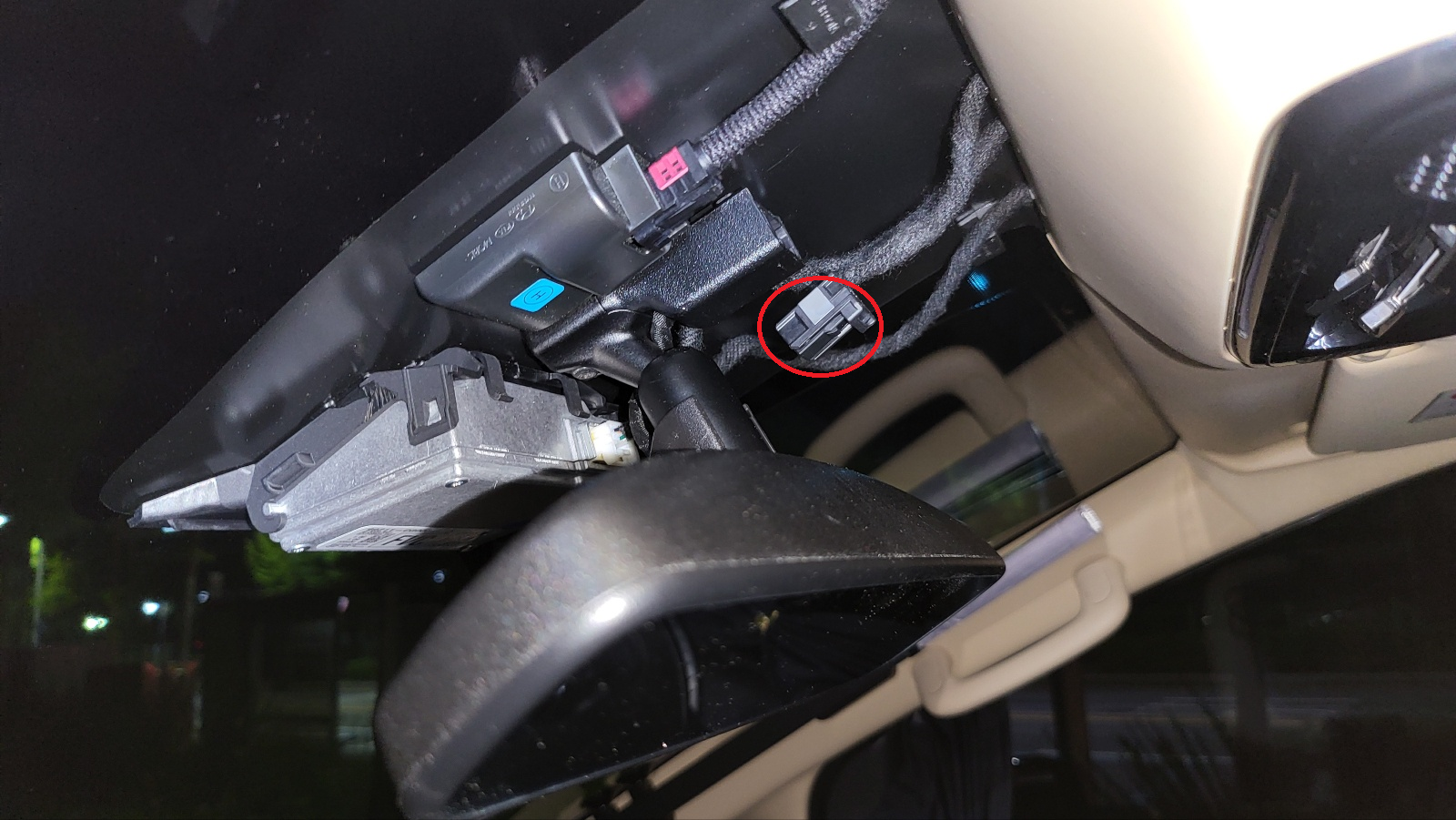

- 아래 붉은 원 부분. 커넥터에 후크가 있고 후크를 손으로 누른 상태에서 빼낸다.





커넥터 빠진 모습.

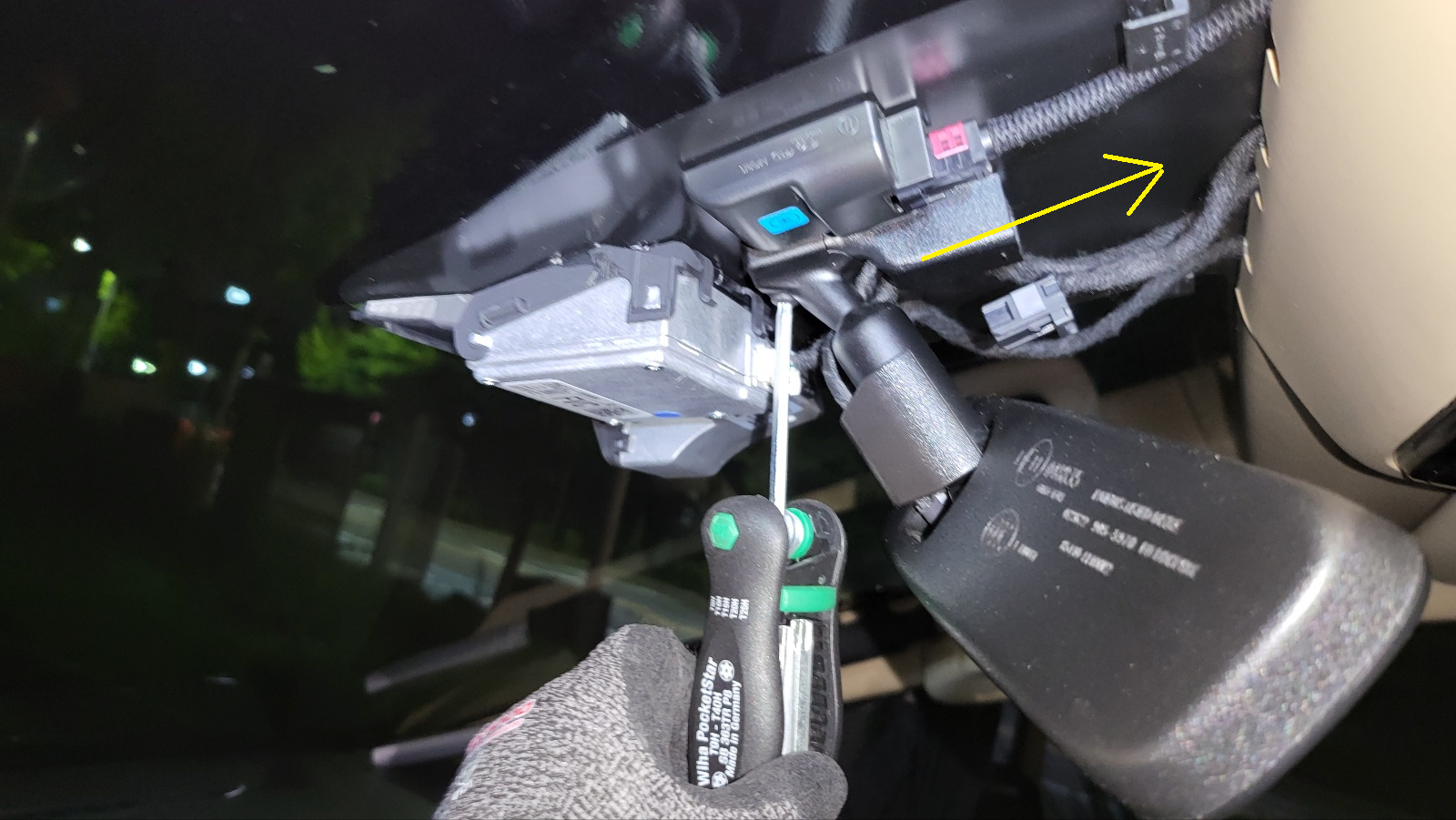

볼트 풀기. 별렌치임

- 볼트 풀고 나서 룸미러 전체를 아래 사진의 노란색 화살표 방향으로 슬라이딩 시킨다.

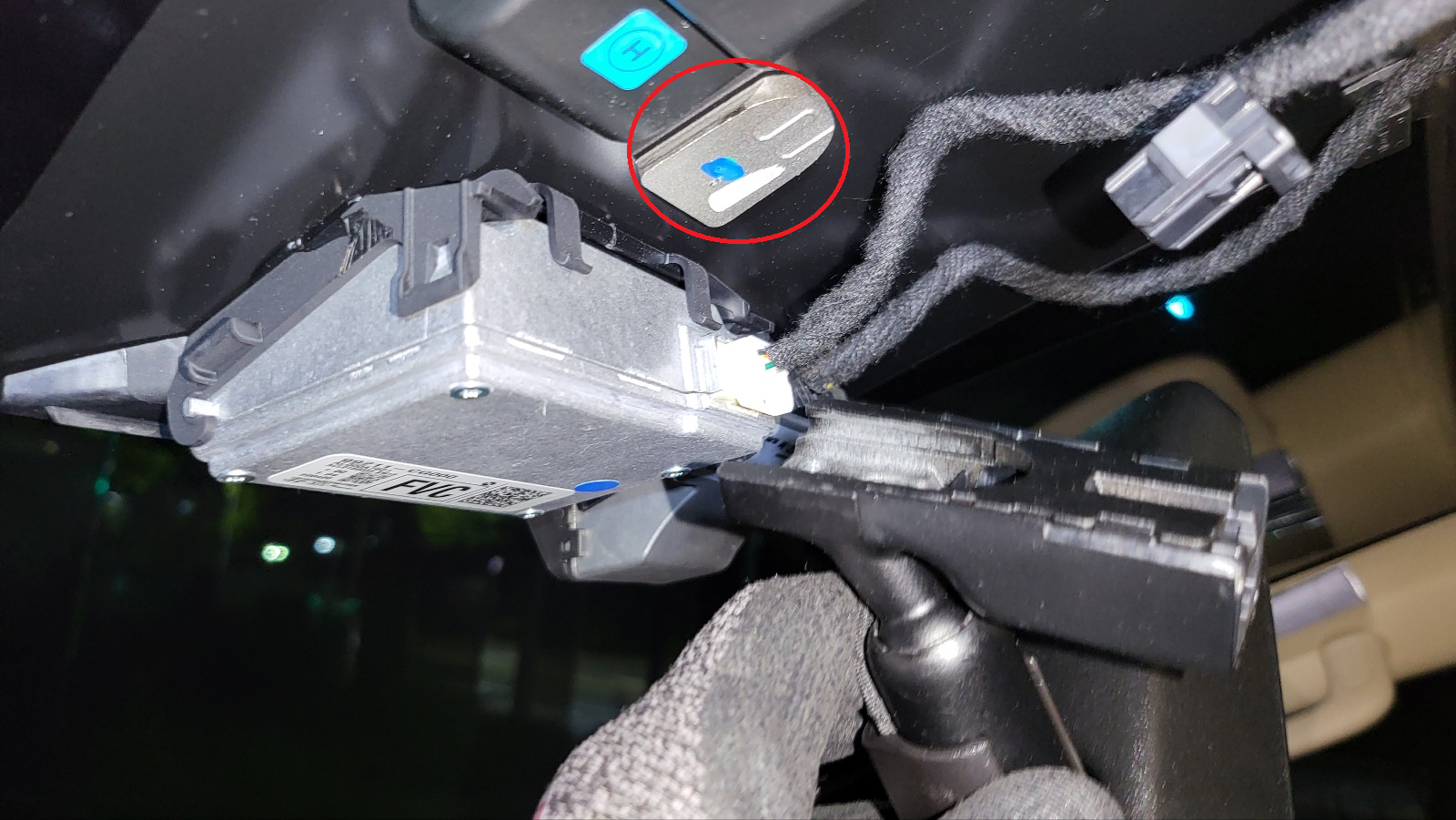

슬라이딩 시켜서 빼낸 모습. 아래 사진의 붉은 원부분이 유리에 고정되어있는 체결 수단.

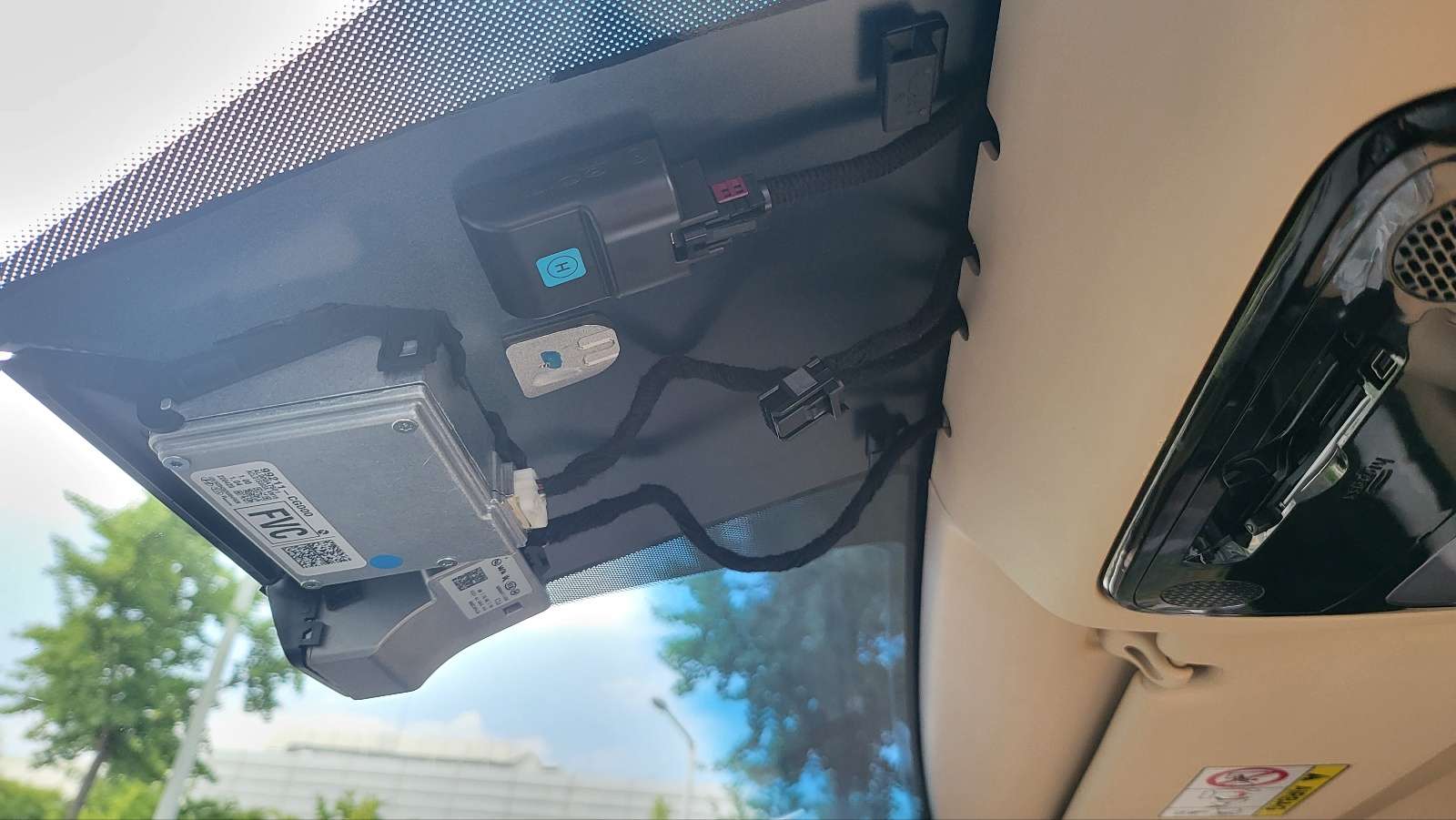

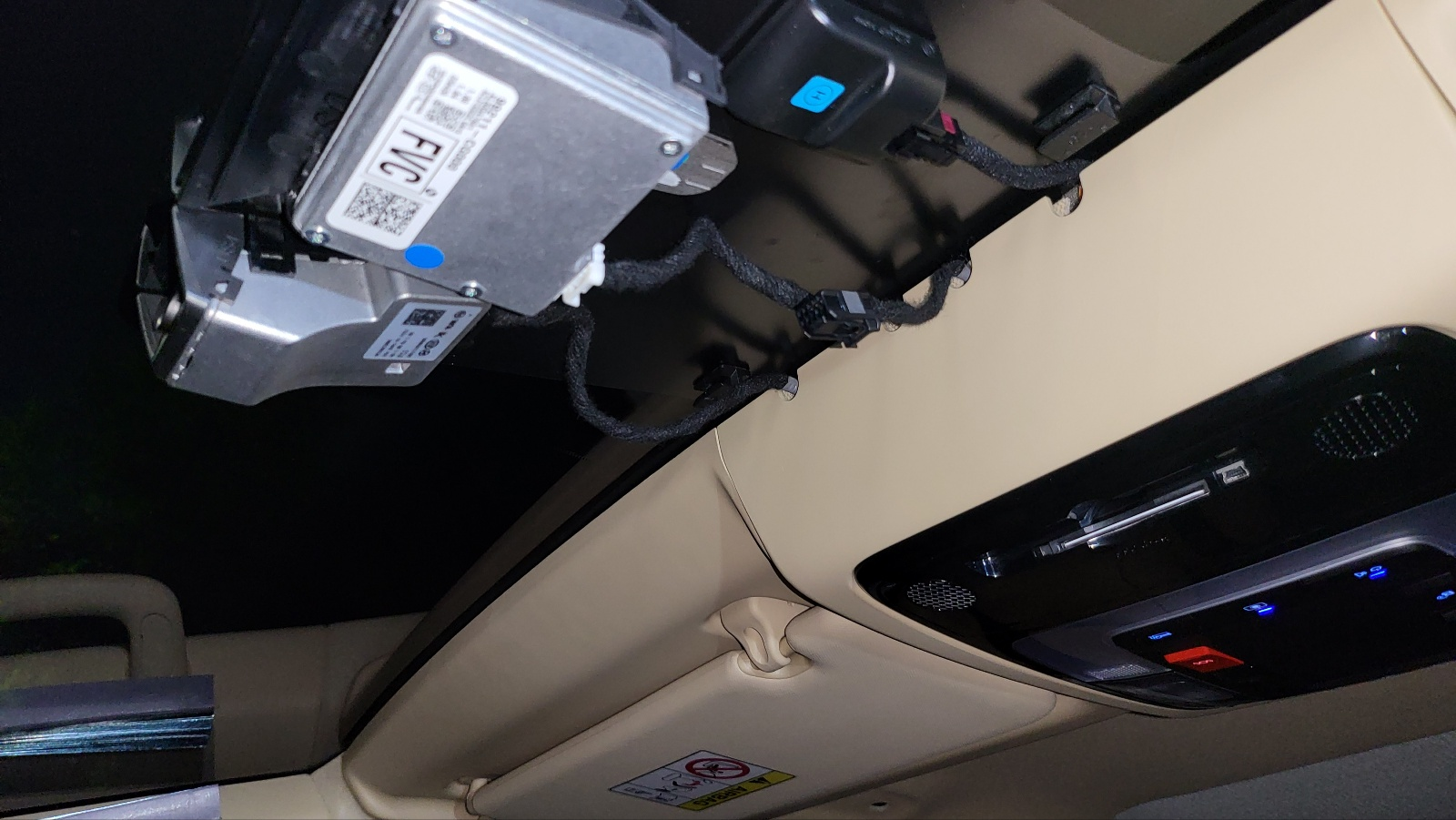

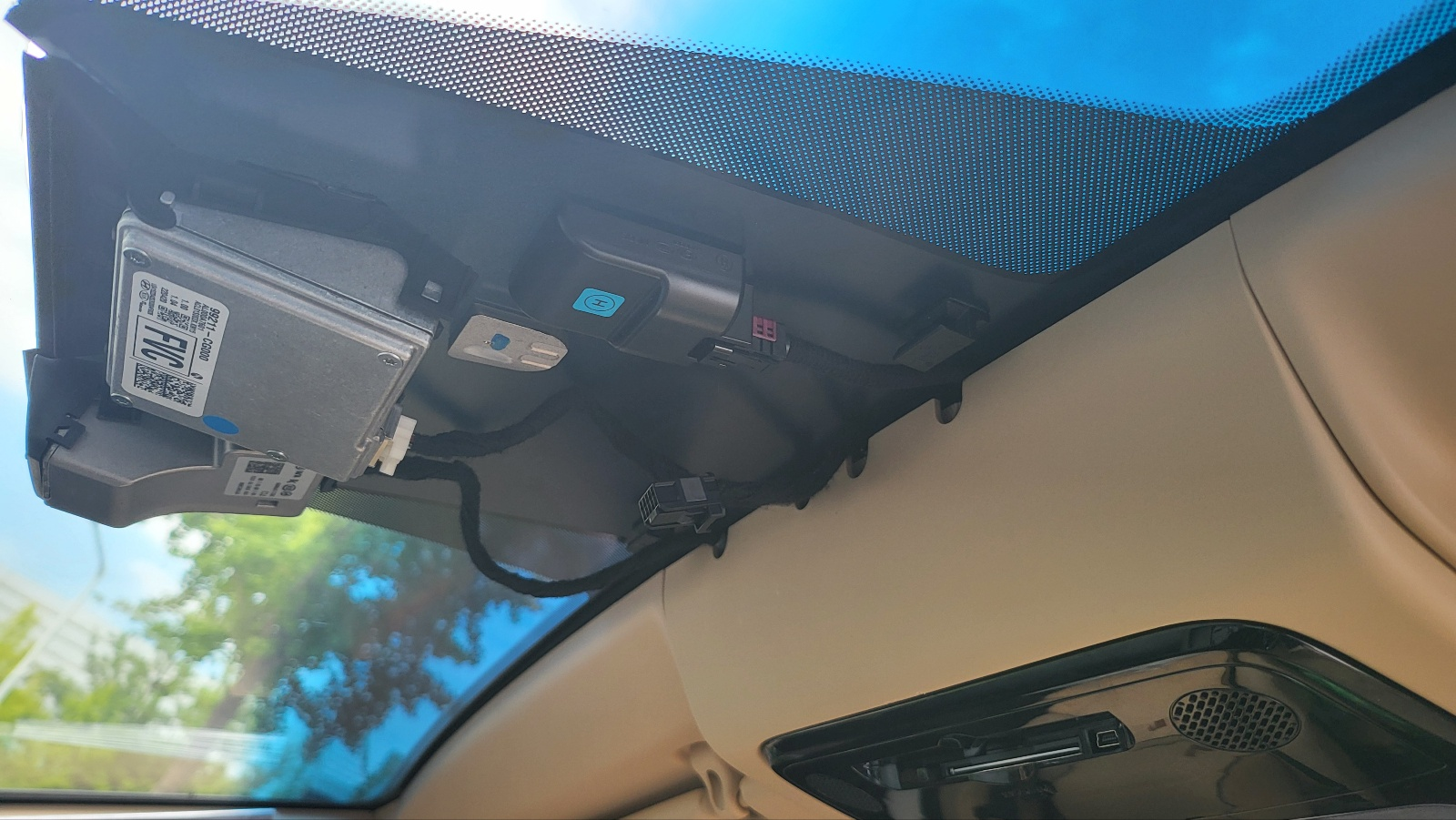

룸미러 상단 상황.

- 천장 트림에 부분적으로 구멍있고, 케이블들이 이곳으로 나옴.













 룸미러 분해

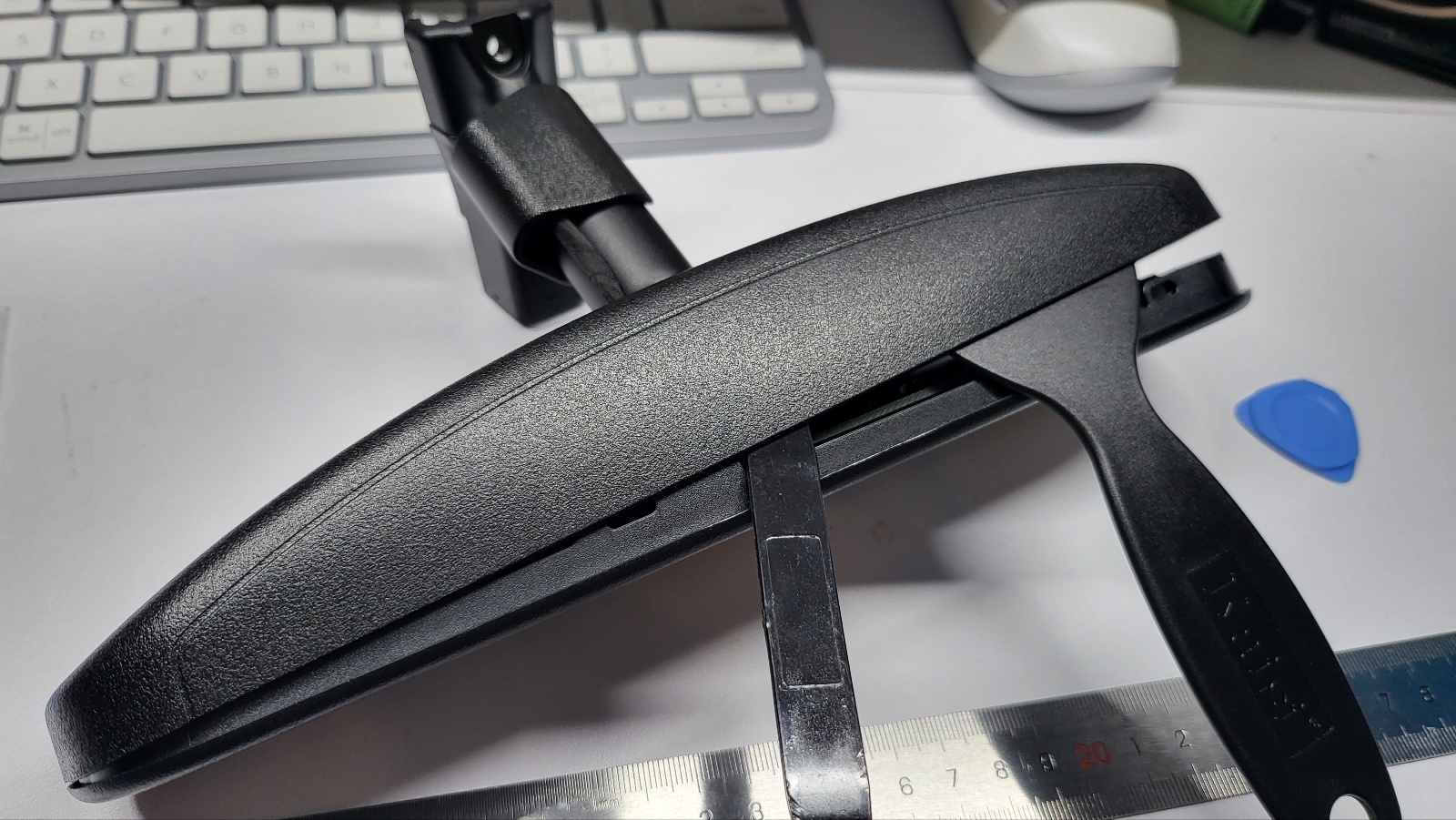

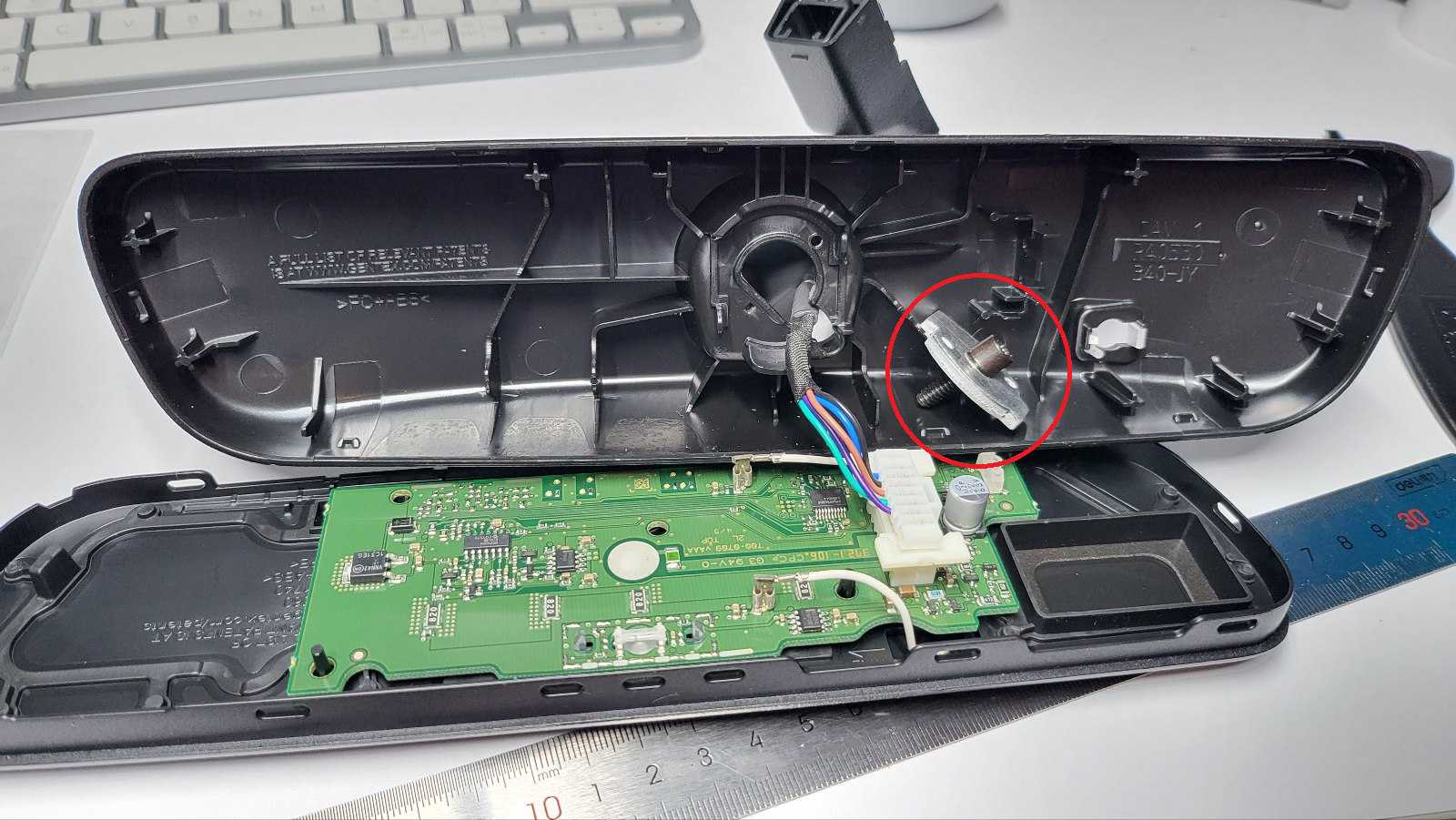

룸미러 파팅 라인에 리무버 집어 넣고 꺾다보면 다 빠짐. 볼트 전혀 없이 사출물의 체결 구조로만 결합되어 있음.

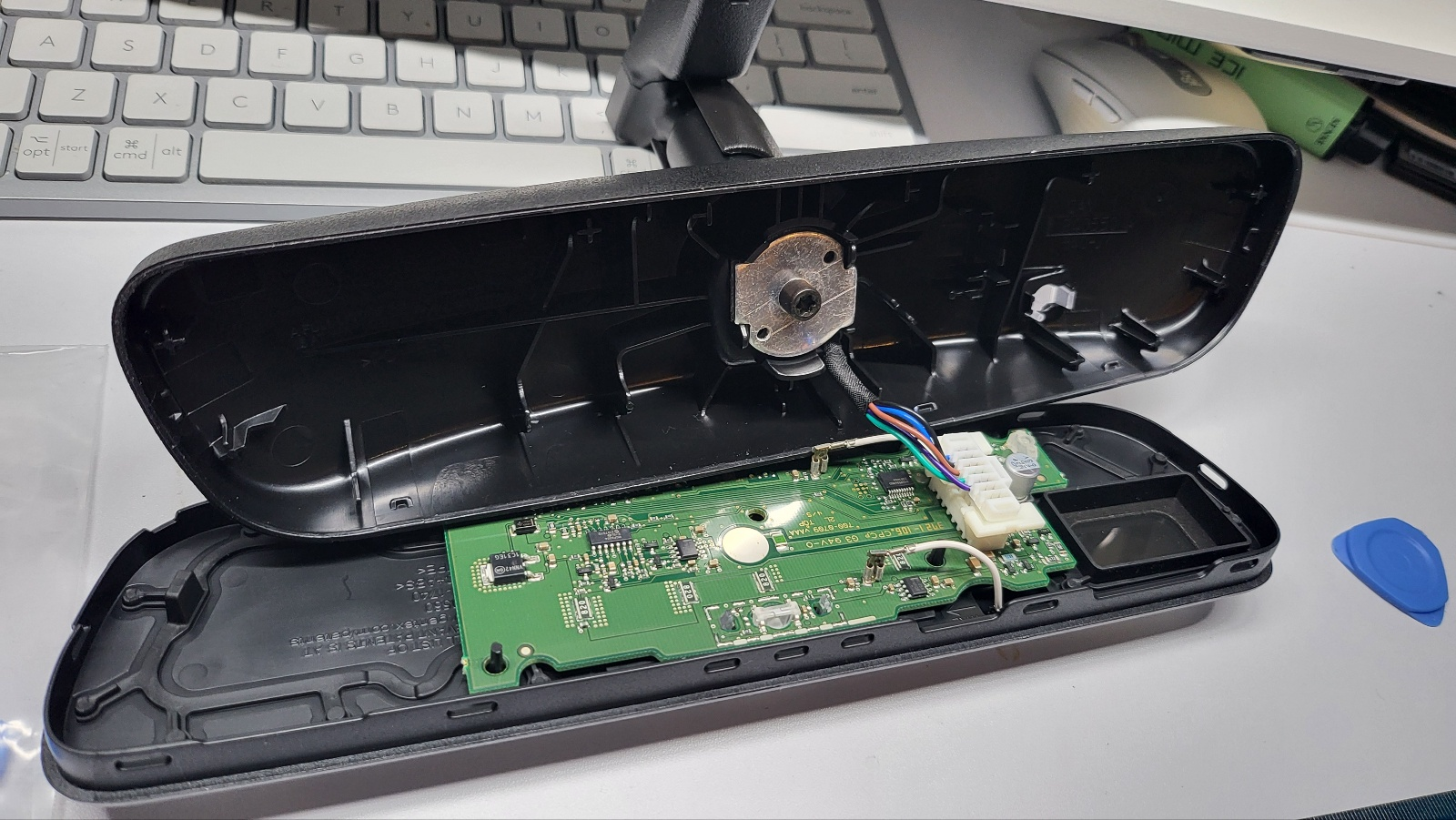

룸미러 ECM 관련 PCB 보드 보인다.





거치 수단 분리

- 별렌치로 볼트 풀면 분리된다.

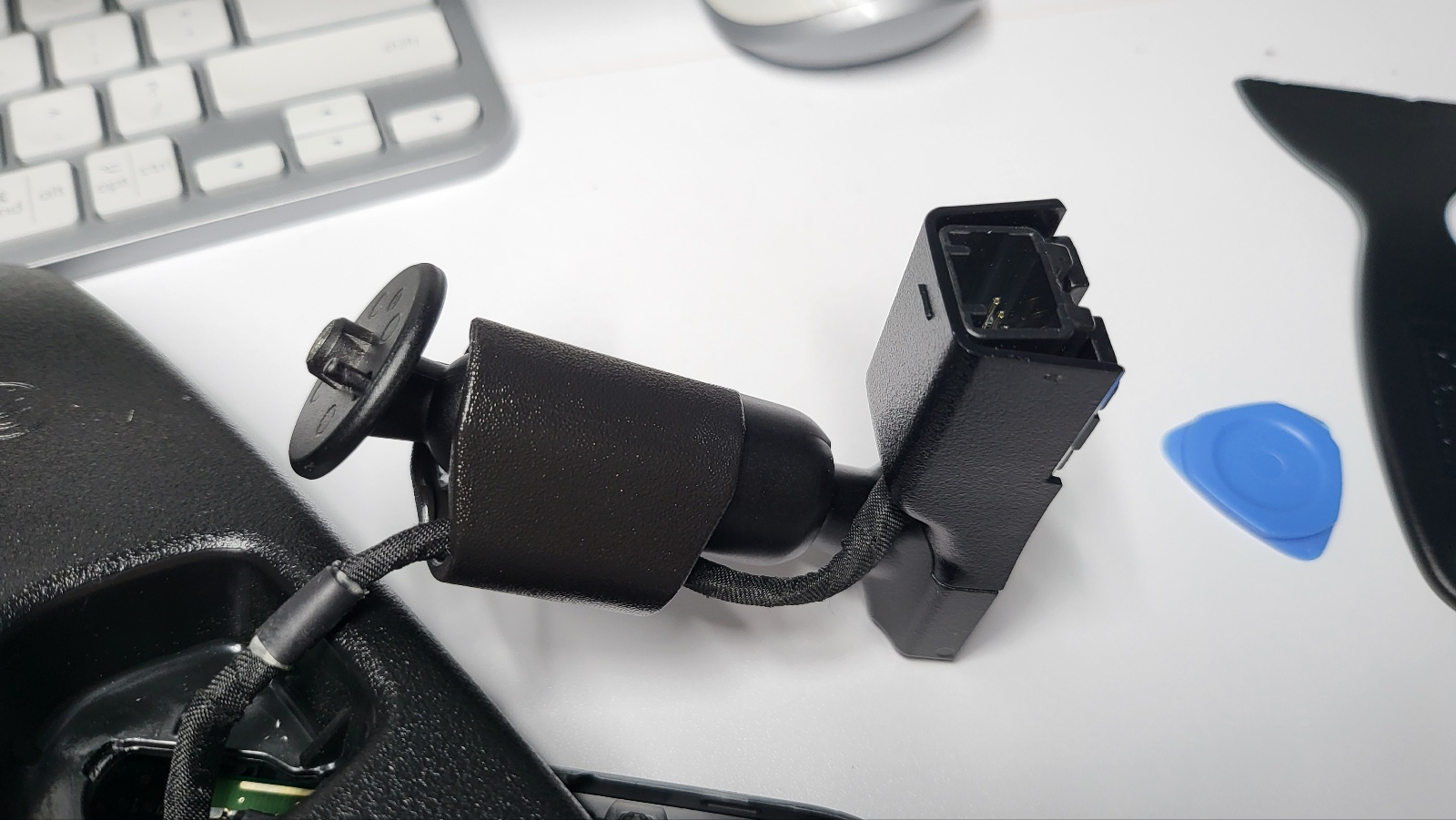

거치 부분

- 커넥터도 분리해보자.

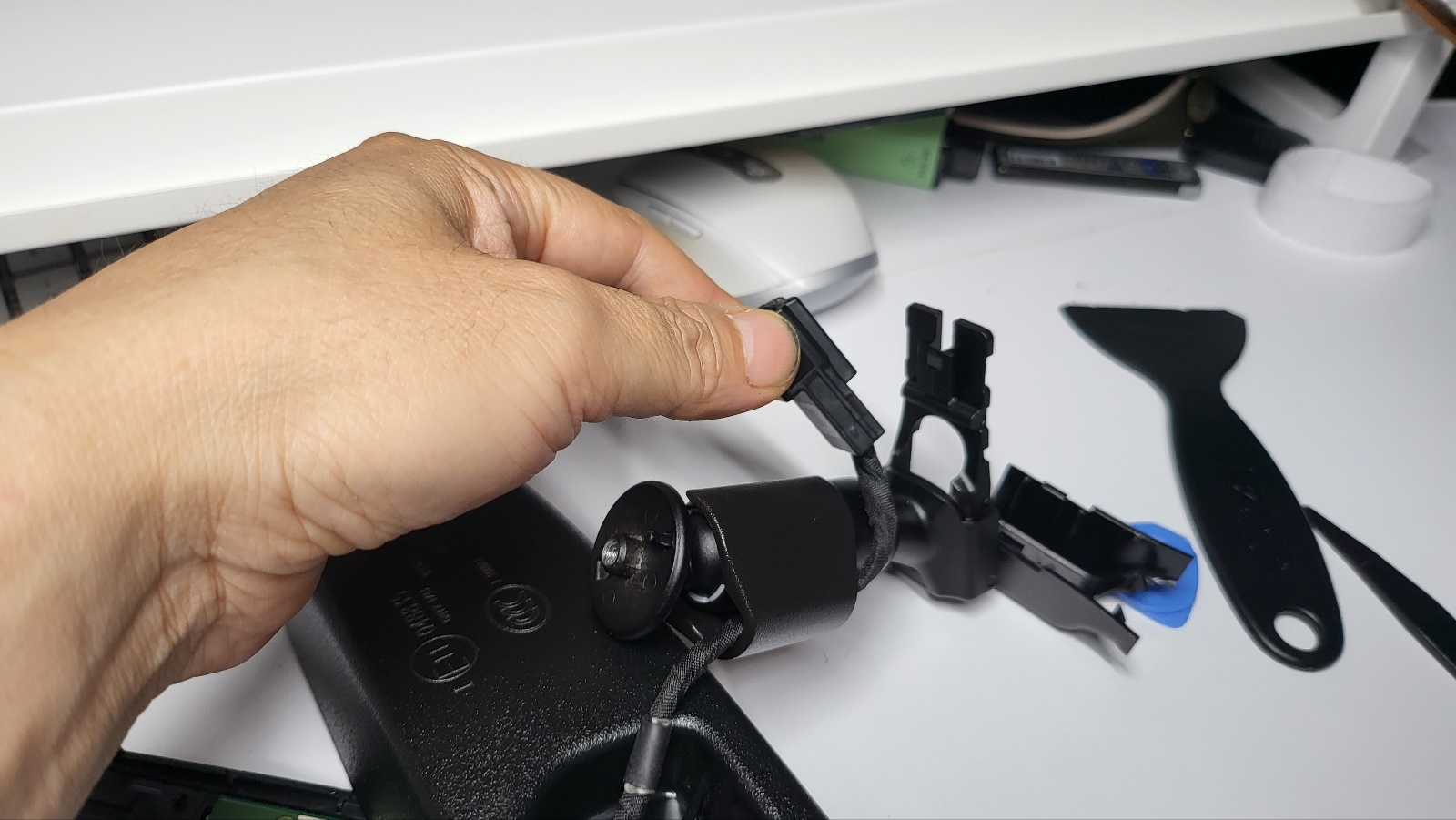

커버 분리 하고 (아래 사진의 키보드 앞에 있는것 이 분리된 커버) , 커넥터 부분을 윗방향으로 슬라이딩 시키면 분리된다.





커넥터 분리함.





커넥터 분리하고 커버 다시 끼워둠.

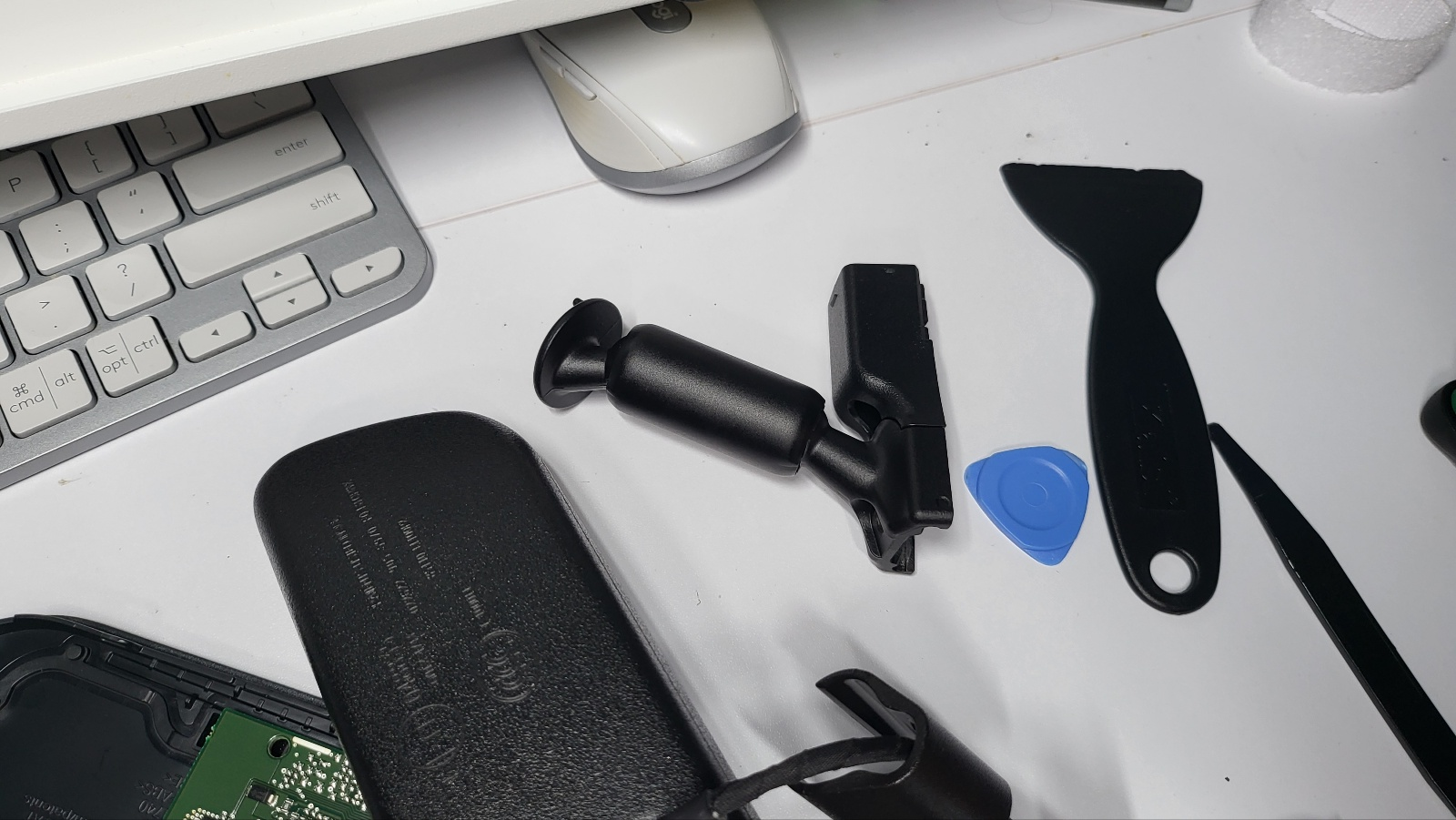

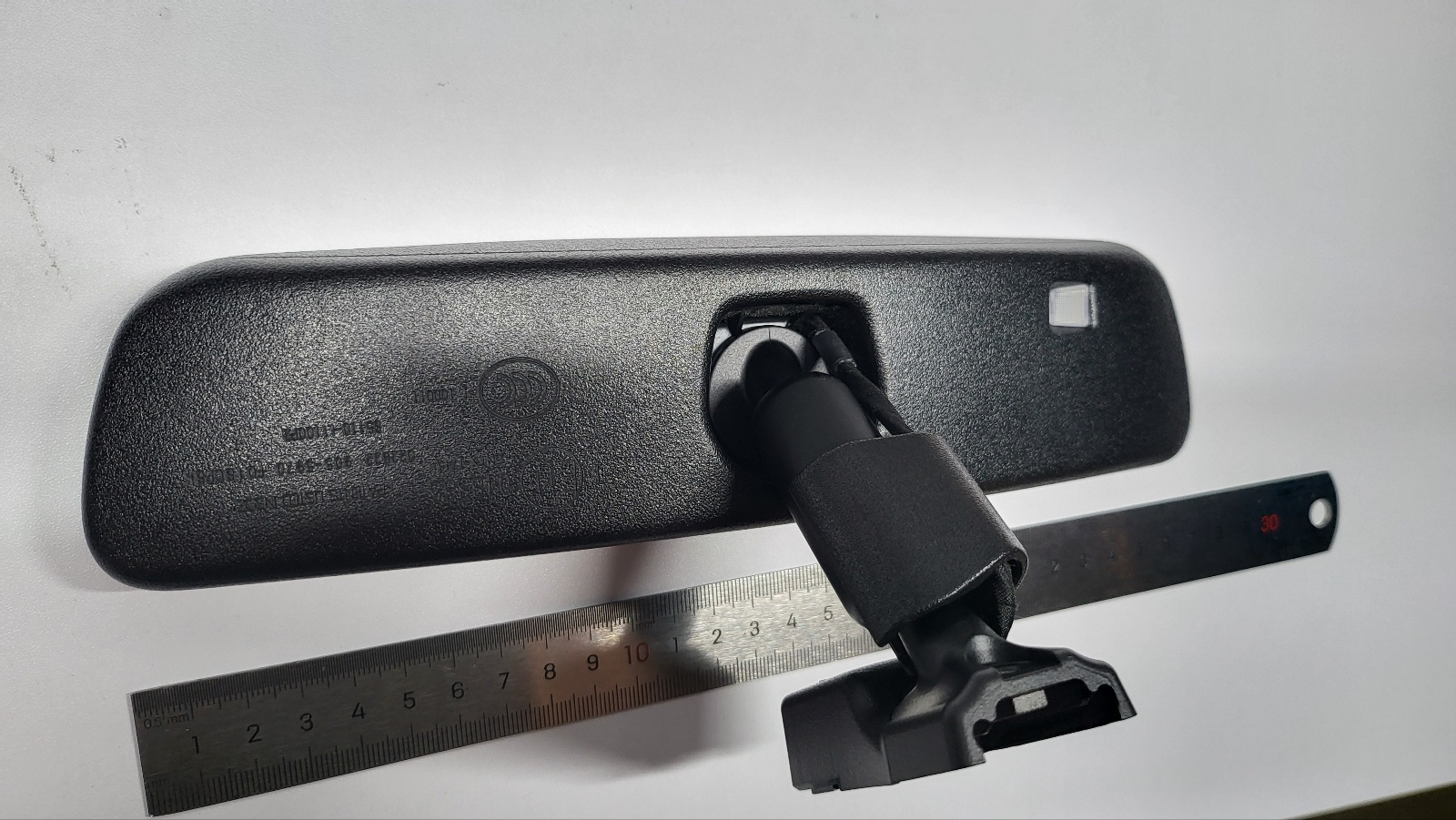

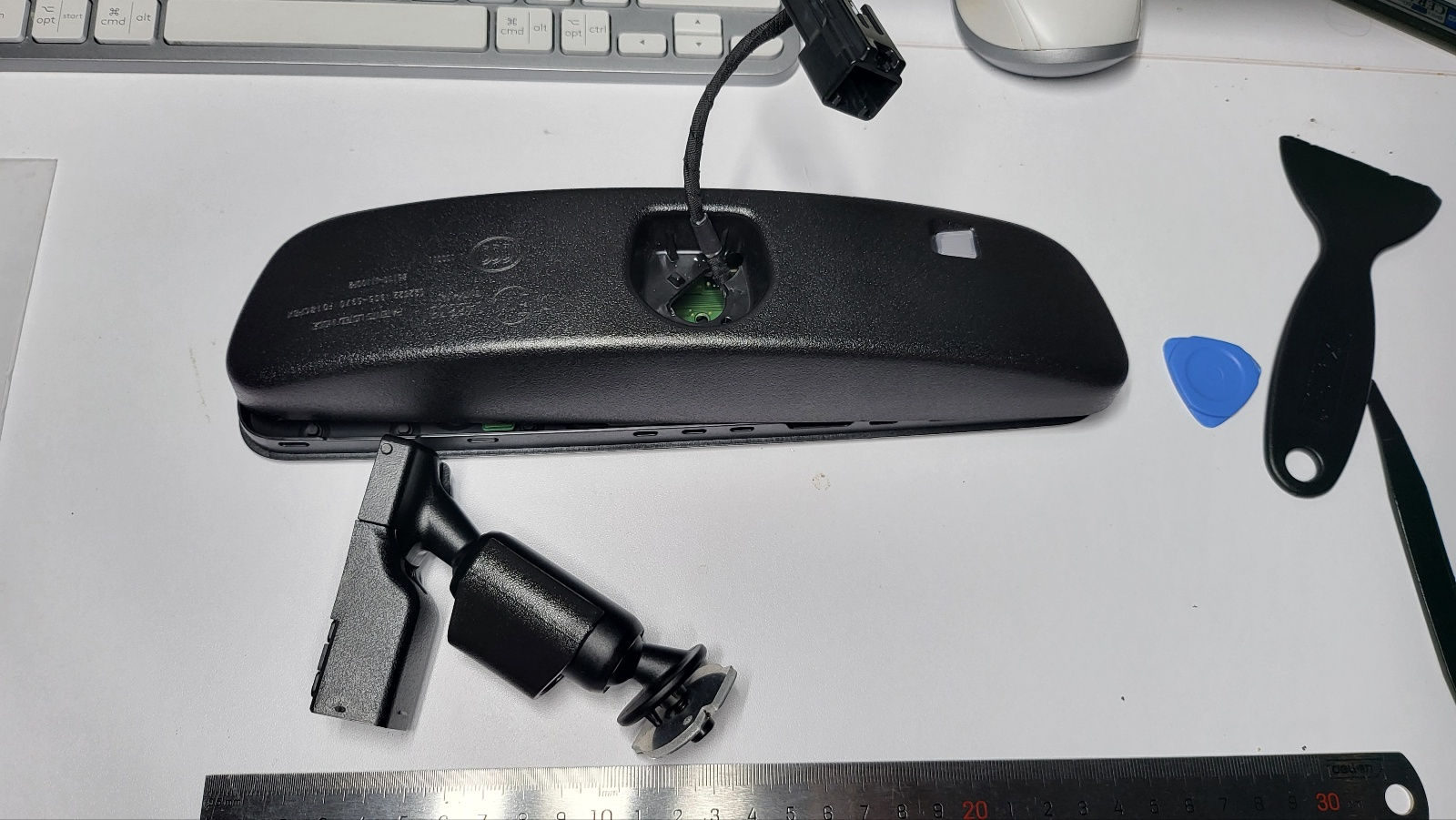

분리된 룸미러와 거치기구물.









분해한 룸미러 거치대 활용



DIY . 스타리아 . 룸미러형 블박 달기 . 순정 룸미러 거치대만 분리 활용.
