DIY . 스타리아 . 룸미러형 블박 달기 . 순정 룸미러 거치대만 분리 활용.

by i.got.it 2024. 7. 4.





개요

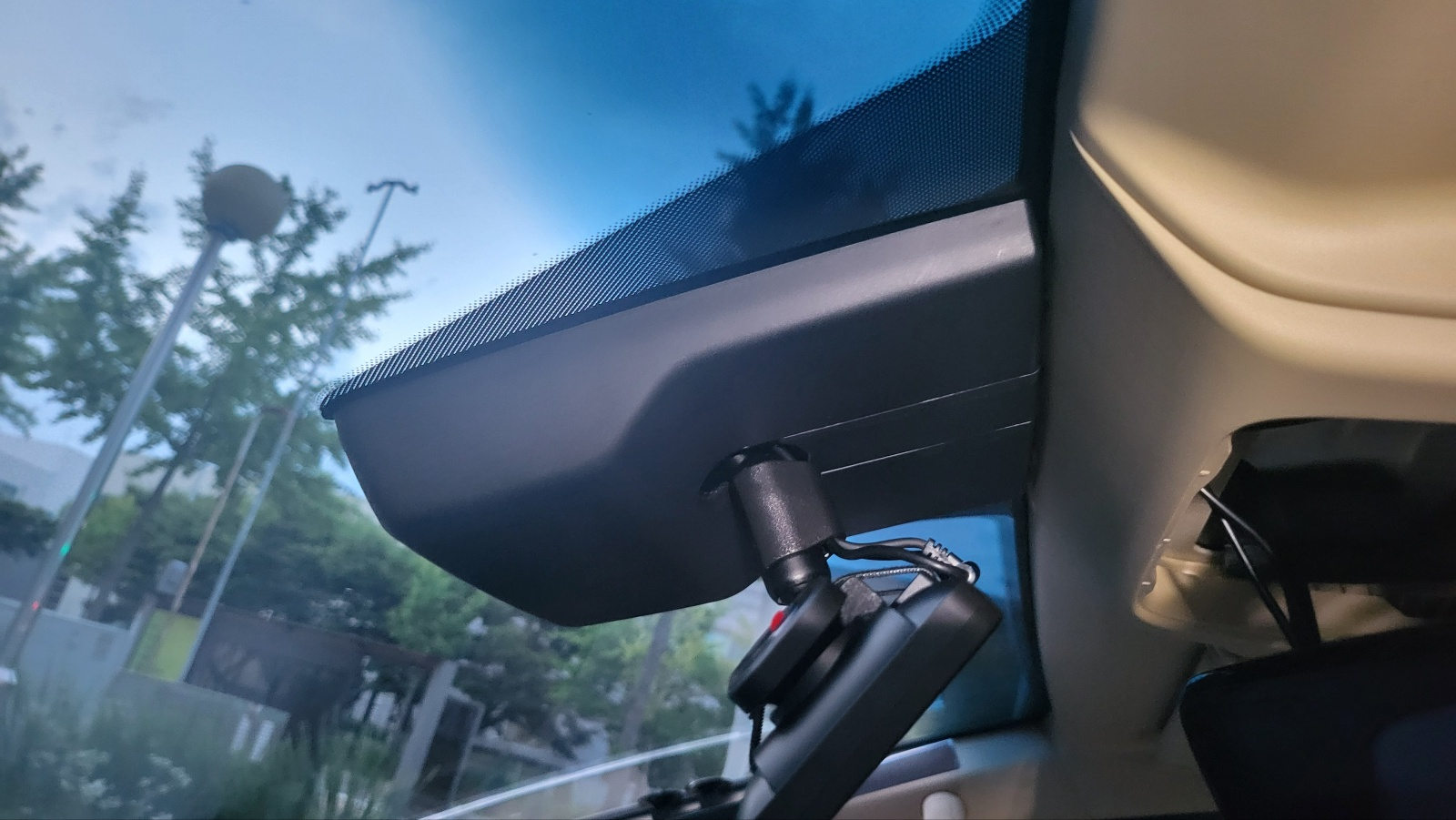

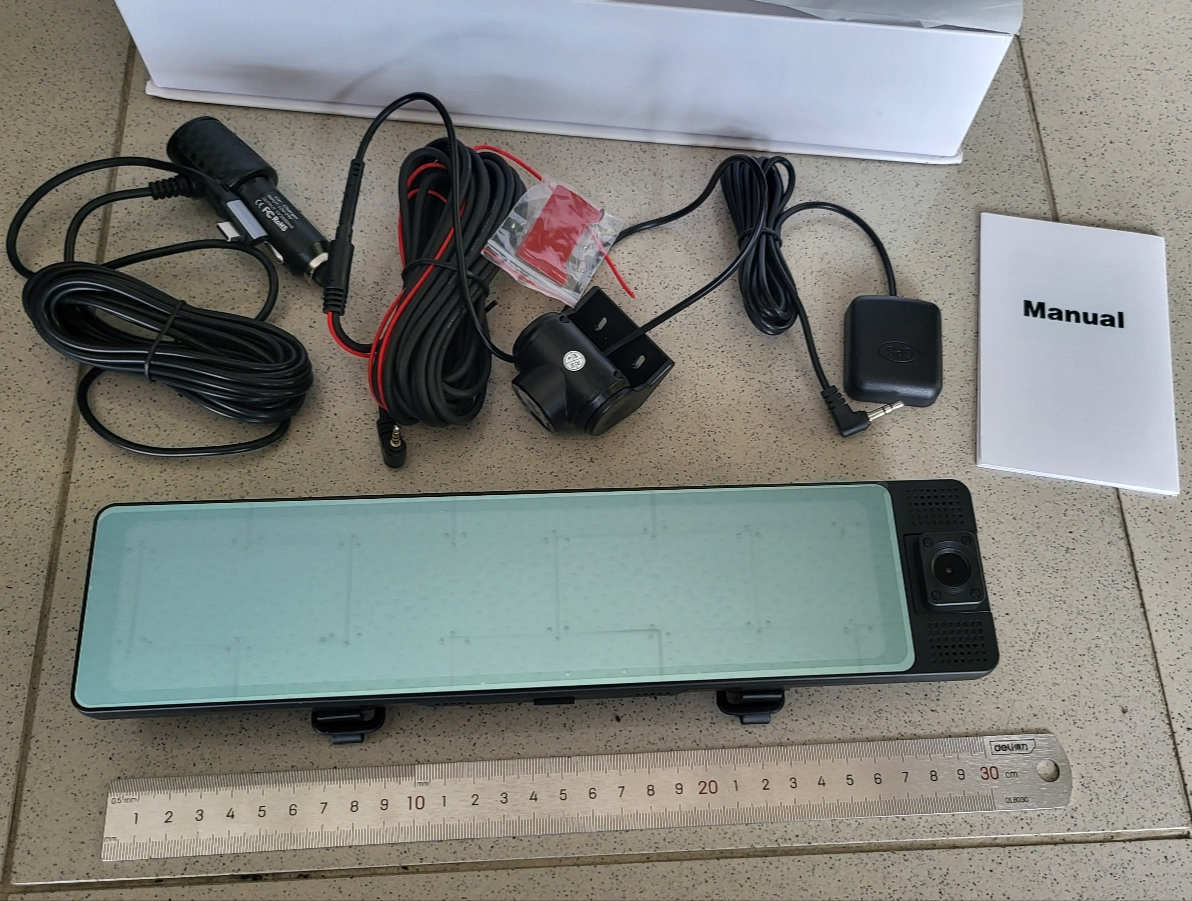

4k 3채널 룸미러형 블랙박스 거치하여 실내 카메라(아래 사진의 오른쪽에 보이는 것)도 전면으로 향하게 하여 "전방 + 우측" 담당하고 , 전방 카메라는 "전방 + 좌측"을 담당하게 하여 초광각 시야각 확보하려고 했는데, 실제 장착 해보면 순정 룸미러와 간섭이 있어 실내카메라가 전방을 향하지 못함.







위  문제를 해결하기 위하여 순정 룸미러를  분리하고 미러 거치대만 활용하기로 함.







순정 룸미러 분해

- 룸미러 분해방법 상세



스타리아 . 탈거 . 분해 . 룸미러

탈거 상세  앞의 설명 1에 해당하는 것 - 탈거 한 커버 모습. 체결 구조물들을 보면 특별한 것 없다. 윗 부분 먼저 빼내면 이후는 쉽게 빠짐.    앞의 설명 2에 해당하는 커버 탈거- 기교 필요

igotit.tistory.com

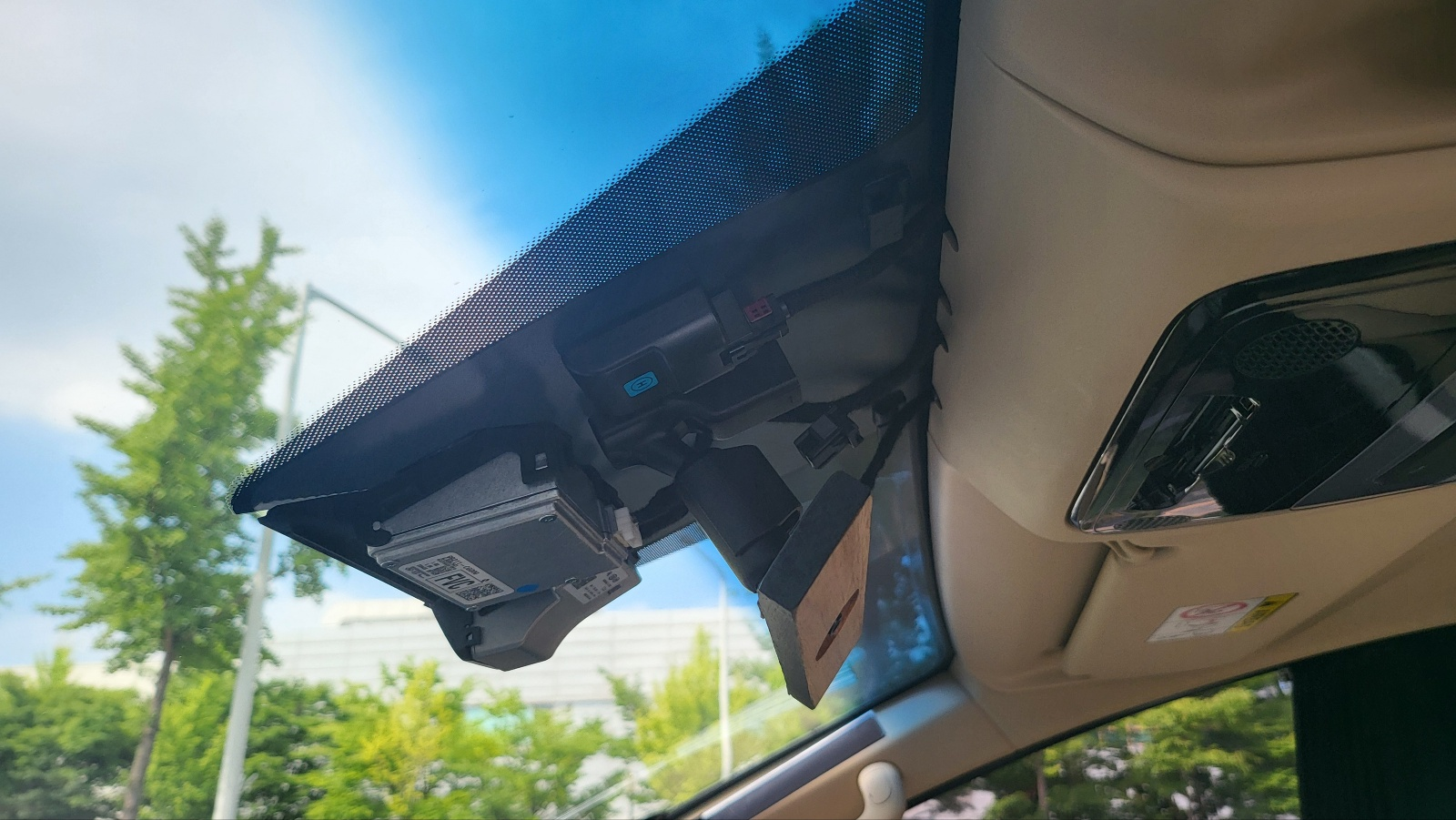

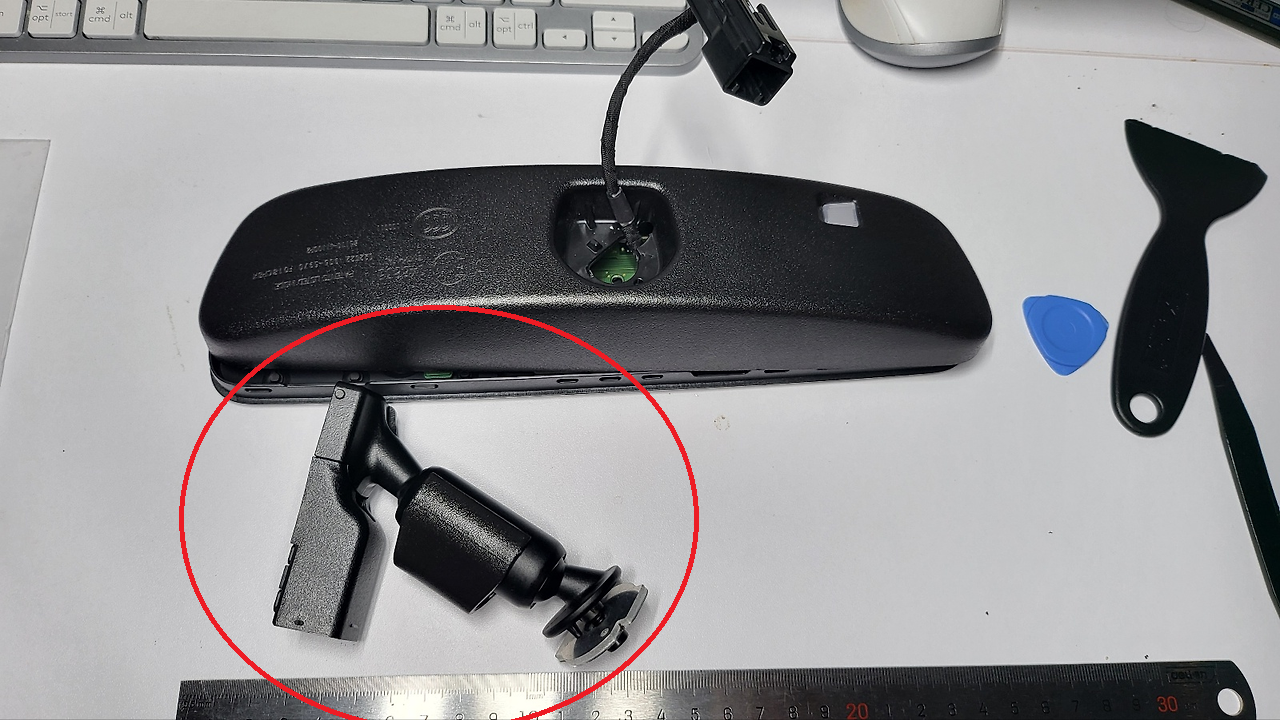

위 과정에서 분리된 거치대(아래사진의 붉은 원형 부분) 활용하여 블랙 박스 장착하기로 한다.





목재 브라켓 제작

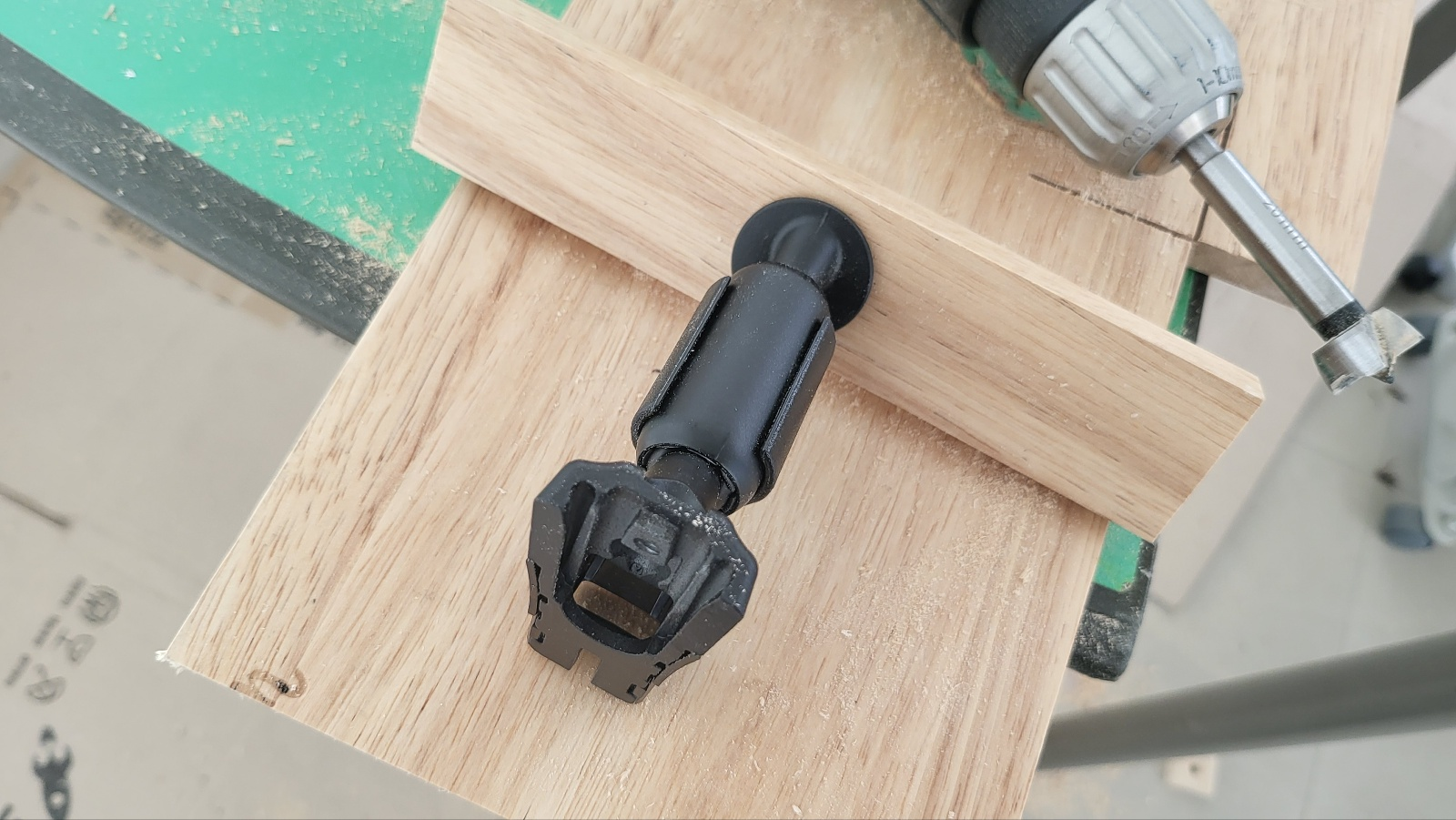

거치대와 블박 고정 수단으로 아래 형상으로 목재 가공하여 거치대에 확고하게 고정가능.

- 사용된 목재 : 다이소 모니터 받침대 (고무 나무) 잘라서 활용.

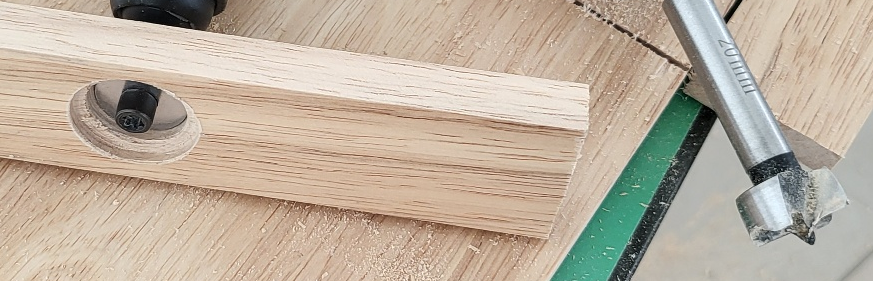

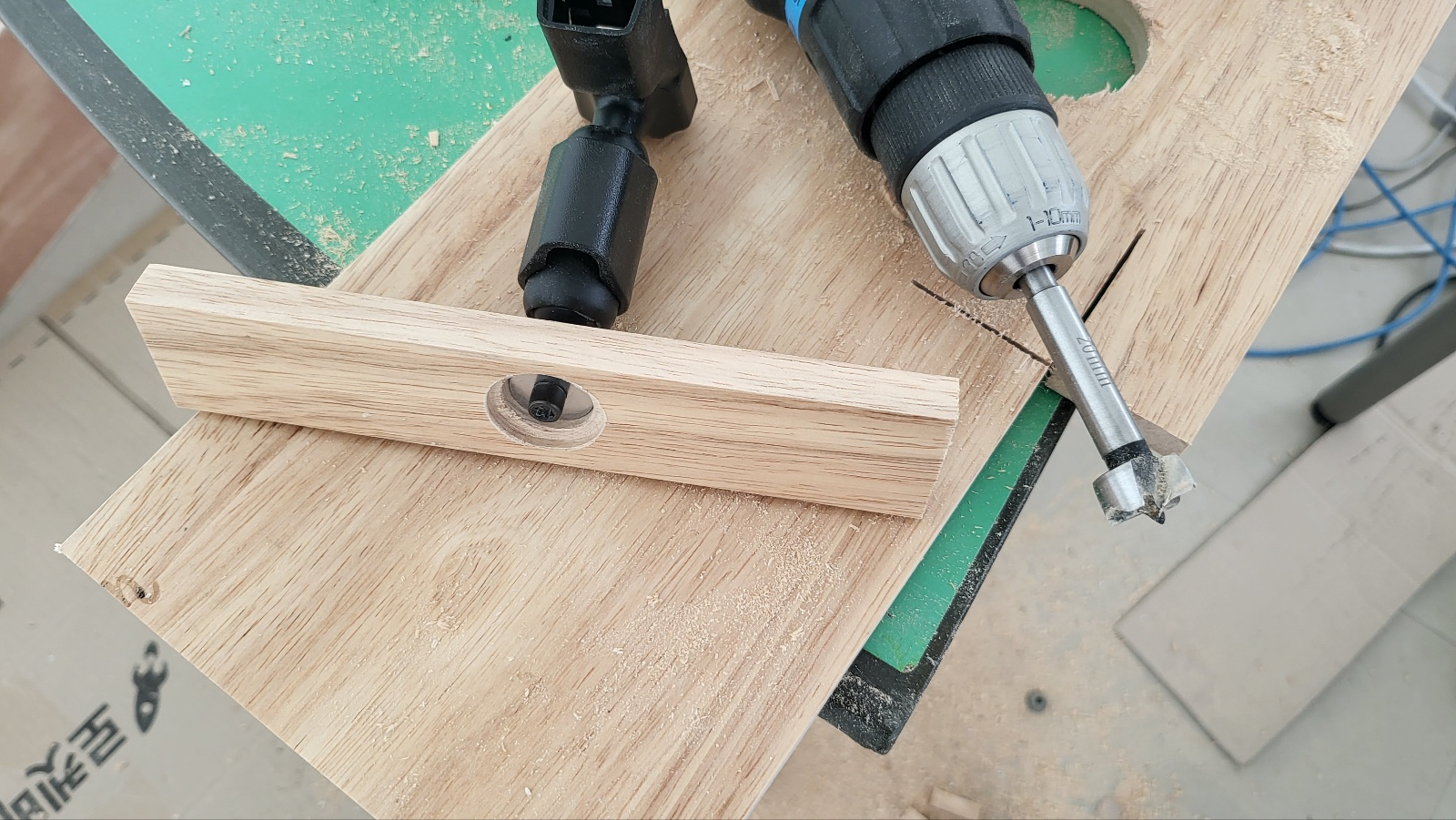

- 보링비트 (지름 20mm ) 로 와셔 안착되게 구멍 가공했음.





뒤에서 본 모습.

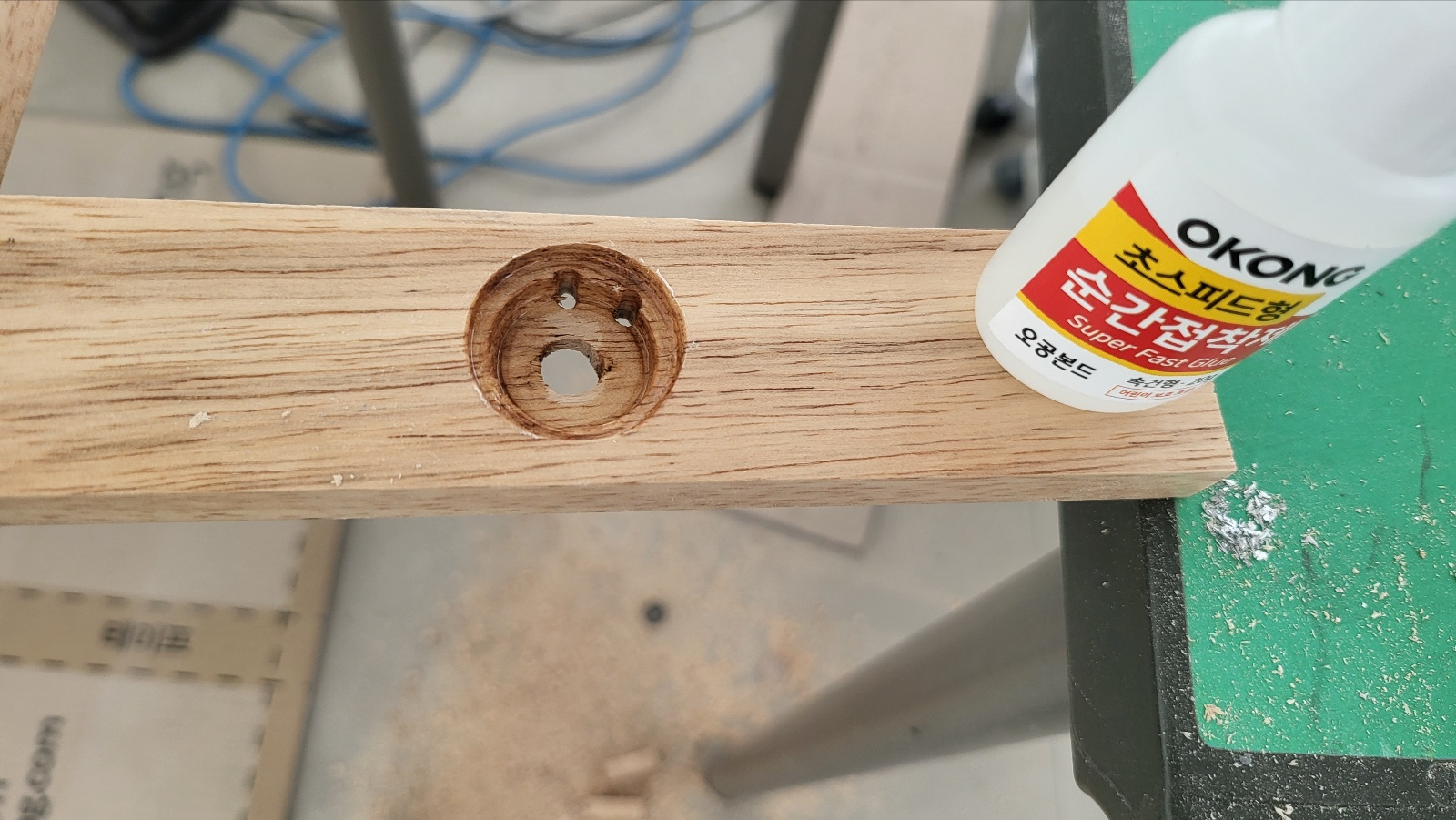

연결 부위 목재 강도 향상 위하여 점도 낮은 순간접착제 흘려 목재 조직 사이로 스며들게 함.

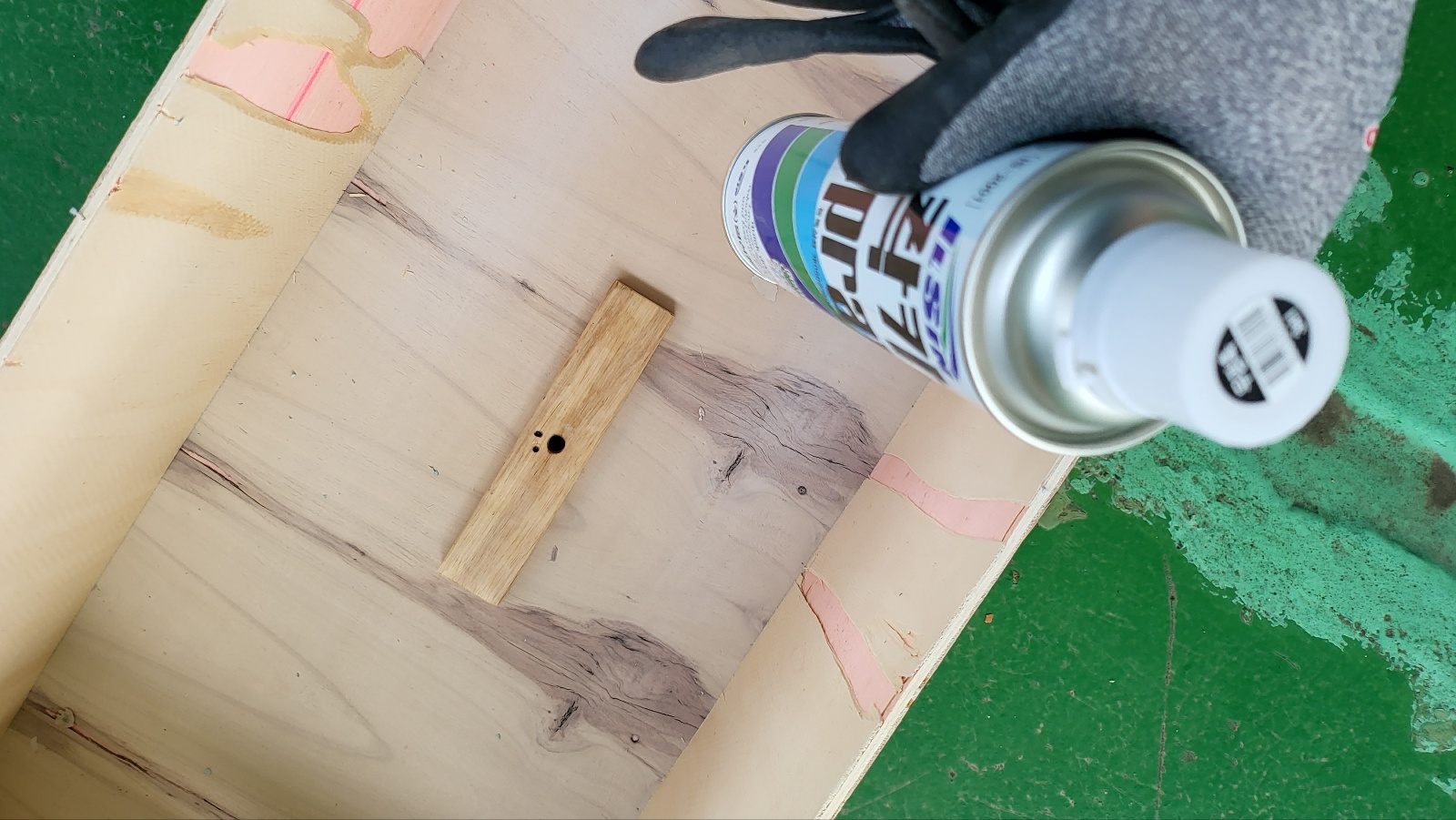

목재 도색

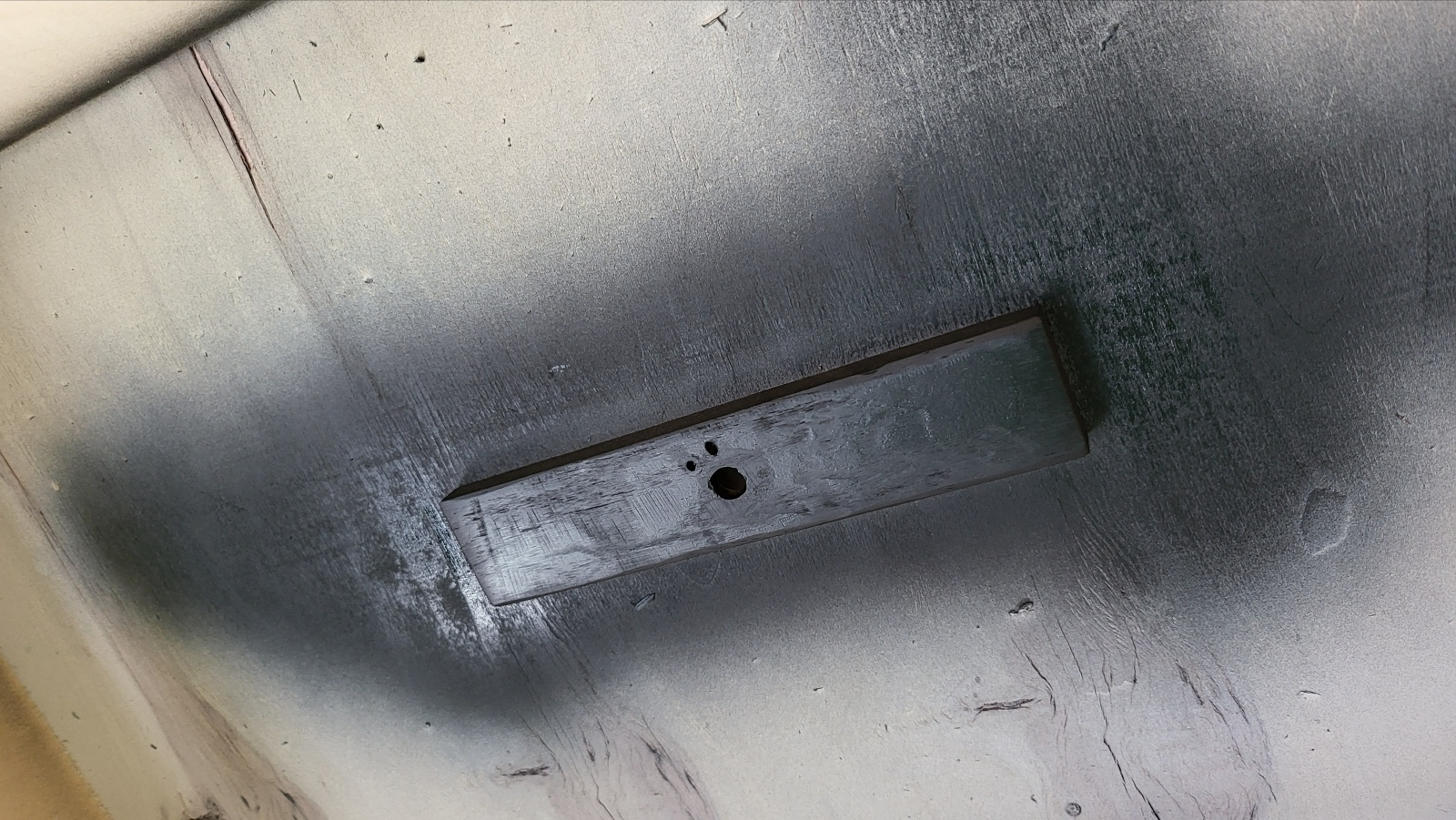

- 목재 자체만으로도 보기 싫지 않지만 배치되는 곳 주변이 전부 검은색이라 무광 블랙 스프레이 페인트로 도색하기로 함.



참고 : 검정색은 대상 면의 불균일함이 도드라져 보여 마감 품질이 좋지 않은 면에 바르면 참 보기 싫음. 그럼에도 차량 배치 시 주변 검정색 투성이에서 나무색이 도드라지는 것보다는 좋을 듯하여 무광 블랙 도색하기로 함.

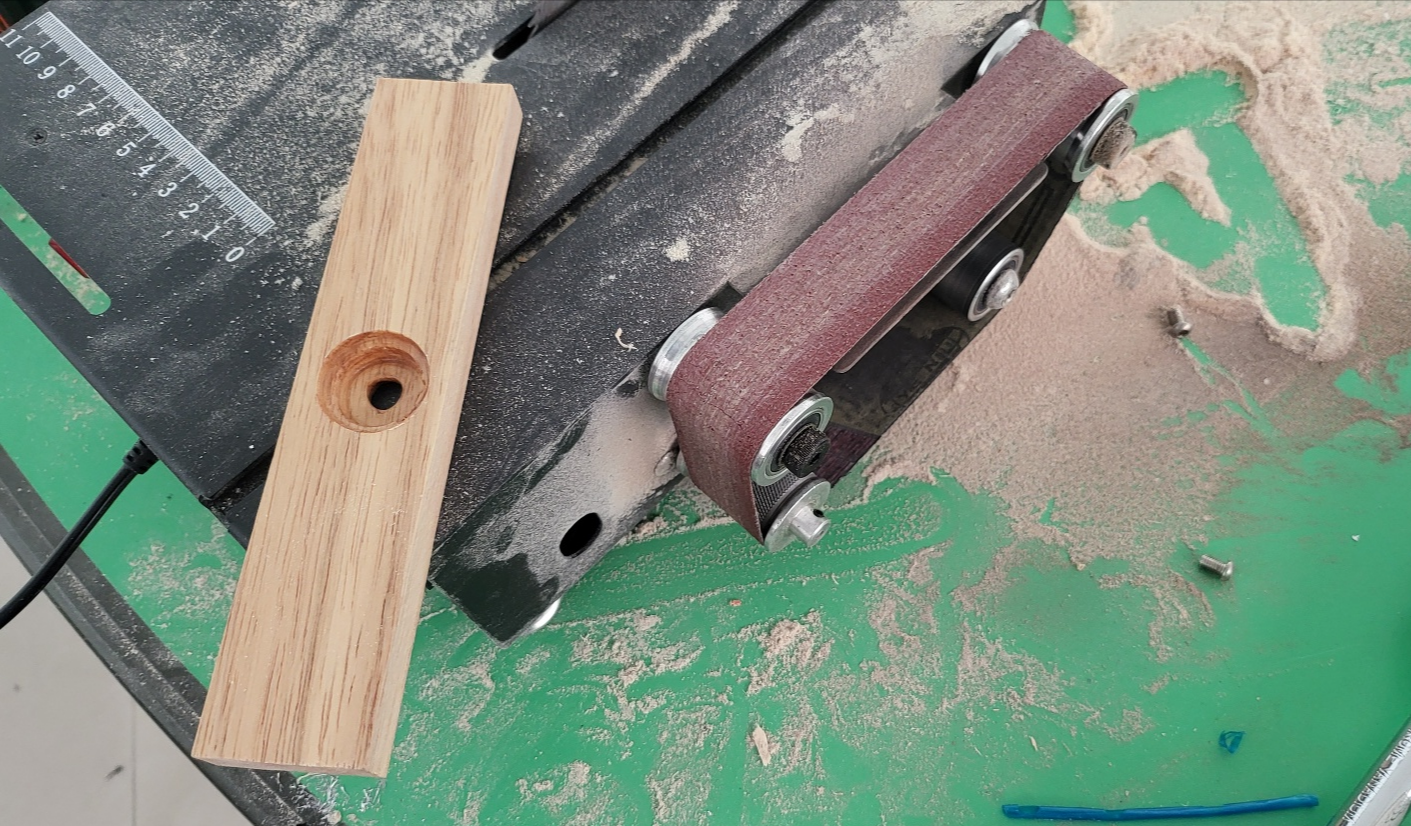

도색 위해 미니 벨트샌더로 표면 사포질





예상했던대로 검정색이 목재 표면의 불균일함을 티 나게 보여준다.

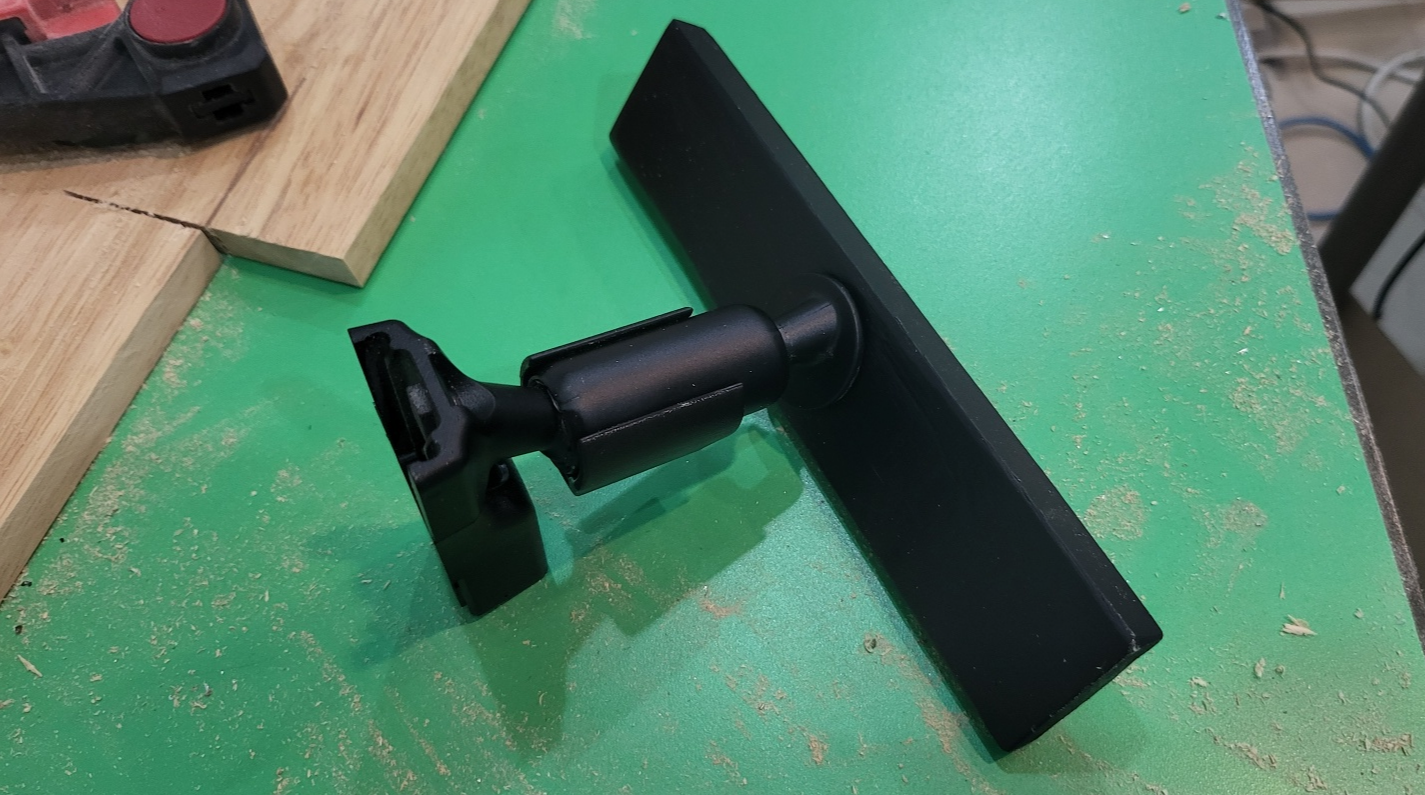

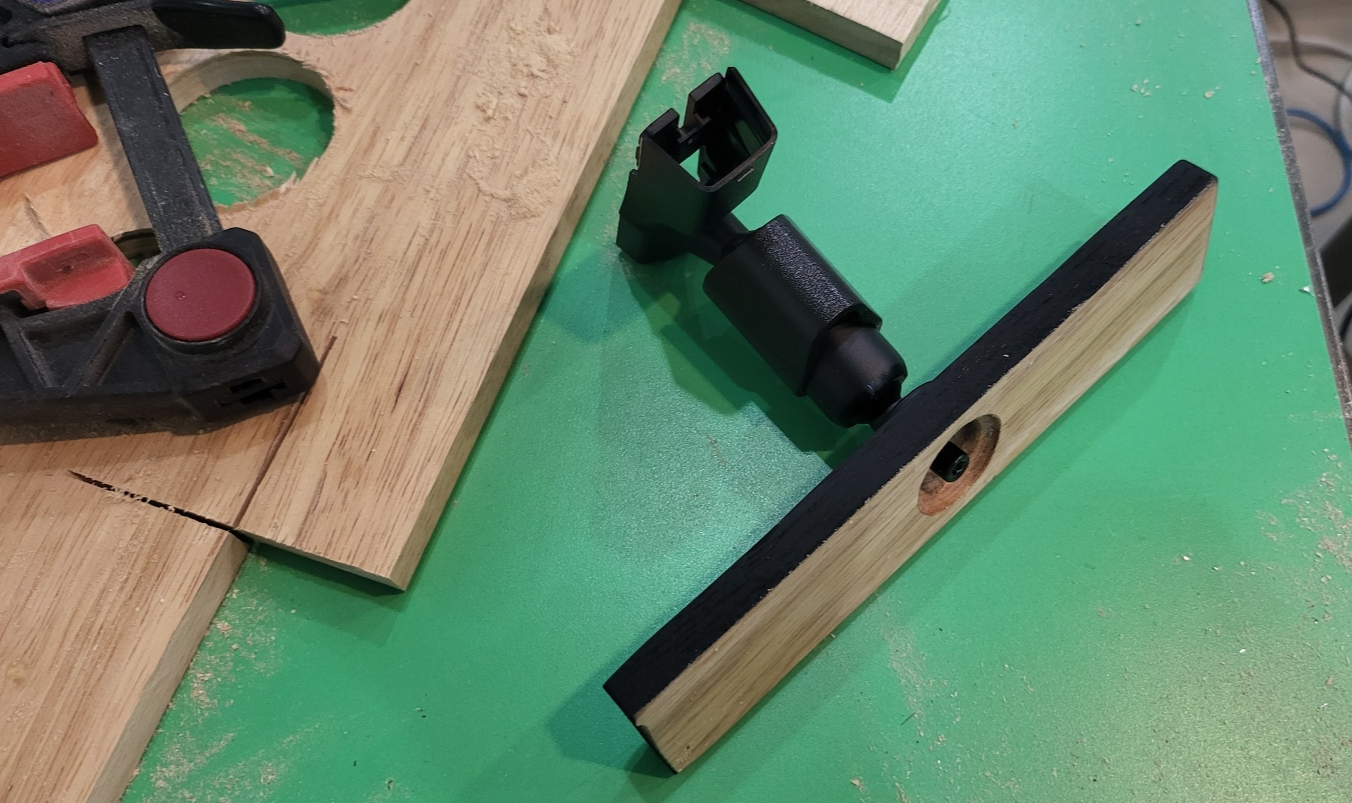

도색완료, 거치대에 장착

- 거치대 색상과의 일체감은 살렸다.





기기 장착되는 면은 가려지므로 도색 안함.







블랙박스 고정 방식 변경

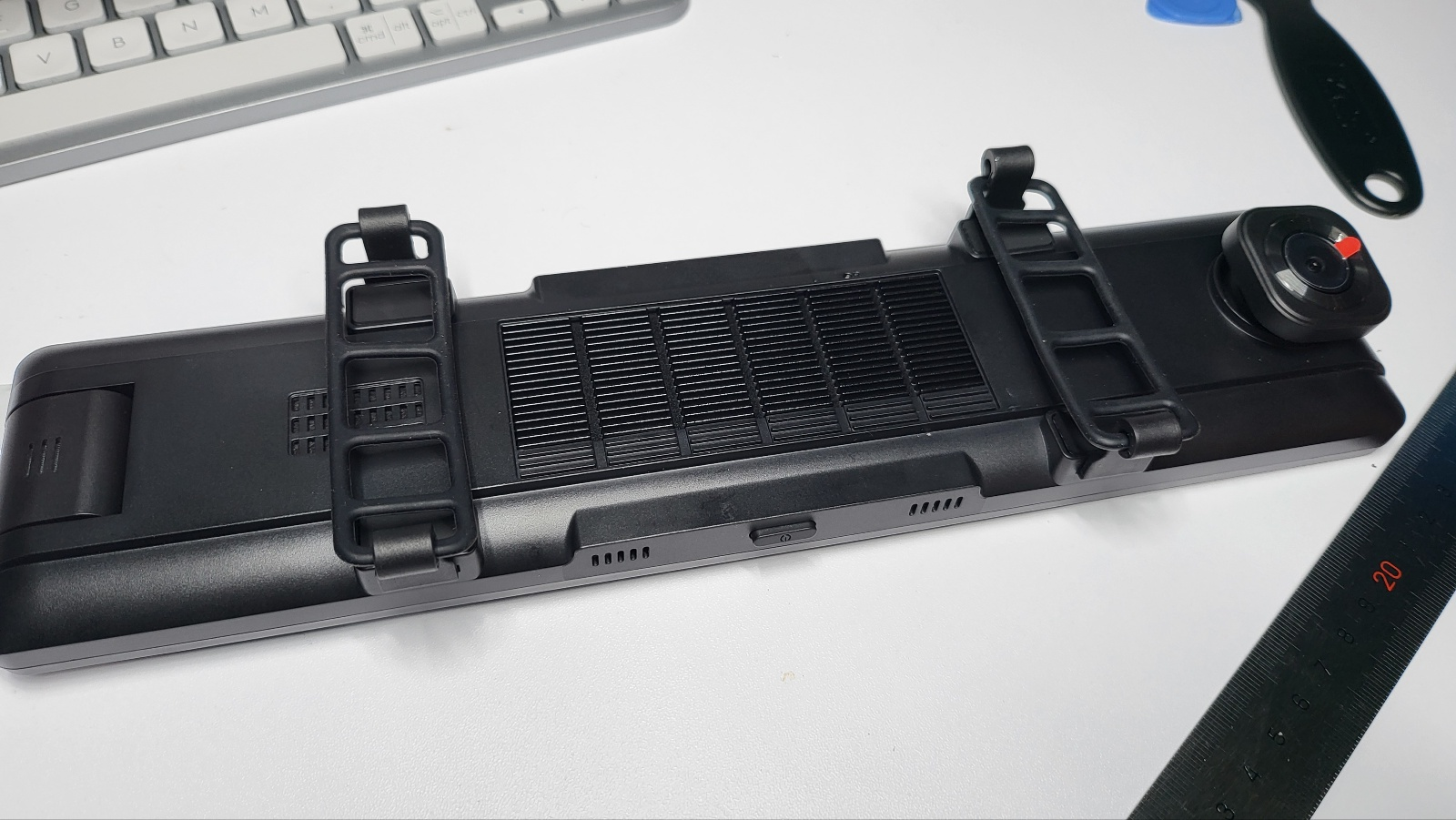

- 제품에서 제공되는 고정 방식은 아래 사진같은 고무재질로 룸미러에 감싸서 고정하는 방식인데 벨크로 고정 방식으로 개조.

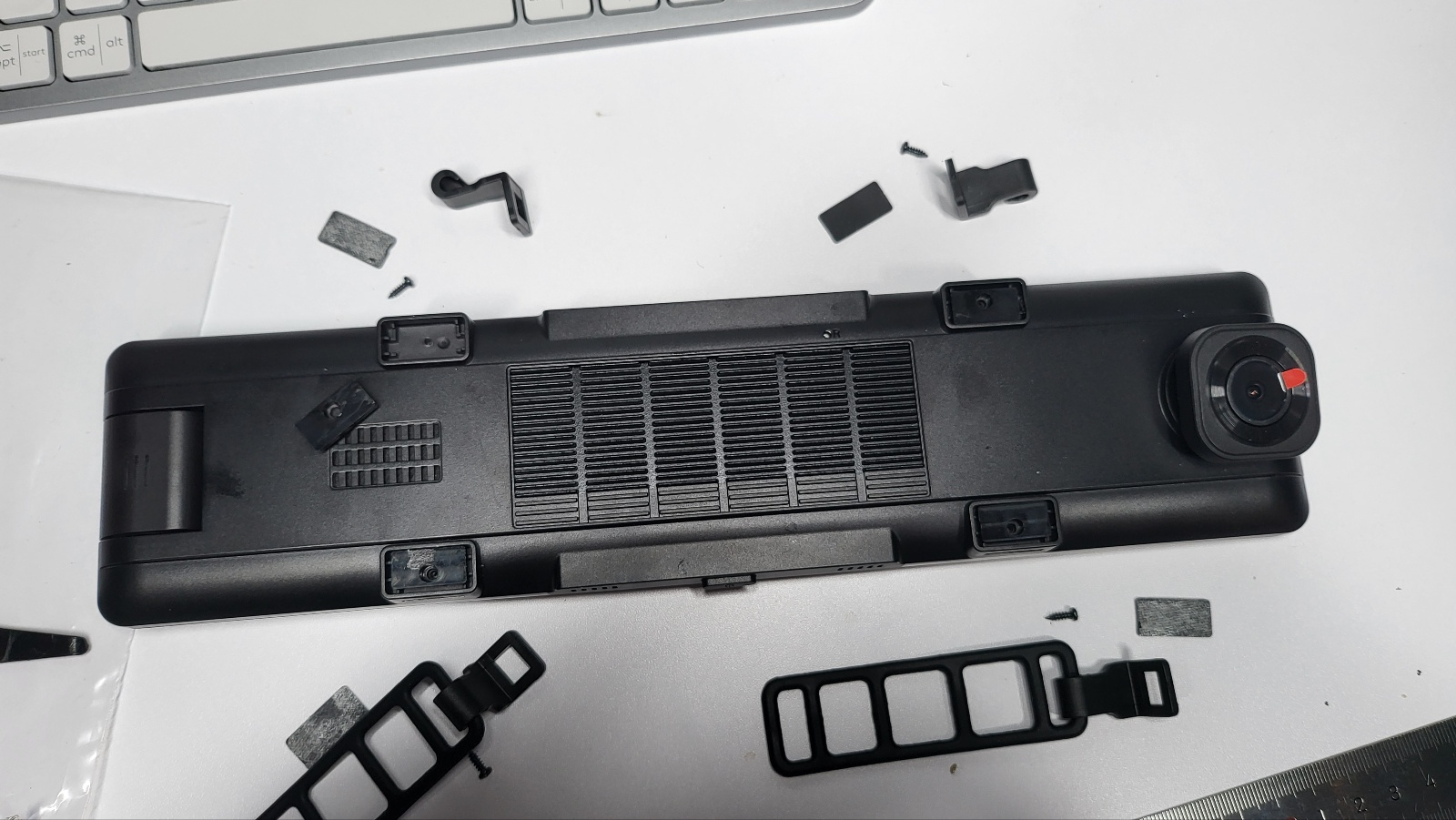

거치 수단 제거

- 고무 스티거는 목재 브라켓에 논슬립용도로 재활용되니 조심해서 뜯어낸다.

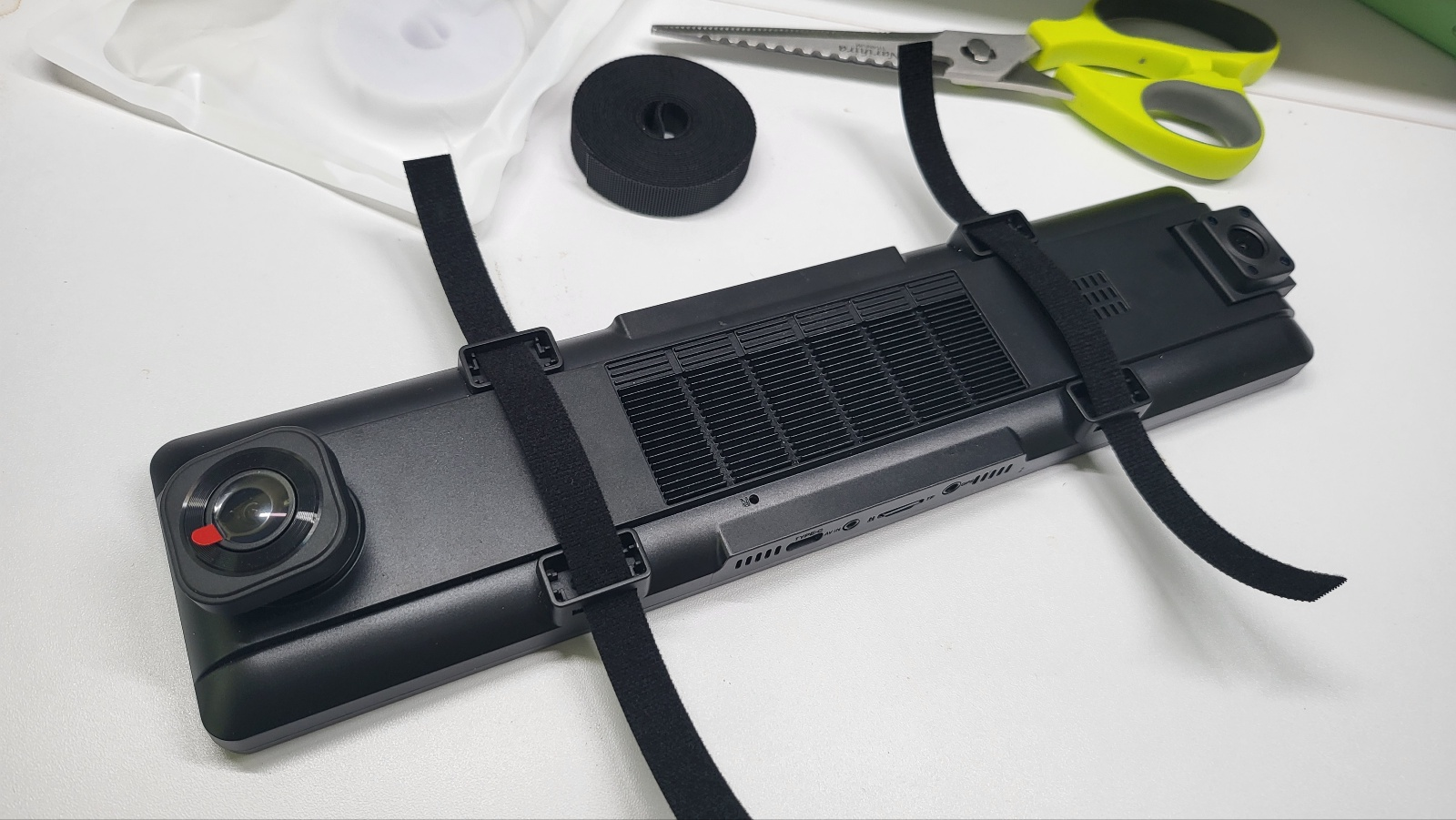

벨크로 삽입

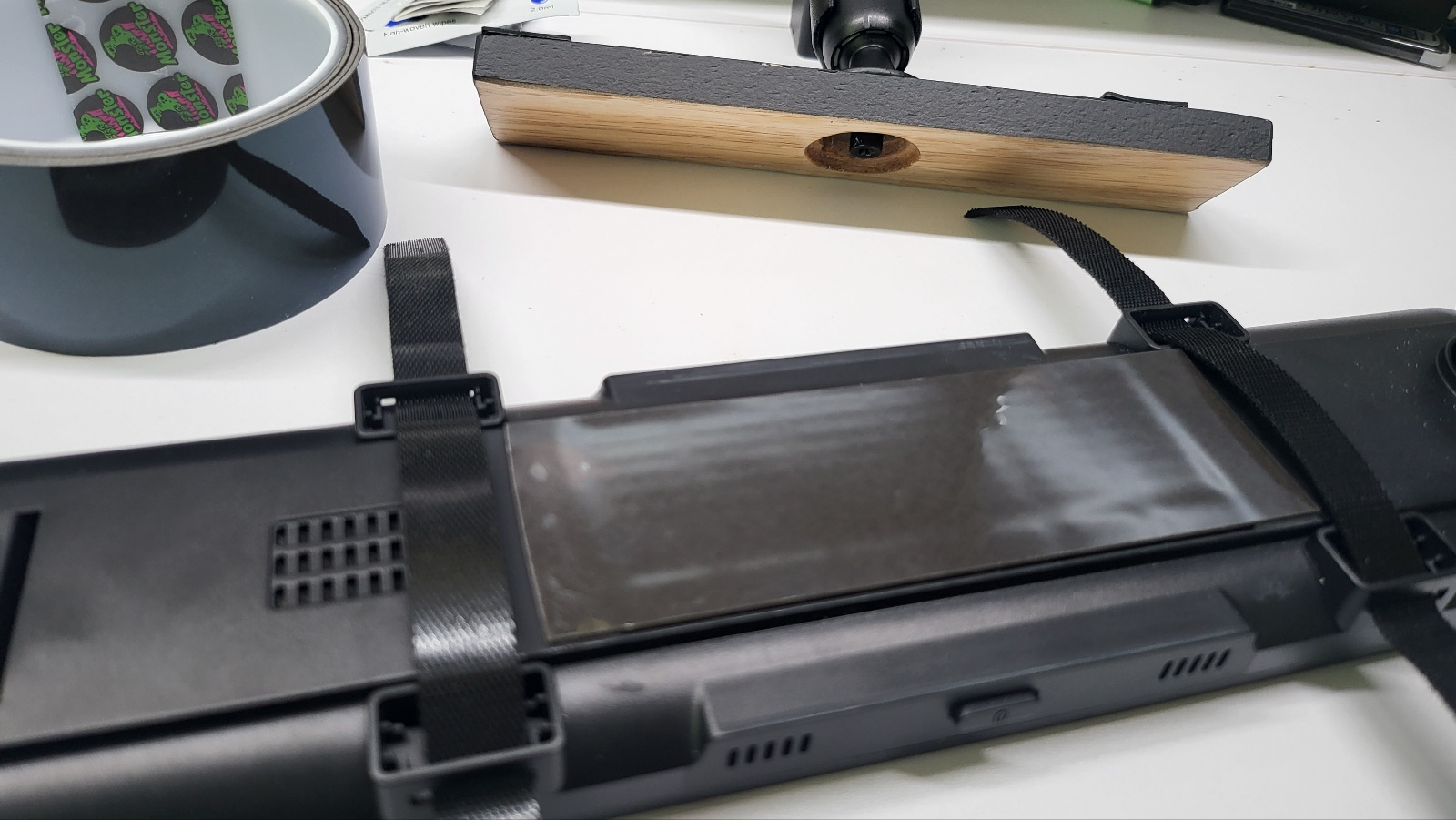

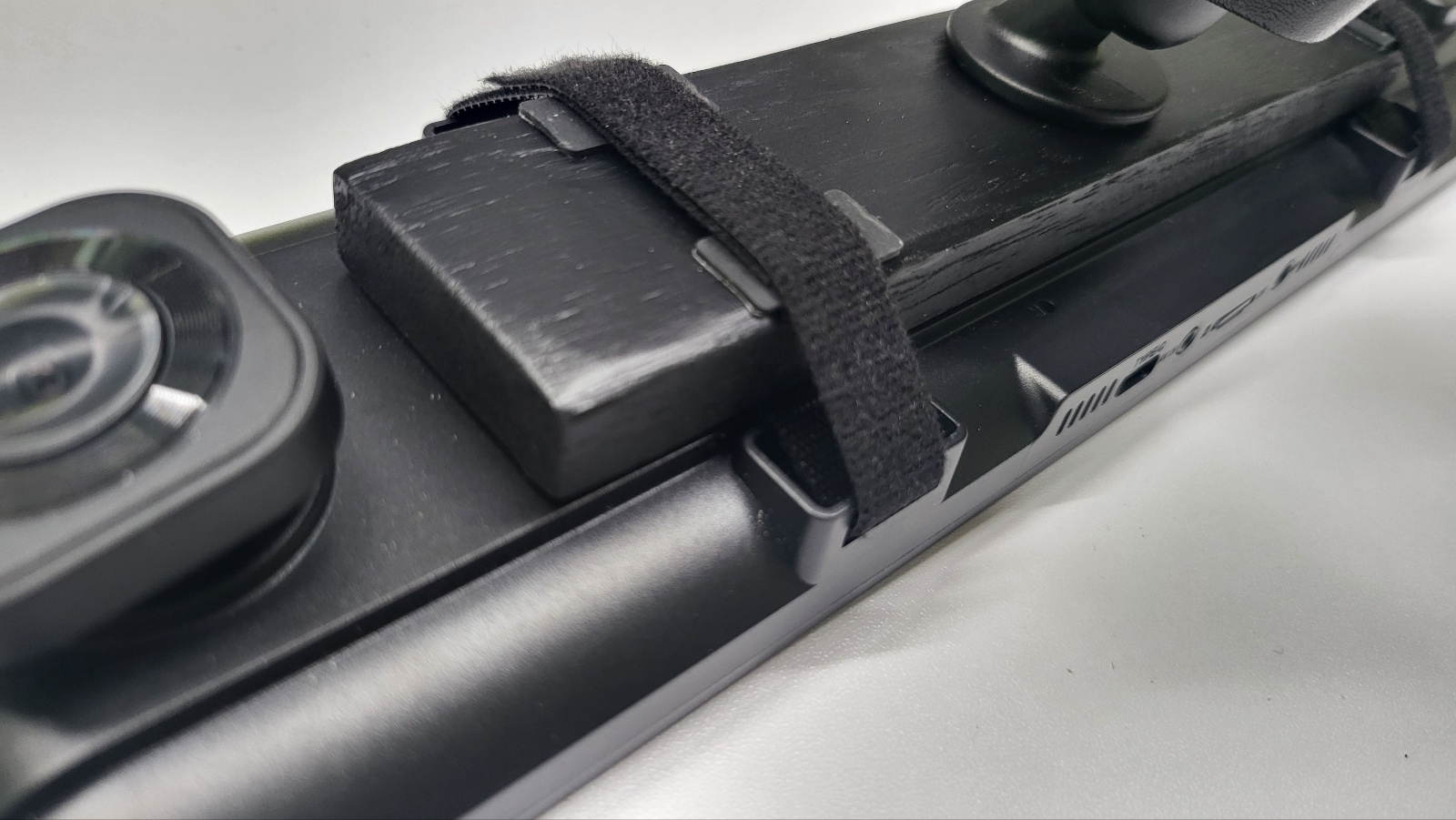

검정색 벨크로 타이 ( 폭 12mm ) 를 아래 사진처럼 끼운다.

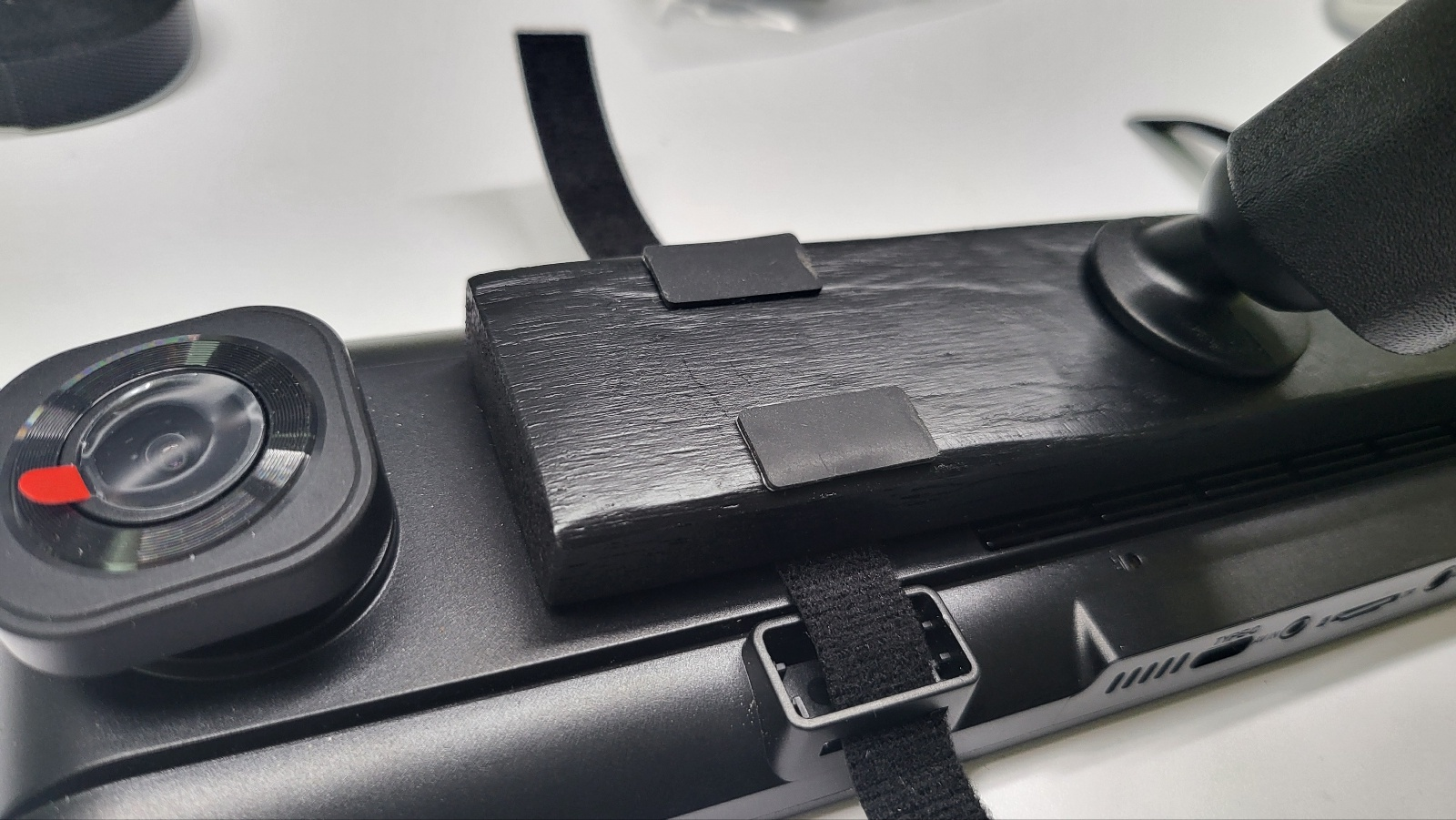

목재 브라켓에 벨크로 고정할 부위에는  앞에서 떼어낸 고무 스티커 부착한다.



브라켓 벨크로 고정





결합 강도 향상

- 위 상태에서도 튼튼하게 고정되긴 하나 차량이 심하게 흔들리는 경우  좌우 방향으로 미끄러질 듯하다.   실리콘 양면 접착 테이프 중에서 폭 4cm , 두께 1mm 인 몬스터 블랙겔  넓게 부착.

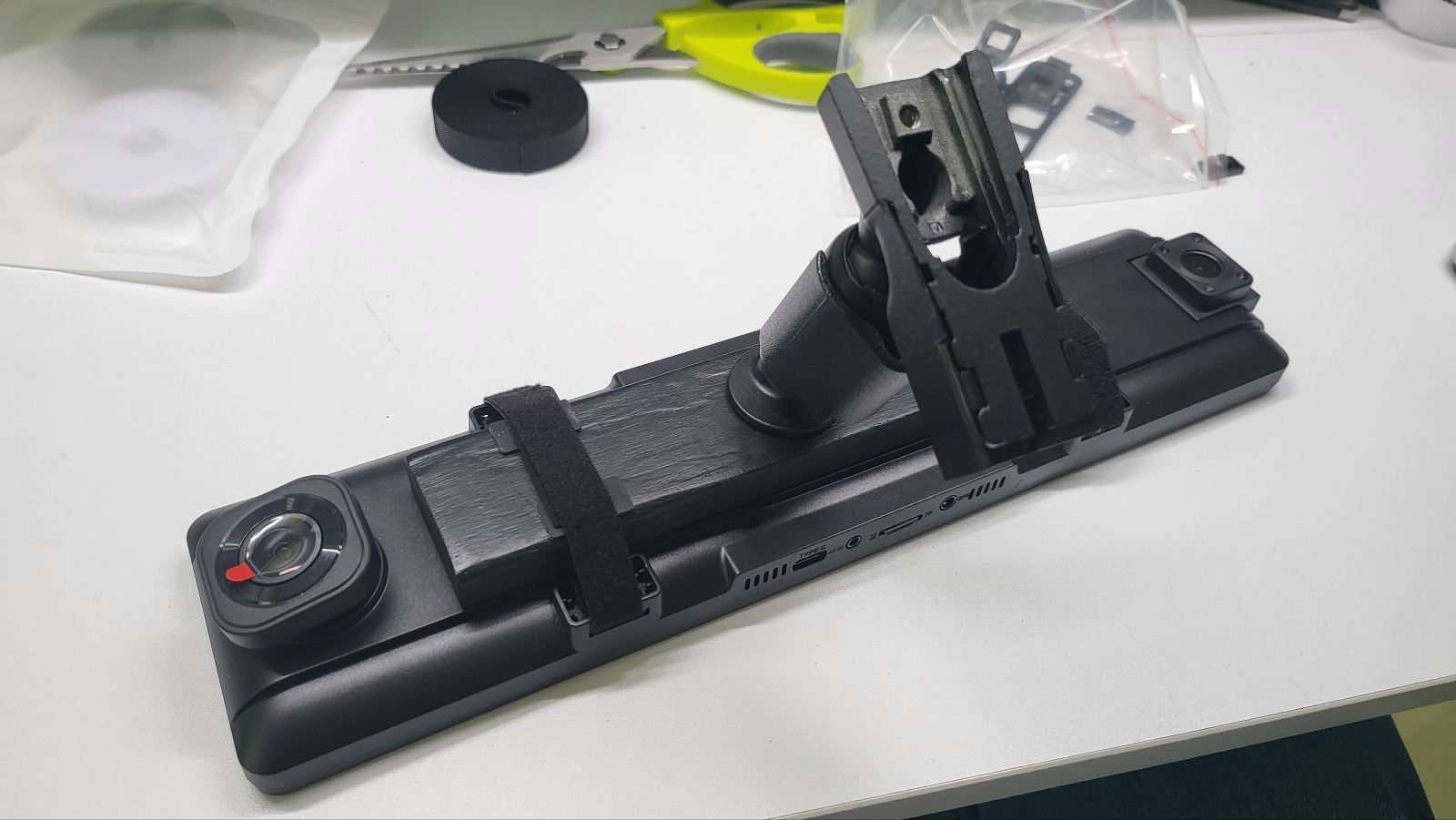

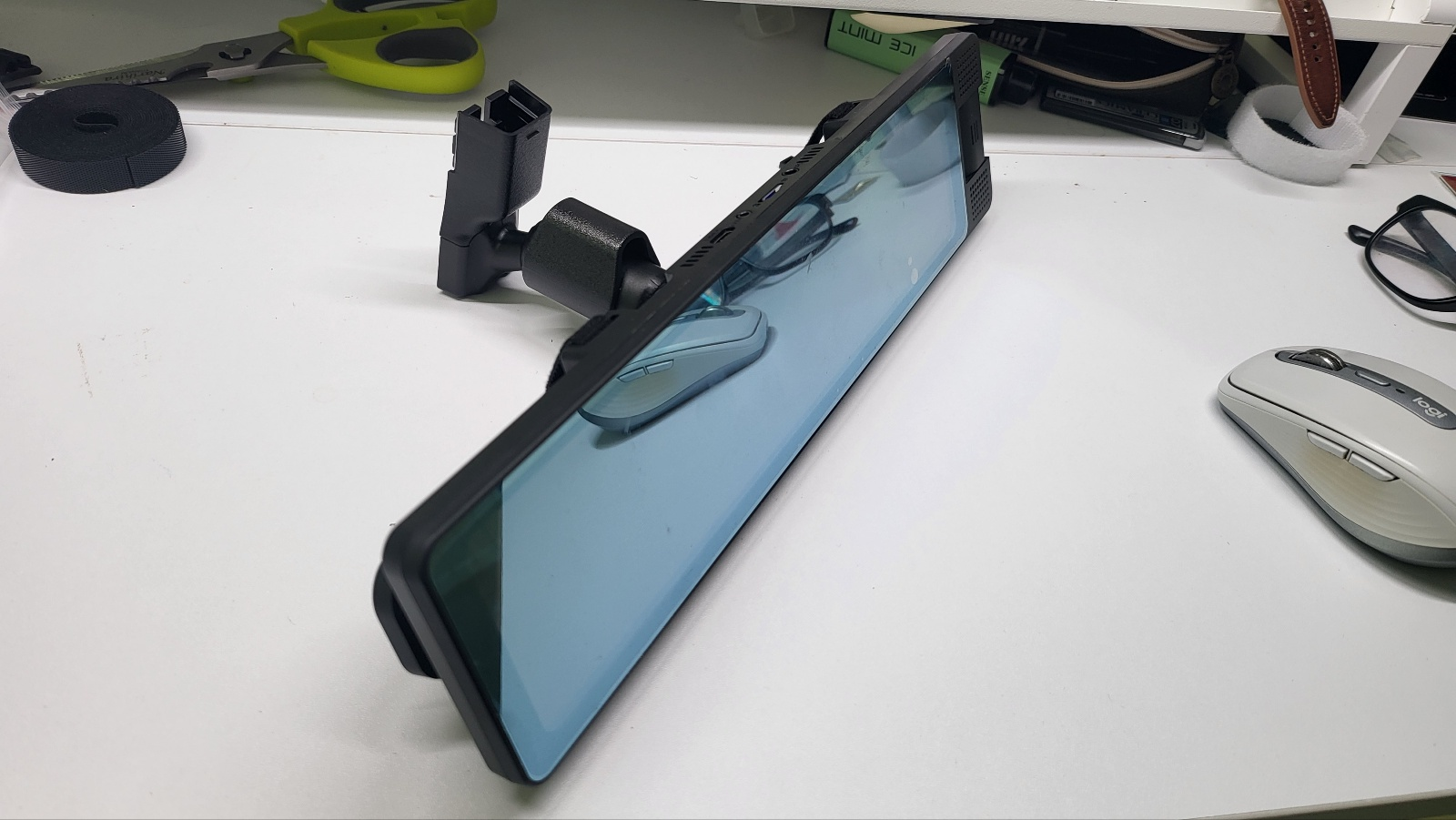

완성

- 군더더기 없는 깔끔함 달성

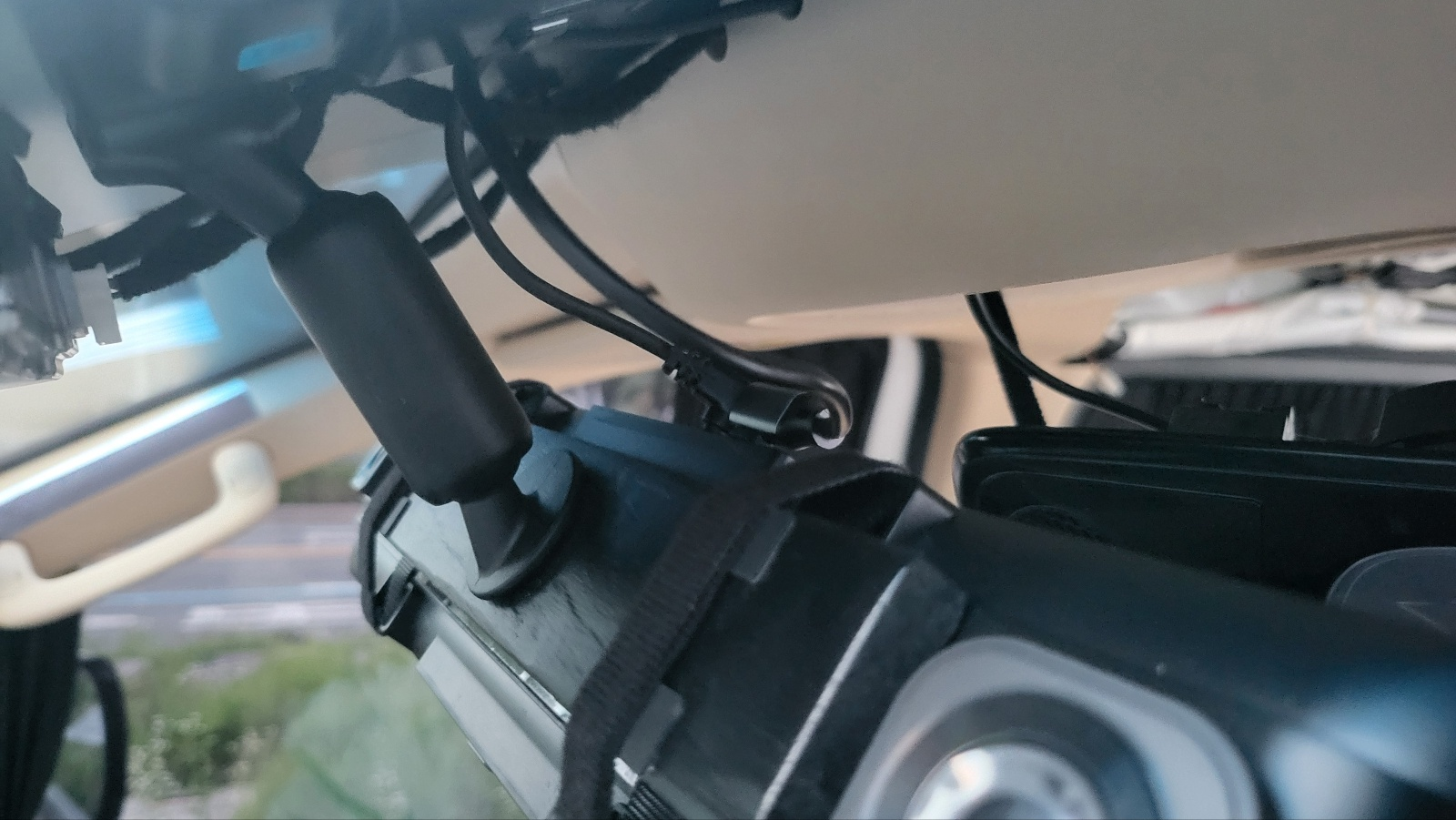

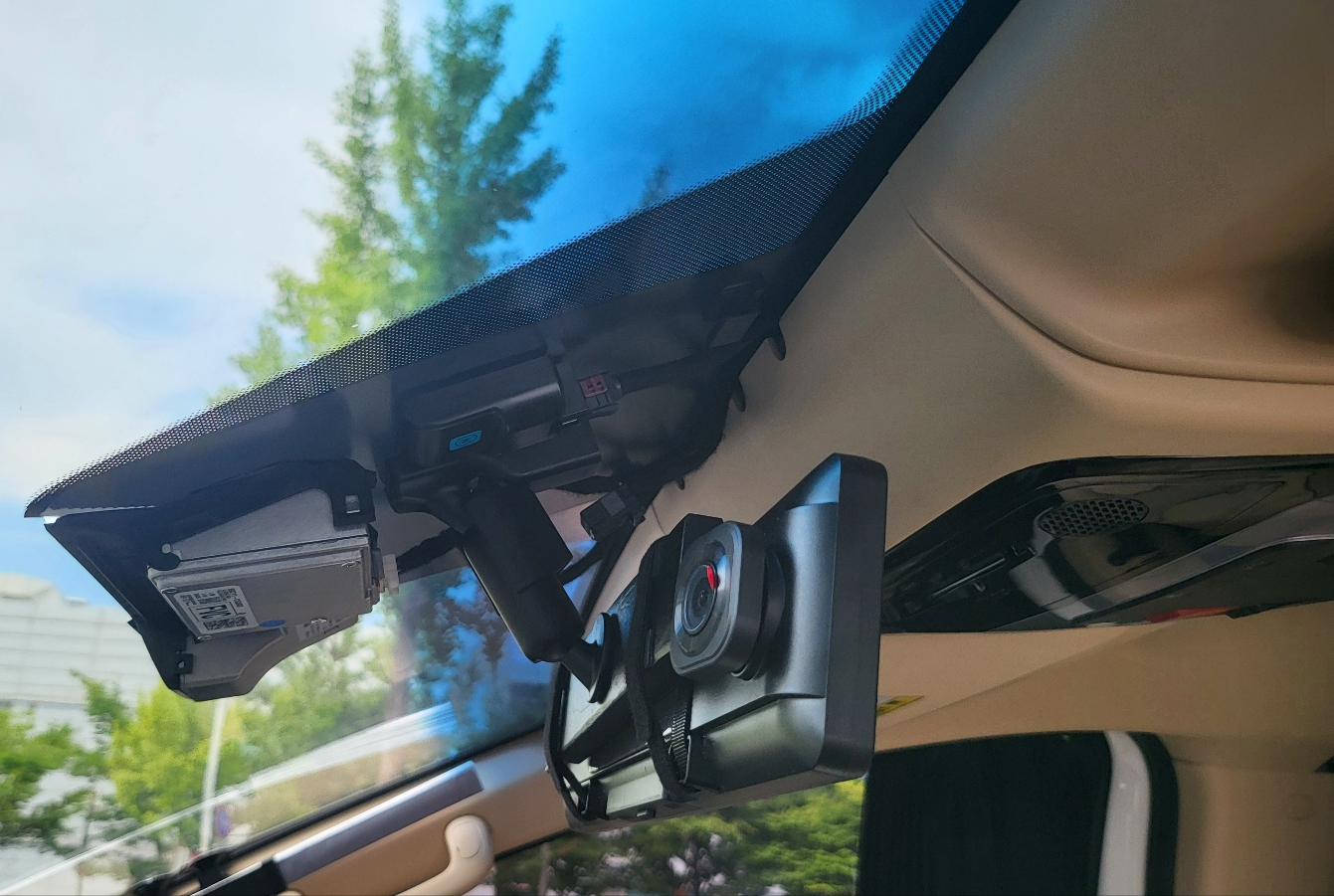

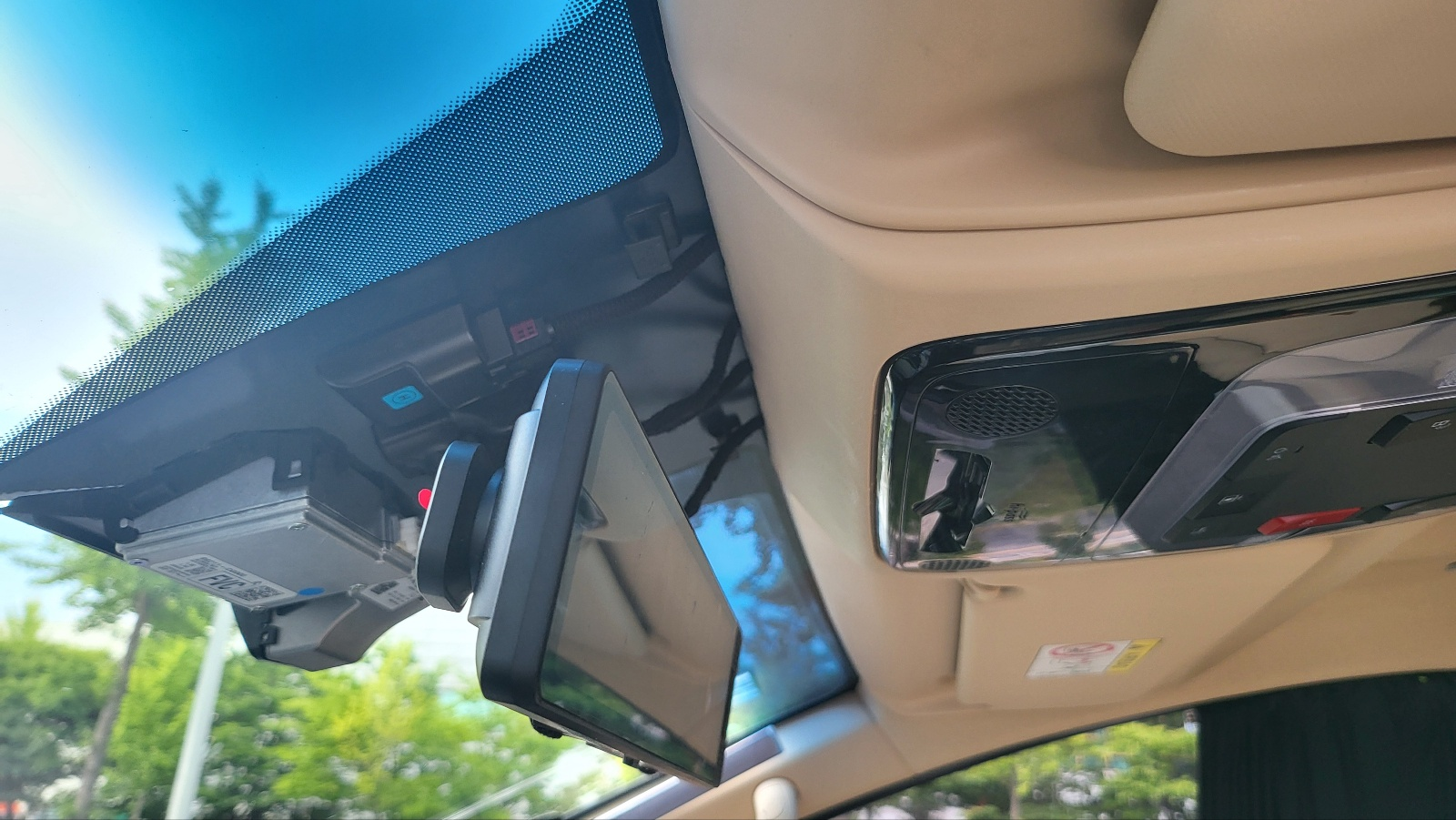

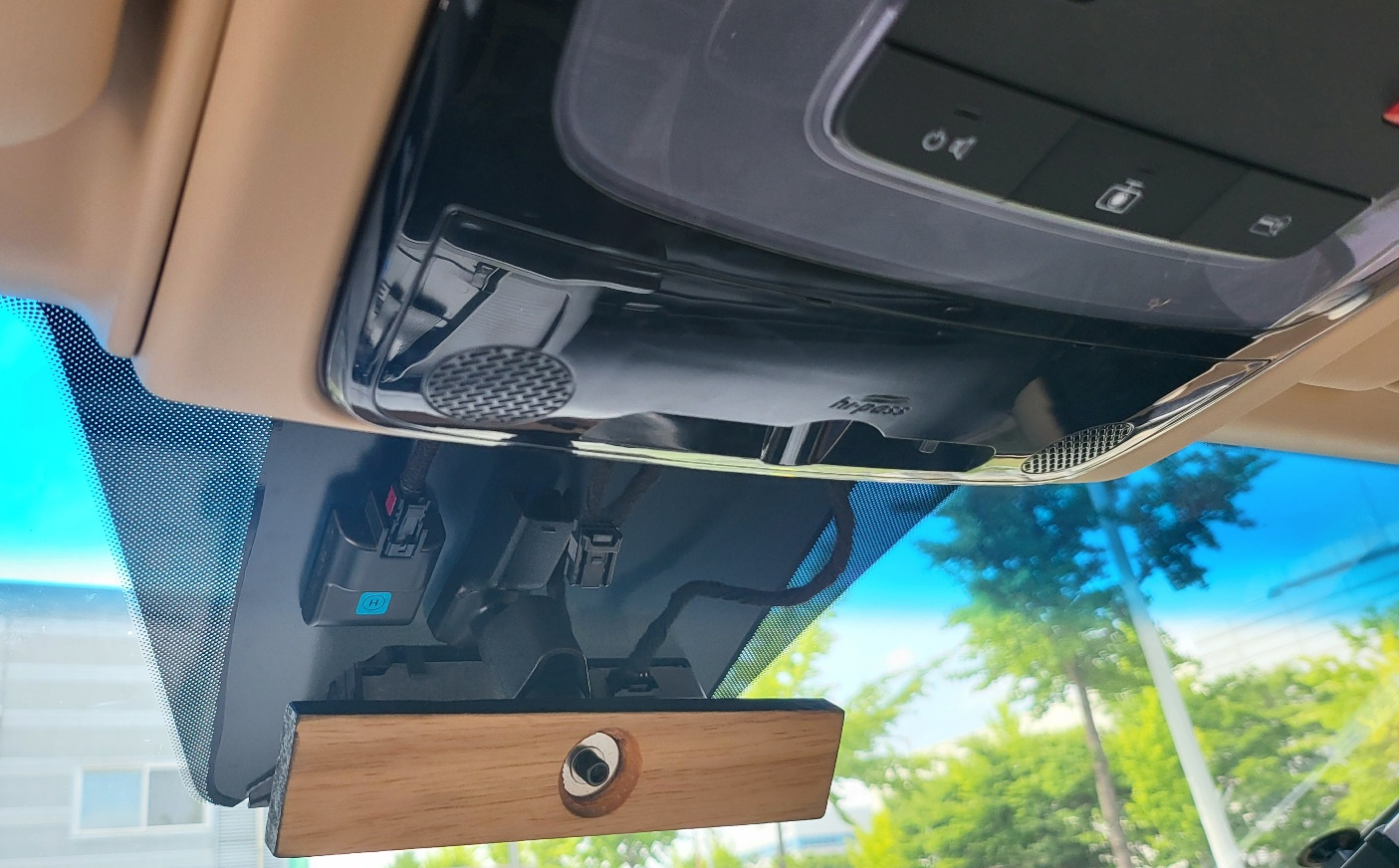

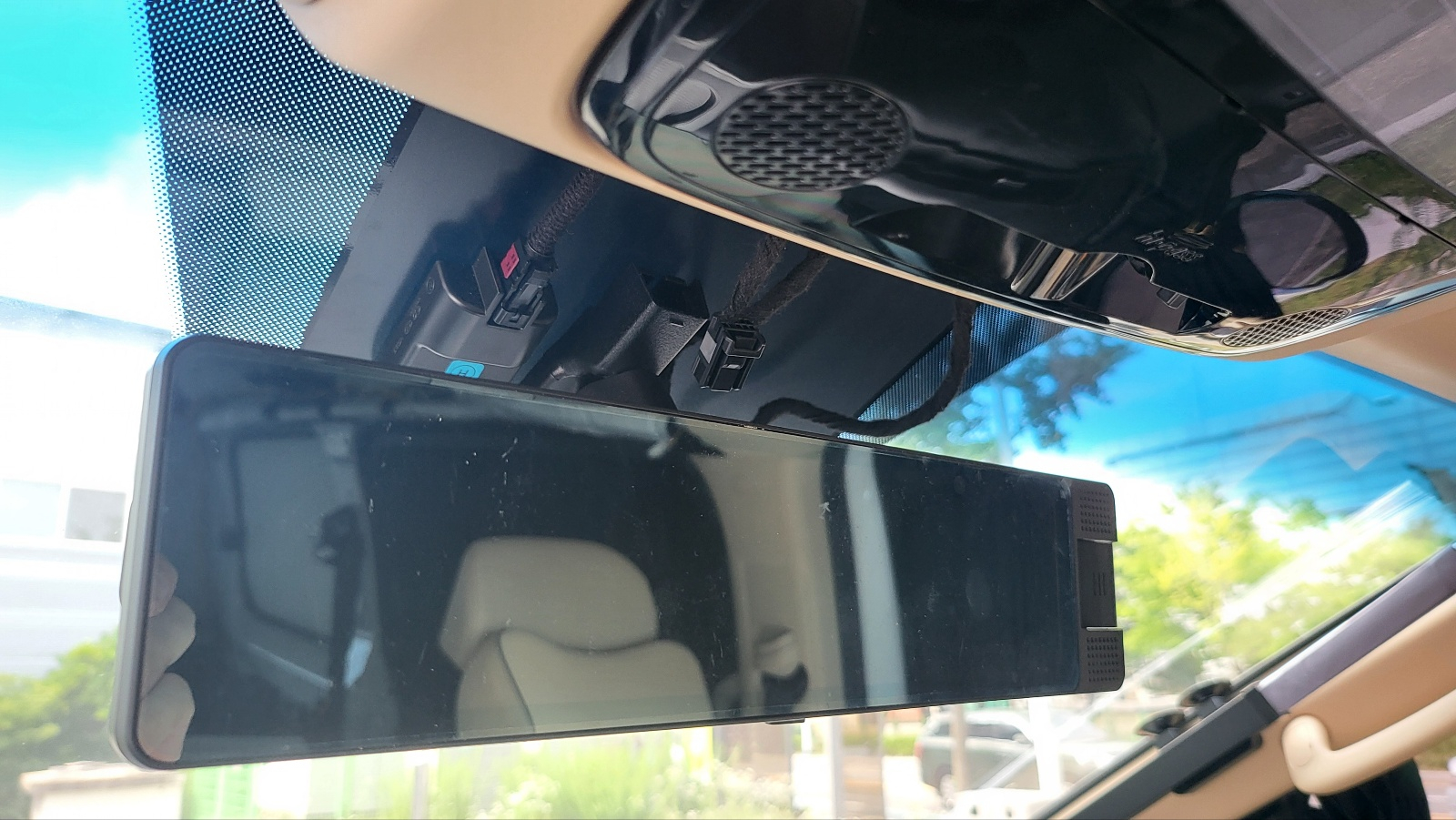

차량 장착

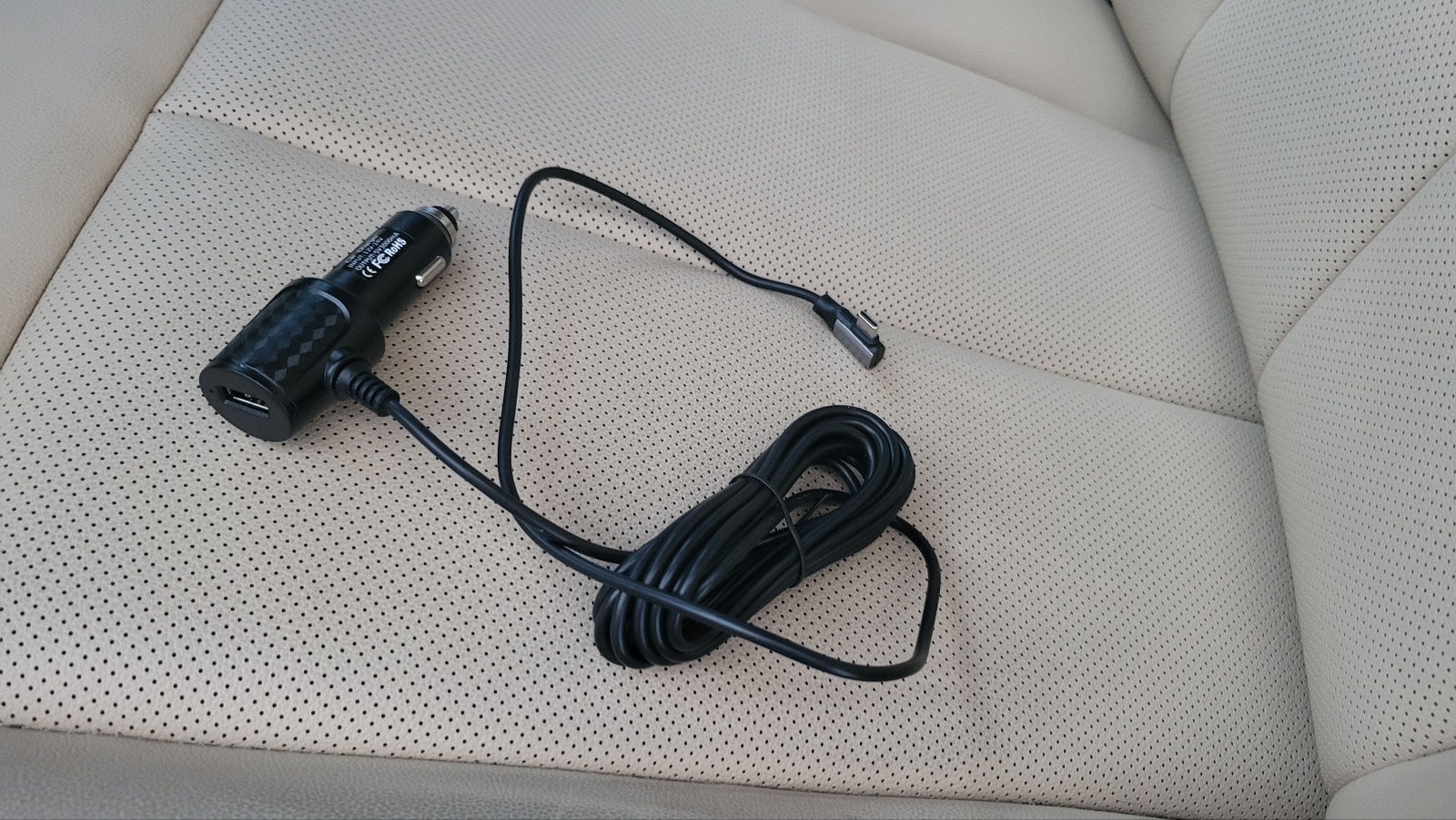

블박 전원 처리

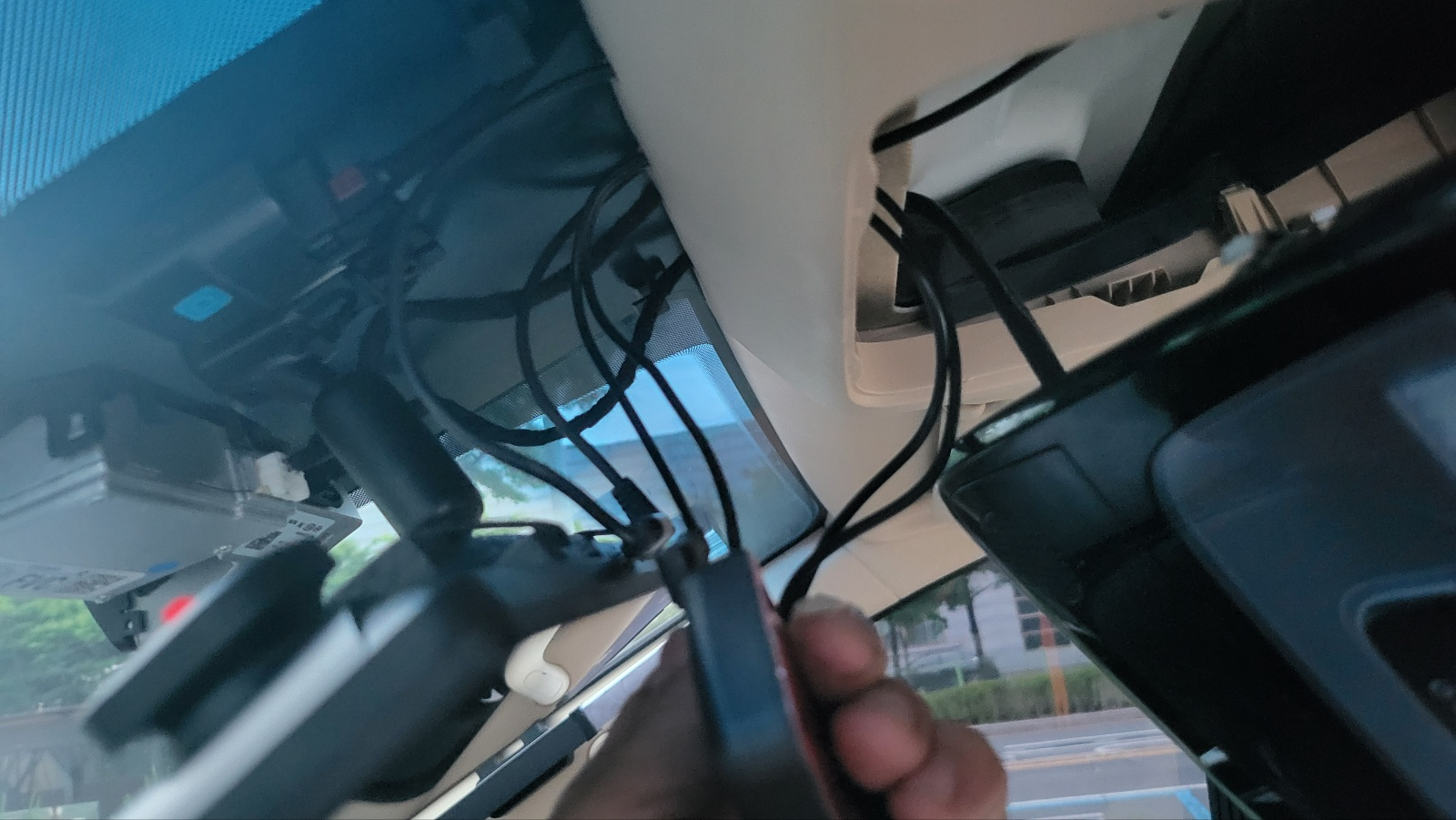

시거 플러그는 오버헤드 콘솔에 매랩해둔 시거소켓에 연결

콘솔내부 시커소켓 매립 상세보기 : https://igotit.tistory.com/5716



DIY . 스타리아 . 오버헤드 콘솔 내부에 시거 소켓 매립

오버헤드 콘솔 탈거 (방법 보기 : https://igotit.tistory.com/5713 )하여 내부를 보면 아래 사진처럼 많은 공간이 있다.  이곳에 시거소켓 매립한다.  주용도 : 추가 장착한 블랙박스 전원공급

igotit.tistory.com

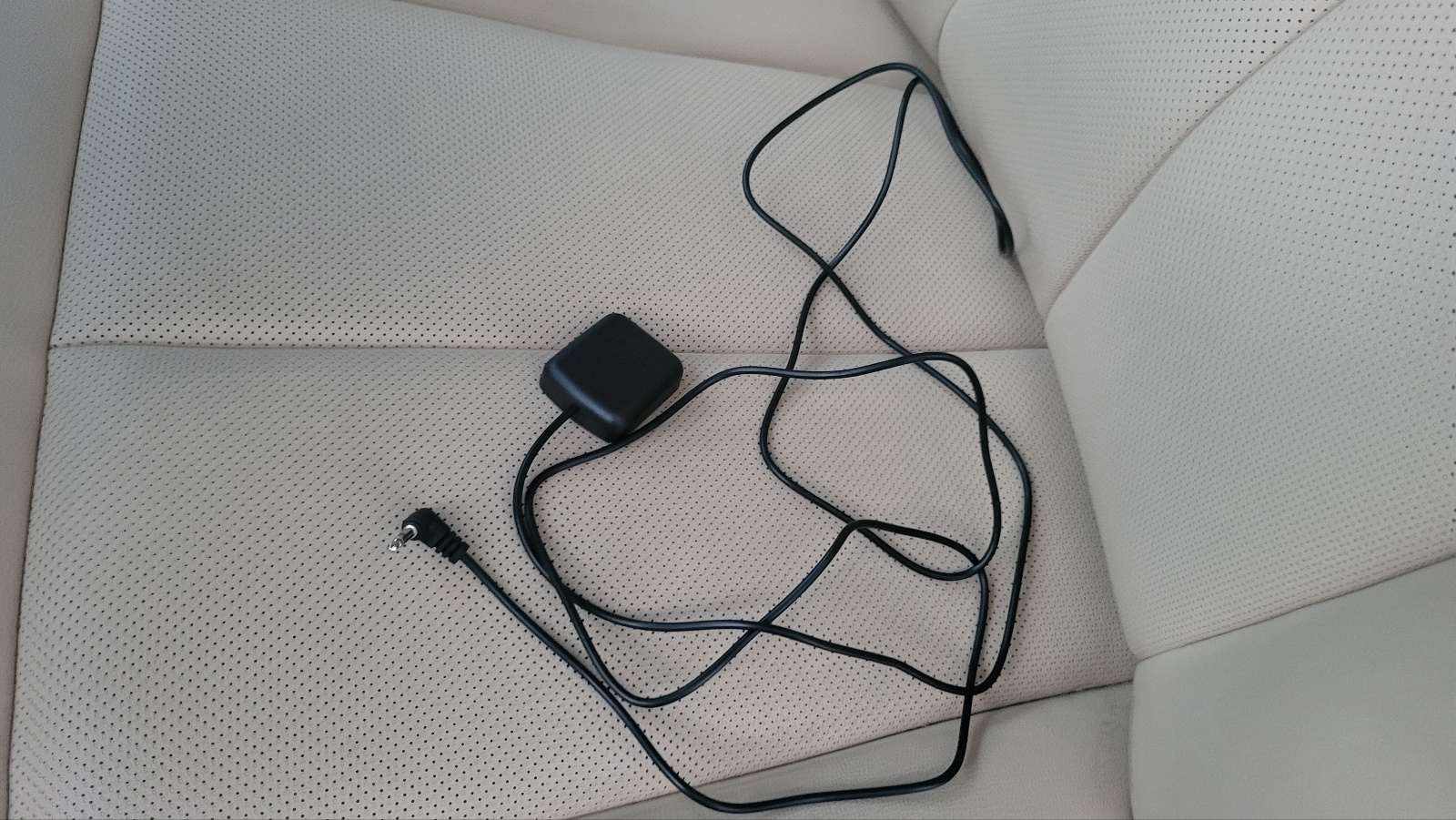

gps 작업

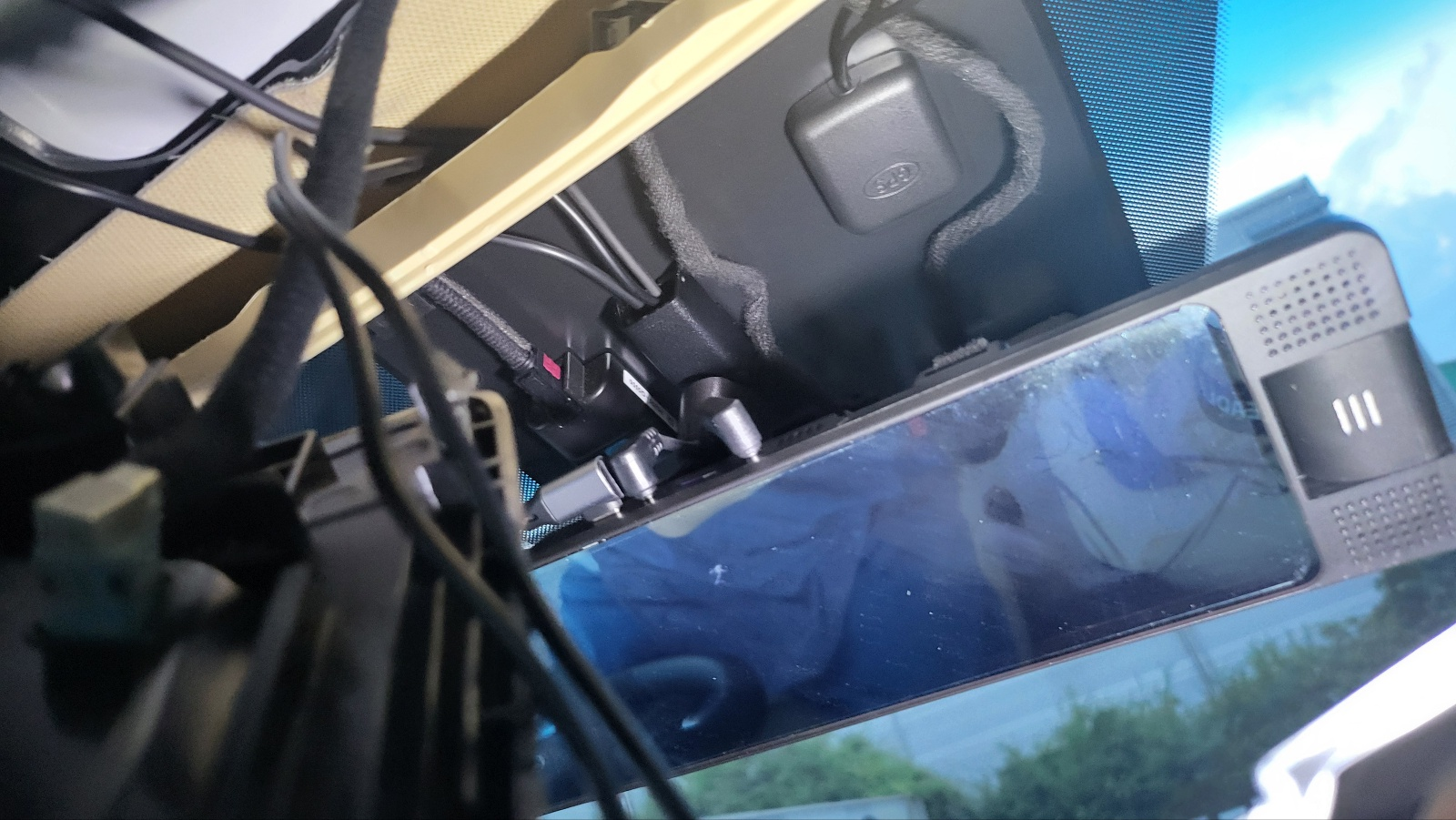

아래 사진처럼 gps 장착하면 수신 못함. 뒤집어서 장착해야 GPS 위성 전파 수신 가능.

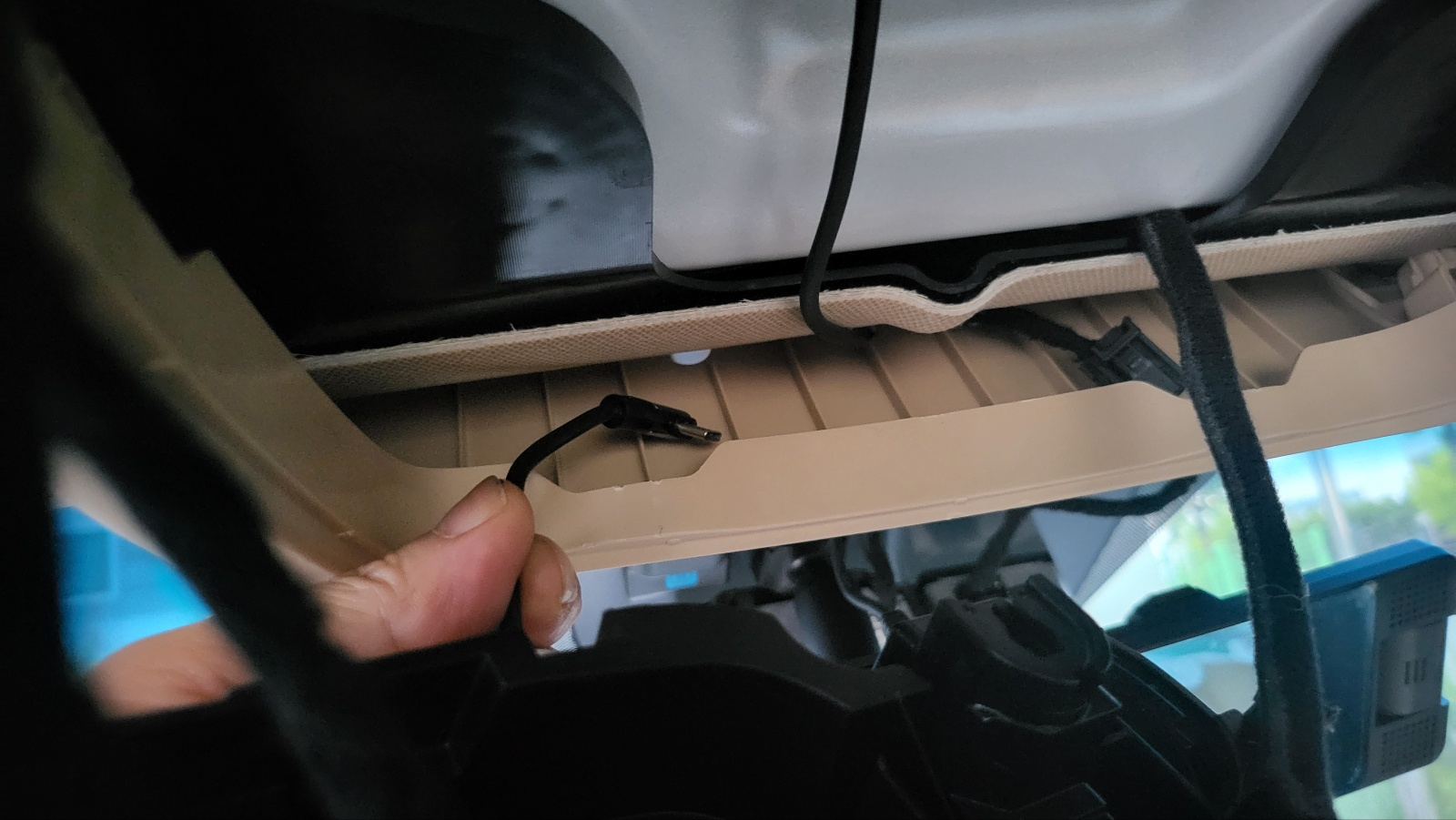

후방카메라 연결

작업량이 좀 많다. 별도 정리.



DIY . 스타리아 . 후방 카메라 장착

장착 할 후방 카메라  4k 3채널 룸미러형 블랙박스 에 포함된 후방카메라 . 실내 장착형.  후방 카메라 장착 위치  - 테일 게이트 유리 상단.    제품 동봉된 나사못으로 후방 카메라 고정,

igotit.tistory.com











상위 정리





스타리아 . DIY 모음

휴즈박스에 시거 소켓 매립  - 2024.04.03 DIY . 스타리아 . 휴즈 박스에 시거 소켓 매립 .개요 차종 : 스타리아 차량 휴즈 박스 내에 시거 소켓 매립하여 기기 전원 공급선들 최대한 안 보이게 처리

igotit.tistory.com










첫 등록 : 2024.07.04

최종 수정 :

단축 주소 : https://igotit.tistory.com/5712
