DIY . 스타리아 . 후방 카메라 장착

by i.got.it 2024. 7. 8.





장착 할 후방 카메라



4k 3채널 룸미러형 블랙박스 에 포함된 후방카메라 . 룸미러 개조하여 제품 본체 장착하고 나서 후방카메라 장착 상세 정리.  전선 매립 과정이 핵심.

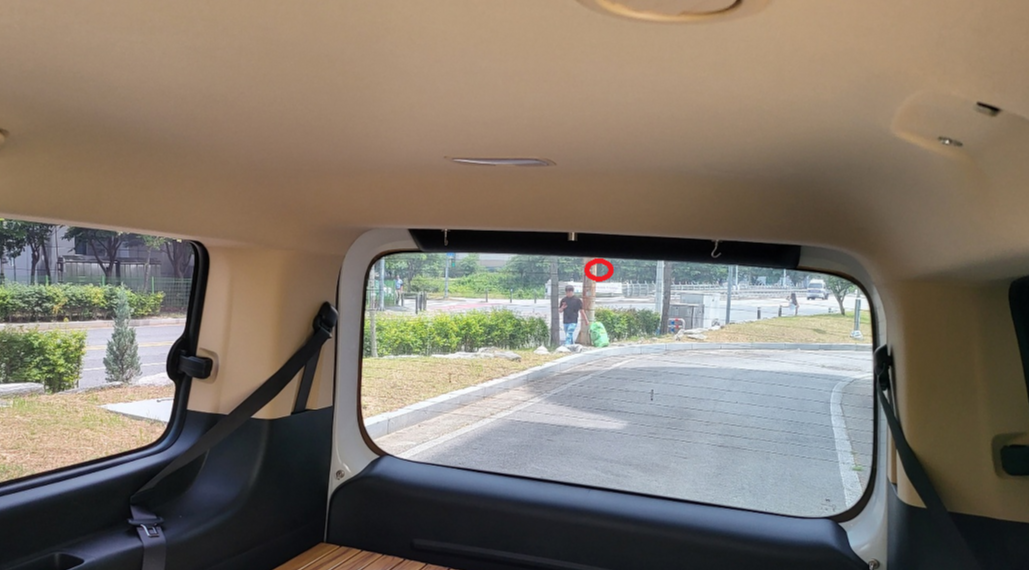

후방 카메라 장착 위치

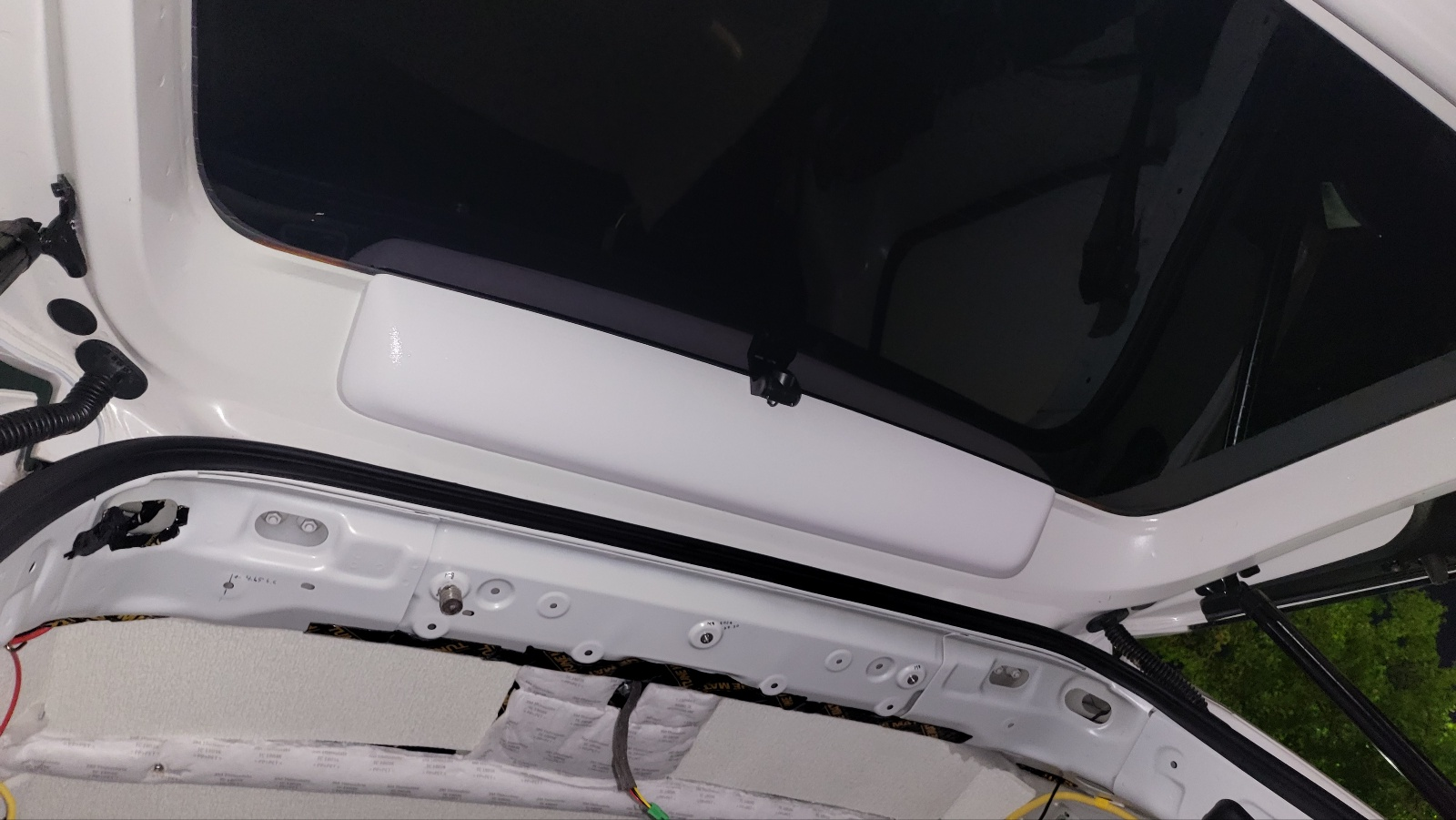

- 테일 게이트 유리 상단.

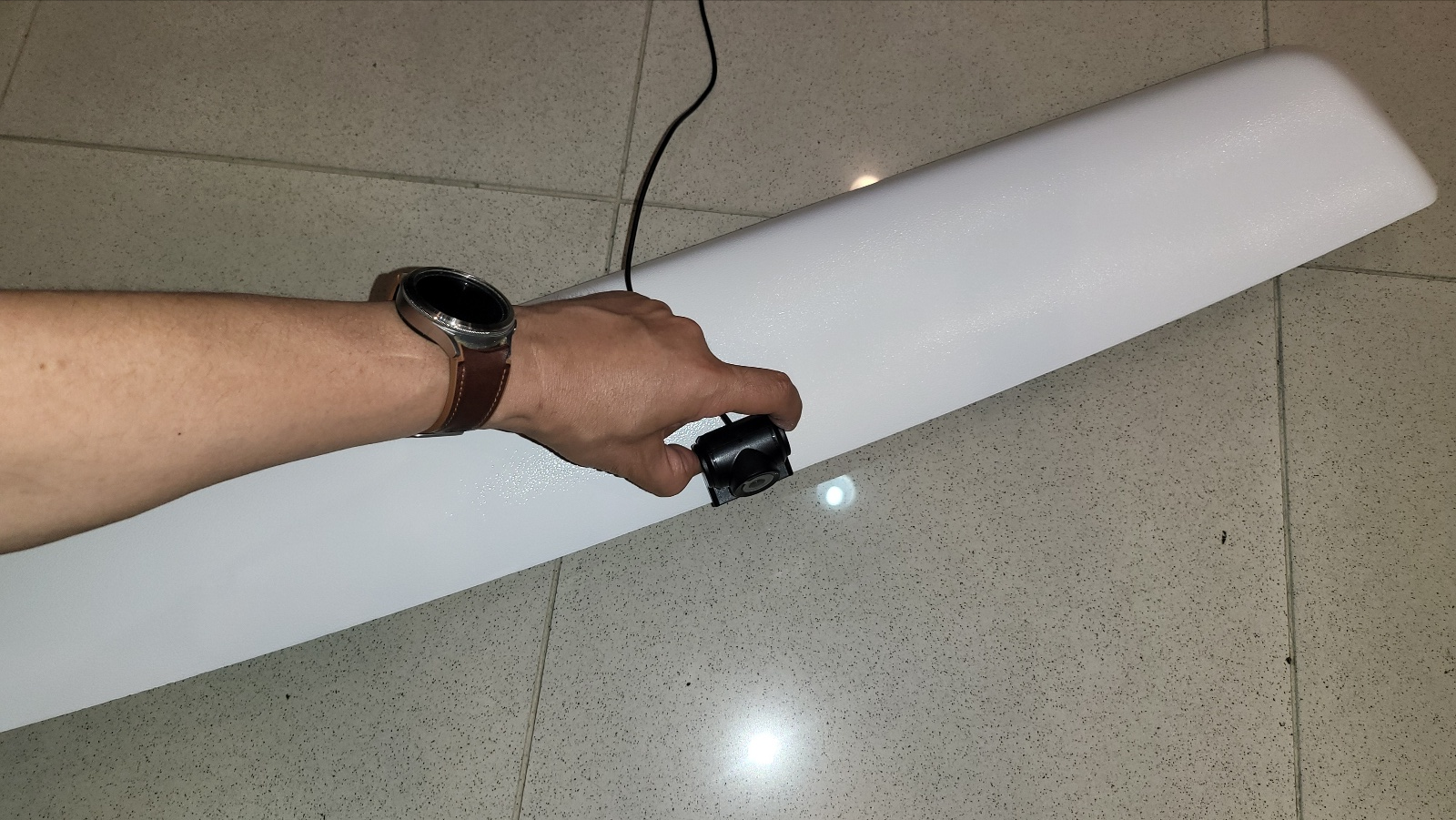

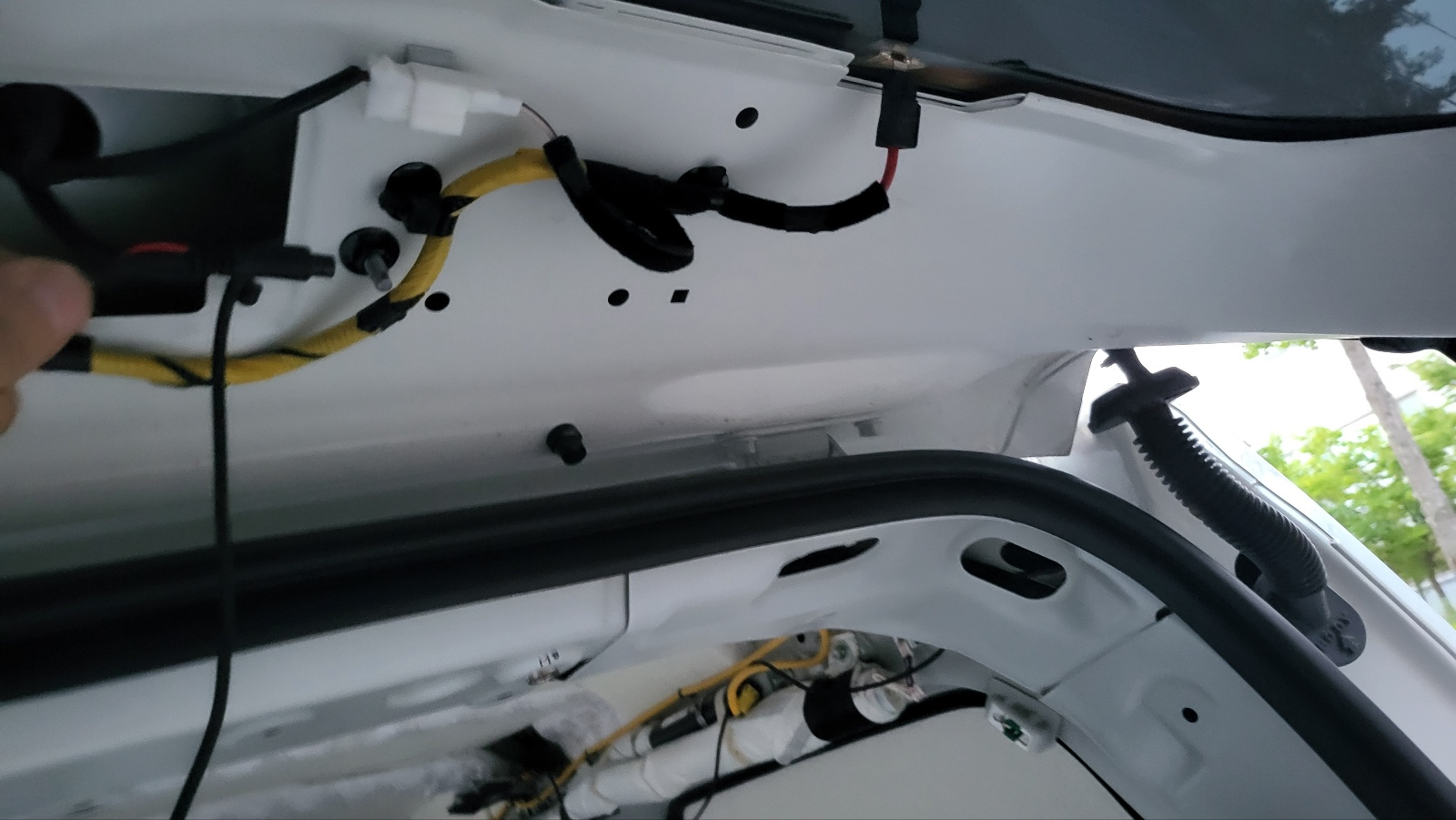

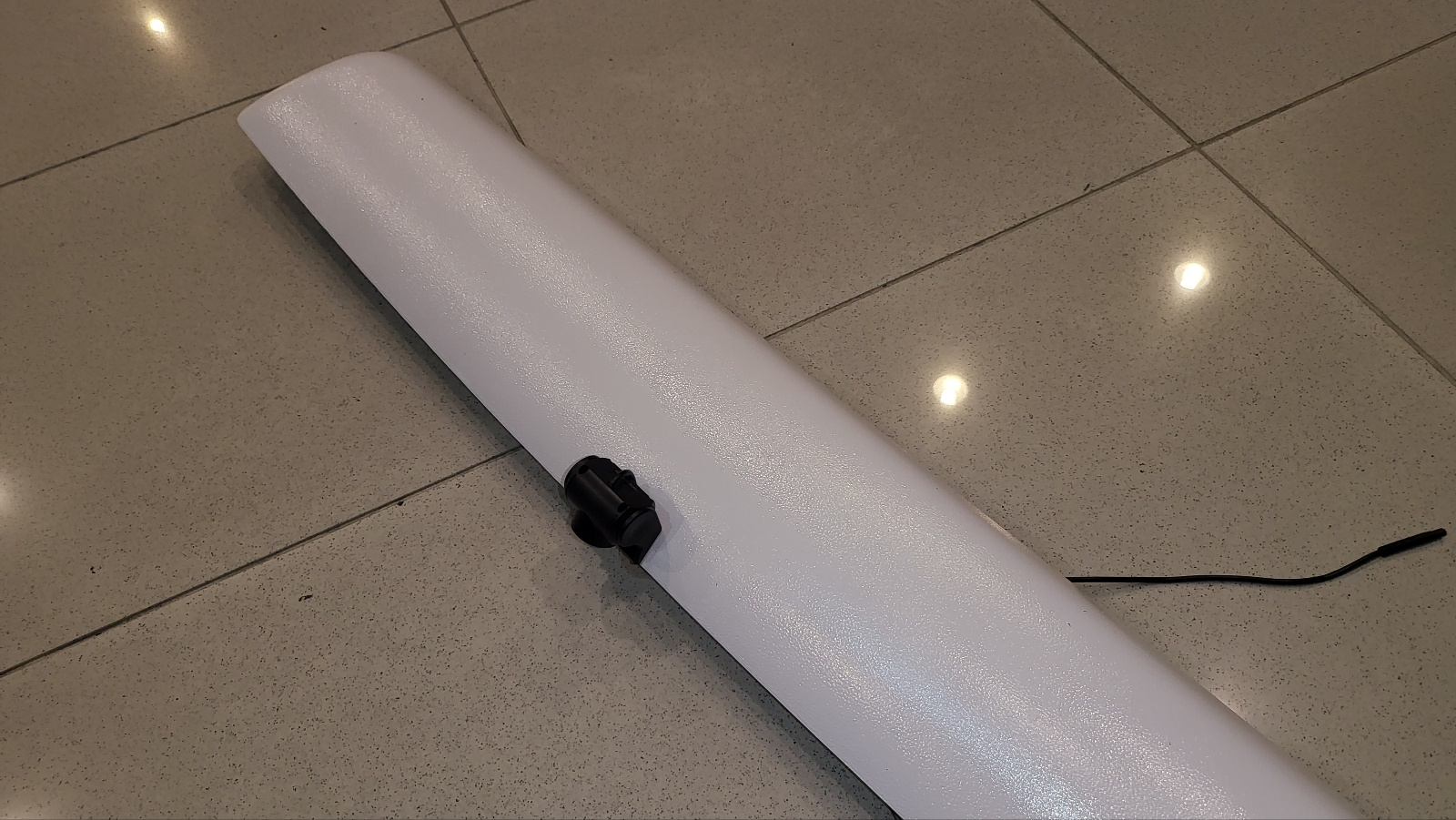

제품 동봉된 나사못으로 후방 카메라 고정,  케이블은 트림에 구멍뚫어 관통 시킴.







참고 : 트림 색상 순정 상태에서 검정인데, 크리미 화이트 색상 스프레이로 도색했음. 상세보기 : https://igotit.tistory.com/5704



DIY . 스타리아 . 트림 도색

아래 사진 붉은색 원형 ( 테일게이터 어퍼 트림 )은  순정상태에서는 검정색 플라스틱 인데, 차량 외장색과 동일한 크리미 화이트로  도색.    스프레이 페인트 구입처 - 색상 옵션: YAC 265 (크

igotit.tistory.com







전선 매립

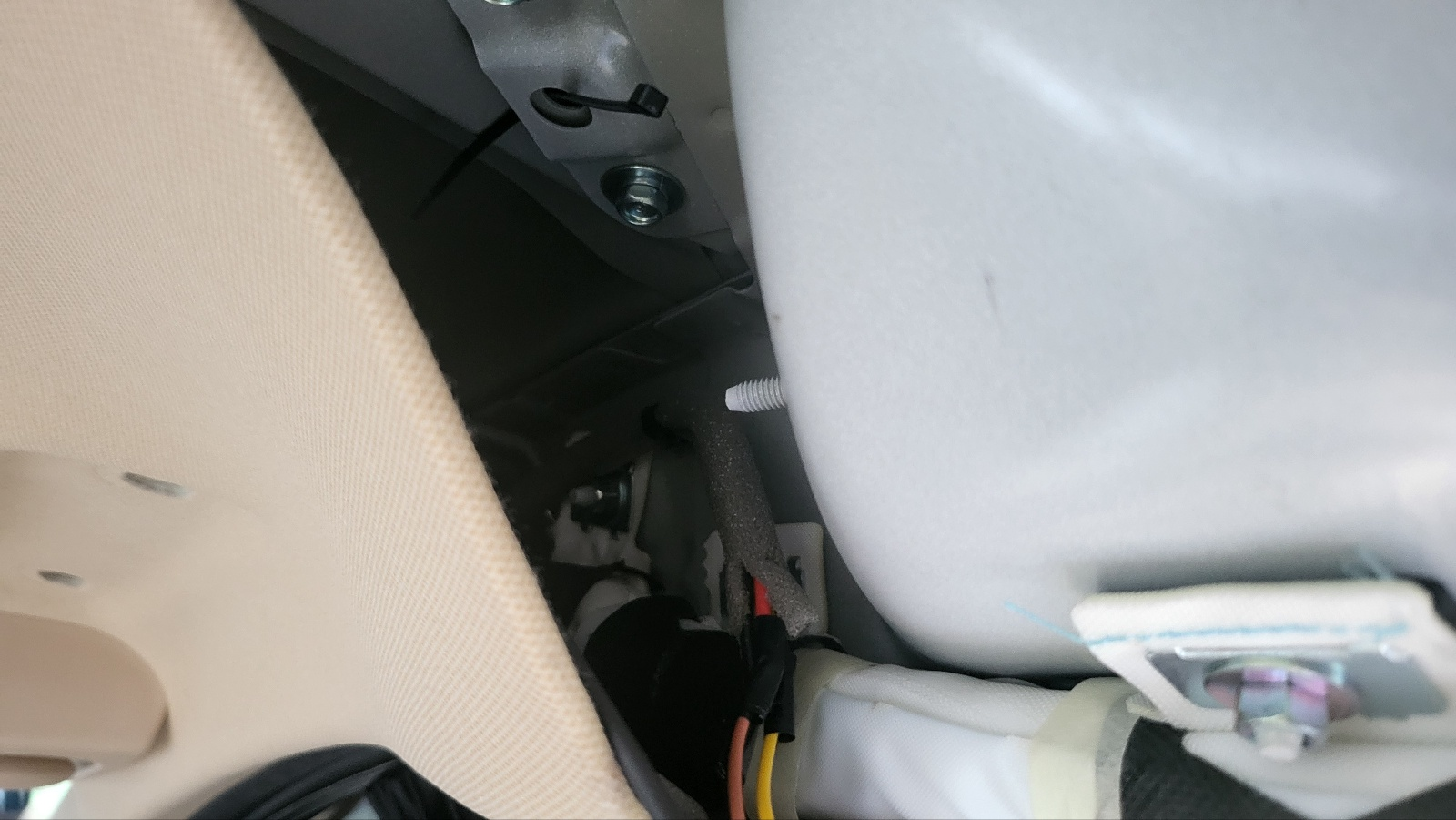

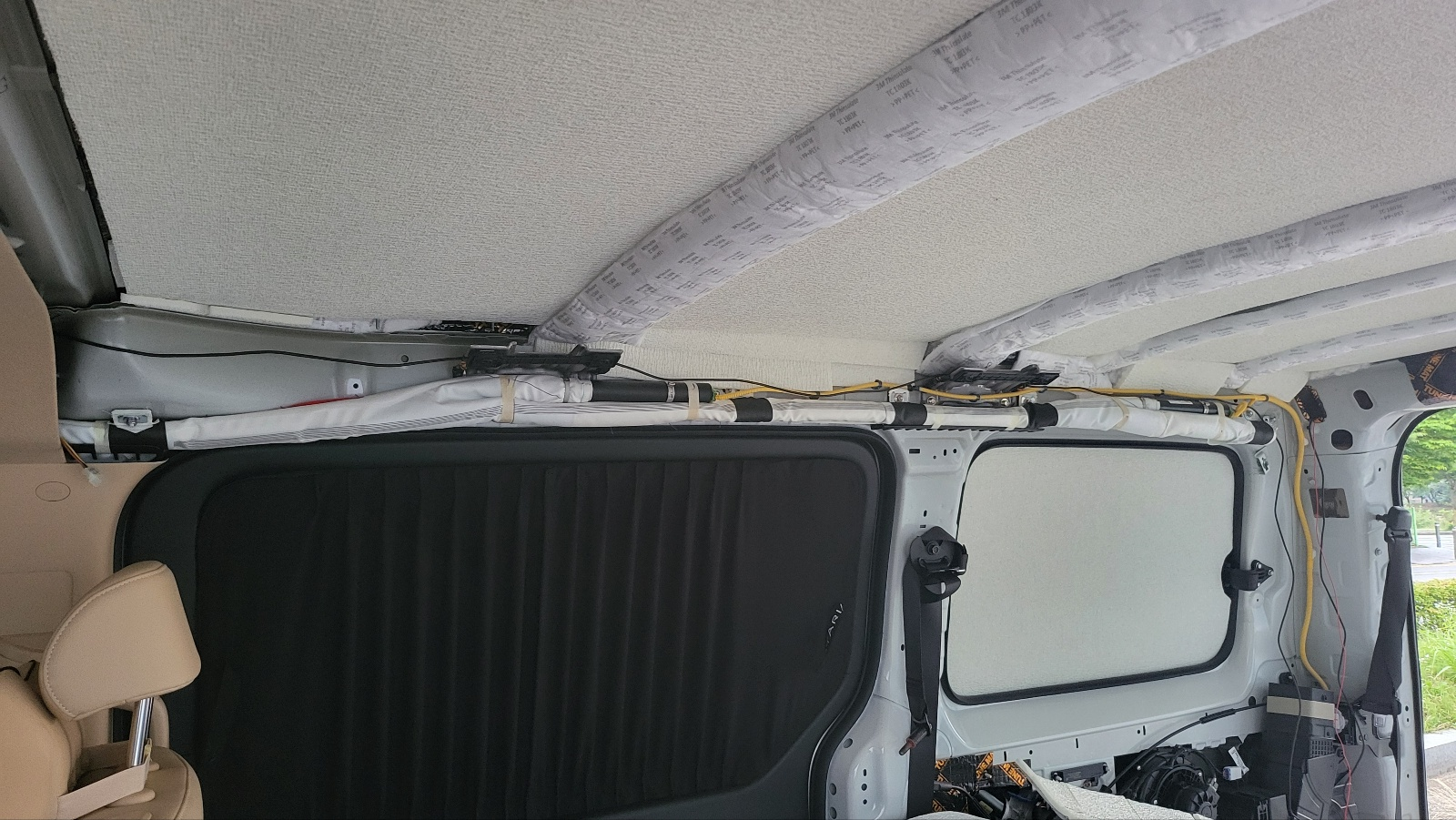

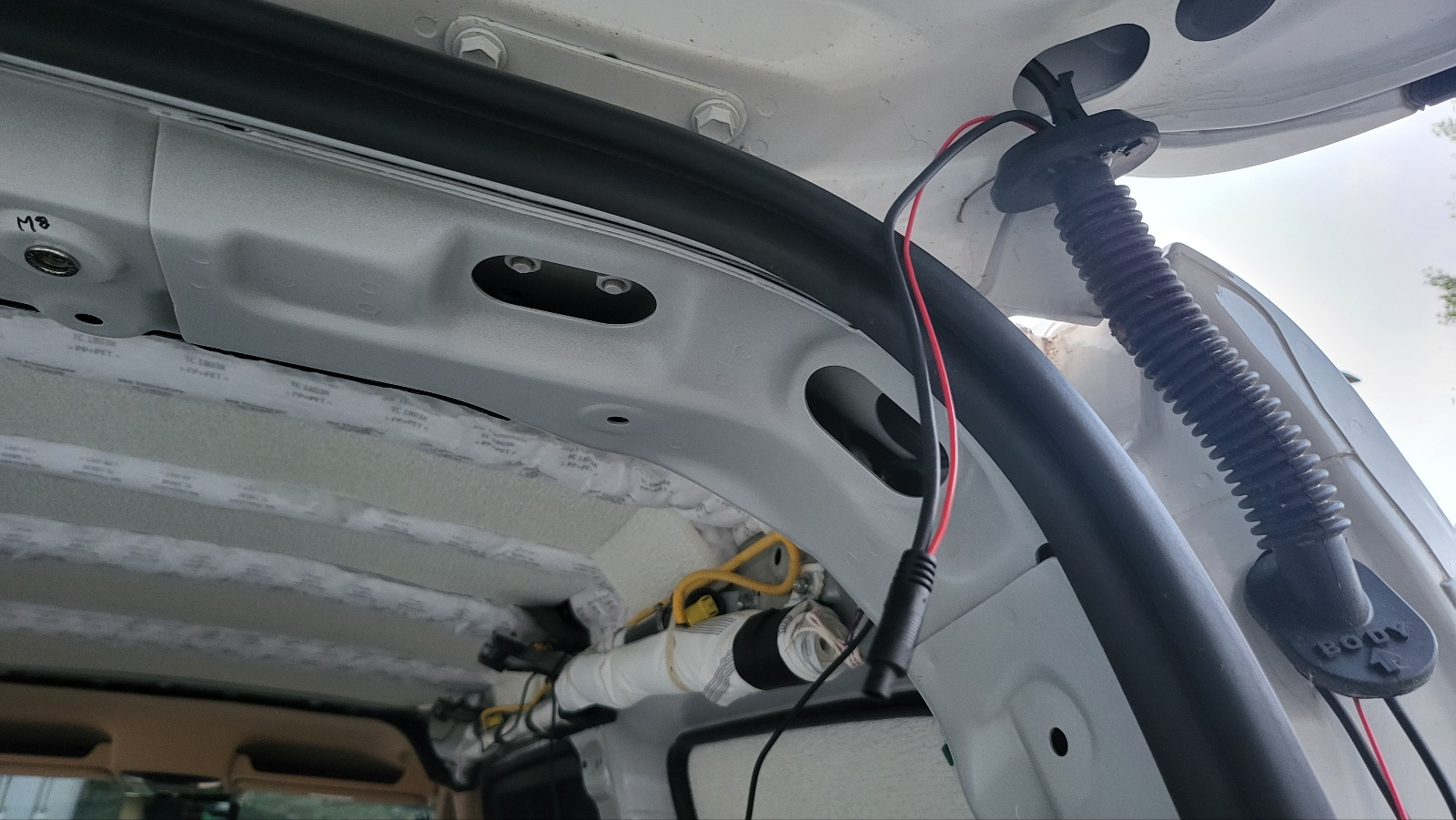

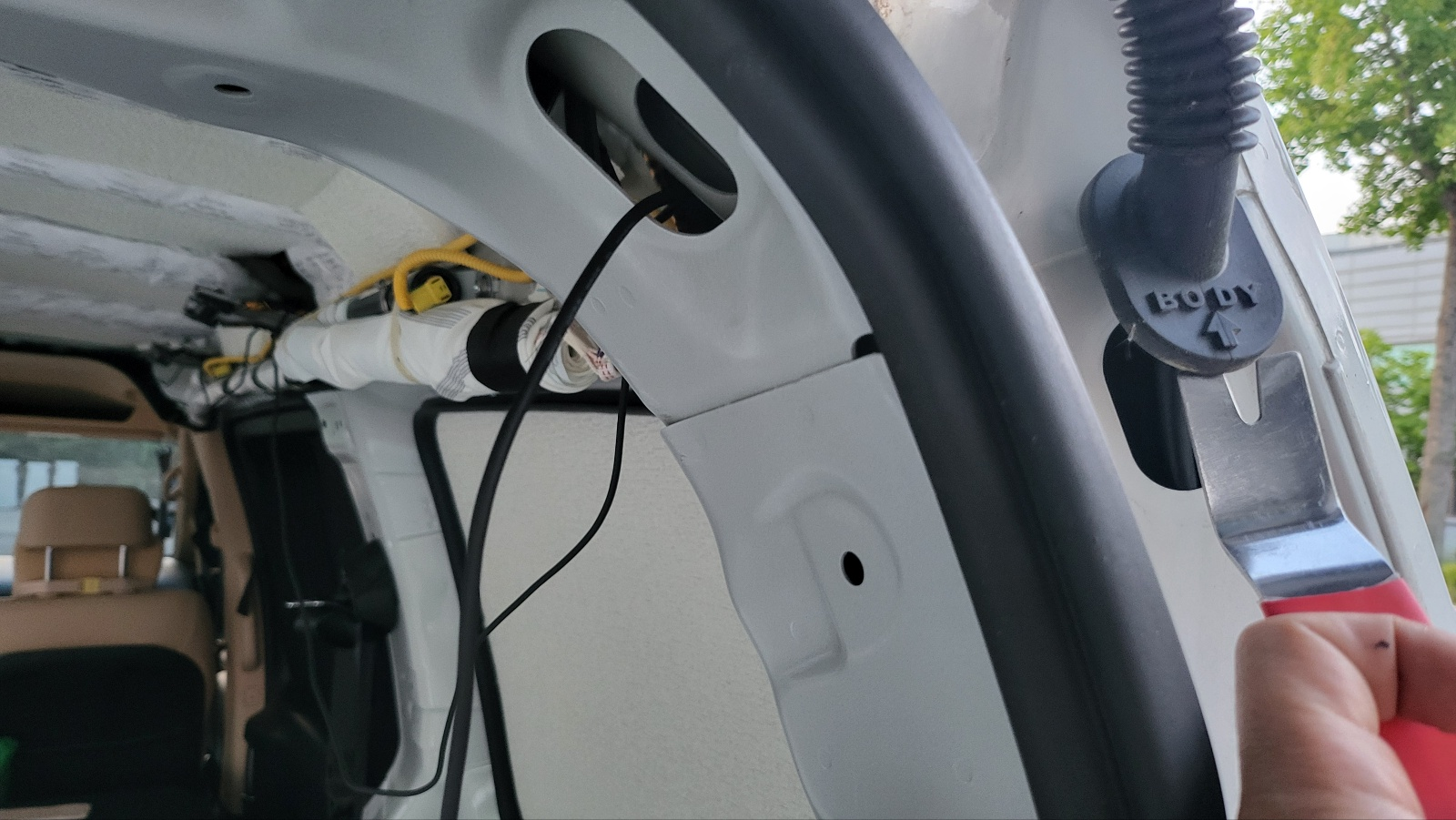

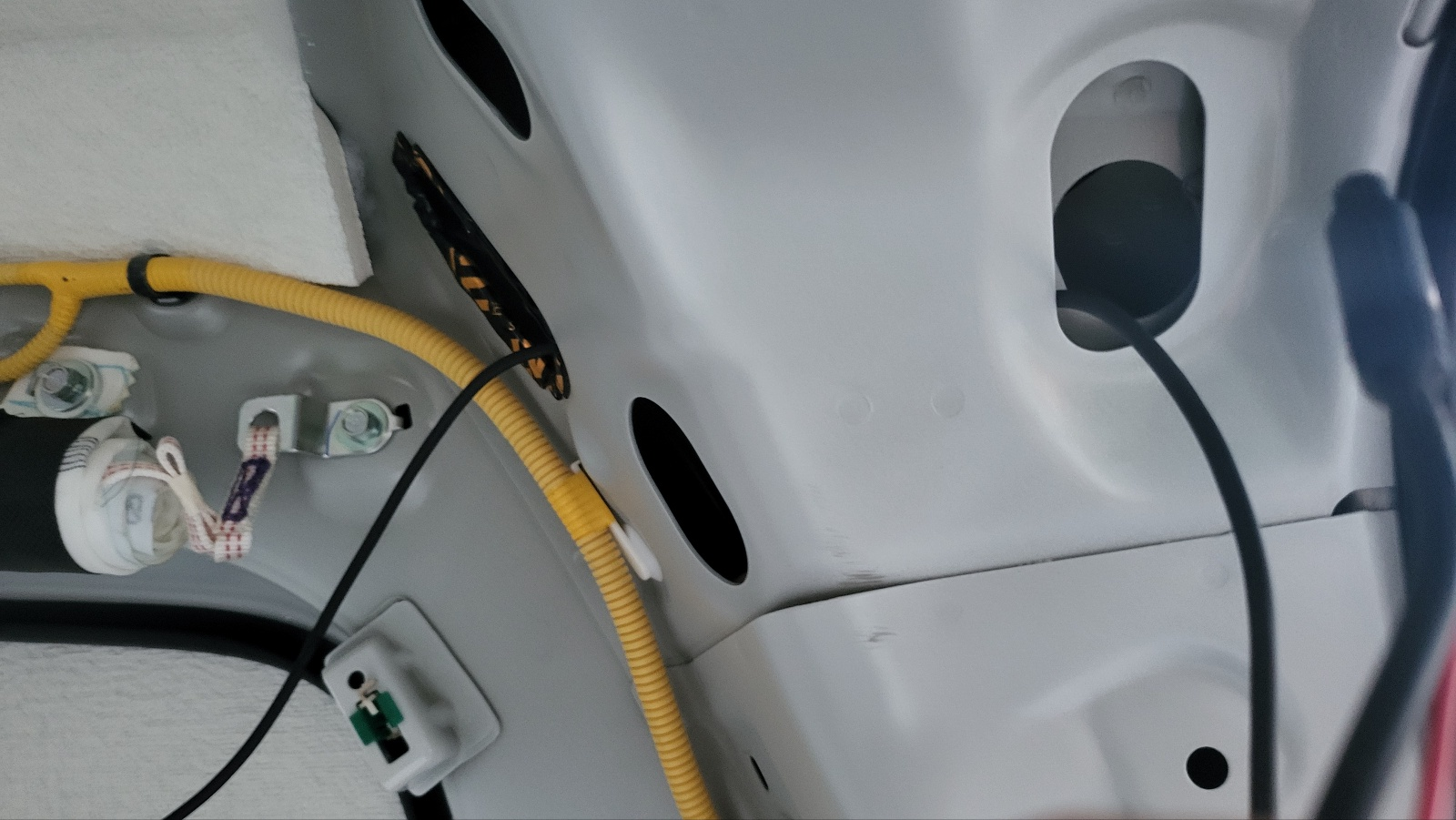

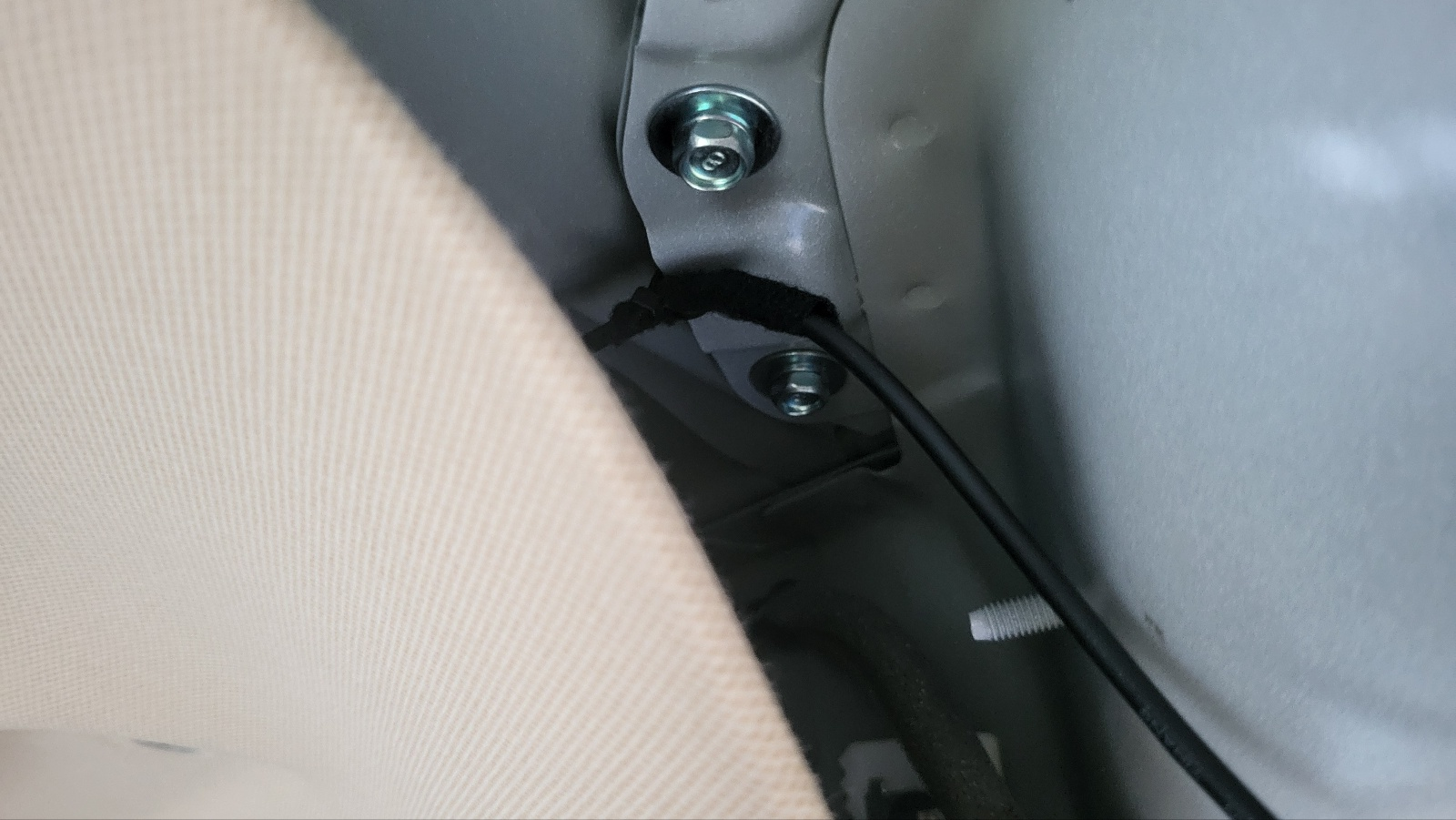

- 후방카메라용  전선을 차량 앞의 블박 있는 곳부터 부터 출발하여 차량 오른쪽 천장 경유하여 테일 게이트 까지 매립한다.

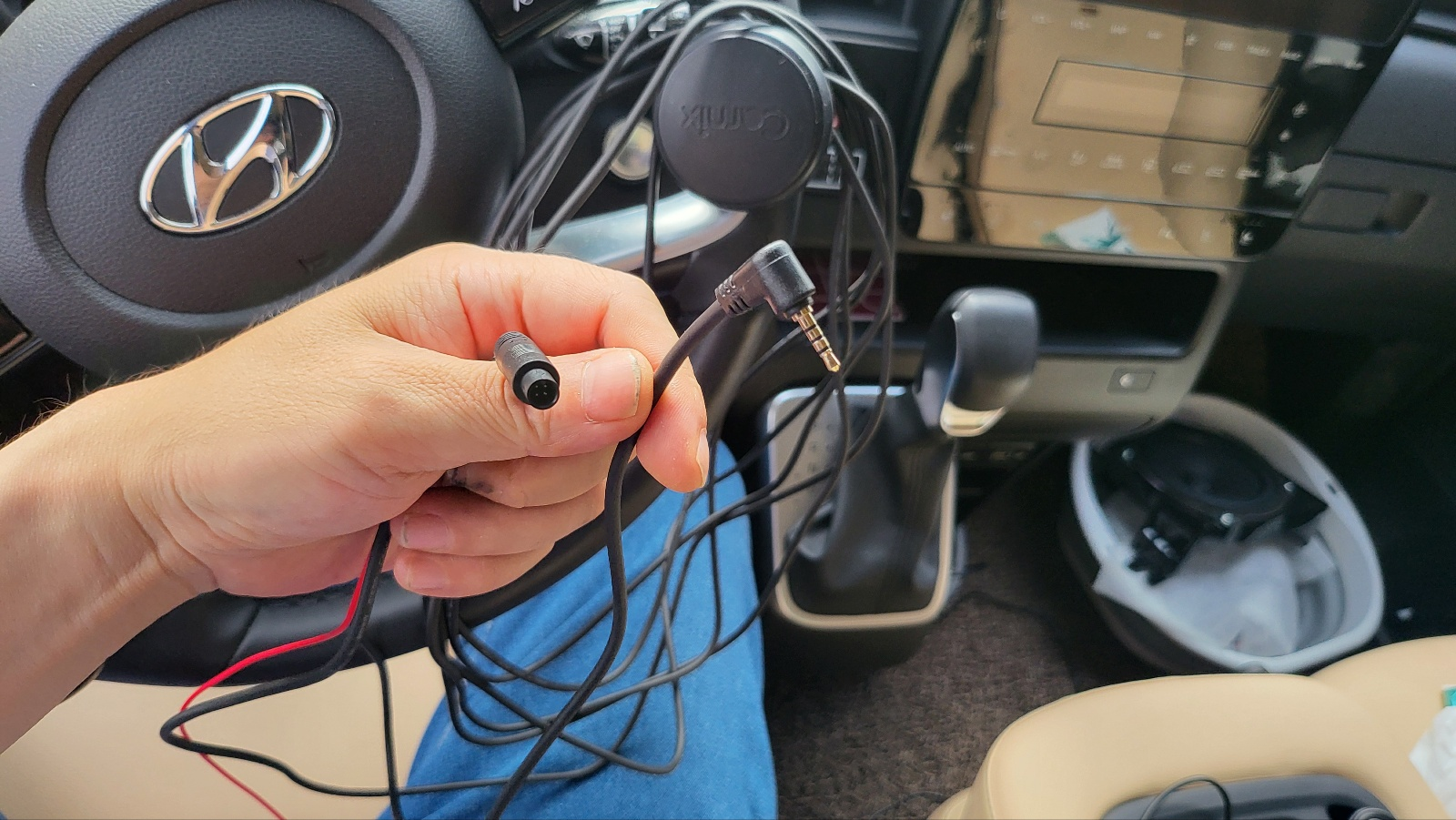

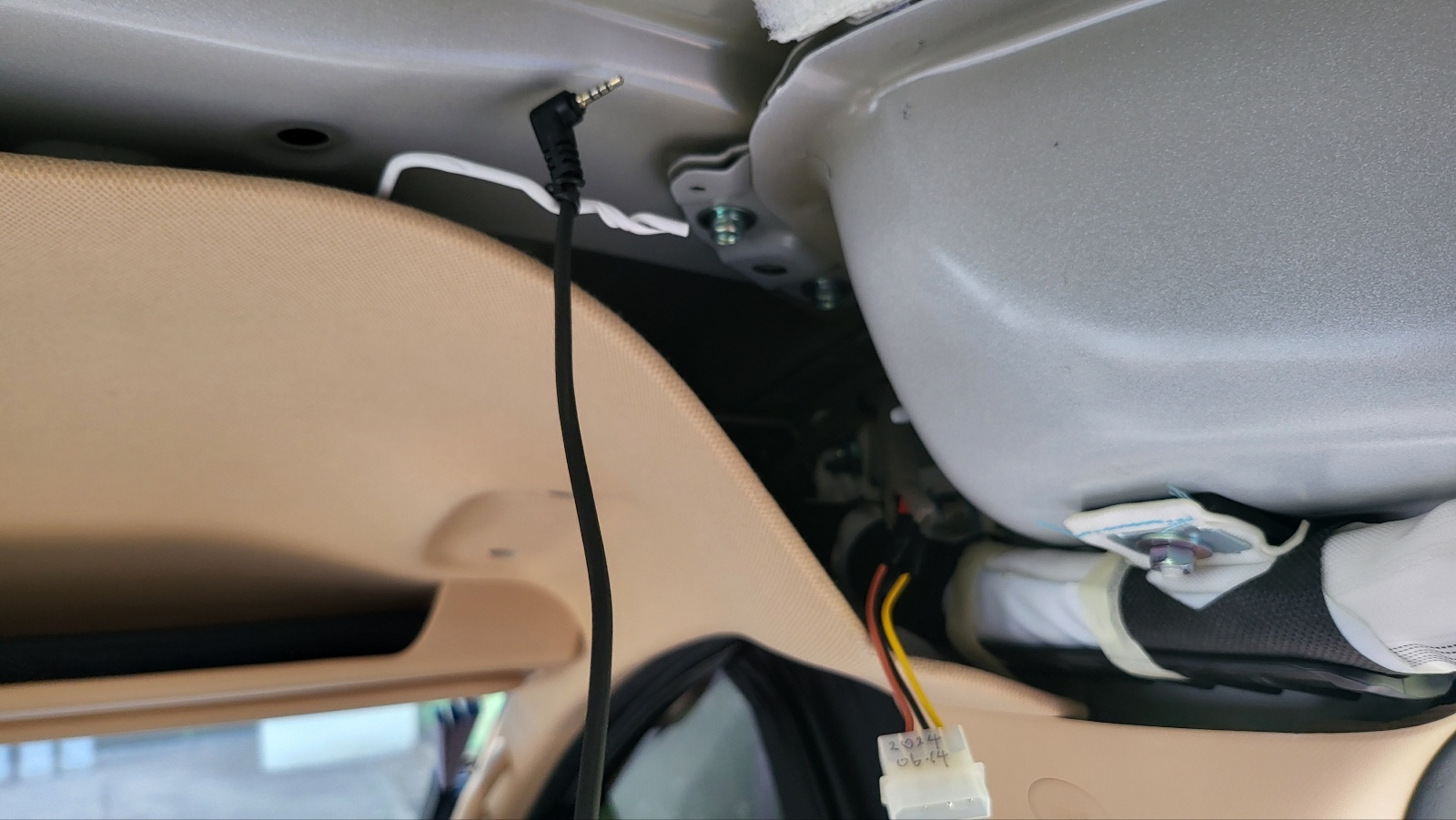

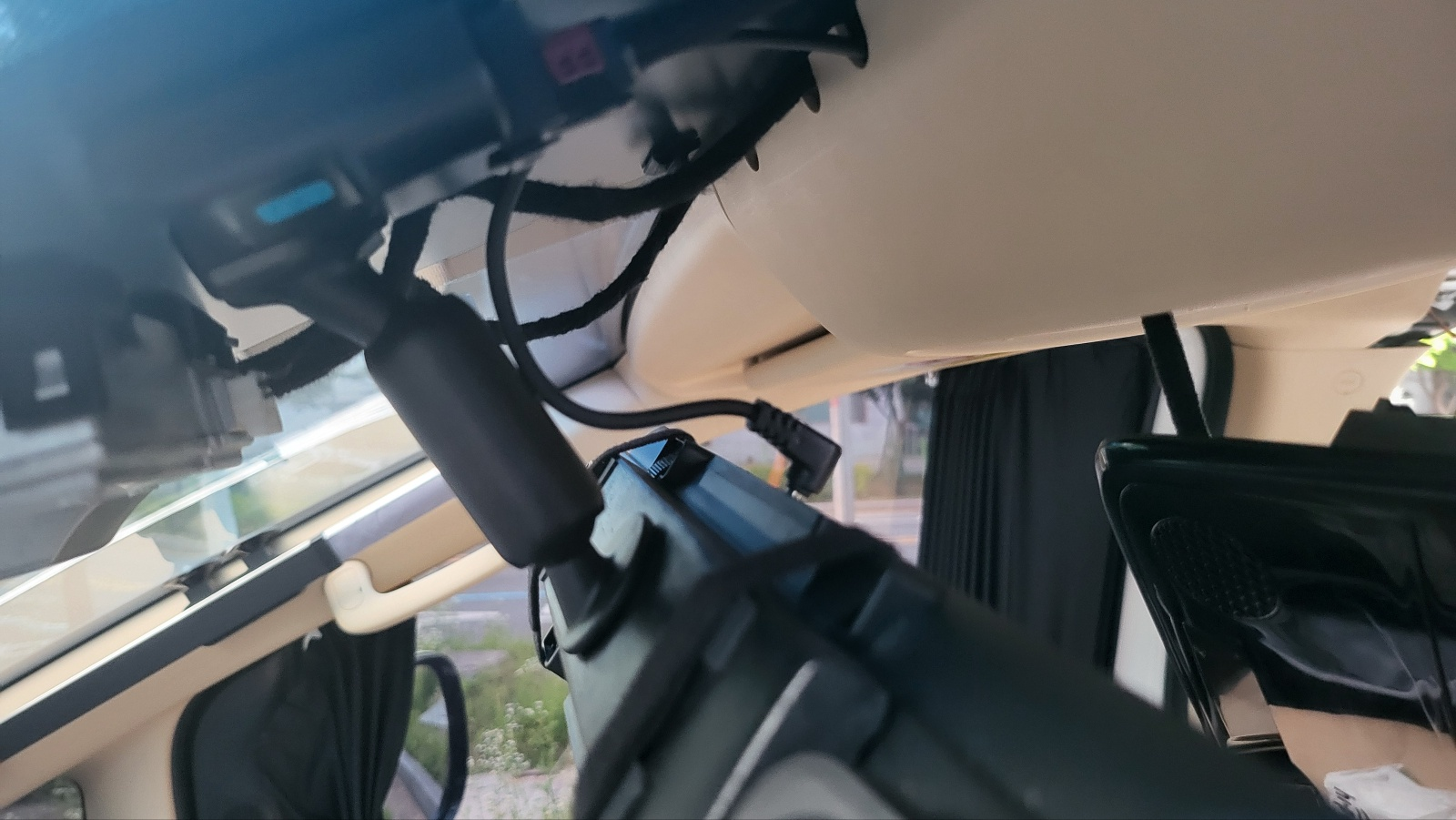

후방 카메라용 케이블

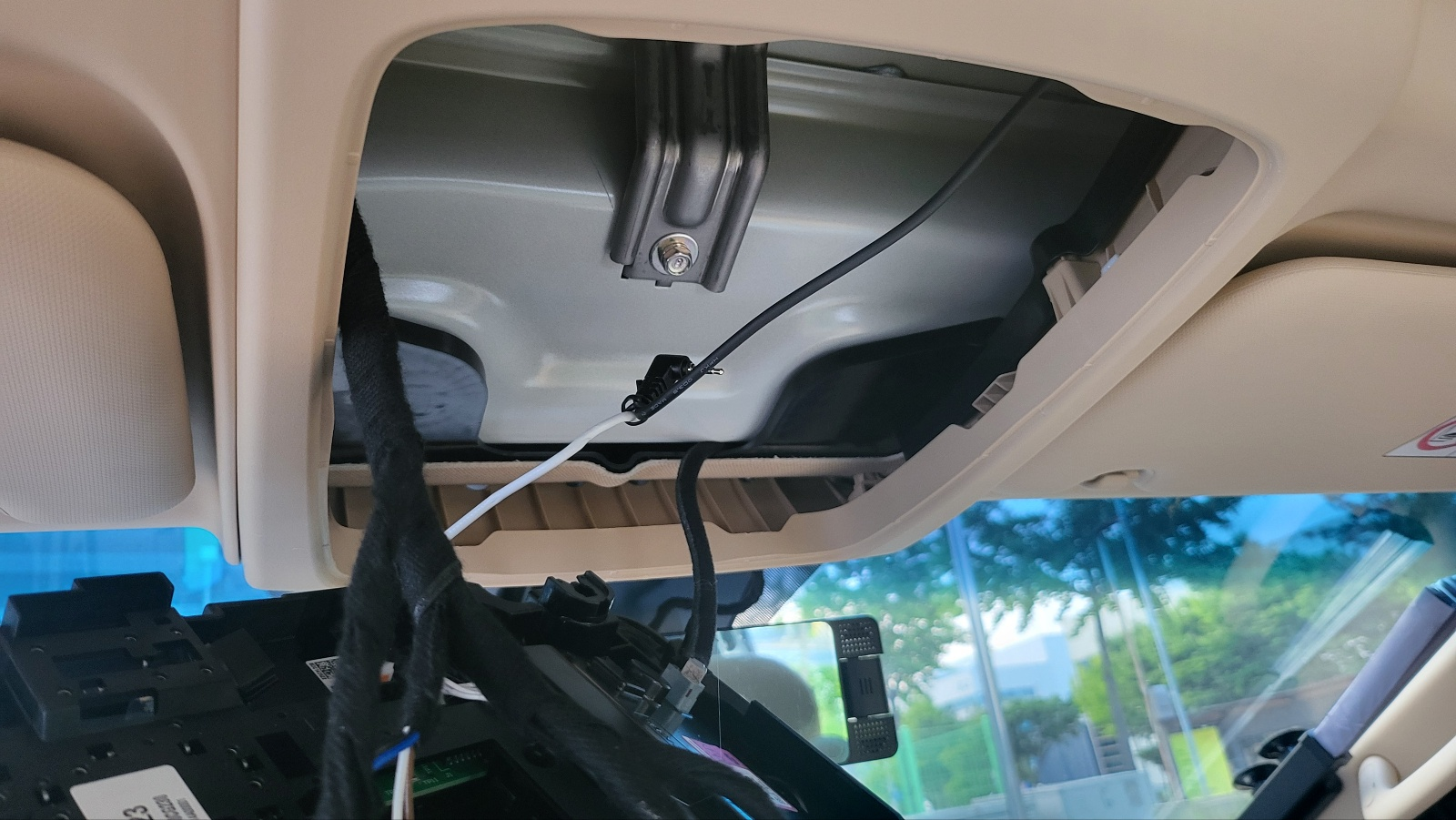

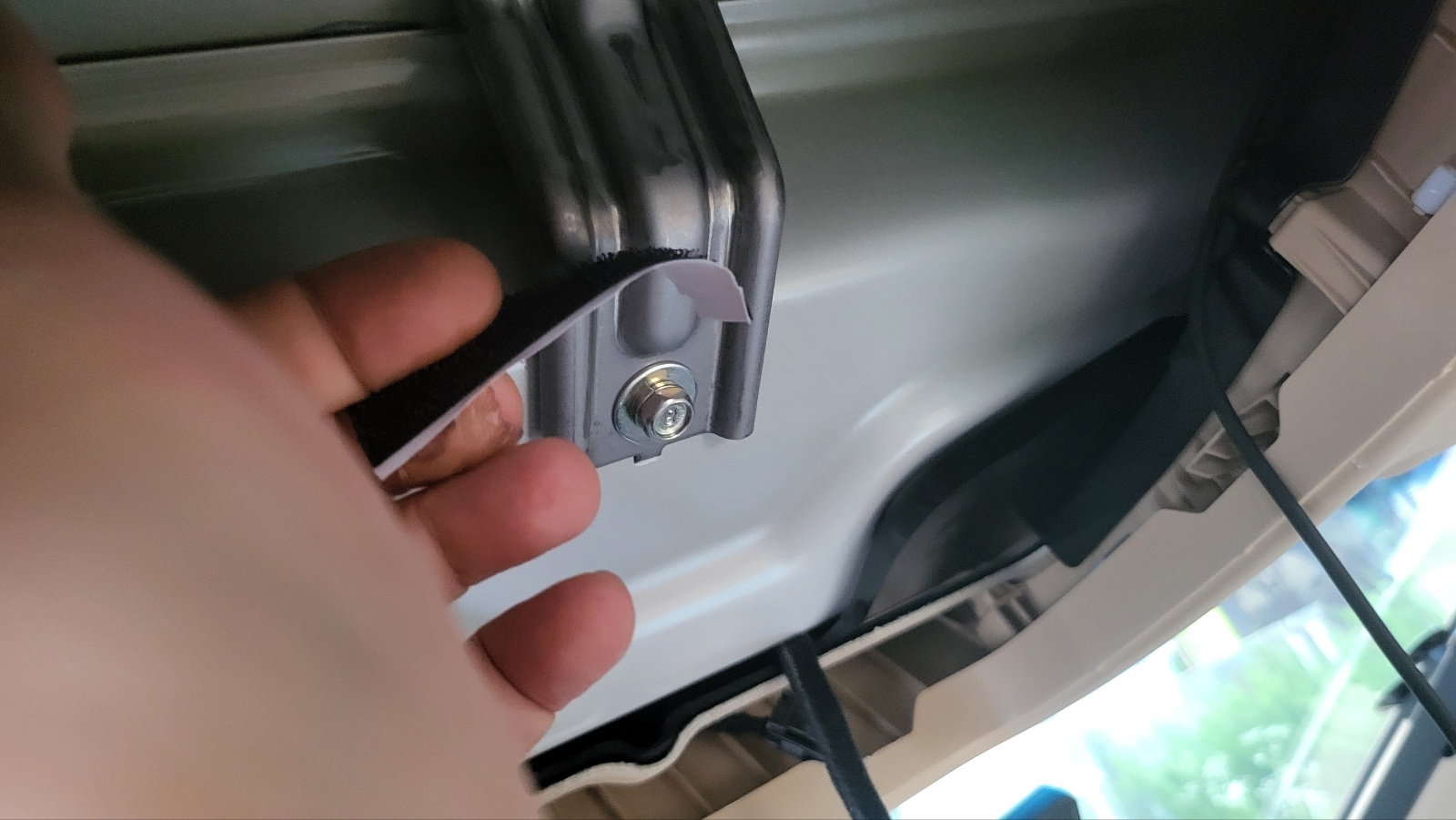

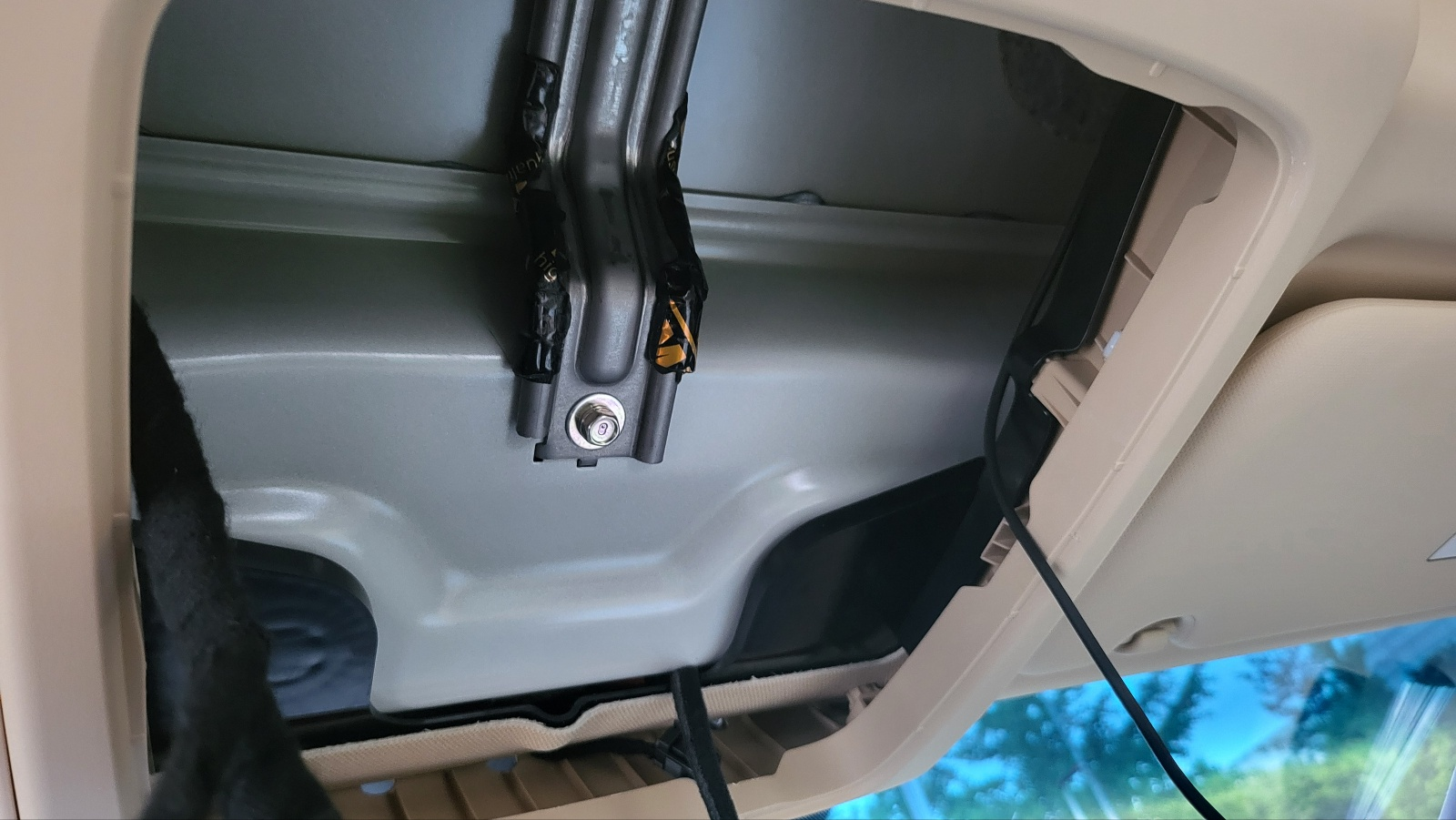

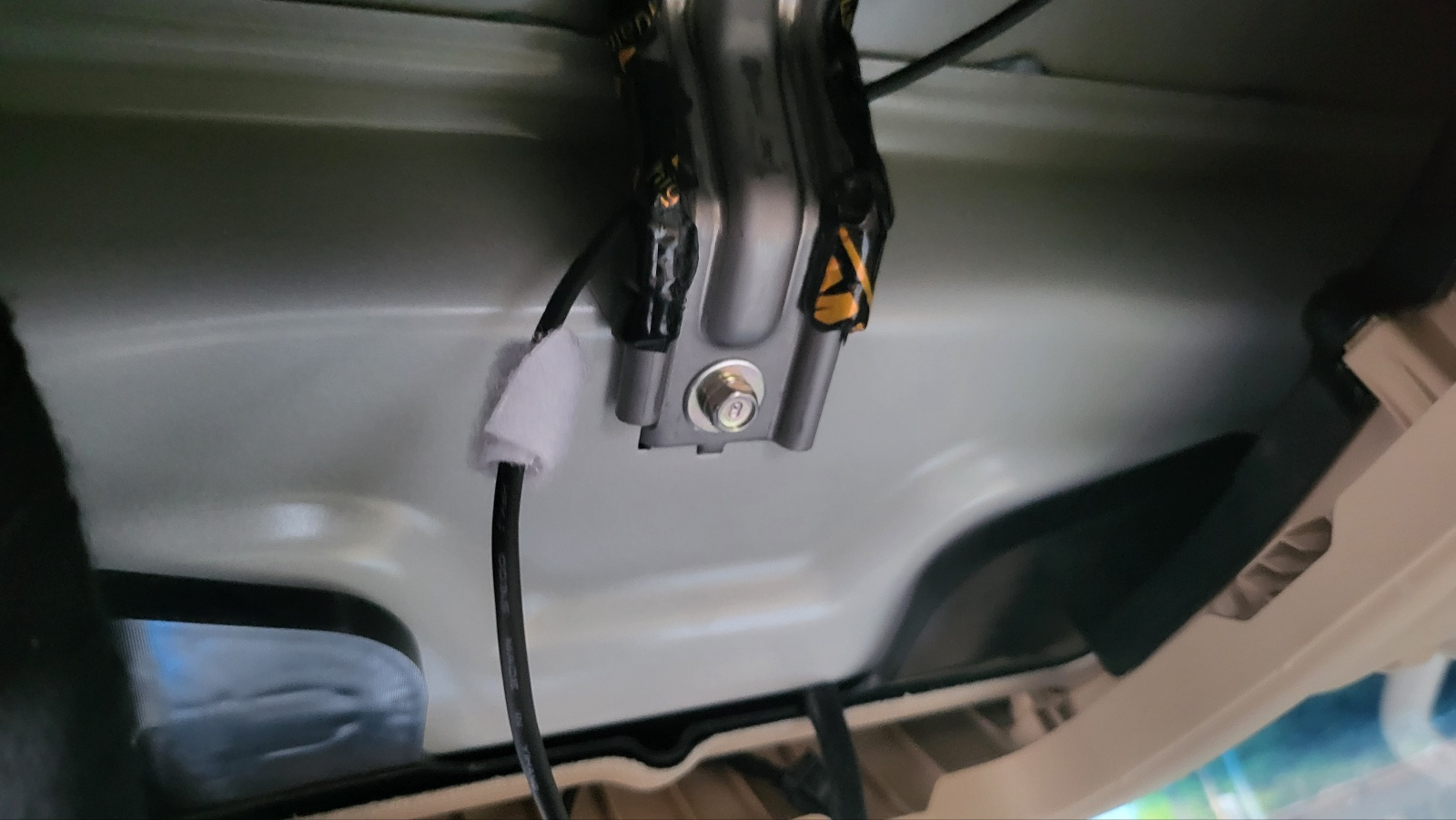

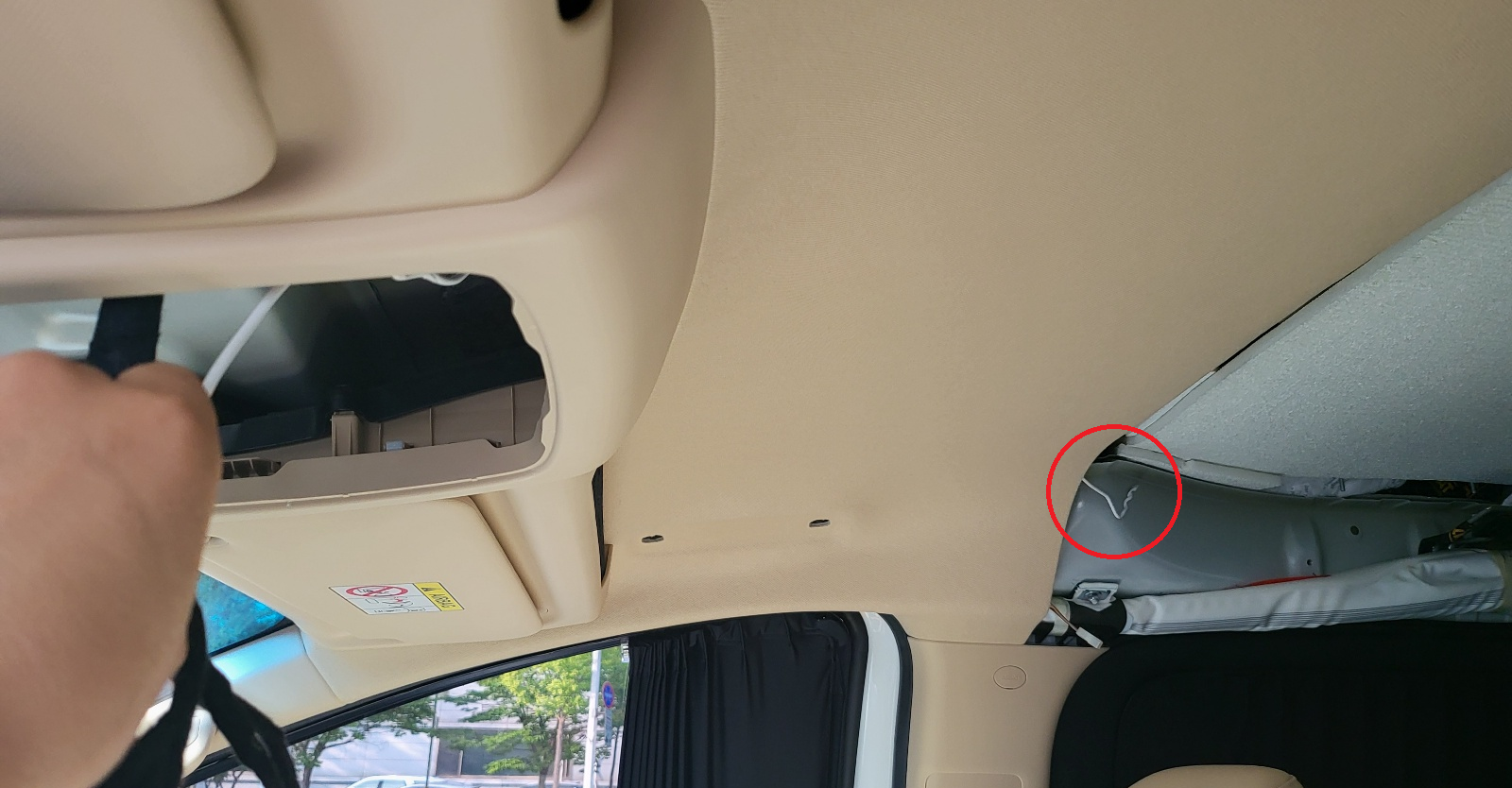

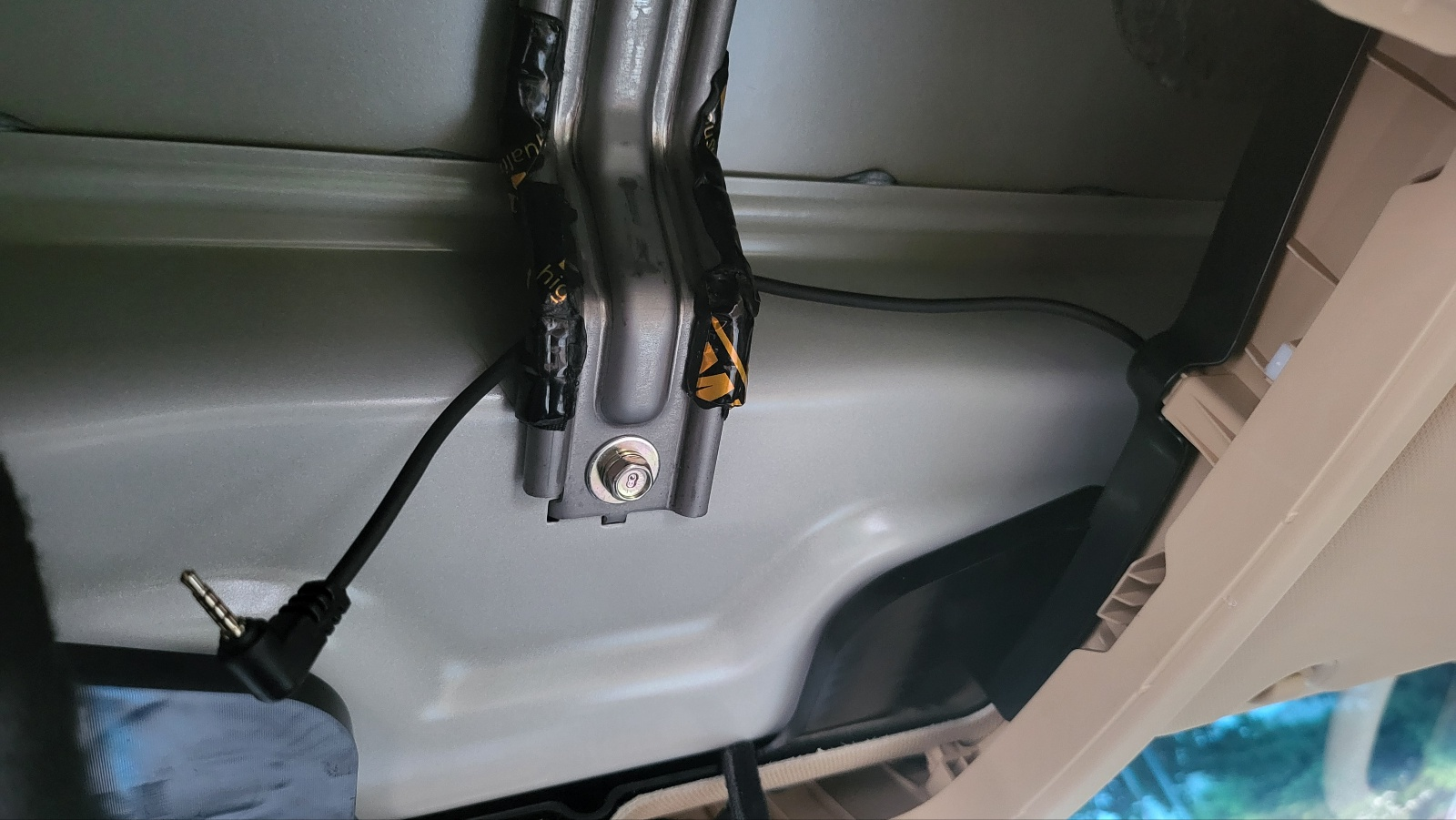

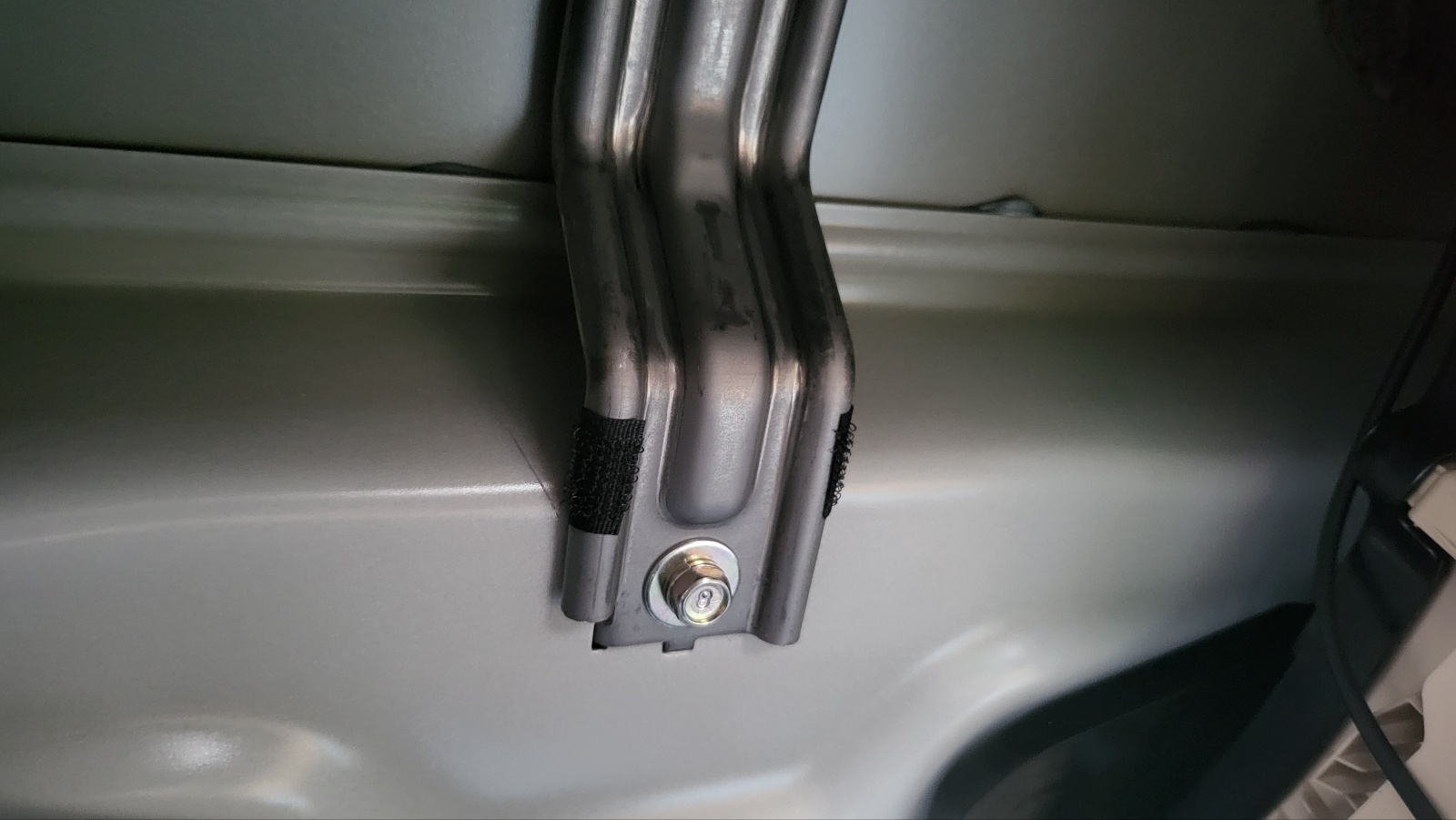

오버 헤드 콘솔 탈거(탈거 방법 :  https://igotit.tistory.com/5713) 하고 옷걸이 펼친거 밀어 넣어 아래 사진 붉은 원형 지점에 튀어나오게 한다.

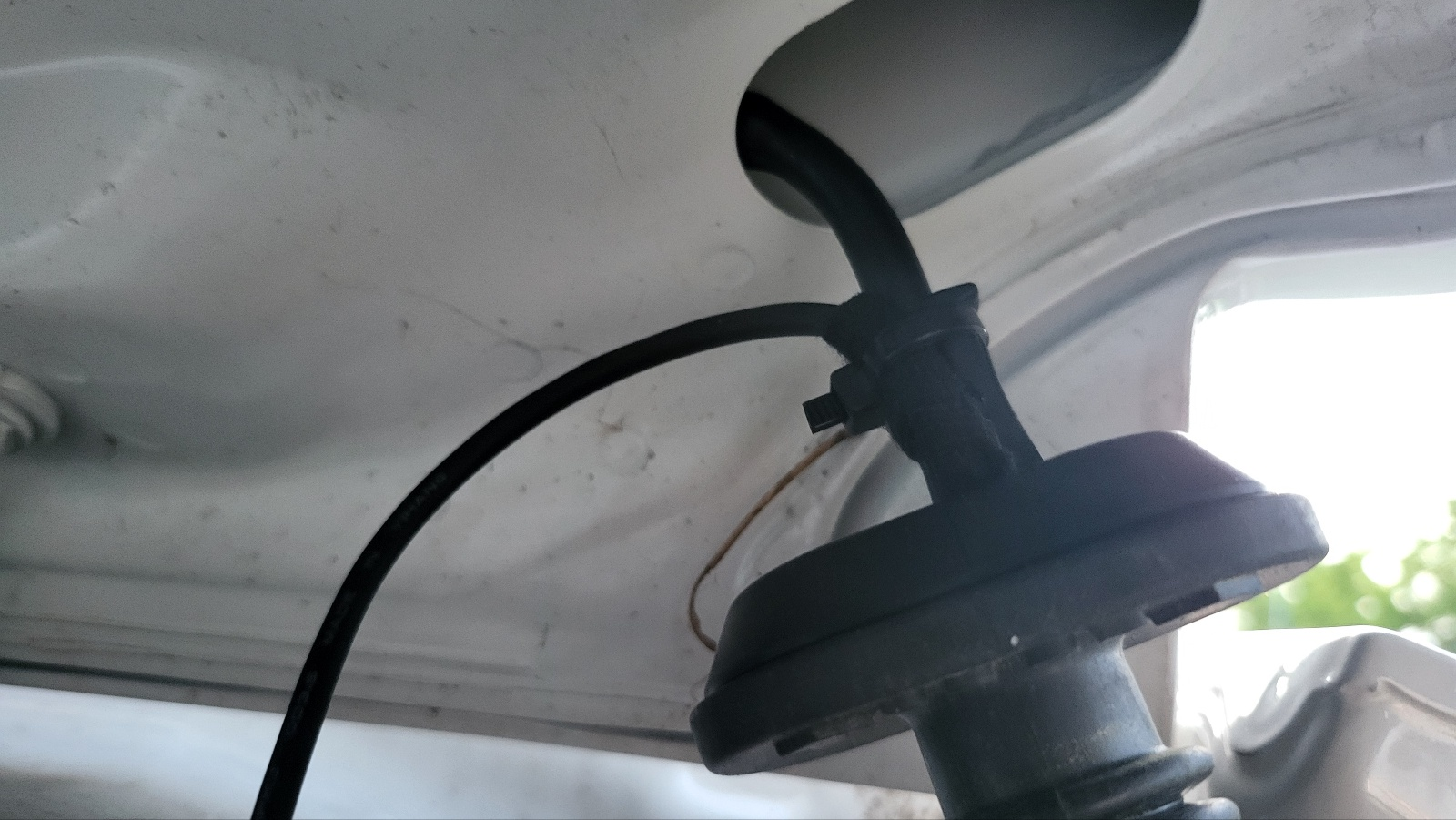

장착 완료







상위 정리





스타리아 . DIY 모음

휴즈박스에 시거 소켓 매립  - 2024.04.03 DIY . 스타리아 . 휴즈 박스에 시거 소켓 매립 .개요 차종 : 스타리아 차량 휴즈 박스 내에 시거 소켓 매립하여 기기 전원 공급선들 최대한 안 보이게 처리

igotit.tistory.com






첫 등록 : 2024.07.04

최종 수정 :

단축 주소 : https://igotit.tistory.com/5715
