DIY . 스타리아 . 차량 시동 배터리 전원 실내 공급 및 릴레이 처리 . 주행충전용

by i.got.it 2024. 7. 27.







개요

-  차량 시동 걸린 경우에만 실내로 전원(차량의 발전기 전원) 공급되게 하여 파워뱅크 충전용으로 활용.

  - - 주행충전 제작 방법 상세보기 : https://igotit.tistory.com/5747



- 구현 방법  : 차량 시동배터리의 (+) 측에 대용량 릴레이 WM686연결하고,   차량 ACC 전원 이용하여 대용량  릴레이 WM686  전자석 구동하게 하여 시동 걸린 경우에만 전원 연결 되게 한다.

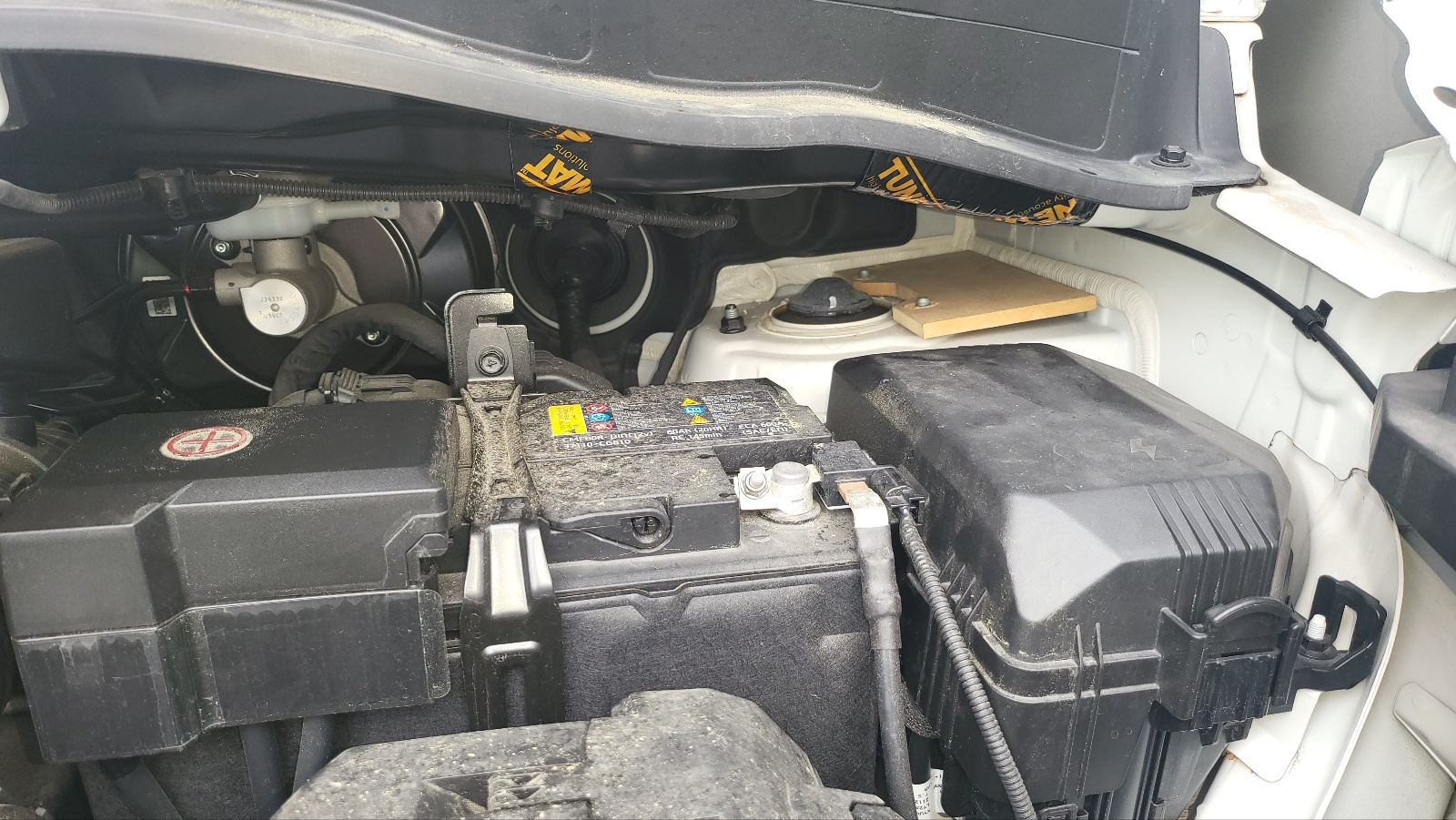

릴레이 배치 장소

- 엔진룸 휴즈 박스 뒤에 MDF 판재를 거치하고 판재에 릴레이 고정.

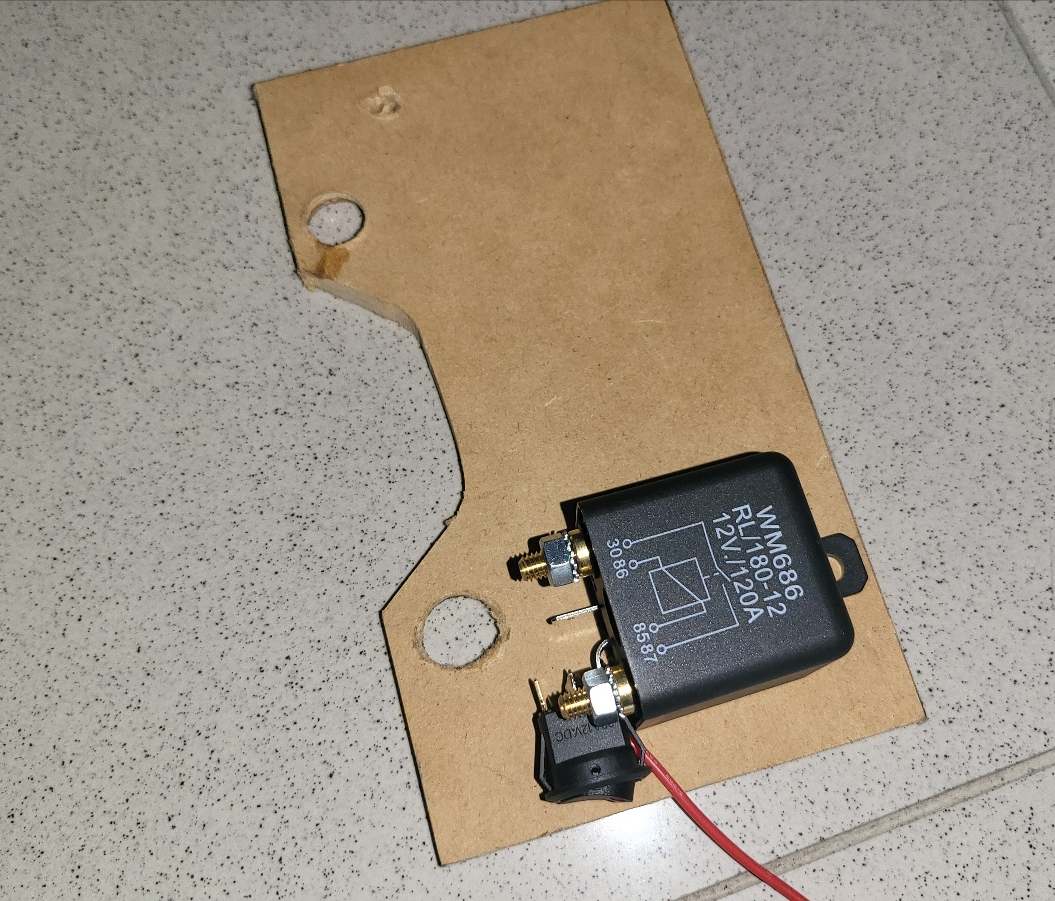

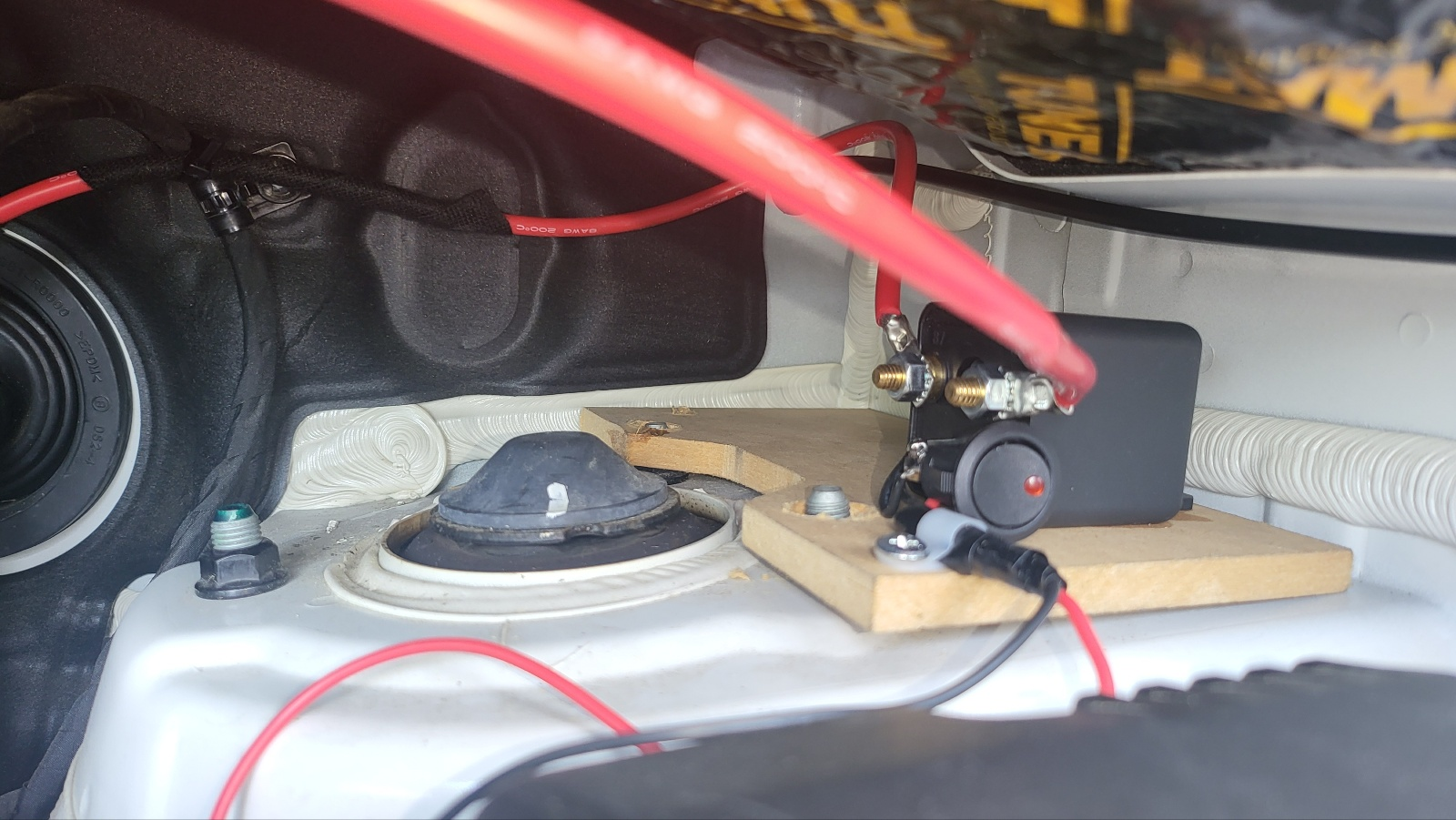

릴레이 배치.

- 릴레이 자석 구동 단자에 스위치 추가하여,  필요시  시동 걸려도 자석 작동 하지 않게  해둠.

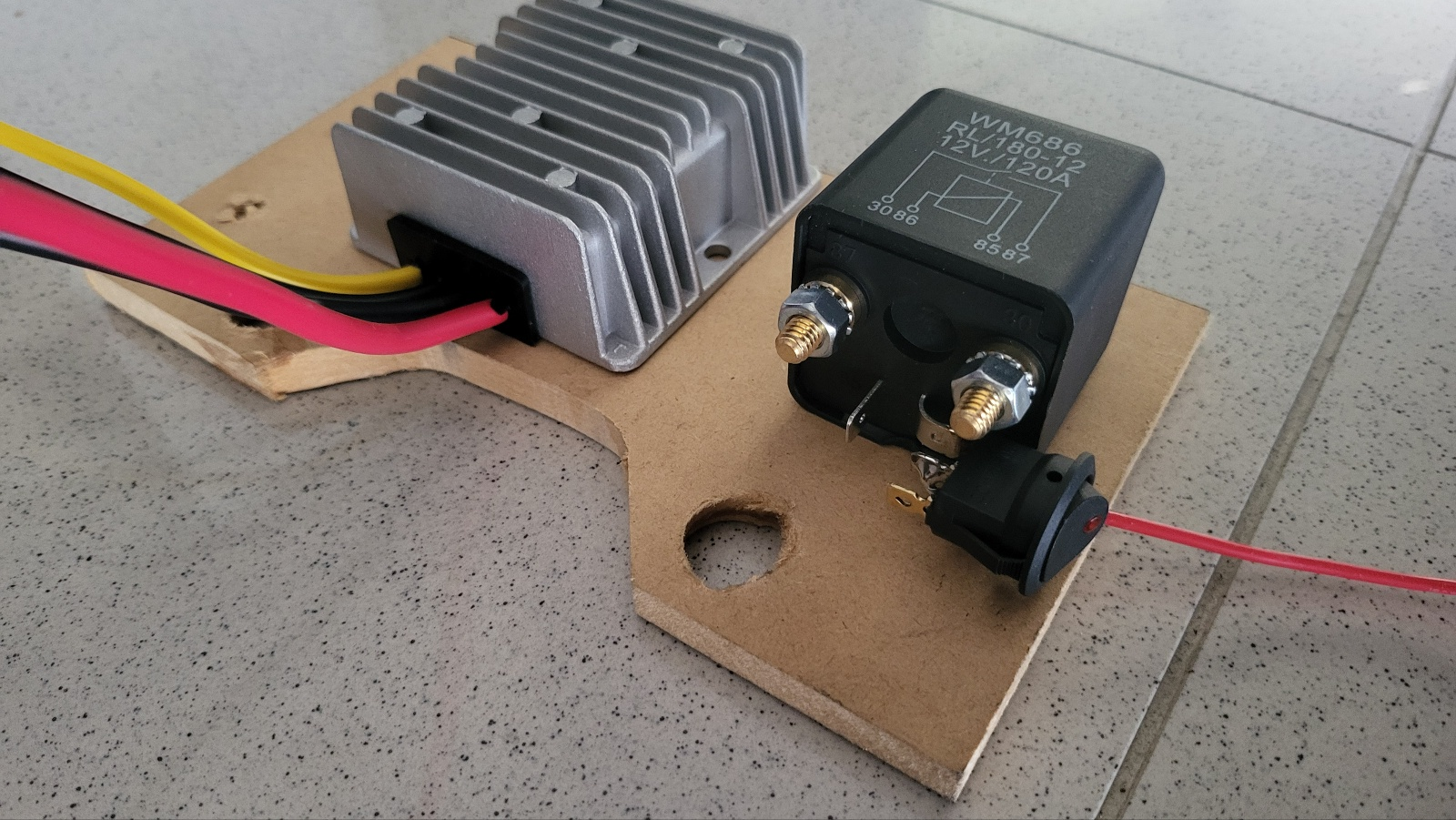

12 to 24V 컨버터도 판재에 배치 가능하나, 컨버터는 실내에 두기로 함.

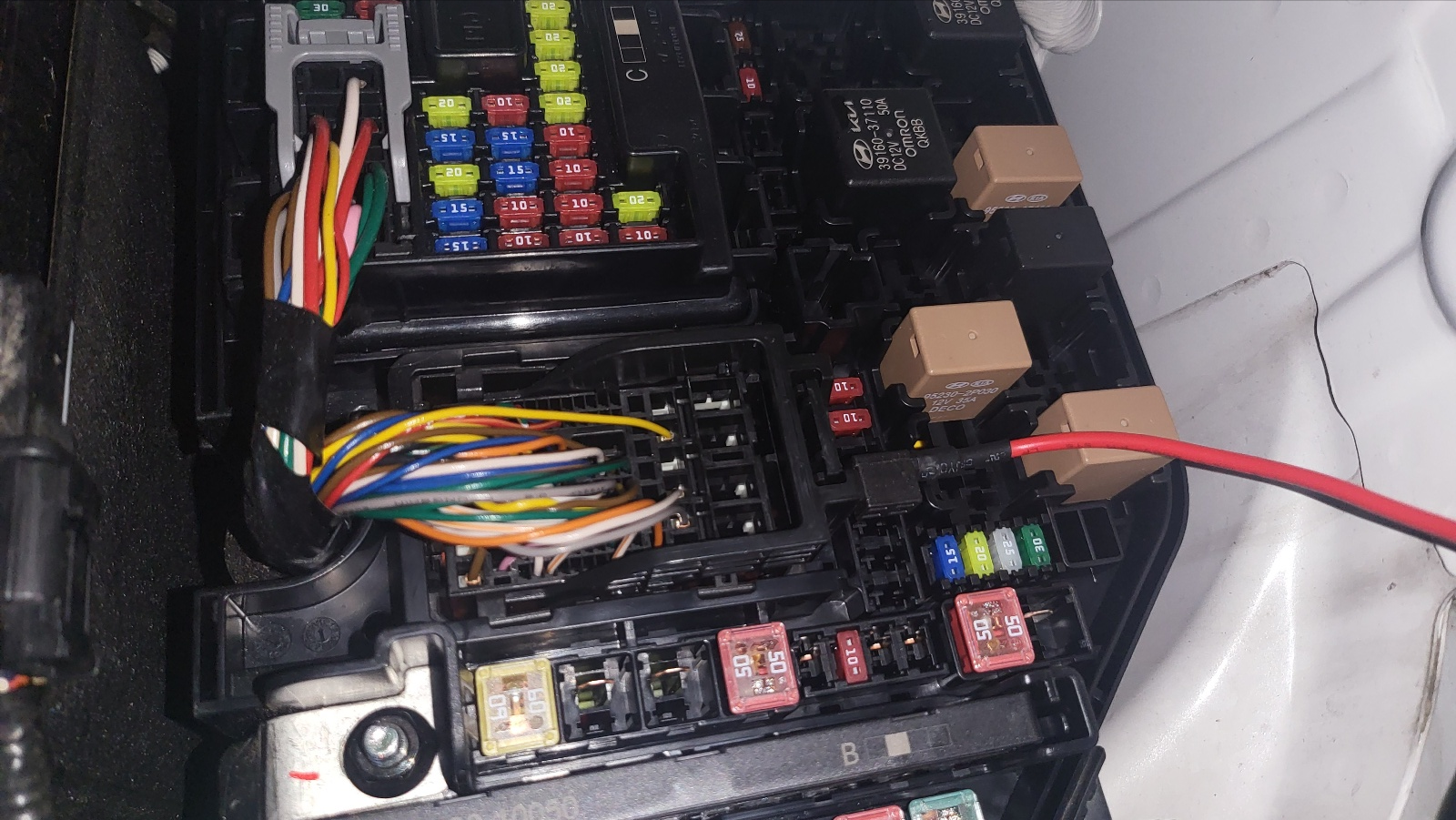

ACC 전원 따오기 . 엔진룸에 있는 휴즈 박스에서 에어컨 휴즈에서 따옴.







전원 공급 전선 처리

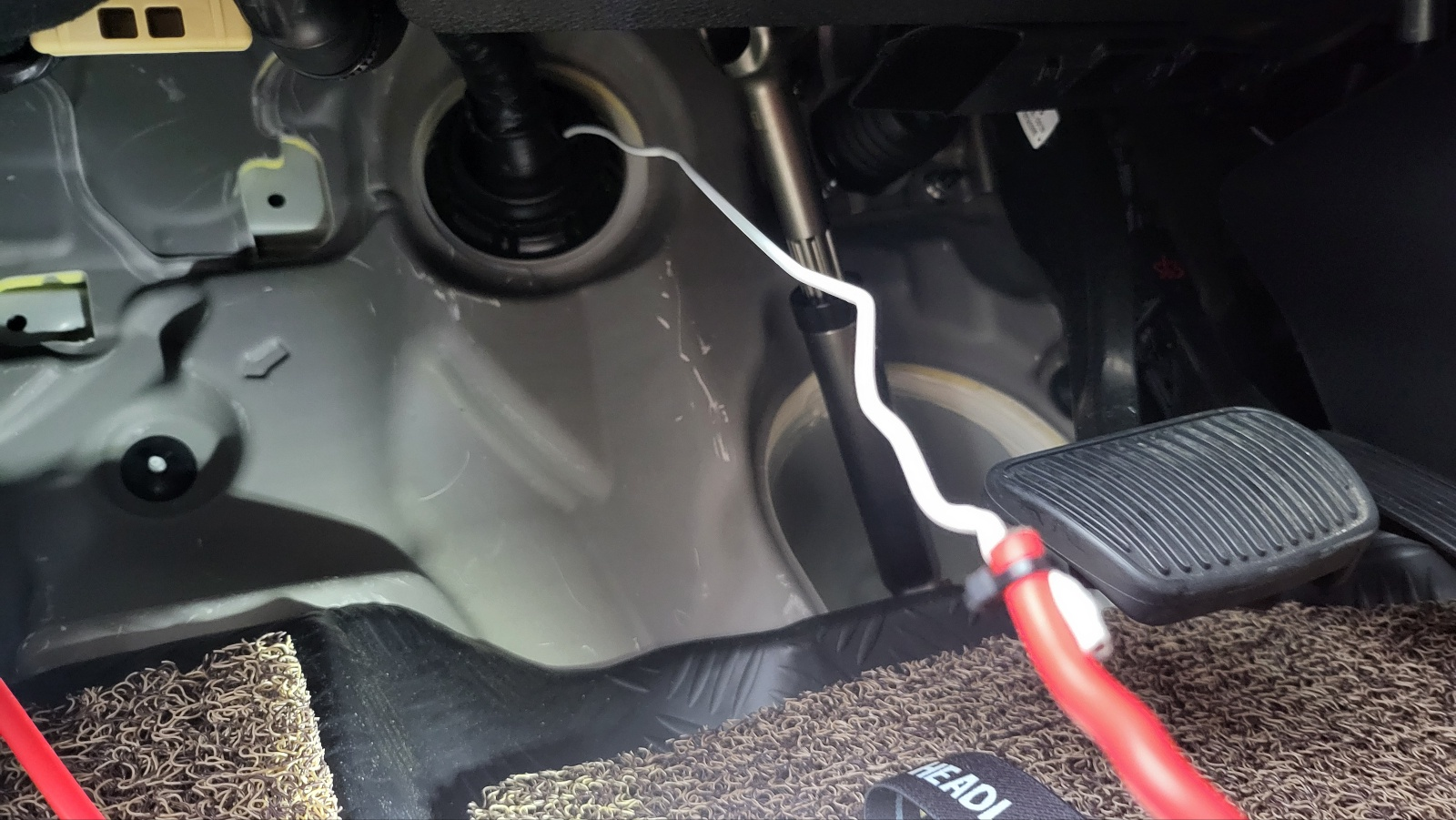

- 운전석 하단에  순정 배선이 들어오는 두터운 고무가 있고, 이곳에 구멍내고 ,  옷걸이 펼친걸로 구멍으로 관통시킨 상태에서 전선을 타이로 강하게 고정하고 엔진룸측에서 옷걸이를 당긴다.

- 사용된 전선 : 실리콘 피복 전선 8AWG

- (-)  는 차량 금속 샤시 이용할것이므로 (+) 용 전선만 빼냄.







- 사진에 보이는 붉은색 전선은  전면 필러 내부 -> 천장 -> 트렁크 까지 연결되어있고, 배선 방법은 아래 링크에서의 방법과 동일.



DIY . 스타리아 . 대시보드-트렁크 전선 매립

개요 차량내 구비된 파워 뱅크의 출력 DC 12V 를 차량 앞부분에 있는 기기 (블랙박스 류 ) 에서 활용하기 위하여 트렁크에서  운전석 핸들 하단 퓨즈박스  까지 전선 매립.  - 주활용 : 룸미러 타

igotit.tistory.com

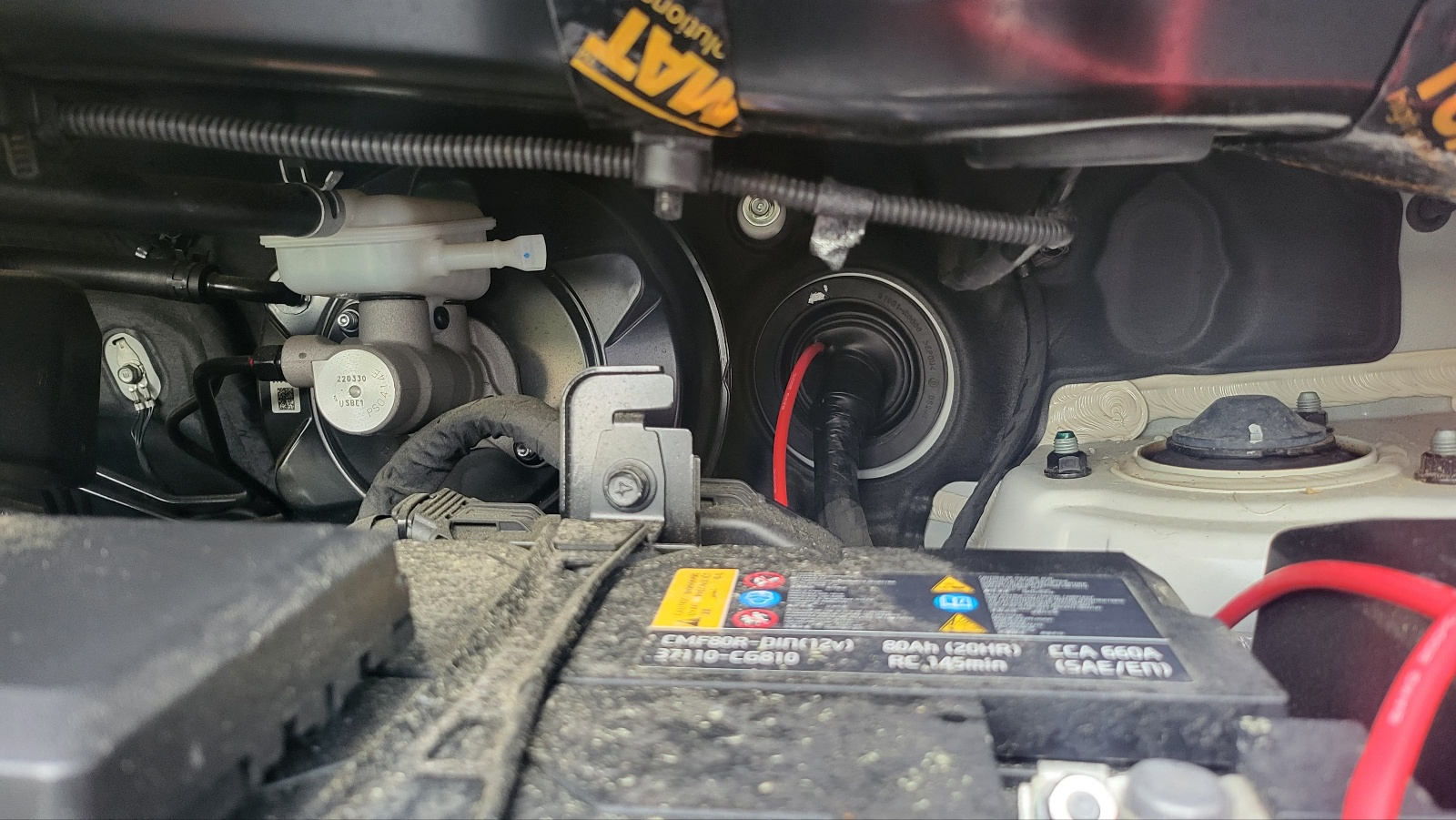

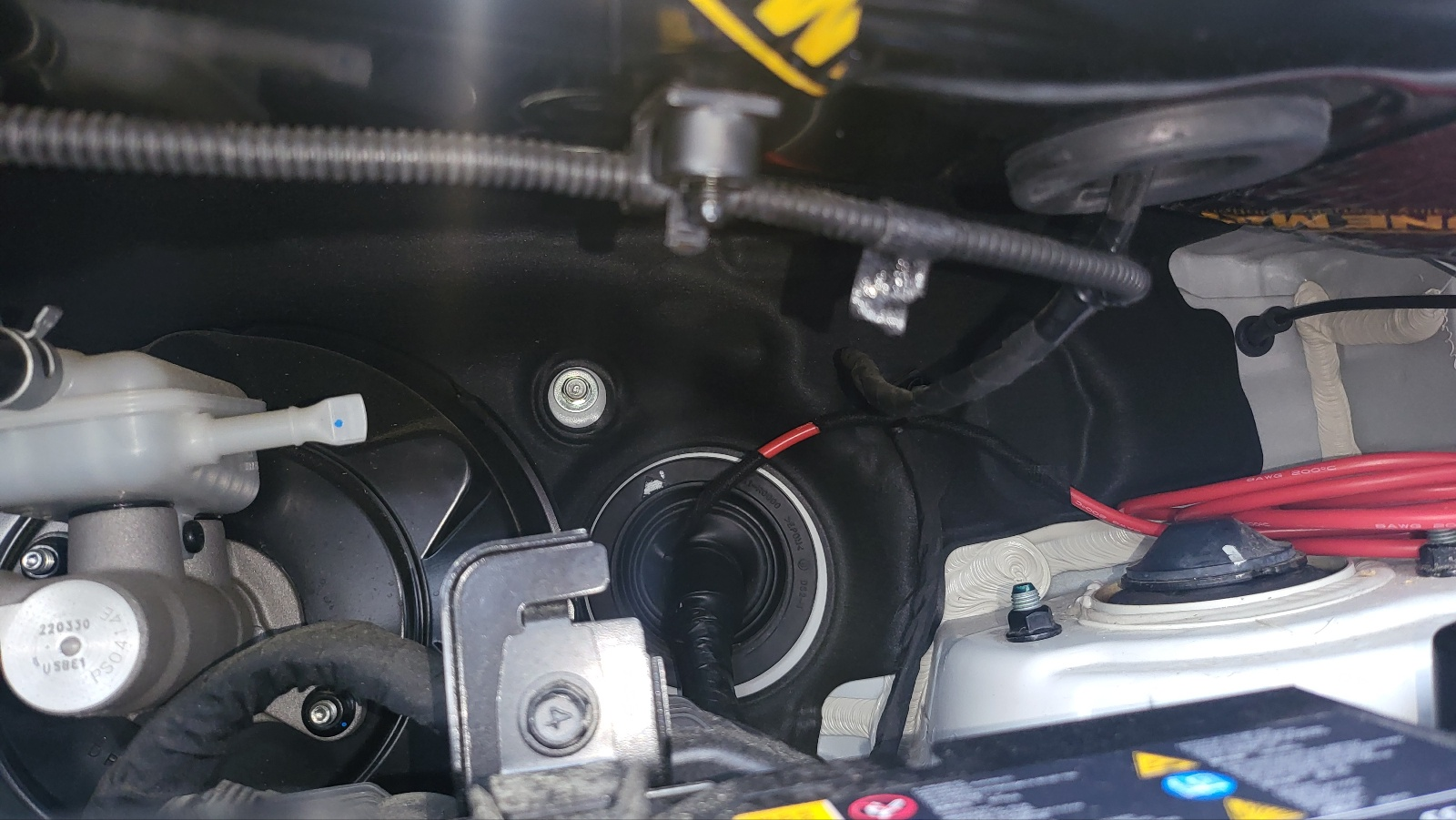

엔진룸으로 전선 빼냈다.





전선에 부직포 테이프 붙히고, 순정 배선 고정 부위에 타이로 고정.







릴레이에 전선연결





릴레이 구동 전원의 (-) 는 차량 배터리 (-) 에 연결.







휴즈 및 배터리 (+) 연결

사용된 휴즈 : ANL 퓨즈 블록과 80A 퓨즈



퓨즈 블록과 퓨즈 구입처



ANL 휴즈 홀더/ANL 휴즈 블럭+ANL 휴즈 - 차량가전용품 | 쿠팡

쿠팡에서 ANL 휴즈 홀더/ANL 휴즈 블럭+ANL 휴즈 구매하고 더 많은 혜택을 받으세요! 지금 할인중인 다른 차량가전용품 제품도 바로 쿠팡에서 확인할 수 있습니다.

www.coupang.com

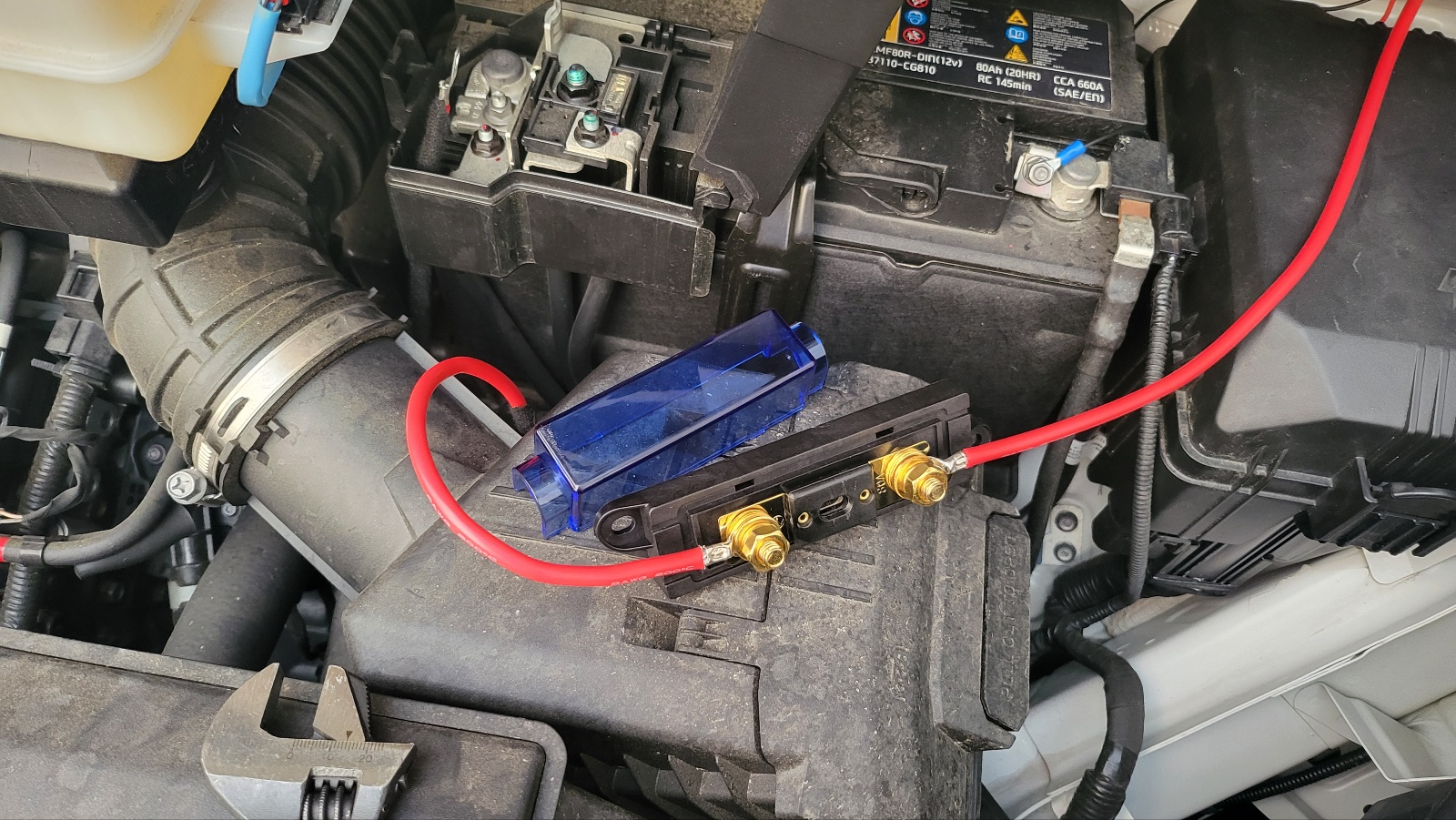

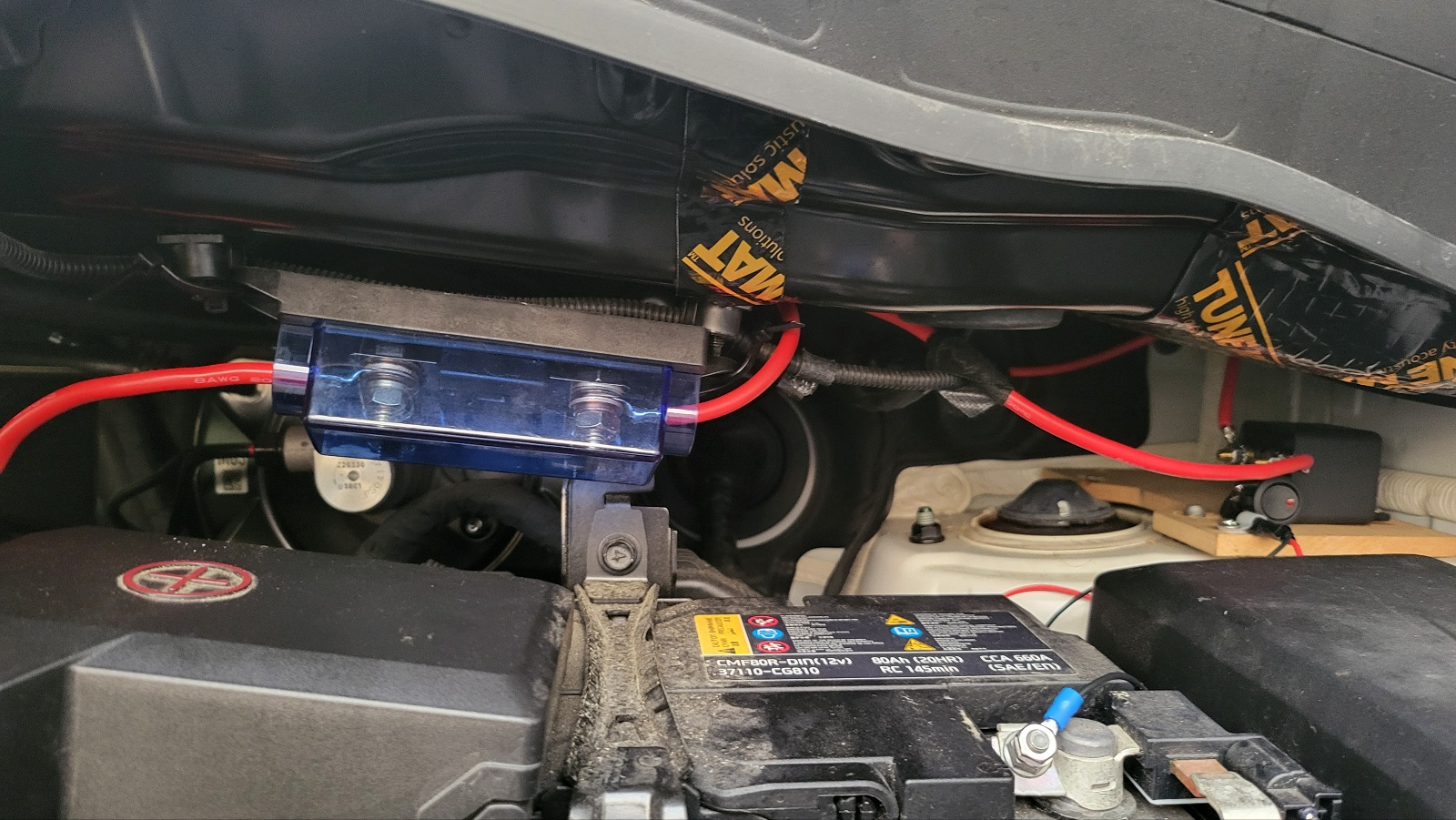

퓨즈의 오른쪽편은 릴레이로 연결, 왼쪽것은 배터리에 직결





퓨즈 블록을 순정 배선 고정하는 곳에  타이로 퓨즈 홀더 고정.





배터리 (+) 연결

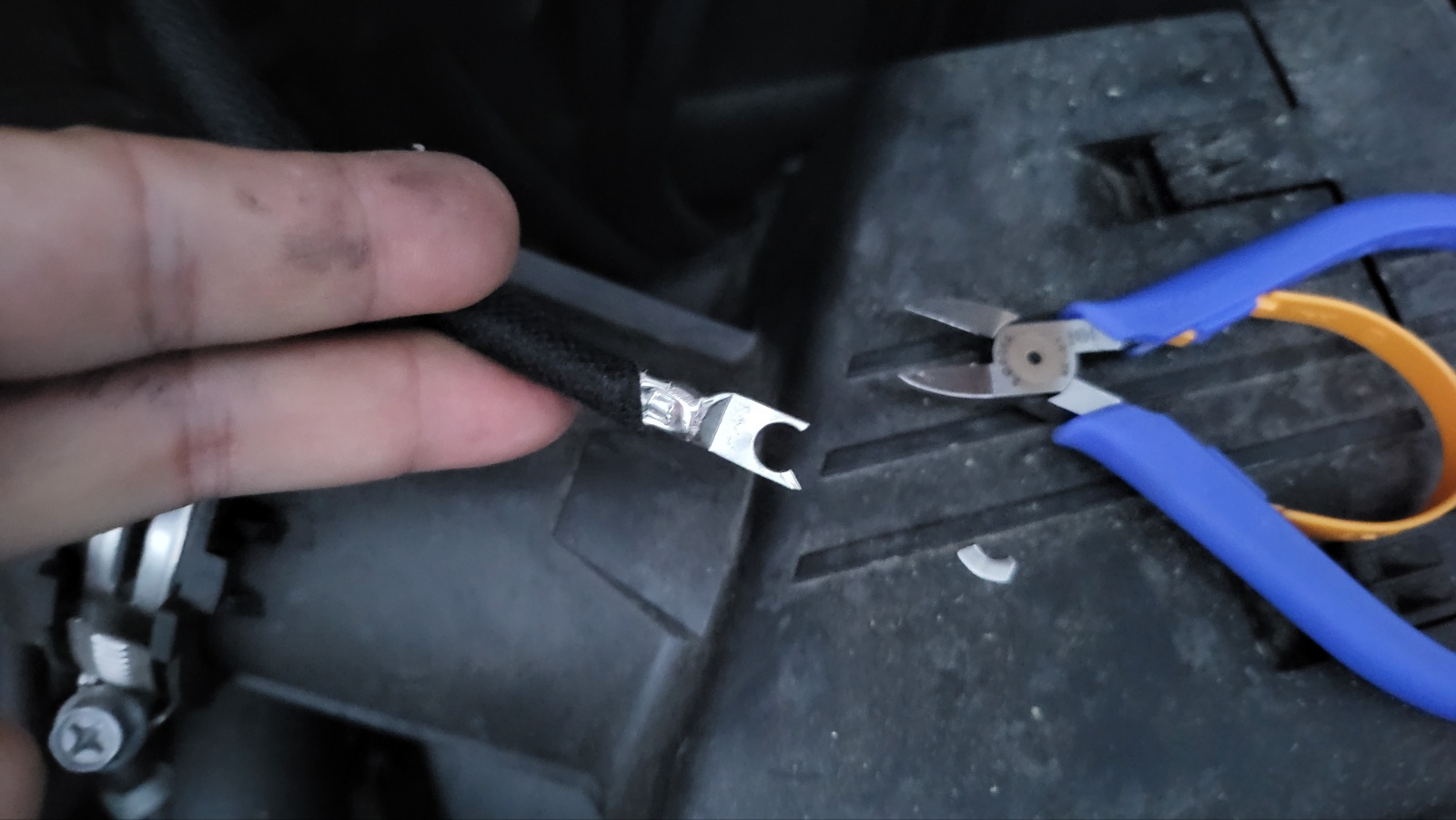

- 전선의 단자를 링단자로 해뒀는데 , 배터리의 나사가 전부 풀리지 않아서 측면으로 꼽을 수 있게 단자 일부 잘랐다.

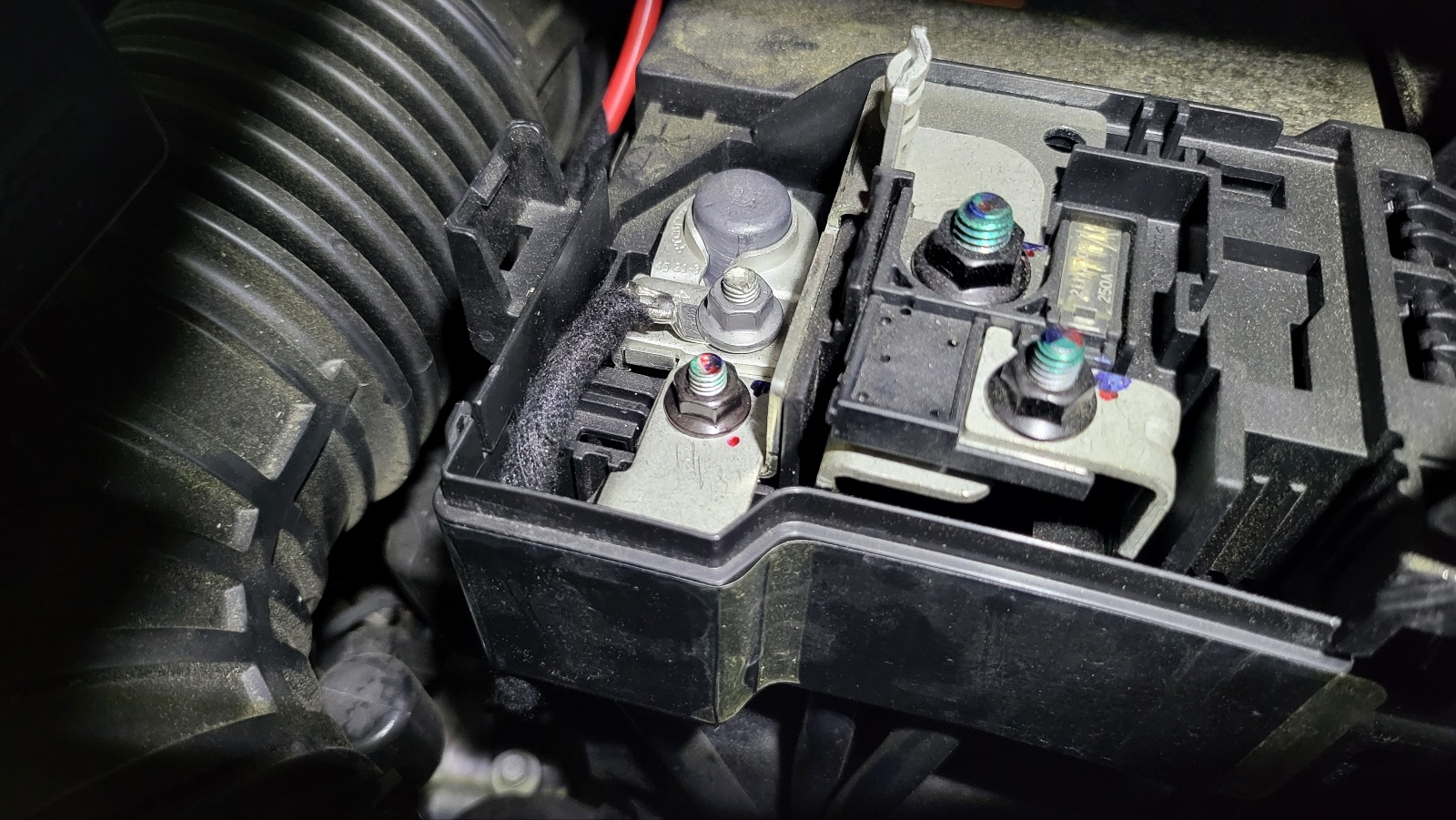

배터리의 (+)  에 연결 완료.

- 전선은 검정색 박스 측면으로 빼냈다. 저 부위로 빼내야 배터리 커버 닫을 수 있음.

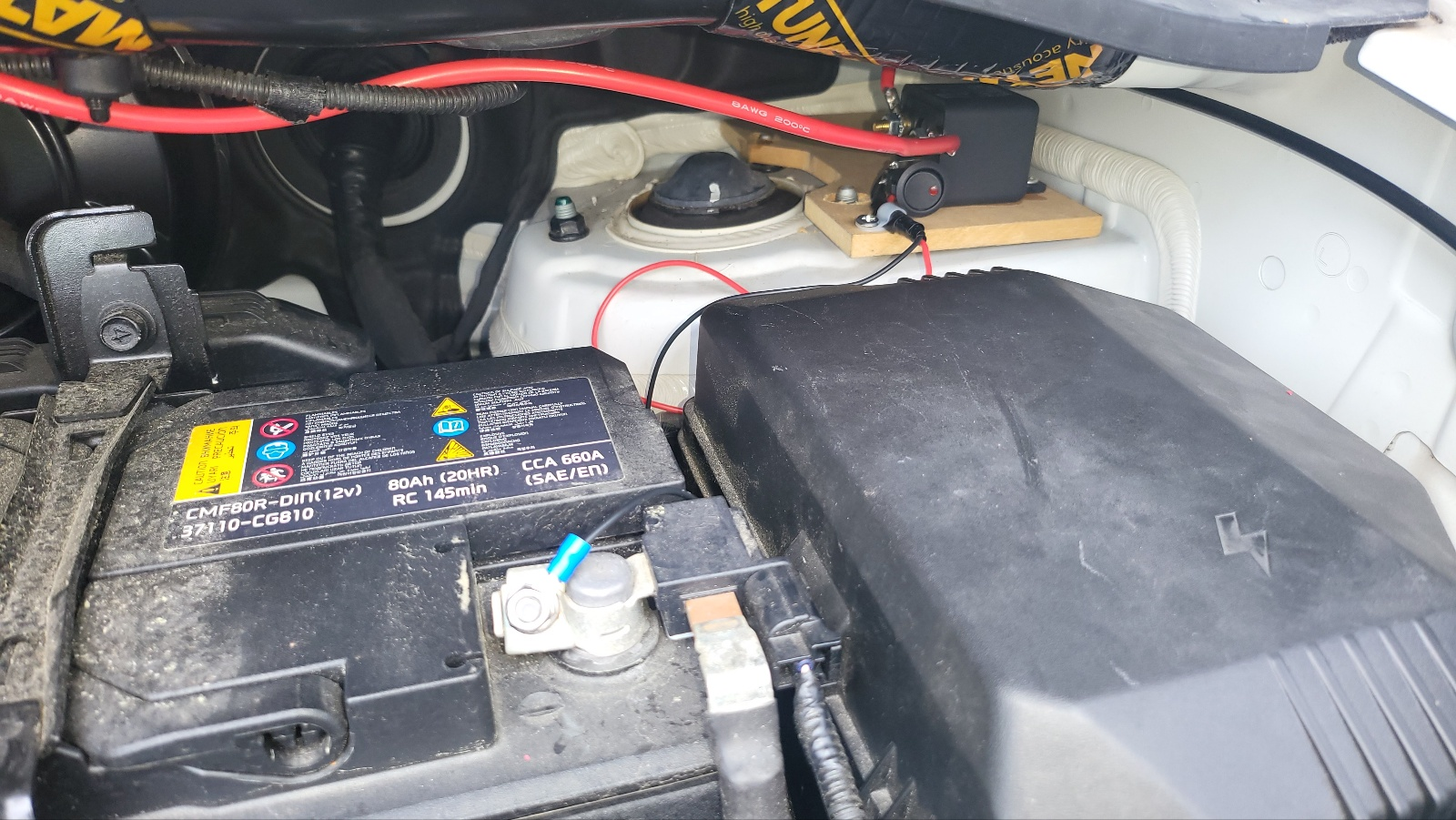

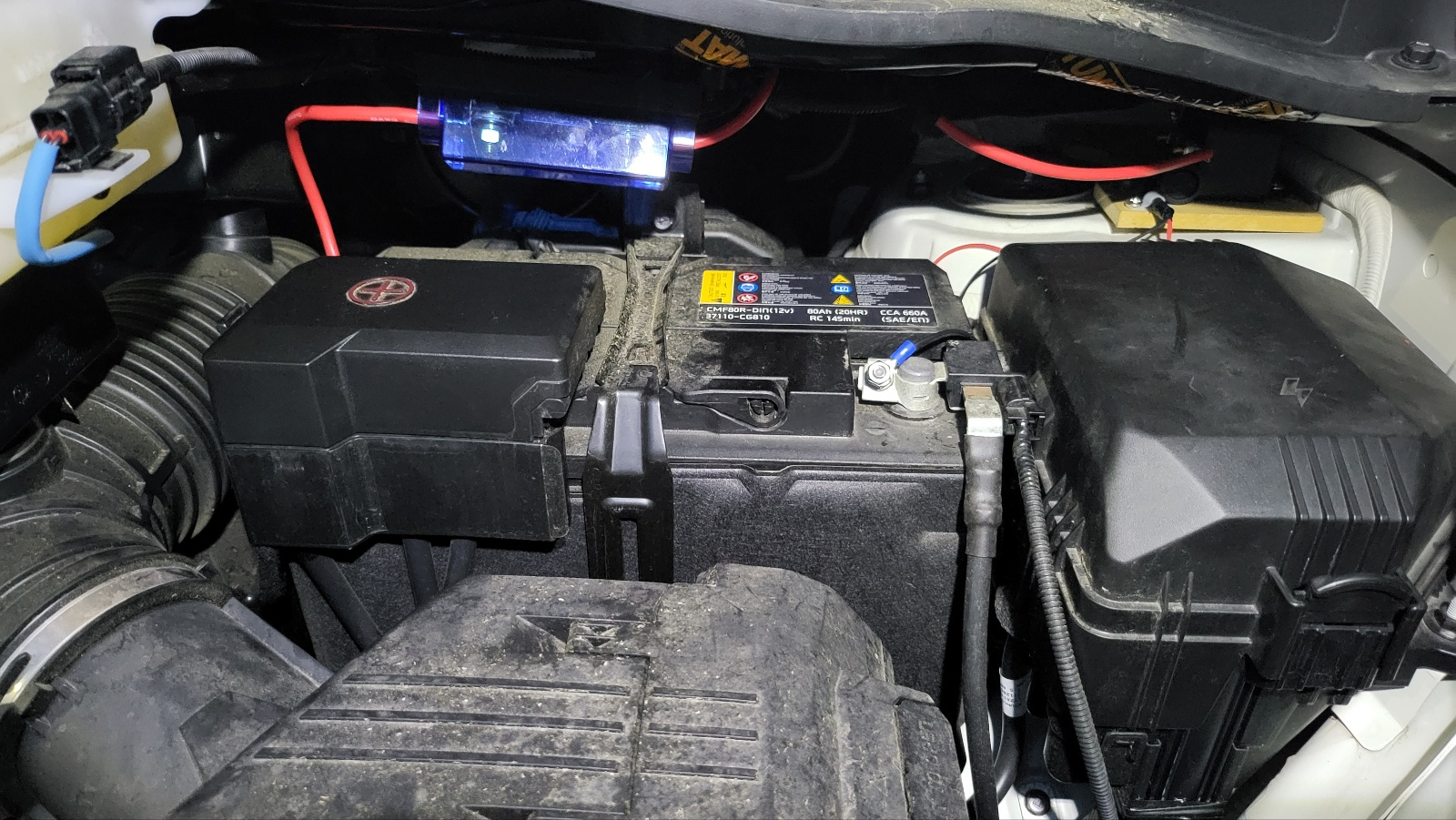

전체 모습.

- 배터리 위에 퓨즈 박스,  오른쪽 편에 릴레이 거쳐 차량 내부로 전원 공급.

- 전선들이 흔들리지 않도록 적절하게 고정되었음.





연관



위와같이 차량 내부로 인입시킨 전선 활용 . 주행충전용도로도 MPPT  활용하는 것 제작 상세.



DIY . 스타리아 . MPPT 1 개로 태양광, 주행 동시 충전

MPPT 로 주행 충전 가능하게 하기  MPPT  는 주로 태양광 패널의 전력을 PV 측(아래 사진의 가장 왼쪽 단자 2개 )에 연결하여 배터리 충전하는 용도로 사용되나,    MPPT 모델  XTRA 3210N 의  사

igotit.tistory.com







상위 정리





스타리아 . DIY 모음

휴즈박스에 시거 소켓 매립  - 2024.04.03 DIY . 스타리아 . 휴즈 박스에 시거 소켓 매립 .개요 차종 : 스타리아 차량 휴즈 박스 내에 시거 소켓 매립하여 기기 전원 공급선들 최대한 안 보이게 처리

igotit.tistory.com






첫 등록 : 2024.07.27

최종 수정 : 2024.08.04

단축 주소 : https://igotit.tistory.com/5736
