브라켓 . 평철 . 개조

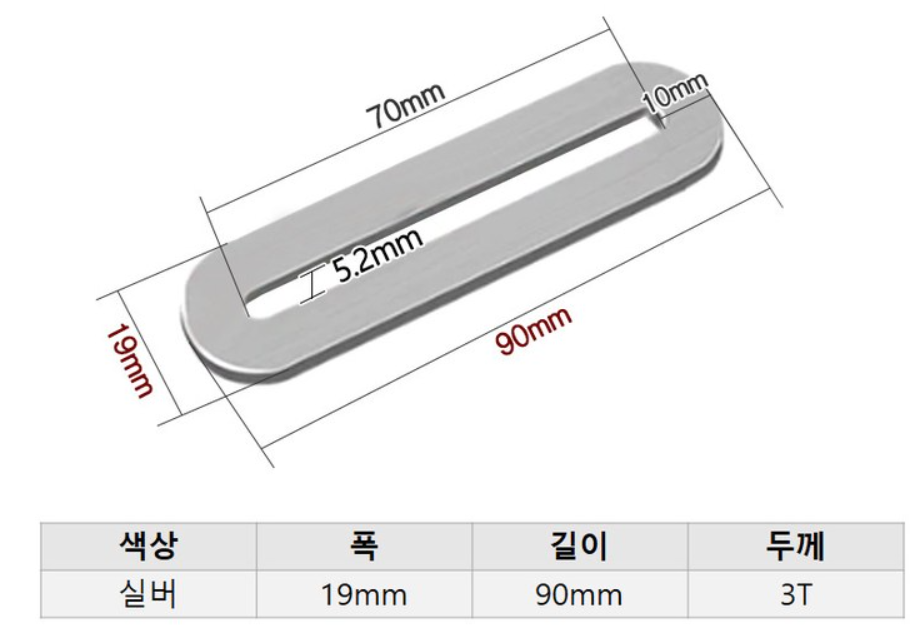

1.

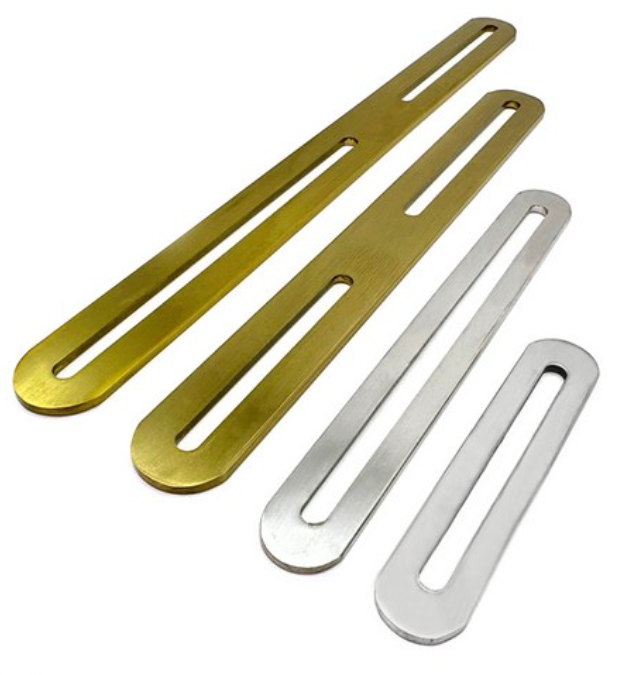

- 스텐 , 두께 3mm, 폭 19mm











판매처

아이베란다 라운드 일자 평철 브라켓 스텐 보강철 두께 3T, 실버 19x155m..., 1개



구입. 소형 2024.06.02

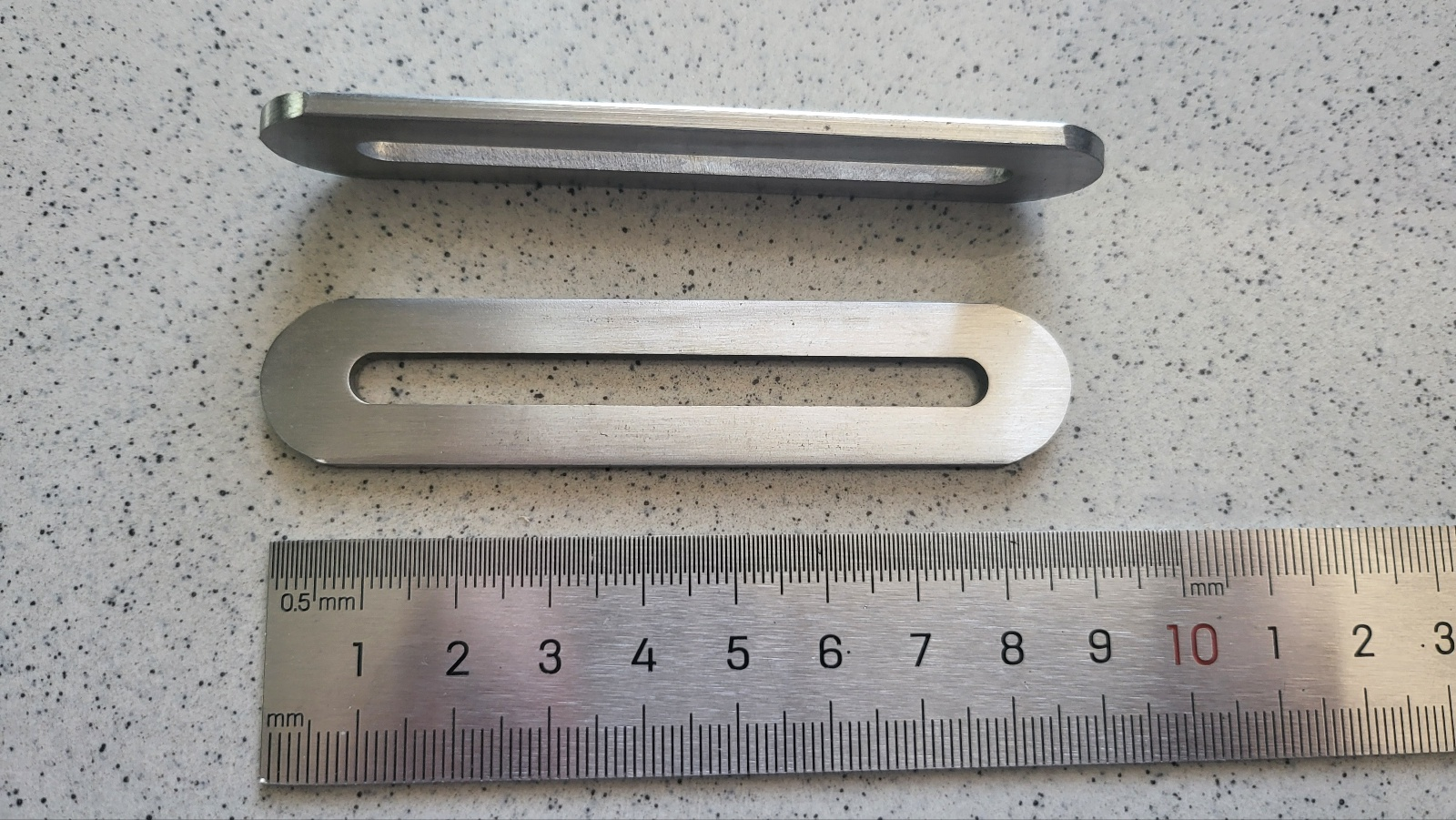

- 두께 3mm 로 매우 튼튼

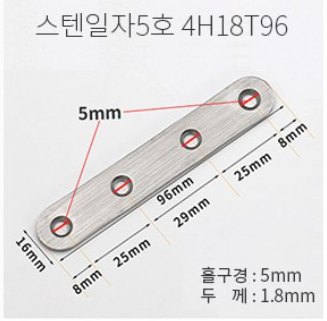

2. 스텐 일자 5호  . 4H18T96

- 스텐, 두께 1.8mm, 폭 16mm



판매처

엠파이어 보강철물 파이프 평철 스텐일자 연결대 5호 4H18T96



구입. 스텐일자 5호 . 2024.06.01

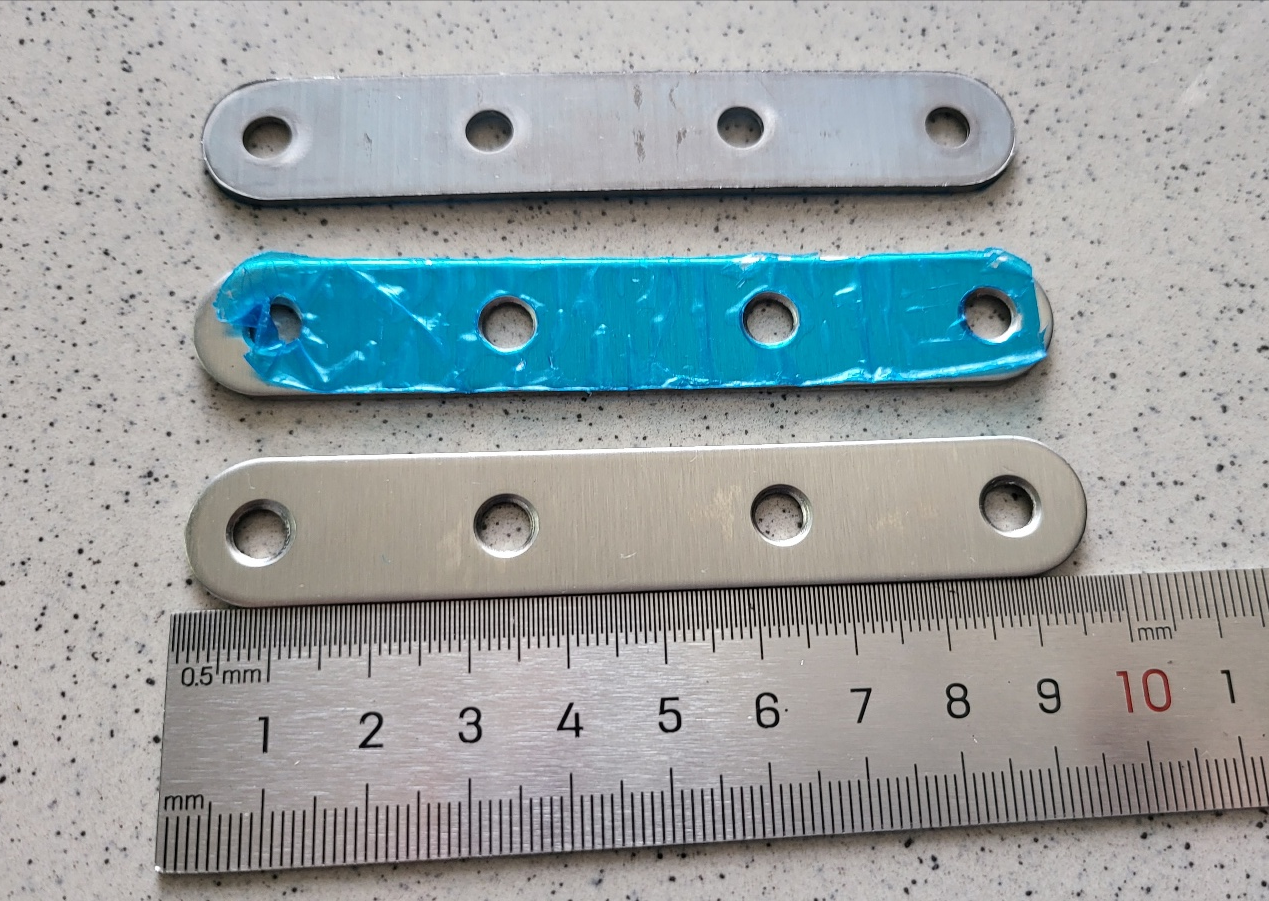

- 비닐 붙어 있는 면은 표면이 매끄럽게 처리되어있고, 뒷면은 거친 표면.





스텐일자5호 개조

- 두께 1.8mm 인데, 강도 향상 위하여 2겹으로 겹치고, 양 끝단 홀에 M5 너트(팝너트 이용하기로 함) 장착.



홀 확장 지름 7mm

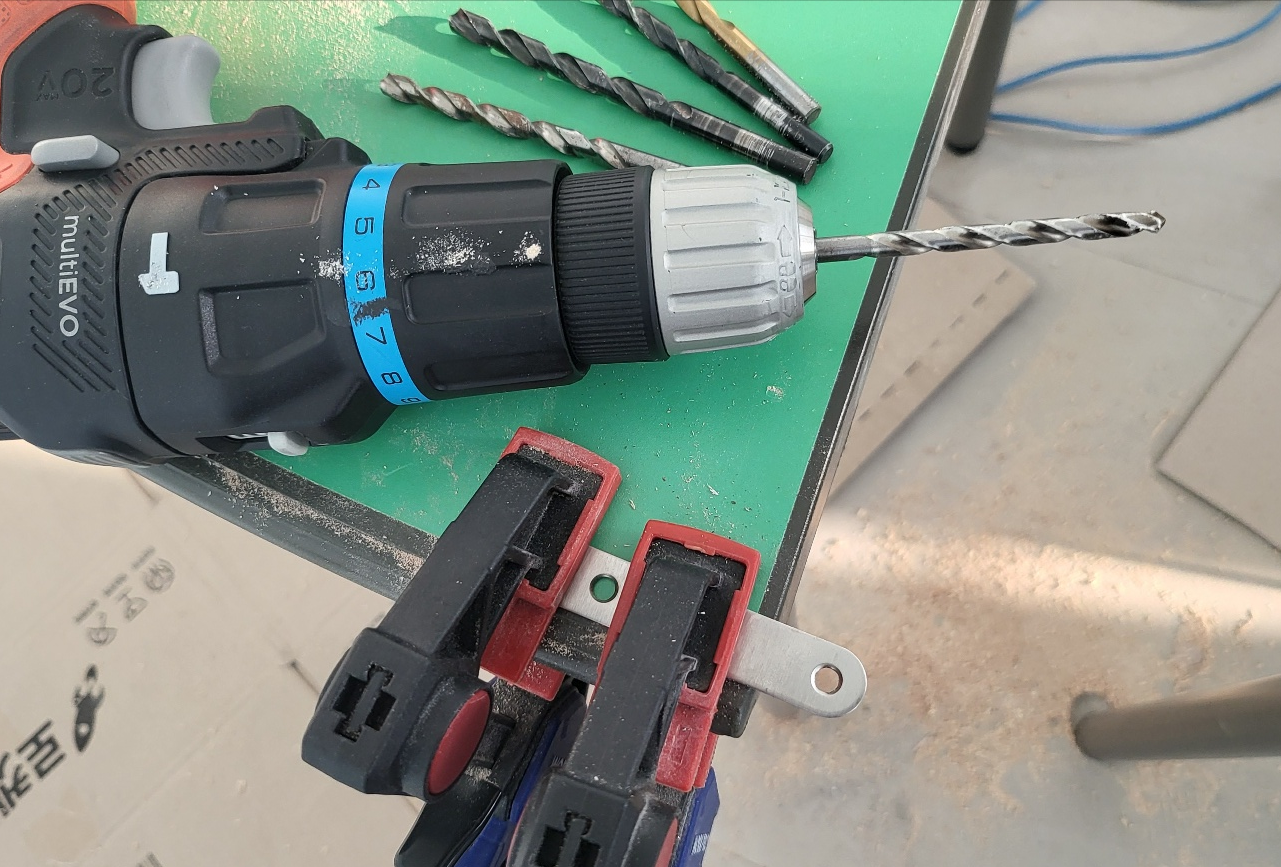

- 목공클램프로 작업대 측면에 확고하게 고정하고,  드릴( 블랙엔데크 멀티이보 ) 로  비트 지름 6mm -> 7mm 순차적으로 넓히면서 구멍 확장. 스텐 재질이라 강도 높아서 드릴링 과정에서 열 많이 남. 화상 주의.

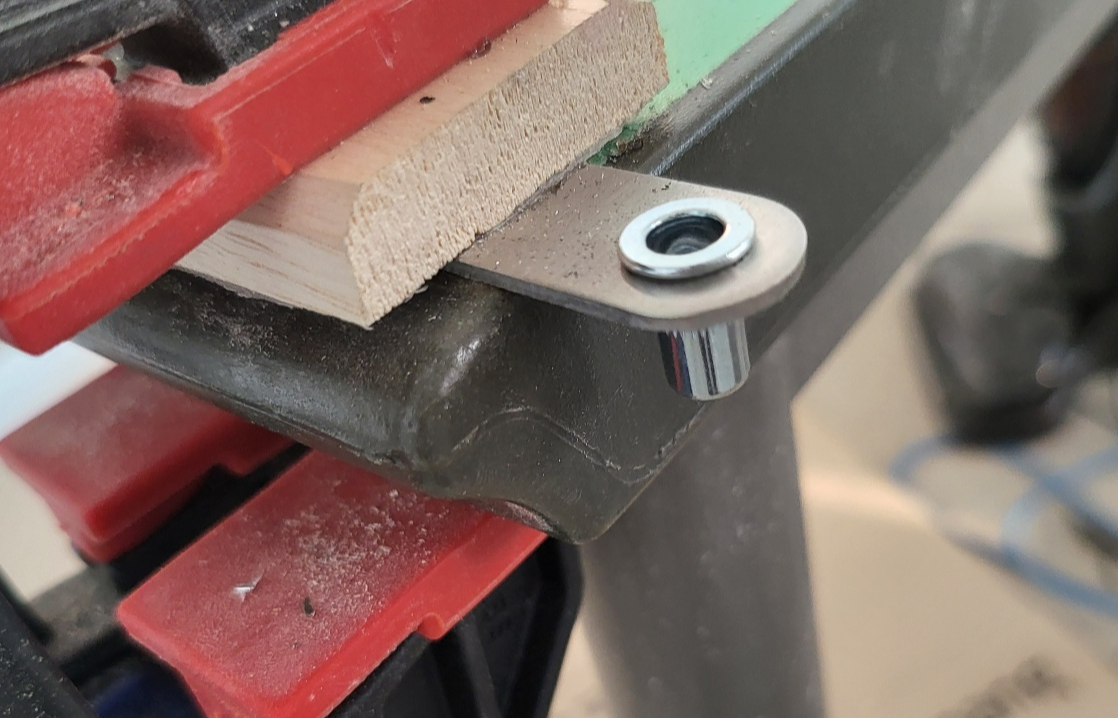

구멍 7mm 확장 후 M5 팝너트 꼽아본다. 딱맞음

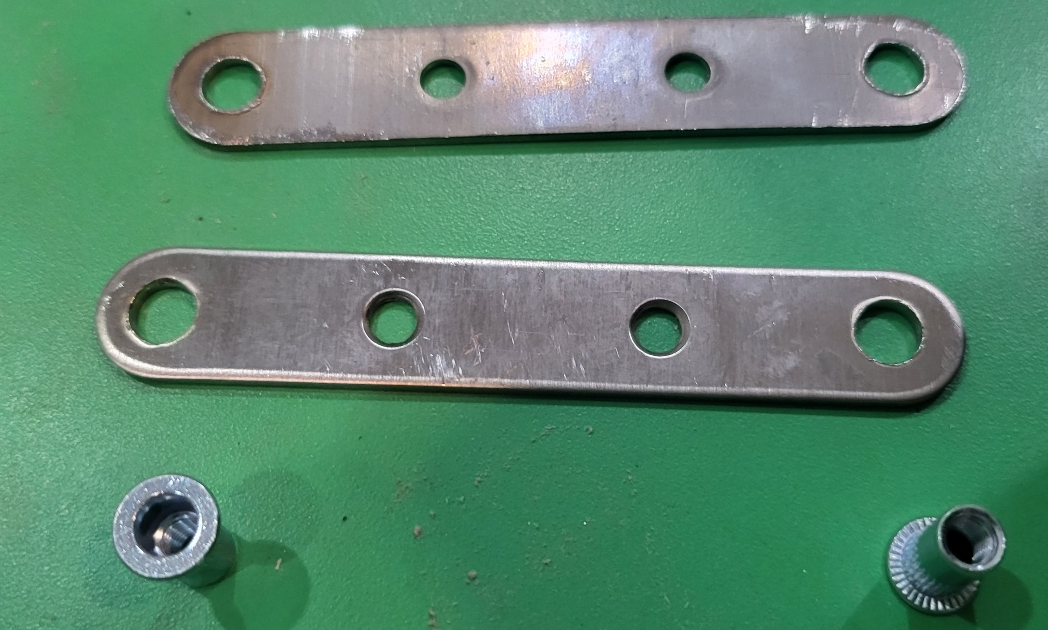

양쪽 구멍 확장 2개 와 팝너트 2개





가조립



총 4셋트 만들었음.





스텐 판 사이에 에폭시 접착제 바르고 양쪽 팝너트 압착하면 좋을텐데 브라켓 두겹으로 하여 두꺼워서 압착 불가능. 압착대신  팝너트에도 에폭시 접착제 로 고정하면 의도한 것 완성.



스텐에  비닐  안붙어 있던 면에 접착제 바를려고 하는데,  불순물들이 많이 붙어 있다. 전동 벨트 샌더 로 갈아줬다.  1~2 개 정도는 손으로 사포질 해도 되는데 수량이 8개라 수동으로는 버겁다.

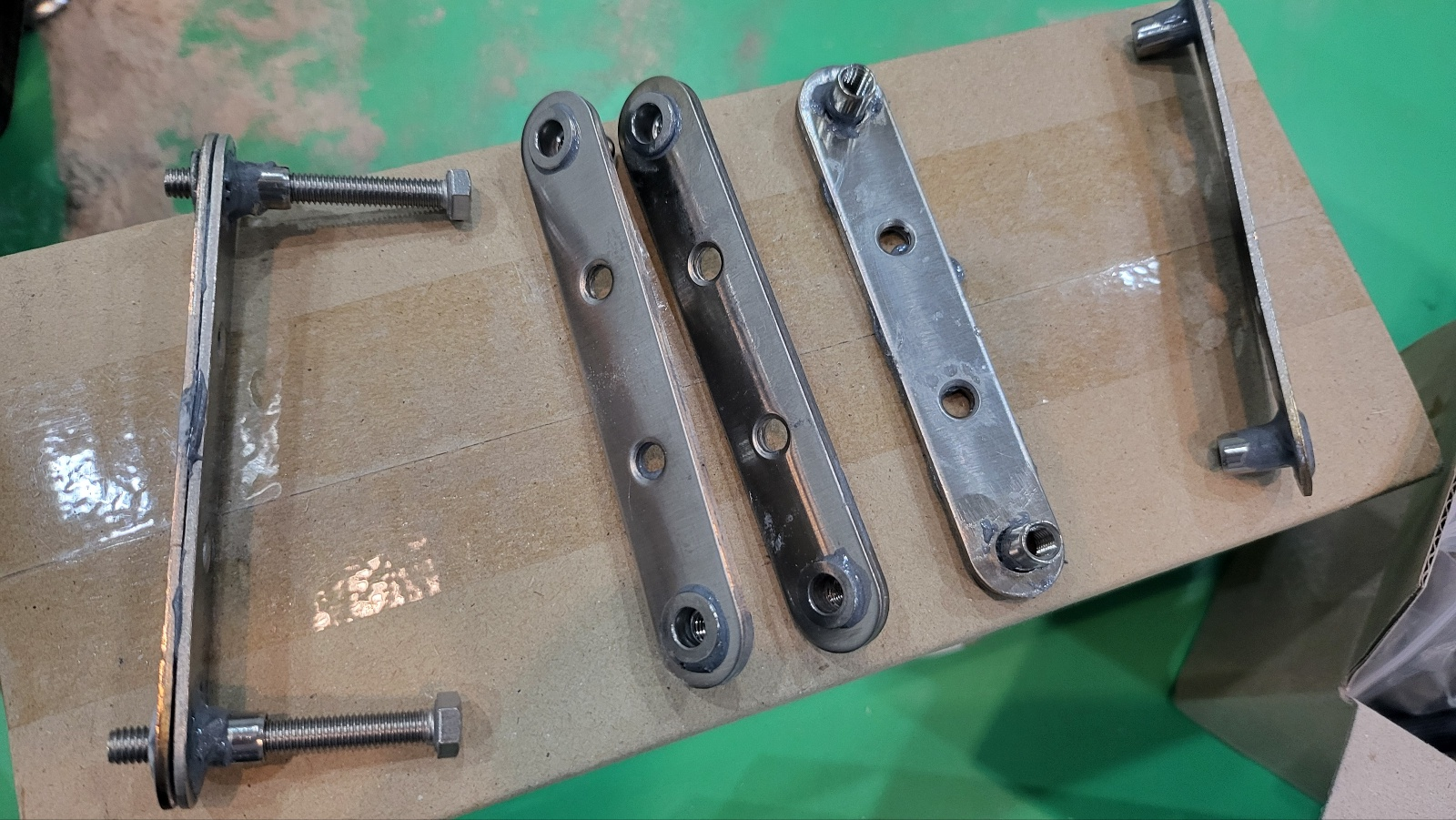

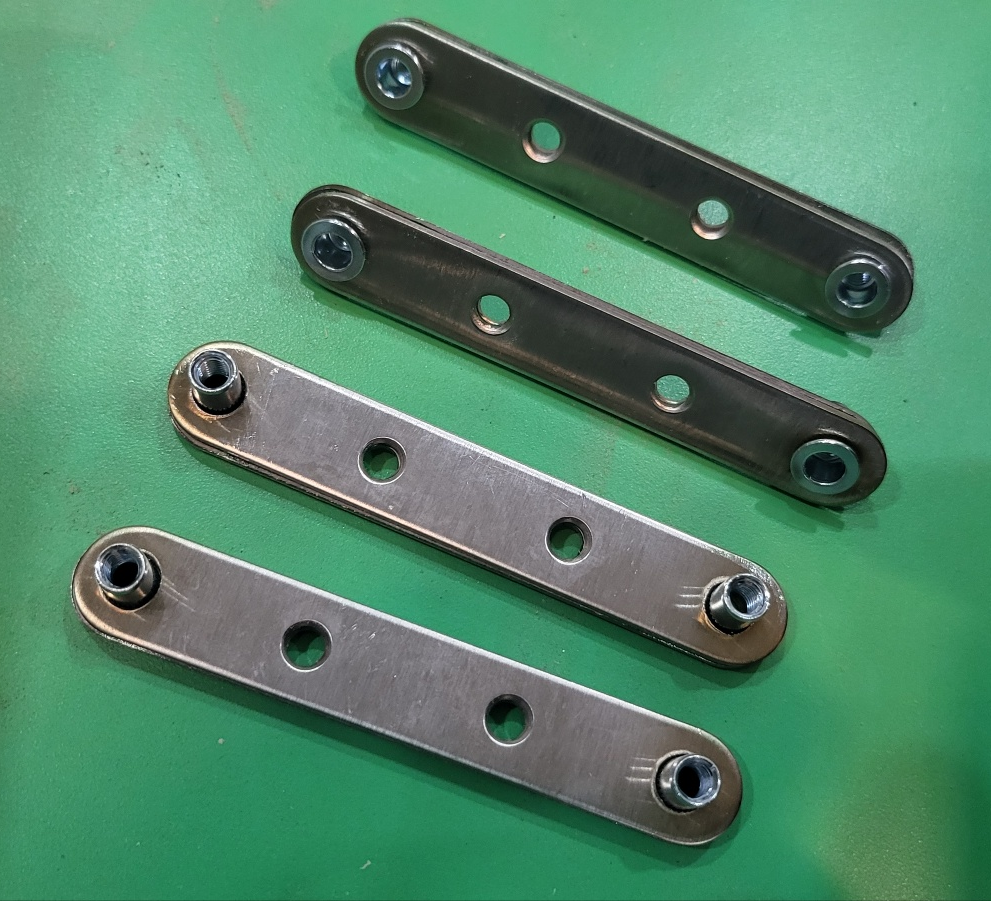

 제작 완료.

- 왼쪽처럼 M5  볼트로 체결하게됨.

- 가장 오른쪽은 2장 겹쳐지 않고 1장에 팝너트 접착해본것.

- 매우 강력.



개조품 용도

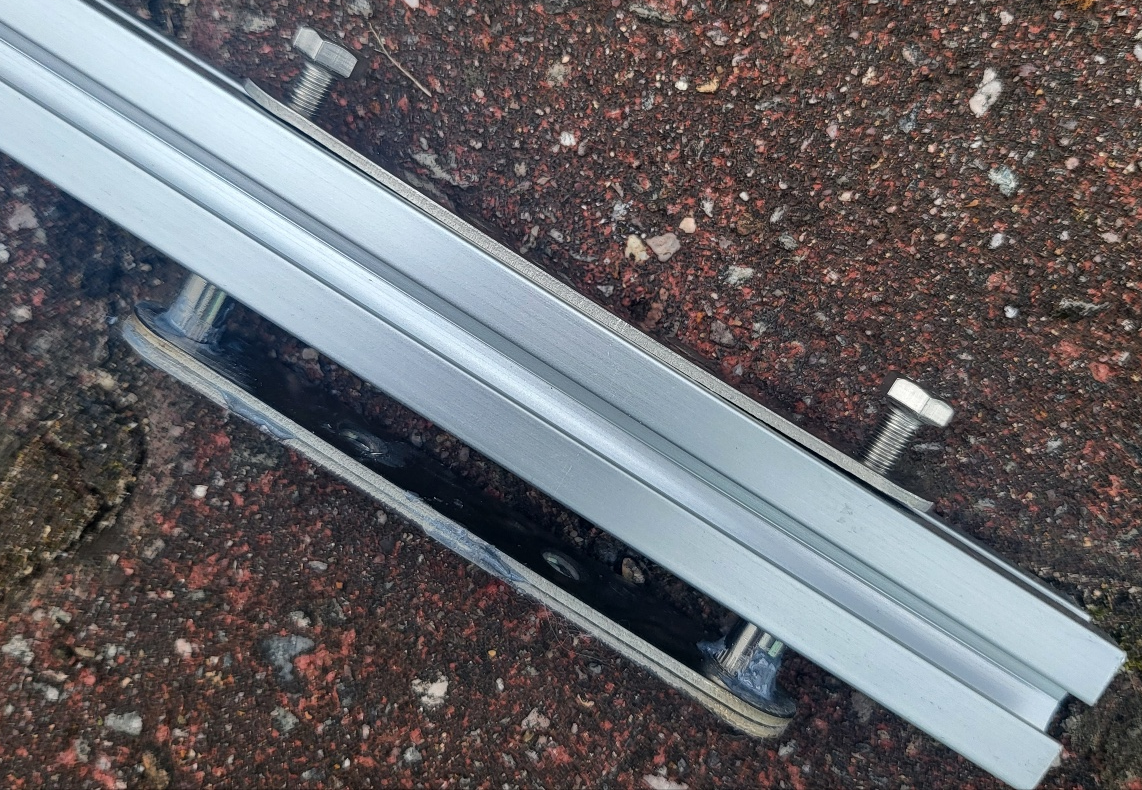

- 알루미늄 프로파일 2020 에 5mm 홀 내고 아래처럼 볼트 체결.

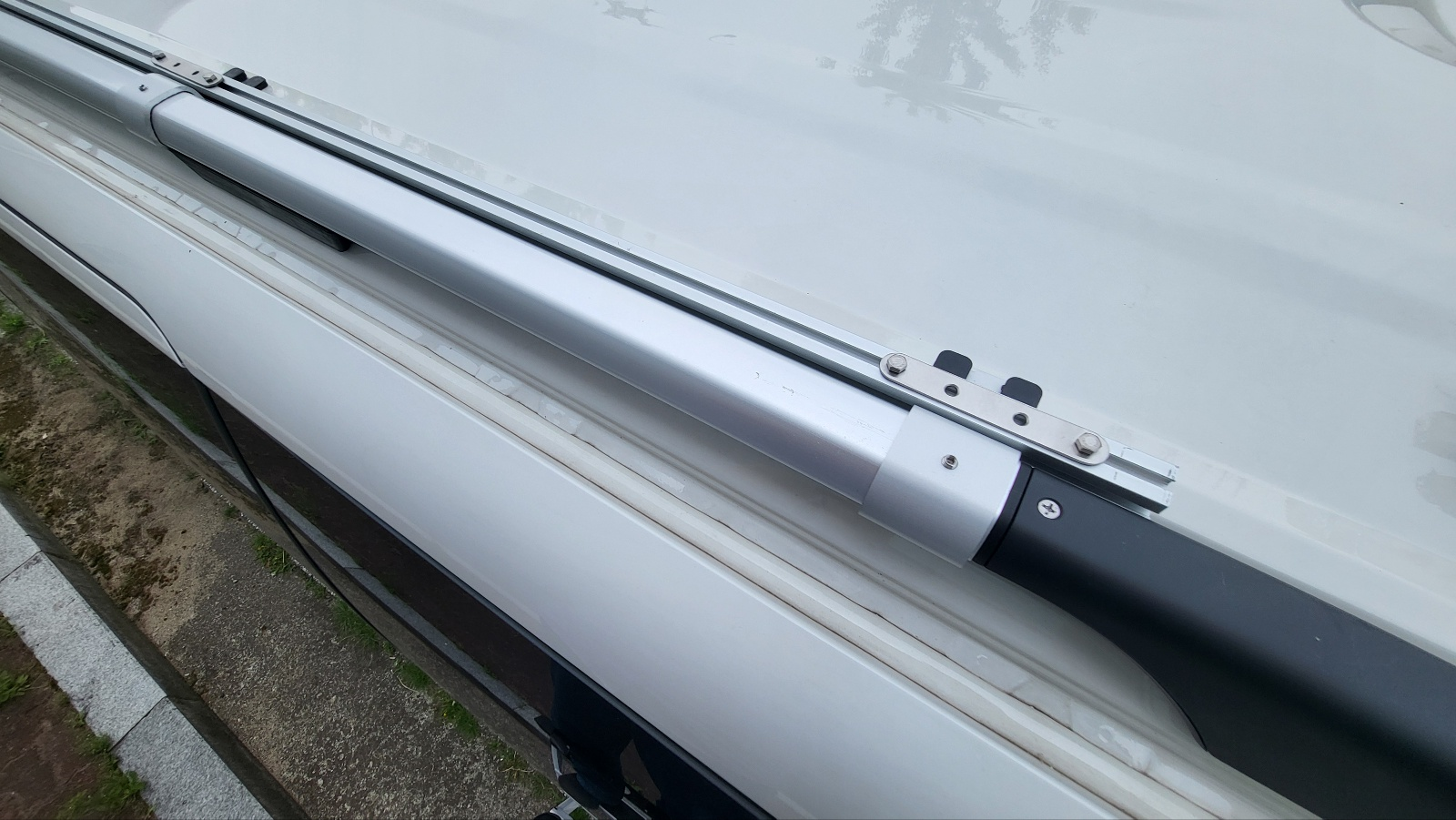

위 구조의 것을 차량  루프랙 브라켓에 고정.



스타리아 지붕 태양광 패널 장착시 활용.

DIY . 스타리아 . 태양광 패널 달기







---

첫 등록 : 2024.06.01

최종 수정 : 2024.06.02
