STM32L4R/S. I2C

by i.got.it 2021. 3. 12.





STM32L4R/S. I2C

- 총 4개의 I2C 지원 : I2C1, I2C2, I2C3, I2C4



4개의 I2C 특성차이.

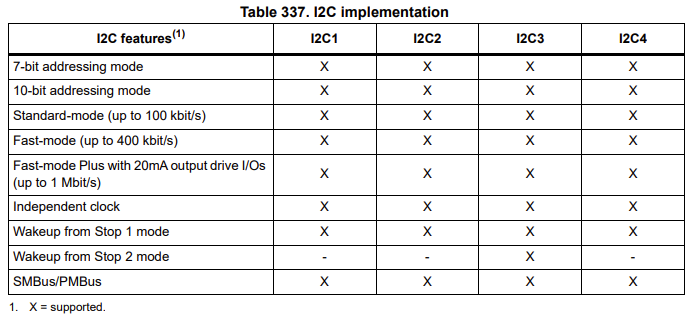

아래표. 4개의 I2C 모두 동일한 특성이며, 유일하게 I2C3 만 Stop1 or Stop2 mode 에서 wakeup 가능. 나머지 3개는 Stop1 모드에서 wakeup 가능.

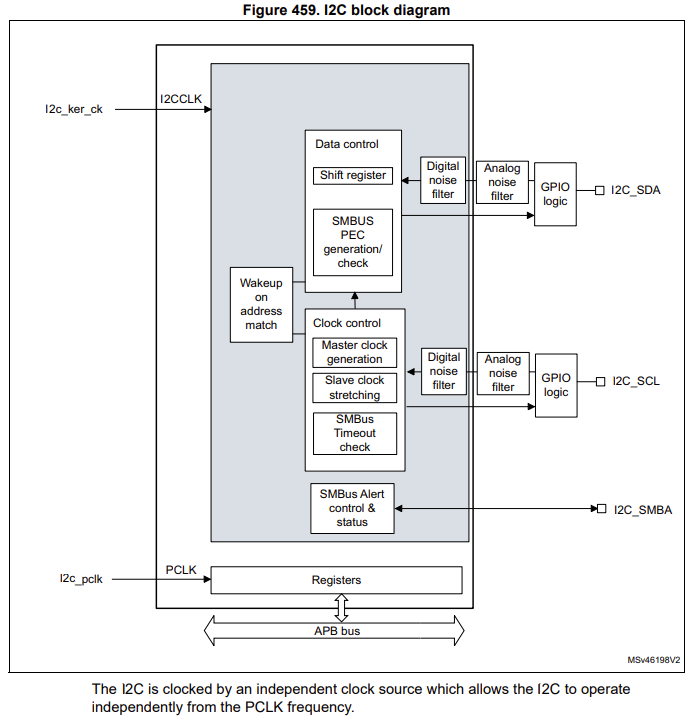

I2C 기능블럭.











from :  RM0432. STM32L4Rxxx and STM32L4Sxxx 페이지 1647~
