STM32L4R5VG. 플래시 메모리. Option Bytes.

by 리치굿맨 2019. 10. 12.

STM32L4R5VG 내장 플래시 메모리.



용량 : 1Mbytes

Dual Bank Mode, Single Bank Mode 가능.

Dual Bank Mode 로 설정된 경우에는 dual boot mode 가능.



Dual Bank Mode

- DB1M bit 을 1로 하면 Dual Bank Mode 로 됨.

- page size : 4kbyte (정확하게는 4096bytes)

- total pages : 각 Bank 당 128개 페이지.

- read width : 72 bits (= 64bits + 8 ECC bits)

- erase : Bank2 지우기 할려면 Bank2 의 page 번호가 프로그래밍되어야 함.



Single Bank Mode

- DB1M bit 을 0으로 하면 Single Bank Mode 로 됨.

- page size : 8kbyte (정확하게는 8,192bytes)

- total pages : 128개 페이지.

- read width : 144bits (= 64bits + 2x8 ECC bits)

- erase : 지우기 처리는 Bank1 에서만 이뤄져야함.



DB1M : 플래시의 Option bytes 의 주소 0x1FF0 0000 에 있고 칩공장출하시 1이 기록되어있음. 즉 Dual Bank Mode.

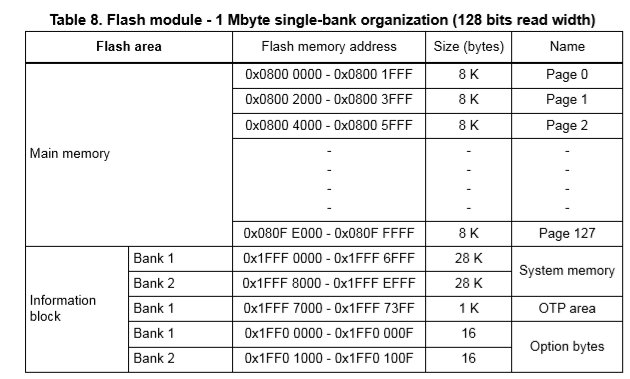

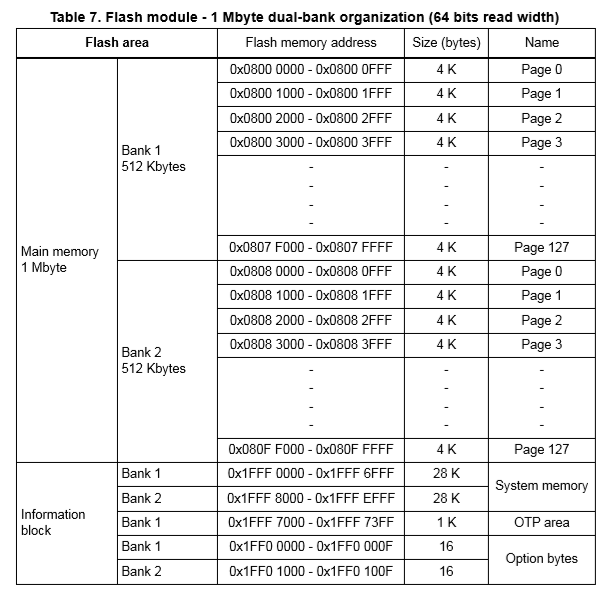

플래시 메모리 맵.









from : RM0432. STM32L4Rxxx and STM32L4Sxxx   페이지 97

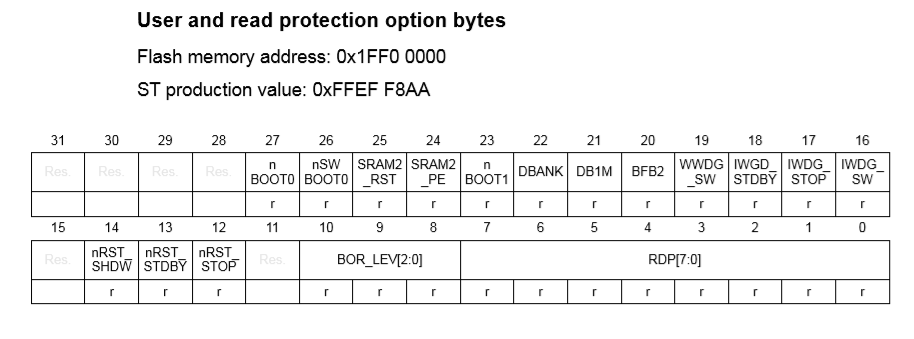

Flash Option bytes

상기 메모리 맵의 마지막 부분에 Option Bytes 영역.
