CC3100 BoosterPack - wifi chip

by i.got.it 2019. 11. 11.

식별명칭 : CC3100 BOOST

- 제조사 설명 : CC3100 SimpleLink Wi-Fi and IoT Solution BoosterPack Hardware.

- 이해하기 쉬운 설명 : CC3100 칩 장착된 개발보드.

제품 사이트  : http://www.ti.com/tool/cc3100boost

User's Guide : http://www.ti.com/lit/ug/swru371/swru371.pdf

장착 칩 CC3100 : http://igotit.tistory.com/801

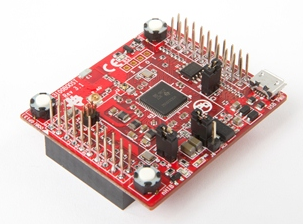

CC3100BoosterPack 외형.



활용정보.

개요.

User's Guide http://www.ti.com/lit/ug/swru371/swru371.pdf 의 Introduction.

본 보드는 아래 연결로 활용가능하다.

1. TI MCU LauchPad (예: MSP-EXP430F5529LP) 에 연결되어 사용가능하다. <- 타 MCU도 가능하다.

2. 에뮬레이션보드인 CC31XXENUMBOOST 에 연결되고 에뮬보드는 PC로 연결되어 사용가능하다.



보드 요소.

from User's Guide http://www.ti.com/lit/ug/swru371/swru371.pdf 의 페이지 6. Figure1.

주의 : USB 커넥터는 보드에 전원 공급하는 용도만 있고, PC측과 통신기능 없음.







CC3100 BoosterPack 기능블럭.







보드 외부 입출력 커넥터.





CC3100 Host Interface Wiki : http://processors.wiki.ti.com/index.php/CC31xx_Host_Interface





CC3100과 타 MCU SPI Master와 통신위한 필수결선.

최대 CLK : 20MHz @3.3V.



nRESET 결선할것.

아래 결선도에서는 CC3100 을 리셋하는 nReset 이 연결되어있지 않으나, MCU측에서 CC3100 의 nRESET 을 제어할 수 있게 하는 것이 확정적 동작을 보장해줄 수 있다.

nRESET 결선되어있지 않은 경우, MCU와 CC3100 가 처음에 작동하여 CC3100 이 WLAN 연결 상태인데 이 시점에 MCU를 리셋한 경우 CC3100 도 리셋되는것이 안정되어 보인다. 암튼 연결해두고 나중에 사용하든 말든 선택권이 있으므로 연결할것.



CC3100 의 SPI_CS 필수 구동할것.

- 통상 SPI 통신에서 아래 그림처럼 1개의 SPI 가 전부인 경우 CS 핀은 항상 Low 상태로 둬서 SPI enable 상태로 둬도 되는데 CC3100 의 경우엔 반드시 SPI 통신할때만 Low 로 했다가 통신하지 않을때 High 상태로 제어해줘야 정상 통신 가능함.







CC3100 과 타 MCU UART 결선정보.



CC3100 데이터 시트 페이지 21 : http://www.ti.com/lit/ds/symlink/cc3100.pdf

고속을 위해서는 5선 결선 요구된다. 이때의 최대통신속도 3Mbps.





타 MCU와 SPI 결선 해본것들.



STM32F407 과 SPI 연결.





STM32F401 디스커버리 보드 와 SPI 연결.



STM32L4 개발보드와 SPI연결.













연관

SPI 통신 모드 4종. https://igotit.tistory.com/2088



SPI mode 4종. CPOL, CPHA

SPI Mode 4종. SPI master 와 SPI Slave 의 모드가 동일해야 정상 SPI 통신 가능함. ( -동시에 SPI 클럭도 칩마다 최고 속도가 다르며 최고속도 이하에서만 정상통신 가능) SPI 통신 규격의 CPOL(0, 1) , CPHA(0,..

igotit.tistory.com























///////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////////

상위 정리글.



Connectivity : http://igotit.tistory.com/280



Connectivity-WiFi/Bluetooth/USB/NFC/Ethernet

WiFi / Bluetooth / USB / NFC / Ethernet WiFi Bluetooth USB NFC Ethernet I2C WiFi - 1.How to WiFi 모듈 Ackme 작동 시험 - http://igotit.tistory.com/243 CC3100, CC3200 개발환경 구축 - http://igotit.ti..

igotit.tistory.com




첫 등록 : 2015년 5월1일

최종 수정 : 2019년 11월 11일

단축 주소 : https://igotit.tistory.com/294
